1 DNA:n HD-antennipalvelut VHF-jakeluna Juhani Simpanen Kehityspäällikkö Juhani Simpanen 1

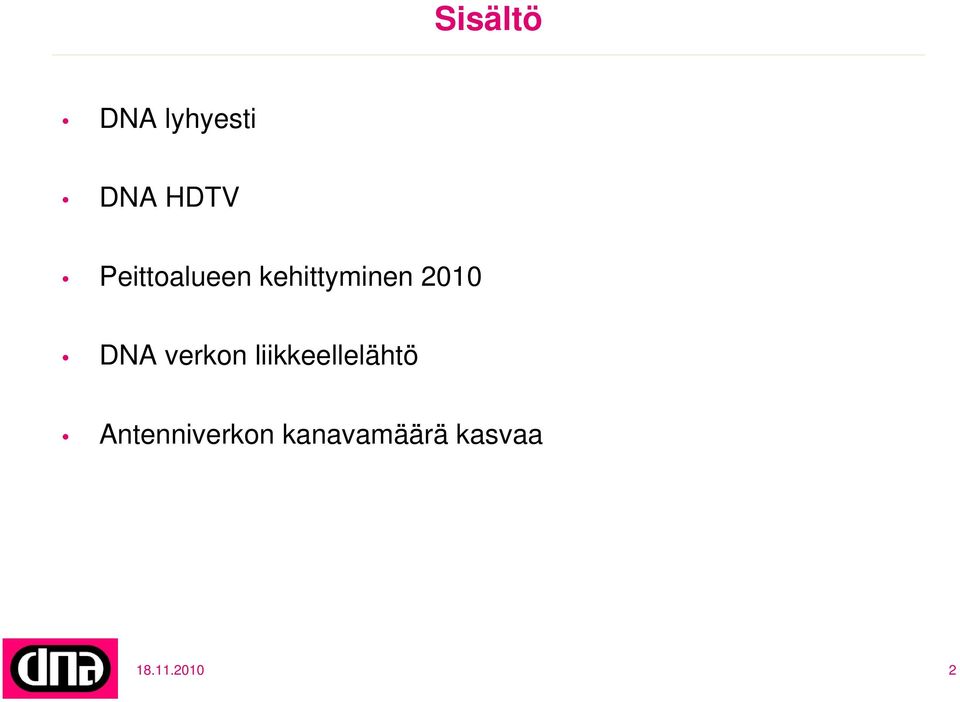

2 Sisältö DNA lyhyesti DNA HDTV Peittoalueen kehittyminen 2010 DNA verkon liikkeellelähtö Antenniverkon kanavamäärä kasvaa

3 DNA lyhyesti Juhani Simpanen Juhani Simpanen 3

4 Nopeiden muutosten kautta vahvaksi toimijaksi Suomen matkapuhelumarkkinoiden kriisi ja hyperkilpailu haastavat DNA:n Laajat tietoliikennepalvelut tarjoava DNA-konserni muodostetaan Yksi DNA DNA aloittaa matkapuhelinoperaattorina Toiminnan uudelleenorganisointi ja tehostaminen Erillisten liiketoimintojen kehittämisen vuosi Welho osaksi DNA:ta

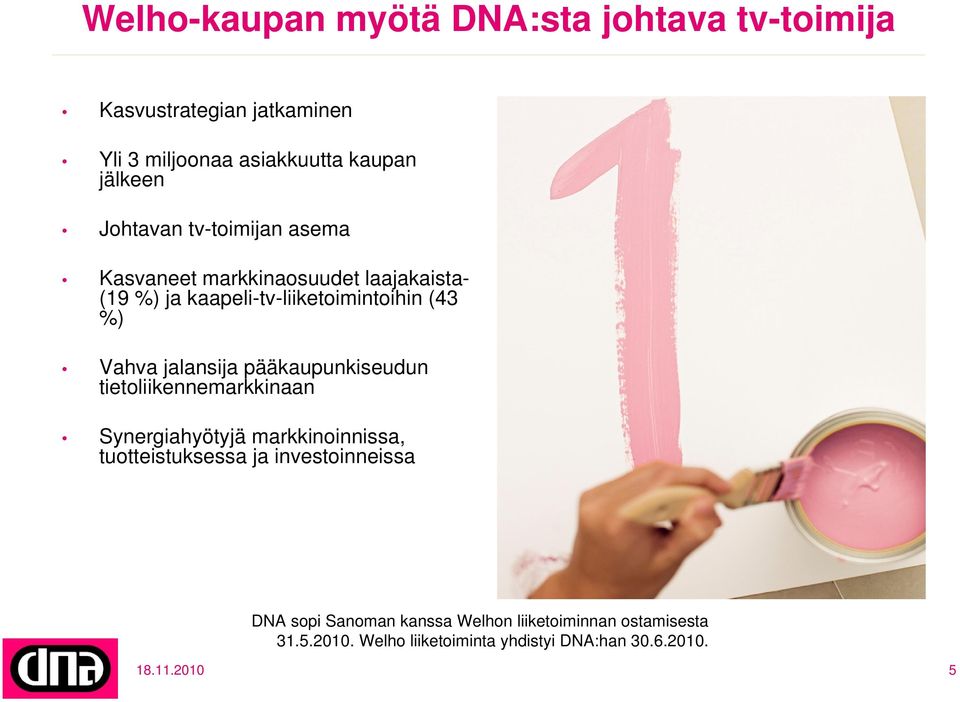

5 Welho-kaupan myötä DNA:sta johtava tv-toimija Kasvustrategian jatkaminen Yli 3 miljoonaa asiakkuutta kaupan jälkeen Johtavan tv-toimijan asema Kasvaneet markkinaosuudet laajakaista- (19 %) ja kaapeli-tv-liiketoimintoihin (43 %) Vahva jalansija pääkaupunkiseudun tietoliikennemarkkinaan Synergiahyötyjä markkinoinnissa, tuotteistuksessa ja investoinneissa DNA sopi Sanoman kanssa Welhon liiketoiminnan ostamisesta Welho liiketoiminta yhdistyi DNA:han

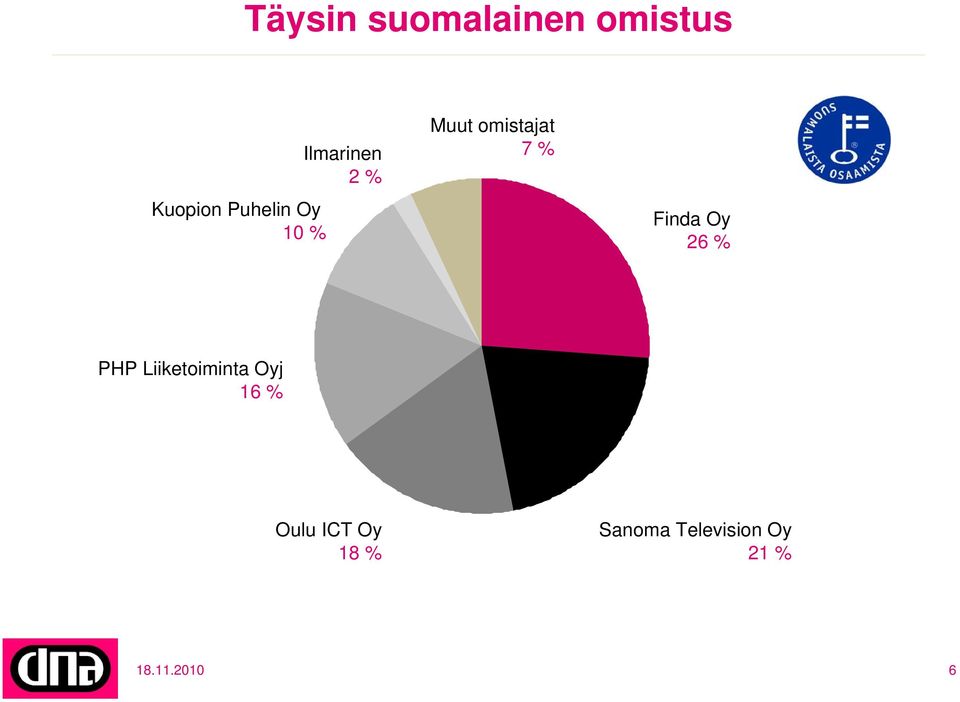

6 Täysin suomalainen omistus Kuopion Puhelin Oy 10 % Ilmarinen 2 % Muut omistajat 7 % Finda Oy 26 % PHP Liiketoiminta Oyj 16 % Oulu ICT Oy 18 % Sanoma Television Oy 21 %

7 DNA HDTV verkko Juhani Simpanen Juhani Simpanen 7

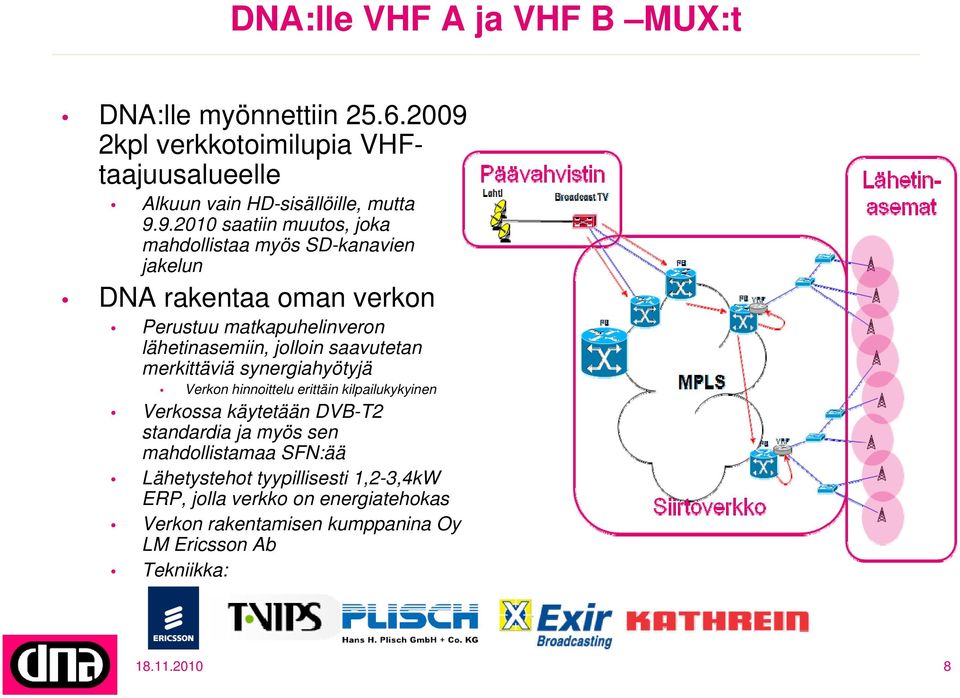

8 DNA:lle VHF A ja VHF B MUX:t DNA:lle myönnettiin kpl verkkotoimilupia VHFtaajuusalueelle Alkuun vain HD-sisällöille, mutta saatiin muutos, joka mahdollistaa myös SD-kanavien jakelun DNA rakentaa oman verkon Perustuu matkapuhelinveron lähetinasemiin, jolloin saavutetan merkittäviä synergiahyötyjä Verkon hinnoittelu erittäin kilpailukykyinen Verkossa käytetään DVB-T2 standardia ja myös sen mahdollistamaa SFN:ää Lähetystehot tyypillisesti 1,2-3,4kW ERP, jolla verkko on energiatehokas Verkon rakentamisen kumppanina Oy LM Ericsson Ab Tekniikka:

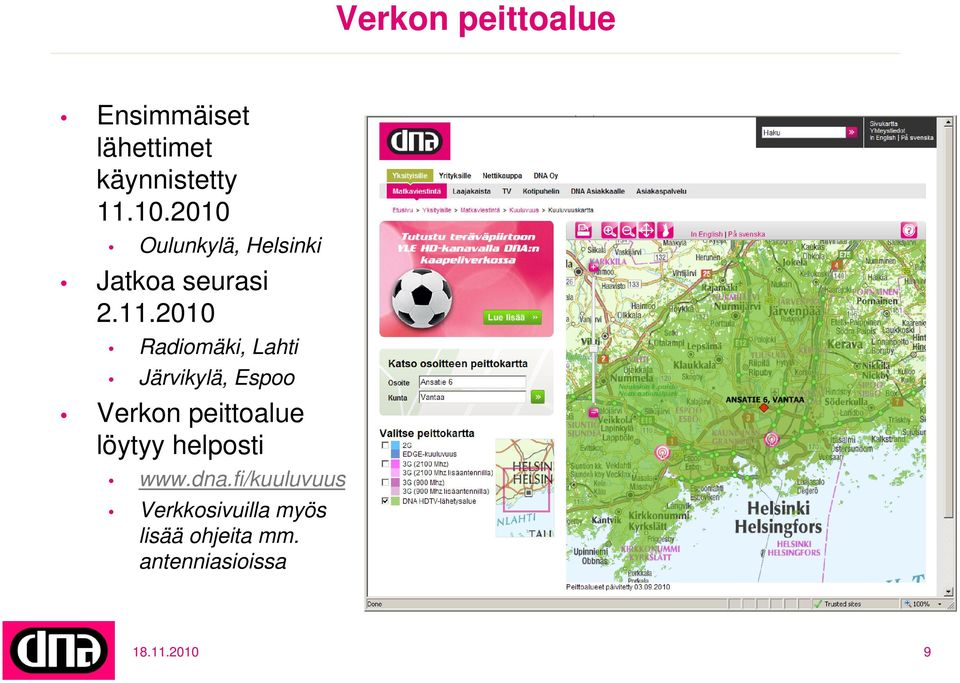

9 Verkon peittoalue Ensimmäiset lähettimet käynnistetty Oulunkylä, Helsinki Jatkoa seurasi Radiomäki, Lahti Järvikylä, Espoo Verkon peittoalue löytyy helposti Verkkosivuilla myös lisää ohjeita mm. antenniasioissa

10 DNA: HDTV-verkon antennivaatimukset Erillinen VHF-antenni 10m korkeudessa 9db vahvistus Esimerkki teknisesti korkeatasoisesta pientalon antenniratkaisusta UHF-antenni: kanavat 21-69, Vahvistus = 17dB VHF-antenni: kanavat 5-12 Vahvistus = 9 db ULA-antenni: 2-elementtiä, Vahvistus = 3 db Mastovahvistin ULA/VHF/UHF Kuva:

11 Yliohjautuvuus talovahvistimissa Joissain tapauksissa kauempaa tuleva heikompi Digitan signaali UHF-taajuusalueella yliohjautuu pois vahvemman läheltä tulevan DNA:n VHFtaajuusalueen johdosta DNA:n piloteissa ilmeni n. 20 tapausta 2010 syksyn lähetinasemien käynnistyksen yhteydessä tuli muutamia lisää Syyt: yhdistelmä antenni UHF/VHF Edullinen laajakaistainen MHz vahvistin Ongelman ratkaisutapoja: Omat antennit UHF ja VHF-alueelle Kunnollinen säädettävä talovahvistin tai omat vahvistimet molemmille taajuuksille Tarvittaessa voimakkaamman VHFsignaalin vaimentaminen ennen talovahvistinta Ohje DNA:lta asiakkaalle kuuluu: Antenniurakoitsija paikalle ja taloverkko kuntoon DIGITA <-15-30km-> DNA <-1-3km ->

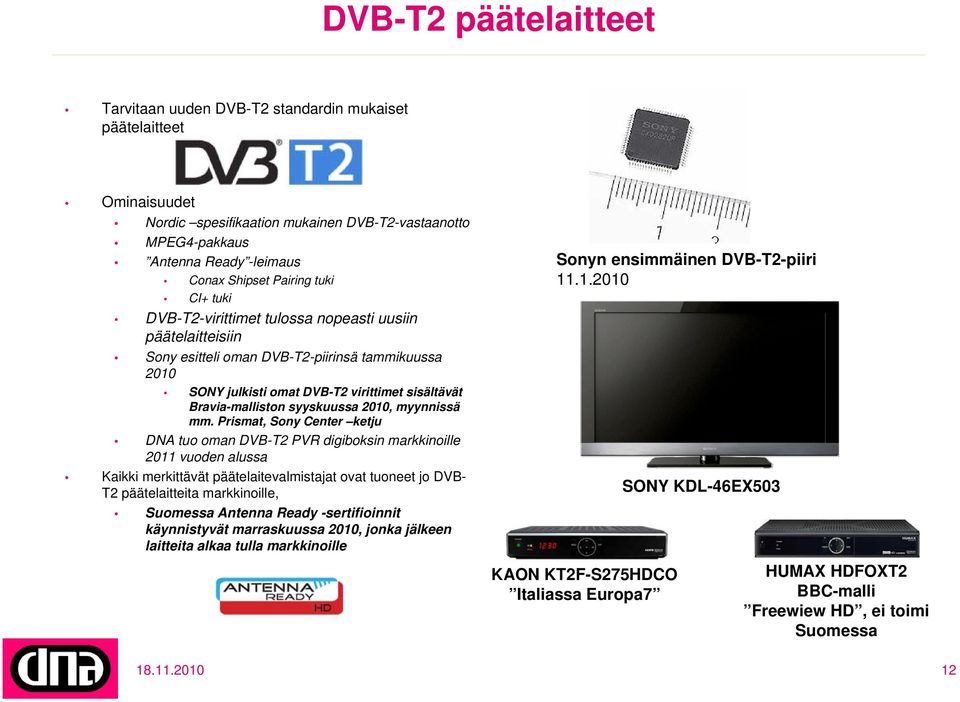

12 DVB-T2 päätelaitteet Tarvitaan uuden DVB-T2 standardin mukaiset päätelaitteet Ominaisuudet Nordic spesifikaation mukainen DVB-T2-vastaanotto MPEG4-pakkaus Antenna Ready -leimaus Conax Shipset Pairing tuki CI+ tuki DVB-T2-virittimet tulossa nopeasti uusiin päätelaitteisiin Sony esitteli oman DVB-T2-piirinsä tammikuussa 2010 SONY julkisti omat DVB-T2 virittimet sisältävät Bravia-malliston syyskuussa 2010, myynnissä mm. Prismat, Sony Center ketju DNA tuo oman DVB-T2 PVR digiboksin markkinoille 2011 vuoden alussa Kaikki merkittävät päätelaitevalmistajat ovat tuoneet jo DVB- T2 päätelaitteita markkinoille, Suomessa Antenna Ready -sertifioinnit käynnistyvät marraskuussa 2010, jonka jälkeen laitteita alkaa tulla markkinoille Sonyn ensimmäinen DVB-T2-piiri SONY KDL-46EX503 KAON KT2F-S275HDCO Italiassa Europa7 HUMAX HDFOXT2 BBC-malli Freewiew HD, ei toimi Suomessa

13 Peittoalueen kehittyminen 2010 Juhani Simpanen Juhani Simpanen 13

14 3 ensimmäistä: Oulunkylä, Lahti, Järvenkylä

15 4 Tikinmaa, Vk

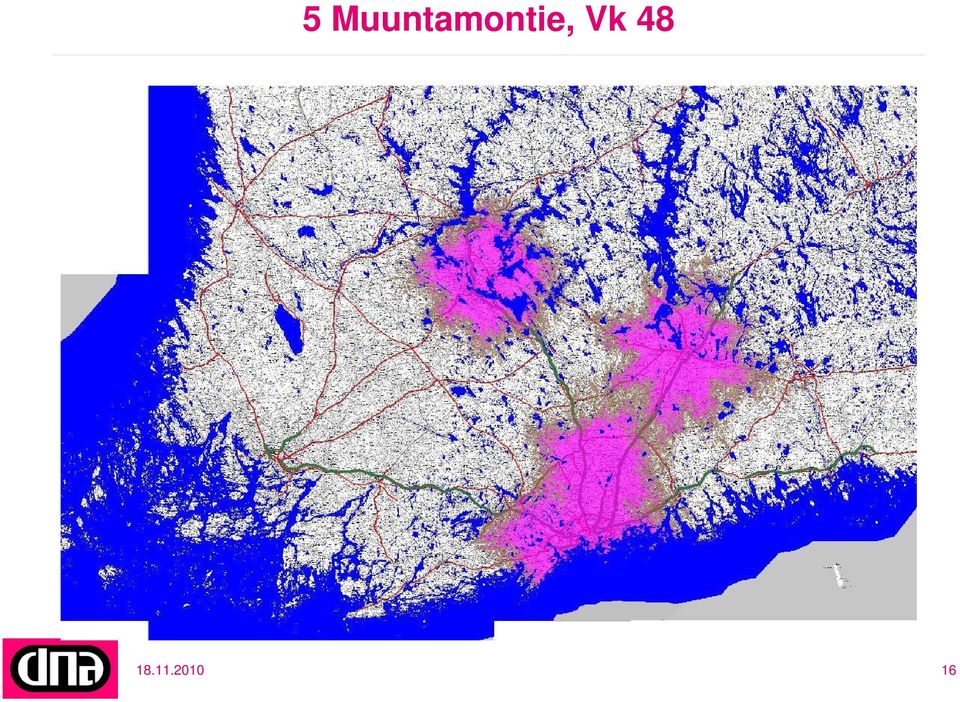

16 5 Muuntamontie, Vk

17 6 Kainu, Vk

18 7 Virkkala, Vk

19 8 Lakari, Vk

20 DNA:n verkon liikkeellelähtö Juhani Simpanen Juhani Simpanen 20

21 DNA:n HDTV-verkon liikkeellelähtö 12/

22 DNA HDTV-verkko 2011 Toimiluvan mukainen verkko > VHF A ja VHF B yhteensä 8 kanavaa Animal Planet HD, Family Channel HD, MTVn HD, YLE HD Canal+ Film HD, Nelonen Sport Pro HD, Turner HD, TV 1000 HD Asiakkailta vaaditaan DVB-T2 päätelaite ja DNA katselukortti salattuihin kanaviin Verkon rakentaminen jatkuu tiiviisti 2011 Väestöpeitto 1Q 2011 noin 53% Helsinki, Lahti, Espoo, Valkeakoski, Nurmijärvi, Naantali, Lohja, Kaarina, Turku, Pori, Tampere, Riihimäki, Hämeenlinna, Porvoo, Forssa, Kangasala, Salo 1Q/

23 DNA HDTV-verkko 2011 Verkon rakentaminen jatkuu 1Q rakennetut: Helsinki, Lahti, Espoo, Valkeakoski, Nurmijärvi, Naantali, Lohja, Kaarina, Turku, Pori, Tampere, Riihimäki, Hämeenlinna, Porvoo, Forssa, Kangasala, Salo 2Q aikana laajennetaan mm: Lappeenranta, Imatra, Mikkeli, Savonlinna, Jyväskylä, Kuopio, Joensuu, Kajaani, Oulu, Vaasa, Seinäjoki, Kokkola Väestöpeitto 2Q/2011 noin 80% Q/

24 Antenniverkon kanavamäärä kasvaa Juhani Simpanen Juhani Simpanen 24

25 Antenniasiakkailla näkyvät kanavat A UHF DVB-T B UHF DVB-T C UHF DVB-T E UHF DVB-T YLE TV1 YLE TV2 YLE Teem a YLE FST5 MTV3 Nelonen Sub Jim MTV3 MAX Nelonen Sport Liv The Voice/ TV Viisi The Voice TV Klubi.tv Discovery Channel Iskelmä/ Harju & Pöntinen Eurosport SuomiTV Canal+ First MTV3 Fakta 3 radiokanava a Sub Juniori Canal+ Hits Music Television MTV SVT World Sub Leffa Canal+ Sport 1 Nickelodeon URHOtv Canal+ Sport 2 KinoTV Disney Channel Nelonen maailma Nelonen Sport Pro DIGI VIIHDE Maksuttomat 15kpl Maksulliset 18kpl

26 Euroopan HD-kanavien määrä kasvaa voimakkaasti Lähde: ASTRA 26

27 Kanavat antenniverkossa > A UHF DVB-T B UHF DVB-T C UHF DVB-T E UHF DVB-T F UHF DVB-T2 G * UHF DVB-T2 YLE TV1 YLE TV2 HDkanava HDkanava YLE Teem a YLE FST5 MTV3 Nelonen Sub Jim MTV3 MAX Nelonen Sport Liv The Voice/ TV Viisi The Voice TV Klubi.tv Discovery Channel Iskelmä/ Harju & Pöntinen Eurosport SuomiTV Canal+ First MTV3 Fakta 3 radiokanava a Sub Juniori Canal+ Hits Music Television MTV SVT World Sub Leffa Canal+ Sport 1 URHOtv Canal+ Sport 2 KinoTV Disney Channel Nelonen maailma Nickelodeon HDkanava HDkanava HDkanava SDkanava SDkanava SDkanava SDkanava HDkanava HDkanava HDkanava HDkanava HDkanava SDkanava SDkanava SDkanava SDkanava Nelonen Sport Pro DIGI VIIHDE * Alueellinen kanavanippu, PKS seutu VHF A VHF DVB-T2 YLE HD Animal Planet HD MTVn HD TV 1000 HD VHF B VHF DVB-T2 Canal+ Film HD Nelonen Sport Pro HD Family Channel Turner HD VHF C* VHF DVB-T2 4 5kpl TAI HDkanava SDkanava 23kpl * Lausunnolla oleva kolmas VHF kanavanippu Maksuttomat 15kpl Maksulliset 45kpl

28 Kiitos. Kysymyksiä?
