Vihjeitä asentajille Pressostaatit

Transkriptio

1 Refrigeration and Air Conditioning Controls Vihjeitä asentajille R E F R I G E R A T I O N A N D A I R C O N D I T I O N I N G

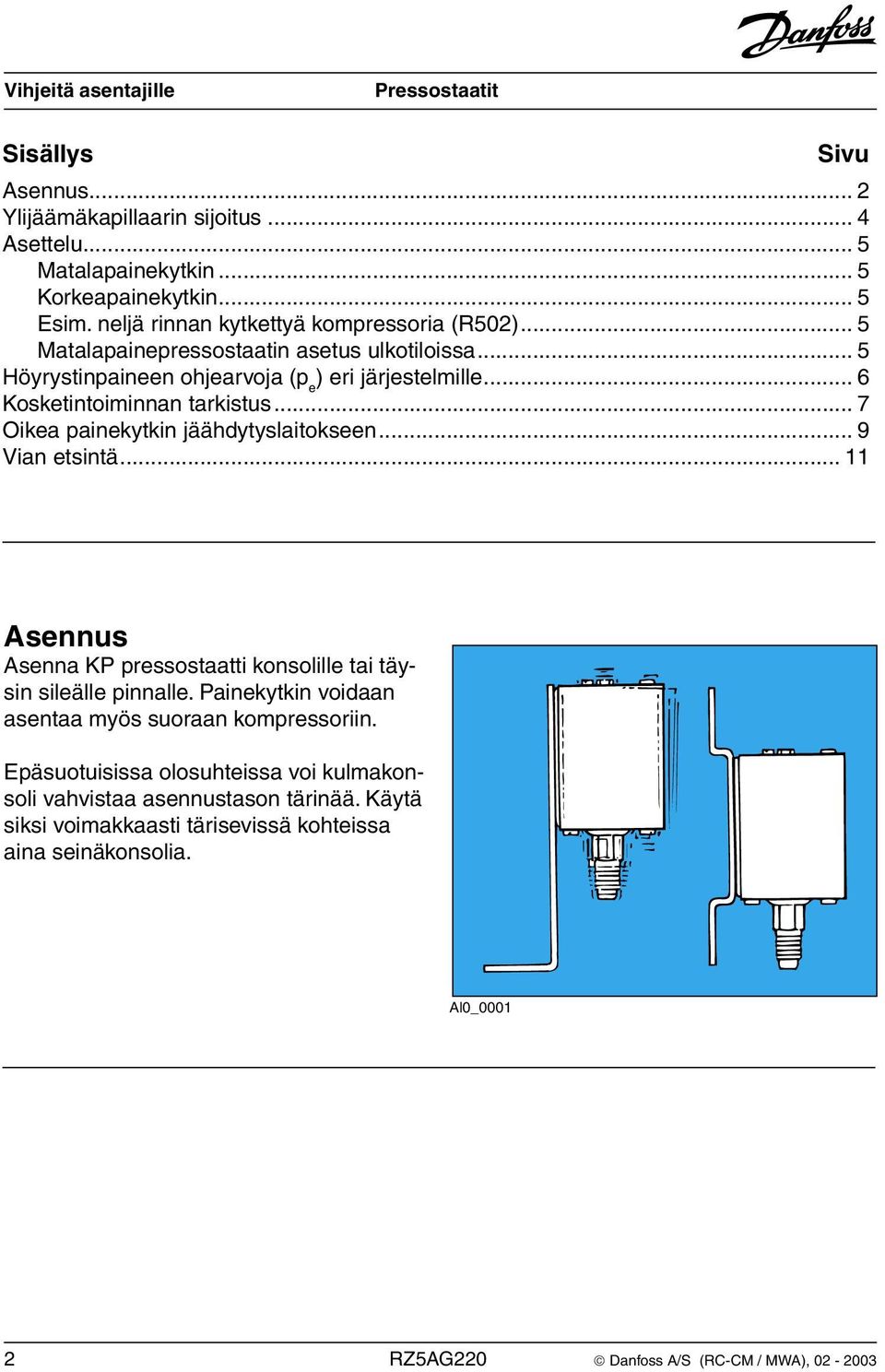

2 Sisällys Sivu Asennus... 2 Ylijäämäkapillaarin sijoitus... 4 Asettelu... 5 Matalapainekytkin... 5 Korkeapainekytkin... 5 Esim. neljä rinnan kytkettyä kompressoria (R502)... 5 Matalapainepressostaatin asetus ulkotiloissa... 5 Höyrystinpaineen ohjearvoja (p e ) eri järjestelmille... 6 Kosketintoiminnan tarkistus... 7 Oikea painekytkin jäähdytyslaitokseen... 9 Vian etsintä Asennus Asenna KP pressostaatti konsolille tai täysin sileälle pinnalle. Painekytkin voidaan asentaa myös suoraan kompressoriin. Epäsuotuisissa olosuhteissa voi kulmakonsoli vahvistaa asennustason tärinää. Käytä siksi voimakkaasti tärisevissä kohteissa aina seinäkonsolia. Al0_ RZ5AG220 Danfoss A/S (RC-CM / MWA),

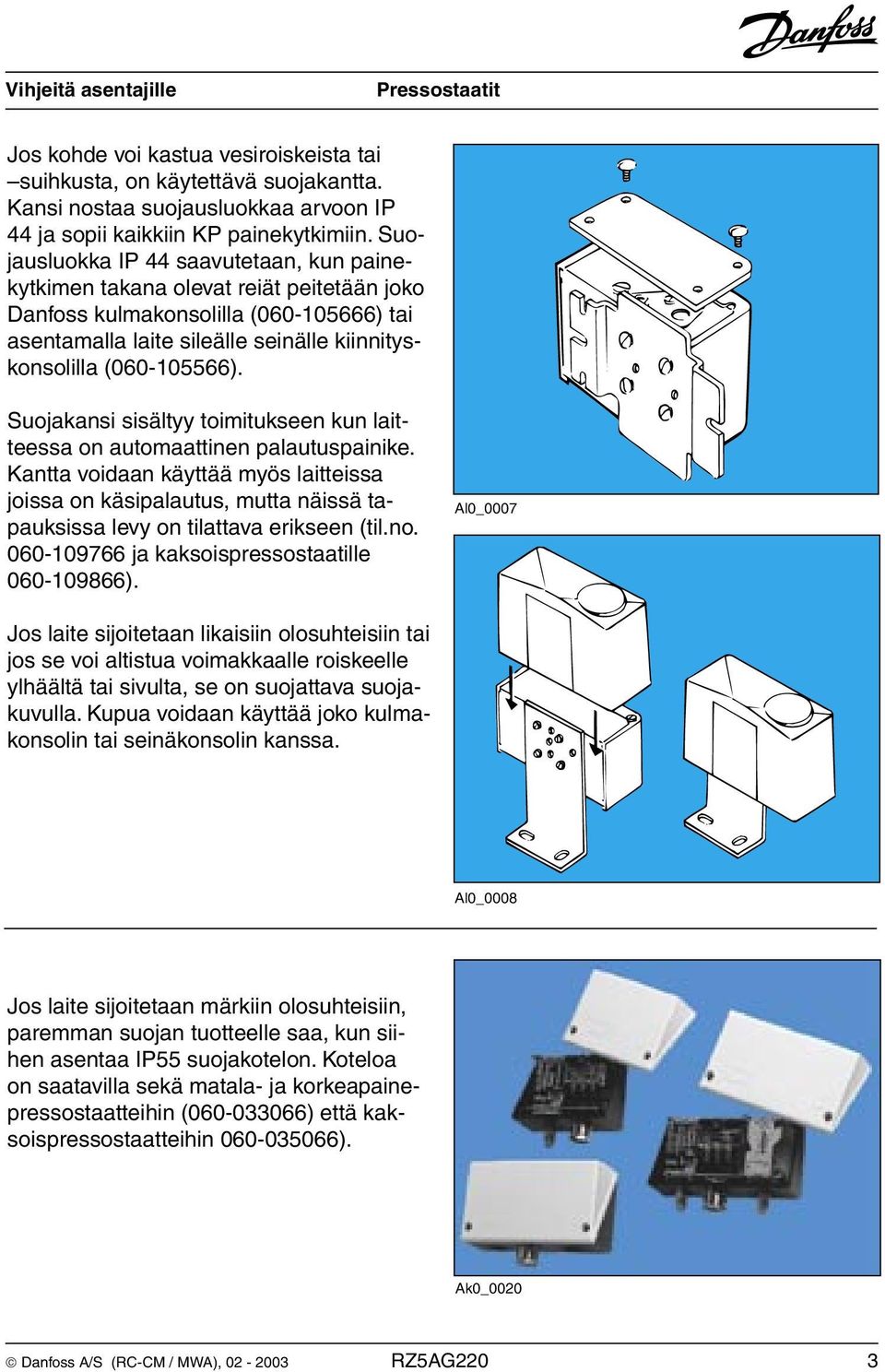

3 Jos kohde voi kastua vesiroiskeista tai suihkusta, on käytettävä suojakantta. Kansi nostaa suojausluokkaa arvoon IP 44 ja sopii kaikkiin KP painekytkimiin. Suojausluokka IP 44 saavutetaan, kun painekytkimen takana olevat reiät peitetään joko Danfoss kulmakonsolilla ( ) tai asentamalla laite sileälle seinälle kiinnityskonsolilla ( ). Suojakansi sisältyy toimitukseen kun laitteessa on automaattinen palautuspainike. Kantta voidaan käyttää myös laitteissa joissa on käsipalautus, mutta näissä tapauksissa levy on tilattava erikseen (til.no ja kaksoispressostaatille ). Al0_0007 Jos laite sijoitetaan likaisiin olosuhteisiin tai jos se voi altistua voimakkaalle roiskeelle ylhäältä tai sivulta, se on suojattava suojakuvulla. Kupua voidaan käyttää joko kulmakonsolin tai seinäkonsolin kanssa. Al0_0008 Jos laite sijoitetaan märkiin olosuhteisiin, paremman suojan tuotteelle saa, kun siihen asentaa IP55 suojakotelon. Koteloa on saatavilla sekä matala- ja korkeapainepressostaatteihin ( ) että kaksoispressostaatteihin ). Ak0_0020 Danfoss A/S (RC-CM / MWA), RZ5AG220 3

4 Kytkimen paineliitäntä putkeen on aina tehtävä siten, että nestettä ei pääse kerääntymään palkeeseen. Tämä on erityisesti vaarana kun: kytkin sijaitsee viileässä tilassa, esim. ilmavirrassa liitäntä tehdään putken alapuolelta. Neste joka on päässyt palkeeseen voi tuhota korkeapainepressostaatin, sillä kompressorin painesykintä ei vaimentuisi ja se voisi aiheuttaa kosketintärinää. Al0_0009 Ylijäämäkapillaarin sijoitus Ylimääräinen kapillaariputki voi tärinän vaikutuksesta murtua, minkä seurauksena koko järjestelmä voi tyhjentyä. Tämän vuoksi on tärkeää noudattaa seuraavia ohjeita: Asennus suoraan kompressoriin: Kiinnitä kapillaariputki siten, että kompressori/pressostaatti yhdistelmä värähtelee yhtenä kokonaisuutena. Ylimääräinen kapillaari on kierrettävä ja tuettava. Muu asennustapa: Kerää ylimääräinen kapillaari löysälle kiepille. Kiinnitä kapillaariputki kiepin ja kompressorin väliltä kompressoriin. Kiinnitä kapillaariputki kiepin ja pressostaatin väliltä alustaan, johon pressostaatti on kiinnitetty. Al0_0010 Tapauksissa joissa ilmenee erittäin voimakasta tärinää, suositellaan käytettäväksi Danfossin teräskapillaaria mutteriliitännällä: Tilausno. 0.5 m = Tilausno. 1.0 m = Tilausno. 1.5 m = Al0_ RZ5AG220 Danfoss A/S (RC-CM / MWA),

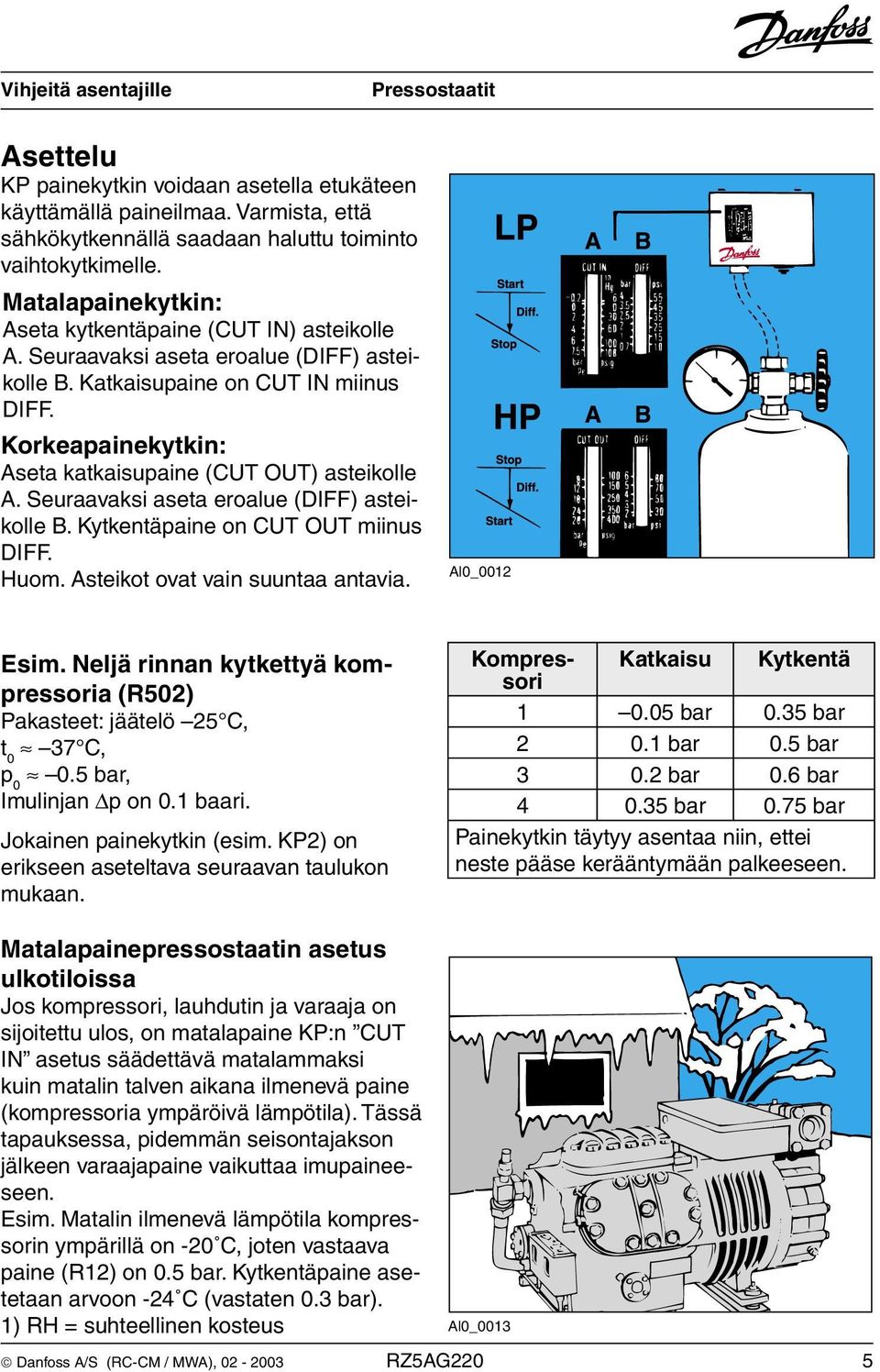

5 Asettelu KP painekytkin voidaan asetella etukäteen käyttämällä paineilmaa. Varmista, että sähkökytkennällä saadaan haluttu toiminto vaihtokytkimelle. Matalapainekytkin: Aseta kytkentäpaine (CUT IN) asteikolle A. Seuraavaksi aseta eroalue (DIFF) asteikolle B. Katkaisupaine on CUT IN miinus DIFF. Korkeapainekytkin: Aseta katkaisupaine (CUT OUT) asteikolle A. Seuraavaksi aseta eroalue (DIFF) asteikolle B. Kytkentäpaine on CUT OUT miinus DIFF. Huom. Asteikot ovat vain suuntaa antavia. Al0_0012 Esim. Neljä rinnan kytkettyä kompressoria (R502) Pakasteet: jäätelö 25 C, t 0 37 C, p bar, Imulinjan p on 0.1 baari. Jokainen painekytkin (esim. KP2) on erikseen aseteltava seuraavan taulukon mukaan. Kompressori Katkaisu Kytkentä bar 0.35 bar bar 0.5 bar bar 0.6 bar bar 0.75 bar Painekytkin täytyy asentaa niin, ettei neste pääse kerääntymään palkeeseen. Matalapainepressostaatin asetus ulkotiloissa Jos kompressori, lauhdutin ja varaaja on sijoitettu ulos, on matalapaine KP:n CUT IN asetus säädettävä matalammaksi kuin matalin talven aikana ilmenevä paine (kompressoria ympäröivä lämpötila). Tässä tapauksessa, pidemmän seisontajakson jälkeen varaajapaine vaikuttaa imupaineeseen. Esim. Matalin ilmenevä lämpötila kompressorin ympärillä on -20 C, joten vastaava paine (R12) on 0.5 bar. Kytkentäpaine asetetaan arvoon -24 C (vastaten 0.3 bar). 1) RH = suhteellinen kosteus Al0_0013 Danfoss A/S (RC-CM / MWA), RZ5AG220 5

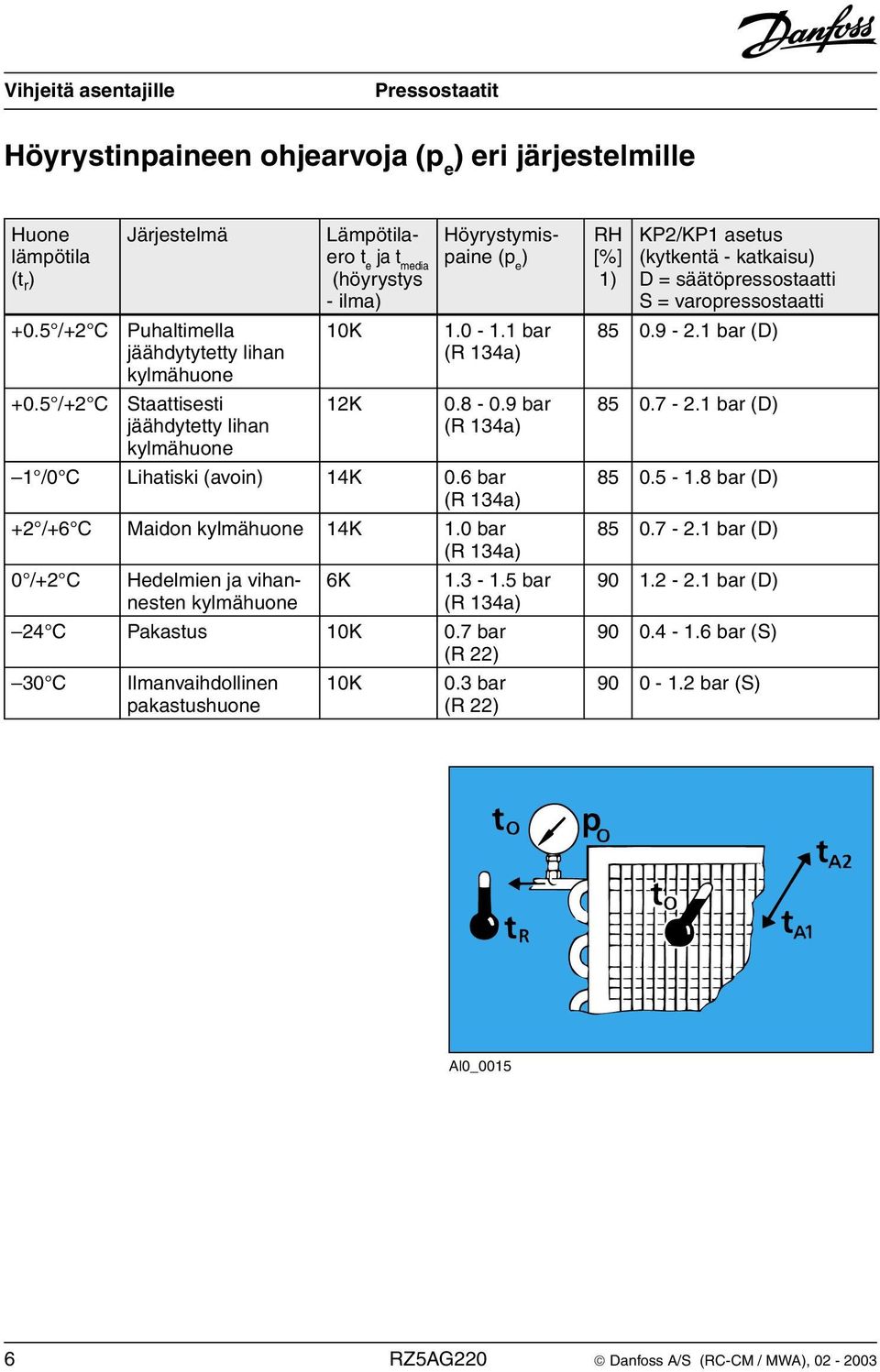

6 Höyrystinpaineen ohjearvoja (p e ) eri järjestelmille Huone lämpötila (t r ) +0.5 /+2 C +0.5 /+2 C Järjestelmä Puhaltimella jäähdytytetty lihan kylmähuone Staattisesti jäähdytetty lihan kylmähuone Lämpötilaero t e ja t media (höyrystys - ilma) 10K 12K Höyrystymispaine (p e ) bar (R 134a) bar (R 134a) 1 /0 C Lihatiski (avoin) 14K 0.6 bar (R 134a) +2 /+6 C Maidon kylmähuone 14K 1.0 bar (R 134a) 0 /+2 C Hedelmien ja vihannesten kylmähuone 6K bar (R 134a) 24 C Pakastus 10K 0.7 bar (R 22) 30 C Ilmanvaihdollinen pakastushuone 10K 0.3 bar (R 22) RH [%] 1) KP2/KP1 asetus (kytkentä - katkaisu) D = säätöpressostaatti S = varopressostaatti bar (D) bar (D) bar (D) bar (D) bar (D) bar (S) bar (S) Al0_ RZ5AG220 Danfoss A/S (RC-CM / MWA),

7 Kosketintoiminnan tarkistus Kun sähköjohtimet on kytketty ja järjestelmässä on normaali toimintapaine, voidaan koskettimen toiminta kokeilla manuaalisesti. Riippuen palkeen paineesta ja asetuksen arvosta, on testikytkintä painettava joko ylös tai alas. Mikään palautusmekanismi ei toimi kokeilun aikana. : Testikytkin sijaitsee ylhäällä vasemmalla. Kaksoispressostaatit: Matalapaine testikytkin sijaitsee vasemmalla. Korkeapaine testikytkin sijaitsee alhaalla oikealla. Al0_0018 Varoitus! KP painekytkimen kosketintoimintoa ei saa milloinkaan kokeilla kytkimestä, joka sijaitsee laitteessa ylhäällä oikealla. Kytkimen asetus saattaa muuttua tai äärimmäisessä tapauksessa toiminta vioittua. Al0_0019 Danfoss A/S (RC-CM / MWA), RZ5AG220 7

8 Huollettaessa kaksoispressostaattia KP 15, jossa on optiona automaattinen palautus tai manuaalinen palautus matala- ja korkeapainepuolelta, on palautus asetettava automaattiseksi. Näin painekytkin palautuu itsestään. Muista huollon jälkeen palauttaa alkuperäinen asetus. Palautuksen muuttaminen automaattiseksi voidaan estää kun poistetaan aluslevy, joka ohjaa palautustoimintoa. Jos kytkin halutaan suojata tarpeettomalta kosketukselta, voidaan aluslevy sinetöidä punaisella lakalla. Al0_0020 Matalapaine Käsinpalautus *) Autom. palautus Autom. palautus Käsinpalautus Korkeapaine Käsinpalautus *) Käsinpalautus Autom. palautus Autom. palautus *) Tehdasasetus Al0_ RZ5AG220 Danfoss A/S (RC-CM / MWA),

9 Oikea painekytkin jäähdytyslaitokseen Hermeettisissä laitoksissa voidaan käyttää juotettavaa KP:tä mutteriliitännäisen sijasta. Al0_0006 Ammoniakkilaitoksissa, joissa käytetään KP painekytkimiä, on käytettävä mallia KP-A. Kapillaariputken sijasta voidaan käyttää liitäntää M / 4-18 NPT (tilausno ). Al0_0002 Laitoksissa, joissa kylmäaineen täytösmäärä on suuri ja joissa vaaditaan suurempaa turvallisuutta, on käytettävä KP 7/17 kaksoispaljepressostaattia. Jos toinen palkeista hajoaa, laitos pysähtyy eikä kylmäaine vuoda. Al0_0003 Danfoss A/S (RC-CM / MWA), RZ5AG220 9

10 Laitoksissa, joissa höyrystinpaine on matala ja joissa painekytkimen täytyy säätää (ei ainoastaan valvoa), käytä KP 2 -pressostaattia, jossa on pieni eroalue. Esim. Jos painekytkin ja termostaatti ovat sarjaan kytkettyinä: KP 61 säätää lämpötilaa ohjaamalla kompressorin käy/seis käyntiä. KP 2 pysäyttää kompressorin, kun imupaine laskee liian alhaiseksi. KP 61: Kytkentä = 5 C (2.6 bar) Katkaisu = 1 C (2.2 bar) KP 2 matalapaine: Kytkentä = 2.3 bar Katkaisu = 1.8 bar Al0_0004 Järjestelmissä, joissa KP aktivoituu satunnaisesti (hälytys) ja on signaalin lähteenä (logiikat jne.), käytä KP:tä, jossa on kullatut kärjet. Ne antavat hyvän kontaktin matalissa jännitteissä. Al0_ RZ5AG220 Danfoss A/S (RC-CM / MWA),

11 Vian etsintä Oire Aiheuttaja Korjaus Korkeapaine katkaissut. Varoitus: Älä käynnistä laitosta ennen kuin vian aiheuttanut syy on poistettu! Lauhdutinpaine liian korkea koska: Lauhdutinpinta likaantunut/tukkeutunut. Puhaltimet pysähtyneet/veden syöttö loppunut. Viallinen vaihe/sulake, puhallinmoottori. Kylmäaineentäytös liian suuri. Järjestelmässä ilmaa. Korjaa havaitut viat. Matalapainekytkin ei pysäytä kompressoria Kompressorin käyntiaika liian lyhyt. KP 7 ja KP 17 korkeapaineen katkaisuraja ei ole sama kuin asteikolle asetettu. Yksitoimisen pressostaatin kara on taipunut ja laite ei toimi. a) Eroalue asetettu liian suureksi, jolloin katkaisupaine on alle 1 bar. b) Eroalue asetettu liian suureksi, jolloin kompressori ei saavuta katkaisupainetta. a) Matalapainekytkimen eroalue on asetettu liian pieneksi. b) Korkeapainekytkimen asetus on liian matala, ts. liian lähellä toimintapainetta. c) Korkeapaine liian korkea, koska: Lauhdutinpinta likaantunut/tukkeutunut. Puhaltimet pysähtyneet/veden syöttö loppunut. Viallinen vaihe/sulake, puhallinmoottori. Kylmäaineentäytös liian suuri. Järjestelmässä ilmaa. Mikäli poikkama on suurempi kuin 3 bar, on palkeiden suojaus toiminut. Viputoiminto vioittunut, kun toiminnan tarkistusta on yritetty laitteen oikealta puolelta. Nosta pääasteikon asetusta tai pienennä eroaluetta. a) Suurenna eroaluetta. b) Tarkista korkeapainekytkimen asetusta. c) Korjaa havaitut viat. Vaihda painekytkin Vaihda laite ja vältä käsin testausta muilla tavoin kuin Danfoss suosittelee. Korkeapainepressostaatin kosketin tärisee. Liitännän vaimennussuuttimen toiminta estyy, koska palkeessa on nestettä. Asenna painekytkin siten, että nestettä ei pääse palkeeseen (katso asennusohjeita). Estä kylmän ilman virtaukset kytkimen ympärillä. Kylmä ilma voi aiheuttaa kondensoitumista palkeeseen. Asenna vaimennussuutin (tilausno ) kytkimen liitäntään, kauimmaksi kytkimestä. Satunnaisia kytkimen kontaktihäiriötä pienjännite ja -virtapiirissä. Kärkien ylimenovastus on liian suuri. Asenna KP, jossa on kullatut kärjet. Danfoss A/S (RC-CM / MWA), RZ5AG220 11
