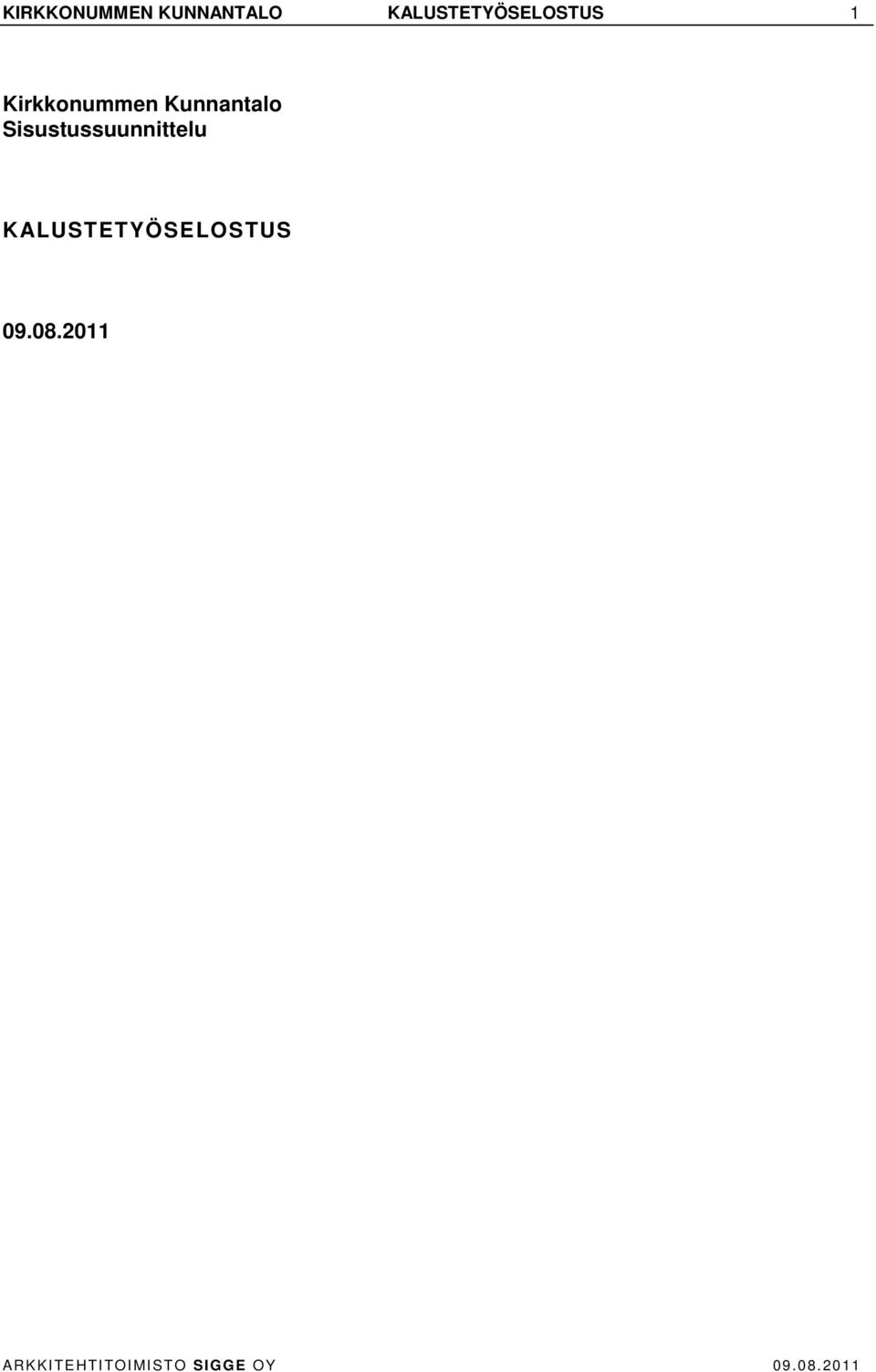

1 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 1 Kirkkonummen Kunnantalo Sisustussuunnittelu KALUSTETYÖSELOSTUS

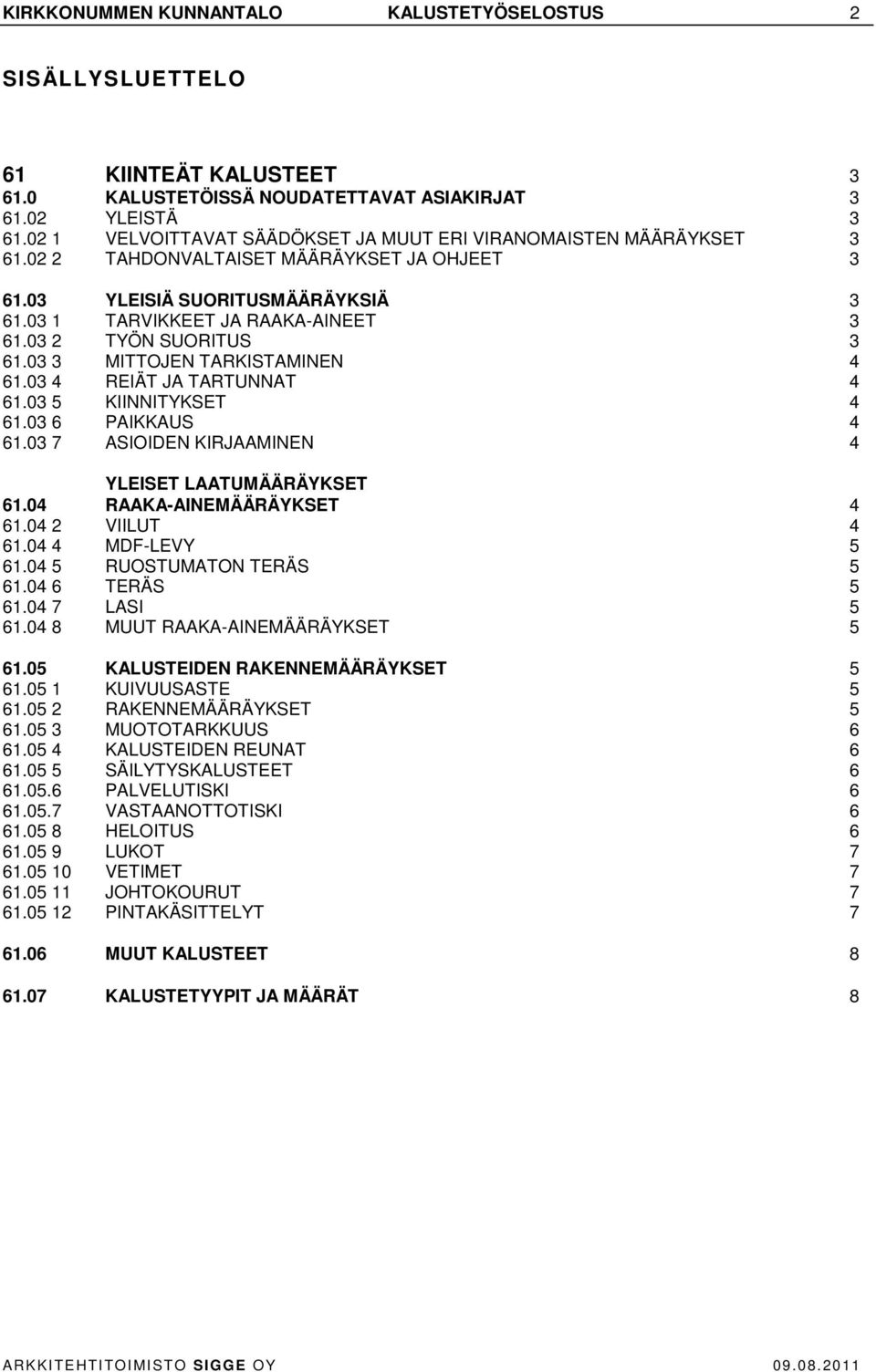

2 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 2 SISÄLLYSLUETTELO 61 KIINTEÄT KALUSTEET KALUSTETÖISSÄ NOUDATETTAVAT ASIAKIRJAT YLEISTÄ VELVOITTAVAT SÄÄDÖKSET JA MUUT ERI VIRANOMAISTEN MÄÄRÄYKSET TAHDONVALTAISET MÄÄRÄYKSET JA OHJEET YLEISIÄ SUORITUSMÄÄRÄYKSIÄ TARVIKKEET JA RAAKA-AINEET TYÖN SUORITUS MITTOJEN TARKISTAMINEN REIÄT JA TARTUNNAT KIINNITYKSET PAIKKAUS ASIOIDEN KIRJAAMINEN 4 YLEISET LAATUMÄÄRÄYKSET RAAKA-AINEMÄÄRÄYKSET VIILUT MDF-LEVY RUOSTUMATON TERÄS TERÄS LASI MUUT RAAKA-AINEMÄÄRÄYKSET KALUSTEIDEN RAKENNEMÄÄRÄYKSET KUIVUUSASTE RAKENNEMÄÄRÄYKSET MUOTOTARKKUUS KALUSTEIDEN REUNAT SÄILYTYSKALUSTEET PALVELUTISKI VASTAANOTTOTISKI HELOITUS LUKOT VETIMET JOHTOKOURUT PINTAKÄSITTELYT MUUT KALUSTEET KALUSTETYYPIT JA MÄÄRÄT 8

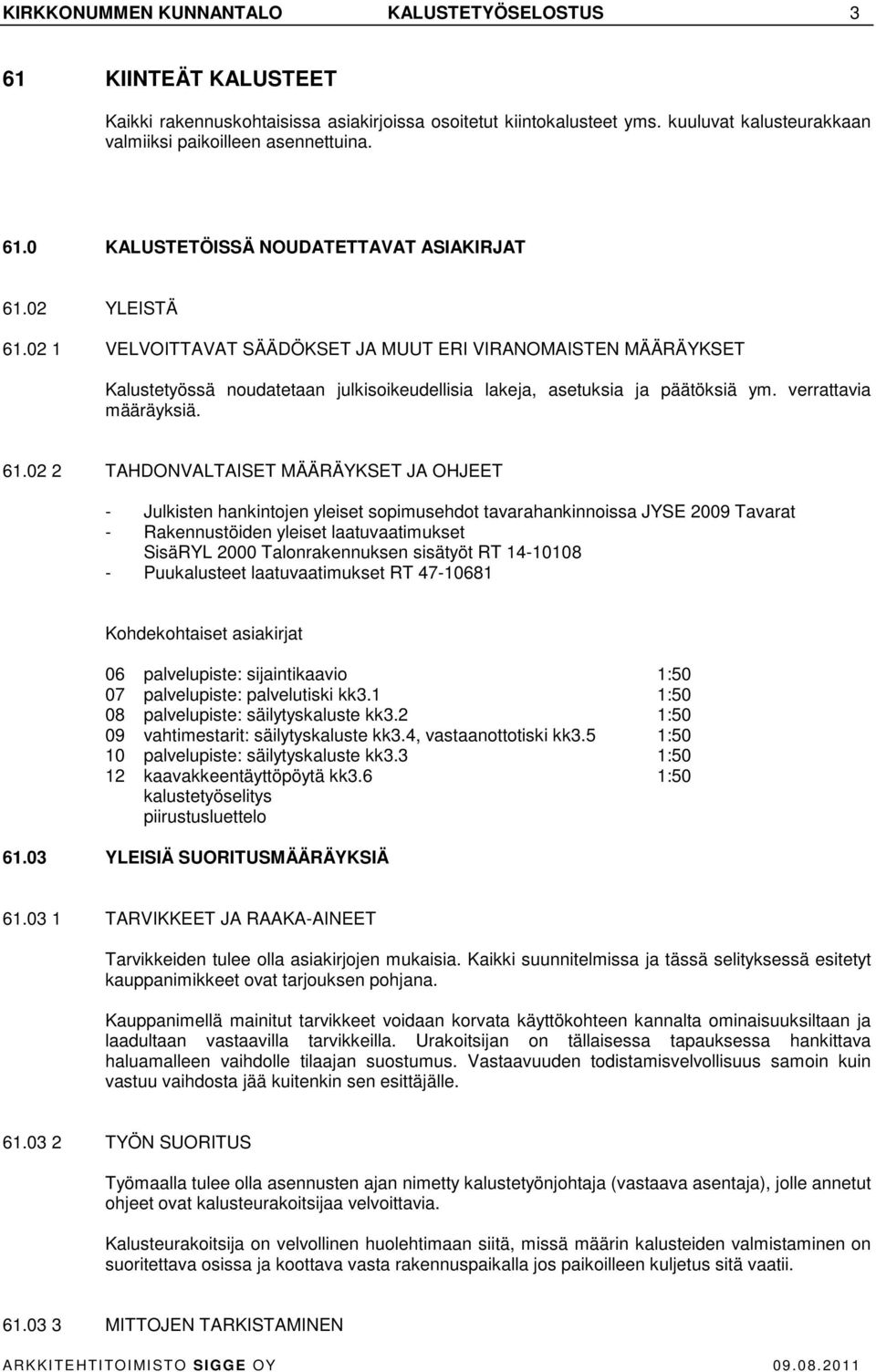

3 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 3 61 KIINTEÄT KALUSTEET Kaikki rakennuskohtaisissa asiakirjoissa osoitetut kiintokalusteet yms. kuuluvat kalusteurakkaan valmiiksi paikoilleen asennettuina KALUSTETÖISSÄ NOUDATETTAVAT ASIAKIRJAT YLEISTÄ VELVOITTAVAT SÄÄDÖKSET JA MUUT ERI VIRANOMAISTEN MÄÄRÄYKSET Kalustetyössä noudatetaan julkisoikeudellisia lakeja, asetuksia ja päätöksiä ym. verrattavia määräyksiä TAHDONVALTAISET MÄÄRÄYKSET JA OHJEET - Julkisten hankintojen yleiset sopimusehdot tavarahankinnoissa JYSE 2009 Tavarat - Rakennustöiden yleiset laatuvaatimukset SisäRYL 2000 Talonrakennuksen sisätyöt RT Puukalusteet laatuvaatimukset RT Kohdekohtaiset asiakirjat 06 palvelupiste: sijaintikaavio 1:50 07 palvelupiste: palvelutiski kk3.1 1:50 08 palvelupiste: säilytyskaluste kk3.2 1:50 09 vahtimestarit: säilytyskaluste kk3.4, vastaanottotiski kk3.5 1:50 10 palvelupiste: säilytyskaluste kk3.3 1:50 12 kaavakkeentäyttöpöytä kk3.6 1:50 kalustetyöselitys piirustusluettelo YLEISIÄ SUORITUSMÄÄRÄYKSIÄ TARVIKKEET JA RAAKA-AINEET Tarvikkeiden tulee olla asiakirjojen mukaisia. Kaikki suunnitelmissa ja tässä selityksessä esitetyt kauppanimikkeet ovat tarjouksen pohjana. Kauppanimellä mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla. Urakoitsijan on tällaisessa tapauksessa hankittava haluamalleen vaihdolle tilaajan suostumus. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin sen esittäjälle TYÖN SUORITUS Työmaalla tulee olla asennusten ajan nimetty kalustetyönjohtaja (vastaava asentaja), jolle annetut ohjeet ovat kalusteurakoitsijaa velvoittavia. Kalusteurakoitsija on velvollinen huolehtimaan siitä, missä määrin kalusteiden valmistaminen on suoritettava osissa ja koottava vasta rakennuspaikalla jos paikoilleen kuljetus sitä vaatii MITTOJEN TARKISTAMINEN

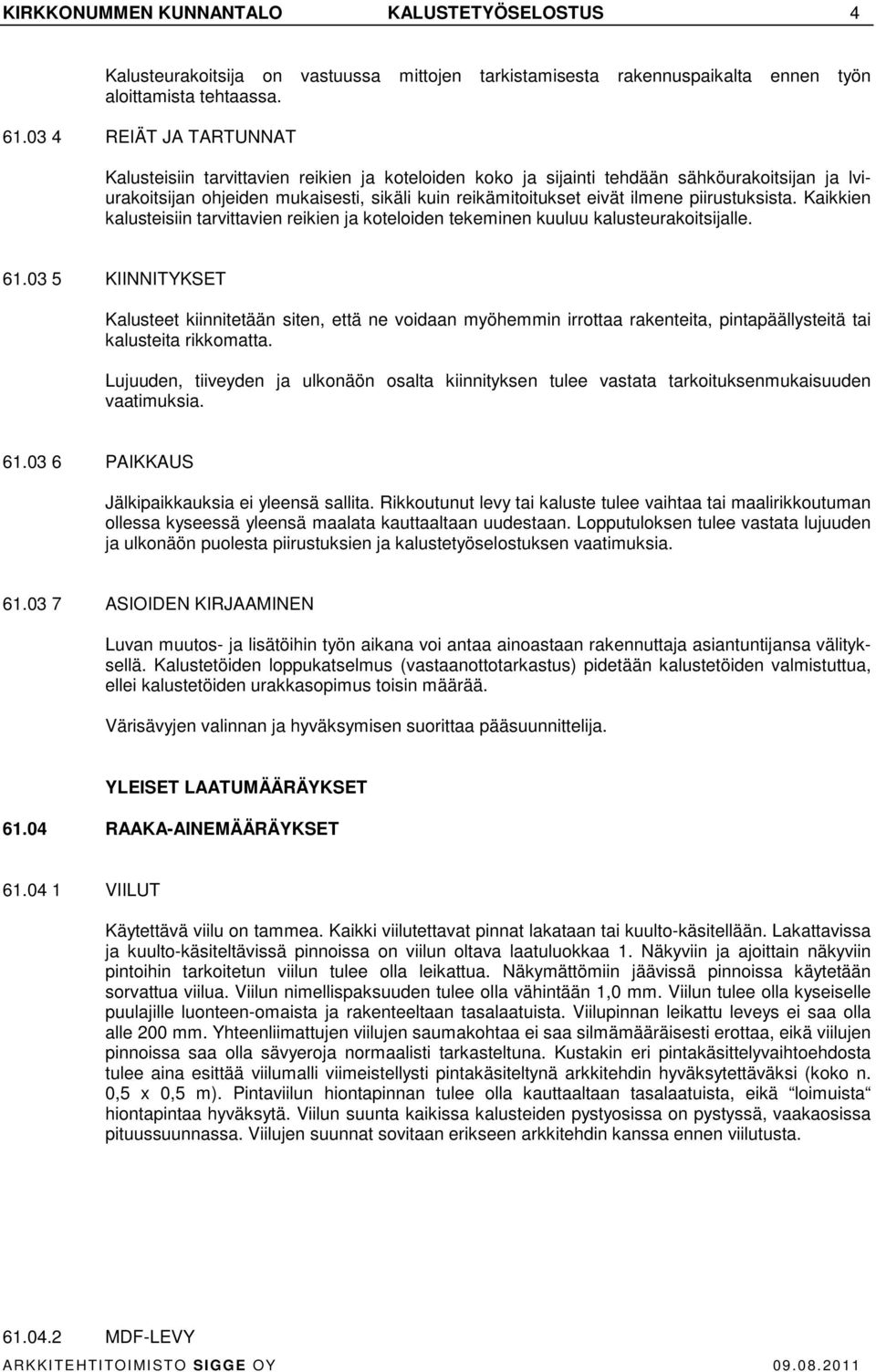

4 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 4 Kalusteurakoitsija on vastuussa mittojen tarkistamisesta rakennuspaikalta ennen työn aloittamista tehtaassa REIÄT JA TARTUNNAT Kalusteisiin tarvittavien reikien ja koteloiden koko ja sijainti tehdään sähköurakoitsijan ja lviurakoitsijan ohjeiden mukaisesti, sikäli kuin reikämitoitukset eivät ilmene piirustuksista. Kaikkien kalusteisiin tarvittavien reikien ja koteloiden tekeminen kuuluu kalusteurakoitsijalle KIINNITYKSET Kalusteet kiinnitetään siten, että ne voidaan myöhemmin irrottaa rakenteita, pintapäällysteitä tai kalusteita rikkomatta. Lujuuden, tiiveyden ja ulkonäön osalta kiinnityksen tulee vastata tarkoituksenmukaisuuden vaatimuksia PAIKKAUS Jälkipaikkauksia ei yleensä sallita. Rikkoutunut levy tai kaluste tulee vaihtaa tai maalirikkoutuman ollessa kyseessä yleensä maalata kauttaaltaan uudestaan. Lopputuloksen tulee vastata lujuuden ja ulkonäön puolesta piirustuksien ja kalustetyöselostuksen vaatimuksia ASIOIDEN KIRJAAMINEN Luvan muutos- ja lisätöihin työn aikana voi antaa ainoastaan rakennuttaja asiantuntijansa välityksellä. Kalustetöiden loppukatselmus (vastaanottotarkastus) pidetään kalustetöiden valmistuttua, ellei kalustetöiden urakkasopimus toisin määrää. Värisävyjen valinnan ja hyväksymisen suorittaa pääsuunnittelija. YLEISET LAATUMÄÄRÄYKSET RAAKA-AINEMÄÄRÄYKSET VIILUT Käytettävä viilu on tammea. Kaikki viilutettavat pinnat lakataan tai kuulto-käsitellään. Lakattavissa ja kuulto-käsiteltävissä pinnoissa on viilun oltava laatuluokkaa 1. Näkyviin ja ajoittain näkyviin pintoihin tarkoitetun viilun tulee olla leikattua. Näkymättömiin jäävissä pinnoissa käytetään sorvattua viilua. Viilun nimellispaksuuden tulee olla vähintään 1,0 mm. Viilun tulee olla kyseiselle puulajille luonteen-omaista ja rakenteeltaan tasalaatuista. Viilupinnan leikattu leveys ei saa olla alle 200 mm. Yhteenliimattujen viilujen saumakohtaa ei saa silmämääräisesti erottaa, eikä viilujen pinnoissa saa olla sävyeroja normaalisti tarkasteltuna. Kustakin eri pintakäsittelyvaihtoehdosta tulee aina esittää viilumalli viimeistellysti pintakäsiteltynä arkkitehdin hyväksytettäväksi (koko n. 0,5 x 0,5 m). Pintaviilun hiontapinnan tulee olla kauttaaltaan tasalaatuista, eikä loimuista hiontapintaa hyväksytä. Viilun suunta kaikissa kalusteiden pystyosissa on pystyssä, vaakaosissa pituussuunnassa. Viilujen suunnat sovitaan erikseen arkkitehdin kanssa ennen viilutusta MDF-LEVY

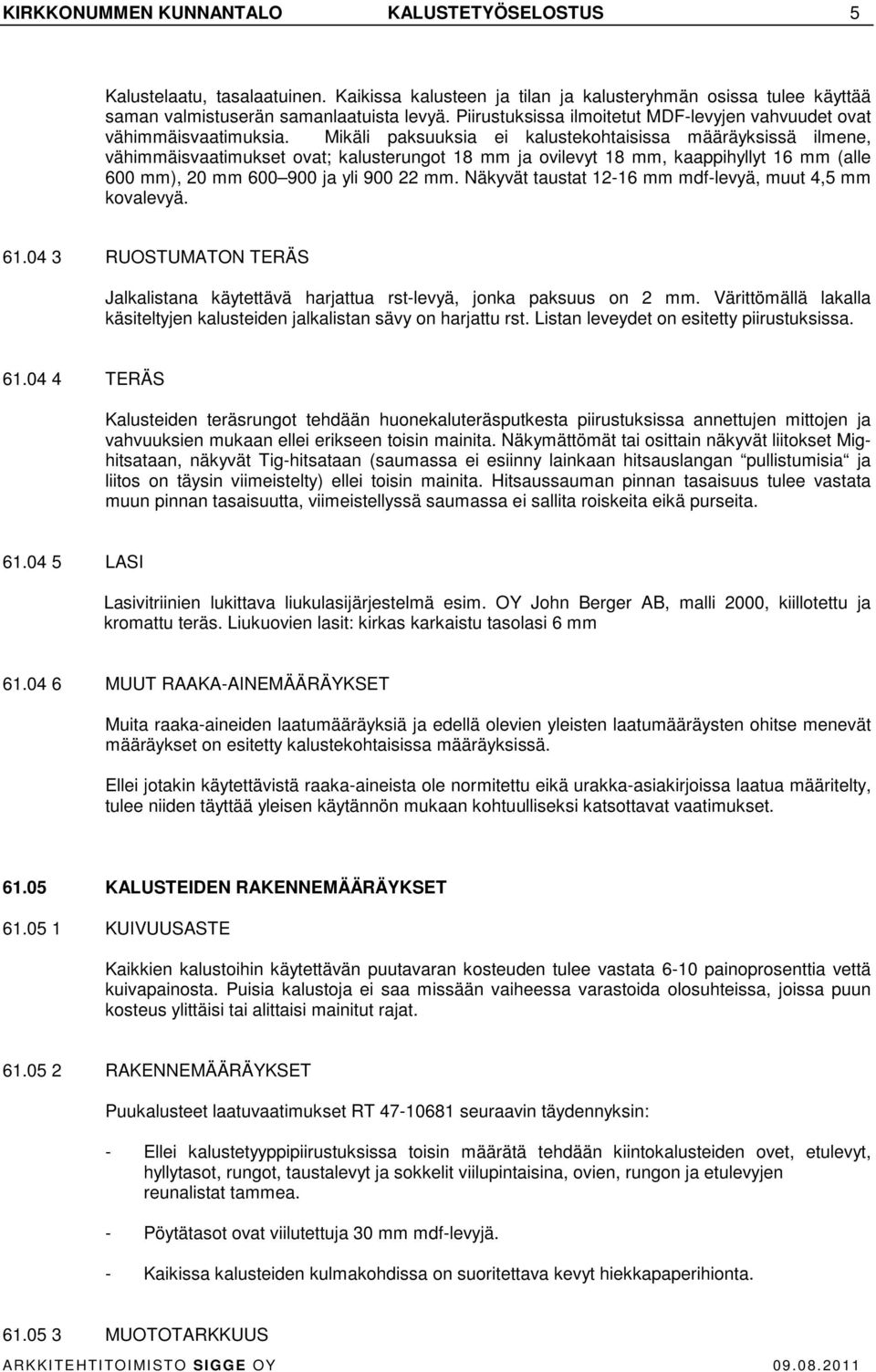

5 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 5 Kalustelaatu, tasalaatuinen. Kaikissa kalusteen ja tilan ja kalusteryhmän osissa tulee käyttää saman valmistuserän samanlaatuista levyä. Piirustuksissa ilmoitetut MDF-levyjen vahvuudet ovat vähimmäisvaatimuksia. Mikäli paksuuksia ei kalustekohtaisissa määräyksissä ilmene, vähimmäisvaatimukset ovat; kalusterungot 18 mm ja ovilevyt 18 mm, kaappihyllyt 16 mm (alle 600 mm), 20 mm ja yli mm. Näkyvät taustat mm mdf-levyä, muut 4,5 mm kovalevyä RUOSTUMATON TERÄS Jalkalistana käytettävä harjattua rst-levyä, jonka paksuus on 2 mm. Värittömällä lakalla käsiteltyjen kalusteiden jalkalistan sävy on harjattu rst. Listan leveydet on esitetty piirustuksissa TERÄS Kalusteiden teräsrungot tehdään huonekaluteräsputkesta piirustuksissa annettujen mittojen ja vahvuuksien mukaan ellei erikseen toisin mainita. Näkymättömät tai osittain näkyvät liitokset Mighitsataan, näkyvät Tig-hitsataan (saumassa ei esiinny lainkaan hitsauslangan pullistumisia ja liitos on täysin viimeistelty) ellei toisin mainita. Hitsaussauman pinnan tasaisuus tulee vastata muun pinnan tasaisuutta, viimeistellyssä saumassa ei sallita roiskeita eikä purseita LASI Lasivitriinien lukittava liukulasijärjestelmä esim. OY John Berger AB, malli 2000, kiillotettu ja kromattu teräs. Liukuovien lasit: kirkas karkaistu tasolasi 6 mm MUUT RAAKA-AINEMÄÄRÄYKSET Muita raaka-aineiden laatumääräyksiä ja edellä olevien yleisten laatumääräysten ohitse menevät määräykset on esitetty kalustekohtaisissa määräyksissä. Ellei jotakin käytettävistä raaka-aineista ole normitettu eikä urakka-asiakirjoissa laatua määritelty, tulee niiden täyttää yleisen käytännön mukaan kohtuulliseksi katsottavat vaatimukset KALUSTEIDEN RAKENNEMÄÄRÄYKSET KUIVUUSASTE Kaikkien kalustoihin käytettävän puutavaran kosteuden tulee vastata 6-10 painoprosenttia vettä kuivapainosta. Puisia kalustoja ei saa missään vaiheessa varastoida olosuhteissa, joissa puun kosteus ylittäisi tai alittaisi mainitut rajat RAKENNEMÄÄRÄYKSET Puukalusteet laatuvaatimukset RT seuraavin täydennyksin: - Ellei kalustetyyppipiirustuksissa toisin määrätä tehdään kiintokalusteiden ovet, etulevyt, hyllytasot, rungot, taustalevyt ja sokkelit viilupintaisina, ovien, rungon ja etulevyjen reunalistat tammea. - Pöytätasot ovat viilutettuja 30 mm mdf-levyjä. - Kaikissa kalusteiden kulmakohdissa on suoritettava kevyt hiekkapaperihionta MUOTOTARKKUUS

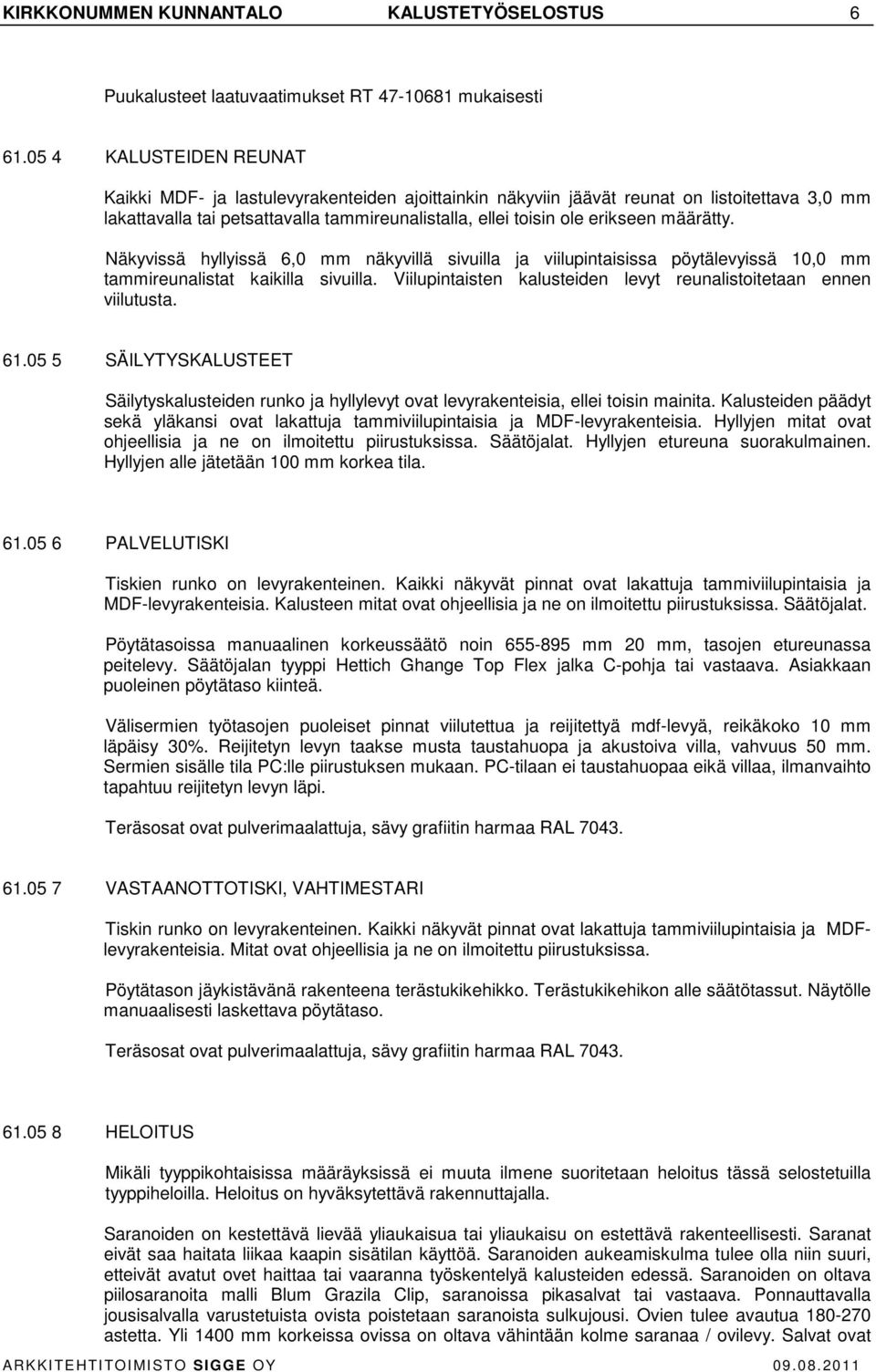

6 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 6 Puukalusteet laatuvaatimukset RT mukaisesti KALUSTEIDEN REUNAT Kaikki MDF- ja lastulevyrakenteiden ajoittainkin näkyviin jäävät reunat on listoitettava 3,0 mm lakattavalla tai petsattavalla tammireunalistalla, ellei toisin ole erikseen määrätty. Näkyvissä hyllyissä 6,0 mm näkyvillä sivuilla ja viilupintaisissa pöytälevyissä 10,0 mm tammireunalistat kaikilla sivuilla. Viilupintaisten kalusteiden levyt reunalistoitetaan ennen viilutusta SÄILYTYSKALUSTEET Säilytyskalusteiden runko ja hyllylevyt ovat levyrakenteisia, ellei toisin mainita. Kalusteiden päädyt sekä yläkansi ovat lakattuja tammiviilupintaisia ja MDF-levyrakenteisia. Hyllyjen mitat ovat ohjeellisia ja ne on ilmoitettu piirustuksissa. Säätöjalat. Hyllyjen etureuna suorakulmainen. Hyllyjen alle jätetään 100 mm korkea tila PALVELUTISKI Tiskien runko on levyrakenteinen. Kaikki näkyvät pinnat ovat lakattuja tammiviilupintaisia ja MDF-levyrakenteisia. Kalusteen mitat ovat ohjeellisia ja ne on ilmoitettu piirustuksissa. Säätöjalat. Pöytätasoissa manuaalinen korkeussäätö noin mm 20 mm, tasojen etureunassa peitelevy. Säätöjalan tyyppi Hettich Ghange Top Flex jalka C-pohja tai vastaava. Asiakkaan puoleinen pöytätaso kiinteä. Välisermien työtasojen puoleiset pinnat viilutettua ja reijitettyä mdf-levyä, reikäkoko 10 mm läpäisy 30%. Reijitetyn levyn taakse musta taustahuopa ja akustoiva villa, vahvuus 50 mm. Sermien sisälle tila PC:lle piirustuksen mukaan. PC-tilaan ei taustahuopaa eikä villaa, ilmanvaihto tapahtuu reijitetyn levyn läpi. Teräsosat ovat pulverimaalattuja, sävy grafiitin harmaa RAL VASTAANOTTOTISKI, VAHTIMESTARI Tiskin runko on levyrakenteinen. Kaikki näkyvät pinnat ovat lakattuja tammiviilupintaisia ja MDFlevyrakenteisia. Mitat ovat ohjeellisia ja ne on ilmoitettu piirustuksissa. Pöytätason jäykistävänä rakenteena terästukikehikko. Terästukikehikon alle säätötassut. Näytölle manuaalisesti laskettava pöytätaso. Teräsosat ovat pulverimaalattuja, sävy grafiitin harmaa RAL HELOITUS Mikäli tyyppikohtaisissa määräyksissä ei muuta ilmene suoritetaan heloitus tässä selostetuilla tyyppiheloilla. Heloitus on hyväksytettävä rakennuttajalla. Saranoiden on kestettävä lievää yliaukaisua tai yliaukaisu on estettävä rakenteellisesti. Saranat eivät saa haitata liikaa kaapin sisätilan käyttöä. Saranoiden aukeamiskulma tulee olla niin suuri, etteivät avatut ovet haittaa tai vaaranna työskentelyä kalusteiden edessä. Saranoiden on oltava piilosaranoita malli Blum Grazila Clip, saranoissa pikasalvat tai vastaava. Ponnauttavalla jousisalvalla varustetuista ovista poistetaan saranoista sulkujousi. Ovien tulee avautua astetta. Yli 1400 mm korkeissa ovissa on oltava vähintään kolme saranaa / ovilevy. Salvat ovat

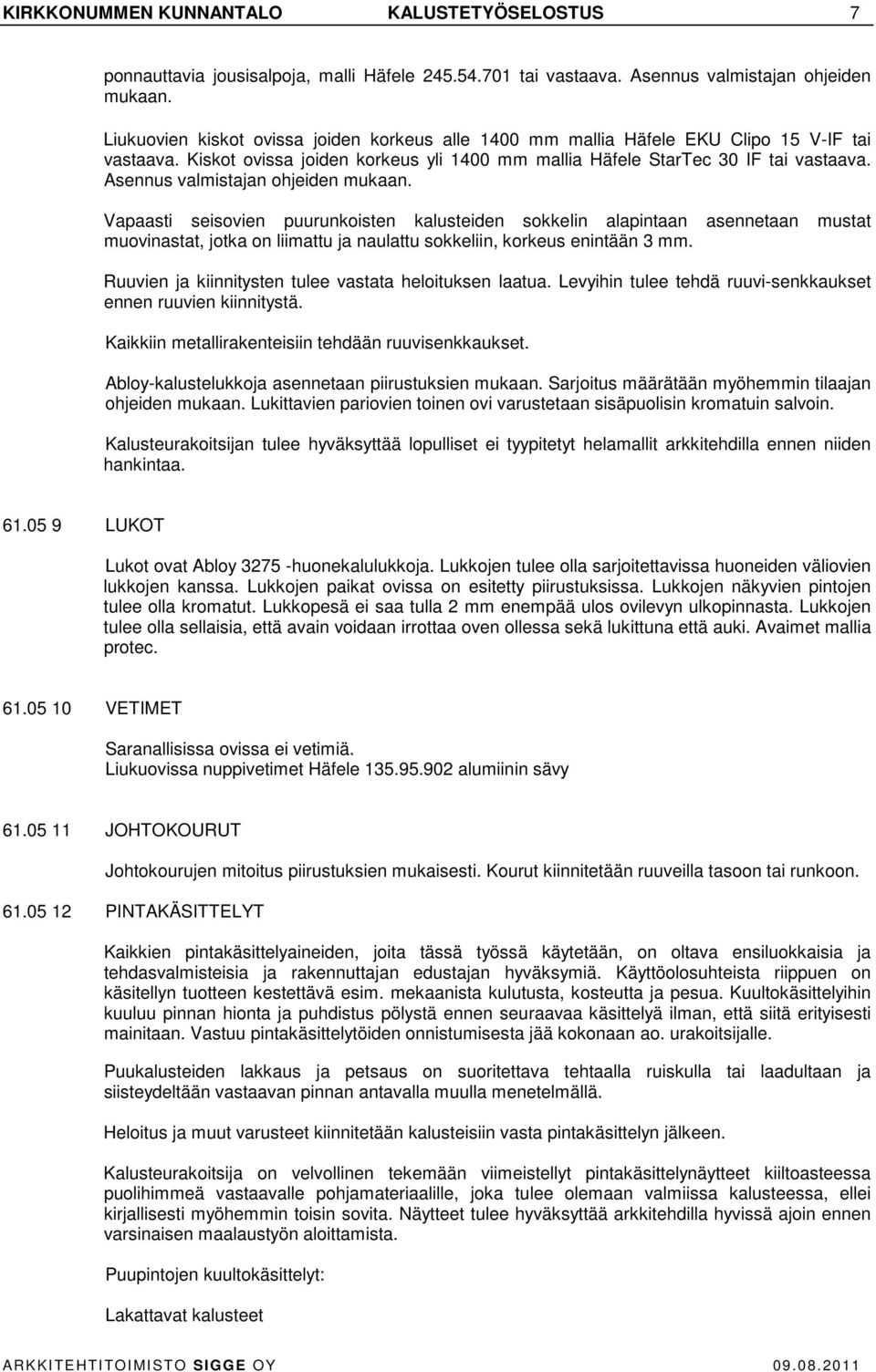

7 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 7 ponnauttavia jousisalpoja, malli Häfele tai vastaava. Asennus valmistajan ohjeiden mukaan. Liukuovien kiskot ovissa joiden korkeus alle 1400 mm mallia Häfele EKU Clipo 15 V-IF tai vastaava. Kiskot ovissa joiden korkeus yli 1400 mm mallia Häfele StarTec 30 IF tai vastaava. Asennus valmistajan ohjeiden mukaan. Vapaasti seisovien puurunkoisten kalusteiden sokkelin alapintaan asennetaan mustat muovinastat, jotka on liimattu ja naulattu sokkeliin, korkeus enintään 3 mm. Ruuvien ja kiinnitysten tulee vastata heloituksen laatua. Levyihin tulee tehdä ruuvi-senkkaukset ennen ruuvien kiinnitystä. Kaikkiin metallirakenteisiin tehdään ruuvisenkkaukset. Abloy-kalustelukkoja asennetaan piirustuksien mukaan. Sarjoitus määrätään myöhemmin tilaajan ohjeiden mukaan. Lukittavien pariovien toinen ovi varustetaan sisäpuolisin kromatuin salvoin. Kalusteurakoitsijan tulee hyväksyttää lopulliset ei tyypitetyt helamallit arkkitehdilla ennen niiden hankintaa LUKOT Lukot ovat Abloy huonekalulukkoja. Lukkojen tulee olla sarjoitettavissa huoneiden väliovien lukkojen kanssa. Lukkojen paikat ovissa on esitetty piirustuksissa. Lukkojen näkyvien pintojen tulee olla kromatut. Lukkopesä ei saa tulla 2 mm enempää ulos ovilevyn ulkopinnasta. Lukkojen tulee olla sellaisia, että avain voidaan irrottaa oven ollessa sekä lukittuna että auki. Avaimet mallia protec VETIMET Saranallisissa ovissa ei vetimiä. Liukuovissa nuppivetimet Häfele alumiinin sävy JOHTOKOURUT Johtokourujen mitoitus piirustuksien mukaisesti. Kourut kiinnitetään ruuveilla tasoon tai runkoon PINTAKÄSITTELYT Kaikkien pintakäsittelyaineiden, joita tässä työssä käytetään, on oltava ensiluokkaisia ja tehdasvalmisteisia ja rakennuttajan edustajan hyväksymiä. Käyttöolosuhteista riippuen on käsitellyn tuotteen kestettävä esim. mekaanista kulutusta, kosteutta ja pesua. Kuultokäsittelyihin kuuluu pinnan hionta ja puhdistus pölystä ennen seuraavaa käsittelyä ilman, että siitä erityisesti mainitaan. Vastuu pintakäsittelytöiden onnistumisesta jää kokonaan ao. urakoitsijalle. Puukalusteiden lakkaus ja petsaus on suoritettava tehtaalla ruiskulla tai laadultaan ja siisteydeltään vastaavan pinnan antavalla muulla menetelmällä. Heloitus ja muut varusteet kiinnitetään kalusteisiin vasta pintakäsittelyn jälkeen. Kalusteurakoitsija on velvollinen tekemään viimeistellyt pintakäsittelynäytteet kiiltoasteessa puolihimmeä vastaavalle pohjamateriaalille, joka tulee olemaan valmiissa kalusteessa, ellei kirjallisesti myöhemmin toisin sovita. Näytteet tulee hyväksyttää arkkitehdilla hyvissä ajoin ennen varsinaisen maalaustyön aloittamista. Puupintojen kuultokäsittelyt: Lakattavat kalusteet

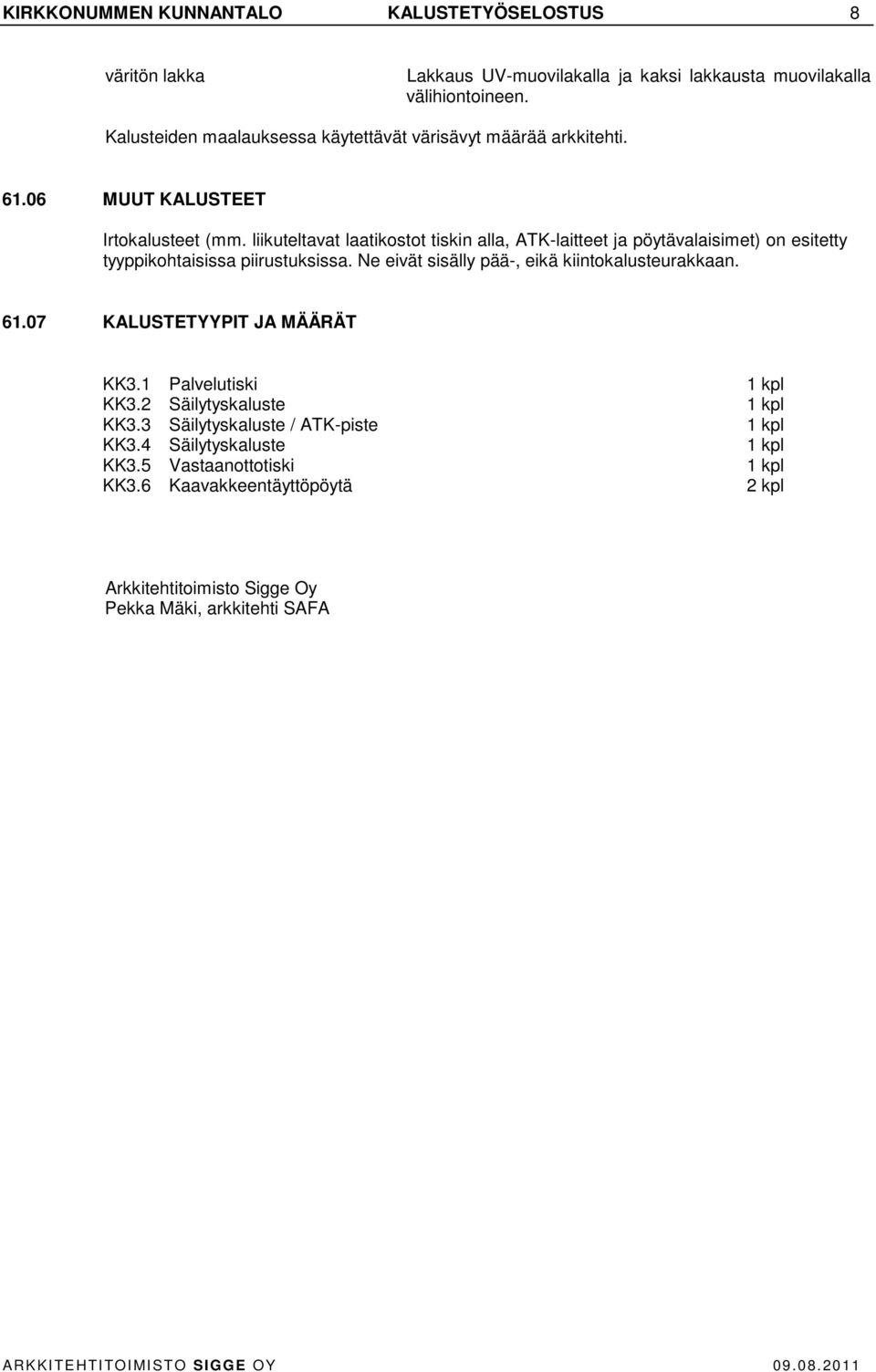

8 KIRKKONUMMEN KUNNANTALO KALUSTETYÖSELOSTUS 8 väritön lakka Lakkaus UV-muovilakalla ja kaksi lakkausta muovilakalla välihiontoineen. Kalusteiden maalauksessa käytettävät värisävyt määrää arkkitehti MUUT KALUSTEET Irtokalusteet (mm. liikuteltavat laatikostot tiskin alla, ATK-laitteet ja pöytävalaisimet) on esitetty tyyppikohtaisissa piirustuksissa. Ne eivät sisälly pää-, eikä kiintokalusteurakkaan KALUSTETYYPIT JA MÄÄRÄT KK3.1 Palvelutiski KK3.2 Säilytyskaluste KK3.3 Säilytyskaluste / ATK-piste KK3.4 Säilytyskaluste KK3.5 Vastaanottotiski KK3.6 Kaavakkeentäyttöpöytä 2 kpl Arkkitehtitoimisto Sigge Oy Pekka Mäki, arkkitehti SAFA
