1 Palvelu / Myyntipiste TISKI 270

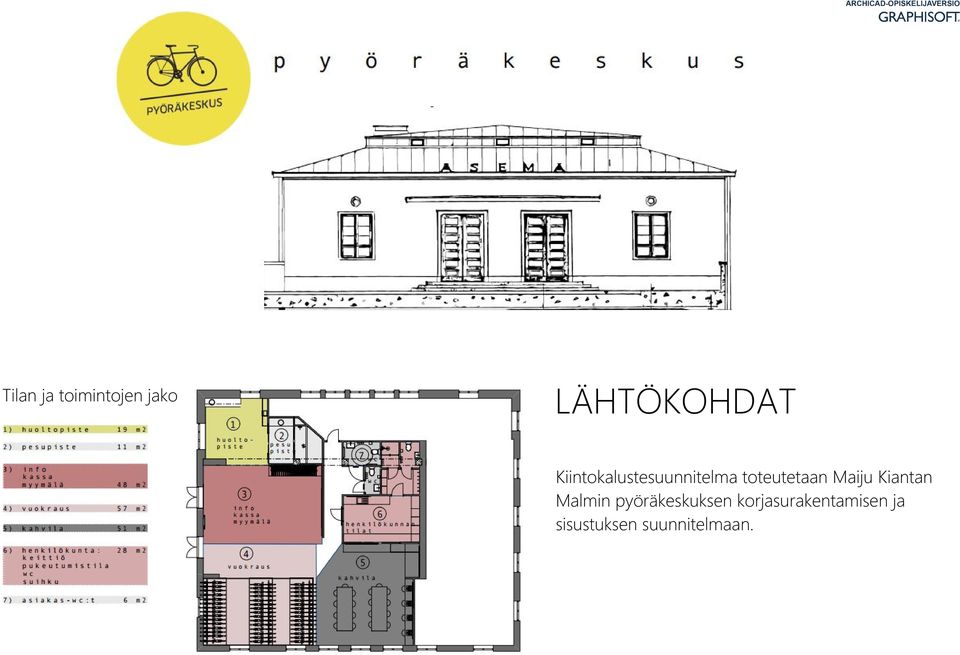

2 Tilan ja toimintojen jako LÄHTÖKOHDAT toteutetaan Maiju Kiantan Malmin pyöräkeskuksen korjasurakentamisen ja sisustuksen suunnitelmaan.

3 SUUNNITTELUONGELMA Palvelu / myyntipisteen sijoittuminen Pohdin tilasuunnitelmaa ja sen toimivuutta kokonaisuutena. Halusin luoda pyöräkeskukseen palvelupisteen avulla järkeviä kulkuyhteyksiä, sekä jäsentää tilan rakentumista. Toinen keskeinen lähtökohta oli säilyttää sisustussuunnitelmassa toteutuva rentous ja rouhea meininki, jota pidän sopivana kyseiseen kohteeseen.

Halusin luoda pyöräkeskukseen palvelupisteen avulla järkeviä kulkuyhteyksiä, sekä jäsentää

4 ONGELMAN LÄHESTYMINEN Kulku ja käytettävyys Muodonanto

5 TISKI 270 Materiaalivalinnat; Betonin ja puun yhdistäminen Koivuviilutettu MDF-levy Tila kahdelle työntekijälle Myynti- sekä palvelupiste

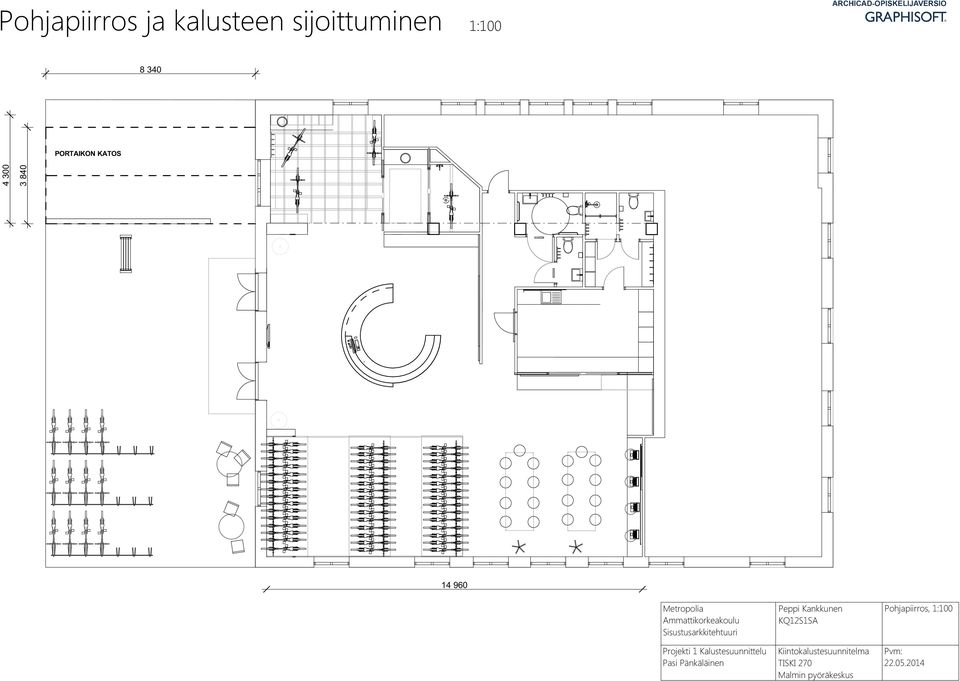

6 Pohjapiirros ja kalusteen sijoittuminen 1: PORTAIKON KATOS Pohjapiirros, 1:100 TISKI 270

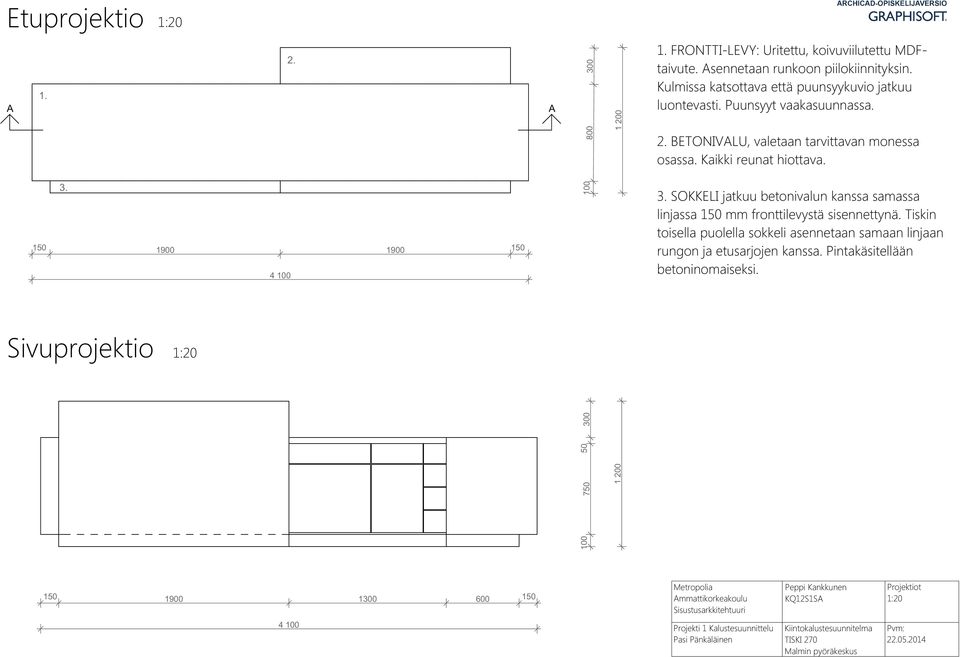

7 1 200 A A Etuprojektio 1:20 1. FRONTTI-LEVY: Uritettu, koivuviilutettu MDFtaivute. Asennetaan runkoon piilokiinnityksin. Kulmissa katsottava että puunsyykuvio jatkuu luontevasti. Puunsyyt vaakasuunnassa. 2. BETONIVALU, valetaan tarvittavan monessa osassa. Kaikki reunat hiottava. 3. SOKKELI jatkuu betonivalun kanssa samassa linjassa 150 mm fronttilevystä sisennettynä. Tiskin toisella puolella sokkeli asennetaan samaan linjaan rungon ja etusarjojen kanssa. Pintakäsitellään betoninomaiseksi. Sivuprojektio 1: Projektiot 1: TISKI 270

BETONIVALU, valetaan tarvittavan monessa osassa. Kaikki reunat hiottava. 3.

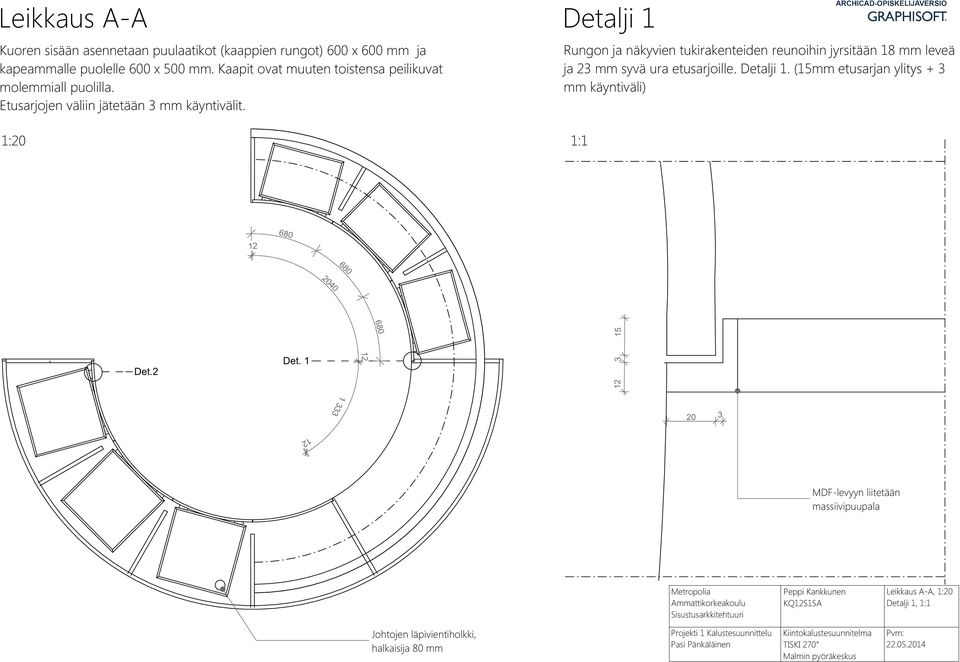

8 Leikkaus A-A Kuoren sisään asennetaan puulaatikot (kaappien rungot) 600 x 600 mm ja kapeammalle puolelle 600 x 500 mm. Kaapit ovat muuten toistensa peilikuvat molemmiall puolilla. Etusarjojen väliin jätetään 3 mm käyntivälit. Detalji 1 Rungon ja näkyvien tukirakenteiden reunoihin jyrsitään 18 mm leveä ja 23 mm syvä ura etusarjoille. Detalji 1. (15mm etusarjan ylitys + 3 mm käyntiväli) 1:20 1: Det.2 Det MDF-levyyn liitetään massiivipuupala Leikkaus A-A, 1:20 Detalji 1, 1:1 Johtojen läpivientiholkki, halkaisija 80 mm TISKI 270

Detalji 1 Rungon ja näkyvien tukirakenteiden reunoihin jyrsitään 18 mm leveä ja 23 mm syvä ura etusarjoille. Detalji 1.

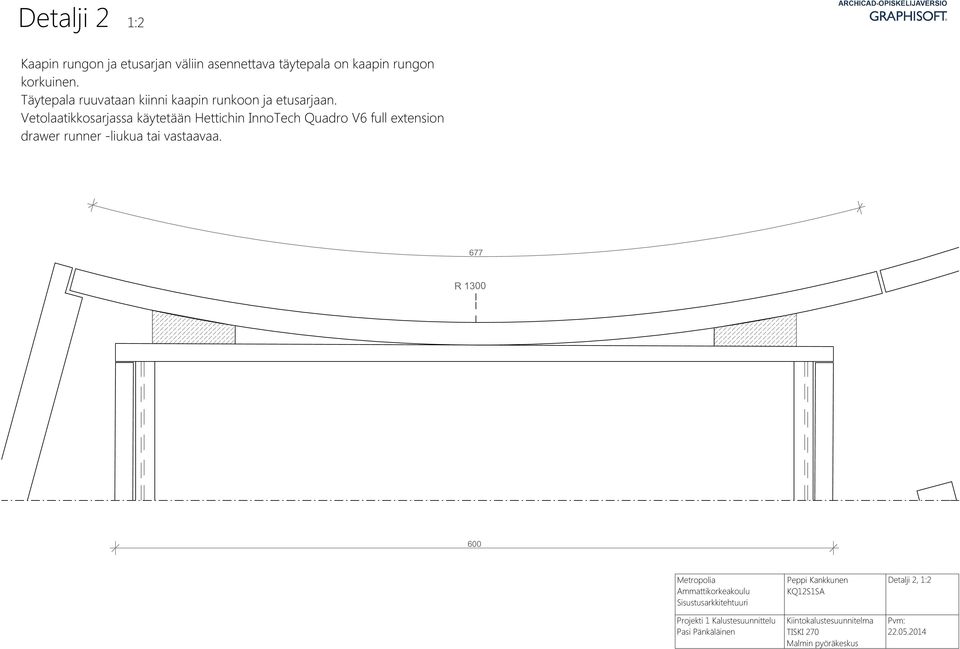

9 Detalji 2 1:2 Kaapin rungon ja etusarjan väliin asennettava täytepala on kaapin rungon korkuinen. Täytepala ruuvataan kiinni kaapin runkoon ja etusarjaan. Vetolaatikkosarjassa käytetään Hettichin InnoTech Quadro V6 full extension drawer runner -liukua tai vastaavaa. 677 R Detalji 2, 1:2 TISKI 270

Täytepala ruuvataan kiinni kaapin runkoon ja etusarjaan.

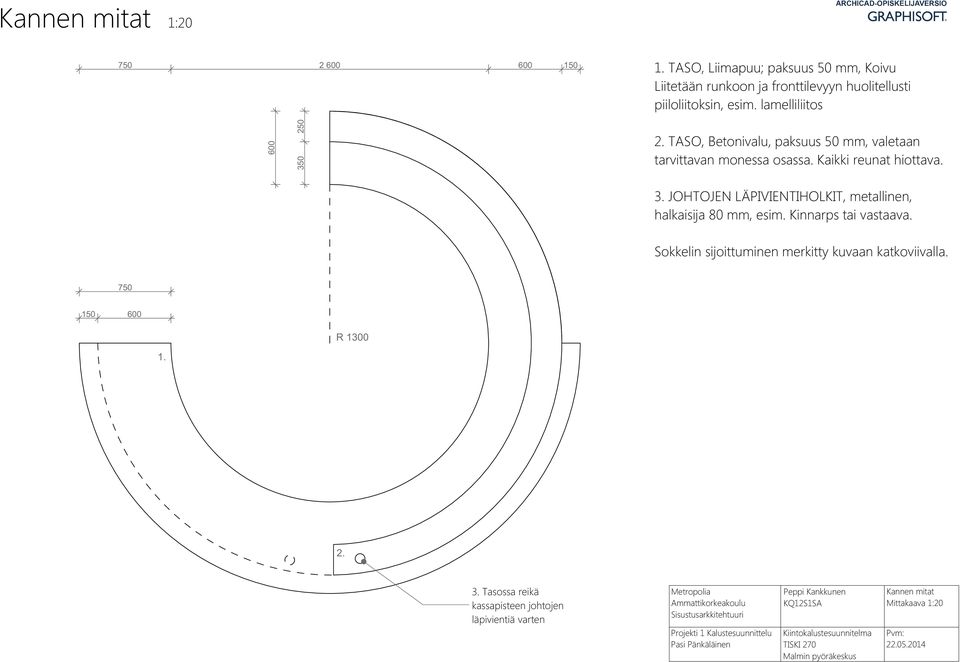

10 Kannen mitat 1: TASO, Liimapuu; paksuus 50 mm, Koivu Liitetään runkoon ja fronttilevyyn huolitellusti piiloliitoksin, esim. lamelliliitos 2. TASO, Betonivalu, paksuus 50 mm, valetaan tarvittavan monessa osassa. Kaikki reunat hiottava. 3. JOHTOJEN LÄPIVIENTIHOLKIT, metallinen, halkaisija 80 mm, esim. Kinnarps tai vastaava. Sokkelin sijoittuminen merkitty kuvaan katkoviivalla R Tasossa reikä kassapisteen johtojen läpivientiä varten TISKI 270 Kannen mitat Mittakaava 1:20

TASO, Betonivalu, paksuus 50 mm, valetaan tarvittavan monessa osassa. Kaikki reunat hiottava. 3.

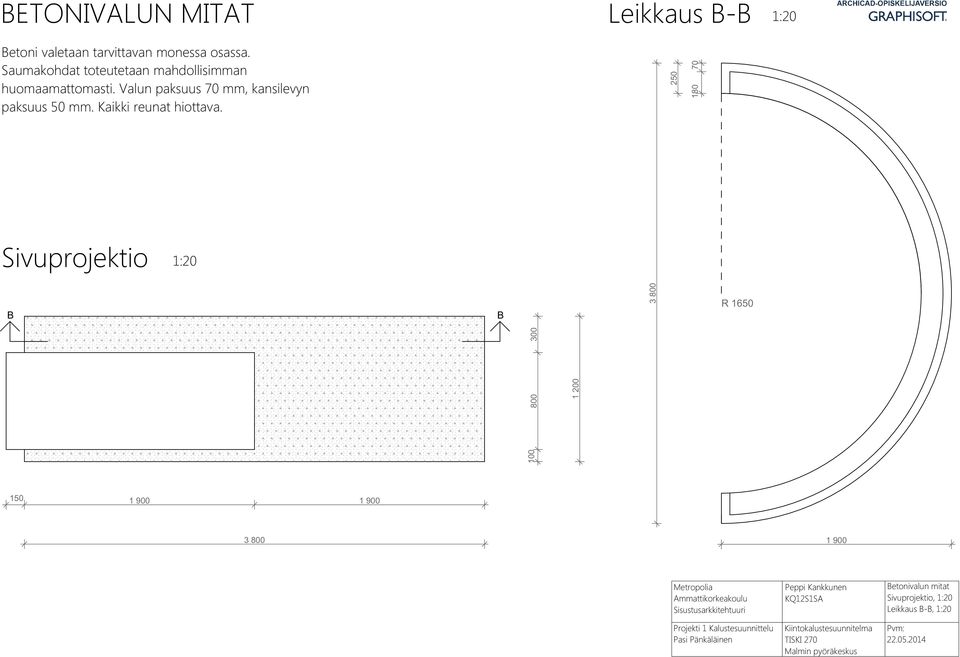

11 BETONIVALUN MITAT Leikkaus B-B 1:20 Betoni valetaan tarvittavan monessa osassa. Saumakohdat toteutetaan mahdollisimman huomaamattomasti. Valun paksuus 70 mm, kansilevyn paksuus 50 mm. Kaikki reunat hiottava. Sivuprojektio 1:20 B B R Betonivalun mitat Sivuprojektio, 1:20 Leikkaus B-B, 1:20 TISKI 270

Valun paksuus 70 mm, kansilevyn paksuus 50 mm. Kaikki reunat hiottava.

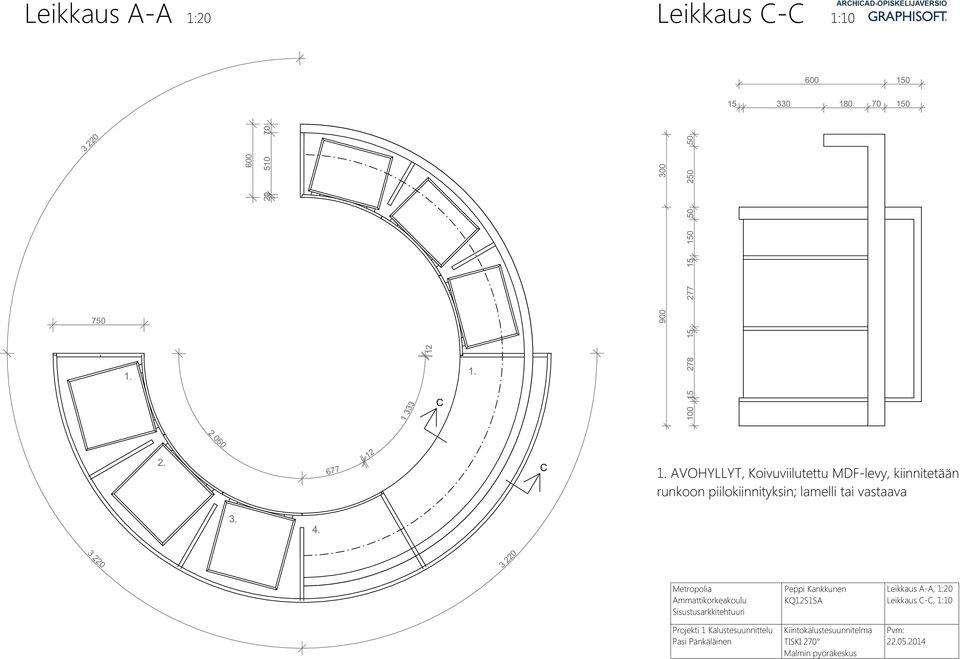

12 Leikkaus A-A 1:20 Leikkaus C-C 1: C C 1. AVOHYLLYT, Koivuviilutettu MDF-levy, kiinnitetään runkoon piilokiinnityksin; lamelli tai vastaava Leikkaus A-A, 1:20 Leikkaus C-C, 1:10 TISKI 270

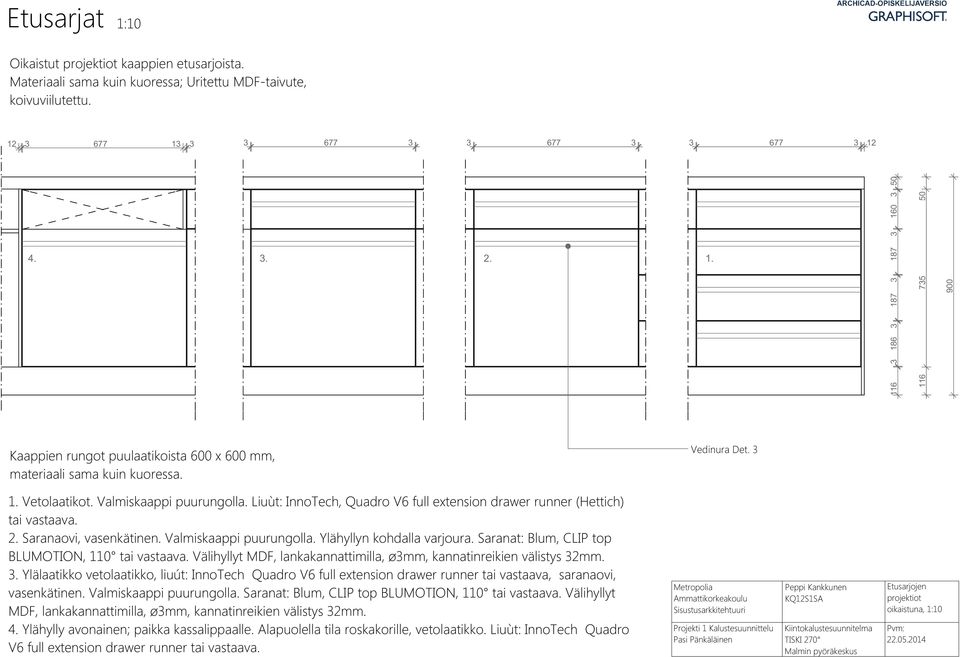

13 Etusarjat 1:10 Oikaistut projektiot kaappien etusarjoista. Materiaali sama kuin kuoressa; Uritettu MDF-taivute, koivuviilutettu Kaappien rungot puulaatikoista 600 x 600 mm, materiaali sama kuin kuoressa. Vedinura Det Vetolaatikot. Valmiskaappi puurungolla. Liuùt: InnoTech, Quadro V6 full extension drawer runner (Hettich) tai vastaava. 2. Saranaovi, vasenkätinen. Valmiskaappi puurungolla. Ylähyllyn kohdalla varjoura. Saranat: Blum, CLIP top BLUMOTION, 110 tai vastaava. Välihyllyt MDF, lankakannattimilla, ø3mm, kannatinreikien välistys 32mm. 3. Ylälaatikko vetolaatikko, liuút: InnoTech Quadro V6 full extension drawer runner tai vastaava, saranaovi, vasenkätinen. Valmiskaappi puurungolla. Saranat: Blum, CLIP top BLUMOTION, 110 tai vastaava. Välihyllyt MDF, lankakannattimilla, ø3mm, kannatinreikien välistys 32mm. 4. Ylähylly avonainen; paikka kassalippaalle. Alapuolella tila roskakorille, vetolaatikko. Liuùt: InnoTech Quadro V6 full extension drawer runner tai vastaava. TISKI 270 Etusarjojen projektiot oikaistuna, 1:10

Liuùt: InnoTech, Quadro V6 full extension drawer runner (Hettich) tai vastaava. 2. Saranaovi, vasenkätinen. Valmiskaappi puurungolla. Ylähyllyn kohdalla varjoura.

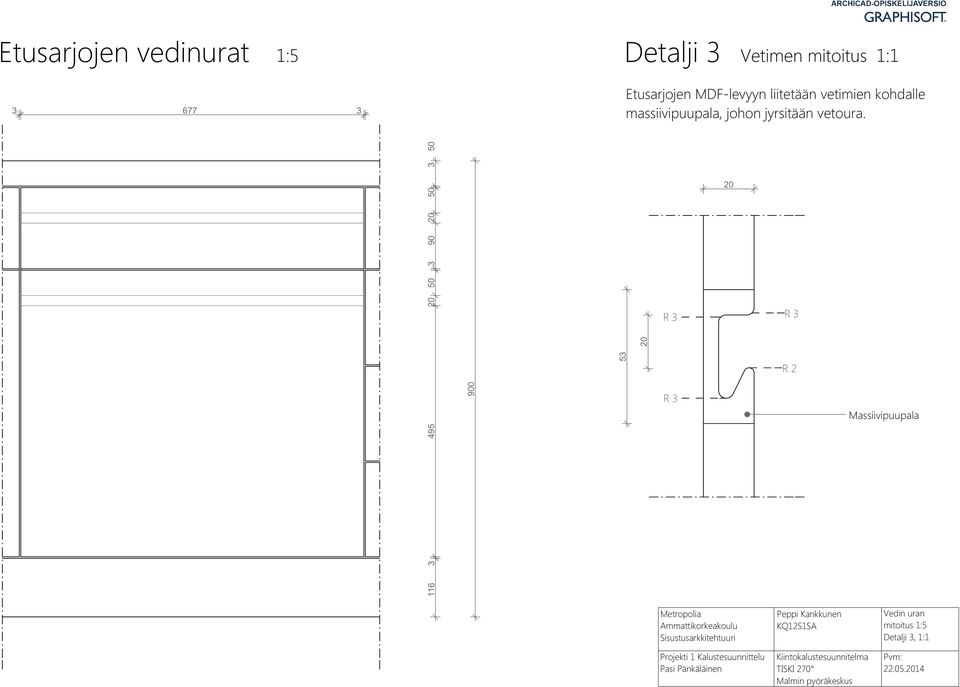

14 Etusarjojen vedinurat 1:5 Detalji 3 Vetimen mitoitus 1: Etusarjojen MDF-levyyn liitetään vetimien kohdalle massiivipuupala, johon jyrsitään vetoura. 20 R 3 R 3 R 2 R 3 Massiivipuupala Vedin uran mitoitus 1:5 Detalji 3, 1:1 TISKI 270

liitetään vetimien kohdalle massiivipuupala, johon jyrsitään vetoura.
