lpv PUU- JA MUOVIOVIKAAVIOT VIHTAVUOREN KOULU KOULUTIE VIHTAVUORI Jorma Peltonen KAAVIO KATSOTTUNA AVAUTUMISPUOLELTA

Transkriptio

1 KAAVI KATSTTUNA AVAUTUMISPULELTA TURVALASITUKSET RakMK F2:n JA VISELSTUKSEN MUKAISESTI VIEN LIITTYMÄMITAT, KT, KÄTISYYDET JA LUKUMÄÄRÄT TULEE TARKASTAA RAKENNUSPAIKALLA VÄRIT ULK- JA SISÄVÄRITYSSUUNNITELMIEN MUKAISESTI PUUVIKAAVIT: D = puuovi sisä DL = puulasiovi sisä DK = puuovi sisä, kosteuden kestävä DU = puuovi ulko DLU = puulasiovi ulko L = lasiovi, kokolasiovi (esim. saunan ovi) liukuovet = 1. kirjain D, jos puuovi MUVIVIKAAVIT: P = muoviovi sisä PL= muovilasiovi sisä liukuovet = 1. kirjain P, jos muoviovi URAKKALASKENTAAN LISÄKIRJE Kaupunginosa/kylä LEPPÄVESI Rakennustoimenpide Rakennuskohteen nimi ja osoite KULUTIE VIHTAVURI Kortteli/tila Suunnittelutoimiston tiedot ARKKITEHTITIMIST LPV JYVÄSKYLÄ Y GUMMERUKSENKATU 7 A 1 p JYVÄSKYLÄ f etunimi.sukunimi@lpv.fi Suunnittelijan nimi, päiväys ja allekirjoitus Tontti/Rn:o VEHMASAH 8/21:241(48:0, 87:22) lpv Jorma Peltonen Viranomaisten arkistointimerkintöjä varten Piirustuslaji SAPIIRUSTUS 400-SARJA Piirustuksen sisältö Piirt. Suunnitteluala ja piirustusnumero TK ARK Juoks. nro Mittakaavat PUU- JA MUVIVIKAAVIT 1:25

2 PUU- JA MUVIVIKAAVIT Puu - ja muoviovet Yleistä Noudatetaan RunkoRYL , RT , RT , RT ja RT ohjeita. vien tulee täyttää RT yleisvaatimukset. Palo- ja ääneneristysovien tulee olla tyyppihyväksyttyjä. Puuovet karmit ja ovilehti Yleisten tilojen väliovet yleensä ovat julkisen tilan huullettuja MDF- tai kaksoiskovalevypintaisia, kennotäytteisiä, tehtaalla valmiiksi sisävärisuunnitelman mukaan maalattuja ja iskunkestäviä laakaovia RT mukaisesti. vilevyn paksuus 40 mm ja karmisyvyys 92 mm. Toimistojen väliovet yleensä ovat julkisen tilan huullettuja, äänieristettyjä, tehtaalla valmiiksi sisävärisuunnitelman mukaan maalattuja, iskunkestäviä ja luokiteltuja laakaovia RT mukaisesti. Ääneneristävyysluokka vähintään 25 db (Rw 30 db) ja karmisyvyys 92 mm. Karmit höylättyä mäntyä, laatuluokka 2. Sisäovien ovilevyt ja karmit peittomaalataan tehtaalla valmiiksi tehtaan vakiokäsittelyn ja sisävärisuunnitelman mukaan. Karmityyppi on hyväksytettävä rakennuttajalla. Laminaattiovet karmit ja ovilehti Keittiön ja huuhteluhuoneen ovet ovat suorareunaisia, saumattomia laminaattipintaisia vakio-ovia, ovilevyn paksuus 40 mm ja pintamateriaalin päästöluokka M1 esim. Jeld- Wen TL40 laitosovet. Hoito- ja varastotilojen palo-ovet ovat paloeristettyjä, suorareunaisia, saumattomia laminaattipintaisia vakio-ovia, ovilevyn paksuus 40 mm ja pintamateriaalin päästöluokka M1. vien paloluokkavaatimus EI30, esim. Jeld-Wen TL50 laitosovet. vilevyjen sivut suojattu 2mm muovireunalistalla. Sisäovien laminaattipinnat sisävärityssuunnitelman mukaisesti Karmityyppi puukarmi jossa valmistajan suojapellitys h=1200 rst. Karmit maalataan tehtaalla valmiiksi tehtaan vakiokäsittelyn ja sisävärisuunnitelman mukaan. Lasitus Lasit ensimmäisen luokan float-lasia. Lasituksen paksuus ruutukoon mukaan RT noudattaen ja Laatu RT kohdan 2.1 mukainen. Turvalasi on merkittävä ikkunaan esim. tarratekstinä. CE1= 1-kert. karkaistu turvalasi, ovissa Heloitus Saranat ovat valmistajan vakiosaranoita. Muut helat heloitusselosteen mukaisesti, pintahelojen pintakäsittelynä kromaus. Sisäovien helojen sijainnit RT ohjeiden mukaisesti. Saranoiden määrän ja sijoituksen on oltava RT mukainen. ovissa, joihin tulee sähköisiä varusteita, ovitoimitukseen kuuluu kytkentärasia ja kaapelointi rasialle asti ja kaikki lukituksen- ja kulunvalvontaan tarvittavat varusteet rasialle asti. Ks.myös sähkösuunnitelmat Kynnykset kynnykset on merkitty oviluetteloon tai pohjiin SK: lakattu sileä kovapuukynnys, korkeus enintään 20mm valmiista lattiapinnasta. KK: lakattu kyntteellinen kovapuukynnys ääneneristys- ja palo-ovissa, ääniluokkavaatimus 35 db ja paloluokkavaatimus EI60, korkeus enintään 20mm valmiista lattiapinnasta. EI: ei kynnystä Kiinnitys ja tilkitseminen Karmin kiinnityskohtien lukumäärä ja sijoitus RT mukaan. Sisäovien kiinnitys säätökarmiruuveilla. Ruuvit peitetään karmin värisillä karmitulpilla. Palo- ja ääneneristysovien karmit tiivistetään mineraalivillalla ja listoitetaan. Tiivisteet EPDM-kumia SFS 5462 INSTA 170 vaatimusten mukaisina. Listoitus Listat ovat 12x42 mm:n tehdasmaalattuja mäntylistoja, laatuluokka 2, kiinnitys uppokantanauloilla.

3 PUUVIKAAVIT 1:25 wc tilat D1 KPL 2 Heloitus M105-1 KK

4 PUUVIKAAVIT 1:25 sos. tilat D2 V KPL 1 Heloitus M47-1 KK

5 sähköpieli PUUVIKAAVIT 1: tekstiilityöluokka D3 35dB KPL 1 Leveys Korkeus Heloitus M43-1 KK

6 PUUVIKAAVIT 1: wc 106 väliovi D4 KPL 1 Leveys 790 Heloitus M105-1 KK

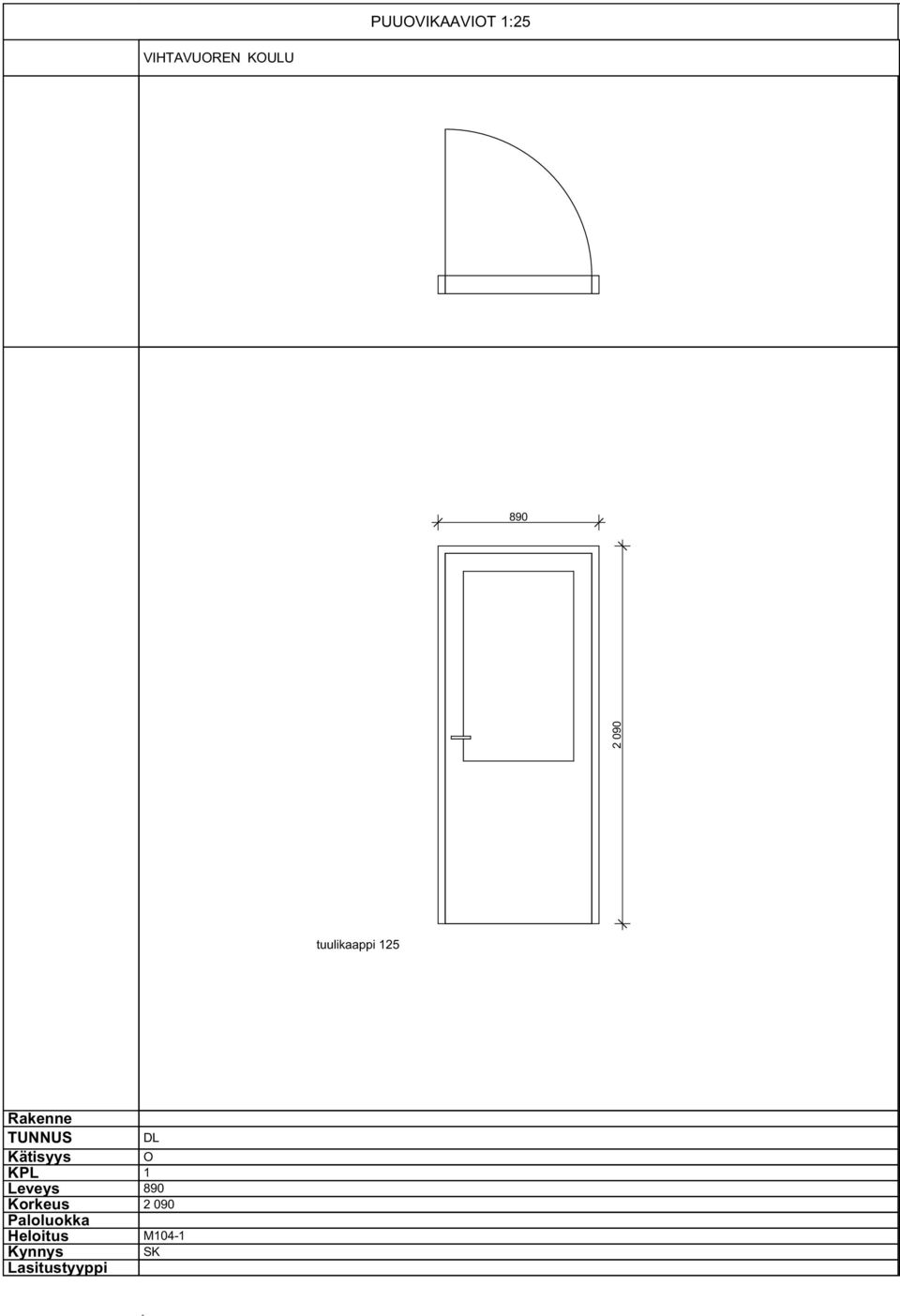

7 PUUVIKAAVIT 1:25 tuulikaappi 125 DL KPL 1 Heloitus M104-1 SK

8 PUUVIKAAVIT 1:25 ulko-ovi DLU KPL 2 Heloitus M13-1 KK

9 MUVIVIKAAVIT 1:25 SG = TURVALASI suihku 107B P1 KPL 1 Ääneneristys Heloitus M105-1 KK

10 MUVIVIKAAVIT 1:25 SG = TURVALASI keittiön kuivavar. ja - siiv. P2 KPL 2 Ääneneristys Heloitus M34-1 Ei

11 MUVIVIKAAVIT 1:25 SG = TURVALASI keittiön astiavar. ja - siiv. P3 V KPL 2 Ääneneristys Heloitus M34-1 Ei

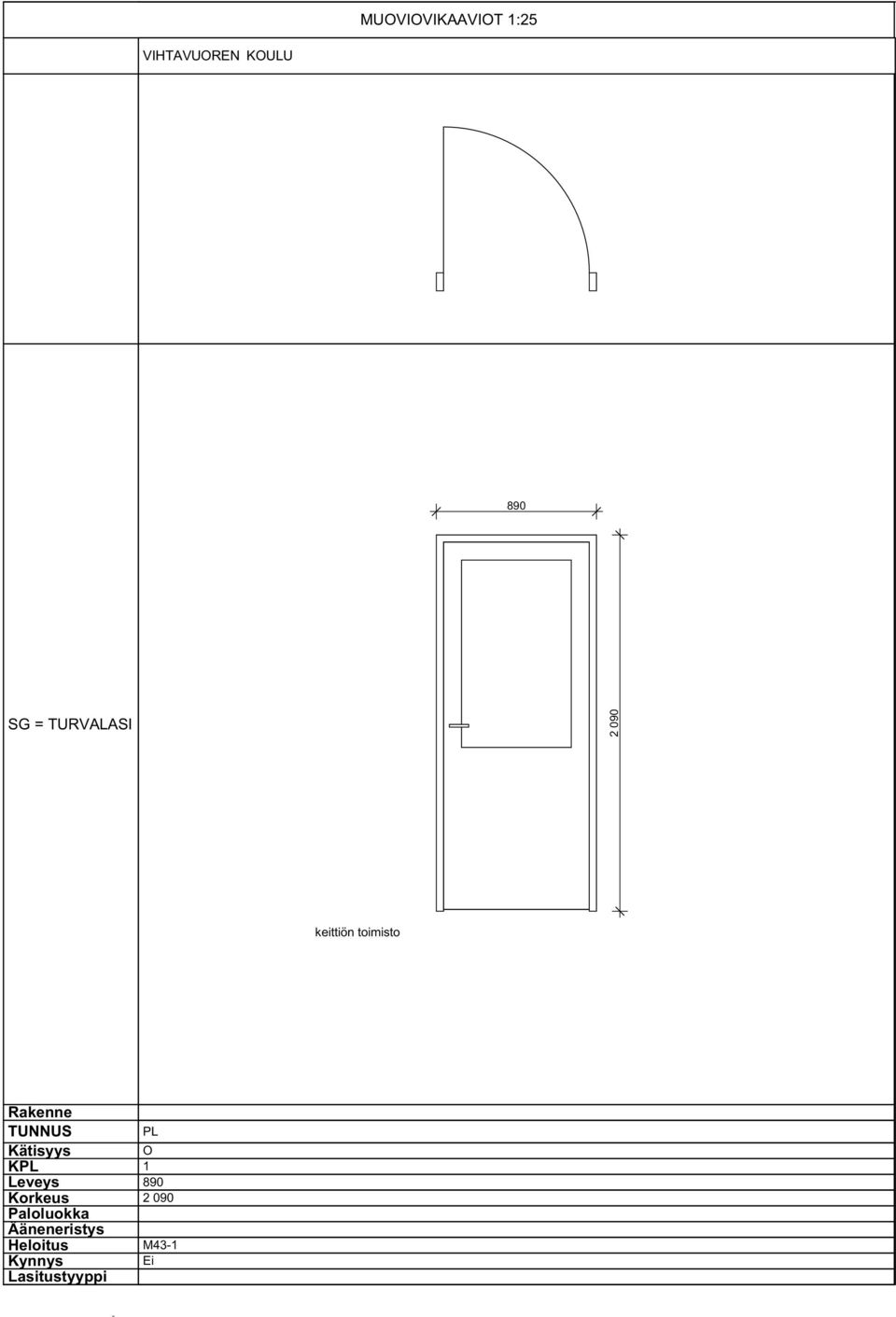

12 MUVIVIKAAVIT 1:25 SG = TURVALASI keittiön toimisto PL KPL 1 Ääneneristys Heloitus M43-1 Ei

13 MUVIVIKAAVIT 1: SG = TURVALASI potkupelti keittion ja ruokalan välinen heiluriovi PL1 KPL 2 Leveys 990 Ääneneristys Heloitus M87-1 Ei

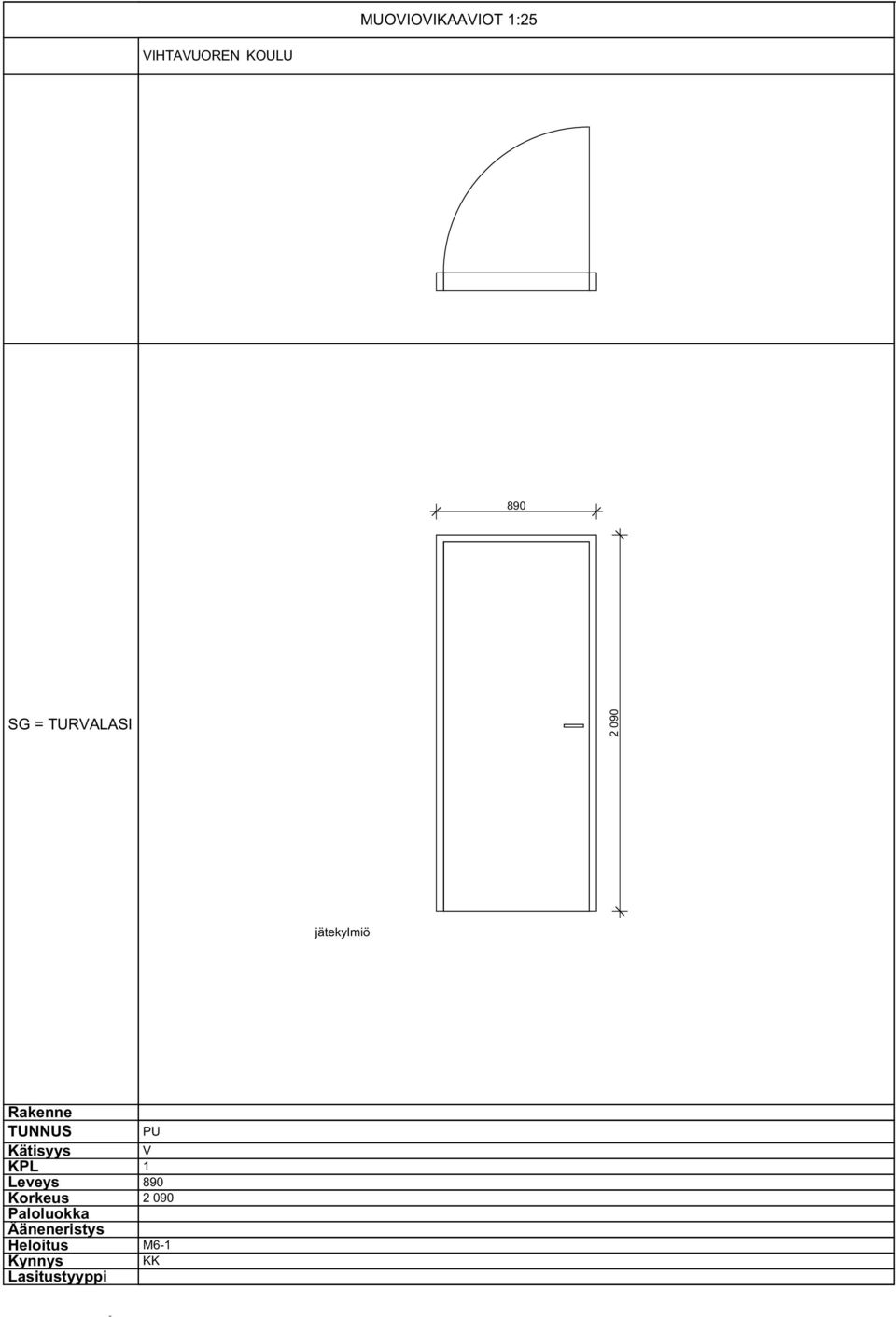

14 MUVIVIKAAVIT 1:25 SG = TURVALASI jätekylmiö PU V KPL 1 Ääneneristys Heloitus M6-1 KK

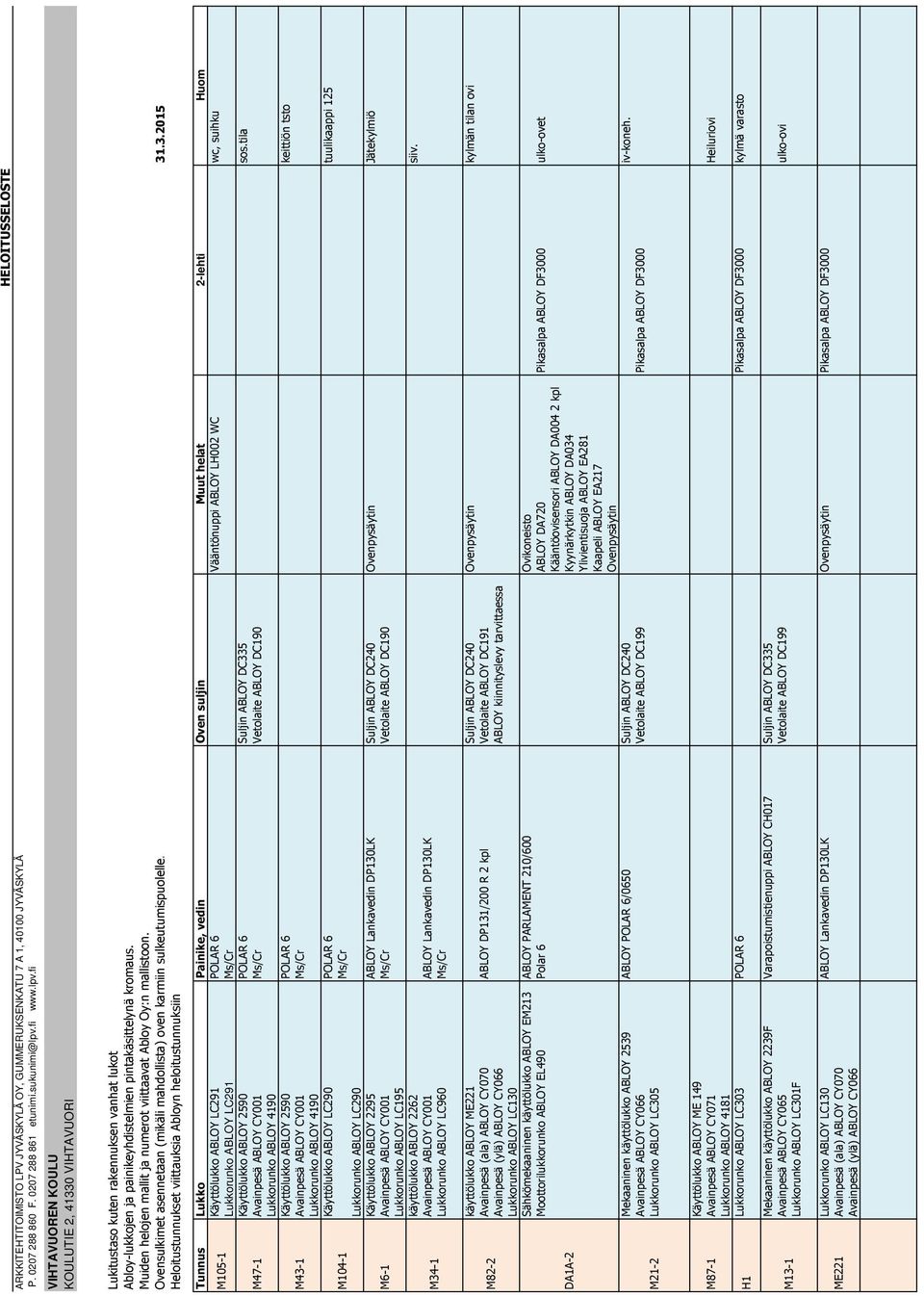

15 ARKKITEHTITIMIST LPV JYVÄSKYLÄ Y, GUMMERUKSENKATU 7 A 1, JYVÄSKYLÄ P F etunimi.sukunimi@lpv.fi HELITUSSELSTE KULUTIE 2, VIHTAVURI Lukitustaso kuten rakennuksen vanhat lukot Abloy-lukkojen ja painikeyhdistelmien pintakäsittelynä kromaus. Muiden helojen mallit ja numerot viittaavat Abloy y:n mallistoon. vensulkimet asennetaan (mikäli mahdollista) oven karmiin sulkeutumispuolelle Heloitustunnukset viittauksia Abloyn heloitustunnuksiin Tunnus Lukko Painike, vedin ven suljin Muut helat 2-lehti Huom M105-1 Käyttölukko ABLY LC291 PLAR 6 Vääntönuppi ABLY LH002 WC wc, suihku Lukkorunko ABLY LC291 Ms/Cr Käyttölukko ABLY 2590 PLAR 6 Suljin ABLY DC335 sos.tila M47-1 Avainpesä ABLY CY001 Ms/Cr Vetolaite ABLY DC190 Lukkorunko ABLY 4190 Käyttölukko ABLY 2590 PLAR 6 keittiön tsto M43-1 Avainpesä ABLY CY001 Ms/Cr Lukkorunko ABLY 4190 Käyttölukko ABLY LC290 PLAR 6 tuulikaappi 125 M104-1 Ms/Cr Lukkorunko ABLY LC290 Käyttölukko ABLY 2295 ABLY Lankavedin DP130LK Suljin ABLY DC240 venpysäytin Jätekylmiö M6-1 Avainpesä ABLY CY001 Ms/Cr Vetolaite ABLY DC190 Lukkorunko ABLY LC195 käyttölukko ABLY 2262 siiv. M34-1 Avainpesä ABLY CY001 ABLY Lankavedin DP130LK Lukkorunko ABLY LC960 Ms/Cr M82-2 DA1A-2 M21-2 käyttölukko ABLY ME221 Suljin ABLY DC240 venpysäytin kylmän tilan ovi Avainpesä (ala) ABLY CY070 ABLY DP131/200 R 2 kpl Vetolaite ABLY DC191 Avainpesä (ylä) ABLY CY066 ABLY kiinnityslevy tarvittaessa Lukkorunko ABLY LC130 Sähkömekaaninen käyttölukko ABLY EM213 ABLY PARLAMENT 210/600 vikoneisto Moottorilukkorunko ABLY EL490 Polar 6 ABLY DA720 Pikasalpa ABLY DF3000 ulko-ovet Kääntöovisensori ABLY DA004 2 kpl Kyynärkytkin ABLY DA034 Ylivientisuoja ABLY EA281 Kaapeli ABLY EA217 venpysäytin Mekaaninen käyttölukko ABLY 2539 ABLY PLAR 6/0650 Suljin ABLY DC240 iv-koneh. Avainpesä ABLY CY066 Vetolaite ABLY DC199 Pikasalpa ABLY DF3000 Lukkorunko ABLY LC305 M87-1 H1 Käyttölukko ABLY ME 149 Avainpesä ABLY CY071 Heiluriovi Lukkorunko ABLY 4181 Lukkorunko ABLY LC303 PLAR 6 Pikasalpa ABLY DF3000 kylmä varasto M13-1 Mekaaninen käyttölukko ABLY 2239F Varapoistumistienuppi ABLY CH017 Suljin ABLY DC335 Avainpesä ABLY CY065 Vetolaite ABLY DC199 ulko-ovi Lukkorunko ABLY LC301F ME221 Lukkorunko ABLY LC130 ABLY Lankavedin DP130LK venpysäytin Pikasalpa ABLY DF3000 Avainpesä (ala) ABLY CY070 Avainpesä (ylä) ABLY CY066
