1 HULEVESIEN HALLINTA KUOPIOSSA Suunnittelu/Petri Juntunen 1 Esityksen sisällys 1. Taustaa 2. Hulevesien hallinnan tavoitteet ja periaatteet Kuopiossa 3. Esimerkkejä a) Hulevesien hallinta Keilankannan alueella b) Kemiallinen saostuskokeilu c) Rakennettuja kosteikoita Suunnittelu/Petri Juntunen 2 1

Hulevesien hallinnan tavoitteet ja periaatteet Kuopiossa 3.

2 1.Taustaa Kuopion kaupunkialueella paljon herkkiä pienvesistöjä, joihin on kohdistunut kuormitusta myös ulkoisen kuormituksen vähentämiselle tarvetta hulevesien hallintaan kiinnitettävä huomioita EU-projekti : Hulevesien käsittely Kuopion Saaristokaupungissa Hulevesien käsittelyyn liittyvää osaamista alkaa kehittyä Yhteiset tavoitteet, periaatteet ja suunnittelukäytännöt alkavat muodostua Suunnittelu/Petri Juntunen 3 2. Hulevesien hallinnan tavoitteet ja periaatteet Kuopiossa Periaatteena on säilyttää rakennettujen alueiden vesitase ja valunnan laatu mahdollisimman lähellä rakentamista edeltänyttä tasoa sekä pyrkiä ratkaisemaan ongelmat niiden syntysijoilla Riittävän kuivatuksen takaaminen rakenteille ja rakennuksille Perustehtävä! Huleveden muodostumisen ehkäiseminen ja hulevesivalunnan vähentäminen Kaupunkihydrologinen suunnittelu, imeytys- ja viivytystekniikat Kovien pintojen minimointi Huleveden määrän ja nopeuden aiheuttamien haittojen ehkäiseminen Eroosio lisää kuormitusta, tulvat Huleveden heikon laadun aiheuttamien haittojen ehkäiseminen Kiintoaine, raskasmetallit, fosfori Pintavalunnan minimointi + tasausaltaat ja kosteikot Tavoitteiden ja todellisen tarpeen yhteensovittaminen Kohdistetaan sinne missä on tarvetta, taloudellisuus Suunnittelu/Petri Juntunen 4 2

muodostua Suunnittelu/Petri Juntunen 3 2.

3 2. Hulevesien hallinnan tavoitteet ja periaatteet Kuopiossa Hulevesiasioiden huomioiminen läpi koko rakennustuotantoprosessin ja tämänkin jälkeen Kaavoitus suunnittelu rakentaminen käyttö Yhteistyö ja yhteistyötahojen yhteinen näkemys tärkeä Vastuu on Kuopion Vedellä Yhteistyötahoja: Kaavoittajat, Ympäristötoimisto Kunnallistekniikan osasto (katu- ja viheryksikkö) Rakentaminen Rakennusvalvonta Kunnossapito Suunnittelu/Petri Juntunen 5 3. Esimerkkejä Suunnittelu/Petri Juntunen 6 3

yhteinen näkemys tärkeä Vastuu on Kuopion Vedellä Yhteistyötahoja: Kaavoittajat, Ympäristötoimisto Kunnallistekniikan

4 Esimerkki 1: Hulevesien käsittely Keilankannan keskustassa; hulevesiasiat asemakaava ja yleissuunnitteluvaiheessa Tavoitteet Löytää ratkaisut, joilla voidaan vähentää vesistöön kohdistuvia haitallisia vaikutuksia sekä ehkäistä kaupunkitulvia Ehkäistä virtaaman kasvun aiheuttamaa eroosiota ranta-alueilla. Huomiota myös hulevesimenetelmien kaupunkikuvalliseen ilmeeseen. kiinteäksi osaksi asuinympäristöä luovat kaupunkikuvaan mielenkiintoisia, visuaalisia elementtejä Työn yhteydessä tuotettiin yleisesti hyödynnettävissä oleva suunnitteluohje hulevesien hallinnan menetelmistä. Suunnittelu/Petri Juntunen 7 Hulevesien käsittelyn yleissuunnitelmakartta Suunnittelu/Petri Juntunen 8 4

Huomiota myös hulevesimenetelmien kaupunkikuvalliseen ilmeeseen.

5 Keilanrannakadun hulevesijärjestelyt Suunnittelu/Petri Juntunen 9 Ostoskeskuksen hulevesijärjestelyt Suunnittelu/Petri Juntunen 10 5

6 Esimerkki 2 Kemiallinen saostuskokeilu Vaihtoehto biologis-kemiallisille hulevesien käsittelymenetelmille Koealueen valuma- alue n. 80 ha, pientaloasutusta ja erilaisia hiekka- ja louhekenttiä Kemikaalina käytettiin polyalumiinikloridia (PAX XL 60) annos vaihteli mg/l Suunnittelu/Petri Juntunen 11 Kemikaalin annostelu ja laskeutusallas Suunnittelu/Petri Juntunen 12 6

80 ha, pientaloasutusta ja erilaisia hiekka- ja louhekenttiä Kemikaalina käytettiin

7 Yhteenveto Vahvuudet + Käynnistyy nopeasti (päiviä/viikkoja vs. kosteikko-> 1 vuosi) + Prosessi helppohoitoinen + Helppo rakentaa + Kemikaali flokkautuu erittäin helposti (ei tarvittu flokkausaltaita tms.) + Allas voidaan muuttaa myöhemmin esim. osaksi kosteikkoa tai louhepesää + Kohtuullisen hyvät tulokset kiintoaineen ( red. n. 60 %) ja fosforin osalta (red. n %) Heikkoudet Vaikka laitteistossa oli ohijuoksutus, suurilla virtaamilla tulokset heikkenivät Jonkun verran ilkivaltaa (pulloja, laudanpätkiä, pyöriä altaassa, verkkoa revitty jne) Korkeat käyttökustannukset Allas on rakennettava huolellisesti (altaan luiskia jouduttiin vahvistamaan jälkeenpäin) Suunnittelu/Petri Juntunen 13 Esimerkki 3 Rakennettuja kosteikkoja 1. Pölläkänrannan kosteikko Kaivetut kosteikkoaltaat 2. Pölläkänlahden kosteikko Rakennettu patoamalla osa lahdesta kosteikoksi 3. Tervaniityn kosteikko Rakennettu pengertämällä niitylle Kaivamista pyritty välttämään Suunnittelu/Petri Juntunen 14 7

osaksi kosteikkoa tai louhepesää + Kohtuullisen hyvät tulokset kiintoaineen ( red. n.

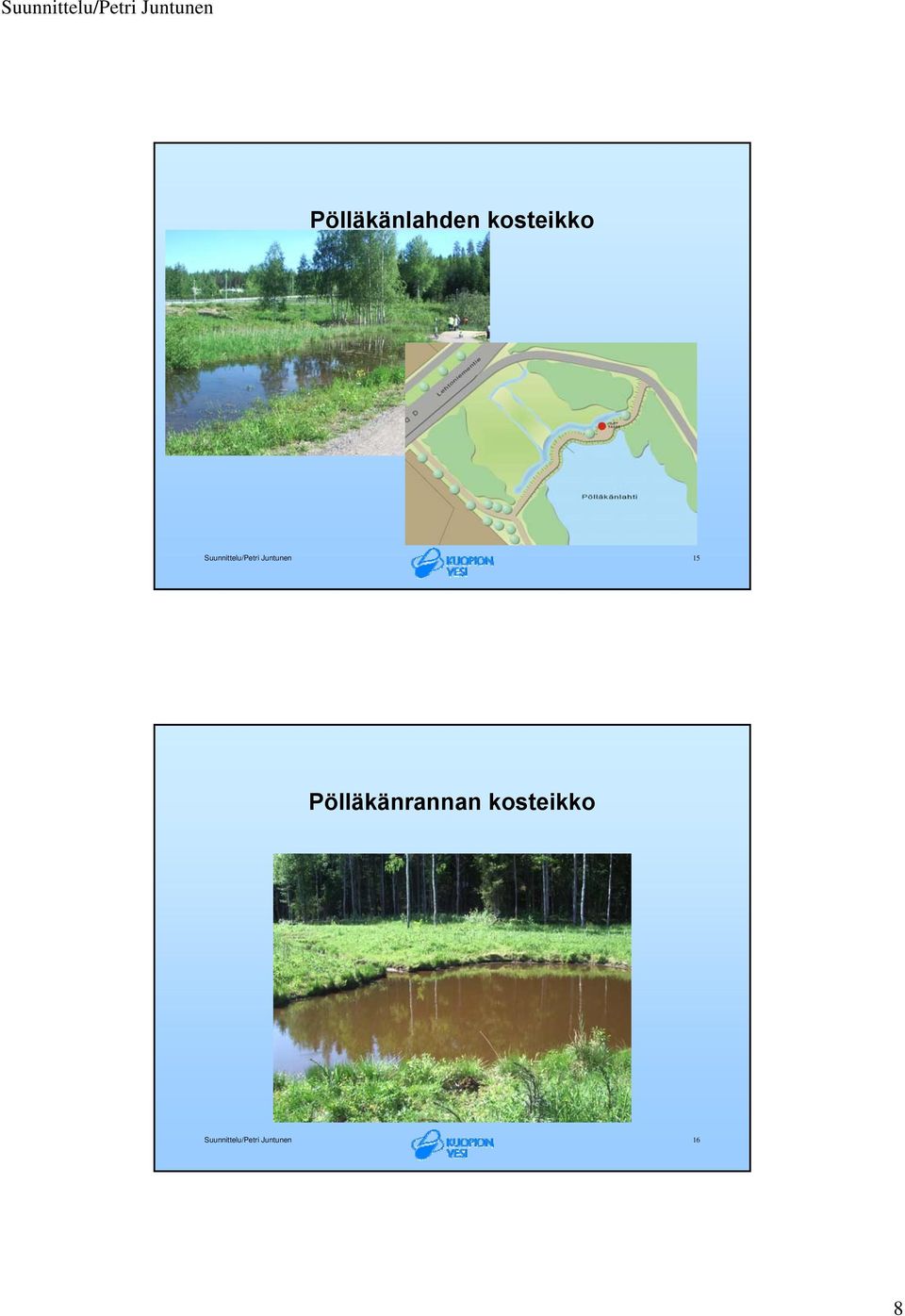

8 Pölläkänlahden kosteikko Suunnittelu/Petri Juntunen 15 Pölläkänrannan kosteikko Suunnittelu/Petri Juntunen 16 8

9 Tervaniityn kosteikko Suunnittelu/Petri Juntunen 17 Mittaustuloksia sadevesikaudelta Pölläkänrannan kosteikko Pölläkän pohjukan kosteikko Savolanniemen kosteikko Kem. saostuskokeilu Tervaniityn kosteikko Kolmisopen kosteikko Kiintoaine red % Fosfori red % - 300% Suunnittelu/Petri Juntunen 18 9

10 Kustannuksia Investointikustaanukset Kosteikot Kemiallinen saostus n Käyttökustannukset Kosteikot 0,6 /m 2, eli /v Kemiallinen saostus /v Suunnittelu/Petri Juntunen 19 10

30 000 40 000 Käyttökustannukset Kosteikot 0,6 /m 2,
