Desigo Total Room Automation Energiatehokas ja mukautuva huonesäätöratkaisu

Transkriptio

1 Myyntiesitys Desigo V5.1 Heinäkuu 2015 Desigo Total Room Automation Energiatehokas ja mukautuva huonesäätöratkaisu siemens.com/answers

2 Desigo V5.1 Desigo Total Room Automation (TRA) Sisältö Sisältöluettelo Yleiskatsaus 3 Sovellukset 8 Tekniikka 14 Page 2

3 Desigo V5.1 Desigo Total Room Automation (TRA) Yleiskatsaus Page 3

4 Desigo V5.1 Desigo TRA Mallilaskelma toimistorakennuksesta Arvioidut vuosittaiset energiakustannukset*: Sähkö 6.76 /m 2 55'000 Lämmitys/Jäähd /m 2 50'000 Yhteensä /m 2 105'000 8'200 m 2 Ilmastoitua pinta-alaa Puhallinkonvektoreita Ilmamääräsäätö kokoushuoneissa Normaali valaistus Perinteinen rakennusautomaatiojärjestelmä (Class according to EN 15232) Page 4 July 2015 Total Room Automation (TRA) EN Class - Toimistotiloissa lämmityksen ja jäähdytyksen yhtäaikaisuuden poisto - CO 2 -mittaukseen perustuva ilmastoinnin säätö kokoushuoneissa - Läsnäoloon perustuva valaistus vähentää energiankulutusta yhteensä 27%**: Sähkö /m 2-8'200 Lämmitys/Jäähd /m 2-20'200 Yhteensä /m 2-28'400 * Keskimääräisen toimiston kulutus perustuen fm.benchmarking Bericht 2012/13 ** Laskennallinen EN parannukselle Class C à Class A IC BT

5 Desigo V5.1 Desigo TRA HBC Biberach, Ammattikorkeakoulun tekemä tutkimus TRA-järjestelmän säästöpotenttiaalista Keskenään verrattavia luokkahuoneita varustettiin eri tasoisilla huoneautomaatiojärjestelmillä jotka analysoitiin kahden ajanjaksojen aikana Perustoiminta (Class *) huoneessa G Lämpötilasäätö termostaattiventtiilillä - Käsinkytketty valaistus, päälle/pois, ei säätö Integroitu huoneautomaatio (Class *) huoneessa G Huonekohtainen lämpötilasäätö kolmella asetusarvotasolla ja ikkunakytkimellä - Valaistuksessa automaattinen sammutus (läsnäolo,päivävalo) ja lisäoptimointina vakiovalotason säätö * Perustuen EN Standardiin Energy Efficiency of Building Automation Page 5 July % säästö sähkönkulutuksessa Integroidun huoneautomaation ansiosta (perioodien 1 ja 2 välillä toteutettiin säätötaavan optimointi) with TRA Standard (Class C) Jopa -70% säästö lämmitysenergiasta Integroidun huoneautomaation ansiosta with TRA Standard (Class C) Lähde: REHVA Journal, September 2014, Prof. M. Becker IC BT

6 Desigo V5.1 Desigo TRA Yleiskatsaus Desigo V5 Desigo V5.1 PXC3.E7.. TX-IO DALI KNX PL-Link devices GDB/GLB RXM QMX3.P36 KNX PL-Link Pushbuttons UP258 QMX3 wall-mount AQR25.. Page 6

7 Desigo V5.1 Desigo TRA Uusia toiminnallisuuksia V5.1 Ilmanlaadun säätösovellus antureilla QMX3.P70, QMX3.P74, ja AQR2576NF VAV sovelluksen uudistukset VAV säätöpelleille ilmamääräasetusarvo DC 0 10 V Ilmamääräsäätö perustuen tuloilmavirtaus mittaukseen Rinnanohjaus (master/slave) VAV pellistöryhmille Käsin ylikirjoitettava ilmavirtausmittaus tuloilmalle Lämmitys/jäähdytys vaihtosovellus (2-putkijärjestelmät) Standardi sovellus Kattopalki- ja Puhallinkonvektorisovelluksille (6-tie sovellukset) Lämmitys tehostus ja aloitusoptimointi Standardi sovellus aamulämmitys tehostuksella ja aloitusoptimoinnilla VAV hätätoiminnalisuus VAV peltien koordinointi palojärjestelmällä vaaratilanteissa Keskitetty kaihdin ohjaus sisältäen aloituksen viivästyksen suurille julkisivuille KNX S-Mode kaihdinohjaus laitteilla, joissa takaisinkytkentä Page 7

8 Desigo V5.1 Desigo Total Room Automation (TRA) Sovellukset Page 8

9 Desigo V5.1 Desigo TRA KNX S-Mode kaihdinten ohjaus Desigo TRA V5.1 tukee KNX kaihdintoimilaitteita Integraatio SMI kaihdintoimilaitteile KNX/SMI reitittimen kautta Total Room Automation (TRA) Setup and Service Assistant (SSA) PXC3 DALI Desigo Insight Automation Building Tool (ABT) Room TX-I/O TXM 1 Green Leaf display for room Aktiivinen painostaminen SMI toimilaitteille ei ole suositeltavaa Jos SMI on vaadittu tarjouksessa, niin Desigo TRA voi ohjata SMI toimilaitteita. SMI voidaan toteuttaa kommunikoinnilla, mutta suositelemme käyttämään TX I/O moduuleita, jos mahdollista. Standardi sovellus Shd01 tukee KNX kaihdintoimilaitte toimintoja Kaihdin ylös, kaihdin alas Stp/askel ylös, stp/askel alas Aja määriteltyyn asentoon GAMMA switches 3 rd -party KNX Multisensor UP258E11 KNX/SMI RXM.. GLB..1E/KN GDB..1E/KN QXM3 Syyt SMI toimilaitteiden energiakulutus Huomattavasti työläämpi käyttöönotto Tukee ainoastaan perustoimintoja Jokaiselle kaihtimelle toimintarajojen säätö yksilöllisesti (tärkeää) Ei merkitävää hyöty TX-I/O:n verraten Page 9

10 Desigo V5.1 Desigo TRA VAV sovelluksen uudistukset DC 0 10 V VAV toimilaitteet Standardisovellus VAV01 tukee GLB181.1E/KN GLB181.1E/3 (virtauksen mittausta käytetty pellin asennon laskentaan) ASV181.1E/3 (virtauksen mittausta käytetty pellin asennon laskentaan) Rinnakkaisia VAV yksiköitä yhdessä huoneessa VAV01 standardisovellus tukee useita sisään- ja ulostuloja rinnakaisille kenttälaitteille Page 10

11 Desigo V5.1 Desigo TRA Lämmitys/jäähdytys vaihtosovellus (2-putkijärjestelmät) Standardisovellus kattopalkkeille 6-tie ratkaisulla Standardisovellus tukee Siemensin 6-tie ratkaisua 2:lla patterilla mini combi venttiileillä ja 2:lla patterilla VDN venttiileillä Standardisovellus tukee Belimon 6-tie venttiiliä LR24A (3-piste) Soveltuu myös puhallinkonvektoreille à Lisätietoa aiheesta antaa Siemens Tekninen tuki Page 11

12 Desigo V5.1 Desigo TRA Ilmanlaatusovellus VAV standardisovellus tukee hyvää ilmanlaadun ylläpitoa asetusarvon korjauksella tai keskitetyllä asetusarvon muutoksella QMX3.P70 CO 2 anturi LED tilatieto [punainen oranssi vihreä] QMX3.P74 CO 2 anturi Teksti tai symboli tilatieto Näyttöarvo ilmanlaadusta ppm AQR2535 CO 2 anturi LED tilatieto [punainen oranssi vihreä] Page 12

13 Desigo V5.1 Desigo TRA Dokumentit Myyntidokumentit Ohjelmointidokumentit Päivitetyt myyntiesiteet CM Uusi myyntiesite Kaihdinohjaus-sovellus KNX/SMI liitynnällä ABT online avustin Päivitetyt Dokumentit Toimintaselostukset kaikista TRA Sovelluksista Jälleenmyyjille,Suunnittelijoille ja Käyttäjille Page 13

14 Desigo V5.1 Desigo Total Room Automation (TRA) Tekniikka Page 14

15 Uudet Huonekäyttöyksiköt QMX3.. Pintaan asennettavat mallit QMX3.P30/QMX3.P70 QMX3.P34/QMX3.P74 QMX3.P02 QMX3.P37 Anturit HVAC TRA Lämpötila-anturi Tº Yhdistelmä anturi Tº, r.h., ja CO 2 Käyttöjännite KNX väylästä LED valo sisäilmanlaadun ilmaisemiseen ( P70) Taustavalaistu ohjausnäyttö hipaisu näppäimillä Green Leaf LED Lämpötila-anturi Tº Yhdistelmäanturi Tº, r.h., ja CO 2 ( P74) Käyttöjännite KNX väylästä Ohjauspainikkeet valaistus/kaihdin ohjaukselle Tulostettava painike etiketti Painikeet valaistu (LED) Lämpötila-anturi Tº Käyttöjännite KNX väylästä Taustavalaistu ohjausnäyttö hipaisu näppäimillä Green Leaf LED Lämpötila-anturi Tº Ohjauspainikkeet valaistus/kaihdin ohjaukselle Tulostettava painike etiketti Painikeet valaistu (LED) Käyttöjännite KNX väylästä Page 15

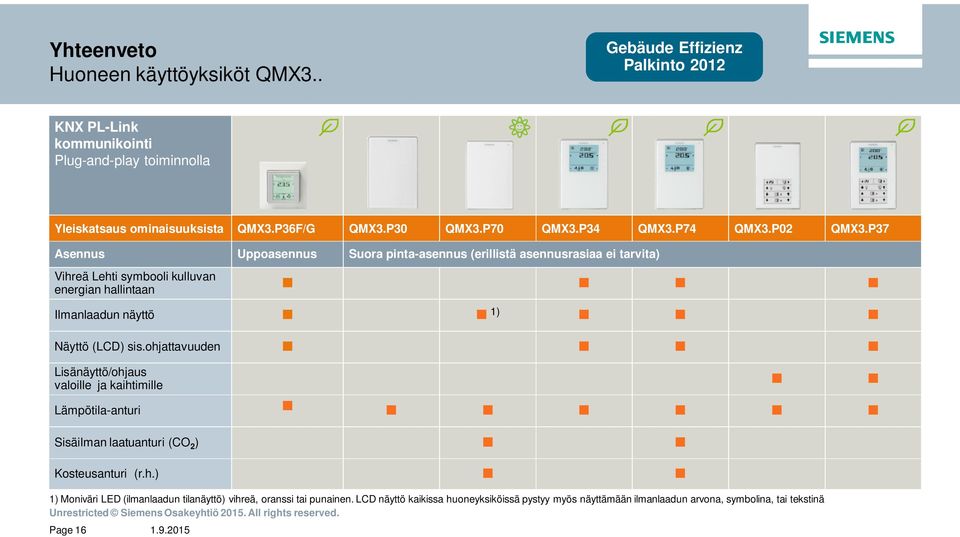

16 Yhteenveto Huoneen käyttöyksiköt QMX3.. Gebäude Effizienz Palkinto 2012 KNX PL-Link kommunikointi Plug-and-play toiminnolla Yleiskatsaus ominaisuuksista QMX3.P36F/G QMX3.P30 QMX3.P70 QMX3.P34 QMX3.P74 QMX3.P02 QMX3.P37 Asennus Uppoasennus Suora pinta-asennus (erillistä asennusrasiaa ei tarvita) Vihreä Lehti symbooli kulluvan energian hallintaan Ilmanlaadun näyttö 1) Näyttö (LCD) sis.ohjattavuuden Lisänäyttö/ohjaus valoille ja kaihtimille 1) Moniväri LED (ilmanlaadun tilanäyttö) vihreä, oranssi tai punainen. LCD näyttö kaikissa huoneyksiköissä pystyy myös näyttämään ilmanlaadun arvona, symbolina, tai tekstinä Page 16 Lämpötila-anturi Sisäilman laatuanturi (CO 2 ) Kosteusanturi (r.h.)

17 Kommunikoivat uppoasenteiset huoneanturit Modulaarinen valikoima antureita mahdollistamaan yhdistelmän Tº, r.h., ja CO 2 samassa huoneyksikössä 2 potentiaalivapata sisääntuloa (esim. Kaihdinten valvontaan, valokytkimille, jne.) Vaihtoehtoinen kytkentä ulkoiselle lämpötilan passiivianturille (esim. sisä- ja ulkolämpötilan keskiarvo laskennalle) Ilmanlaadun näyttö moniväri LED:llä KNX PL-Link kommunikointi Soveltuu Siemens DELTA design kehyksille 'GAMMA' sarja Tukee kaikkia olemassa olevia kansainvälisiä standardeja uppoasennukselle Ulkomuoto sopii täydellisesti QMX3.P36 anturin kanssa Page 17

18 Yhteenveto tyypeistä Uppoasenteiset huoneanturit Kommunikoivat anturit Mitatut arvot Sisääntulot Pohja + Kansi CO 2 Suhteel. kosteus Lämpötila Huoneilman laadun indikaatio Lämpötila passiivinen (NTC 10k) 2 potent. vapaa sisääntulo AQR2570Nx + AQR2532NNW AQR2570Nx + AQR2533NNW AQR2570Nx + AQR2535NNW AQR2576Nx + AQR2530NNW AQR2576Nx + AQR2532NNW AQR2576Nx + AQR2533NNW AQR2576Nx + AQR2535NNW AQR2576Nx + AQR2535NNWQ Page 18

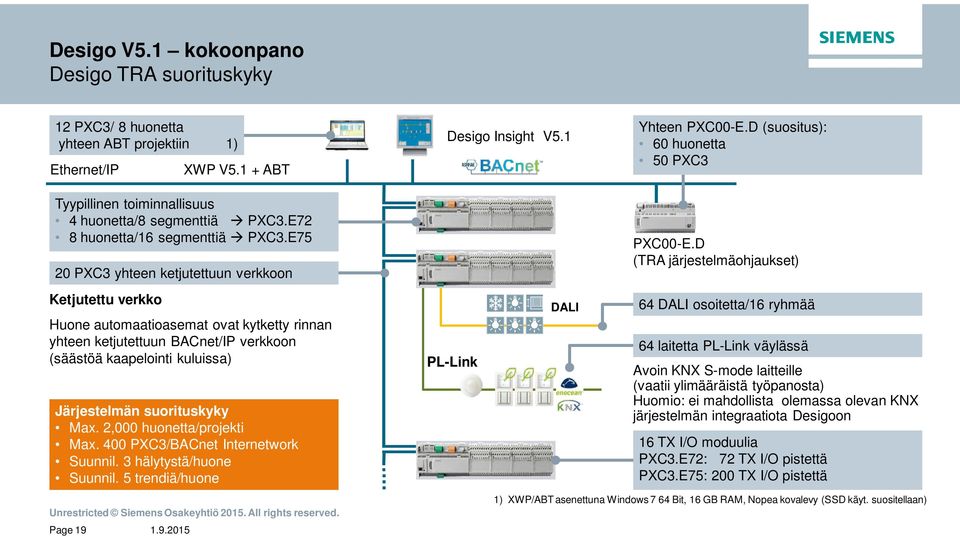

19 Desigo V5.1 kokoonpano Desigo TRA suorituskyky 12 PXC3/ 8 huonetta yhteen ABT projektiin 1) Ethernet/IP XWP V5.1 + ABT Desigo Insight V5.1 Yhteen PXC00-E.D (suositus): 60 huonetta 50 PXC3 Tyypillinen toiminnallisuus 4 huonetta/8 segmenttiä à PXC3.E72 8 huonetta/16 segmenttiä à PXC3.E75 20 PXC3 yhteen ketjutettuun verkkoon Ketjutettu verkko Huone automaatioasemat ovat kytketty rinnan yhteen ketjutettuun BACnet/IP verkkoon (säästöä kaapelointi kuluissa) Järjestelmän suorituskyky Max. 2,000 huonetta/projekti Max. 400 PXC3/BACnet Internetwork Suunnil. 3 hälytystä/huone Suunnil. 5 trendiä/huone Page 19 PL-Link DALI PXC00-E.D (TRA järjestelmäohjaukset) 64 DALI osoitetta/16 ryhmää 64 laitetta PL-Link väylässä Avoin KNX S-mode laitteille (vaatii ylimääräistä työpanosta) Huomio: ei mahdollista olemassa olevan KNX järjestelmän integraatiota Desigoon 16 TX I/O moduulia PXC3.E72: 72 TX I/O pistettä PXC3.E75: 200 TX I/O pistettä 1) XWP/ABT asenettuna Windows 7 64 Bit, 16 GB RAM, Nopea kovalevy (SSD käyt. suositellaan)

20 Yhteystiedot vastaan mielelläni lisäkysymyksiisi. Jaakko Nuottimäki Product Manager Page 20

21 Jaakko Nuottimäki Kiitos paljon mielenkiinnostanne! Page 21 siemens.com/answers
