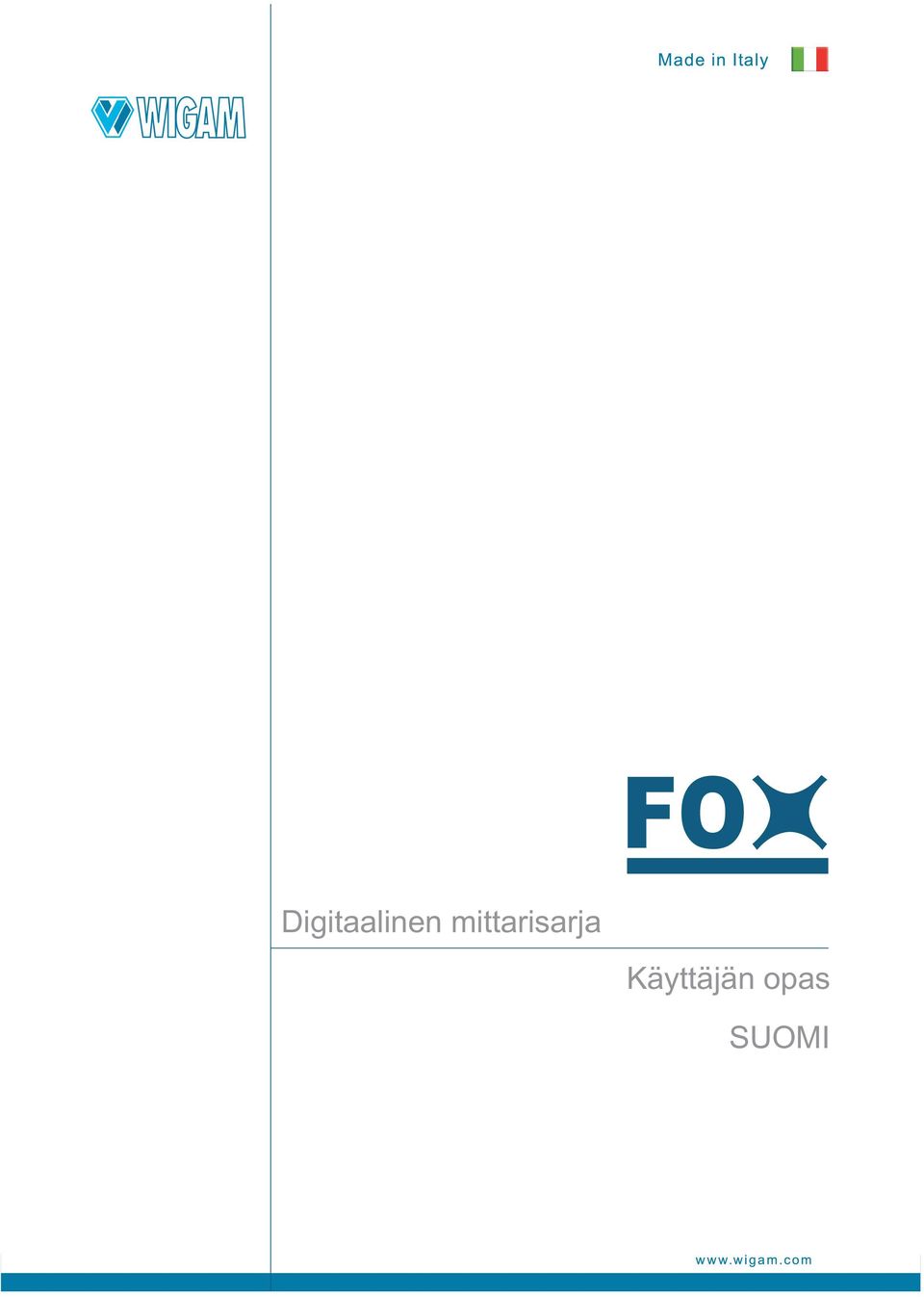

1 FO Digitaalinen mittarisarja Käyttäjän opas SUOMI

2 FOX - Käyttäjän opas

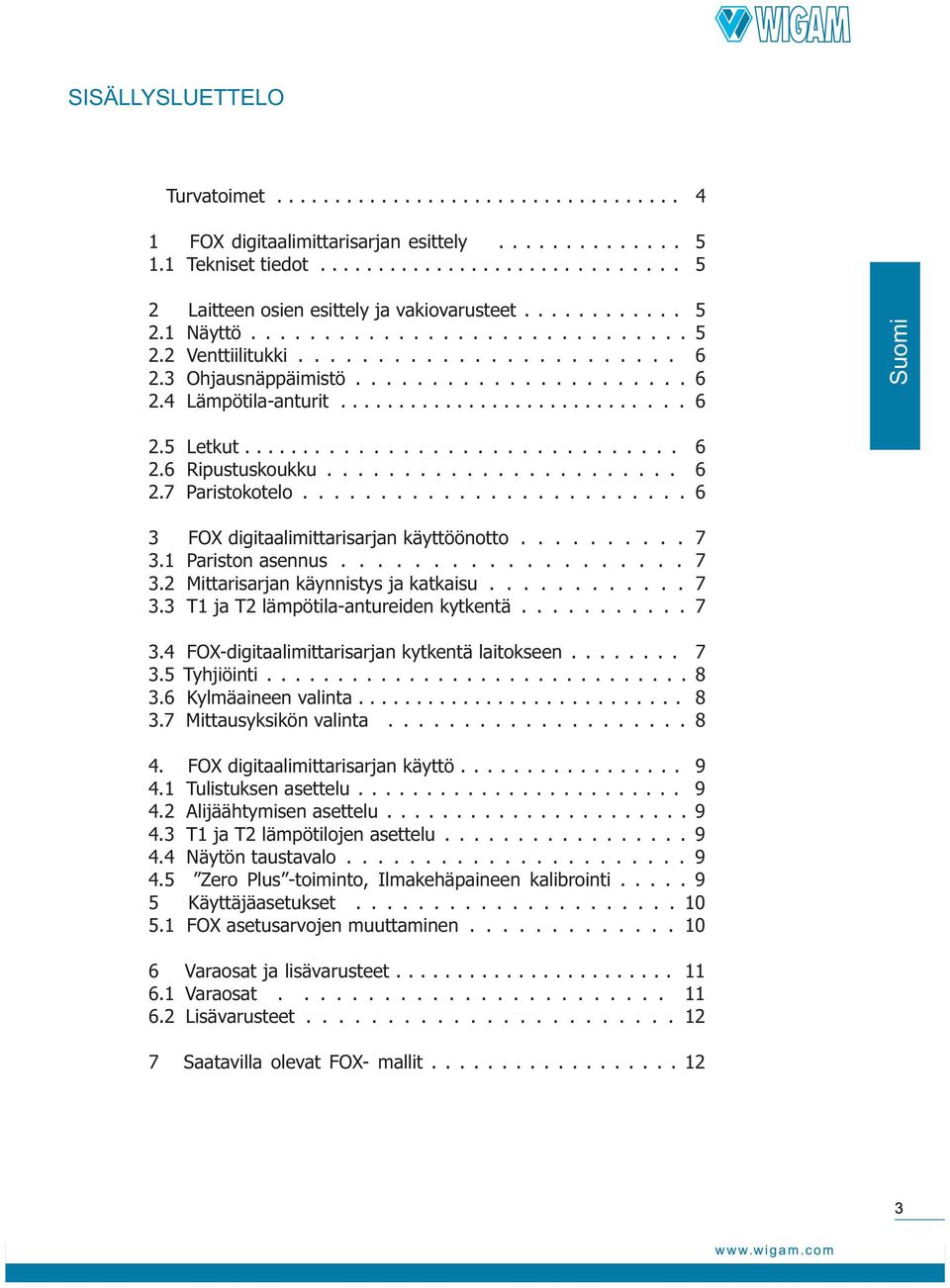

3 SISÄLLYSLUETTELO Turvatoimet FOX digitaalimittarisarjan esittely Tekniset tiedot Laitteen osien esittely ja vakiovarusteet Näyttö Venttiilitukki Ohjausnäppäimistö Lämpötila-anturit Letkut Ripustuskoukku Paristokotelo FOX digitaalimittarisarjan käyttöönotto Pariston asennus Mittarisarjan käynnistys ja katkaisu T1 ja T2 lämpötila-antureiden kytkentä FOX-digitaalimittarisarjan kytkentä laitokseen Tyhjiöinti Kylmäaineen valinta Mittausyksikön valinta FOX digitaalimittarisarjan käyttö Tulistuksen asettelu Alijäähtymisen asettelu T1 ja T2 lämpötilojen asettelu Näytön taustavalo Zero Plus -toiminto, Ilmakehäpaineen kalibrointi Käyttäjäasetukset FOX asetusarvojen muuttaminen Varaosat ja lisävarusteet Varaosat Lisävarusteet Saatavilla olevat FOX- mallit

4 Varoitus Turvatoimenpiteet a) Tämä laite on tarkoitettu vain ammattitaitoisen asentajan käyttöön, joka tuntee kylmätekniikan perusteet, kylmäjärjestelmät, kylmäaineiden ominaisuudet ja mahdolliset riskit joita paineistettu laite saattaa aiheuttaa. b) Lue ohjeet huolellisesti; ohjeiden tarkka noudattaminen takaa käyttäjän turvallisuuden, mittaustulosten tarkkuuden ja laitteen kunnossa pysymisen. c) Ennen laitteen kytkemistä, varmista käytössä olevien letkujen puhtaus ja eheys, jotta laitokseen ei pääse lauhtumattomia kaasuja tai muita epäpuhtauksia. d) Vältä ihokontakteja; alle höyrystymislämpötilainen kylmäaine (-30C ) aiheuttaa paleltumia e) Vältä kylmäainehöyryjen hengittämistä f) Suojalasien ja käsineiden käyttöä suositellaan; kylmäainealtistus saattaa aiheuttaa sokeutumisen ja muita henkilökohtaisia vammoja. g) Kylmäaineen kanssa työskennellessäsi, vältä lähellä olevia avointa liekkiä ja kuumia pintoja; korkeat lämpötilat hajottavat kylmäaineen myrkyllisiksi ja huumaaviksi ainesosiksi, jotka ovat vaarallisia käyttäjälle ja ympäristölle. h) Poista paristo laitteesta pidemmän käyttämättömän jakson ajaksi. i) Älä jätä tyhjää paristoa laitteeseen. j) Käytä laitetta ainoastaan hyvin ilmastoiduissa tiloissa. k) Ennen letkujen laitteistosta irrottamista, ime kylmäaine letkuista takaisin laitteistoon, jotta vältät kylmäaineen pääsyn ympäristöön. l) Laitteen käytön aikana vältettävä kylmäaineen pääsemistä ympäristöön; tätä varotoimea vaaditaan kansainvälisissä ympäristösäädöksissä ja kylmäaineen pääsy työskentelytilaan vaikeuttaa oleellisesti vuotojen löytymistä kylmäaineen saastuttamasta ympäristöstä. m) Suojaa laite putoamiselta. n) Älä muuta varoventtiilien tai laitteen ohjausjärjestelmän kalibrointeja. o) Tyhjentäessäsi kylmäainetta laitoksista joissa on vesikiertoinen höyrystin ja/tai lauhdutin; tyhjennä vesikierto tai pidä kiertopumppu käynnissä koko talteenoton ajan välttääksesi jäätymistä. FOX - Käyttäjän opas

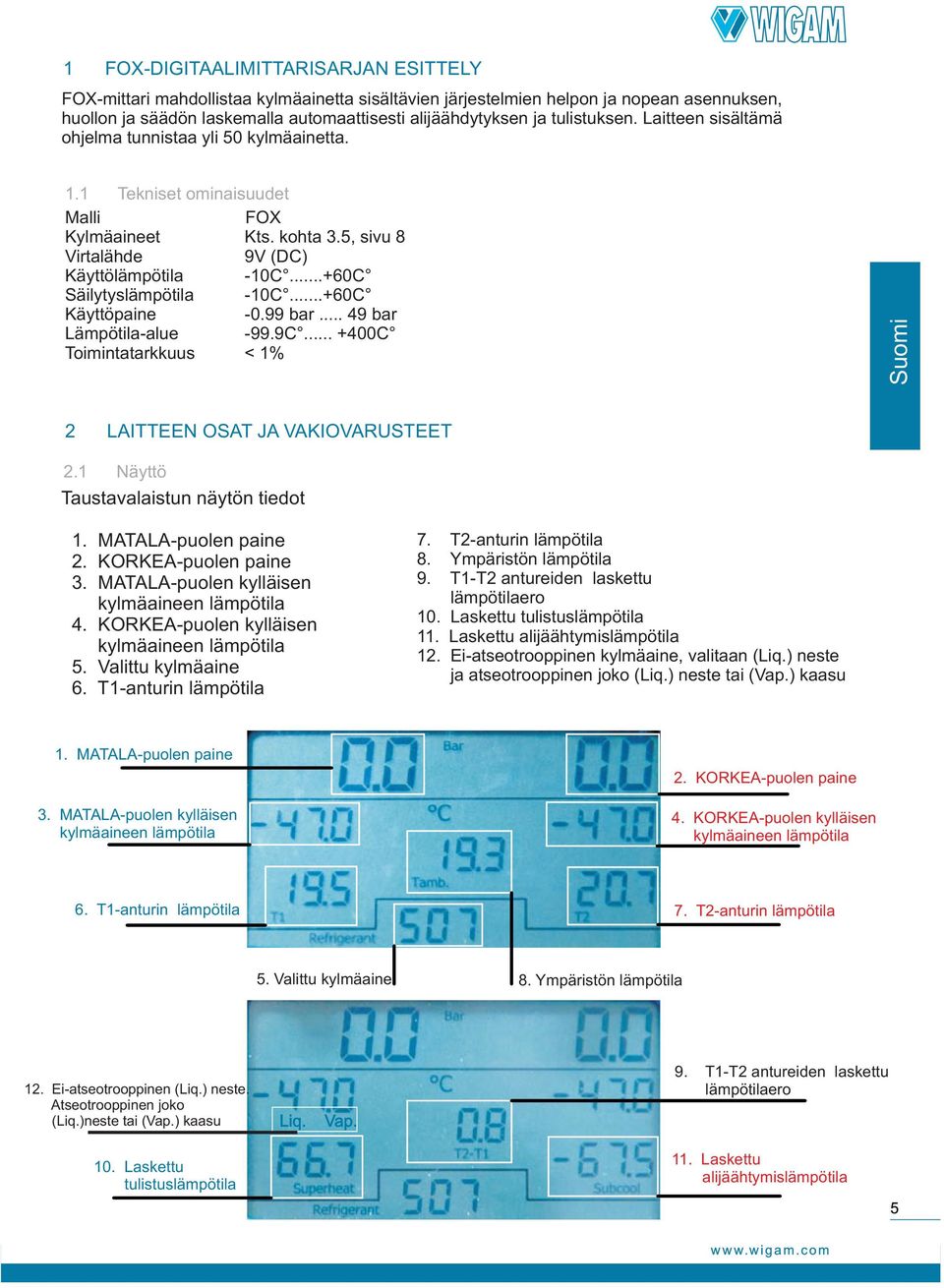

5 1 FOX-DIGITAALIMITTARISARJAN ESITTELY FOX-mittari mahdollistaa kylmäainetta sisältävien järjestelmien helpon ja nopean asennuksen, huollon ja säädön laskemalla automaattisesti alijäähdytyksen ja tulistuksen. Laitteen sisältämä ohjelma tunnistaa yli 50 kylmäainetta. 1.1 Tekniset ominaisuudet Malli FOX Kylmäaineet Kts. kohta 3.5, sivu 8 Virtalähde 9V (DC) Käyttölämpötila -10C...+60C Säilytyslämpötila -10C...+60C Käyttöpaine bar bar Lämpötila-alue -99.9C C Toimintatarkkuus < 1% 2 LAITTEEN OSAT JA VAKIOVARUSTEET 2.1 Näyttö Taustavalaistun näytön tiedot 1. MATALA-puolen paine 2. KORKEA-puolen paine 3. MATALA-puolen kylläisen kylmäaineen lämpötila 4. KORKEA-puolen kylläisen kylmäaineen lämpötila 5. Valittu kylmäaine 6. T1-anturin lämpötila 7. T2-anturin lämpötila 8. Ympäristön lämpötila 9. T1-T2 antureiden laskettu lämpötilaero 10. Laskettu tulistuslämpötila 11. Laskettu alijäähtymislämpötila 12. Ei-atseotrooppinen kylmäaine, valitaan (Liq.) neste ja atseotrooppinen joko (Liq.) neste tai (Vap.) kaasu 1. MATALA-puolen paine 3. MATALA-puolen kylläisen kylmäaineen lämpötila 2. KORKEA-puolen paine 4. KORKEA-puolen kylläisen kylmäaineen lämpötila 6. T1-anturin lämpötila 7. T2-anturin lämpötila 5. Valittu kylmäaine 8. Ympäristön lämpötila 12. Ei-atseotrooppinen (Liq.) neste. Atseotrooppinen joko (Liq.)neste tai (Vap.) kaasu Liq. Vap. 9. T1-T2 antureiden laskettu lämpötilaero 10. Laskettu tulistuslämpötila 11. Laskettu alijäähtymislämpötila

6 2.2 Sulkuventtiilit 4- tie mittarisarjan sulut (LOW-VAC-REF-HIGH) on varustettu kahdella o-renkaalla, jotta varmistetaan sulkujen pitävyys kaikissa toimintaolosuhteissa. Sisäisten paineantureiden tarkkuus on < 1%. 2.3 Toimintopainikkeet Nämä viisi painiketta on mittariston käyttöä ja asetuksia varten. 2.4 Lämpötila-anturit Mittarisarjassa on vakiovarusteena kaksi K-tyypin anturia kolmen metrin kaapeleilla. Kolmas laitteen lämpötila-antureista on kiinteästi laitteen sisällä sijaitseva ympäristön lämpötilaa mittaava anturi. 2.5 Ripustuskoukku FOX mittarisarjan käyttömukavuuden lisäämiseksi laitteessa on ripustuskoukku, jonka voi kiinnittää neljään eri asentoon. TÄRKEÄÄ Palauttaessasi ripustuskoukkua takaisin säilytystaskuunsa, paina koukkua varovasti avoimelta puolelta, jotta et riko mittarisarjan suojamuovia. 2.6 Paristokotelo FOX digitaalimittarisarjan paristokotelo on laitteen takana. Vaihtaessasi paristoa, avaa paristokotelon luukun varmistusruuvi saadaksesi kannen auki. FOX - Käyttäjän opas

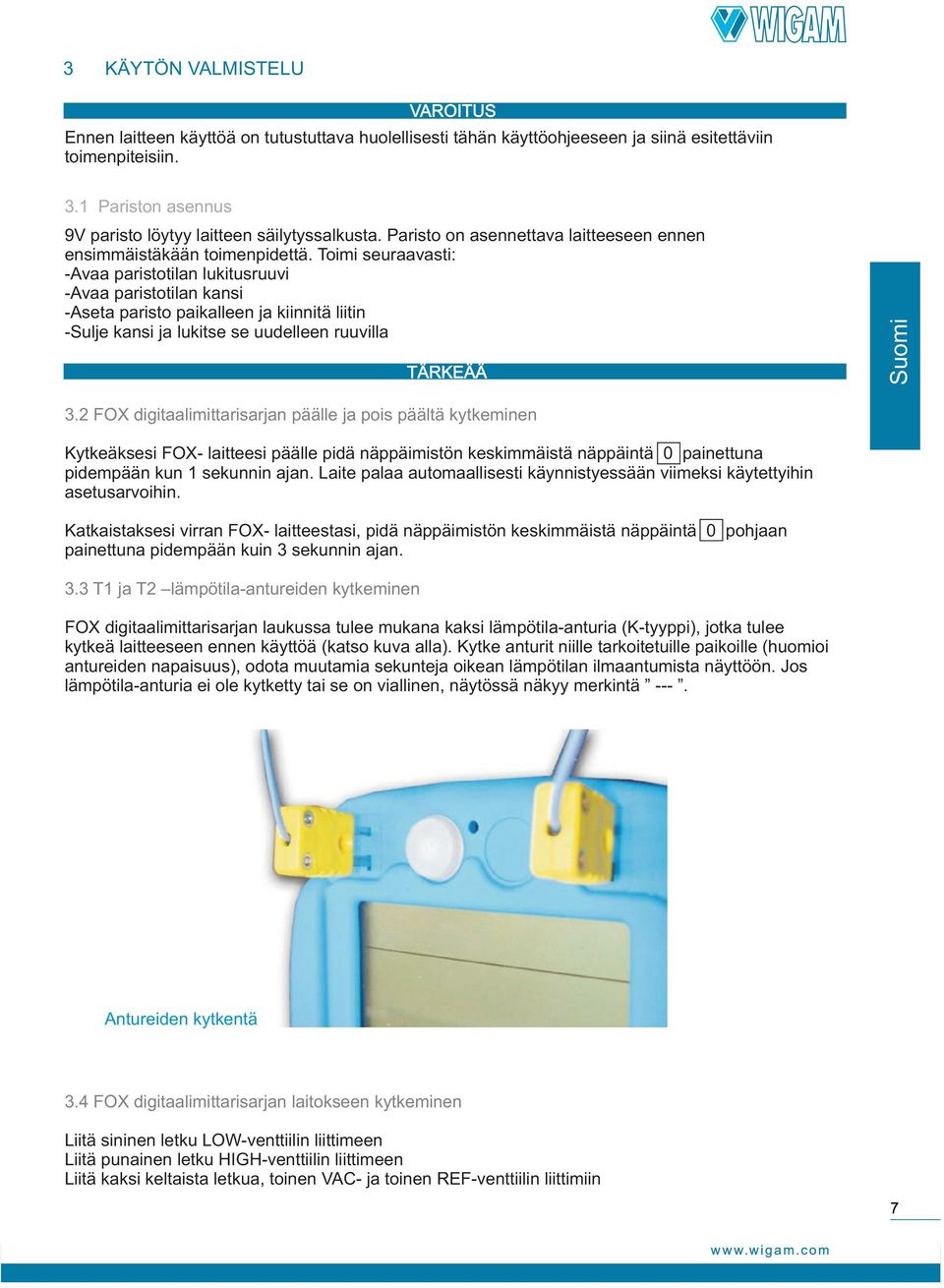

7 3 KÄYTÖN VALMISTELU VAROITUS Ennen laitteen käyttöä on tutustuttava huolellisesti tähän käyttöohjeeseen ja siinä esitettäviin toimenpiteisiin. 3.1 Pariston asennus 9V paristo löytyy laitteen säilytyssalkusta. Paristo on asennettava laitteeseen ennen ensimmäistäkään toimenpidettä. Toimi seuraavasti: -Avaa paristotilan lukitusruuvi -Avaa paristotilan kansi -Aseta paristo paikalleen ja kiinnitä liitin -Sulje kansi ja lukitse se uudelleen ruuvilla TÄRKEÄÄ 3.2 FOX digitaalimittarisarjan päälle ja pois päältä kytkeminen Kytkeäksesi FOX- laitteesi päälle pidä näppäimistön keskimmäistä näppäintä 0 painettuna pidempään kun 1 sekunnin ajan. Laite palaa automaallisesti käynnistyessään viimeksi käytettyihin asetusarvoihin. Katkaistaksesi virran FOX- laitteestasi, pidä näppäimistön keskimmäistä näppäintä 0 pohjaan painettuna pidempään kuin 3 sekunnin ajan. 3.3 T1 ja T2 lämpötila-antureiden kytkeminen FOX digitaalimittarisarjan laukussa tulee mukana kaksi lämpötila-anturia (K-tyyppi), jotka tulee kytkeä laitteeseen ennen käyttöä (katso kuva alla). Kytke anturit niille tarkoitetuille paikoille (huomioi antureiden napaisuus), odota muutamia sekunteja oikean lämpötilan ilmaantumista näyttöön. Jos lämpötila-anturia ei ole kytketty tai se on viallinen, näytössä näkyy merkintä ---. Antureiden kytkentä 3.4 FOX digitaalimittarisarjan laitokseen kytkeminen Liitä sininen letku LOW-venttiilin liittimeen Liitä punainen letku HIGH-venttiilin liittimeen Liitä kaksi keltaista letkua, toinen VAC- ja toinen REF-venttiilin liittimiin

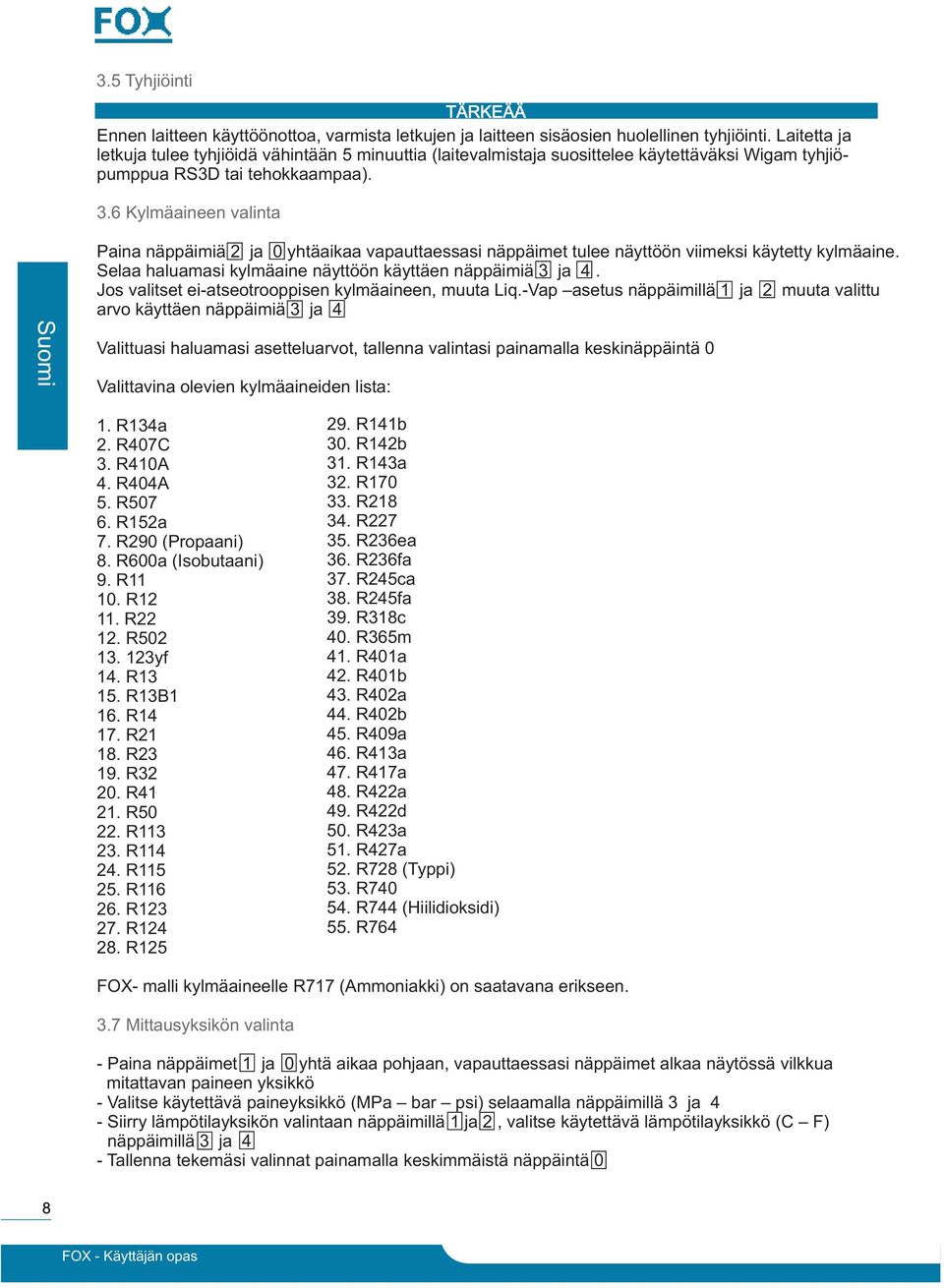

8 3.5 Tyhjiöinti TÄRKEÄÄ Ennen laitteen käyttöönottoa, varmista letkujen ja laitteen sisäosien huolellinen tyhjiöinti. Laitetta ja letkuja tulee tyhjiöidä vähintään 5 minuuttia (laitevalmistaja suosittelee käytettäväksi Wigam tyhjiöpumppua RS3D tai tehokkaampaa). 3.6 Kylmäaineen valinta Paina näppäimiä 2 ja 0 yhtäaikaa vapauttaessasi näppäimet tulee näyttöön viimeksi käytetty kylmäaine. Selaa haluamasi kylmäaine näyttöön käyttäen näppäimiä 3 ja 4. Jos valitset ei-atseotrooppisen kylmäaineen, muuta Liq.-Vap asetus näppäimillä 1 ja 2 muuta valittu arvo käyttäen näppäimiä 3 ja 4 Valittuasi haluamasi asetteluarvot, tallenna valintasi painamalla keskinäppäintä 0 Valittavina olevien kylmäaineiden lista: 1. R134a 2. R407C 3. R410A 4. R404A 5. R R152a 7. R290 (Propaani) 8. R600a (Isobutaani) 9. R R R R yf 14. R R13B1 16. R R R R R R R R R R R R R R141b 30. R142b 31. R143a 32. R R R R236ea 36. R236fa 37. R245ca 38. R245fa 39. R318c 40. R365m 41. R401a 42. R401b 43. R402a 44. R402b 45. R409a 46. R413a 47. R417a 48. R422a 49. R422d 50. R423a 51. R427a 52. R728 (Typpi) 53. R R744 (Hiilidioksidi) 55. R764 FOX- malli kylmäaineelle R717 (Ammoniakki) on saatavana erikseen. 3.7 Mittausyksikön valinta - Paina näppäimet 1 ja 0 yhtä aikaa pohjaan, vapauttaessasi näppäimet alkaa näytössä vilkkua mitattavan paineen yksikkö - Valitse käytettävä paineyksikkö (MPa bar psi) selaamalla näppäimillä 3 ja 4 - Siirry lämpötilayksikön valintaan näppäimillä 1 ja 2, valitse käytettävä lämpötilayksikkö (C F) näppäimillä 3 ja 4 - Tallenna tekemäsi valinnat painamalla keskimmäistä näppäintä 0 FOX - Käyttäjän opas

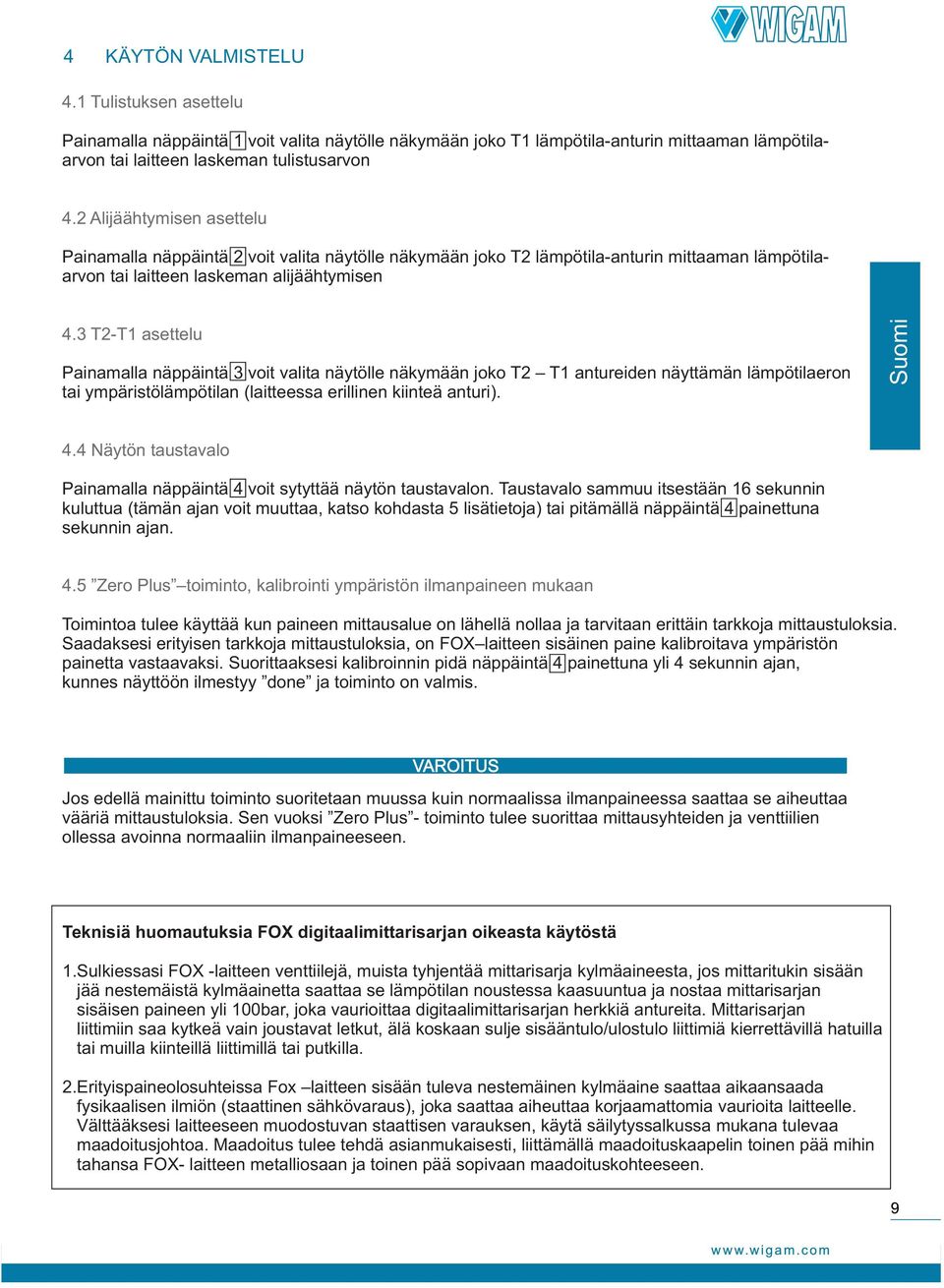

9 4 KÄYTÖN VALMISTELU 4.1 Tulistuksen asettelu Painamalla näppäintä 1 voit valita näytölle näkymään joko T1 lämpötila-anturin mittaaman lämpötilaarvon tai laitteen laskeman tulistusarvon 4.2 Alijäähtymisen asettelu Painamalla näppäintä 2 voit valita näytölle näkymään joko T2 lämpötila-anturin mittaaman lämpötilaarvon tai laitteen laskeman alijäähtymisen 4.3 T2-T1 asettelu Painamalla näppäintä 3 voit valita näytölle näkymään joko T2 T1 antureiden näyttämän lämpötilaeron tai ympäristölämpötilan (laitteessa erillinen kiinteä anturi). 4.4 Näytön taustavalo Painamalla näppäintä 4 voit sytyttää näytön taustavalon. Taustavalo sammuu itsestään 16 sekunnin kuluttua (tämän ajan voit muuttaa, katso kohdasta 5 lisätietoja) tai pitämällä näppäintä 4 painettuna sekunnin ajan. 4.5 Zero Plus toiminto, kalibrointi ympäristön ilmanpaineen mukaan Toimintoa tulee käyttää kun paineen mittausalue on lähellä nollaa ja tarvitaan erittäin tarkkoja mittaustuloksia. Saadaksesi erityisen tarkkoja mittaustuloksia, on FOX laitteen sisäinen paine kalibroitava ympäristön painetta vastaavaksi. Suorittaaksesi kalibroinnin pidä näppäintä 4 painettuna yli 4 sekunnin ajan, kunnes näyttöön ilmestyy done ja toiminto on valmis. VAROITUS Jos edellä mainittu toiminto suoritetaan muussa kuin normaalissa ilmanpaineessa saattaa se aiheuttaa vääriä mittaustuloksia. Sen vuoksi Zero Plus - toiminto tulee suorittaa mittausyhteiden ja venttiilien ollessa avoinna normaaliin ilmanpaineeseen. Teknisiä huomautuksia FOX digitaalimittarisarjan oikeasta käytöstä 1.Sulkiessasi FOX -laitteen venttiilejä, muista tyhjentää mittarisarja kylmäaineesta, jos mittaritukin sisään jää nestemäistä kylmäainetta saattaa se lämpötilan noustessa kaasuuntua ja nostaa mittarisarjan sisäisen paineen yli 100bar, joka vaurioittaa digitaalimittarisarjan herkkiä antureita. Mittarisarjan liittimiin saa kytkeä vain joustavat letkut, älä koskaan sulje sisääntulo/ulostulo liittimiä kierrettävillä hatuilla tai muilla kiinteillä liittimillä tai putkilla. 2.Erityispaineolosuhteissa Fox laitteen sisään tuleva nestemäinen kylmäaine saattaa aikaansaada fysikaalisen ilmiön (staattinen sähkövaraus), joka saattaa aiheuttaa korjaamattomia vaurioita laitteelle. Välttääksesi laitteeseen muodostuvan staattisen varauksen, käytä säilytyssalkussa mukana tulevaa maadoitusjohtoa. Maadoitus tulee tehdä asianmukaisesti, liittämällä maadoituskaapelin toinen pää mihin tahansa FOX- laitteen metalliosaan ja toinen pää sopivaan maadoituskohteeseen.

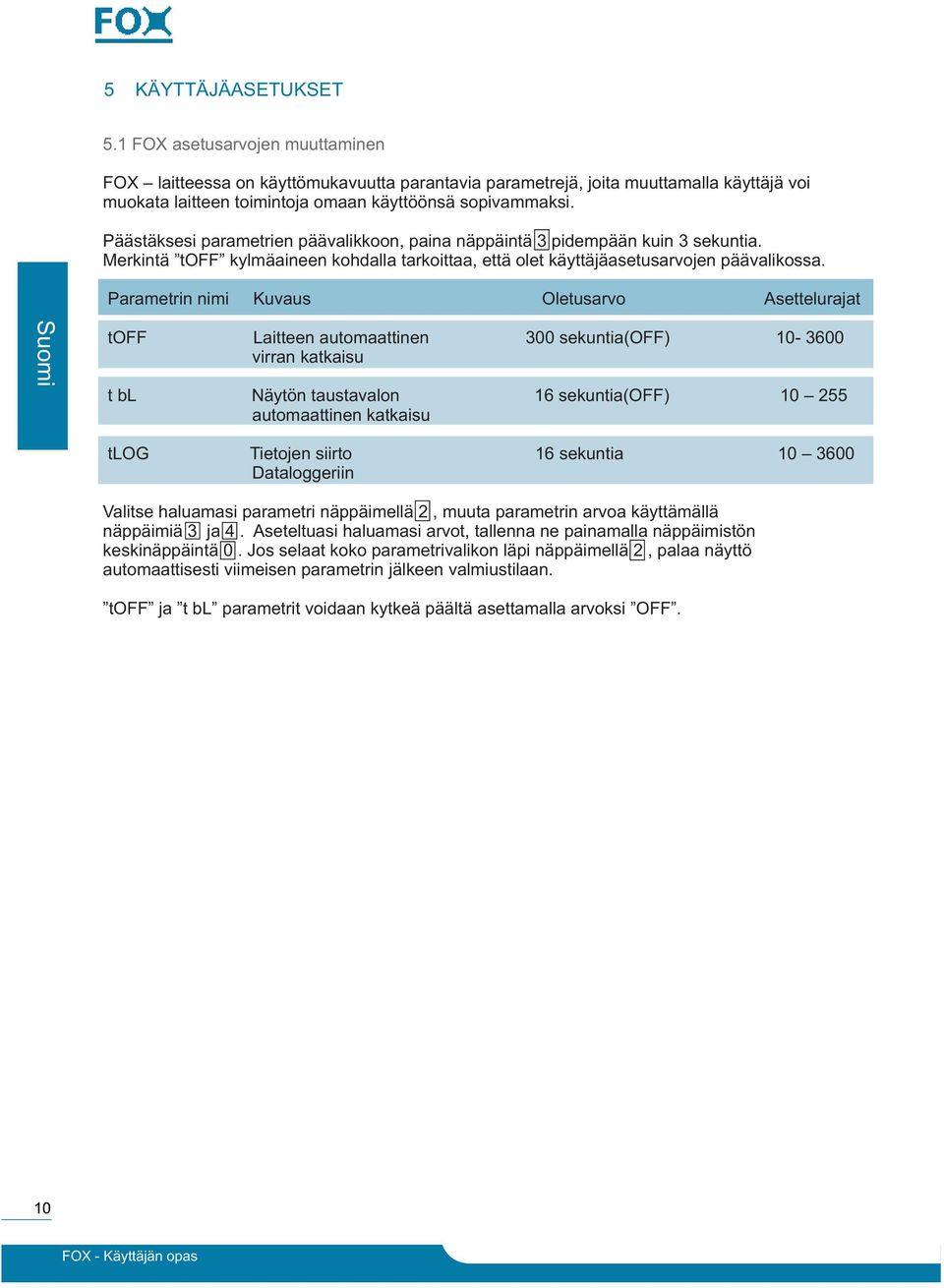

10 5 KÄYTTÄJÄASETUKSET 5.1 FOX asetusarvojen muuttaminen FOX laitteessa on käyttömukavuutta parantavia parametrejä, joita muuttamalla käyttäjä voi muokata laitteen toimintoja omaan käyttöönsä sopivammaksi. Päästäksesi parametrien päävalikkoon, paina näppäintä 3 pidempään kuin 3 sekuntia. Merkintä toff kylmäaineen kohdalla tarkoittaa, että olet käyttäjäasetusarvojen päävalikossa. Parametrin nimi Kuvaus Oletusarvo Asettelurajat toff Laitteen automaattinen 300 sekuntia(off) virran katkaisu t bl Näytön taustavalon 16 sekuntia(off) automaattinen katkaisu tlog Tietojen siirto 16 sekuntia Dataloggeriin Valitse haluamasi parametri näppäimellä 2, muuta parametrin arvoa käyttämällä näppäimiä 3 ja 4. Aseteltuasi haluamasi arvot, tallenna ne painamalla näppäimistön keskinäppäintä 0. Jos selaat koko parametrivalikon läpi näppäimellä 2, palaa näyttö automaattisesti viimeisen parametrin jälkeen valmiustilaan. toff ja t bl parametrit voidaan kytkeä päältä asettamalla arvoksi OFF. FOX - Käyttäjän opas

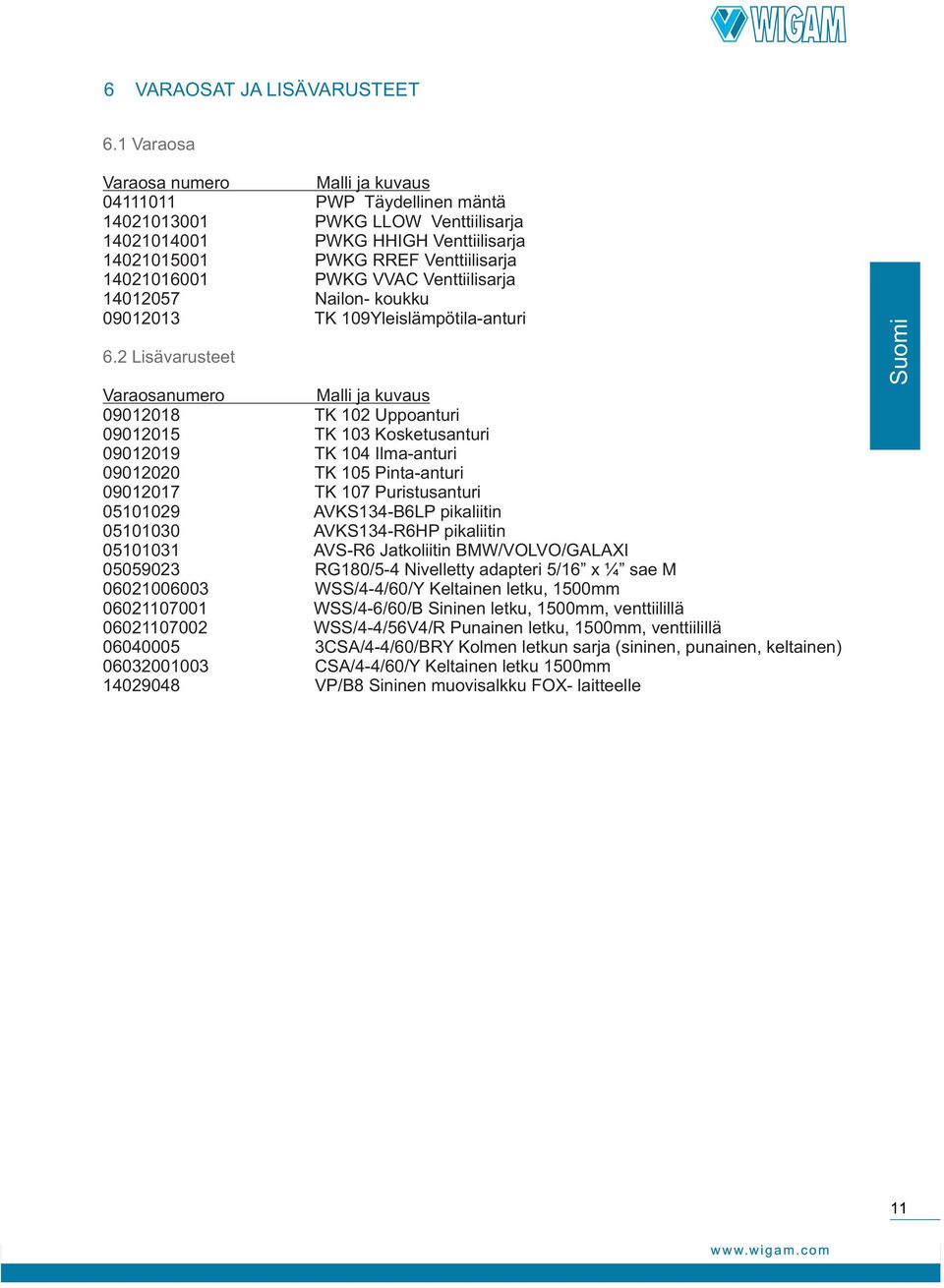

11 6 VARAOSAT JA LISÄVARUSTEET 6.1 Varaosa Varaosa numero Malli ja kuvaus PWP Täydellinen mäntä PWKG LLOW Venttiilisarja PWKG HHIGH Venttiilisarja PWKG RREF Venttiilisarja PWKG VVAC Venttiilisarja Nailon- koukku TK 109Yleislämpötila-anturi 6.2 Lisävarusteet Varaosanumero Malli ja kuvaus TK 102 Uppoanturi TK 103 Kosketusanturi TK 104 Ilma-anturi TK 105 Pinta-anturi TK 107 Puristusanturi AVKS134-B6LP pikaliitin AVKS134-R6HP pikaliitin AVS-R6 Jatkoliitin BMW/VOLVO/GALAXI RG180/5-4 Nivelletty adapteri 5/16 x ¼ sae M WSS/4-4/60/Y Keltainen letku, 1500mm WSS/4-6/60/B Sininen letku, 1500mm, venttiilillä WSS/4-4/56V4/R Punainen letku, 1500mm, venttiilillä CSA/4-4/60/BRY Kolmen letkun sarja (sininen, punainen, keltainen) CSA/4-4/60/Y Keltainen letku 1500mm VP/B8 Sininen muovisalkku FOX- laitteelle

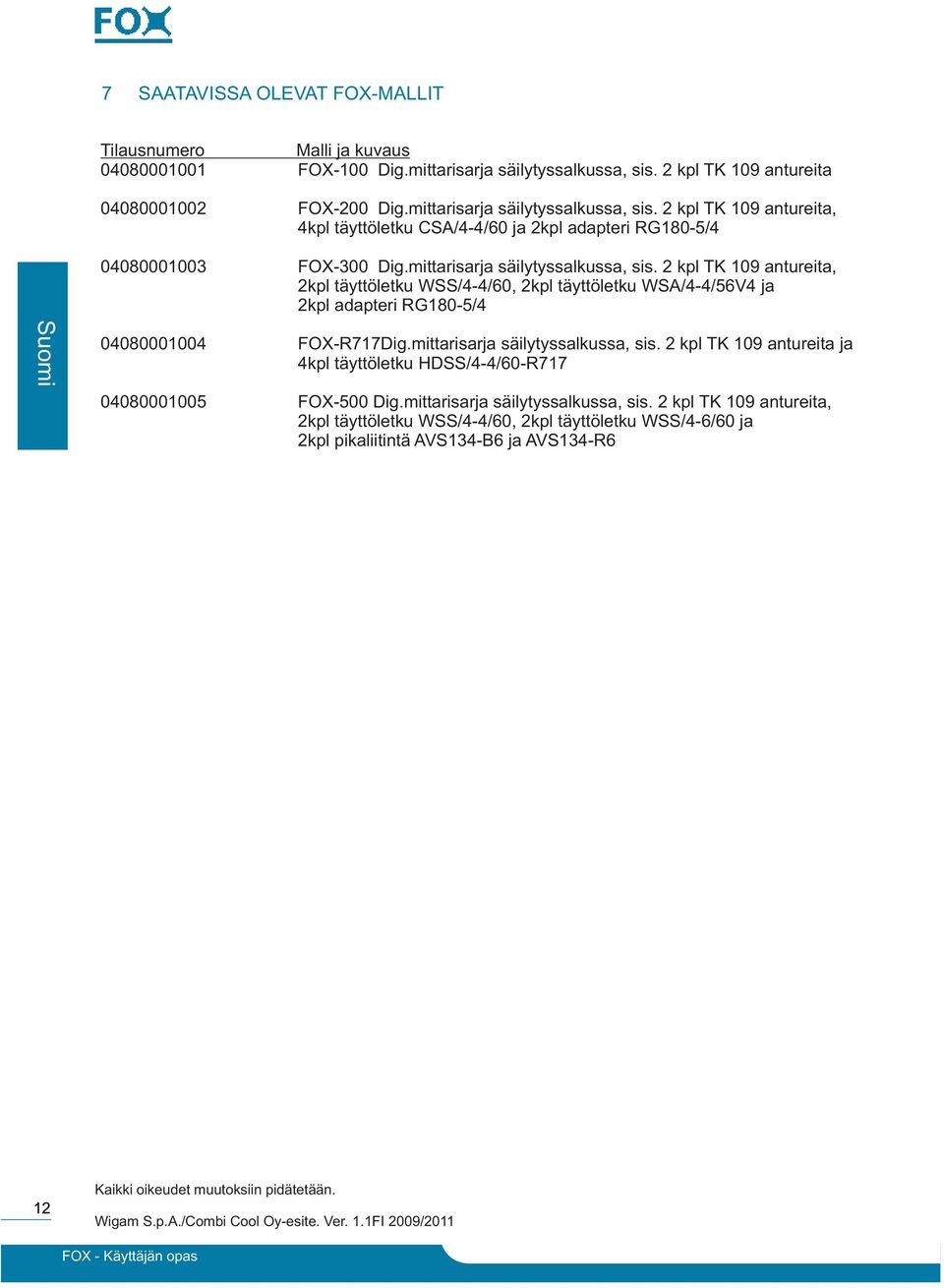

12 7 SAATAVISSA OLEVAT FOX-MALLIT Tilausnumero Malli ja kuvaus FOX-100 Dig.mittarisarja säilytyssalkussa, sis. 2 kpl TK 109 antureita FOX-200 Dig.mittarisarja säilytyssalkussa, sis. 2 kpl TK 109 antureita, 4kpl täyttöletku CSA/4-4/60 ja 2kpl adapteri RG180-5/ FOX-300 Dig.mittarisarja säilytyssalkussa, sis. 2 kpl TK 109 antureita, 2kpl täyttöletku WSS/4-4/60, 2kpl täyttöletku WSA/4-4/56V4 ja 2kpl adapteri RG180-5/ FOX-R717Dig.mittarisarja säilytyssalkussa, sis. 2 kpl TK 109 antureita ja 4kpl täyttöletku HDSS/4-4/60-R FOX-500 Dig.mittarisarja säilytyssalkussa, sis. 2 kpl TK 109 antureita, 2kpl täyttöletku WSS/4-4/60, 2kpl täyttöletku WSS/4-6/60 ja 2kpl pikaliitintä AVS134-B6 ja AVS134-R6 Kaikki oikeudet muutoksiin pidätetään. Wigam S.p.A./Combi Cool Oy-esite. Ver. 1.1FI 2009/2011 FOX - Käyttäjän opas
