1 INTEGROITU VALAISINRATKAISU X-reunamuodolla varustetut ROCKFONalakattolevyt ja Fagerhult Notor REC LED

2 Mukautettu ratkaisu Kun ROCKFONin tyylikäs X-reunamuoto yhdistetään Fagerhultin uppoasennettaviin Notor REC LED -valaisimiin, saadaan tyylikäs integroitu alakattoratkaisu, jonka asentaminen säästää aikaa ja rahaa. Se soveltuu erikoisasennuksiin, eikä alakattoon tarvitse tehdä aukkoja. Kaikki kuvissa näkyvät ratkaisut on mukautettu huolellisesti, joten alakaton ilmeestä tulee mahdollisimman hallittu. Tyylikäs alakatto ROCKFON-levyjen piiloon jäävä X-reunamuoto antaa alakatolle tyylikkään ja linjakkaan ilmeen. Samalla se tuo tullessaan parhaat tekniset ominaisuudet akustiikkaan, valonheijastukseen, paloturvallisuuteen ja kosteudenkestoon. Alakatot voidaan päättää tyylikkääseen alumiiniseen reunaprofiiliin, jolloin ilmeestä tulee täsmällinen ja pelkistetty. Alakaton ja seinän liitos on täysin suora alumiininen linja. Alumiininen reunaprofiili sointuu Notor REC -valaisimiin, joten kokonaisuudesta tulee näyttävä. Vaikka alakaton listajärjestelmä jää piiloon, asennuksessa voidaan käyttää perinteistä T24-järjestelmää, jota käytetään esimerkiksi asennettaessa A- tai E-reunamuodoilla varustettuja levyjä, jolloin listajärjestelmät näkyvät. Kaikki levyt voidaan irrottaa. Tove Ditlevsensin koulu, Kööpenhamina

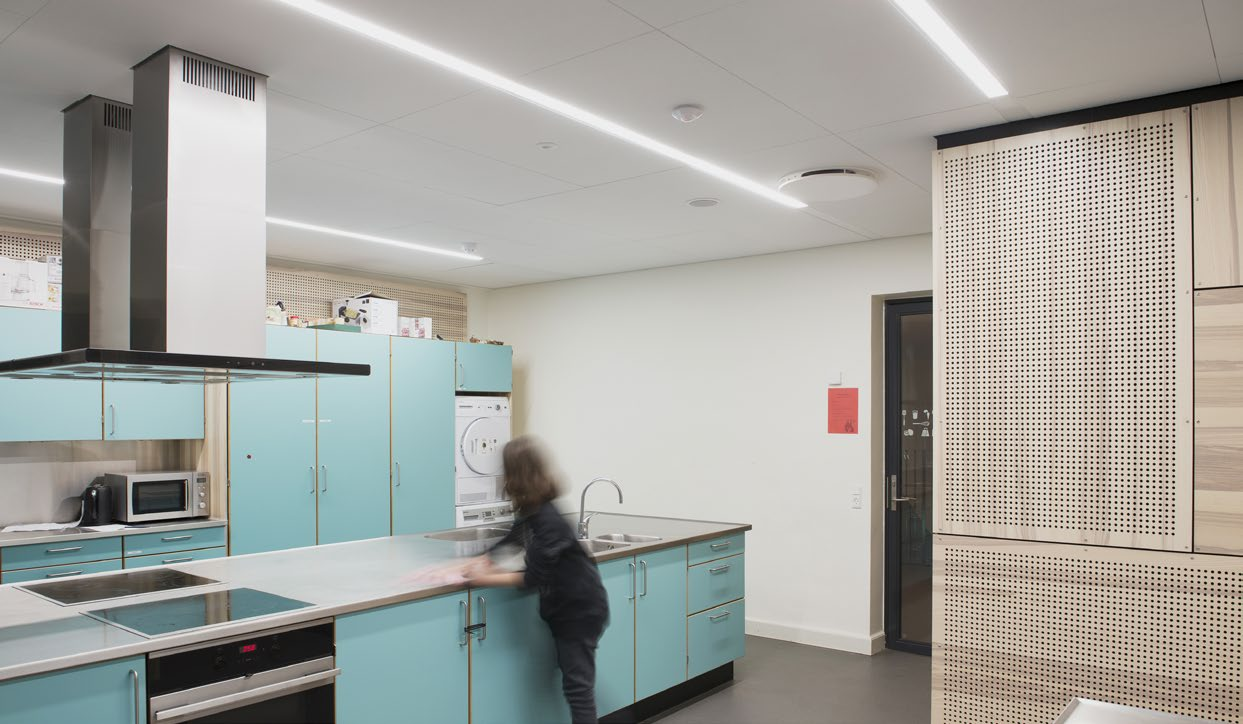

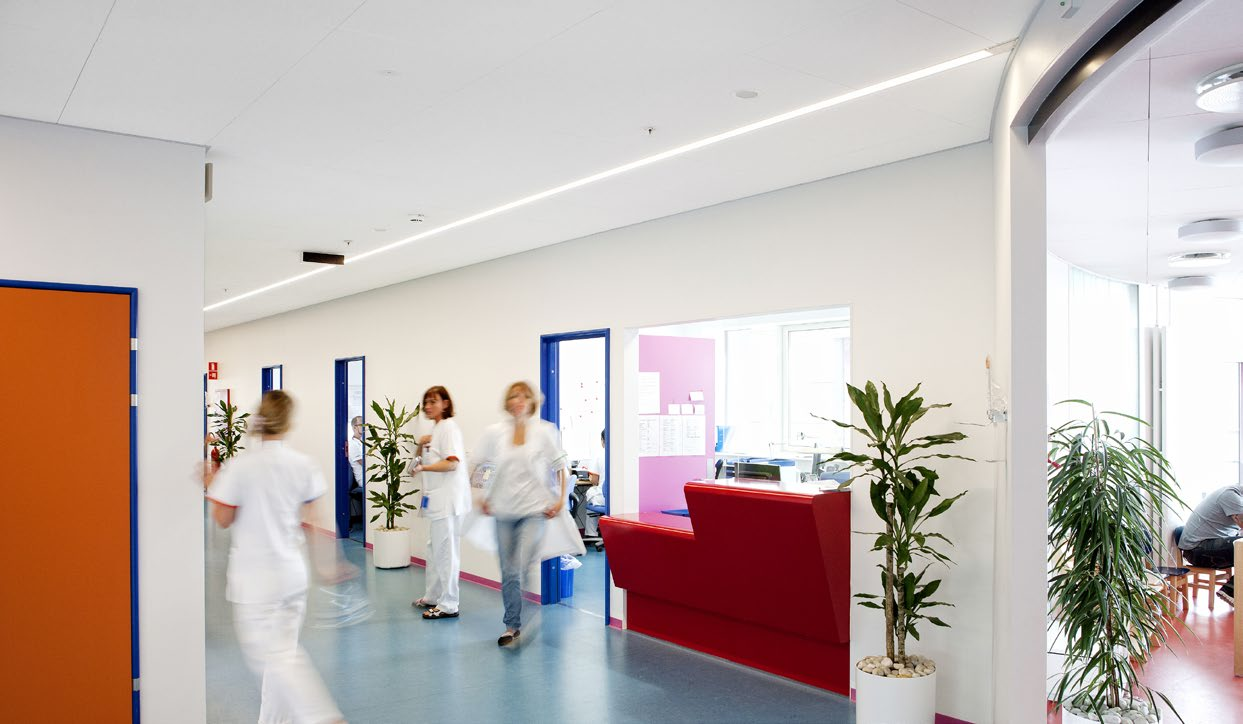

3 Hillityn tyylikäs valaisin Upotettavan Notor REC LED -valaisimen avulla alakattoon voidaan muodostaa valolinjoja. Huomaamaton, pelkistetty ja rauhallinen ilme korostaa arkkitehtuuria. Pienikokoiset Notor REC LED -valaisimet ovat erittäin energiatehokkaita ja pitkäikäisiä. Notor REC LED -valaisimen huomaamaton runko on alumiinia. Sitä ei pelkästään upoteta alakattoon, vaan se integroidaan osaksi sitä. LED-valo säteilee joka nurkkaan. Katkeamaton valonauha myötäilee alakattoa osana sitä. LED-valo ei aiheuta häiriöitä näkökenttään. Tyypillinen NOTOR REC -valaisinlinjojen välinen etäisyys on 2,4 metriä, joten ne valaisevat ihanteellisesti ja kuluttavat vain vähän energiaa. Herlevin sairaala

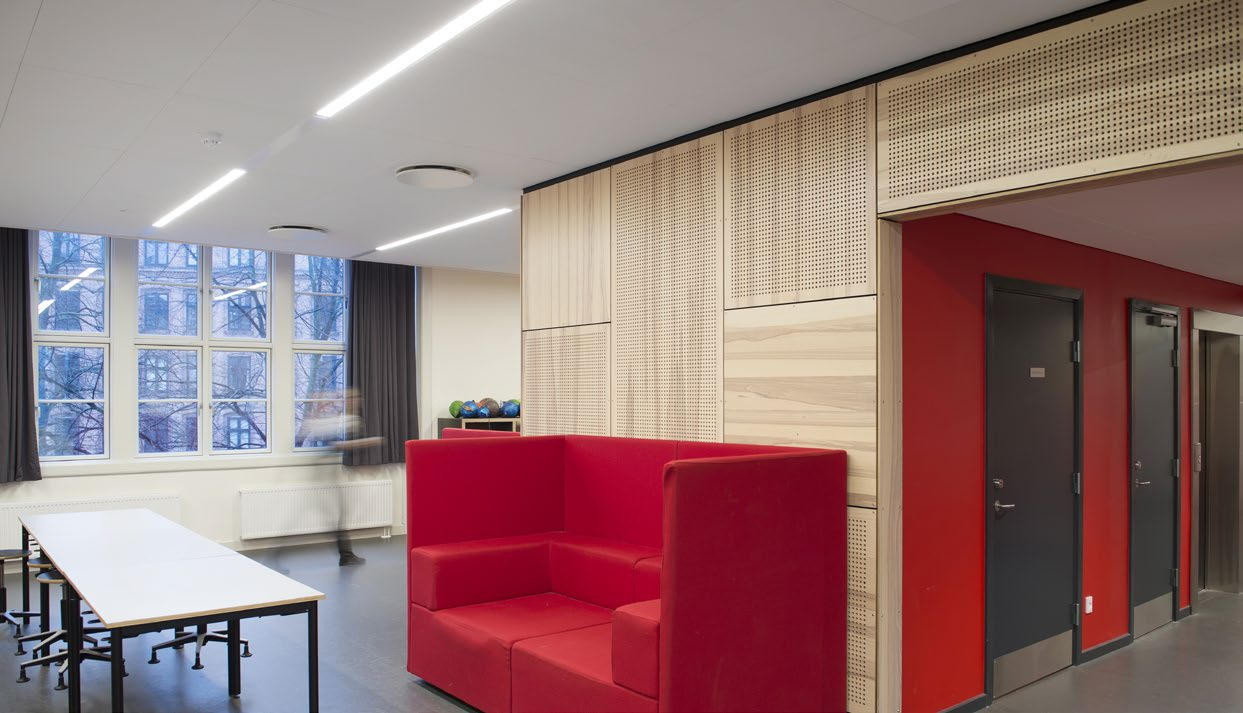

4 1. Läpikulkeva valaistus Yhtenäinen valonauha seinästä seinään Ratkaisu 1.1 Notor REC -valaisimet asennetaan seinästä seinään ulottuviksi yhtenäisiksi valonauhoiksi. ROCKFONin X-reunamuodolla varustetut alakattolevyt asennetaan suoraan kulmaan valaisimiin nähden. Tämän asennusmenetelmän avulla huonetila jaetaan luonnollisen tuntuisiin kenttiin. Enintään 1800 x 600 mm:n kokoiset X-reunamuodolla varustetut ROCKFONalakattolevyt voidaan asentaa tämän periaatteen mukaan. Sitä voidaan soveltaa myös neliönmuotoisiin 600 x 600 mm:n kokoisiin X-reunamuodolla varustettuihin ROCKFONalakattolevyihin. Silloin käytetään 1200 mm:n poikittaisprofiilia, joka työnnetään valaisimeen 600 mm:n välein. Tove Ditlevsensin koulu, Kööpenhamina

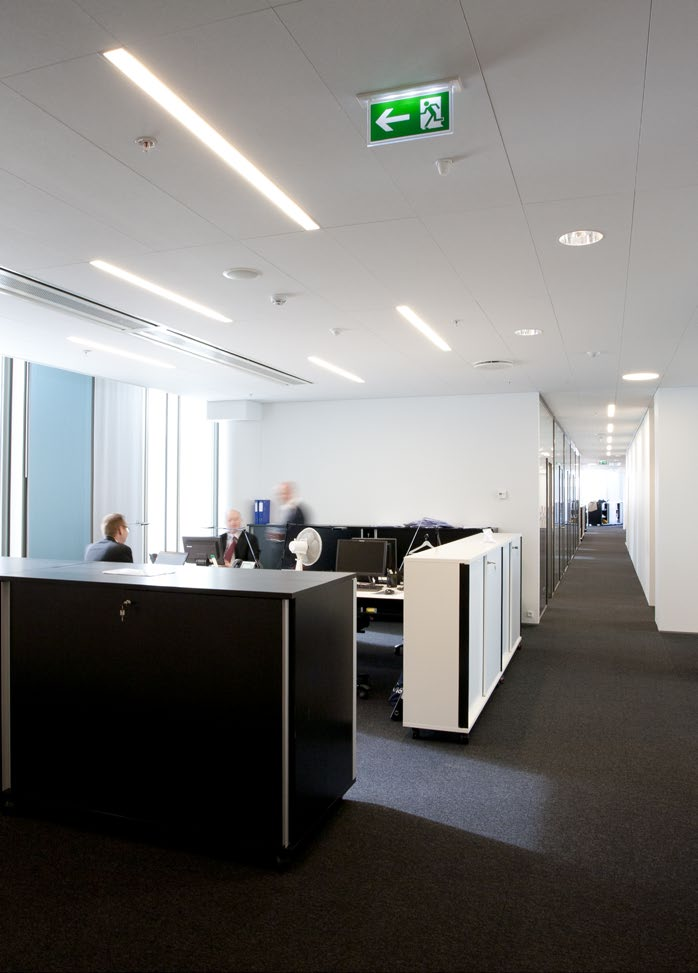

5 Tyypin 1.1 ja 1.2 ratkaisujen avulla valaisimet voidaan asentaa seinästä seinään kulkevaan uraan, jolloin joko muodostuu katkeamaton tai peitekannen avulla jaoteltu valonauha. X-reunamuodolla varustetut ROCKFON-levyt voidaan asentaa joko samansuuntaisesti tai suoraan kulmaan valaisinuraan nähden. Käytettävissä on 2 vaihtoehtoista alakaton ilmettä. Ratkaisu 1.2 NOTOR REC LED -valaisimet asennetaan seinästä seinään ulottuviksi yhtenäisiksi valonauhoiksi. X-reunamuodolla varustetut ROCKFON-alakattolevyt asennetaan valaisimien suuntaisesti. Tämä asennusmenetelmä korostaa huonetilan pituutta. Enintään 2400 x 600 mm:n kokoiset X-reunamuodolla varustetut ROCKFONalakattolevyt voidaan asentaa tämän periaatteen mukaan. Dong, Virum

6 2. Kentiksi ryhmitellyt valaisimet Yksittäiset valonauhat Ratkaisu 2.1 Notor REC LED -valaisimet asennetaan yksittäisiksi valonauhoiksi kantavien profiilien avulla. Tämän ratkaisun avulla valaisimien pituus voidaan mukauttaa levykenttiin. Tällöin valaistaan ihanteellisesti ja alakaton muodolla voidaan leikitellä. Kun valaisinkenttä päättyy, tämä ratkaisu muodostaa siistin ja helposti asennettavan siirtymän akustiseen alakattoon.

7 Yksittäiset valonauhat asennetaan vähintään yhteen levykenttään. Jokainen valonauha mukautuu levykenttiin tarkasti. Valonauha voidaan asentaa levyjen keskilinjaan tai jättää piiloon sen mukaan, kuinka leveä valonauha on suhteessa keskilinjaan. Ratkaisu 2.2 Notor REC LED -valaisimet asennetaan yksittäisiksi valonauhoiksi koko levyn pituussuunnassa. Tämä ratkaisu soveltuu erityisesti alueille, joilla valaisimien ei haluta ulottuvan seinästä seinään. X-reunamuodolla varustetut ROCKFON-levyt toimitetaan leveydeltään valaisimien mittoihin soveltuvina, joten mukauttamista tai leikkaamista ei tarvita. Valaisimet toimitetaan tätä ratkaisua varten 600 mm:n pituisina. DTU, Lyngby

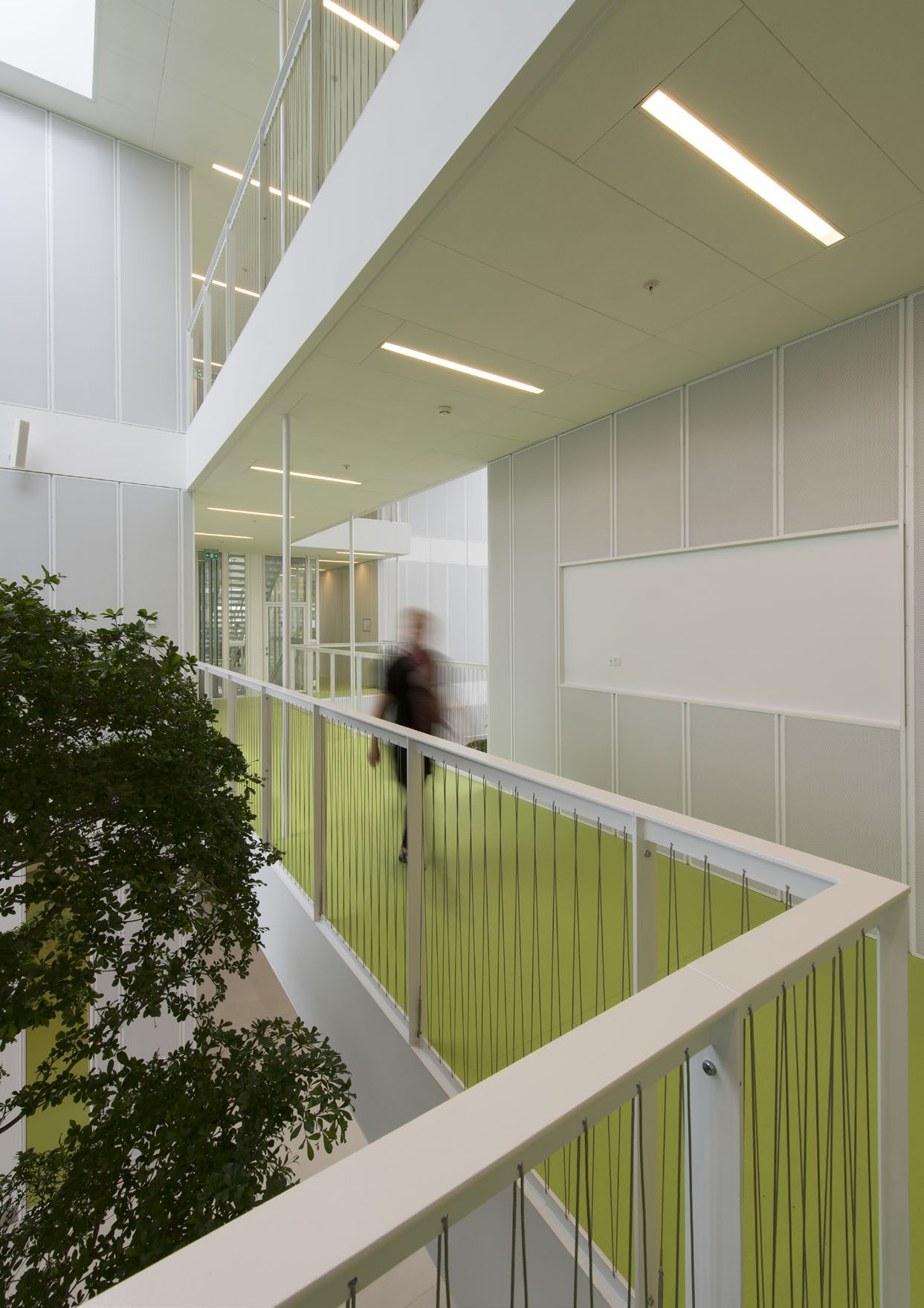

8 3. Valaisin levyssä Yksittäinen valonauha Ratkaisu 3.1 Notor REC -valaisimet asennetaan yksittäisenä valonauhana X-reunamuodolla varustettuun ROCKFON-alakattolevyyn. Tämä ratkaisu soveltuu erityisesti alueille, joilla valaisimien ei haluta ulottuvan seinästä seinään tai levystä levyyn. Tämän ratkaisun ansiosta valaisimet voidaan asetella monella tavalla. Tätä ratkaisua varten valaisimet toimitetaan mm:n pituisina. X-reunamuodolla varustetut ROCKFON-alakattolevyt toimitetaan aina 600 mm pidempinä kuin valaisimet. FN Byen, Kööpenhamina

9 Asennusvideoita verkossa Asennusvideoissa esitellään, kuinka Notor REC LED -valaisimet ja ROCKFON-alakattolevyt asennetaan. Yksittäisistä ratkaisuista kertovat videot löytyvät osoitteesta upotettavista Notor LED -valaisimista kertovasta kohdasta. Dong, Kööpenhamina, ratkaisu 1.2
