Asennusohje. ROCKFON System Contour

Transkriptio

1 Asennusohje ROCKFON System Contour

2 Yleistietoja Järjestelmän kuvaus: ROCKFON System Contour on kehyksetön akustinen melunvaimennin, joka on valmistettu 50 mm:n kivivillalevystä. Sen kumpikin puoli on esteettisesti miellyttävää sileää himmeänvalkoista mineraalifleeceä. Reunat on viistetty ja maalattu. Varastointi ja käsittely: Laatikoita on käsiteltävä varovaisesti. Työympäristön optimoimiseksi suosittelemme, että asentaja ottaa aina huomioon yleiset työkäytännöt ja noudattaa tuotepakkauksessa osoitettuja asennusohjeita. Olosuhdevaatimukset asennuspaikalla: ROCKFON System Contour ei edellytä mukauttamista asennuspaikalla vallitseviin olosuhteisiin. Kivivilla on mittavakaata. Tuote voidaan asentaa, kun lämpötila on alueella 0 40 C ja suhteellinen ilmankosteus on enintään 100 %. Rajoitukset: Ripustustarvikkeiden korroosiovaaran vuoksi ROCKFON System Contour ei sovellu käytettäväksi uimahalleissa eikä ulkotiloissa. ROCKFON System Contour ei myöskään ole oikea valinta alueille, joilla se altistuu tuulikuormalle tai vedolle. JÄRJESTELMÄN OSAT ROCKFON System Contour Yksikköä Paino Paino Mitat (mm) laatikossa (kg/yksikkö) (kg/laatikko) m 2 /laatikko 1200 x 600 x ,5 27 4,32 ROCKFON System Contour voidaan ripustaa säädettävien metallivaijerisarjojen avulla, jotka voidaan kiinnitää melunvaimentimiin ROCKFON-kierreankkurilla. Katso lisätietoja ROCKFON System Eclipse -ripustusjärjestelmän kuvauksesta. Jäykkiä ripustimia ei saa käyttää. ROCKFON-kierreankkurit ja ROCKFON System Eclipse -ripustusjärjestelmät myydään erikseen. Kierreankkurit Yksikköä laatikossa Paino (kg/laatikko) 100 1,2 Läpimitta: Ø 22 mm Pituus: 48 mm ±1 Näkyvä osa: 19 mm ROCKFON System Eclipse -ripustusjärjestelmä Yksikköä laatikossa Paino (kg/laatikko) Neljä 4:n sarjaa 1,0 Neljä 4:n sarjaa 1,4 ROCKFON System Eclipse -ripustusjärjestelmän koukuissa on turvalukko mahdollisimman suuren turvallisuuden varmistamiseksi. ROCKFON System Eclipse -ripustusjärjestelmän mukana toimitetaan kiinnikkeet betoniin. Jos tarvitaan erilaista kiinnitystä, betonikiinnitysankkurit voidaan korvata M6-ruuvikierteen kanssa yhteensopivilla kiinnikkeillä, kuten puuruuveilla tai ratakiinnikkeillä. Kaapeli: 1500 mm ROCKFON antaa ROCKFON System Contour -asennukselle takuun vain, jos siinä on käytetty Rockfon-kierreankkureita. 2

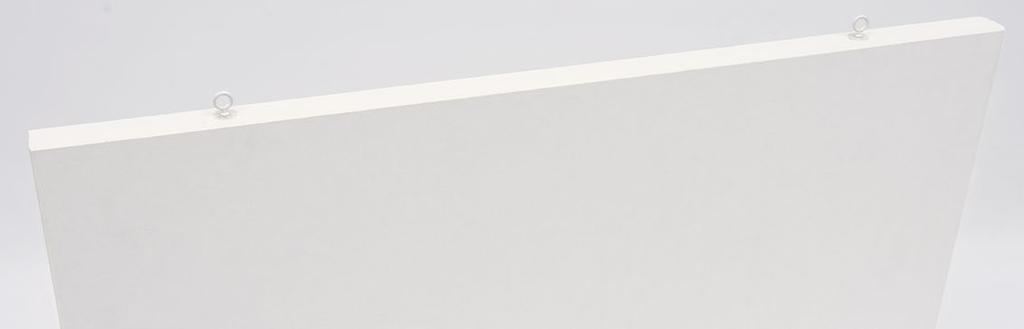

3 ASENNUSOHJEET Kierreankkurien kiinnittäminen melunvaimentimeen: Kierreankkurit on ruuvattava pystysuunnassa melunvaimentimen yläreunaan nähden. Etäisyyden reunaan tulee olla vähintään 100 mm. Kierreankkurien vähimmäisetäisyys toisistaan on 600 mm, jos 1200 mm:n kokoiset levyt asennetaan vaakasuoraan. 200 mm 800 mm 200 mm Ripustusjärjestelmän kiinnittäminen rakenteeseen, esimerkiksi betoniseen välipohjaan: On varmistettava, että rakenne on vakaa ja että se kestää vähintään 10 kg:n kuormituksen. Jos Jos järjestelmä kiinnitetään betonirakenteeseen, poraa 30 mm syvä aukko läpimitaltaan 6 mm:n kärkiterällä. Suojaa yläkiinnitysvaarnan M6-kierre ennen sen napauttamista porattuun aukkoon. Tarkista ennen asennuksen jatkamista, että vaarna on laajentunut oikein. Tässä vaiheessa vain kierre saa näkyä. Kiinnitä vaijeri kiinnityspisteisiin. Aseta vaijeri koukkuun. Järjestelmä lukittuu automaattisesti. Nosta melunvaimennin. Kiinnitä koukku kierreankkureihin molemmista kiinnityspisteistä. Kiinnitä koukut kaikkiin kierreankkureihin. Ennen melunvaimentimen nostamista tarvittavalle korkeudelle varmista, että kaikki koukut on kiinnitetty. Enimmäiskuorma kaapelia kohden on 5 kg. 3

4 ROCKFON System Contour voidaan asentaa myös pystysuoraan. Tällöin kierreankkurit on kiinnitettävä vähintään 100 mm:n päähän reunoista. Melunvaimenninverkon tasoittaminen ja kohdistaminen: Säädä korkeus vesivaa'an avulla. 4

5 ROCKFON System Contour -asennus aiemmin asennettuun riippuvaan alakattoon: ROCKFON System Contour voidaan asentaa aiemmin asennettuihin T24-listoihin, mutta niiden toimittajalta täytyy tarkistaa, kestävätkö ne ROCKFON System Contour -melunvaimentimien painon. Käytä tavallisia alakattoasennustarvikkeita. Tarkista niiden toimittajalta, kestävätkö kiinnikkeet melunvaimentimien painon. ROCKFON System Contour -asennus vaakasuuntaisiin vaijereihin: Melunvaimentimet voidaan kiinnittää kaapeliin vaijerikiinnikkeiden avulla. 5
