CONDUCTOR HUONESÄÄTÖ. Säätöjärjestelmä huonelämpötilan ja ilmanlaadun ohjaukseen, joka voidaan liittää rakennusautomaatiojärjestelmään

Transkriptio

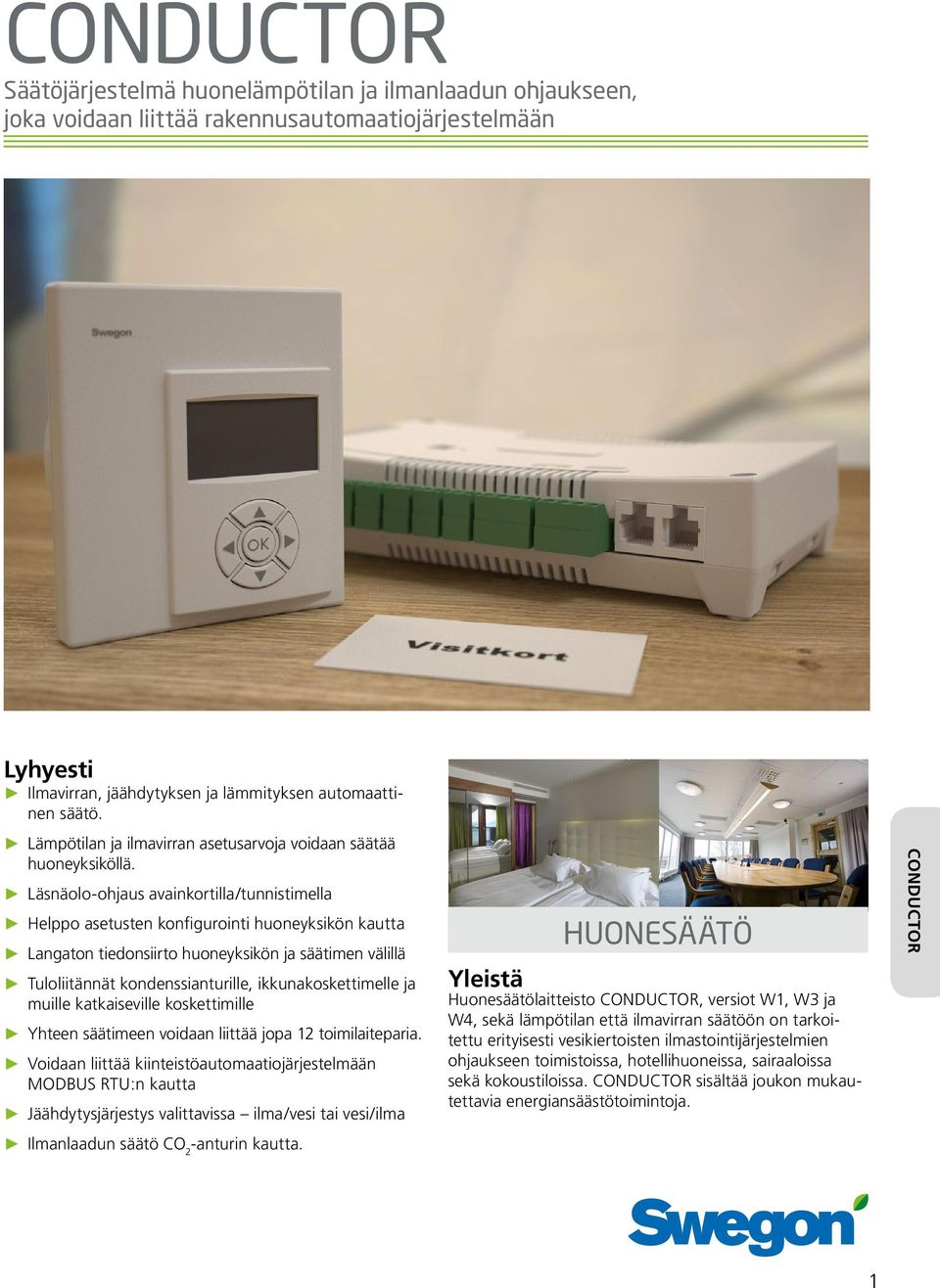

1 Säätöjärjestelmä huonelämpötilan ja ilmanlaadun ohjaukseen, joka voidaan liittää rakennusautomaatiojärjestelmään Lyhyesti Ilmavirran, jäähdytyksen ja lämmityksen automaattinen säätö. Lämpötilan ja ilmavirran asetusarvoja voidaan säätää huoneyksiköllä. Läsnäolo-ohjaus avainkortilla/tunnistimella Helppo asetusten konfigurointi huoneyksikön kautta Langaton tiedonsiirto huoneyksikön ja säätimen välillä Tuloliitännät kondenssianturille, ikkunakoskettimelle ja muille katkaiseville koskettimille Yhteen säätimeen voidaan liittää jopa toimilaiteparia. Voidaan liittää kiinteistöautomaatiojärjestelmään MODBUS RTU:n kautta Jäähdytysjärjestys valittavissa ilma/vesi tai vesi/ilma Ilmanlaadun säätö CO -anturin kautta. HUONESÄÄTÖ Yleistä Huonesäätölaitteisto, versiot W, W ja W, sekä lämpötilan että ilmavirran säätöön on tarkoitettu erityisesti vesikiertoisten ilmastointijärjestelmien ohjaukseen toimistoissa, hotellihuoneissa, sairaaloissa sekä kokoustiloissa. sisältää joukon mukautettavia energiansäästötoimintoja.

2 Tekniset ominaisuudet Kehittämämme uusi huonesäätölaitteisto on luonnollinen tulos pyrkimyksestämme tarjota käyttäjälle hyvä sisäilmasto. Erilaisilla tiloilla on erilaiset vaatimukset, ja sen vuoksi olemme kehittäneet erilaisia sovelluksia. Nämä sovellukset on tarkoitettu erityisesti vesikiertoisten ilmastointijärjestelmien ohjaukseen toimistoissa, hotellihuoneissa, sairaaloissa sekä kokoustiloissa. Tämä on kuvattu tarkemmin eri sovellusten yhteydessä W (toimistot vakioilmavirralla), W (hotellit läsnäolo-ohjatulla ilmavirralla) ja W (kokoustilat ilmanlaatuohjatulla ilmavirralla ja lämpötilan säädöllä). Toinen merkittävä asennustekninen etu on, että huoneyksikön (RU) ja säätöyksikön (RE) välinen sisäinen tiedonsiirto on normaalisti langaton. Tästä johtuen näkyvä kaapelointi jää kokonaan pois ilmastointiyksikön (normaalisti yksi tai useampia ilmastointimoduuleja, ilmastointipalkkeja tai suutinkonvektoreita). Kaikki liitäntäkaapelit ovat piilossa alakaton yläpuolella ja kaikki liitännät tehdään irrotettavilla vakioruuviliittimillä. Tyylikkäästi muotoiltu huoneyksikkö on varustettu digitaalinäytöllä, josta nähdään selkeästi huoneen asetusarvo ja tavalliset ilmaisinkuvakkeet. Kaikki asetukset voidaan tehdä suoraan huoneyksiköstä, mutta näyttöön saadaan myös esim. huoneen todellinen lämpötila. Huoneen lämpötilan asetusarvoa muutetaan helposti painikkeilla, ja tulos näkyy välittömästi näytössä. :issa on aina kytkentävalmius Modbus RTU:hun. Säädintä on mahdollista käyttää yhdessä Swegonin muiden Modbus-yksiköiden kanssa. Tarkemmat tiedot saat Swegonilta. Joustavuus Säätimen toiminnot ja parametrit on helppo säätää huoneyksikön avulla. Langaton tiedonsiirto sallii huoneyksikön joustavan sijoittelun. Säätimeen voidaan kytkeä enintään kaksitoista toimilaiteparia (kaksitoista jäähdytykseen + kaksitoista lämmitykseen) tai vaihtoehtoisesti neljä täydellistä laitetta sekä ilmavirran (tuloilma ja keskitetty poistoilma, peltitoimilaitetta) sekä jäähdytyksen että lämmityksen (jäähdytys ja lämmitys, venttiilitoimilaite) ohjauksella Käyttäjäystävällisyys Yksinkertainen ja selkeä huoneyksikkö digitaalinäytöllä, jossa jäähdytys- ja lämmitystarpeen näyttö Toimilaitteen first open -toiminto helpottaa vesijärjestelmän koeponnistusta ja ilmausta Toimilaitteet ilmaisevat venttiilin asennon hyvin näkyvällä sylinterirungolla (ylhäällä - auki, alhaalla - kiinni). Toimintavarmuus ja pieni huollontarve Tuloliitäntä kondenssianturille joka välittömästi rajoittaa jäähdytysveden tuloa kosteuden tiivistyessä Venttiilien säännöllinen aktivointi ehkäisee venttiilikarojen juuttumista Säätimessä käytettävät ruuviliittimin varustetut pikaliittimet vähentävät virhekytkentöjen varaa Osien vähäinen lämpeneminen Toiminta Säätö Säädin säätää PI-toiminnon mukaisesti. I-osa tunnistaa säätöpoikkeaman koon ja keston ja sovittaa toimilaitteiden aukioloajan niiden mukaan. Tällaista säätöä kutsutaan pulssinleveysmoduloinniksi (PWM). Esimerkiksi on/ off-säätöön verrattuna PWM-säätö antaa tasaisemman huonelämpötilan ja sen myötä paremman viihtyvyyden. On mahdollista muuttaa PWM-säätö 0-0V-säädöksi. Toimilaitteet ja venttiilit Toimilaitteet ovat NC-tyyppisiä (Normally Closed normaalisti kiinni), mutta ne on varustettu nk. first open - toiminnolla, mikä tarkoittaa, että toimilaite on auki asennettaessa. Tämä helpottaa vesijärjestelmän koeponnistusta ja ilmausta. Toimilaitteen "First open -toiminto deaktivoituu automaattisesti, kun toimilaite on ollut jännitteellinen noin minuutin ajan. Toimilaitteesta kuuluu naksahdus, minkä jälkeen toimilaite siirtyy NC-tilaan ja normaali säätötoiminto on käytössä. Venttiilit aktivoidaan joka toinen vuorokausi. Tällöin kaikki säätimeen kytketyt toimilaitteet avataan täysin minuutiksi, mikä ehkäisee venttiilinkarojen juuttumista. Tiedonsiirto Säätimeen on sisäänrakennettu tiedonsiirtoportti, joka mahdollistaa kytkennän RS8-verkkoon Modbus RTU:lla kiinteistöautomaatiojärjestelmällä suoritettavaan valvontaan ja ohjaukseen.

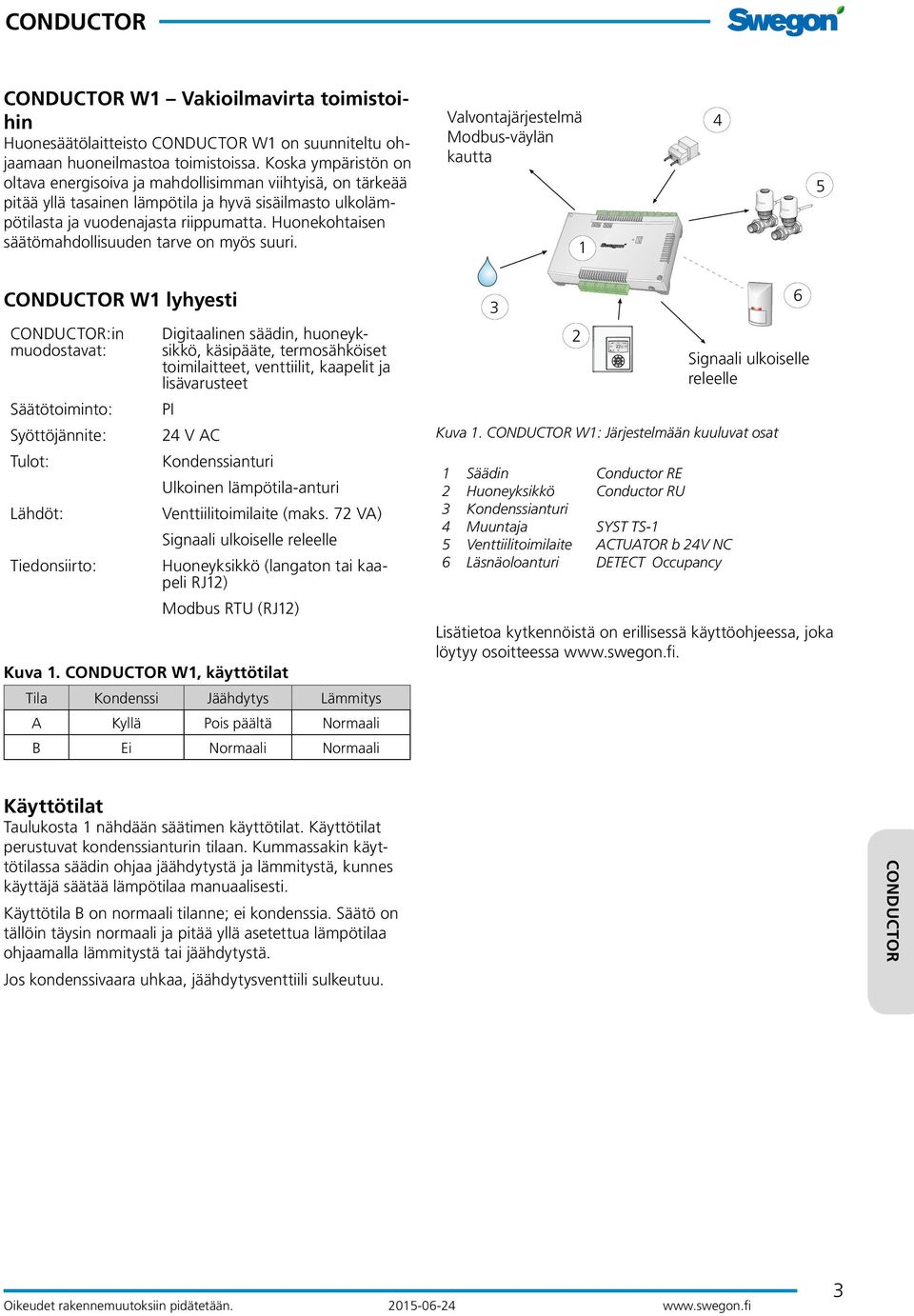

3 W Vakioilmavirta toimistoihin Huonesäätölaitteisto W on suunniteltu ohjaamaan huoneilmastoa toimistoissa. Koska ympäristön on oltava energisoiva ja mahdollisimman viihtyisä, on tärkeää pitää yllä tasainen lämpötila ja hyvä sisäilmasto ulkolämpötilasta ja vuodenajasta riippumatta. Huonekohtaisen säätömahdollisuuden tarve on myös suuri. Valvontajärjestelmä Modbus-väylän kautta W lyhyesti :in muodostavat: Säätötoiminto: Syöttöjännite: Tulot: Lähdöt: Tiedonsiirto: Digitaalinen säädin, huoneyksikkö, käsipääte, termosähköiset toimilaitteet, venttiilit, kaapelit ja lisävarusteet PI V AC Kondenssianturi Ulkoinen lämpötila-anturi Venttiilitoimilaite (maks. 7 VA) Signaali ulkoiselle releelle Huoneyksikkö (langaton tai kaapeli RJ) Modbus RTU (RJ) Kuva. W, käyttötilat Tila Kondenssi Jäähdytys Lämmitys A Kyllä Pois päältä Normaali B Ei Normaali Normaali Signaali ulkoiselle releelle Kuva. W: Järjestelmään kuuluvat osat Säädin Huoneyksikkö Kondenssianturi Muuntaja Venttiilitoimilaite Läsnäoloanturi Conductor RE Conductor RU SYST TS- ACTUATOR b V NC DETECT Occupancy Lisätietoa kytkennöistä on erillisessä käyttöohjeessa, joka löytyy osoitteessa Käyttötilat Taulukosta nähdään säätimen käyttötilat. Käyttötilat perustuvat kondenssianturin tilaan. Kummassakin käyttötilassa säädin ohjaa jäähdytystä ja lämmitystä, kunnes käyttäjä säätää lämpötilaa manuaalisesti. Käyttötila B on normaali tilanne; ei kondenssia. Säätö on tällöin täysin normaali ja pitää yllä asetettua lämpötilaa ohjaamalla lämmitystä tai jäähdytystä. Jos kondenssivaara uhkaa, jäähdytysventtiili sulkeutuu.

4 Tekniset ominaisuudet W Hotelli tai sairaala porrastetulla läsnäolo-ohjatulla ilmavirralla. W on suunniteltu ohjaamaan huoneilmastoa erityisesti hotellihuoneissa ja sairaaloissa. Koska ympäristön on oltava levollinen, rauhallinen ja mahdollisimman viihtyisä, on tärkeää pitää yllä tasainen lämpötila ja hyvä sisäilmasto ulkolämpötilasta ja vuodenajasta riippumatta. Huonekohtaisen säätömahdollisuuden tarve on myös suuri. Tiettyinä vuodenaikoina suuri ilmankosteus voi lisäksi aiheuttaa kondenssivaaran. W sisältää kaiken, mitä vaaditaan optimaaliselta ohjaus- ja säätölaitteistolta sekä hotellihuoneissa että sairaaloissa. W tarjoaa tuloilmavirran, poistoilmavirran ja lämpötilan ohjauksen ja niiden avulla parhaan viihtyvyyden huoneessa. Ottaa olosuhteet huomioon Säädintulo läsnäoloanturille (vaihtoehtoisesti avainkorttipidin) mahdollistaa lämpötilan ja ilmavirran sovittamisen huoneessa oleskelun mukaan. Saadessaan signaalin avoimista ikkunakoskettimista säädin kuristaa lämmitysveden ja ilmavirran minimiin energian säästämiseksi. Ajastettu tuuletus Läsnäolotapauksessa (läsnäoloanturille tai avainkorttipidin) säädin ohjaa ilmapellit suurelle ilmavirralle huoneen tuulettamiseksi. minuutin kuluttua säädin palaa auto-tilaan ja anturien tilan mukaiseen käyttötilaan, katso taulukko. Tuuletusaika on helppo muuttaa tai deaktivoida käsipäätteellä tai kiinteistöautomaatiojärjestelmästä. Manuaalinen säätö Kun W havaitsee käyttäjän olevan huoneessa (läsnäoloanturin tai avainkorttipitimen avulla), käyttäjä voi itse säätää lämpötilaa ja ilmavirtaa huoneyksikön säätimillä. Kun säädin on auto-tilassa, ilmavirta määräytyy anturien tilan mukaan, katso taulukko. Ilmavirralle on myös kolmiportainen käsisäätö. Säädin ohjaa tulo- ja poistoilmapeltien peltimoottoreita kolmella eri jännitetasolla avaten peltejä yhtä paljon. Suurta ilmavirtaa säädettäessä lisätään siis raitisilmavirtaa, ei pelkästään kierrätysilmavirtaa, kuten monissa muissa huoneilmastointijärjestelmissä. Tulo- ja poistoilmapelleille meneviä säätimen lähtösignaaleja voidaan säätää yksilöllisesti. Jotta saavutettaisiin tasapaino huoneessa, kun tulo- ja poistoilmakanavien paine ei ole sama, ilmavirtoja voidaan säätää huoneyksikön avulla. Automaattinen säätö Kun käyttäjä poistuu huoneesta tai ottaa avainkortin pitimestä, säädin laskee automaattisesti tulo- ja poistoilmavirrat pieniksi ja järjestelmä siirtyy auto-tilaan. Jäähdytys- ja lämmitysveden venttiilitoimilaitteita ohjataan tässä tilassa huoneen muiden anturien tilojen perusteella, mutta suuremmalla sallitulla erolla, nk. energiansäästötilassa. Katso mahdolliset käyttötilat taulukosta. Tehostus nopeiden lämpötilanmuutosten yhteydessä Kun lämpötilan oloarvon ja asetusarvon ero ylittää K, säädin ohjaa ilmapellit suurelle virtaukselle huoneen lämmityksen tai jäähdytyksen lisäämiseksi. Kun ero on pienentynyt alle asetetun oletusarvon, ilmapellit palautetaan normaalivirtaukselle. Lämpötilaeron arvoa voidaan muuttaa huoneyksiköllä. Tehostustoiminto voidaan haluttaessa myös deaktivoida kokonaan. Käyttötilat Taulukosta nähdään säätimen käyttötilat. Tässä kuvatut käyttötilat perustuvat läsnäoloon huoneessa ja ikkunakoskettimien ja kondenssianturin arvoihin. Kussakin käyttötilassa säädin ohjaa ilmavirtaa, jäähdytystä ja lämmitystä, kunnes käyttäjä säätää lämpötilaa ja/tai ilmavirtaa manuaalisesti. Käynnissä oleva tuuletus- tai tehostustoiminto (katso alla) on poikkeus taulukon käyttötiloista. Tiedonsiirto Säätimeen on sisäänrakennettu tiedonsiirtoportti, joka mahdollistaa kytkennän RS8-verkkoon Modbus RTU:lla tapahtuvaan valvontaan ja ohjaukseen kiinteistöautomaatiojärjestelmällä.

5 W lyhyesti :in muodostavat: Säätötoiminto: Syöttöjännite: Tulot: Lähdöt: Tiedonsiirto: Digitaalinen säädin, huoneyksikkö, termosähköiset toimilaitteet, venttiilit, kaapelit ja lisävarusteet PI V AC Kondenssianturi Läsnäoloanturi Ikkunakosketin Ulkoinen lämpötila-anturi Venttiilitoimilaite (maks. 7 VA) Peltitoimilaite (maks. VA) Signaali ulkoiselle releelle Huoneyksikkö (langaton tai kaapeli RJ) Modbus RTU (RJ) Käyttötilat Taulukosta nähdään säätimen käyttötilat. Käyttötilat perustuvat läsnäoloanturin, ikkunakoskettimen ja kondenssianturin tilaan. Kussakin käyttötilassa säädin ohjaa ilmavirtaa, jäähdytystä ja lämmitystä, kunnes käyttäjä säätää lämpötilaa ja/tai ilmavirtaa manuaalisesti. Käyttötila C on normaali tilanne; läsnäolo, ei kondenssia eikä avointa ikkunaa. Säätö on tällöin täysin normaali ja pitää yllä asetettua lämpötilaa ohjaamalla ilmavirtaa, lämmitystä tai jäähdytystä. Poissaolon aikana ilmavirtaa rajoitetaan ja lämpötilansäätö ohjataan säästötilaan. Säästötilassa kuollut alue kasvatetaan arvoon + K (normaalitilassa se on +0, K). Jos ilmenee kosteuden tiivistymistä, jäähdytysventtiili sulkeutuu, ja jos ikkunakosketin ilmaisee avoimen ikkunan, lämmityksen säätö kytketään jäätymisenestolle. Jäätymiseneston yhteydessä asetusarvo on alhaisempi (normaalisti 0 ºC). Valvontajärjestelmä Modbusväylän kautta Signaali ulkoiselle releelle Kuva. W: Järjestelmään kuuluvat osat Säädin Huoneyksikkö Avainkortti/ läsnäoloanturi Ikkunakosketin Kondenssianturi Ulk. lämpötila-anturi Muuntaja Venttiilitoimilaite Ilmanvaihtopelti ml. peltitoimilaite 7 Conductor RE Conductor RU SYST SENSO/ Detect Occupancy T-TG SYST TS- ACTUATOR b V NC CRTc aaa- (aaa = Koot) Lisätietoa kytkennöistä on erillisessä käyttöohjeessa, joka löytyy osoitteessa Kuva. W, käyttötilat Tila Kond-enssi Läsnäolo Ikkuna Ilmavirta Jäähd. Lämm. A Ei Ei Kiinni Pieni Säästö Säästö B Kyllä Ei Kiinni Pieni Pois Säästö C Ei Kyllä Kiinni Normaali Normaali Normaali D Ei Ei Auki Pieni Pois Jäät.esto E Kyllä Kyllä Kiinni Suuri Pois Normaali F Kyllä Ei Auki Pieni Pois Jäät.esto G Ei Kyllä Auki Pieni Pois Jäät.esto H Kyllä Kyllä Auki Pieni Pois Jäät.esto

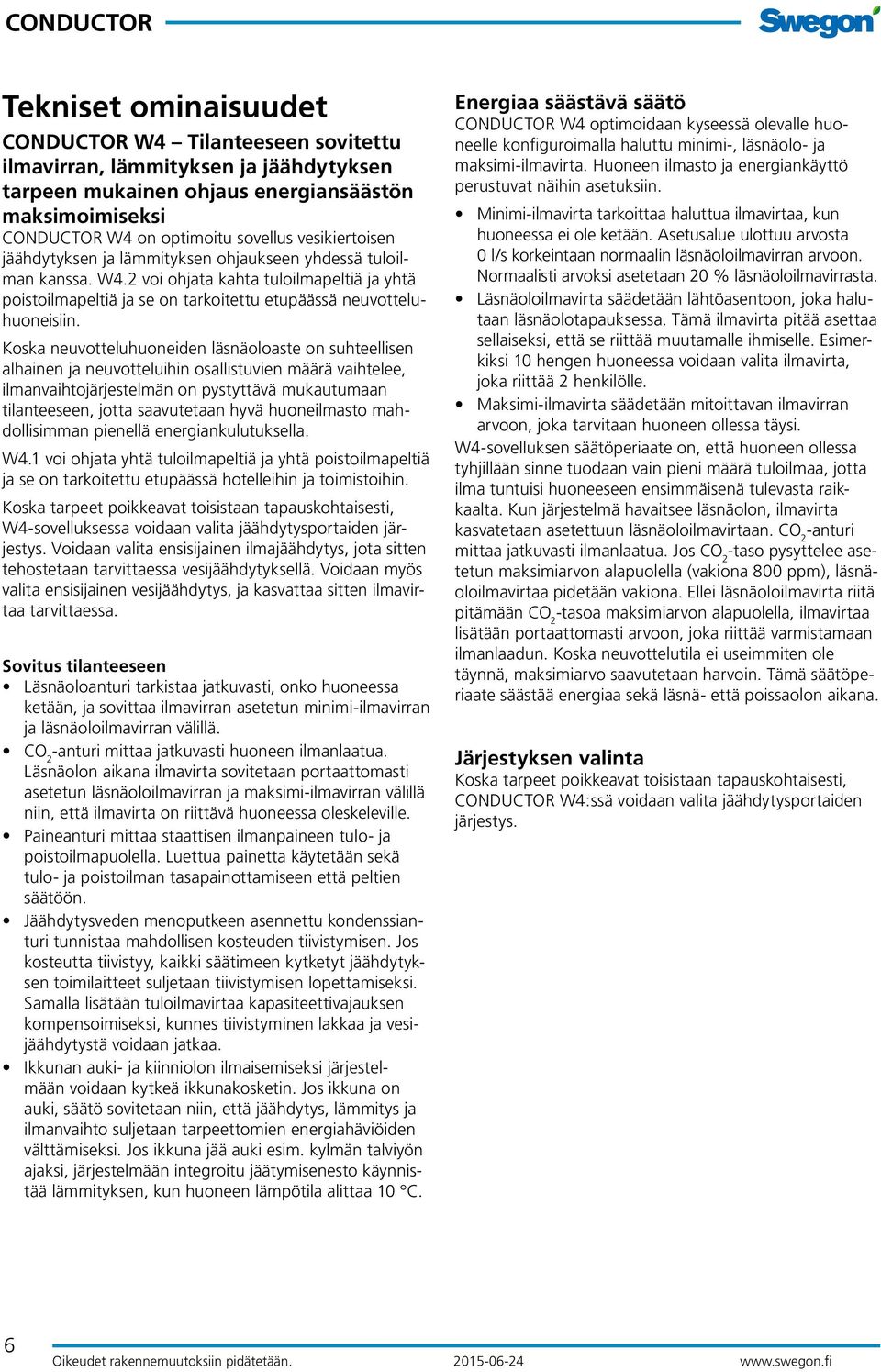

6 Tekniset ominaisuudet W Tilanteeseen sovitettu ilmavirran, lämmityksen ja jäähdytyksen tarpeen mukainen ohjaus energiansäästön maksimoimiseksi W on optimoitu sovellus vesikiertoisen jäähdytyksen ja lämmityksen ohjaukseen yhdessä tuloilman kanssa. W. voi ohjata kahta tuloilmapeltiä ja yhtä poistoilmapeltiä ja se on tarkoitettu etupäässä neuvotteluhuoneisiin. Koska neuvotteluhuoneiden läsnäoloaste on suhteellisen alhainen ja neuvotteluihin osallistuvien määrä vaihtelee, ilmanvaihtojärjestelmän on pystyttävä mukautumaan tilanteeseen, jotta saavutetaan hyvä huoneilmasto mahdollisimman pienellä energiankulutuksella. W. voi ohjata yhtä tuloilmapeltiä ja yhtä poistoilmapeltiä ja se on tarkoitettu etupäässä hotelleihin ja toimistoihin. Koska tarpeet poikkeavat toisistaan tapauskohtaisesti, W-sovelluksessa voidaan valita jäähdytysportaiden järjestys. Voidaan valita ensisijainen ilmajäähdytys, jota sitten tehostetaan tarvittaessa vesijäähdytyksellä. Voidaan myös valita ensisijainen vesijäähdytys, ja kasvattaa sitten ilmavirtaa tarvittaessa. Sovitus tilanteeseen Läsnäoloanturi tarkistaa jatkuvasti, onko huoneessa ketään, ja sovittaa ilmavirran asetetun minimi-ilmavirran ja läsnäoloilmavirran välillä. CO -anturi mittaa jatkuvasti huoneen ilmanlaatua. Läsnäolon aikana ilmavirta sovitetaan portaattomasti asetetun läsnäoloilmavirran ja maksimi-ilmavirran välillä niin, että ilmavirta on riittävä huoneessa oleskeleville. Paineanturi mittaa staattisen ilmanpaineen tulo- ja poistoilmapuolella. Luettua painetta käytetään sekä tulo- ja poistoilman tasapainottamiseen että peltien säätöön. Jäähdytysveden menoputkeen asennettu kondenssianturi tunnistaa mahdollisen kosteuden tiivistymisen. Jos kosteutta tiivistyy, kaikki säätimeen kytketyt jäähdytyksen toimilaitteet suljetaan tiivistymisen lopettamiseksi. Samalla lisätään tuloilmavirtaa kapasiteettivajauksen kompensoimiseksi, kunnes tiivistyminen lakkaa ja vesijäähdytystä voidaan jatkaa. Ikkunan auki- ja kiinniolon ilmaisemiseksi järjestelmään voidaan kytkeä ikkunakosketin. Jos ikkuna on auki, säätö sovitetaan niin, että jäähdytys, lämmitys ja ilmanvaihto suljetaan tarpeettomien energiahäviöiden välttämiseksi. Jos ikkuna jää auki esim. kylmän talviyön ajaksi, järjestelmään integroitu jäätymisenesto käynnistää lämmityksen, kun huoneen lämpötila alittaa 0 C. Energiaa säästävä säätö W optimoidaan kyseessä olevalle huoneelle konfiguroimalla haluttu minimi-, läsnäolo- ja maksimi-ilmavirta. Huoneen ilmasto ja energiankäyttö perustuvat näihin asetuksiin. Minimi-ilmavirta tarkoittaa haluttua ilmavirtaa, kun huoneessa ei ole ketään. Asetusalue ulottuu arvosta 0 l/s korkeintaan normaalin läsnäoloilmavirran arvoon. Normaalisti arvoksi asetetaan 0 % läsnäoloilmavirrasta. Läsnäoloilmavirta säädetään lähtöasentoon, joka halutaan läsnäolotapauksessa. Tämä ilmavirta pitää asettaa sellaiseksi, että se riittää muutamalle ihmiselle. Esimerkiksi 0 hengen huoneessa voidaan valita ilmavirta, joka riittää henkilölle. Maksimi-ilmavirta säädetään mitoittavan ilmavirran arvoon, joka tarvitaan huoneen ollessa täysi. W-sovelluksen säätöperiaate on, että huoneen ollessa tyhjillään sinne tuodaan vain pieni määrä tuloilmaa, jotta ilma tuntuisi huoneeseen ensimmäisenä tulevasta raikkaalta. Kun järjestelmä havaitsee läsnäolon, ilmavirta kasvatetaan asetettuun läsnäoloilmavirtaan. CO -anturi mittaa jatkuvasti ilmanlaatua. Jos CO -taso pysyttelee asetetun maksimiarvon alapuolella (vakiona 800 ppm), läsnäoloilmavirtaa pidetään vakiona. Ellei läsnäoloilmavirta riitä pitämään CO -tasoa maksimiarvon alapuolella, ilmavirtaa lisätään portaattomasti arvoon, joka riittää varmistamaan ilmanlaadun. Koska neuvottelutila ei useimmiten ole täynnä, maksimiarvo saavutetaan harvoin. Tämä säätöperiaate säästää energiaa sekä läsnä- että poissaolon aikana. Järjestyksen valinta Koska tarpeet poikkeavat toisistaan tapauskohtaisesti, W:ssä voidaan valita jäähdytysportaiden järjestys.

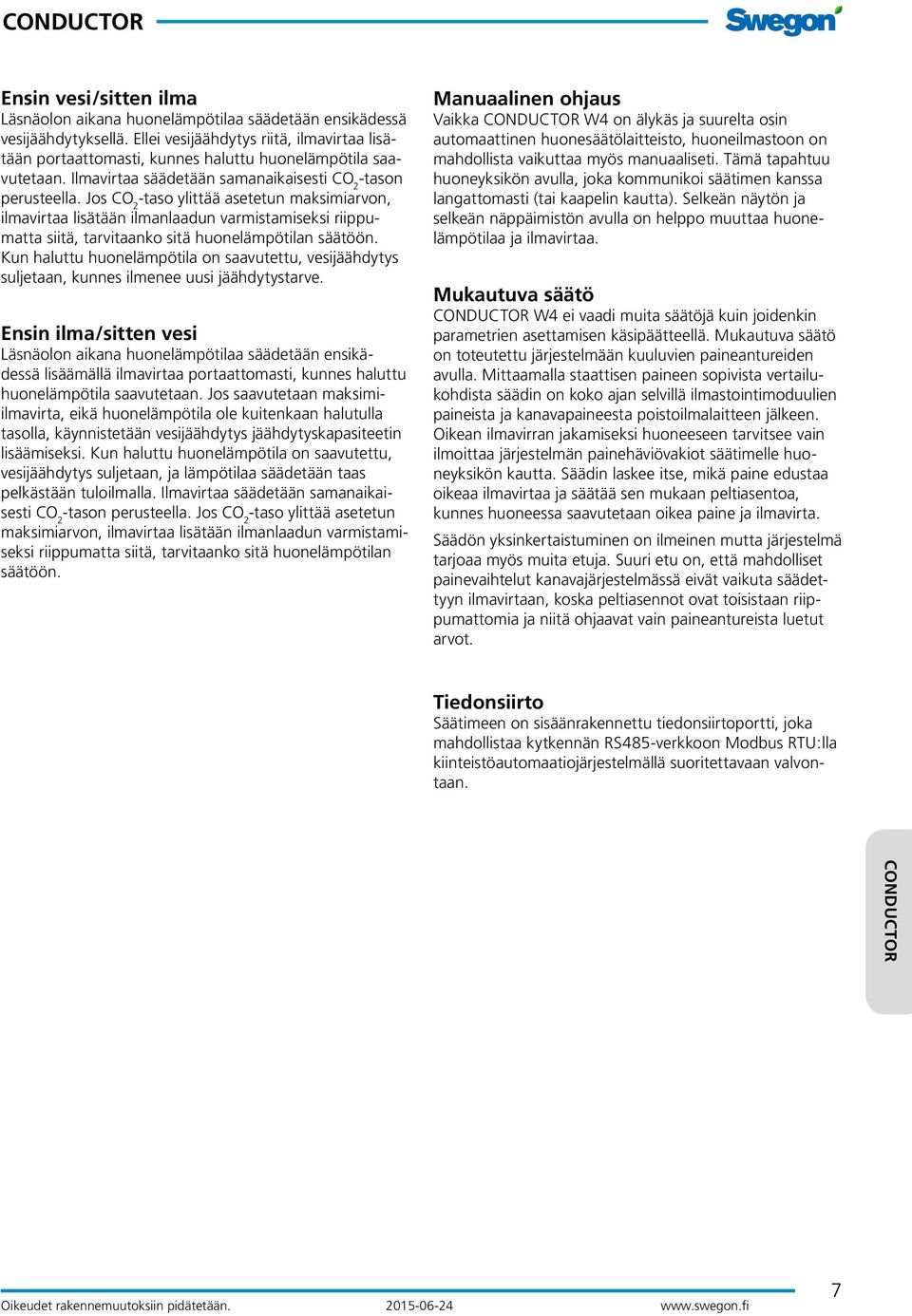

7 Ensin vesi/sitten ilma Läsnäolon aikana huonelämpötilaa säädetään ensikädessä vesijäähdytyksellä. Ellei vesijäähdytys riitä, ilmavirtaa lisätään portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Ilmavirtaa säädetään samanaikaisesti CO -tason perusteella. Jos CO -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi riippumatta siitä, tarvitaanko sitä huonelämpötilan säätöön. Kun haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan, kunnes ilmenee uusi jäähdytystarve. Ensin ilma/sitten vesi Läsnäolon aikana huonelämpötilaa säädetään ensikädessä lisäämällä ilmavirtaa portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Jos saavutetaan maksimiilmavirta, eikä huonelämpötila ole kuitenkaan halutulla tasolla, käynnistetään vesijäähdytys jäähdytyskapasiteetin lisäämiseksi. Kun haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan, ja lämpötilaa säädetään taas pelkästään tuloilmalla. Ilmavirtaa säädetään samanaikaisesti CO -tason perusteella. Jos CO -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi riippumatta siitä, tarvitaanko sitä huonelämpötilan säätöön. Manuaalinen ohjaus Vaikka W on älykäs ja suurelta osin automaattinen huonesäätölaitteisto, huoneilmastoon on mahdollista vaikuttaa myös manuaaliseti. Tämä tapahtuu huoneyksikön avulla, joka kommunikoi säätimen kanssa langattomasti (tai kaapelin kautta). Selkeän näytön ja selkeän näppäimistön avulla on helppo muuttaa huonelämpötilaa ja ilmavirtaa. Mukautuva säätö W ei vaadi muita säätöjä kuin joidenkin parametrien asettamisen käsipäätteellä. Mukautuva säätö on toteutettu järjestelmään kuuluvien paineantureiden avulla. Mittaamalla staattisen paineen sopivista vertailukohdista säädin on koko ajan selvillä ilmastointimoduulien paineista ja kanavapaineesta poistoilmalaitteen jälkeen. Oikean ilmavirran jakamiseksi huoneeseen tarvitsee vain ilmoittaa järjestelmän painehäviövakiot säätimelle huoneyksikön kautta. Säädin laskee itse, mikä paine edustaa oikeaa ilmavirtaa ja säätää sen mukaan peltiasentoa, kunnes huoneessa saavutetaan oikea paine ja ilmavirta. Säädön yksinkertaistuminen on ilmeinen mutta järjestelmä tarjoaa myös muita etuja. Suuri etu on, että mahdolliset painevaihtelut kanavajärjestelmässä eivät vaikuta säädettyyn ilmavirtaan, koska peltiasennot ovat toisistaan riippumattomia ja niitä ohjaavat vain paineantureista luetut arvot. Tiedonsiirto Säätimeen on sisäänrakennettu tiedonsiirtoportti, joka mahdollistaa kytkennän RS8-verkkoon Modbus RTU:lla kiinteistöautomaatiojärjestelmällä suoritettavaan valvontaan. 7

8 W lyhyesti :in muodostavat: Säätötoiminto: Syöttöjännite: Tulot: Lähdöt: Digitaalinen säädin W. tai W., huoneyksikkö, termosähköiset toimilaitteet, venttiilit, moottorikäyttöiset pellit, anturit, kaapelit ja lisävarusteet PI V AC Kondenssianturi, läsnäoloanturi, Ikkunakosketin, CO -anturi, paineanturi, ulkoinen lämpötilaanturi Venttiilitoimilaite, jäähdytys (maks. 7 VA) Venttiilitoimilaite, lämmitys (maks. 7 VA) Peltitoimilaitteet (maks. VA) Signaali ulkoiselle releelle (W.) Käyttötilat Taulukossa on esitetty säätimen eri toimintatilat. Toimintatilat perustuvat läsnäoloanturin, ikkunakoskettimen, kondenssianturin ja CO -anturin signaaleihin. Ilmavirtoja, jäähdytystä ja lämmitystä ohjataan toimintatilan mukaan, kunnes käyttäjä säätää ilmavirtaa ja/tai lämpötilaa manuaalisesti. Kun huone on tyhjä, ilmavirtoja pienennetään ja lämpötilan säätö siirtyy säästötilaan. Asettamalla päällekytkentälämpötilat jäähdytykselle ja lämmitykselle asetetaan neutraali- tai kuollut alue normaali-, säästö- ja lomatilassa. Jäätymissuojauksessa asetusarvoa pienennetään (tavallisesti arvoon 0 ºC). Kun huone on pidemmän aikaa käyttämättömänä, RE voidaan asettaa lomatilaan rakennusautomaatiojärjestelmän kautta. Tämä on energiaa säästävä toimintatila, jossa ilmavirta ja lämmityksen/jäähdytyksen päällekytkentä voidaan ohjelmoida kyseiselle ajanjaksolle. Taulukko. W, käyttötilat Käyttötila Kondenssi Läsnäolo Ikkuna CO -arvo Ilmavirta Jäähdytys Lämmitys A Ei Kyllä Suljettu Alle Normaali Normaali Normaali B Ei Ei Suljettu Alle Pieni Säästö Säästö C Ei Kyllä Auki Alle Suljettu Suljettu Jäät.suojaus D Ei Ei Auki Alle Suljettu Suljettu Jäät.suojaus E Kyllä Kyllä Suljettu Alle Suuri Suljettu Normaali F Kyllä Ei Suljettu Alle Pieni Suljettu Säästö G Kyllä Kyllä Auki Alle Suljettu Suljettu Jäät.suojaus H Kyllä Ei Auki Alle Suljettu Suljettu Jäät.suojaus I Ei Kyllä Suljettu Yli Suuri Normaali Normaali J Ei Ei Suljettu Yli Pieni Säästö Säästö K Ei Kyllä Auki Yli Suljettu Suljettu Jäät.suojaus L Ei Ei Auki Yli Suljettu Suljettu Jäät.suojaus M Kyllä Kyllä Suljettu Yli Suuri Suljettu Normaali N Kyllä Ei Suljettu Yli Suuri Suljettu Säästö O Kyllä Kyllä Auki Yli Suljettu Suljettu Jäät.suojaus P Kyllä Ei Auki Yli Suljettu Suljettu Jäät.suojaus 8

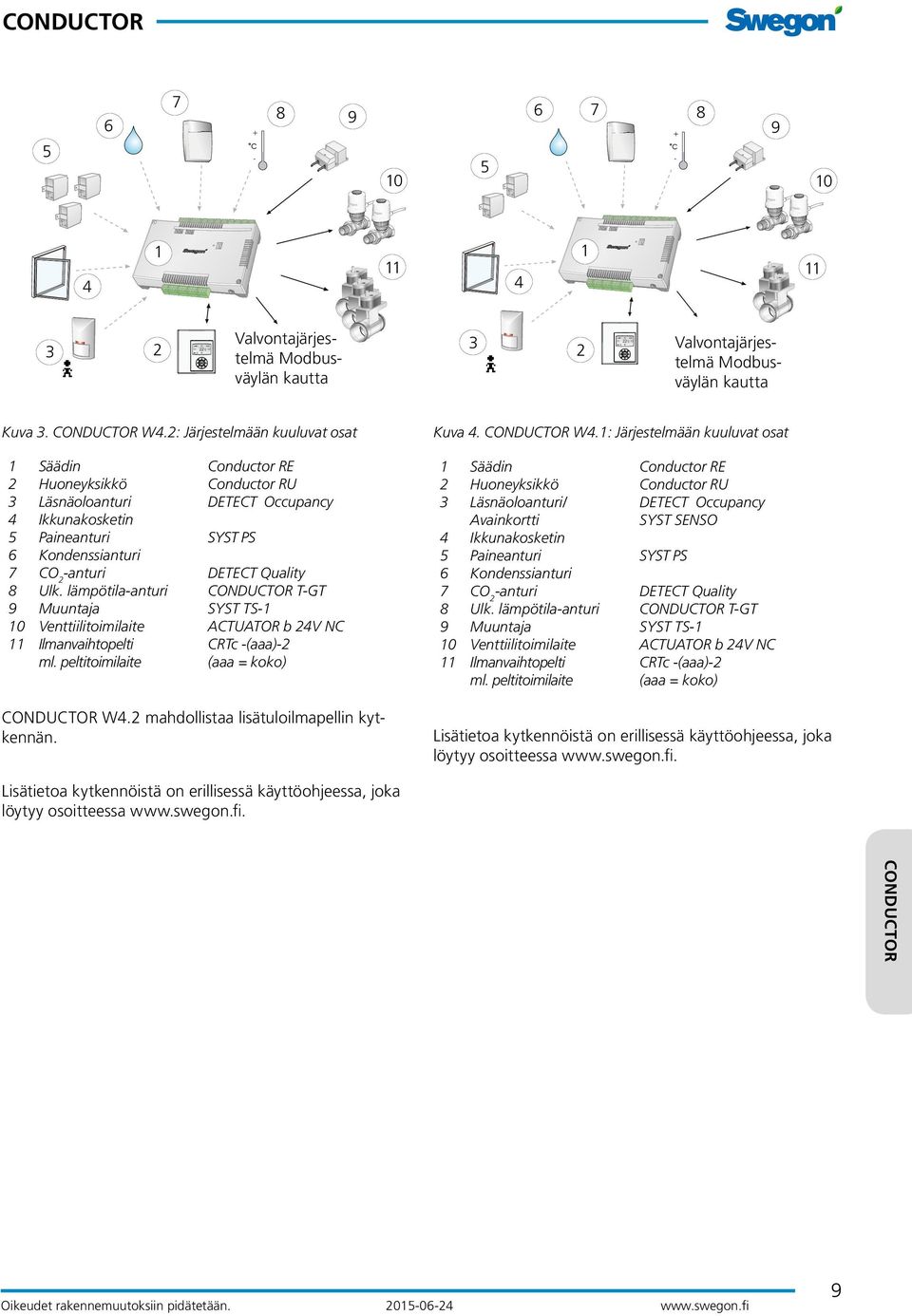

9 7 8 Kuva. W.: Järjestelmään kuuluvat osat Säädin Huoneyksikkö Läsnäoloanturi Ikkunakosketin Paineanturi Kondenssianturi CO-anturi Ulk. lämpötila-anturi Muuntaja Venttiilitoimilaite Ilmanvaihtopelti ml. peltitoimilaite 0 Valvontajärjestelmä Modbusväylän kautta Valvontajärjestelmä Modbusväylän kautta Kuva. W.: Järjestelmään kuuluvat osat Conductor RE Conductor RU DETECT Occupancy Säädin Huoneyksikkö Läsnäoloanturi/ Avainkortti Ikkunakosketin Paineanturi Kondenssianturi 7 CO-anturi 8 Ulk. lämpötila-anturi 9 Muuntaja 0 Venttiilitoimilaite Ilmanvaihtopelti ml. peltitoimilaite SYST PS DETECT Quality T-GT SYST TS- ACTUATOR b V NC CRTc -(aaa)- (aaa = koko) W. mahdollistaa lisätuloilmapellin kytkennän. Conductor RE Conductor RU DETECT Occupancy SYST SENSO SYST PS DETECT Quality T-GT SYST TS- ACTUATOR b V NC CRTc -(aaa)- (aaa = koko) Lisätietoa kytkennöistä on erillisessä käyttöohjeessa, joka löytyy osoitteessa Lisätietoa kytkennöistä on erillisessä käyttöohjeessa, joka löytyy osoitteessa Oikeudet rakennemuutoksiin pidätetään

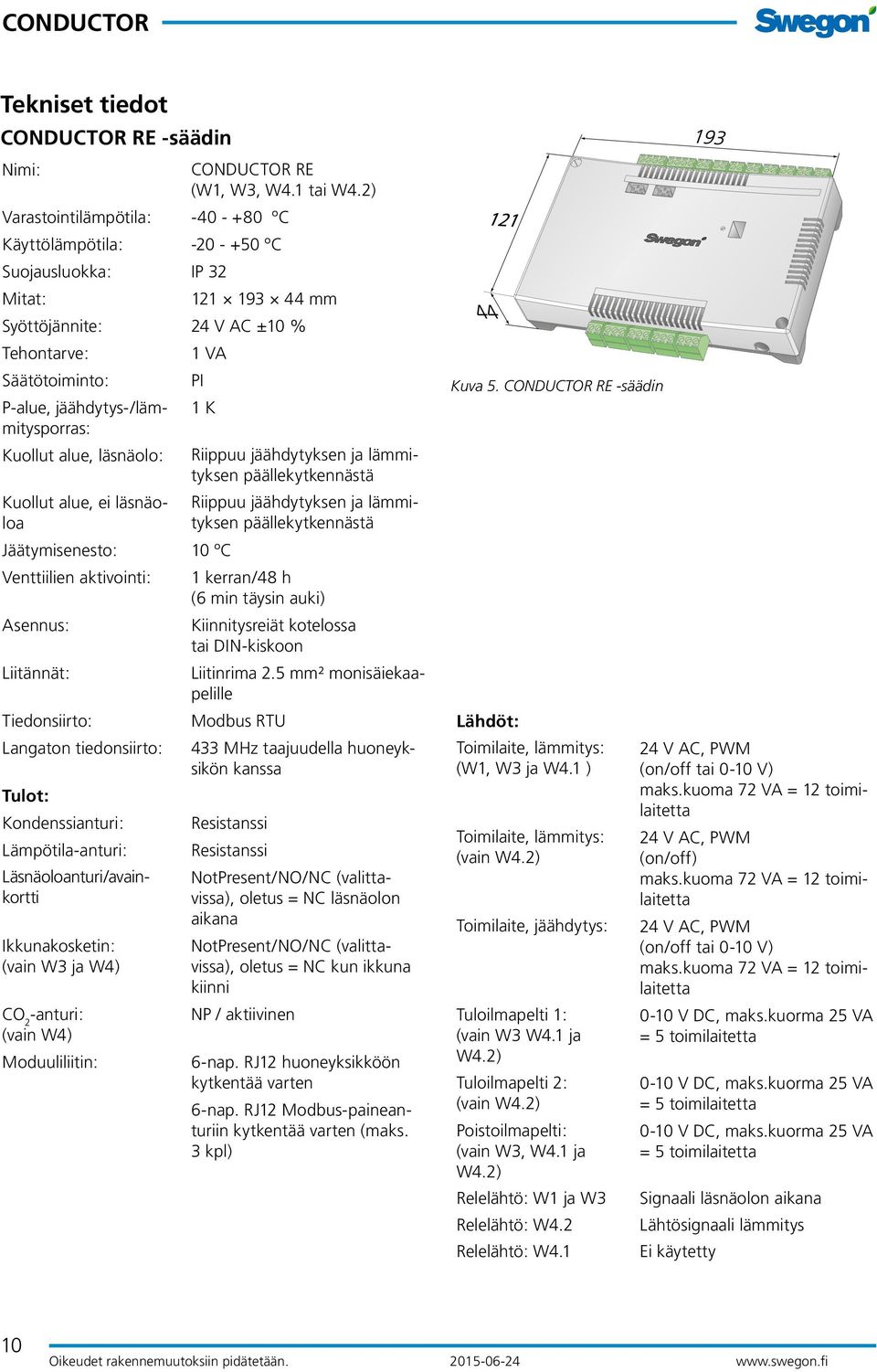

10 Tekniset tiedot RE säädin Nimi: RE (W, W, W. tai W.) Varastointilämpötila: ºC Käyttölämpötila: ºC Suojausluokka: IP Mitat: 9 mm Syöttöjännite: V AC ±0 % Tehontarve: Säätötoiminto: P-alue, jäähdytys-/lämmitysporras: Kuollut alue, läsnäolo: Kuollut alue, ei läsnäoloa VA PI K Jäätymisenesto: 0 ºC Venttiilien aktivointi: Asennus: Liitännät: Tiedonsiirto: Langaton tiedonsiirto: Tulot: Kondenssianturi: Lämpötila-anturi: Läsnäoloanturi/avainkortti Ikkunakosketin: (vain W ja W) CO -anturi: (vain W) Moduuliliitin: Riippuu jäähdytyksen ja lämmityksen päällekytkennästä Riippuu jäähdytyksen ja lämmityksen päällekytkennästä kerran/8 h ( min täysin auki) Kiinnitysreiät kotelossa tai DIN-kiskoon Liitinrima. mm² monisäiekaapelille Modbus RTU MHz taajuudella huoneyksikön kanssa Resistanssi Resistanssi NotPresent/NO/NC (valittavissa), oletus = NC läsnäolon aikana NotPresent/NO/NC (valittavissa), oletus = NC kun ikkuna kiinni NP / aktiivinen -nap. RJ huoneyksikköön kytkentää varten -nap. RJ Modbus-paineanturiin kytkentää varten (maks. kpl) Kuva. RE säädin Lähdöt: Toimilaite, lämmitys: (W, W ja W. ) Toimilaite, lämmitys: (vain W.) Toimilaite, jäähdytys: Tuloilmapelti : (vain W W. ja W.) Tuloilmapelti : (vain W.) Poistoilmapelti: (vain W, W. ja W.) Relelähtö: W ja W Relelähtö: W. Relelähtö: W. V AC, PWM (on/off tai 0-0 V) maks.kuoma 7 VA = toimilaitetta V AC, PWM (on/off) maks.kuoma 7 VA = toimilaitetta V AC, PWM (on/off tai 0-0 V) maks.kuoma 7 VA = toimilaitetta 0-0 V DC, maks.kuorma VA = toimilaitetta 0-0 V DC, maks.kuorma VA = toimilaitetta 0-0 V DC, maks.kuorma VA = toimilaitetta Signaali läsnäolon aikana Lähtösignaali lämmitys Ei käytetty 0

11 RU -huoneyksikkö Nimi: RU Varastointiämpötila: ºC Käyttölämpötila: ºC Suojausluokka: IP 0 Mitat: 8 00 mm Syöttöjännite: V DC, kpl AAA-paristoja tai jännite modulaarikaapelista säätimen kautta Oloarvo, alue: ºC (asetus toimitettaessa + C) Asennus: Seinälle tai 70 mm vakiosähkörasiaan, ei suoraan auringonpaisteeseen Käyttötilan ilmaisu, Jäähdytystarve: lämpötila: Lämmitystarve: Käyttötilan ilmaisu, Pieni ilmavirta: ilmavirta: palaa (vain W ja W) Normaali ilmavirta: palaa (vain W ja W) Suuri ilmavirta: palaa (vain W ja W) Tulot: Moduuliliitin -nap. RJ säätimeen kytkentää varten Kuva. Huoneyksikkö RU

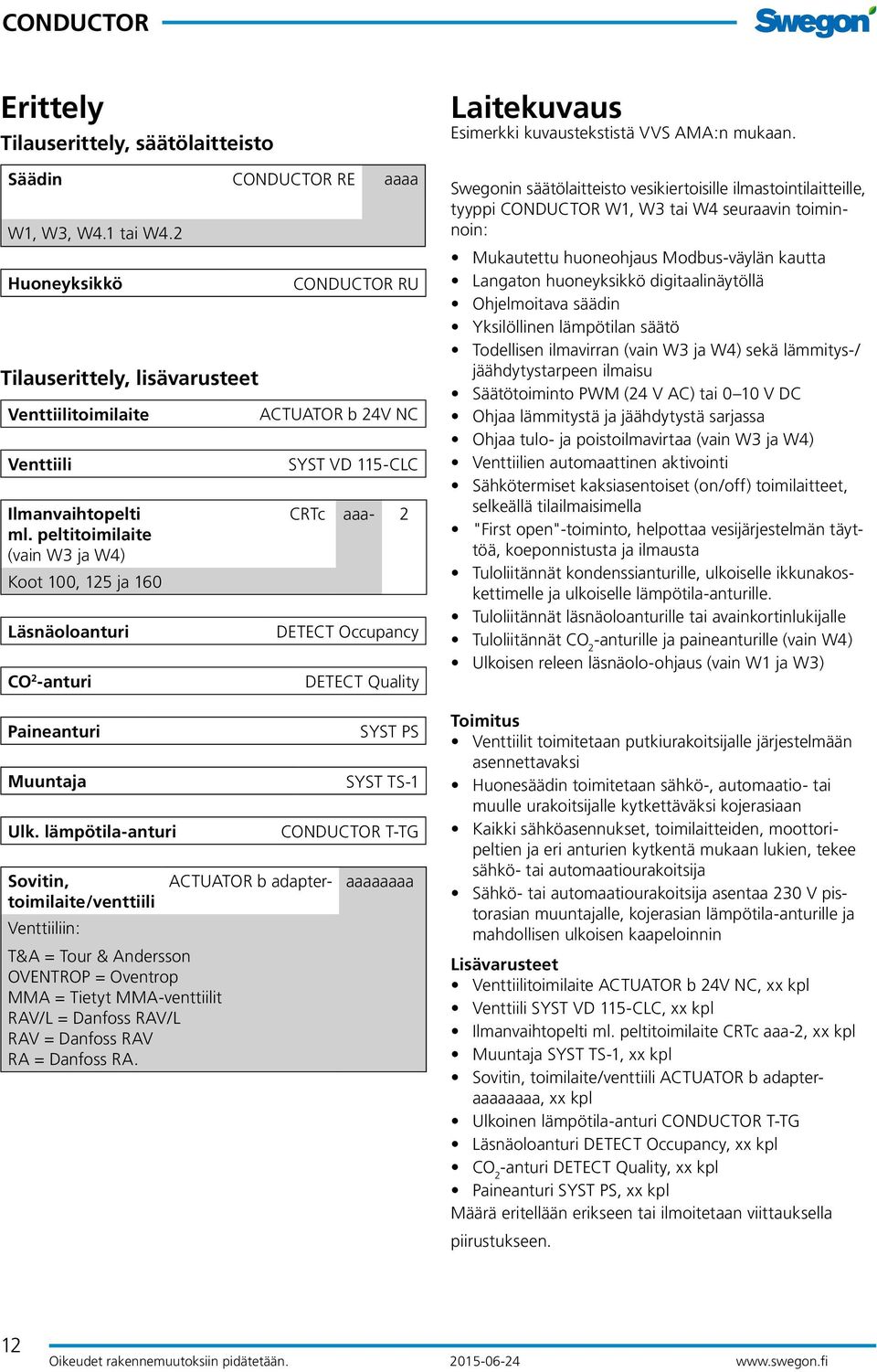

12 Erittely Tilauserittely, säätölaitteisto Säädin RE aaaa W, W, W. tai W. Huoneyksikkö Tilauserittely, lisävarusteet Venttiilitoimilaite Venttiili Ilmanvaihtopelti ml. peltitoimilaite (vain W ja W) Koot 00, ja 0 Läsnäoloanturi CO -anturi Paineanturi Muuntaja Ulk. lämpötila-anturi Sovitin, ACTUATOR b adaptertoimilaite/venttiili Venttiiliin: T&A = Tour & Andersson OVENTROP = Oventrop MMA = Tietyt MMA-venttiilit RAV/L = Danfoss RAV/L RAV = Danfoss RAV RA = Danfoss RA. RU ACTUATOR b V NC SYST VD -CLC CRTc aaa- DETECT Occupancy DETECT Quality SYST PS SYST TS- T-TG aaaaaaaa Laitekuvaus Esimerkki kuvaustekstistä VVS AMA:n mukaan. Swegonin säätölaitteisto vesikiertoisille ilmastointilaitteille, tyyppi W, W tai W seuraavin toiminnoin: Mukautettu huoneohjaus Modbus-väylän kautta Langaton huoneyksikkö digitaalinäytöllä Ohjelmoitava säädin Yksilöllinen lämpötilan säätö Todellisen ilmavirran (vain W ja W) sekä lämmitys-/ jäähdytystarpeen ilmaisu Säätötoiminto PWM ( V AC) tai 0 0 V DC Ohjaa lämmitystä ja jäähdytystä sarjassa Ohjaa tulo- ja poistoilmavirtaa (vain W ja W) Venttiilien automaattinen aktivointi Sähkötermiset kaksiasentoiset (on/off) toimilaitteet, selkeällä tilailmaisimella "First open"-toiminto, helpottaa vesijärjestelmän täyttöä, koeponnistusta ja ilmausta Tuloliitännät kondenssianturille, ulkoiselle ikkunakoskettimelle ja ulkoiselle lämpötila-anturille. Tuloliitännät läsnäoloanturille tai avainkortinlukijalle Tuloliitännät CO -anturille ja paineanturille (vain W) Ulkoisen releen läsnäolo-ohjaus (vain W ja W) Toimitus Venttiilit toimitetaan putkiurakoitsijalle järjestelmään asennettavaksi Huonesäädin toimitetaan sähkö-, automaatio- tai muulle urakoitsijalle kytkettäväksi kojerasiaan Kaikki sähköasennukset, toimilaitteiden, moottoripeltien ja eri anturien kytkentä mukaan lukien, tekee sähkö- tai automaatiourakoitsija Sähkö- tai automaatiourakoitsija asentaa 0 V pistorasian muuntajalle, kojerasian lämpötila-anturille ja mahdollisen ulkoisen kaapeloinnin Lisävarusteet Venttiilitoimilaite ACTUATOR b V NC, xx kpl Venttiili SYST VD -CLC, xx kpl Ilmanvaihtopelti ml. peltitoimilaite CRTc aaa-, xx kpl Muuntaja SYST TS-, xx kpl Sovitin, toimilaite/venttiili ACTUATOR b adapteraaaaaaaa, xx kpl Ulkoinen lämpötila-anturi T-TG Läsnäoloanturi DETECT Occupancy, xx kpl CO -anturi DETECT Quality, xx kpl Paineanturi SYST PS, xx kpl Määrä eritellään erikseen tai ilmoitetaan viittauksella piirustukseen.
