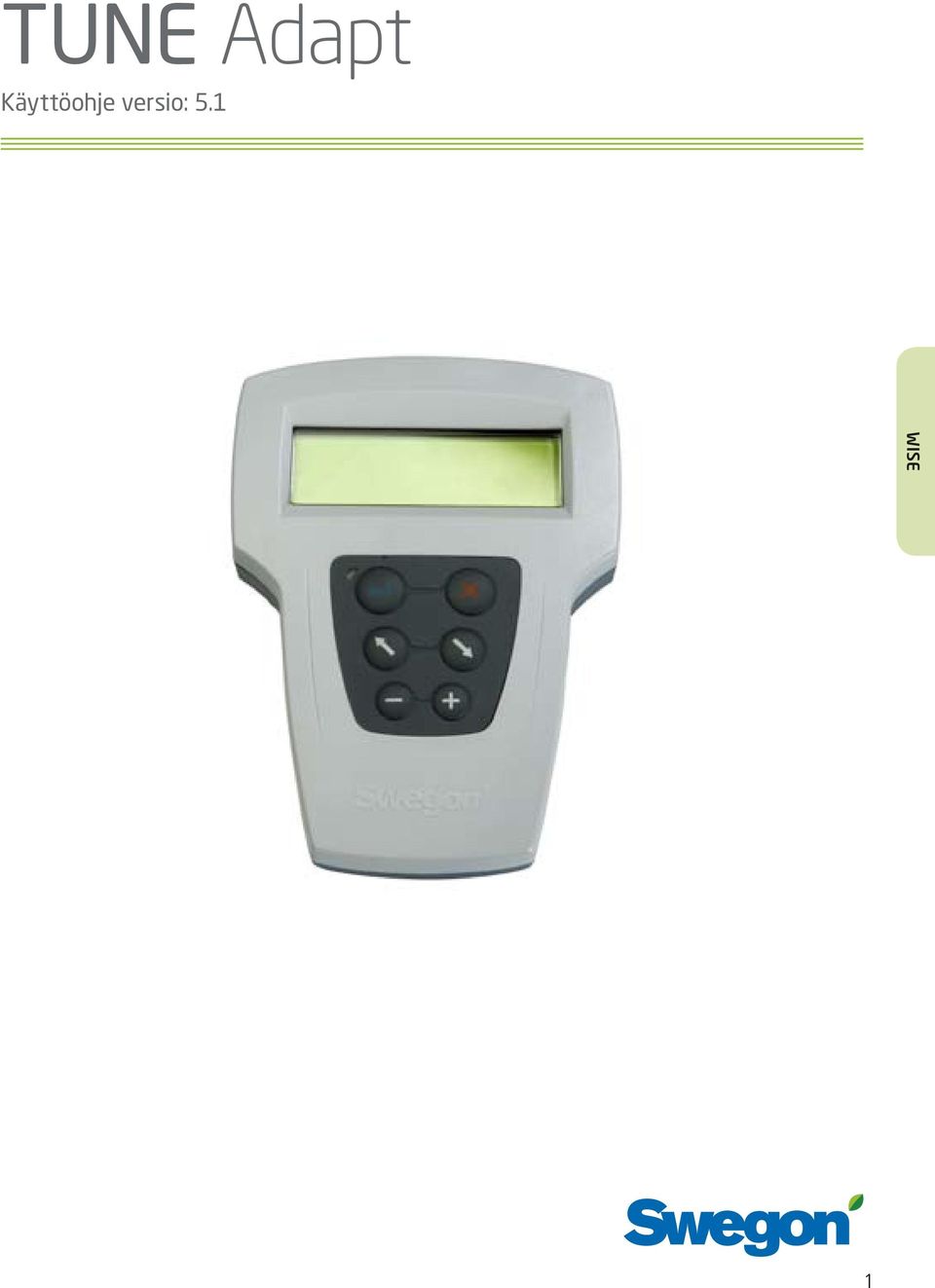

1 Käyttöohje versio: 5.1 1

2 TUNE Adapt Kuvaus TUNE Adapt on käsipääte kaikkien ADAPT-tuotteiden säätöön ja arvojen luentaan. Käsipääte saa virransyötön siitä tuotteesta, johon se on kytketty. TUNE Adapt toimitetaan vakiona nelikielisenä: ruotsi, englanti, suomi ja tanska. Käsipäätteen yhteensopivuus erilaisten ADAPT-säädinversioiden kanssa: uudempi käsipääte ei voi lukea vanhempia säädinmalleja, vanhempi käsipääte voi aina lukea kaikkia uudempia säädinversioita, mutta uudemmat muuttujat puuttuvat silloin käsipäätteestä. TUNE Adapt käsipäätettä ei saa käyttää GOLD-koneeseen kuuluvan päätteen tilalla tai päinvastoin. koska päätteissä on eri ohjelma. Painiketoiminnot Valikkoja selataan ylös ja alas nuolipainikkeilla, ja valittuun valikkoon päästään painamalla ENTER. Asetusvalikoissa päästään muuttamaan muuttujia painamalla uudelleen ENTER. Kaikki muutettavissa olevat muuttujat näkyvät silloin korostettuina. Arvojen suurentaminen tai pienentäminen tapahtuu (+/-)-painikkeilla. ADAPT-tuotteiden arvo muuttuu välittömästi, ENTER -painiketta ei tarvitse painaa. Edelliseen valikkoon palataan painamalla X. Näyttöön mahtuu vain neljä riviä tekstiä ja jäljempänä seuraavissa kuvauksissa piiloon jäävät valikot näkyvät himmeämpinä; valikot tulevat näkyviin, kun painetaan nuoli alas. ENTER -painikkeen vieressä on pieni punainen valodiodi. Kun se palaa, päätteeseen kytketyssä ADAPT-tuotteessa on käynnissä 0-kalibrointi. Odota muutama minuutti ja kytke TUNE Adapt uudelleen. Kuva 1. Anturimoduulin avaaminen: käytä ruuvitalttaa ja varo vaurioittamasta ohjaintappeja moduulia asentaessasi. Kuva 2. TUNE Adaptin kytkentä ilmalaitteeseen: käytä piirikortilla olevaa RJ12-liitäntää. TUNE Adapt versio ADAPT laite & pelti Versio Säätimen versionkoodi TUNE Aa TUNE Ab tai 256 TUNE Ac TUNE Ac Taulukko 1. Yhteensopivuus: TUNE Adapt käsipääte pystyy aina lukemaan tiedot säätimestä, jolla on korkeampi versionumero, mutta ei päinvastoin. 5 ja 5.1 voivat lukea toistensa tiedot. Kuvausten poikkeukset on selostettu huomautuksessa. Kuva 3. TUNE Adaptin kytkentä kanavapeltiin, käytä sivulla olevaa erillistä liitäntää. 2

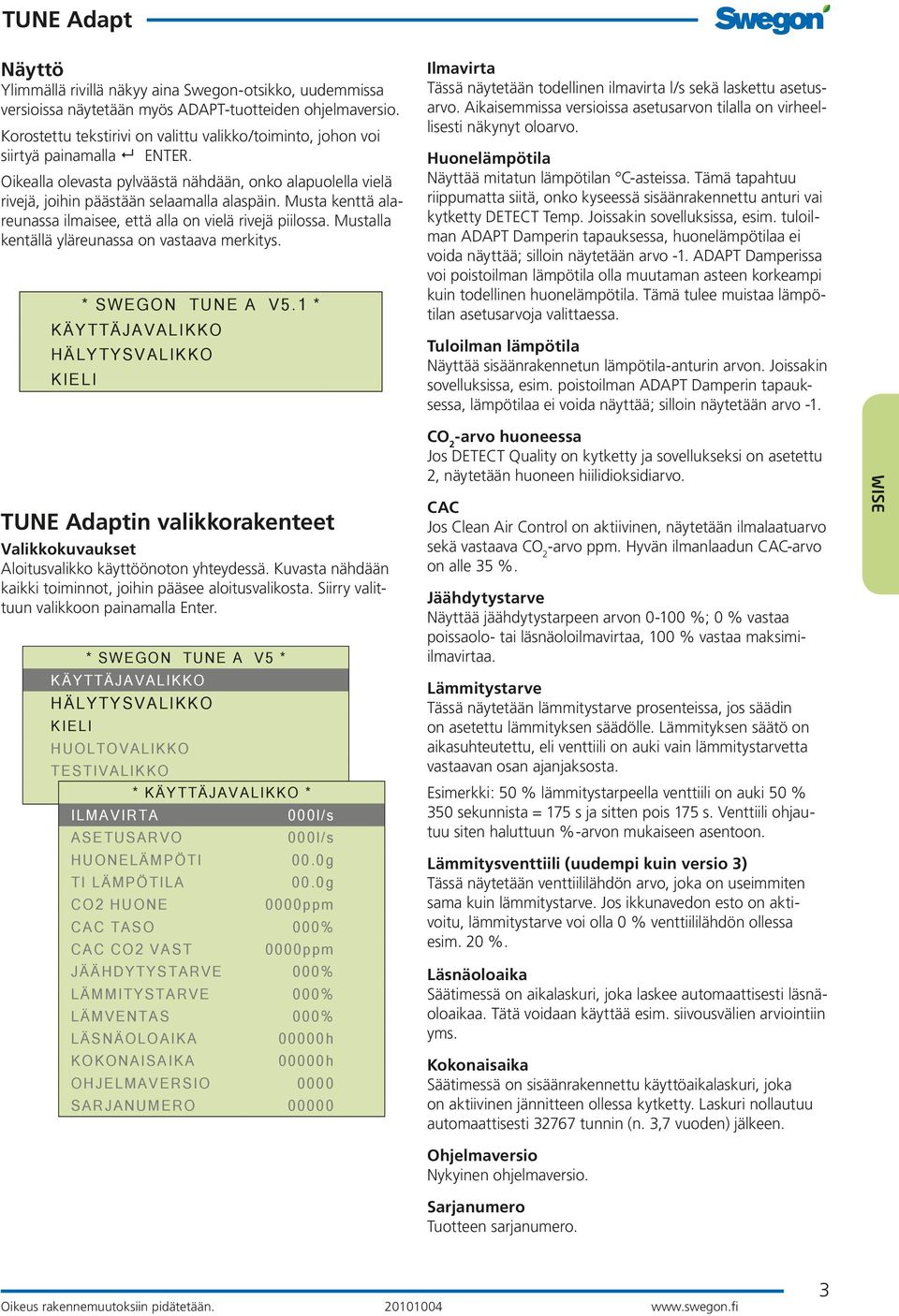

3 Näyttö Ylimmällä rivillä näkyy aina Swegon-otsikko, uudemmissa versioissa näytetään myös ADAPT-tuotteiden ohjelmaversio. Korostettu tekstirivi on valittu valikko/toiminto, johon voi siirtyä painamalla ENTER. Oikealla olevasta pylväästä nähdään, onko alapuolella vielä rivejä, joihin päästään selaamalla alaspäin. Musta kenttä alareunassa ilmaisee, että alla on vielä rivejä piilossa. Mustalla kentällä yläreunassa on vastaava merkitys. * SWEGON TUNE A V5.1 * KÄYTTÄJAVALIKKO Ilmavirta Tässä näytetään todellinen ilmavirta l/s sekä laskettu asetusarvo. Aikaisemmissa versioissa asetusarvon tilalla on virheellisesti näkynyt oloarvo. Huonelämpötila Näyttää mitatun lämpötilan C-asteissa. Tämä tapahtuu riippumatta siitä, onko kyseessä sisäänrakennettu anturi vai kytketty DETECT Temp. Joissakin sovelluksissa, esim. tuloilman ADAPT Damperin tapauksessa, huonelämpötilaa ei voida näyttää; silloin näytetään arvo -1. ADAPT Damperissa voi poistoilman lämpötila olla muutaman asteen korkeampi kuin todellinen huonelämpötila. Tämä tulee muistaa lämpötilan asetusarvoja valittaessa. Tuloilman lämpötila Näyttää sisäänrakennetun lämpötila-anturin arvon. Joissakin sovelluksissa, esim. poistoilman ADAPT Damperin tapauksessa, lämpötilaa ei voida näyttää; silloin näytetään arvo -1. TUNE Adaptin valikkorakenteet Valikkokuvaukset Aloitusvalikko käyttöönoton yhteydessä. Kuvasta nähdään kaikki toiminnot, joihin pääsee aloitusvalikosta. Siirry valittuun valikkoon painamalla Enter. * SWEGON TUNE A V5 * KÄYTTÄJAVALIKKO * KÄYTTÄJAVALIKKO * ILMAVIRTA 000l/ s ASETUSARVO 000l/ s HUONELÄMPÖTI 00. 0g TI LÄMPÖTILA 00. 0g CO2 HUONE 0000ppm CAC TASO 000% CAC CO2 VAST 0000ppm JÄÄHDYTYSTARVE 000% LÄMMITYSTARVE 000% LÄMVENTAS 000% LÄSNÄOLOAIKA 00000h KOKONAISAIKA 00000h OHJELMAVERSIO 0000 SARJANUMERO CO 2 -arvo huoneessa Jos DETECT Quality on kytketty ja sovellukseksi on asetettu 2, näytetään huoneen hiilidioksidiarvo. CAC Jos Clean Air Control on aktiivinen, näytetään ilmalaatuarvo sekä vastaava CO 2 -arvo ppm. Hyvän ilmanlaadun CAC-arvo on alle 35 %. Jäähdytystarve Näyttää jäähdytystarpeen arvon %; 0 % vastaa poissaolo- tai läsnäoloilmavirtaa, 100 % vastaa maksimiilmavirtaa. Lämmitystarve Tässä näytetään lämmitystarve prosenteissa, jos säädin on asetettu lämmityksen säädölle. Lämmityksen säätö on aikasuhteutettu, eli venttiili on auki vain lämmitystarvetta vastaavan osan ajanjaksosta. Esimerkki: 50 % lämmitystarpeella venttiili on auki 50 % 350 sekunnista = 175 s ja sitten pois 175 s. Venttiili ohjautuu siten haluttuun %-arvon mukaiseen asentoon. Lämmitysventtiili (uudempi kuin versio 3) Tässä näytetään venttiililähdön arvo, joka on useimmiten sama kuin lämmitystarve. Jos ikkunavedon esto on aktivoitu, lämmitystarve voi olla 0 % venttiililähdön ollessa esim. 20 %. Läsnäoloaika Säätimessä on aikalaskuri, joka laskee automaattisesti läsnäoloaikaa. Tätä voidaan käyttää esim. siivousvälien arviointiin yms. Kokonaisaika Säätimessä on sisäänrakennettu käyttöaikalaskuri, joka on aktiivinen jännitteen ollessa kytketty. Laskuri nollautuu automaattisesti tunnin (n. 3,7 vuoden) jälkeen. Ohjelmaversio Nykyinen ohjelmaversio. Sarjanumero Tuotteen sarjanumero. 3

4 Hälytysvalikko Näissä valikoissa näkyy arvo 1, jos ADAPT-tuotteessa on jokin vika; samalla anturimoduulin valodiodi palaa punaisena. * SWEGON TUNE ADAPT V5 * KÄYTTÄJÄVALIKKO * * TOIM.HÄLYTYS: LIIKERATA 0 MOOTTORIVIKA 0 PAINE- ANTURI 0 HUONELÄMPÖTILA 0 TI LÄMPÖTILA 0 VIRHEEL. AS. ARVO 0 CAC ANTURIVIKA 0 VIIHT. HÄLYTYS: LÄMPÖTILA 0 ILMANLAATU 0 ASETUKSET: HÄLYTYSVIIVE 60min PALAUTUSAIKA 5min MAX LÄM. POIK 2 C MAX CO2 POIK 200ppm CAC-anturivika Ilmaisee, että sisäänrakennetussa anturissa on vika tai se puuttuu. Viihtyvyyshälytys Aktivoi viihtyvyysohjauksen ja antaa hälytyksen, jos lämpötila tai CO 2 -arvo poikkeavat asetusarvosta enemmän kuin asetetun raja-arvon yli asetetun ajan (60 min). Jos hälytyssyy poistetaan, hälytysarvo palautuu asetetun ajan kuluttua (5 min). Kielivalikko Tätä käytetään TUNE Adaptin näyttökielen vaihtoon. * SWEGON TUNE ADAPT V5 * KÄYTTÄJÄVALIKKO ENGLISH SVENSKA SUOMI DANSK * * Liikeratavika Säätimen käynnistyksen yhteydessä suoritetaan liikeradan tarkastus; jos tämä epäonnistuu, annetaan hälytys. Moottorivika Jos säätö ei toimi niin, että moottori voi ohjautua haluttuun asentoon havaitulla liikeradalla, annetaan hälytys. Paineanturi Jos paineanturi antaa kelvottomia arvoja tai jos yhteys siihen katkeaa, annetaan hälytys. Huonelämp. Tarkoittaa vikaa sisäänrakennetussa lämpötila-anturissa, joka normaalisti on anturimoduulissa. Kielivalinta Tune Adapt toimitetaan vakiona nelikielisenä: englanti, ruotsi, suomi ja tanska. Selaa esiin haluttu kieli ja paina ENTER. Muut kieliyhdistelmät ovat: englanti, viro, venäjä ja puola tai englanti, saksa, ranska ja hollanti Nämä versiot pitää kuitenkin tilata erikseen. TI lämpötila Tarkoittaa vikaa sisäänrakennetussa lämpötila-anturissa, joka normaalisti on laitteen tuloilmavirrassa. Virheell.as.arvo Hälytys annetaan, jos lämmityksen ja jäähdytyksen asetusarvot menevät ristiin; lämmityksen asetusarvon on aina oltava alempi kuin jäähdytyksen asetusarvon. 4

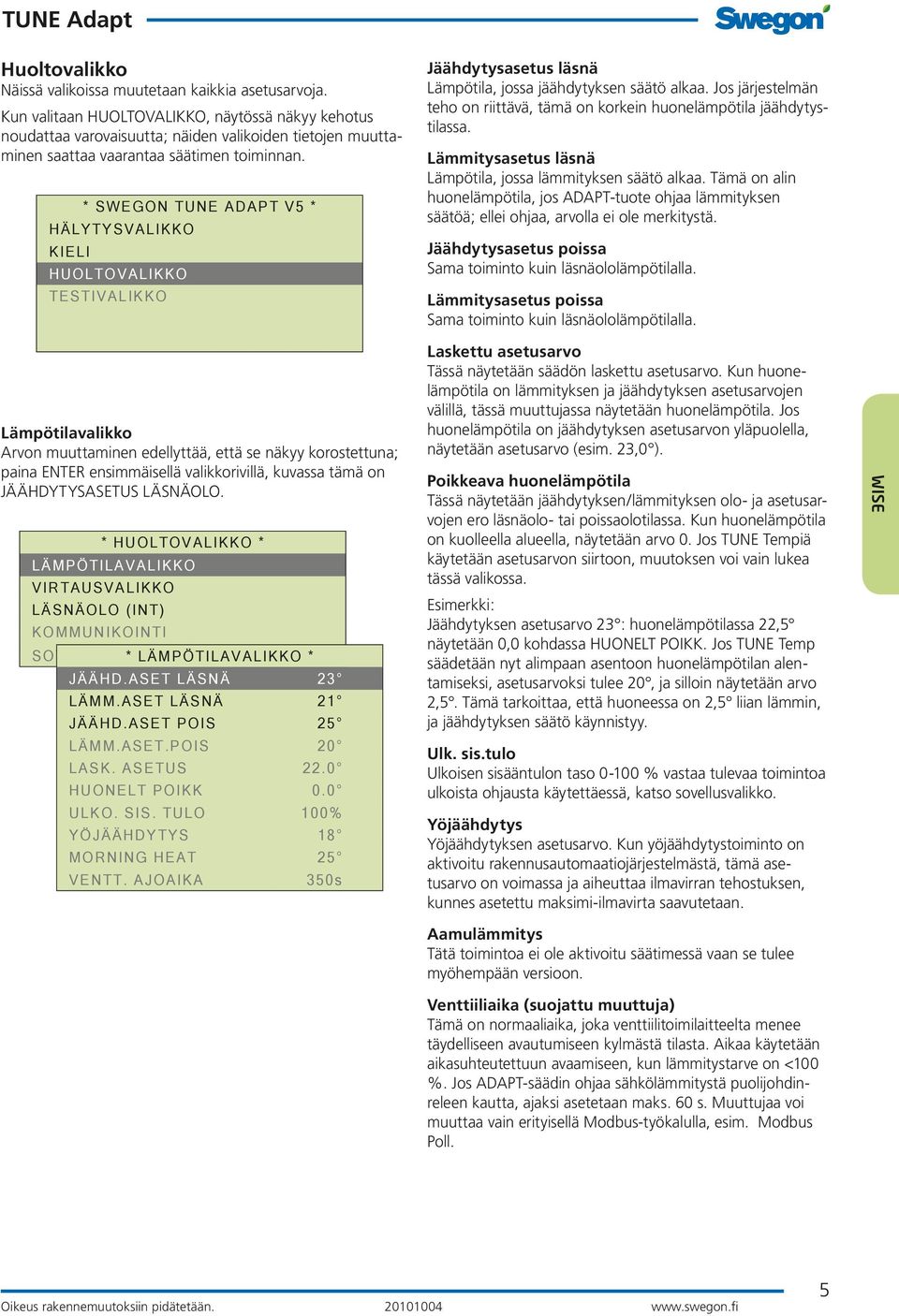

5 Huoltovalikko Näissä valikoissa muutetaan kaikkia asetusarvoja. Kun valitaan, näytössä näkyy kehotus noudattaa varovaisuutta; näiden valikoiden tietojen muuttaminen saattaa vaarantaa säätimen toiminnan. * SWEGON TUNE ADAPT V5 * Jäähdytysasetus läsnä Lämpötila, jossa jäähdytyksen säätö alkaa. Jos järjestelmän teho on riittävä, tämä on korkein huonelämpötila jäähdytystilassa. Lämmitysasetus läsnä Lämpötila, jossa lämmityksen säätö alkaa. Tämä on alin huonelämpötila, jos ADAPT-tuote ohjaa lämmityksen säätöä; ellei ohjaa, arvolla ei ole merkitystä. Jäähdytysasetus poissa Sama toiminto kuin läsnäololämpötilalla. Lämmitysasetus poissa Sama toiminto kuin läsnäololämpötilalla. Lämpötilavalikko paina ENTER ensimmäisellä valikkorivillä, kuvassa tämä on JÄÄHDYTYSASETUS LÄSNÄOLO. LÄMPÖTILAVALIKKO VIRTAUSVALIKKO LÄSNÄOLO ( INT) SOVELLUSVALIKKO * LÄMPÖTILAVALIKKO * JÄÄHD. ASET LÄSNÄ 23 LÄMM. ASET LÄSNÄ 21 JÄÄHD. ASET POIS 25 LÄMM. ASET. POIS 20 LASK. ASETUS HUONELT POIKK 0. 0 ULKO. SIS. TULO 100% YÖJÄÄHDYTYS 18 MORNING HEAT 25 VENTT. AJOAIKA 350s Laskettu asetusarvo Tässä näytetään säädön laskettu asetusarvo. Kun huonelämpötila on lämmityksen ja jäähdytyksen asetusarvojen välillä, tässä muuttujassa näytetään huonelämpötila. Jos huonelämpötila on jäähdytyksen asetusarvon yläpuolella, näytetään asetusarvo (esim. 23,0 ). Poikkeava huonelämpötila Tässä näytetään jäähdytyksen/lämmityksen olo- ja asetusarvojen ero läsnäolo- tai poissaolotilassa. Kun huonelämpötila on kuolleella alueella, näytetään arvo 0. Jos TUNE Tempiä käytetään asetusarvon siirtoon, muutoksen voi vain lukea tässä valikossa. Esimerkki: Jäähdytyksen asetusarvo 23 : huonelämpötilassa 22,5 näytetään 0,0 kohdassa HUONELT POIKK. Jos TUNE Temp säädetään nyt alimpaan asentoon huonelämpötilan alentamiseksi, asetusarvoksi tulee 20, ja silloin näytetään arvo 2,5. Tämä tarkoittaa, että huoneessa on 2,5 liian lämmin, ja jäähdytyksen säätö käynnistyy. Ulk. sis.tulo Ulkoisen sisääntulon taso % vastaa tulevaa toimintoa ulkoista ohjausta käytettäessä, katso sovellusvalikko. Yöjäähdytys Yöjäähdytyksen asetusarvo. Kun yöjäähdytystoiminto on aktivoitu rakennusautomaatiojärjestelmästä, tämä asetusarvo on voimassa ja aiheuttaa ilmavirran tehostuksen, kunnes asetettu maksimi-ilmavirta saavutetaan. Aamulämmitys Tätä toimintoa ei ole aktivoitu säätimessä vaan se tulee myöhempään versioon. Venttiiliaika (suojattu muuttuja) Tämä on normaaliaika, joka venttiilitoimilaitteelta menee täydelliseen avautumiseen kylmästä tilasta. Aikaa käytetään aikasuhteutettuun avaamiseen, kun lämmitystarve on <100 %. Jos ADAPT-säädin ohjaa sähkölämmitystä puolijohdinreleen kautta, ajaksi asetetaan maks. 60 s. Muuttujaa voi muuttaa vain erityisellä Modbus-työkalulla, esim. Modbus Poll. 5

6 Virtausvalikko paina ENTER ensimmäisellä valikkorivillä, kuvassa LÄSNÄ- OLO on korostettuna. LÄMPÖTILAVALIKKO VIRTAUSVALIKKO LÄSNÄOLO ( SIS) SOVELLUSVALIKKO * ILMAVIRTA * LÄSNÄOLO MIN 10l/ s MAX 40l/ s POISSA MIN 5l/ s KANAVALÄMM SÄHKÖ MIN 0l/ s PAINEANTURI PAINE 45. 2Pa 0- KALIB Pa PELTI KÄSIOHJ 100% LIIKERATA 55mm ORJA ULOSTULO 0% CO2 MIN ASETUS 800ppm MAX ASETUS 1000ppm PPM PER VOLT 200 CAC ASETUS CAC MIN ASET 25% CAC MAX ASET 35% Läsnäolo min/max Tässä asetetaan ilmavirrat, joita kyseisessä huoneessa käytetään. Jos tuotteen nimessä on merkintä default, se on varastotuote vakioasetuksilla, jotka todennäköisesti eivät sovi kyseiseen asennukseen. Poissa Ilmavirta poissaolon aikana. Sähkölämmitin Tämä arvo koskee vain versiota 5.1 ja uudempia. Jos arvo aktivoidaan ts. arvoksi asetetaan yli 0 l/s, säädin tulkitsee tämän niin, että tuloilmakanavaan on asennettu lämmityspatteri. Lämmitystarpeen yhteydessä minimi-ilmavirta suurennetaan asetettuun arvoon. Asetusarvoksi tulee asettaa sähkölämmittimen edellyttämä minimi-ilmavirta.. Paineanturi Tästä voidaan lukea todellinen virtauspaine; paine on lähes sama kuin laitteen staattinen painehäviö. 0-kalibrointi voidaan suorittaa, mutta se edellyttää varmuutta siitä, että ilmavirtaa ei ole; pellin pakkosulkeminen ei auta. 0-kalibrointi on suoritettu tehtaalla ennen toimitusta, ja sitä ei normaalisti tarvitse muuttaa. Pellinasento Tästä voidaan lukea todellinen pellin asento. Säädettäessä on huolehdittava siitä, että tämä arvo on vähintään 85 % auki vyöhykkeen mitoittavassa huoneessa. Iskunpituus Tässä näytetään tuotteen havaittu iskunpituus millimetreinä. Orja ulostulo Näyttää orjaulostulon ilmavirtatason; 0 % vastaa minimi- tai poissaoloilmavirtaa, 100 % vastaa maksimi-ilmavirtaa. CO 2 Tässä valikossa asetetaan raja-arvot suhteelliselle ilmavirransäädölle suhteessa CO 2 -arvoon. Säätö alkaa minimiasetusarvosta ja kasvaa suhteellisesti 100 % ilmavirtaan maksimiasetusarvolla. PPM per volt Tämä on tulkinta-arvo CO 2 -anturilta, normaalisti se on 200 ppm/v. CAC MIN Alaraja, jossa ilmavirtaa suurennetaan epäpuhtauksien poistamiseksi CAC MAX Yläraja, jossa ilmavirta on maksimiarvossa. 6

7 Läsnäolovalikko paina ENTER ensimmäisellä valikkorivillä, kuvassa LÄSNÄ- OLO on korostettuna. LÄMPÖTILAVALIKKO VIRTAUSVALIKKO LÄSNÄOLO ( SIS) SOVELLUSVALIKKO * LÄSNÄOLO (SIS) * LÄSN. ANT. TASO 0000 LÄSNÄOLOTILA 0 LÄSNÄ+VIIVETILA 0 POISKYTK. VIIVE 20m PÄÄL. KYTK. VIIV 00s Tiedonsiirto paina ENTER ensimmäisellä valikkorivillä, kuvassa TIEDON- SIIRTO on korostettuna. Jos tuote on kytketty Superjärjestelmään, asetusten pitää aina olla 38,4 EI MITÄÄN - 1. VIRTAUSVALIKKO LÄSNÄOLO ( SIS) SOVELLUSVALIKKO * * MODBUS OSOITE 000 SIIRTONOPEUS 38, 4k PARITEETI EI PAR STOP- BITIT 1 Anturitaso Näyttää sisäänrakennetun läsnäoloanturin signaalitason; läsnäolon ilmaisun raja-arvo on 250. Läsnäolotila Näyttää sisäänrakennetun anturin hetkellisen tilan; 1 = läsnäolo, arvoksi palautuu 0 ellei 1 minuutin kuluessa havaita uutta läsnäoloa. Tila + viive Läsnäolotila mukaan lukien viive. Tämä arvo on voimassa koko yhteen kytkettyjen isäntä-/orjalaitteiden järjestelmälle. Modbus-osoite Osoitteeksi voidaan asettaa arvo väliltä Siirtonopeus Tiedonsiirtonopeudeksi voidaan asettaa 9.6k k k. Pariteetti Pariteetiksi voidaan asettaa Parill. Parit. Ei par. Pysäytysbitit Arvoksi voi asettaa 1 tai 0. Poiskytkentäviive Aika, jonka kuluttua säädin vaihtaa poissaoloon, ellei uutta liikettä ole havaittu. Päällekytkentäviive Päällekytkentäviiveen on aina oltava 0, jos käytetään valaistuksen ohjausta, muuten sopiva arvo on 30 s. 7

8 Sovellusvalikko paina ENTER ensimmäisellä valikkorivillä, kuvassa SOVELLUS on korostettuna. LÄSNÄOLO ( SIS) SOVELLUSVALIKKO * SOVELLUSVALIKKO * SOVELLUS 0 TOIMINTAVALIKKO TILA 0 MERKKIVALO TOIMINTO... LT- ANTURIN KÄYTTÖ TYYPPI 0 RADIAATTORI LIITETTY IKK. VEDON ESTO AKTIIVINEN TASO 00% JÄÄHD. RAJA 50% VENTT. JAKS. KÄYTTÖ INTERVALLI 5dg CAC KÄYTTÖ EI LIITETTY TUULETUS OFF TUULETUSVIIVE 72h TUULETUSAIKA 5m CAC/ CO2 POISSA EI-AKT. Sovellus Valitse se sovellus, joka vastaa kuvausta. Sovellus kuvaa, miten isäntälaitteen ulkoista ohjaustuloa käytetään; orjalaitteella tulee aina olla arvo 3. 0= lämpötilan säätö (ADAPT) 1= ulkoinen säätö 0-10 V DC signaalilla 2= lämpötilan säätö (ADAPT) + CO 2 (DETECT Q 0) 3= orjasäädin 4= asetusarvosäädin TUNE Temp 5= ulkoinen lämpötilan anturi DETECT Temp Käyttövalikko Asettaa säätimen lisätoiminnot. 0= normaali ilmajäähdytys ja patterilämmitys 1= night cool, rakennusautomaatiojärjestelmästä, ei aseteta tässä 2= morning boost, rakennusautomaatiojärjestelmästä, ei aseteta tässä 3= ilmajäähdytys ja lämmitys sekä patterilämmitys 4= kaksivaiheinen ilma- ja vesijäähdytys vuorotellen, ei lämmitystä. Merkkivalot Tässä voidaan valita, onko valodiodi sammuksissa vai käytetäänkö sitä toimintojen ilmaisuun tai viihtyvyyshälytykseen, katso myös hälytysvalikko. Lämpötila-anturin käyttö (alkaen ohjelmistoversiosta 5) Tällä muuttujalla määrätään, miten sisäisiä lämpötila-antureita käytetään. Tämä toiminto on asetettu tehtaalla. Jos ADAPT Damper default toimitetaan suoraan varastosta, tätä muuttujaa on muutettava, kun pelti halutaan muuttaa orjaksi. 0= ADAPT-tuloilmalaite 1= ADAPT Exhaust ja Damper poistoilmalle 2= ADAPT Damper tuloilmalle Patteriohjaus (alkaen ohjelmaversiosta 4 ) Jos ADAPT-säädintä käytetään patteriohjaukseen, toiminnon on oltava aktivoitu. Patteriohjausta ei voi yhdistää kaksivaiheiseen jäähdytykseen. ADAPT-versiossa 3 vaihto voidaan tehdä vain Modbus:ssa muuttujalla 0x0006. Ikkunavedon esto (alkaen ohjelmaversiosta 3) Tämä toiminto on vain ohjelmaversiosta 4 lähtien. Säädin voi lämmittää vaikka lämmitystarvetta ei ole. Tätä käytetään ikkunavedon vähentämiseen. Lämmityssäätö on aktiivinen asetettuun tasoon saakka (esim. 20 %), kunnes jäähdytystarve on saavuttanut 50 %. Venttiilien aktivointi (alkaen ohjelmaversiosta 4 ) Kesäaikaan venttiilit saattavat tarvita liikuttelua, jotta ne eivät juuttuisi paikalleen. Liikuttelu aktivoidaan asettamalla jaksoväliksi aika vuorokausina (>0). Liikuttelu tapahtuu aktivoimalla venttiililähtö 10 minuutin ajaksi. Toiminto on aktivoitu toimitettaessa. CAC-käyttö Poistoilmakanavassa olevan ADAPT Damperin sisäänrakennetun ilmanlaatuanturin aktivointi. Tuuletustoiminto Aktivoi tehostetun ilmavirran lyhyeksi ajaksi (5 min), kun huone on ollut tyhjänä yli asetetun ajan (72 tuntia). CAC-/CO 2 -toiminto poissaolon yhteydessä CAC-/CO 2 -toiminto voidaan aktivoida vaikka huone on tyhjänä. 8

9 Testivalikko Näitä valikkotoimintoja käytetään toimintojen säädössä ja tarkastuksessa. Kun valitaan testivalikko, näytössä näkyy kehotus noudattaa varovaisuutta; näiden valikoiden tietojen muuttaminen saattaa pysäyttää säätimen toiminnan. * SWEGON TUNE ADAPT V5 * * * ASENNUSTILA MAKSIMI ILMAVIRTA ILMAVIRTA 0000l/ s PAKKO-OHJAUS KÄYTTÖ AV MASTER STÄNG ORJA KÄÄNT. AV TESTITILA AV PELTI KÄSIASENTO 0% LÄSNÄOLO AUTO/ KÄSI AUTO LÄSNÄ/ POIS FRÅNV LÄMVENT. TESTI AV YÖJÄÄHDYSTYS AUTO/ KÄSI AUTO MORNING BOOST AUTO/ KÄSI AUTO Säätötila Tätä toimintoa käytetään toimintojen säätö- ja tarkastusvaiheissa. Kaikki tuotteet toimitetaan säädettynä maksimivirtaukselle, valodiodi palaa oranssina. Säätövaiheessa täksi tilaksi asetetaan MINIMI ILMAVIRTA POISSA ILMAVIRTA ja lopuksi EI KÄYTÖSSÄ. Minimi- ja poissaoloilmavirralla valodiodi vilkkuu oranssina. Pakko-ohjaus Pakko-ohjaustoiminto voidaan testata tässä valikossa. Lisäksi on mahdollista asettaa tapahtumaksi Sulje tai Avaa sekä orjalaitteen käänteinen toiminta. Tapahtuman Sulje tai Avaa asetetaan isäntälaitteeseen. Orjalaitteen käänteinen toiminta voidaan asettaa vain, jos TUNE Adapt on kytketty kyseiseen orjalaitteeseen. Muista palauttaa testitilan arvoksi POIS. Peltiasentojen testaustila Tällä toiminnolla voidaan pellin asennoksi ohjata käsin kiinteä arvo %. Muista palauttaa testitilan arvoksi POIS. Merkkivalo vilkkuu oranssina, kun testitila on aktivoitu. Läsnäolo Tässä voidaan pakko-ohjata läsnäolotoiminnon arvoksi AUTO tai KÄSI. Käsiohjaustilassa asetetaan arvoksi POISSA tai LÄSNÄOLO. Isäntätilassa olevalle ADAPT Damperille, jossa ei ole sisäänrakennettua läsnäoloanturia, täksi arvoksi asetetaan pysyvästi LÄSNÄOLO, ellei DETECT Occupancya ole kytketty. Venttiilitesti Kun toiminto aktivoidaan, venttiili avautuu 10 minuutiksi. Toimintoa käytetään venttiilin toiminnan tarkastamiseen ja toimilaitteen First open lukituksen avaamiseen. Yöjäähdytys Toimintoa käytetään yöjäähdytystoiminnon tarkastamiseen. Muista kytkeä toiminto pois päältä, kun testaus on suoritettu. Aamulämmitys Toimintoa käytetään aamulämmitystoiminnon tarkastamiseen. Muista kytkeä toiminto pois päältä, kun testaus on suoritettu. 9
