STONEREX PREMIUM ULKOVERHOUSLEVYT Ohjeet suunnitteluun ja asennukseen

Transkriptio

1 STONEREX PREMIUM ULKOVERHOUSLEVYT Ohjeet suunnitteluun ja asennukseen StoneREX Plus Basic, StoneREX Premium Color, StoneREX Premium Luonnonkivi sementikuitulevyn asennus puukoolaukselle

2 SISÄLTÖ Käyttokohteet Tuotteen tekniset tiedot Käsittely ja asennus Asennustarvikkeet Tuulettuva julkisivu Levyjen asennuspiirustukset Levyjen pystysuuntainen Asennus Pystyliitos Vaakaleikkaus keskirimalle Kiinnityksestä Vaakaleikkaus ulkokulmasta Ulkokulmalista vaakaleikkaus Sisäkulman vaakaleikkaus Ikkunan vaakaleikkaus Ikkunan pystyleikkaus Liikesauma pystyleikkaus Sokkeli Sokkeli Räystäs Räystäs Pystysauman vaakaleikkaus Puukoolaus 150mm lämpöeristeellä Kattolevyjen asennus Kuva 1 Kuva Kuva 3 Kuva 4 Kuva 5 Kuva 6 Kuva 7 Kuva 8 Kuva 9 Kuva 10 Kuva 11 Kuva 12 Kuva 13 Kuva 14 Kuva Kuva 16 Kuva Varastointi ja käsittely Huolto

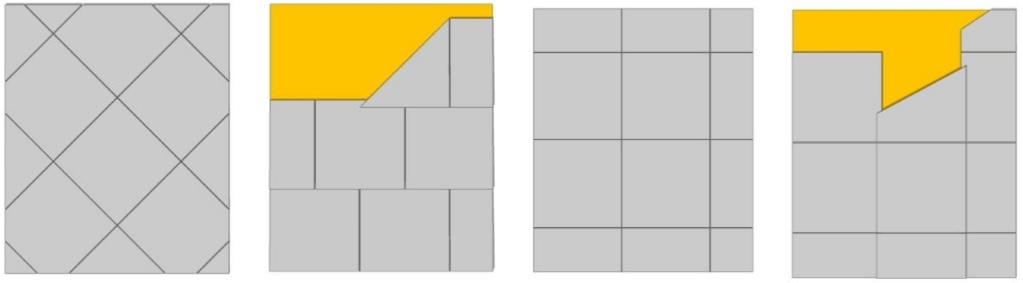

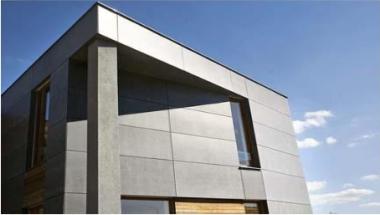

3 KÄYTTÖKOHTEET StoneREX Premium Basic sementtikuitulevy on sileäpintainen, viimeistelemätön, betoninharma rakennuslevy. StoneREX Premium Color on tehtalla värjätty sementtikuitulevy, mitä on mahdollista tilata kaikkien RAL-, Tikkurila- tai NCS värikarttojen sävyjen mukaan. StoneREX Premium Luonnonkivi on luonnonkivisiroiteellä päällystetty sementtikuitulevy, mikä on saatavina 16 perussävynä. Sementtikuitulevyt1 soveltuvat lujuutensa, palonkestävyytensä ja hyvän säänkestävyytensä ansiosta sekä ulkokäyttöön rakennusten julkisivujen ja sokkelin päällysteenä että sisäkäyttöön, seinien ja kattojen verhoiluun tai kosteiden tilojen verhoiluun. 4 ja 6 mm paksuja levyjä käytetään sisäkattojen, räystäiden ja parvekkeen alustan päällystelevynä tai seinärakenteissa, jossa levyihin ei kohdistu merkittävää kuormaa. 8 ja 10 mm paksuja levyjä käytetään seinärakenteiden päällystämiseen sekä sisällä että ulkona. 12, 15, 18 ja 20 mm paksuja levyjä voi käyttää sellaisissa rakenteissa, joihin kohdistuu suurehko kuorma, kuten lattiarakenteissa. TEKNISET TIEDOT StoneREX Premium Basic sementtikuitulevy StoneREX Premium Color StoneREX Premium Luonnonkivi Suurin leveys* 1200 mm 1200 mm 1200 mm Suurin pituus* 3050 mm 3050 mm 3050 mm Levyn paksuus 8,10 mm 8,10 mm 8,10 mm Paino (8mm levy) Vetolujuus taipuneena pitkittäissuuntaan poikittaissuuntaan Pakkasenkestävyys 15,5 kg/m 2 15,5 kg/m2 15,5 kg/m 2 Absorptiokyky 24 tunnin liotuksessa Paloluokka - reaktio tuleen Tulenkestävyys Lineaarinen piteneminen ilman suhteellisen kosteuden muuttuessa o 35%:sta 85%:iin 20 C:n lämpötilassa * Sementtikuitulevyn mitat vakiona ovat 1200 x 3050 mm. Tilauksesta sahamme myös tilaajan tarvittaviin mittoihin. 1 StoneREX OY:ll on oikeus muutta tuotevalikoimaa paksuus 2

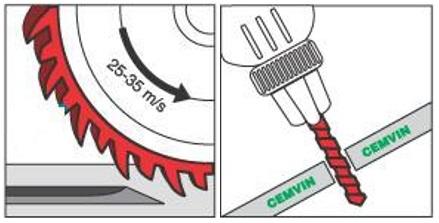

4 KÄSITTELY JA ASENNUS Levyt sahataan sopivan kokoisiksi sirkkelillä, jossa käytetään kovametalliterää jonka hampaiden väli on enintään 10 mm. Levyt sahataan 25-3 viimeistelymättömältä puolelta käsin. Kytke sirkkeli 5 m aina pölynpoistolaitteistoon levyä sahatessasi. /s Sahatut pinnat hiotaan ja päällystetään betonipinnoille sopivalla maalilla tai lakalla. Ruuvinreiät porataan kovametalliporalla kivisiroiteella päällystetyltä/maalatulta puolelta käsin. Levyt kiinnitetään ruostumattomilla ruuveilla tai niiteillä halkaisijalta vähintään 4,2 mm, ennakkoon poratun reiän halkaisijan tulee olla kooltaan 1,5 kertaa kiinnitysruuvin tai niitin halkaisija, kuitenkiin vähintään 8mm. Käydettäessä StoneREX siipikairaruuveja kivisiroiteella päällystettyjen levyjen asennukseen ei tarvitse porata etukäteen asennusreikiä. Liikuntasaumoissa käytetään sopivaa saumanauhaa tai metallisia sauma- ja kulmalistoja. Laajojen pintojen vaakasaumoissa kannattaa käyttää suojapeltiä. Ruuveja ei kiristetä liikaa ja ruuvin kanta ei saa upota levyyn, eli levylle jätetään liikuntavaraa. Levyja asennettaessa ei käytetä uppokantaruuveja. Jotta ruuvin kanta olisi samassa tasossa levyn kanssa, voidaan tarvittaessa porata etukäteen leveämpi ura ruuvin kantaa varten(1,5 x isompi kuin kannan halkasija - kuva 3)*. Levyjä asennettaessa aloitetaan ruuvien kiinnitys levyn keskeltä. Ruuvien kiinnitys lopetetaan levyn kulmissa. Levyä asentaessa täytyy otta huomioon että levy ei saa olla märkä tai kostea. Normaalioloista poikkeavissa tilanteissa (lasiset julkisivut, kasvihuoneet, jatkuvasti erittäin kosteat tilat tai erittäin nopeasti muuttuvaan ympäristöön asennettavat rakenteet) liikuntasaumojen määrä sekä kiinnitysruuvin ja sitä varten ennakkoon poratun reiän koko suunnitellaan erikseen. 2 1 Reiän halkasija min 1,5 x kiinnitysruuvin tai piikkin halkaisijaltaan Vakioasennus 3 Kumitiivisteella varustettuja ruuveja käytetaan usein pestavia tai kostuvia pintoja rakennettaessa. 4 5 Jos tarvitaan tasainen asennustulos (seinat, lattiat), jyrsitään aukko ruuvin kantaa varten. ASENNUSVAIHDOEHDOT * menetelmää käytetään ainoastaan sisätiloissa 3

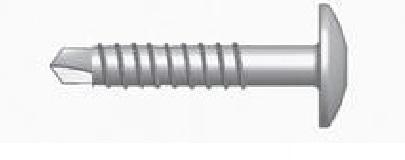

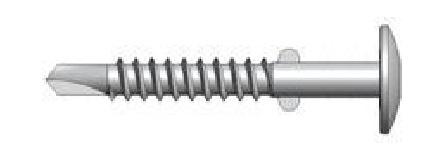

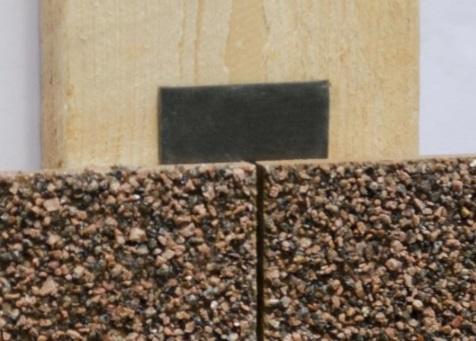

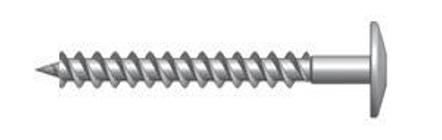

5 ASENNUSTARVIKKEET StoneREX ulkoverhouslevyjen asennukseen käytetään ruostumattomia ruuveja. Usein pestäviin ja kosteiden pintojen asennuksessa suosittelemme käyttää kumitiivisteisiä ruuveja. Kupukantaisia ruuveja 4,2x40 mm käytetään levyjen kiinnittämiseen puukoolaukseen. Ruuvi takaa varman asennuksen ja korkean ulosvetolujuuden. StoneREX siipikairaruuvi 4,8 x 40 puukoolaukseen. Porakärjen siivet kairaavat reiän sementtilevyyn. Levyihin ei tarvitse porata ruuvinreikiä erikseen(paitsi maalatun levyn kohdalla). Porakärjellä varustettu ruostumaton ruuvi 4,2 x 32mm metallikoolaukselle (metallirankan maksimivahvuus 3mm). Torx-kärki ruuvien asennukseen Kovametalliterä asennusreikien poramiseen levyihin Solumuovitiiviste liikuntasaumoihin. Tiivisteen sävyt musta ja valkoinen. Mitat 50x1mm. Tiivistenauha on laitettavaa koolaukselle levyn alle riippumatta siitä mikä on koolaus (puu, metalli, alumiini) 4

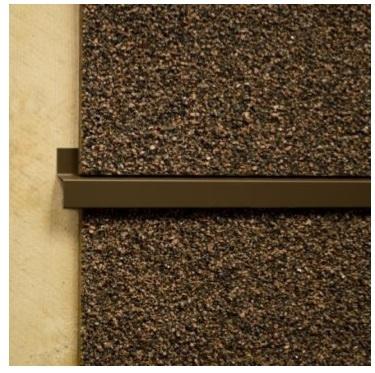

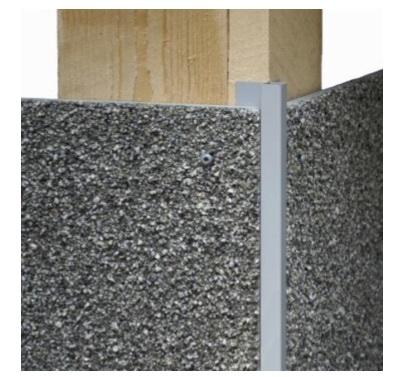

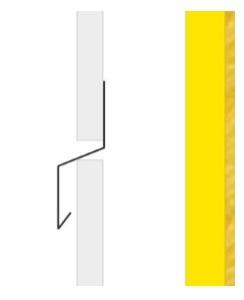

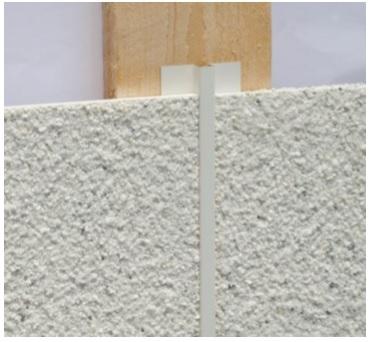

6 Liikkuvissa saumoissa käytetään sopivan sävyisiä sauma- ja kulmalistoja. Vakiona tarjoamme 8 sävyä, tilattavissa on kaikki RAL - värikartan sävyt. a b a- ulkokulmalista b- sisäkulmalista c- suojapelti d- pystysaumalist c d a. Ulkokulmalista b. Vaakalista/ suojapelti d. Pystylista 5

7 TUULETTUVA JULKISIVU StoneREX Plus julkisivulevyjä käytetään lähinnä pien- ja kerrostalojen sekä julkisten rakennusten ja teollisuus- ja varastorakennusten julkisivujen uudis- ja korjausrakentamisessa. Tuulettuvassa julkisivussa kiinnitetään levyt rimoille, jättäen levyn ja lämpöeristeen välille vähintään 25mm tuuletusrako, josta poistuu rakenteiden ylimääräinen kosteus. Näin suojataan seinän rakennetta ja rakenteen kestävyys ulkolämpötilan vaihtelua vasten kasvaa. 2. Lämpöeriste 3. Tuulensulku 4. Tuuletusväli vähintään 19 mm 5. Solumuovi - tai EPDM tiiviste 6. StoneREX ulkoverhouslevy 7. Ruuvi Rimoitukseen käytetään painekyllästettyä puuta, suosittelemme myös palosuojamaalin käyttöä. Alarungon koolausväli voi olla pienempi jos on vaara levyjen vaurioitumiselle. Pystyrimojen välit täytyy säätä StoneREX julkisivulevyn sauman mukaan. Ruuveja asentaessa täytyy välttää liian pientä väliä ja kireää kiinnitystä, levyille jätetään liikuntavaraa. Levyn kiinnitysruuvien asennus aloitetaan keskeltä ja lopetetaan kulmaruuveilla. Sahatut pinnat täytyy maalata sopivan sävyisellä maalilla. Suosittelemme käyttämään vaakasaumoissa suojapeltiä tai päällystää levyn sisäpinta maalilla tai lakalla. Riittävän tuuletuksen varmistukseksi julkisivulevyjen vaakasuuntainen tuuletusväli vähintään 25mm. Vettyneet ja kosteat levyt täytyy kuivata ennen asennusta! 6

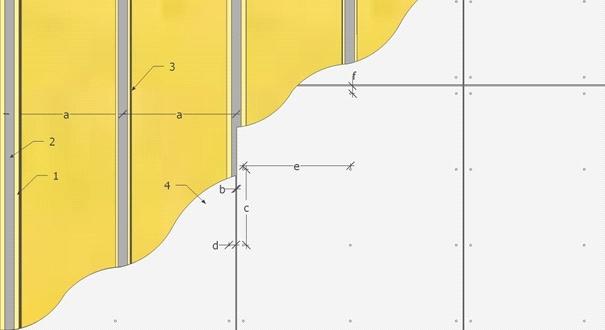

8 LEVYJEN ASENNUSPIIRUSTUKSET Kuva 1: STONEREX JULKISIVULEVYJEN PYSTYSUUNTAINEN ASENNUS a. b. c. d. e. f. Pystyrima min. 19 x 100 mm Solumuovi tai EPDM tiivistenauha Pystyrima min. 19 x 45 mm Julkisivulevy Stonerex Color Plus tai StoneREX Plus Rimojen väli maksimissaan 625 mm Levyjen välinen liikesauma min. 6 mm Kiinnitysruuvien väli pystyreunassa enintään 400 mm Kiinnitysruuvien väli pystysuorasta (pidemmästä) reunasta vähintään 30 mm Kiinnitysruuvien väli enintään 600 mm Kiinnitysruuvien väli vaakareunasta vähintään 100 mm Sallittu vetovoima / ruuvi 170N Pystyrimojen välit täytyy säätä StoneREX Plus julkisivulevyn sauman mukaan. Ruuveja asentaessa täytyy välttää liian pientä väliä ja kireää kiinnitystä, levyille jätetään liikuntavaraa. Levyn kiinnitysruuvien asennus aloitetaan keskeltä ja lopetetaan kulmaruuveilla. Sahatut pinnat täytyy maalata sopivan sävyisellä maalilla. Suosittelemme käyttämään vaakasaumoissa suojapeltiä tai päällystää levyn sisäpinta maalilla tai lakalla. Riittävän tuuletuksen varmistukseksi suosittelemme jätettäväksi julkisivun alimmaisen ja ylimmäisen vaakasuuntaisen tuuletusvälin leveydeksi vähintään 25mm. Rimoitukseen suosittelemme käytettäväksi painekyllästettyä puuta, suosittelemme myös palosuojamaalin käyttöä. Alarungon koolausväli voi olla pienempi jos on vaara levyjen vaurioitumiselle. Vettyneet ja kosteat levyt täytyy kuivata ennen asennusta! 7

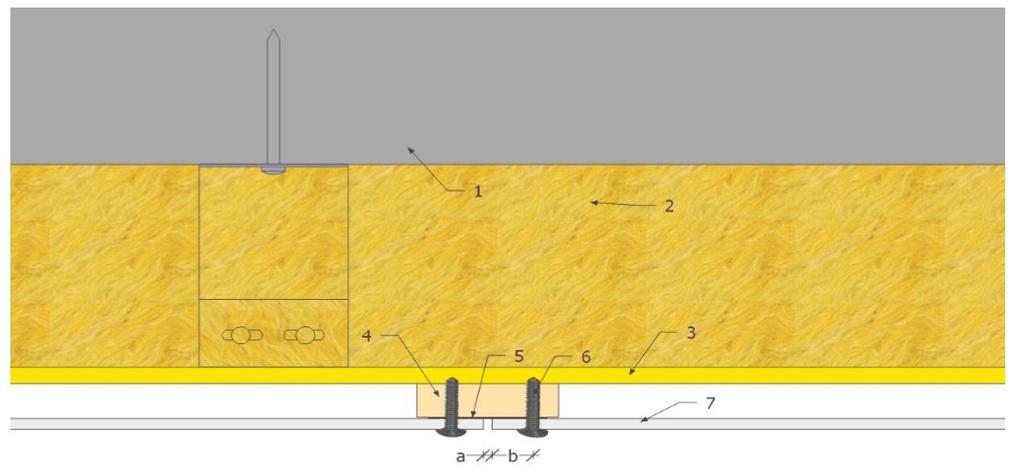

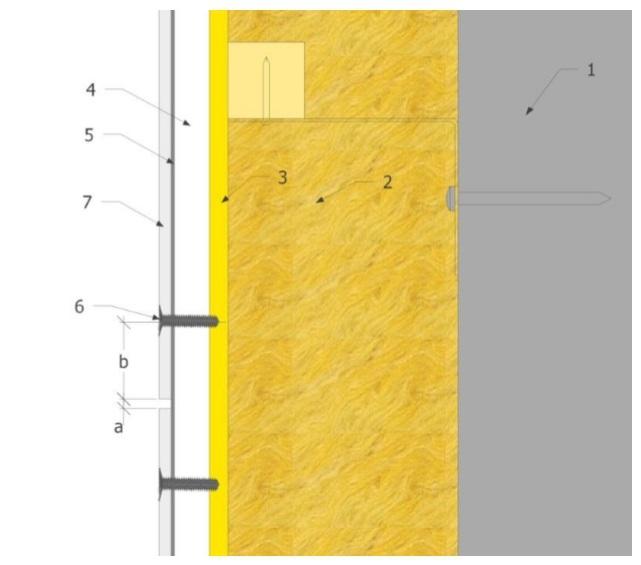

9 Kuva 2: VAAKALEIKKAUS JULKISIVULEVYJEN PYSTYLIITOKSESTA Kuva 3: VAAKALEIKKAUS JULKISIVULEVYN KIINNITYKSESTÄ KESKIRIMALLE 1 Kantava seinä 2 Lämmöneristys 3 Tuulensuoja 4 Pystyrima julkisivulevyjen liitoksessa vähintään 19 x 100 mm, keskimmäinen rima vähintään 19 x 45 mm 5 Solumuovi tai EPDM tiivistenauha 6 Levyn kiinnitysruuvi 7 Julkisivulevy a Levyjen liikesauma vähintään 6 mm b Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 30mm 8

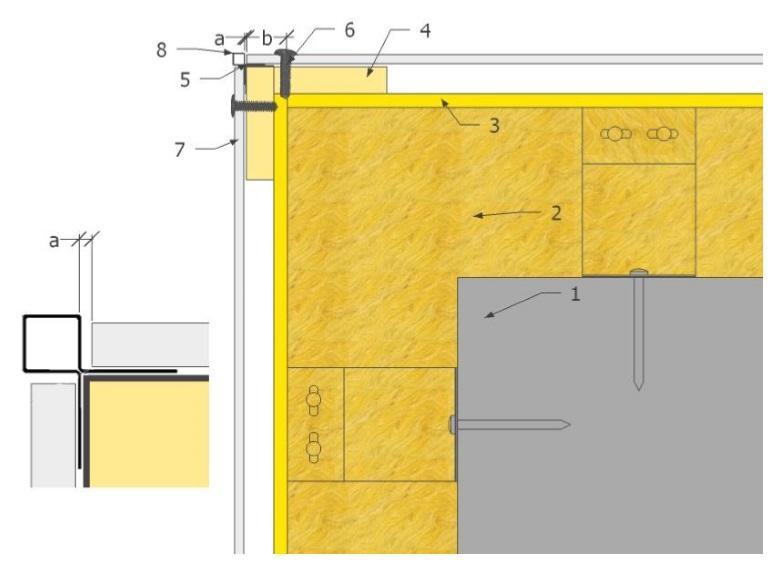

10 Kuva 4: VAAKALEIKKAUS ULKOKULMASTA 4. Pystyrima vähintään 19 x 100 mm 5. Solumuovi tai EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 30 mm Kuva 5: ULKOKULMAN VAAKALEIKKAUS. ULKOKULMALISTA 4. Pystyrima vähintään 19 x 100 mm 5. EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy 8. Ulkokulmalista (sivu 5) a. Levyn ja ulkokulmalistan välinen liikesauma vähintään 2mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 30 mm 9

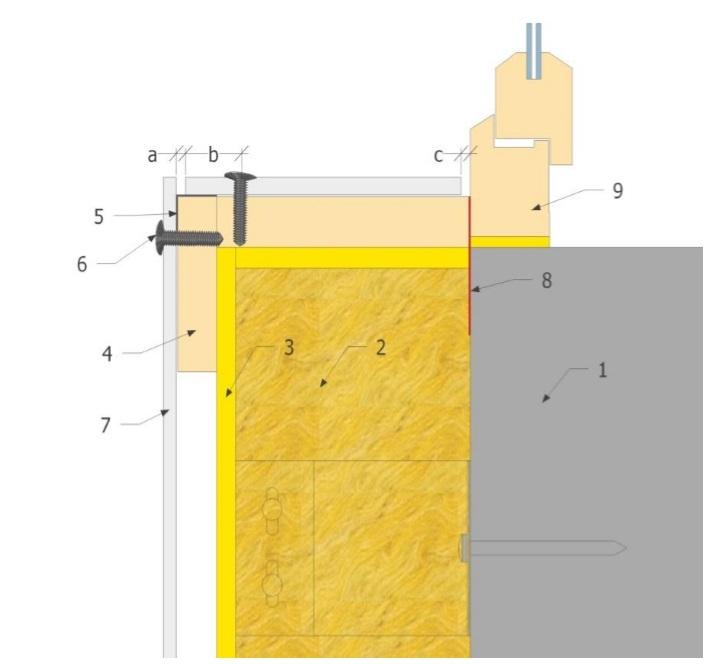

11 Kuva 6: SISÄKULMAN VAAKALEIKKAUS 4. Pystyrima vähintään 19x 100mm 5. Solumuovi tai EPDM tiivistenauha, mitä voi käyttää sisäkulmalistan kanssa (sivu 5) 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn ja pysturimoituksen välinen liikesauma vähintään 6 mm Kuva 7: IKKUNAN VAAKALEIKKAUS Saa käyttää ulkokulmalistaa, katso sivu 9 4. Pystyrima vähintään 19 x 100mm 5. Solumuovi tai EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy 8. Höyrynsulkuteippi 9. Ikkuna a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 30 mm c. Levyn ja ikkunan välinen liikesauma vähintään 6 mm Huom.! Uusien ikkunoiden asennuksen yhteydessä täytyy seurata myös ikkunan valmistajan ohjeita. 10

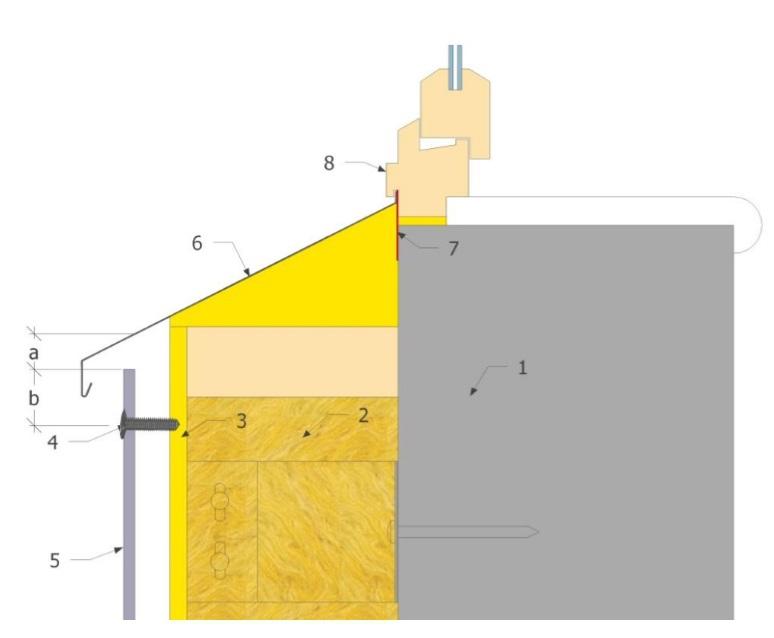

12 Kuva 8: IKKUNAN ALAOSAN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Ikkunan pelti 7. Höyrynsulkuteippi 8. Ikkuna a. Levyna ja pellin välinen tuuletusväli vähintään 25mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Kuva 9: IKKUNANPANEELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Höyrynsulkuteippi 7. Ikkuna a. Tuuletusväli vähintään 25mm b. Levyn kiinnitysruuvin etäisyys reunasta vähintään 30mm c. Levyn ja ikkunan välinen liikesauma vähintään 6mm d. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm 11

13 Kuva 10: VAAKASUUNTAINEN LIIKESAUMA: PYSTYLEIKKAUS 4. Pystysuuntainen tuuletusväli vähintään 19mm 5. EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Suositelemme käyttämään vaakasuuntaisissa liikesaumoissa suojapeltiä tai päällystämään levyn sisäpinta lakalla tai maalamalla. Kuva 11: SOKKELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Hyönteisverkko 7. Perusta a. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm b. Tuuletusväli vähintään 25mm 12

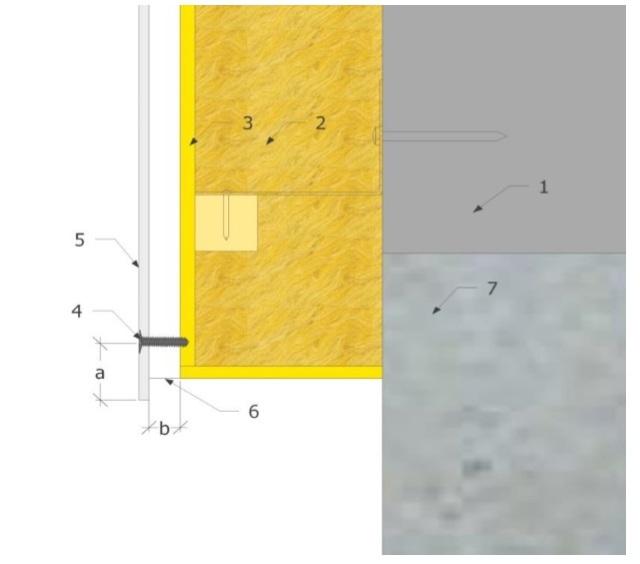

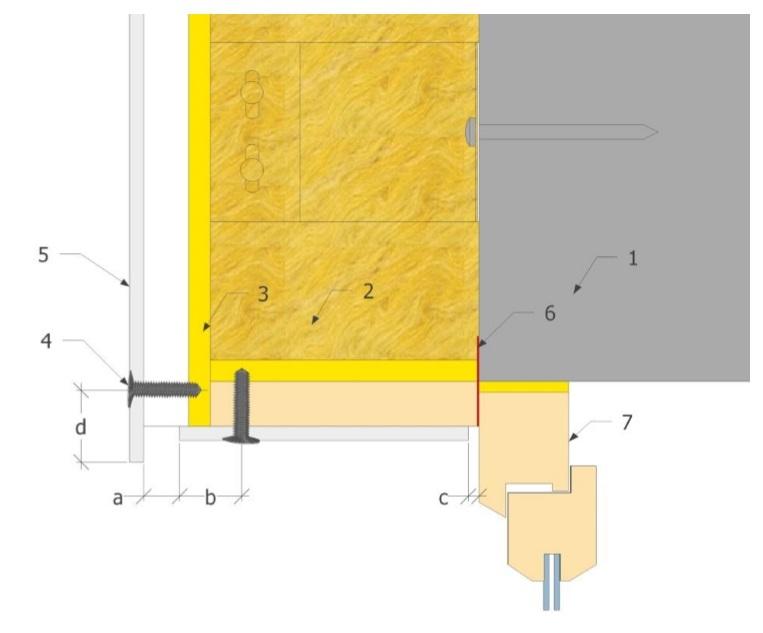

14 Kuva 12: SOKKELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Hyönteisverkko 7. Perusta a. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm b. Tuuletusväli vähintään 25mm StoneREX sementtikuitulevyn voi asentaa suoraan kosketukseen maahan. Sokkelilevyn tuuletuksen vuoksi suosittelemme jättämään maan ja levyn väliin tuuletusväliä 20 mm. Kuva 13: RÄYSTÄÄN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Räystäs a. Tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm 13

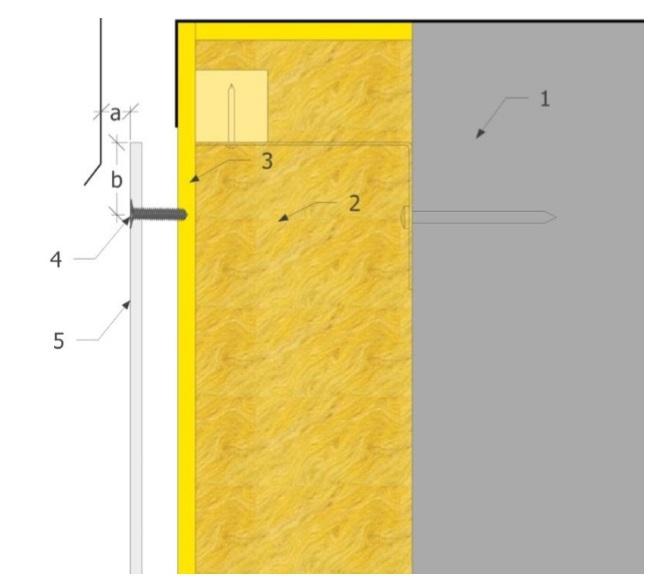

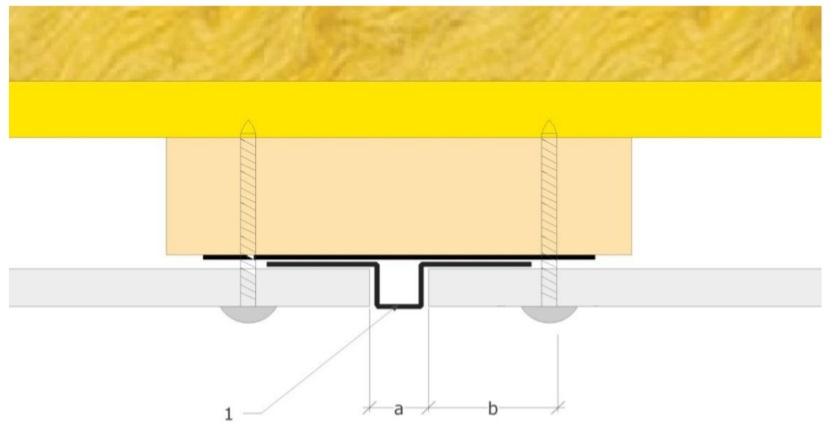

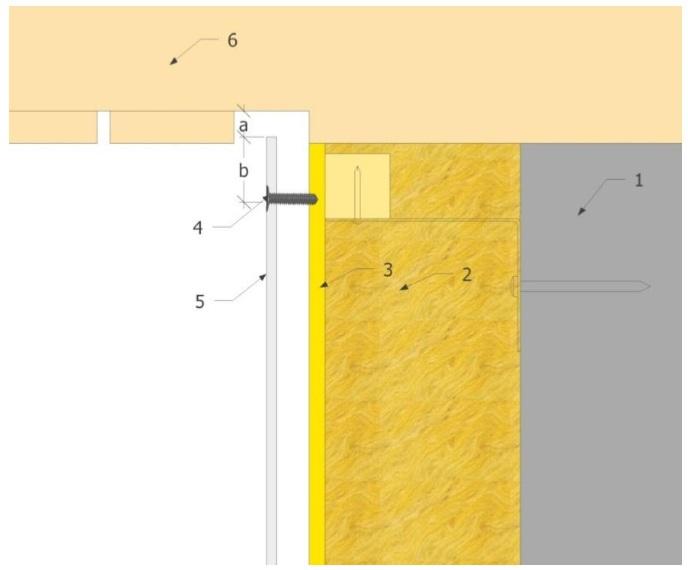

15 Kuva 14 : RÄYSTÄÄN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy a. Tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm. Kuva 15: PYSTYSAUMAN VAAKALEIKKAUS SAUMALISTALLA 1. Pystysaumalista a. Liikesauma vähintään 12mm (pystyriman suositeltava leveys vähintään 120mm) b. Levyn kiinitysruuvin Levyn kiinitysruuvin etäisyys: 1. Pystysaumalista a. Liikesauma vähintään 12mm(pystyriman suositeltava leveys vähintään 100mm) b. Levyn kiinnitysruuvin etaisuus reunasta vähintään 30mm 14

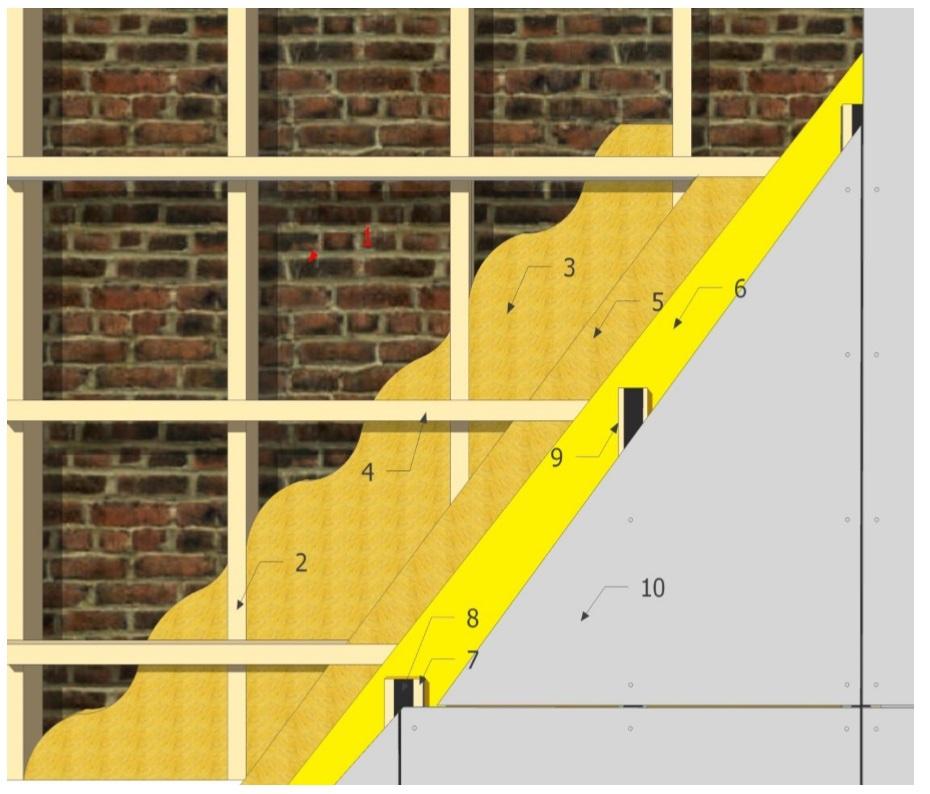

16 Kuva 16: PUUKOOLAUS 150mm LÄMPÖERISTEELLÄ 2. Lankku 50x100mm, väli 600mm 3. Lämmöneriste 100mm 4. Rima 50x50mm, väli 600mm 5. Lämmöneriste 50mm 6. Tuulensuoja 7. Pystyrima levyjen liitoskohdissa vähintään 19 x 100mm 8. Solumuovi tai EPDM tiivistenauha 9. Pystyrimoitus levyn keskellä vähintään 19 x 45mm 10. StoneREX Plus-, StoneREX Plus Color, tai StoneREX Plus Luonnonkivi sementtikuitulevy. 15

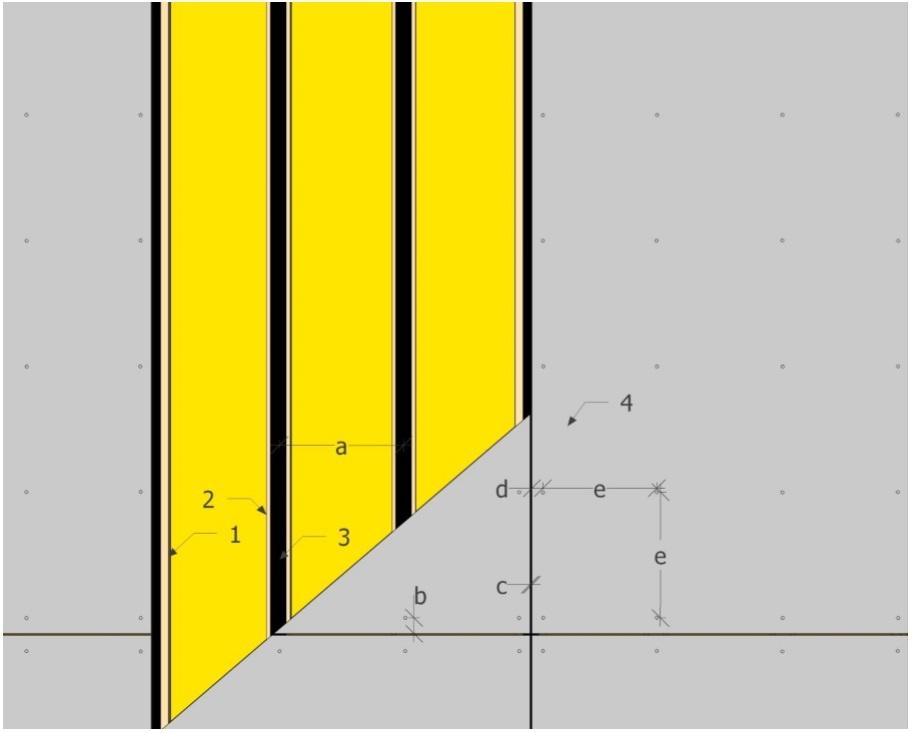

17 Kuva 17: KATTOLEVYJEN ASENNUS 1. Kattolevyn rima levyjen liitoskohdissa vähintään 25x100mm 2. Kattolevyn rima levyn keskellä vähintään 25x75mm 3. Solumuovi tai EPDM tiivistenauha 4. StoneREX kattolevy a. Kattolevyn rimojen välit maksimissa 420mm b. Kattolevyn kiinnitysruuvin etäisyys kapeammasta reunasta vähintään 100mm c. Kattolevyjen liikesauma vähintään 6mm d. Kattolevyn kiinnitysruuvin etäisyys pidemmästä reunasta vähintään 30mm e. Kattolevyjen kiinnitysruuvien välit maksimissa 400mm 16

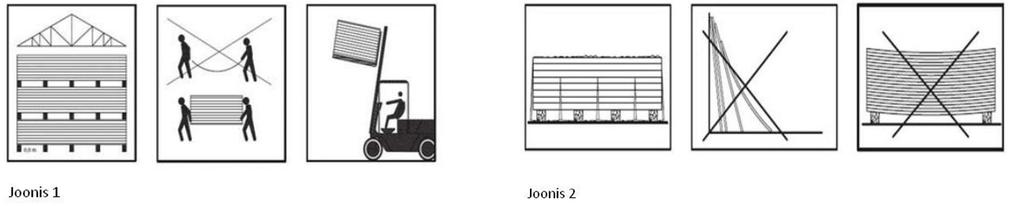

18 VARASTOINTI JA KÄSITTELY Levyja saa varastoida päällekkäin, rimojen päälle. Riman pituus ei saa olla lyhyempi kuin levyn leveys. Rimojen väli toisistaan voi olla enintään 800mm. Levyt kannetaan pystyasennossa (kuva 1). Levyt täytyy suojata sateelta ja pölyltä. Levyt täytyy suojata maan kosteudelta. Älä varastoi levyjä reunoille (kuva 2). Kuva 2 Kuva 1 StoneREX tehtaalla suojataan levyt pölyltä suojakalvolla. Levyja kuljettaessa täytyy huomioida, että levyt olisivat suojattuja myös sateelta. Työmaalla täytyy suojata levyja pölyltä ja kosteudelta. Päällekäin voi varastoida ainoastaan päällystämättömiä StoneREX sementtikuitulevyjen pakkauksia. Pakkauksesta levyä ottaen ei voi sitä vetää pitkin alimaista levyä. Poistettua levyjen väliset suojakalvot, ei voi asettaa levyjä takaisiin päällekäin ilman kalvoja. Vettyneet ja kosteat levyt täytyy ennen asennusta kuivata ja tarvittaessa puhdistaa. VERHOUSLEVYN SÄVY Kivisiroitteella päällystettyjen StoneREX Plus levyjen osalta täytyy ottaa huomioon, että kivimurskeen sävy voi erota tuotanto erien yhteydessä. Niinpä suositelemme käyttämään ulkoverhouksessa saman erän ulkosivulevyjä, tilattaessa ne kerrallaan. Jo asennettujen levyjen sävy voi hieman muuttua pitkän ajan kuluessa UV-säteilystä ja ympäristövaikuteista johtuen. STONEREX ULKOVERHOUSLEVYJEN HUOLTO StoneREX ulkoverhouslevyt tarvitsevät vähästä huoltoa. Vähintään kerran vuodessa kannattaa tarkistaa liikesaumat, kiinnitykset ja tuuletusvälit. Oikean aikainen virheiden ja ongelmien poisto pidentää ulkosivun elinikää. Levyjen sävy voi hieman muuttua ympäristövaikutuksista johtuen. Levyjä voi puhdistaa vedellä lisäämällä puhdistusaineita jotka ei jätä jälkiä eikä vahingoita levyjä. Älä käytä abrasiivisia puhdistusaineita. Luonnonkivisirotteellä päällystettyjä levyjä voi puhdistaa käyttäen painepesua. Painepesun yhteydessä täytyy kuitenkin huomioida ettei käytetä liian korkeaa painetta. Likaisten levyjen puhdistukseen voi käyttää myös 10% etikkahapon liuosta. Maalattujen StoneREX Color Plus julkisivulevyjen painepesu ei ole suositeltava. Jäkälän saa poistaa käyttäen hypokloriitia tai 2,5% benzaloliumia. Älä anna puhdistusaineen kuivata ennen kun olet sen poistanut vedellä. 17
