2 Sisältö Kuvaus Kuvaus 2 Käyttökohteet 3 Rakenne Mitat 4 Aerodynaaminen ja akustinen pikavalinta 6 Käytetyt nimitykset Virtausmelu 8 Virtausmelu 9 Säteilymelu 10 Tilaustiedot 11 Mallin RNS ilmamääräsäädin,... Mallin RN ilmamääräsäädin, TROX RNS- ja RN-ilmavirtasäätimet saavat käyttövoimansa järjestelmästä mekaanisesti. Ne on kehitetty ilmamäärien säätämiseen vakioilmamääräjärjestelmissä. Säätimet sopivat sekä tuloettä poistoilmakäyttöön. RNS: Vähän asennuskorkeutta vaativat matalat säätimet, nimelliskoot - RN: jen -400 säätimet RND: jen -400 säätimet, lisäeristys Säätimiin on määritetty viiteilmamäärä ja niiden aerodynaaminen toiminta on testattu. Halutun ilmamäärän pystyy säätämään ulkoisen asteikon avulla helposti ilman työkaluja. Asennusta helpottaa se, että säätimet voidaan tilata ja asentaa nimelliskoon mukaan. Haluttu ilmamäärä voidaan määrittää helposti ja täsmällisesti käyttöönottovaiheessa. RN-säätimiin on saatavana myös lisäeristys, joka vähentää säteilymelua (malli RND). Jos vaatimukset ovat tiukemmat, voidaan käyttää sylinterimäisiä CS- tai CF-äänenvaimentimia. Säädin ei tarvitse ulkoista virtalähdettä. Aerodynaamiset voimat säätävät laakeroitua säätöpeltiä, jolloin asetettu ilmavirta pysyy vakiona koko paine-eroalueella. Ilmavirran tuottamat aerodynaa- 2 miset voimat kohdistavat säätöpeltiin sulkuvoiman. Itsetäyttyvä säätöpalje tehostaa tätä voimaa ja toimii samalla vaimentimena. Sulkuvoimaa vastustaa lehtijousi, joka aukeaa nokkalevyä vasten. Nokkalevy on suunniteltu siten, että säätöpellin asento muuttuu paine-eron muuttuessa, jolloin ilmamäärä pysyy lähes vakiona. Internetissä on saatavama myös englanninkielinen Air terminal units -online ohjelma osoitteessa: laitteittemme suunnittelua ja valintaa varten. Sulkuvoima Nokkalevy Lehtijousi Säätöpelti Palje

3 Käyttökohteet Pienet käyttöönottokustannukset RNS- tai RN-mallien halutun ilmamäärän viitearvon voi asettaa helposti ilman erillisiä mittauksia laitteen ulkopinnassa olevan asteikon avulla. Perinteisiin säätöpelteihin nähden etuna on, ettei säätämiseen tarvita pätevän ilmanvaihtoteknikon tekemiä toistuvia mittauksia ja uudelleensäätöjä. Jos järjestelmän paine muuttuu esimerkiksi linjan avautumisen tai sulkeutumisen vuoksi, koko järjestelmän ilmamäärät muuttuvat, jos käytetään tasapainotuspeltejä. Näin ei kuitenkaan tapahdu käytettäessä mallin RNS tai RN ilmamääräsäätimiä. Ohjain reagoi välittömästi ja muuttaa suoraan säätöpellin asentoa, jolloin ilmamäärä säilyy samana koko paine-erovälillä. Mallin RN ilmamääräsäätimiin voidaan liittää sähkökäyttöinen toimilaite asetusarvon muuttamista varten. Helppo asentaa TROX-huulitiiviste on saatavana lisävarusteena nimelliskokoihin Näin voidaan toteuttaa tiivis liitos ilman ylimääräisiä tiivistysaineita, ja asennuskustannukset jäävät pieniksi. Ilmakanavan leikatuista särmistä on poistettava jäysteet ja kiinni työnnettävät päät on puhdistettava asennusta varten. Huulitiiviste on helpompi työntää paikalleen ulokeliitäntään, jos se käsitellään etukäteen voiteluaineella. Ilmakanava on suositeltavaa kiinnittää tasaisesti koko ulokeliitoksen ympärysmitan matkalta itsekierteyttävillä ruuveilla tai ilmatiiviillä niiteillä. Akustiset vaatimukset Virtausäänivaatimusten mukaan vaihdellen nimelliskokoihin -400 voidaan toimittaa pyöreä CS- tai CF-äänenvaimennin, jossa on 50 mm eristettä. Mallin RN ilmamääräsäädin toimilaitteen kanssa Mallin RND ilmamääräsäädin 3

4 Rakenne Mitat Ominaisuudet Käyttövoima mekaanisesti järjestelmästä, ei ulkoista virtalähdettä Tulo- tai poistoilmaa varten Käyttölämpötila C Paine-eroalue Pa Asennussuunnasta riippumaton Toimii täydellisesti myös epäedullisissa tulo- ja poistovirtausolosuhteissa (yläpuolella oltava 1,5 D suoraa putkea) Laakeroitu säätöpelti Palje toimii myös vaimentimena Ilmamääräalue 4 : 1 Erittäin täsmällinen ilmamäärä Ilmamäärän asetus ulkoisen asteikon osoittimella, asteikon tarkkuus 4% Säätöpeltimekanismi ei vaadi huoltoa Rakenteelliset ominaisuudet Molemmissa päissä pyöreä ulokeliitäntä, urat huulitiivistettä varten, liitäntä sopii DIN EN tai DIN EN 131 -standardin mukaisiin pyöreisiin kanaviin (mahdollisesti tarvittavat huulitiivisteet asennetaan valmiiksi tehtaalla) Saatavana myös varustettuna DIN EN standardin mukaisella laipalla molemmissa päissä (ei malli RNS) Kotelon DIN EN standardin mukainen tiiviysluokka A Kotelo Kotelo ja säätöpelti galvanoitua teräspeltiä Säätöjousi ruostumatonta terästä Säätöpalje polyuretaania Laakereissa PTFE-pinnoite RNS L A 40 D a 130 RN D a 110 Huulitiiviste (lisävaruste) L A Huulitiiviste (lisävaruste) Jätä tilaa komponenttien käyttöä varten L A Vakiorakenne, Malli D2, Laippara- Vakiora- Malli P1, D2 + P1 kenne kenne, D2 + P1 D2 D L A Vakiorakenne, Malli D2, Vakiora- Malli D2, D2 + P1 kenne P1 P ) n = Laipan porausten määrä RNS Mitat millimetreinä Ø D a Ø D a1 Ø D 2 t b n 1) RN Paino kiloina RNS RN RND lisäpaino Laippa Moottori 1,4 1,4 2,2 1,0 1,8 1,8 3,6 0,6 1,0 2,0 2,0 4,0 0,7 1,0 2,5 5,0 1,0 1,0 3,0 6,0 1,4 1,0 3,5 7,3 1,8 1,0 4,8 9,8 2,5 1,0 5,7 11,8 3,9 1,0 4

5 Rakenne Mitat RND:n eristys Pinta galvanoitua teräspeltiä Ääntä absorboiva vuoraus Rakenteellinen ääneneristys Ei voida asentaa jälkeenpäin Toimilaitteet (ei RNS) Asetusarvon säätämiseen uudelleen Jännite 24 VAC tai 230 VAC Asennetaan tehtaalla Pienikokoinen laite, kompakti rakenne Toisioäänenvaimennin Sopii malleihin RN ja RNS Jäykkä pyöreä äänenvaimennin, malli CS Joustava pyöreä äänenvaimennin, malli CF Ilmanlämmitin Sopii malleihin RN ja RNS RND L L D a D a1 D a Laipparakenne b t 9,5 182 L Huulitiiviste (lisävaruste) D Jätä tilaa komponenttien käyttöä varten 5

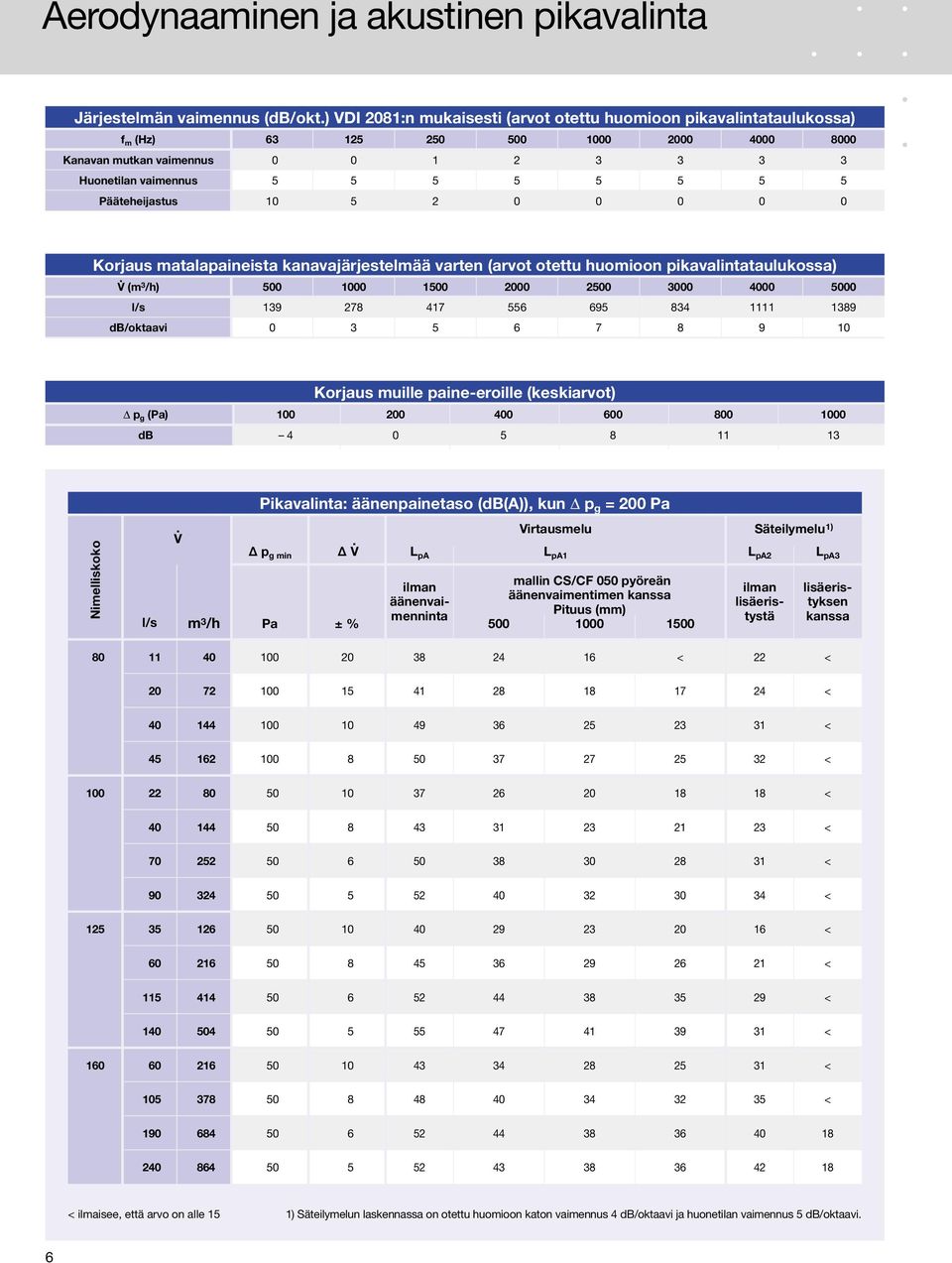

6 Aerodynaaminen ja akustinen pikavalinta Järjestelmän vaimennus (db/okt.) VDI 2081:n mukaisesti (arvot otettu huomioon pikavalintataulukossa) f m (Hz) Kanavan mutkan vaimennus Huonetilan vaimennus Pääteheijastus Korjaus matalapaineista kanavajärjestelmää varten (arvot otettu huomioon pikavalintataulukossa) V. (m 3 /h) l/s db/oktaavi Korjaus muille paine-eroille (keskiarvot) p g (Pa) db Pikavalinta: äänenpainetaso (db(a)), kun p g = 200 Pa l/s V. m 3 /h Virtausmelu Säteilymelu 1) p g min V. L pa L pa1 L pa2 L pa3 ilman mallin CS/CF 050 pyöreän ilman lisäerisäänenvaiäänenvaimentimen kanssa lisäeris- tyksen menninta Pituus (mm) tystä kanssa Pa ± % < 22 < < < < < < < < < < < < < < < ilmaisee, että arvo on alle 15 1) Säteilymelun laskennassa on otettu huomioon katon vaimennus 4 db/oktaavi ja huonetilan vaimennus 5 db/oktaavi. 6

7 Aerodynaaminen ja akustinen pikavalinta RN L W Lisäeristys mallin CS/CF 050 pyöreän äänenvaimentimen kanssa Hajottimen aukon pääteheijastus L W2 L W3 ilman lisäeristystä lisäeristyksen kanssa Huone L pa2 ilman lisäeristystä L pa3 lisäeristyksen kanssa Mikrofoni ilman pyöreää L pa äänenvaimenninta pyöreän äänenvaimentimen CS/CF L pa1 kanssa Määritelmät: ks. sivu 8 Pikavalinta: äänenpainetaso (db(a)), kun p g = 200 Pa. Virtausmelu Säteilymelu1) V p g min V. L pa L pa1 L pa2 L pa3 l/s m 3 /h ilman mallin CS/CF 050 pyöreän äänenvai- äänenvaimentimen kanssa menninta Pituus (mm) Pa ± % ilman lisäeristystä lisäeris- tyksen kanssa < < < < < < ilmaisee, että arvo on alle 15 1) Säteilymelun laskennassa on otettu huomioon katon vaimennus 4 db/oktaavi ja huonetilan vaimennus 5 db/oktaavi. 7

8 Käytetyt nimitykset Virtausmelu Määritelmät f m (Hz): Oktaavikaistan keskitaajuus L W (db): Äänitehotaso matalapainekanavassa L W2 (db): Äänitehotaso, säteilymelu L W3 (db): Äänitehotaso, säteilymelu käytettäessä lisäeristystä L pa (db): A-painotettu äänenpainetaso, virtausmelu, järjestelmän vaimennus otettu huomioon L pa1 (db): A-painotettu äänenpainetaso käytettäessä pyöreää CS/CF-äänenvaimenninta, virtausmelu, järjestelmän vaimennus otettu huomioon L pa2 (db): A-painotettu äänenpainetaso, säteilymelu, järjestelmän vaimennus otettu huomioon L pa3 (db): A-painotettu äänenpainetaso, säteilymelu, lisäeristyksen kanssa, järjestelmän vaimennus otettu huomioon L W (db): Säteilymelun korjausarvot, ei lisäeristystä L W1 (db): Säteilymelun korjausarvot, lisäeristyksen kanssa V V p g p g min (m 3 /h tai l/s): Virtausnopeus ( %): Virtausnopeuden toleranssia asetusarvoon nähden (Pa): Kokonaispaine-ero (Pa): Vähimmäispaine-ero Kaikki äänitehotasot perustuvat arvoon 1 pw, kaikki äänenpainetasot arvoon 20 µpa. Kaikki melutasot on mitattu kaiuntahuoneessa. Äänitehoarvot on määritetty ja korjattu DIN EN ISO standardin (helmikuu 1999) mukaisesti. Virtausmelu l/s V m 3 /h 63 p g = 100 Pa L W (db) f m (Hz) p g = 200 Pa L W (db) f m (Hz) p g = 500 Pa L W (db) f m (Hz) < < ilmaisee, että arvo on alle 15 Akustiset tiedot paine-eroille > 500 Pa: ks. online-suunnitteluohjelman kohta Air terminal units. 8

9 Virtausmelu Esimerkki Lähtötiedot: V max = 216 m 3 /h p g = 100 Pa Huoneen sallittu äänenpainetaso 40 db(a) Muut lähtöoletukset: katso laskenta Laskenta Pikavalinta: RN L pa = 40 db(a) Virtausmelun laskenta f m L W (sivu 8) Kanavan mutka Pääteheijastus Huoneeseen menevä ääniteho Huonetilan vaimennus A-painotus Korjattu taso Tulos: L pa 38 db(a), täyttää vaatimuksen. Virtausmelu l/s V m 3 /h 63 p g = 100 Pa L W (db) f m (Hz) p g = 200 Pa L W (db) f m (Hz) p g = 500 Pa L W (db) f m (Hz) Akustiset tiedot paine-eroille > 500 Pa: ks. online-suunnitteluohjelman kohta Air terminal units. 9

10 Säteilymelu Esimerkki Lähtötiedot: max = 684 m 3 /h p g = 500 Pa Huoneen sallittu äänenpainetaso 35 db(a) Muut lähtöoletukset: katso laskenta Laskenta Pikavalinta: RN 160 L pa2 = 51 db(a) L pa3 = 24 db(a) Säteilymelun laskenta f m L W (sivu 8) L W L W Kattovaimennus Huonetilan vaimennus A-painotus Korjattu taso Tulos: L pa2 52 db(a), tarvitaan lisäeristys. Arvolla L W3 tulos on 23 db(a), jolloin vaatimus täyttyy. Säteilymelun korjausarvot (db) Asennuspaikka L W / L W1 L W / L W1 (db) suhteessa arvoon f m (Hz) RN/RNS L W2 = L W L W m Seinä RN/RNS L W DIN EN 1506 standardin mukainen kanava RND L W3 = L W L W m RND L W Jäykkä eristys: asiakas toimittaa Integroiduilla RN-säätimillä varustetun järjestelmän säteilymelun arvioinnissa käytettävät korjauskertoimet vaihtelevat muuttujien määrän mukaan. Muuttujia ovat esimerkiksi se, onko kyseessä tulo- vai poistoilma, kanavan tyyppi (taitteelliset kanavat/putket vai kierresaumaputket), melua säteilevän putken pituus, äänieristys ja kattojärjestelmät. Ilmoitetut arvot on laskettu kaikkien nimelliskokojen keskiarvoina. Ne koskevat enintään 6 metrin levyisiä huoneita. Toleranssi voi olla enintään ± 4 db. 10

11 Tilaustiedot Työselitysteksti * Pyöreät ilmamääräsäätimet vakioilmamääräjärjestelmiin, mekaaninen käyttövoima järjestelmästä (ulkoista virtalähdettä ei tarvita), tulo- ja poistoilmajärjestelmiin, 8 nimelliskokoa. Laitteeseen kuuluu kotelo, jonka sisällä on laakeroitu säätöpelti. Lisäksi siinä on säätöpalje ja ulkopuolinen nokkalevy ja lehtijouset. Erityisominaisuudet: Käyttövoima mekaanisesti järjestelmästä, ei ulkoista virtalähdettä Pienikitkainen säätöpalje, joka toimii myös vaimentimena Ilmamäärän voi säätää ulkopuolisesta asteikosta Erittäin täsmällinen ilmamäärä Asennussuunnasta riippumaton, ei vaadi huoltoa Ulokeliitännät DIN EN tai DIN EN 131 -yhteensopiviin kanaviin, ura huulitiivistettä varten. Paine-eroväli Pa (koko, Pa), ilmavirtaväli 4 : 1. Materiaalit: Kotelo ja säätöpelti galvanoitua teräslevyä, laakerit muovia. Säätöpalje polyuretaania. Lisävarusteet: Sähkökäyttöinen toimilaite, 24 VAC tai 230 VAC, asetusarvon säätämiseen. Lisäeristys säteilymelun vähentämiseen rakenteellisen melun eristyksen kanssa. Eristysteho 8 db, kun samanaikaisesti eristetään tulo- ja poistokanavat. Eristeenä 40 mm mineraalivillaa, ulkopinta 1 mm paksua galvanoitua teräspeltiä, ei voida asentaa jälkeenpäin. * Teksti koskee vakiorakennetta. Tilauskoodit RNS RNS / 100 / Malli Ilmamääräsäädin RNS 100 Lisävarusteet ei ole (vakiorakenne: ei merkintää) D2 Huulitiiviste Tilauskoodit RN RN / 160 / / B 50 / V. min V. max Malli Ilmamääräsäädin Lisäeristyksen kanssa Säätimen vakiorakenteessa on määritettynä viiteilmamäärä. Asiakas määrittää halutun ilmamäärän asennuspaikalla. Vähimmäis- ja enimmäisilmamäärät on määritetty valmiiksi toimilaitteella varustetussa mallissa. Tilausesimerkki RNS Merkki: TROX Malli: RNS / 100 RN RND Materiaalit Vakiorakenne: galvanoitu teräspelti ei merkintää Jauhemaalattu pinta (RAL 7001) -P1 (ei laipallinen malli) Rakenne Vakiorakenne, sama halkaisija molemmissa päissä: ei merkintää Laippa molemmissa päissä 2) -FL Tilausesimerkki RN Merkki: TROX Malli: RN / 160 Toimilaite 1) Merkki Toimilaite Lisävarusteet Lisävaruste asetusarvon säätämistä varten Toimilaitteiden hinnat: ks. suunnitteluohjelma tai hinnasto Lisävarusteet ei ole (vakiorakenne: ei merkintää) G2 Sovituslaippa (molemmat päät) D2 Huulitiiviste 1) ei toimilaitetta: ei merkintää 2) ei nimelliskoko Pidätämme oikeuden mallien muutoksiin Kaikki oikeudet pidätetään TROX GmbH (07/2008) 11
