Hitsausliitosten ja materiaalien tarkastuslaboratorion käynnistäminen EAKR (HiMaLaStartti) projektin investoinnit

Transkriptio

1 Hitsausliitosten ja materiaalien tarkastuslaboratorion käynnistäminen EAKR (HiMaLaStartti) projektin investoinnit

2 TIIVISTELMÄ Hankkeen toteutusaika: Diaarinumero: 461/2014 Projektikoodi: A32888 Päätoteuttajan nimi: Jokilaaksojen koulutuskuntayhtymä Rahoittajaviranomainen: Pohjois Pohjanmaan liitto Ohjelma: Pohjois Suomi Toimintalinja 2: Innovaatiotoiminnan ja verkostoitumisen edistäminen sekä osaamisrakenteiden vahvistaminen Projektityyppi: Investointiprojekti Hankkeessa tehtävät laiteinvestoinnit mahdollistavat osaltaan sen, että alueelle saadaan kansainvälisten standardien mukainen hitsausliitosten tarkastajakoulutus, tarkastusprosessikohtaista koulutuspalvelua sekä tarkastusosaamista, mikä antaa yrityksille mahdollisuuden valmistaa uusien vaatimusten mukaisia terästuotteita korkeimman vaativuusluokan mukaisesti. Hitsausliitosten ja materiaalien tarkastuslaboratorio projekti yhdessä Jokilaaksojen koulutuskuntayhtymän Tarkastajakoulutuksen kehittäminen hankkeen kanssa tarjoaa mahdollisuuden saada tällainen koulutuspalvelu Pohjois Suomeen ja siten edistää alueen teollisuuden menestymistä vahvistamalla alueellista tarkastustoiminnan kompetenssia. Pidemmällä aikajänteellä (3 5 v.) alueelle tavoitellaan sertifioitua tarkastustoiminnan koulutusta ja yrittäjyyttä, jotka tarjoavat tarkastustoiminnan palvelutuotantoa alueen yrityksille. Hankkeen kohderyhmänä ovat Oulun Eteläisen alueen rakennus, metalli ja konepajateollisuus alihankkijoineen sekä näitä palveleva Nivalan tuotantostudion kehitysympäristö. Kohderyhmänä ovat myös koulutus ja tutkimusorganisaatiot kuten JEDU, Oulun yliopisto (OEI, CASR) ja alueen ammattikorkeakoulut. Hanke on kohdistettu myös Nivalan Teollisuuskylän (Nitek) ja Nivala Haapajärven seudun (NIHAK r.y.) toimijoille. Tavoitteet Paikallinen, osaavan työvoiman ja asiantuntijuuden kokonaisvaltainen saatavuus on alueen yritysten menestymisen avain, johon HiMaLa Startti ja TaKoKe hankkeella pyritään. Näiden hankkeiden tuloksena OE:n alueelle saadaan kansainvälisten standardien mukainen hitsausliitosten tarkastajakoulutus sekä prosessikohtaista silmämääräisen, radiograafiseen (röntgen), ultraääni ja pintahalkeamatarkastukseen liittyvää osaamista, mikä antaa yrityksille mahdollisuuden valmistaa uusien vaatimusten mukaisia teräsrakenteita korkeimman vaativuusluokan EXC4 mukaisesti ja siten osaltaan turvata alueellinen kilpailukyky. Hanke mahdollistaa alueellisen tarkastustoiminnan koulutus ja tutkimuspalveluiden kehittämisen investoimalla tarvittaviin laitteisiin sekä implementoimalla Nivalan tuotantostudion ympäristöön hitsausliitosten ja materiaalien tarkastuslaboratorio. Projektissa toteutetut investoinnit tukevat välittömästi alueellista tarkastustoiminnan kehittämistä kuten JEDU:n pätevöinti ja koulutuspalveluja sekä edistävät erikoisterästen materiaalien, keveiden rakenteiden ja laserhitsauksen tutkimusta.

3 Projekti tukee käynnissä olevia ja tulevia Tulevaisuuden tuotantoteknologiat eli FMT ryhmän tutkimus ja kehityshankkeita laiteinvestointien kautta kuten esimerkiksi kevyiden ja kestävien rakenteiden valmistustekniikkaan liittyvää tutkimusta, räätälöityjen erikoisterästen kehittämistä sekä niiden käyttöä koerakenteissa. Hanke edistää alueen rakennus ja metallialan yritysten kykyä vastata tuotannon uusiin, kansainväliin standardi ja laatuvaatimuksiin saavutetun TKI osaamisen sekä tiedonsiirron kautta ja siten osaltaan turvaa yritysten kilpailukyvyn sekä toimialojen kasvun Oulun Eteläisen alueella. Projektin suora työllistävä vaikutus on 13 htkk. Epäsuoran vaikutuksen oletetaan olevan tätä huomattavasti suurempi siten, että projektin tietämyksen siirtyessä yrityksiin näiden toimintamahdollisuudet parantuvat ja tehostuvat. Hanke parantaa alueen näkyvyyttä sekä kotimaisessa että kansainvälisessä koulutus ja tutkimusyhteisöissä, sekä nostaa metallialan alueellista kiinnostavuutta lisääntyneen koulutustarjonnan ja tutkimusmahdollisuuksien myötä. Lähivuosien aikana alueelle saadaan tarkastuslaboratorio ja sertifioitua tarkastustoiminnan palvelutuotantoa sekä kouluttamalla yritysten henkilöstöä tarkastustoimintaan että luomalla tai houkuttelemalla alan mikroyrityksiä alueelle. Ts. hankkeen myötävaikutuksesta mukaan lukien koulutuksen, tutkimuksen ja sitä kautta kumuloituvan osaamisen hyödyntäminen OE:n alueen metalli ja rakennusalan yrityksien kyky vastata kilpailuun hitsausliitosten laadun sekä materiaalituntemuksen osalta paranee, ja johtaa toimialojen kasvuun sekä työvoiman lisäyksiin. 1.3 Kohderyhmät Hankkeen kohderyhmänä on OE:n alueen rakennus, metalli ja konepajateollisuus alihankkijoineen sekä näitä palveleva Nivalassa sijaitseva ELME Studio kehitysympäristö. Kohderyhmänä ovat ympäristössä toimivat koulutus ja tutkimusorganisaatiot, kuten JEDU (JEDU Nivalan ammattiopisto ja Jokiedu Oy), Oulun yliopisto (Oulun Eteläisen instituutti OEI, FMT tutkimusryhmä, Terästutkimuskeskus CASR ja Teknillinen tiedekunta) sekä Nivalan Teollisuuskylä Oy:n metallin kehittäjät. Hanke on kohdistettu myös NIHAK r.y.:n toimijoille. Välillisenä kohderyhmänä ovat alueen kaupungit ja kunnat asukkaineen sekä kohderyhmänä olevien yritysten asiakkaat ja yhteistyökumppanit. Myös alueella toimivat ammattikorkeakoulut (Centria ja OAMK) ovat hankeen välillisinä kohderyhminä.

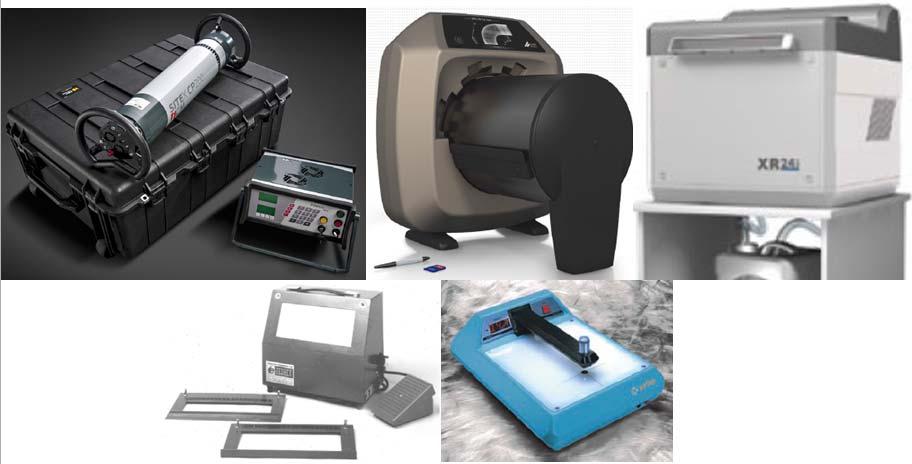

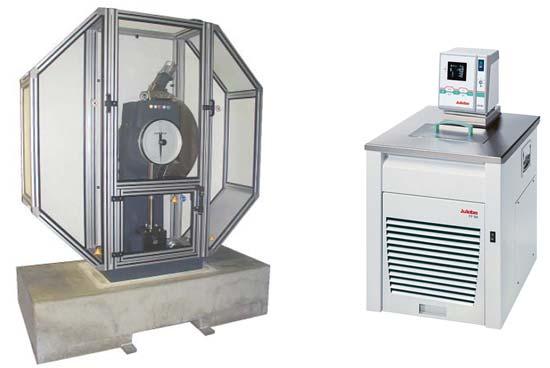

4 Laitehankinnat: Instrumentoitu iskukoelaitteisto Jäähdytys /lämmitystermostaatti Zwick RKP 450 iskukoelaitteisto ja Julabo FP50 ME termostaatti Radiograafinen laitteisto teollisuuskäyttöön Ylhäällä vasemmalta oikealle: röntgenputki (ICM CP 200D), CR skanneri (DÜRR HD CR 35 NDT) ja filmien kehityslaite (DÜRR XR 24 NDT). Alhaalla on katselulaite (Kowolux 4S) sekä mustumamittari (Xrite 301)

5 Radiografian tilat eli kuvaushuone Huoneen lattia ala on 2 m x 2, korkeus 2,2 m ja seinien lyijyvuorauksen kokonaispaksuus on kauttaaltaan 10 mm. Vuoraus on toteutettu limittäisillä lyijykipsilevyillä (2,5 mm Pb/levy, neljä levykerrosta) ja levyjen välisiin saumoihin asennettiin lyijynauha säteilyvuotojen estämiseksi. Kuvaushuoneen liukuovi on mitoiltaan 800 mm x 1900 mm, liukuovessa on MFDpintalevyjen välissä 10 mm lyijyvuoraus. Kuvaushuoneen pohjapiirros Ultraäänilaitteet, teollisuus NDT viisi uä laitteistoa, kuusi kaapelia (2 Mhz luotaimilla eri liitin), 24 kappaletta luotaimia (20 kpl 4 Mhz ja 4 kpl 2 Mhz normaali ja kulmaluotaimia) sekä 5 l geeliä Ultraäänitarkastuslaite Sonatest Masterscan D 70 ja SIUI luotaimia

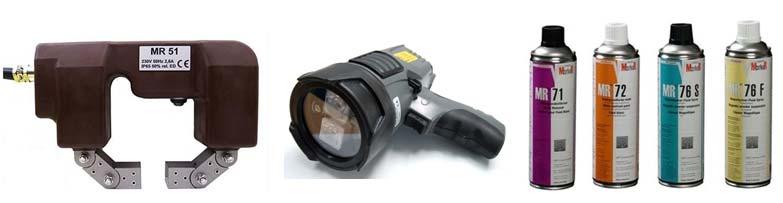

6 Magneettijauhetarkastus teollisuus NDT MT tarkastusvälineet Les (MR51), UV lamppu (OP201), esipuhdistusaine/maalinpoistoaine, kontrastimaali, musta magneettijauhe ja fluoresoiva magneettijauhe. Täydentävät hankinnat Säteilymittari kuvaushuoneen läheisyyteen määräaikaiskalibrointi vähintään viiden vuoden välein. Kupari ja tinalevyt Kuvaushuoneeseen tarvitaan kupari ja tinalevyjä estämään säteilyn takaisinheijastumista lattiasta. Valvontakamera kuvaushuoneen kuvauksenaikaiseen tarkkailuun sekä varkaudenestoon kamerassa on langallinen verkkoliitin, koska WLAN ei toimi lyijyvuorauksen takia Nostin röntgenputken korkeussäätöön

7 TOIMINNAN JATKUVUUS JEDU:n metallialan kouluttajat hyödyntävät HiMaLa projektissa hankittuja laitteistoja ja TaKoKehankkeessa saavutettua tietotaitoa omassa koulutustoiminnassaan, joten toiminta jatkuu osaamisen siirtona yrityksiin sekä suoraan, ammatillisena jatkokoulutuksena että toisen asteen koulutuksen kautta. Tulevaisuuden tuotantoteknologiat (FMT) tutkimusryhmän toiminta kehittyy osaamisen kumuloitumisen kautta hanke hankkeelta. HiMaLa hankkeessa tehdyt investoinnit ja uusien laitteiden käyttömahdollisuus yhdessä edellisissä hankkeissa tehtyjen investointien kanssa tukevat ryhmän toimintaa pitkällä aikajänteellä eteenpäin. Uudet laiteinvestoinnit tukevat myös ryhmän mahdollisuuksia saada uusia kansainvälisiä yhteistyökumppaneita ja kansainvälisiä yhteistyöhankkeita. FMT ryhmän tutkimuksissaan saavuttama tietotaito eskaloituu tiedonsiirron kautta joko välittömästi tai muutaman vuoden aikajänteellä alueen yrityksiin ja eri asteen oppilaitoksiin sekä lisää alueellista yritystoimintaa ja luo uusia työpaikkoja. HIMALASTARTTI PROJEKTIN RAHOITUS Projektin vahvistettu kustannusarviotaulukko Toteuttajan projektikirjanpitoon tulevat kustannukset yhteensä Prosenttia nettokustannuksista 1. Henkilöstökustannukset ,1 % 2. Ostopalvelut ,2 % 4. Kone- ja laitehankinnat ,4 % 10. Välilliset kustannukset ,2 % Kustannukset yhteensä 11../. Projektin tulot % 0,0 % Nettokustannukset yhteensä ,0 % Projektin vahvistettu rahoitussuunnitelmataulukko Toteuttajan projektikirjanpitoon tulevat rahoituserät yhteensä Prosenttia - EAKR ja valtio % - kuntarahoitus ,8 % - muu julkinen rahoitus 800 0,2 % - yksityinen 0 0,0 % Yhteensä ,0 % Rahoitus: 70 % Pohjois Pohjanmaan liitto / EAKR ja 30 % JEDU, OEI ja NIHAK
