1 Yksivesiviemäröinnistä erotteluun? Alipainekäymälä vanhaan rakennukseen Heikki Pietilä Insinööritoimisto HYS Oy Lohja

2 Yhden putken systeemi vai erotteleva? Vanhoissa kiinteistöissä yleensä yksi putki talosta ulos Putket usein betonivalujen sisällä => hankala muuttaa jälkeenpäin Mikäli käymälävedet saataisiin eroteltua pesuvesistä, olisi niiden käsittely huomattavasti helpompaa kuin sekajätevesien Harmaiden vesien käsittelylle enemmän vaihtoehtoja ja käsittelymenetelmät halvempia investoida ja huoltaa Käymälävesien erottelu harmaista vesistä on vesiensuojelullisesti järkevin vaihtoehto

jälkeenpäin Mikäli käymälävedet saataisiin eroteltua pesuvesistä, olisi niiden käsittely huomattavasti helpompaa kuin

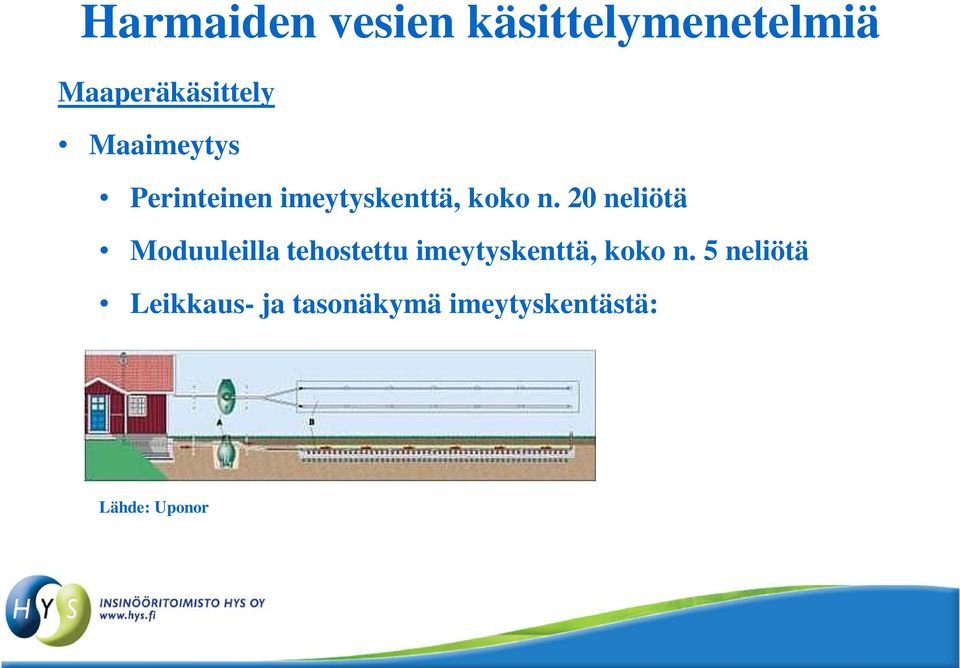

3 Harmaiden vesien käsittelymenetelmiä Maaperäkäsittely Maaimeytys Perinteinen imeytyskenttä, koko n. 20 neliötä Moduuleilla tehostettu imeytyskenttä, koko n. 5 neliötä Leikkaus- ja tasonäkymä imeytyskentästä: Lähde: Uponor

20 neliötä Moduuleilla tehostettu imeytyskenttä, koko n.

4 Harmaiden vesien käsittelymenetelmiä Maasuodatus Perinteinen suodatuskenttä, koko n. 20 neliötä Moduuleilla tehostettu suodatuskenttä, koko n. 5 neliötä Leikkaus- ja tasonäkymä suodatuskentästä:

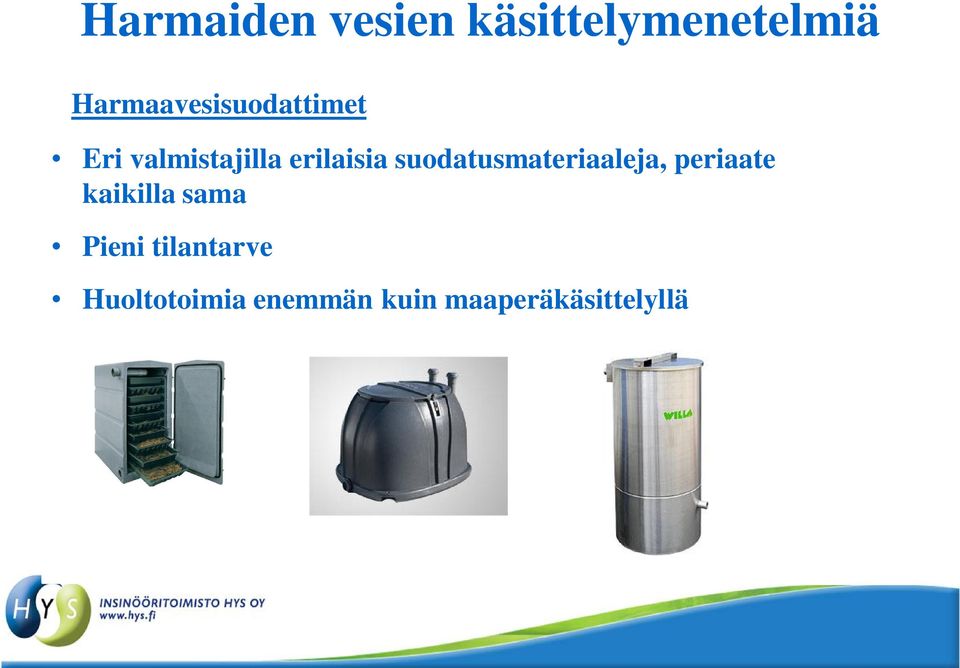

5 Harmaiden vesien käsittelymenetelmiä Harmaavesisuodattimet Eri valmistajilla erilaisia suodatusmateriaaleja, periaate kaikilla sama Pieni tilantarve Huoltotoimia enemmän kuin maaperäkäsittelyllä

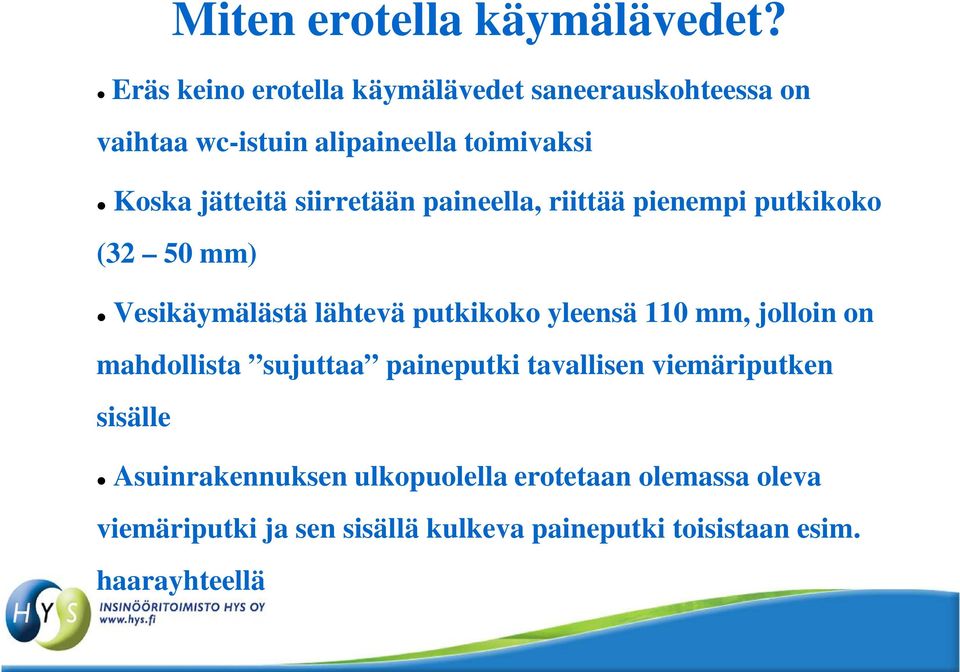

6 Miten erotella käymälävedet? Eräs keino erotella käymälävedet saneerauskohteessa on vaihtaa wc-istuin alipaineella toimivaksi Koska jätteitä siirretään paineella, riittää pienempi putkikoko (32 50 mm) Vesikäymälästä lähtevä putkikoko yleensä 110 mm, jolloin on mahdollista sujuttaa paineputki tavallisen viemäriputken sisälle Asuinrakennuksen ulkopuolella erotetaan olemassa oleva viemäriputki ja sen sisällä kulkeva paineputki toisistaan esim. haarayhteellä

siirretään paineella, riittää pienempi putkikoko (32 50 mm) Vesikäymälästä lähtevä putkikoko yleensä 110 mm,

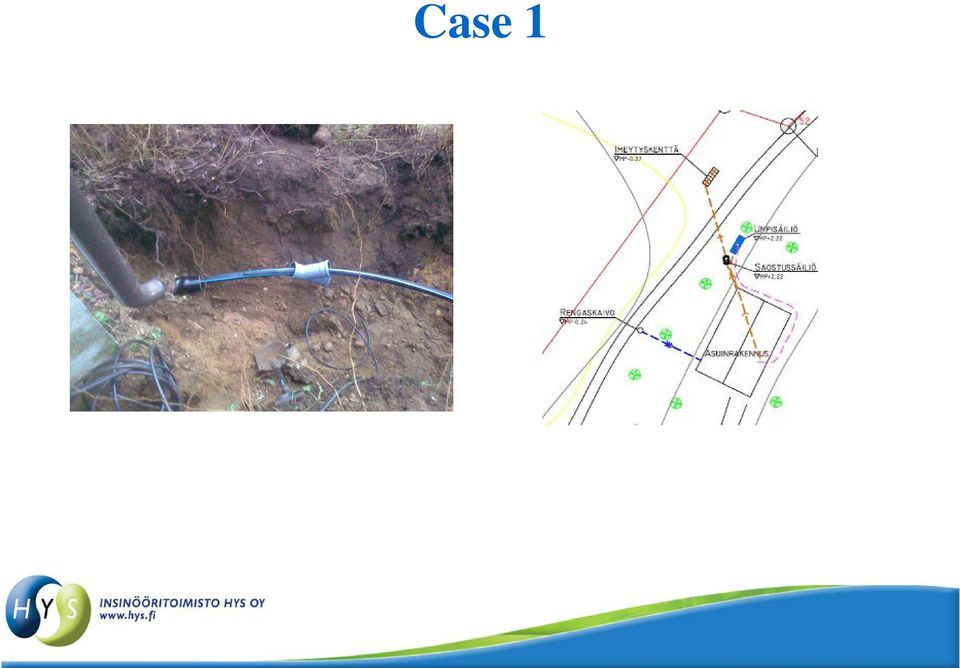

7 Case 1 II-luokan pohjavesialueella sijaitseva ympärivuotisessa käytössä oleva vapaa-ajan asunto Vanha järjestelmä rakennettu vuonna 1965, kolme kaivoa ja imeytys Talon sisäiset viemärit valurautaa, ulkopuolella betonia 1 wc-istuin Päädyttiin vaihtamaan vesikäymälä alipaineella toimivaksi, jolloin voitiin johtaa käymälävedet umpisäiliöön, harmaille suunniteltiin moduuli-imeytyskenttä

valurautaa, ulkopuolella betonia 1 wc-istuin Päädyttiin vaihtamaan vesikäymälä alipaineella

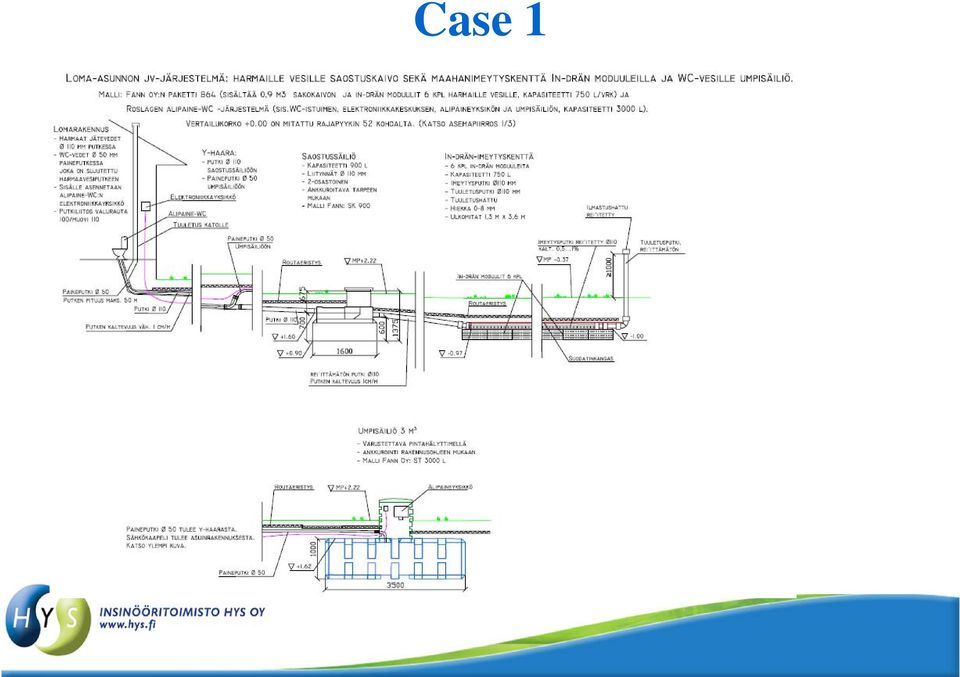

8 Case 1

9 Case 1

10 Case 2 Kaksi vuokrauskäyttöön rakennettavaa hirsihuvilaa järven rannalla, rakennettu melkein valmiiksi ennen jätevesisuunnittelua Molemmista huviloista tuli kaksi 110 mm:n viemäriputkea ulos Asiakas mietti aluksi huviloiden yhteistä biologis-kemiallista puhdistamoa ja sen jälkeen yhteistä maasuodattamoa Päädyttiin erottelevaan järjestelmään, jossa harmaille vesille rakennettiin iso kumparemaasuodatus ja käymäläjätteille 10 kuution umpisäiliö, johon jätteet johdetaan alipaineella

yhteistä biologis-kemiallista puhdistamoa ja sen jälkeen yhteistä maasuodattamoa Päädyttiin erottelevaan järjestelmään,

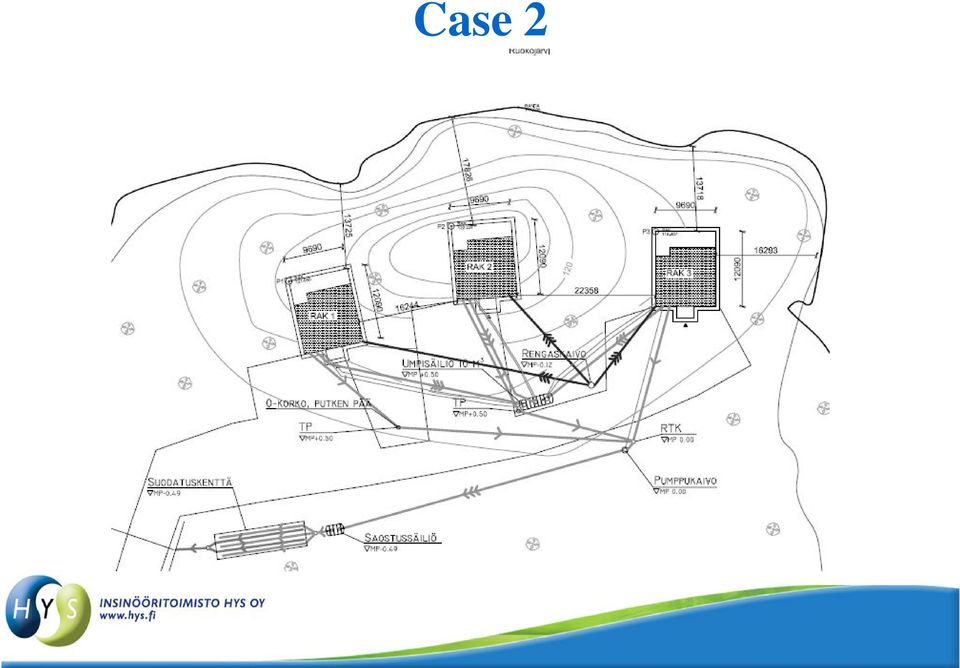

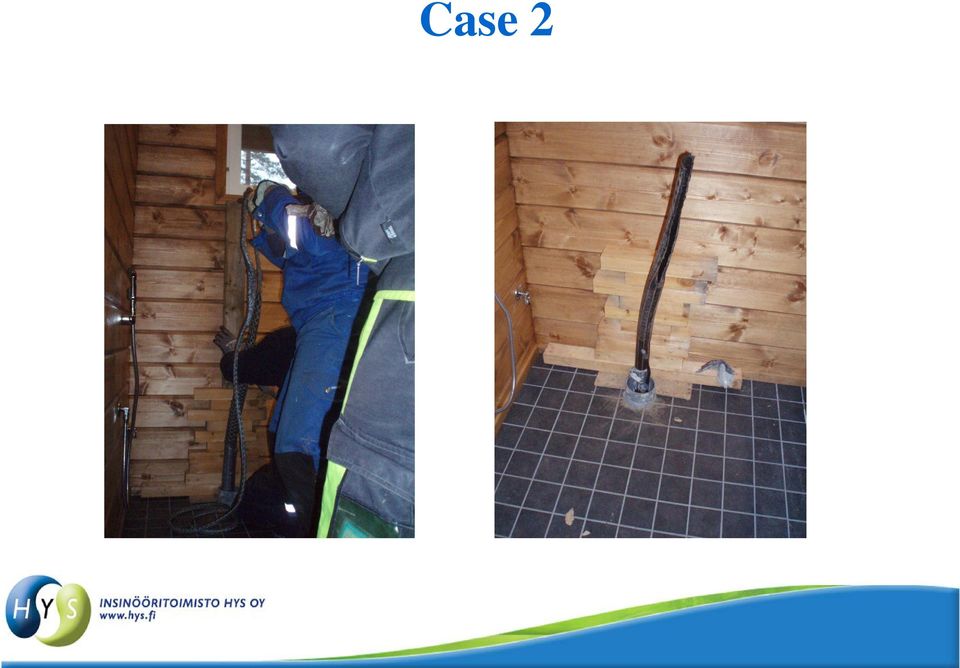

11 Case 2

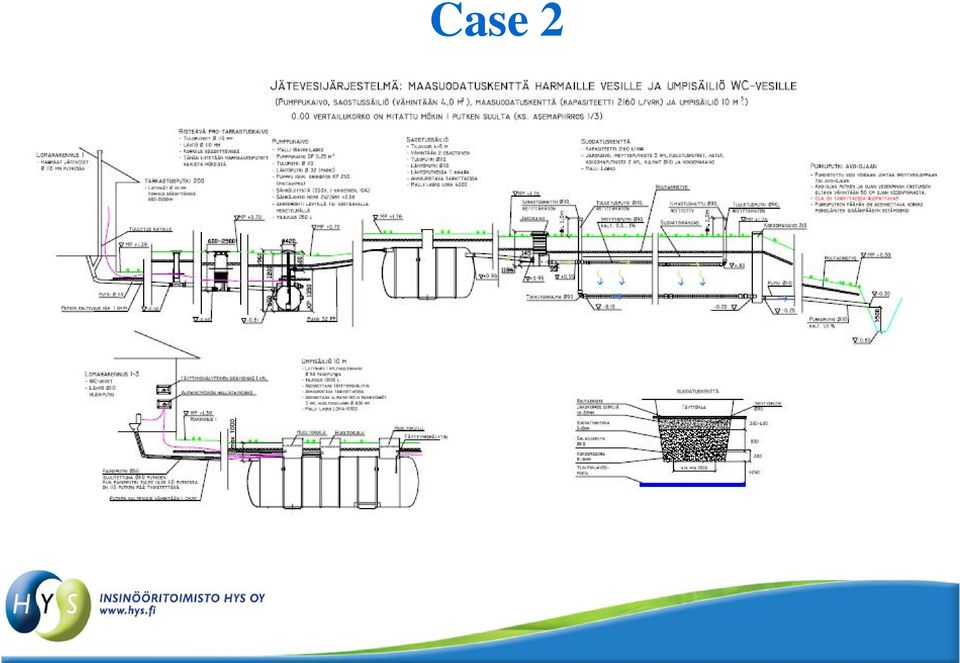

12 Case 2

13 Case 2

14 Johtopäätöksiä Edellä mainittu tekniikka avaa useampia mahdollisuuksia jäteveden käsittelylle On usein huomattavasti helpompi ja edullisempi tapa mustien ja harmaiden vesien erotteluun kuin viemäriputkien jakaminen kahteen eri linjaan talon sisällä jälkeenpäin Ei huolta harmaiden vesien tukkeutumisesta tai padotuksesta, 110 mm:n viemäriputkeen jää 79 % tilaa vielä sen jälkeen, kun 50 mm:n putki sujutetaan sen sisälle Onnistuu ainoastaan yhden wc-istuimen osalta Asennus voi mennä vaikeaksi jos 90 asteen kulmia putkistossa enemmän kuin yksi kappale

huolta harmaiden vesien tukkeutumisesta tai padotuksesta, 110 mm:n viemäriputkeen jää 79 % tilaa vielä sen jälkeen, kun 50 mm:n putki

15 Maaperäkäsittelyssä huomioon otettavia asioita Suunnittelijan olisi hyvä tietää myös erilaisten järjestelmien asennuksista käytännössä. Järjestelmän mitoitus ja valinta Saostussäiliön koko ja materiaali Kentän mitoitus, montako linjaa, sepelillä vai moduuleilla Paineellinen vai painovoimainen Purku maan sisään vai avo-ojaan Tehostettu fosforinpoisto: heti, myöhemmin vai ei tarvetta?

Järjestelmän mitoitus ja valinta Saostussäiliön koko ja materiaali Kentän mitoitus, montako

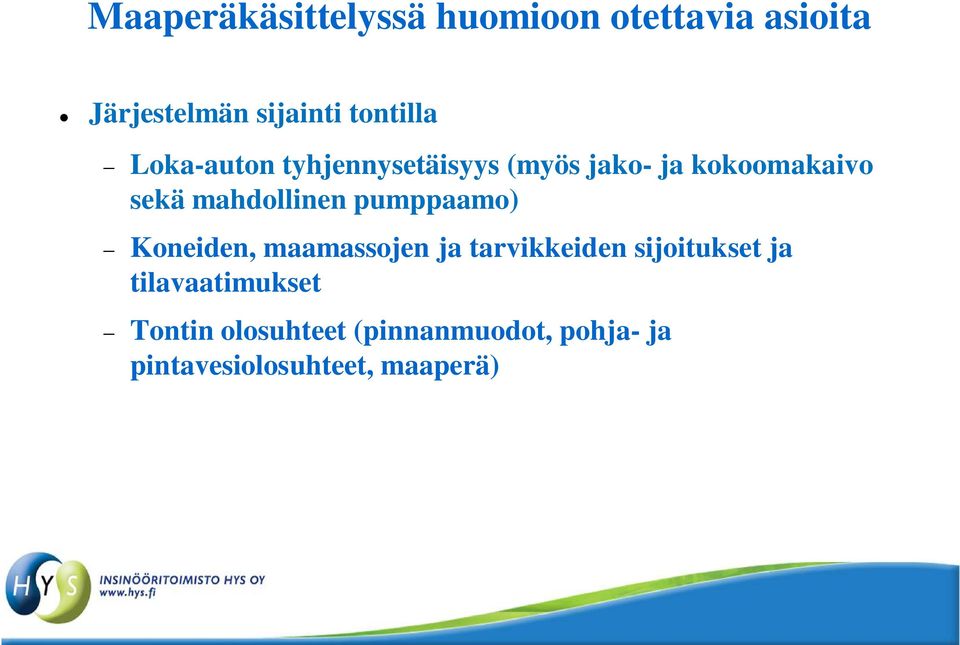

16 Maaperäkäsittelyssä huomioon otettavia asioita Järjestelmän sijainti tontilla Loka-auton tyhjennysetäisyys (myös jako- ja kokoomakaivo sekä mahdollinen pumppaamo) Koneiden, maamassojen ja tarvikkeiden sijoitukset ja tilavaatimukset Tontin olosuhteet (pinnanmuodot, pohja- ja pintavesiolosuhteet, maaperä)

mahdollinen pumppaamo) Koneiden, maamassojen ja tarvikkeiden sijoitukset ja

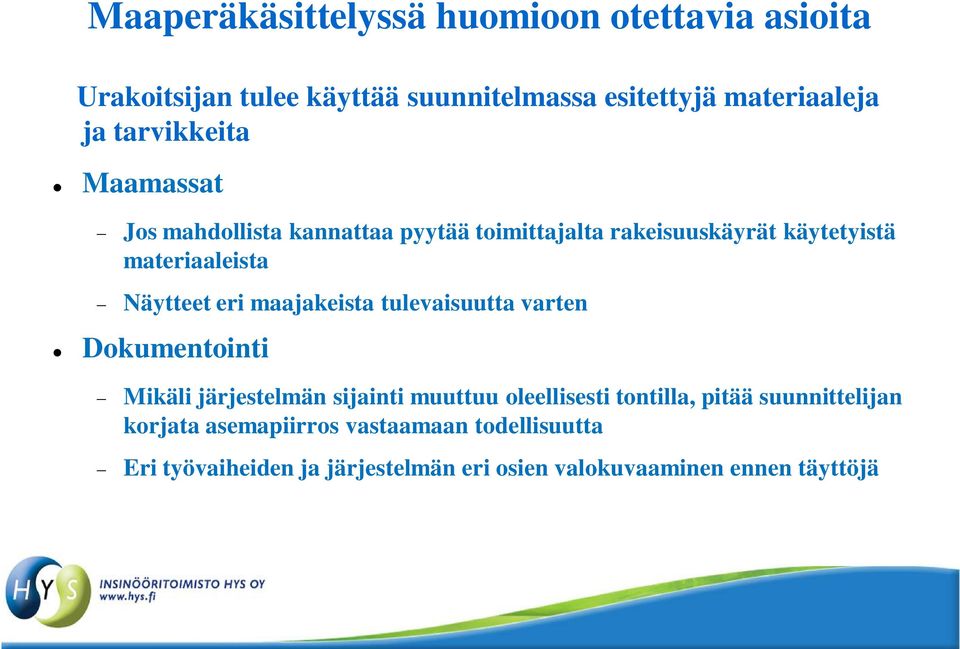

17 Maaperäkäsittelyssä huomioon otettavia asioita Urakoitsijan tulee käyttää suunnitelmassa esitettyjä materiaaleja ja tarvikkeita Maamassat Jos mahdollista kannattaa pyytää toimittajalta rakeisuuskäyrät käytetyistä materiaaleista Näytteet eri maajakeista tulevaisuutta varten Dokumentointi Mikäli järjestelmän sijainti muuttuu oleellisesti tontilla, pitää suunnittelijan korjata asemapiirros vastaamaan todellisuutta Eri työvaiheiden ja järjestelmän eri osien valokuvaaminen ennen täyttöjä

eri maajakeista tulevaisuutta varten Dokumentointi Mikäli järjestelmän sijainti muuttuu oleellisesti tontilla, pitää

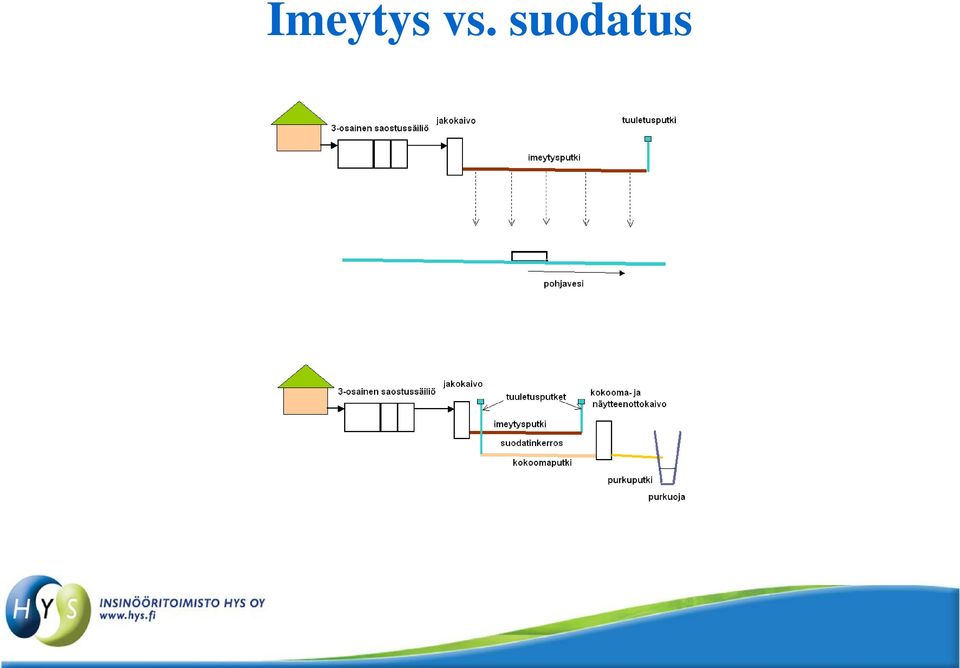

18 Imeytys vs. suodatus

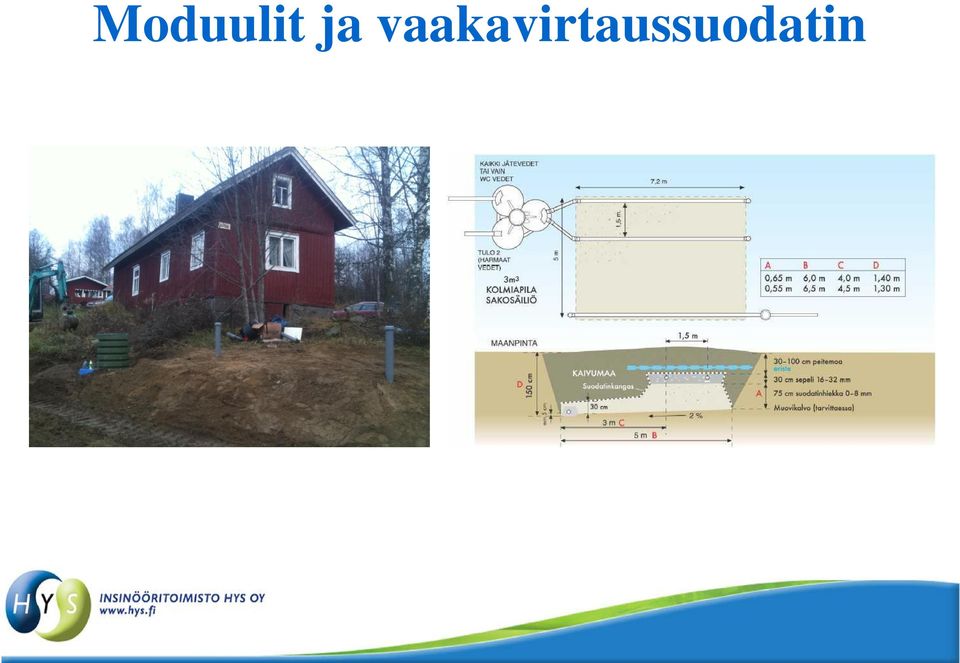

19 Moduulit ja vaakavirtaussuodatin

20 Vaatimukset erilaisille järjestelmille - Eri käsittelyjärjestelmillä on erilaiset valmiudet/mahdollisuudet toimia riippuen edellä mainituista asioista - Vaatimuksia eri vaihtoehtojen toimivuudelle: Maaimeytys - Vaatii toimiakseen oikeanlaisen maaperän, tarvittaessa voidaan vaihtaa maamassoja imeytysputken alle - Pohjaveden pinnan tulee olla vähintään 1 m imeytyspinnasta alaspäin kaikkina vuodenaikoina - Kentän tulee tuulettua kaikkina vuodenaikoina, jotta orgaanista ainetta hajottavat mikrobit saavat happea ja pysyvät hengissä

tarvittaessa voidaan vaihtaa maamassoja imeytysputken alle - Pohjaveden pinnan tulee olla vähintään 1 m imeytyspinnasta alaspäin

21 Vaatimukset erilaisille järjestelmille - Sekajätevesiä käsiteltäessä imeytyskenttä vaatii kahden kuution 3-kuutioisen saostussäiliön ja harmaita vesiä käsiteltäessä kuution 2-osastoisen saostussäiliön asennettavaksi ennen kenttää - Mikäli kohde sijaitsee tiukennetun vaatimustason alueella, joudutaan fosforinpoistoa tehostamaan teknisin menetelmin Maasuodatus - Vaatii tarpeeksi korkeuseroa tuloviemärin ja purkupaikan välillä - Pohjaveden pinnan tulee olla vähintään 0,25 m kokoomaputken alapinnasta alaspäin kaikkina vuodenaikoina - Kentän tulee tuulettua kaikkina vuodenaikoina, jotta orgaanista ainetta hajottavat mikrobit saavat happea ja pysyvät hengissä

22 Vaatimukset erilaisille järjestelmille - Sekajätevesiä käsiteltäessä suodatuskenttä vaatii kahden kuution 3-kuutioisen saostussäiliön ja harmaita vesiä käsiteltäessä kuution 2-osastoisen saostussäiliön asennettavaksi ennen kenttää - Mikäli kohde sijaitsee tiukennetun vaatimustason alueella, joudutaan fosforinpoistoa tehostamaan teknisin menetelmin

23 Mikä järjestelmä mihinkin kohteeseen? 1. Maaperäkäsittely soveltuu seuranlaisiin kohteisiin: Vapaa-ajan tai vakituisessa käytössä olevat kiinteistöt Ympärivuotiset tai kesäkäytössä olevat kiinteistöt Tontilla tilaa toteuttaa imeytys- tai suodatuskenttä Joko harmaille vesille tai sekajätevesille Voidaan rakentaa myös useamman kiinteistön yhteinen kenttä Maaperästä eristetty suodatuskenttä voidaan joissain tapauksissa asentaa myös pohjavesialueelle, mikäli pohjavesialueen raja sijoittuu siten, että kentän purkuvedet on mahdollista johtaa pv-alueen ulkopuolelle

24 Mikä järjestelmä mihinkin kohteeseen? 2. Kaksoisviemäröinti soveltuu seuranlaisiin kohteisiin: Vapaa-ajan tai vakituisessa käytössä olevat kiinteistöt Ympärivuotiset tai kesäkäytössä olevat kiinteistöt Tontilla tilaa toteuttaa imeytys- tai suodatuskenttä sekä tilaa umpisäiliölle Voidaan asentaa myös ranta- ja pohjavesialueille
