1 LEHTI YKSITYISKOHTIA RAKASTAVILLE VOIMASSA 1. HUHTIKUUTA 31. TOUKOKUUTA 2016 MarCal 16 EWRi Aloituspaketti: langaton työntömitta ja MarCom Std. -ohjelmisto Ks. sivu 8 KIINNOSTUKSESTA YKSITYISKOHTIIN MARSURF PS1 - RAJATTOMAN MOBIILI Digitaalikameran kokoinen yhdellä kädellä käytettävä mobiili karheusmittalaite. PS1-mallia voi käyttää kaikissa mittausasennoissa, vaakasuorassa, pystysuorassa, pään yli tehtävissä mittauksissa. Kaikki onnistuu! Ks. sivu 26 MARCATOR-MITTAKELLOT Vaihdettava jakoväli nyt alkaen 0,0005 mm! Ks. sivu 17 MARCONNECT Langaton tiedonsiirto: helppoa, luotettavaa ja ammattimaista! Ks. alkaen sivulta 22

2 2 KOKEMUKSEEN, INNOVOINTIIN JA SITOUTUMISEEN PERUSTUVAA MITTAUSTEKNIIKKAA VALMISTAVAAN TEOLLISUUTEEN

3 + 3 r FOR TIIVIS YHTEISTYÖ MAHDOLLISTAA ONNISTUNEET MITTAUKSET! Hyvät yksityiskohtien ystävät, tiivis kumppanuuteen perustuva yhteistyö kannattaa. Kun tavoitteena on löytää oikea mittalaiteratkaisu yhdessä, asiakkaan on ensin kuvattava ja selvitettävä mittaustarpeensa tarkkaan. Sen jälkeen on meidän vuoromme: annamme asiakkaallemme perusteellista teknistä neuvontaa Mahrin tuote- ja sovellusvalikoiman avulla, ja hyvältä vaikuttava ratkaisu vielä testataan ennen sen käyttöönottoa. Sivulta 4 voit lukea, mitä tiivis ja onnistunut yhteistyö voi olla, myonic GmbH:n miniatyyrikuulalaakereiden valmistusta koskevasta artikkelista. Kiinnostus yksityiskohtiin edellyttää µm -luokan tarkkuutta ja tuotantoprosessissa saumattomasti toimivaa mittalaiteratkaisua. Mahr on alan sovellusasiantuntija, ja sen valikoimassa on jo kattavia mittalaiteratkaisuja tarkkuuskuulalaakereita varten. Optimaalinen mittalaiteratkaisu valitaan mitattavien parametrien, toleranssivaatimusten ja mitattavan kohteen mittojen perusteella. myonic GmbH:lle optimaalinen ratkaisu pyöreyden, tasaisuuden ja parallellisuuden mittaamiseen on kompakti pituusmittalaite Millimar C1200, jossa on induktiiviset mittausanturit. Mitkä ovat sinun yrityksesi mittaushaasteet? Paksuusmittaus? Pyörintäheitto? Aksiaaliheiton mittaus? Muodon tarkastus? Toivomme, että innostut ottamaan meihin tai jälleenmyyjiimme yhteyttä, kun luet ensin induktiivisin anturein varustetun C1200-mallimme käyttövinkit sillä tiivis yhteistyö mahdollistaa onnistuneet mittaukset! Toivotamme kaikille tarkkuutta rakastaville ja yksityiskohtien ystäville mukavia lukuhetkiä vuoden 2016 ensimmäisen MAHRLIGHTS-lehden parissa. Heiko Kern, myyntijohtaja, käsimittauslaitetekniikka VIERAILE UUSITULLA VERKKOSIVUSTOLLAMME OSOITTEESSA

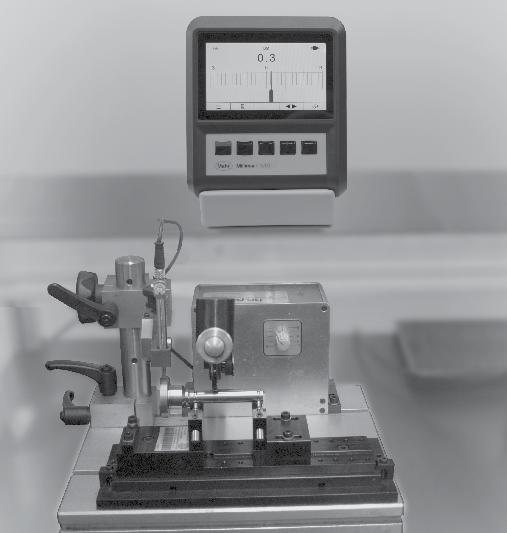

4 - 4 MILLIMAR C1200: MITTAUSTarKKUUTTA MINIA- TYYRIKUULALAAKEREIHIN MILLIMAR C1200 Pienen pienten kuulalaakereiden toleranssi on mikrometrien luokkaa, joten valmistuksessa tarvitaan erittäin tarkkoja mittavälineitä mitta-anturista näyttö- ja analyysiyksiköihin saakka. Erittäin tarkkojen miniatyyrikuulalaakereiden valmistaja myonic GmbH käyttää laadunvarmistuksessaan uutta kompaktia Millimar C1200 -pituusmittalaitetta ja induktiivista pituusmitta-anturia. Tämä ratkaisu on osoittautunut onnistuneeksi. Sen ansiosta yritys voi valmistaa tuotteita toleranssiluokissa, joiden vaatimukset ovat ISO- ja ABEC-järjestelmien edellyttämiä normeja tiukemmat. Mittausarvot kätevästi luettavissa myonic tarkastaa työkappaleensa Millimar C1200 -laitteella ja Mahrin induktiivisilla antureilla. Niillä mitataan esimerkiksi kuulalaakerin ulkorenkaan tai laakeriyksikön akselin tapaisia työkappaleita. Työntekijät tekevät näille pienikokoisille työkappaleille vaativia mittauksia, joita ovat esimerkiksi pyörintäheiton, tasaisuuden tai paralleelisuuden mittaus. Näissä tehtävissä yritys hyödyntää Millimar C1200 -laitteita hyvin taitavasti. Tuotannon työntekijät tarkastavat edellä mainittuja ominaisuuksia tarkalta ja hyväkontrastiselta 4,3 tuuman litteältä värinäytöltä. Näyttö on portaattomasti kallistettavissa optimaalista katselukulmaa varten. Mittausarvon lukeminen on nyt huomattavasti helpompaa ja nopeampaa, kun analogiset tiedot näkyvät tarkasti ja todenmukaisesti digitaalisella näytöllä, kertoo Herbert Reich, myonicin tarkastus- ja mittavälinepuolen päällikkö. Valitsimme tietoisesti Mahrin laitteen, koska meillä on jo usean vuoden ajalta hyviä kokemuksia Mahr-tuotteista. Nopean nollauksen ansiosta laitteen säätö käy käden käänteessä Tarkastus- ja mittavälinepuolen päällikölle uuden näyttölaitteen valinnassa tietyt kriteerit olivat ratkaisevia: näytön osoittimen tuli olla tarkasti ja herkästi toimiva, käytön tuli olla aiempaa laitetta helpompaa ja pikatoimintojen, esimerkiksi nollauksen tai asteikon muuttamisen, tuli olla suoraan käytettävissä. Yritykselle oli tärkeää myös se, että nopean nollauksen ansiosta laitetta voi säätää aiempaa nopeammin.

5 + 5 Intuitiivinen ja helppokäyttöinen valikkorakenne Laadunvarmistuksessa laitteen muuttaminen kompaktiksi C1200-analyysilaitteeksi on nopeaa ja kätevää: vain näyttölaite tarvitsee vaihtaa, ja tarkastusmenettely mukautetaan siihen intuitiivisen ja helppokäyttöisen valikkorakenteen avulla käden käänteessä. Verkkovirta- tai akkukäyttömahdollisuuden ansiosta laitteen käyttö on hyvin joustavaa, ja koska laite on liikuteltava, sitä voi käyttää mitä erilaisimmissa käyttöpaikoissa. myonic toteutettavuuden rajoilla myonic GmbH on tarkkojen miniatyyrikuulalaakereiden, laakeriyksiköiden ja -järjestelmien valmistaja, jonka päätoimipaikka on Saksan Leutkirchissä Allgäussa. Sen sivutoimipaikat sijaitsevat Tsekissä, Itävallassa ja Englannissa. Yrityksessä on 425 työntekijää ( ), ja vuodesta 2009 se on kuulunut japanilaiseen Minebea-konserniin, joka on miniatyyrikuulalaakereiden markkinajohtaja maailmassa. Kohdemarkkinoita ovat hammaslääketieteellinen ja lääketieteellinen tekniikka (64 %), koneenrakennnus ja teollisuus (24 %) sekä ilmailu- ja avaruusteollisuus (12 %). Kustannushyötyjä paremmasta tekniikasta huolimatta Herbert Reich toteaa, että uudesta näyttölaitteesta on koitunut neljä merkittävää etua: Ensinnäkin laitteiden muutosja säätöaika on nyt lyhyempi ja toiseksi laitteen käyttö on erittäin helppoa. Kolmanneksi mittauksen aikaiset muutokset saadaan toteutettua saman tien, ja neljänneksi laitteen tuoma kustannushyöty oli erittäin houkutteleva etenkin, kun samalla saatiin parempaa tekniikkaa. Yrityksen sisäiset laatustandardit edellyttävät mikrometriluokan toleransseja, joita vakionormeissa ei kuvata. Näin pieniä toleransseja edellyttävät esimerkiksi pyöreys ja työstettävän materiaalin erikoistyöstömenetelmät, jotta kuulalaakerin sisäinen geometria saadaan optimoitua. Laadun pysyminen jatkuvasti erinomaisena varmistetaan säännöllisillä lopputarkastuksilla. myonicin valmistamat tuotteet perustuvat asiakkaiden erikoisvaatimuksiin, jotka ovat usein toteutettavuuden rajoilla. Näiden myonicin valmistamien hammaslääketieteellisten välineiden nopeus on jopa kierrosta/min., ja ne kestävät tuhansia sterilointikertoja.

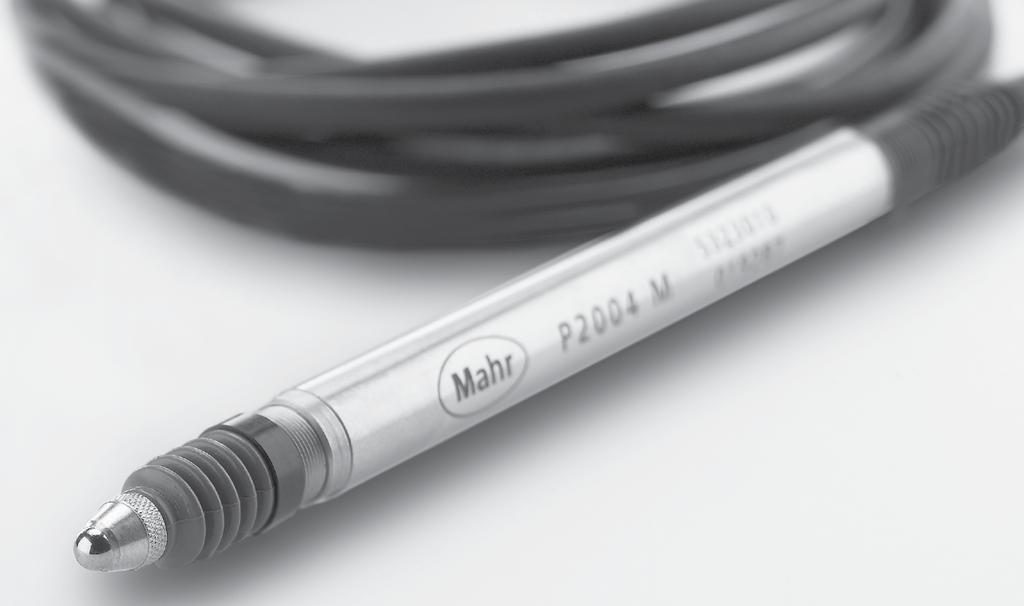

6 - 6 MILLIMAR INDUKTIIVISIlla MITTA-ANTU- REIlla TOIMIVAT SOVELLUKSET MILLIMAR Millimar-malliston mittausarvojen tallentimet ovat mittausketjun tärkeimmät komponentit. Koko mittauksen laatu perustuu niiden ominaisuuksiin. Ne ovat vankkarakenteisia ja joustavia käytössä, ja myös niiden hinta on kohdallaan. Millimar Yhteenveto sinulle koituvista eduista Millimar Yksittäismittaus yhdellä mitta-anturilla Näyttölaite näyttää mittausarvon suoraan Kaikenlaisten lieriömäisten ja tasaisten työkappaleiden suoramittaus Intuitiivinen käyttö mittakellojen, tarkkuusosoittimien ja osoitinmittalaitteiden tapaan Suuri lineaarisuusalue Ei reagoi häiriöihin Mittapäissä ja vivuissa tarkka laakerointi Kitkaton kuula- tai jousilaakerointi mahdollistaa erinomaisen tarkkuuden ja erittäin pienen suunnanvaihtosiirtymän Erittäin hyvä toistotarkkuus, jopa 0,1 µm Erittäin tarkka, jopa 0,01 µm Millimar-näyttölaitteiden kanssa Anturin johdossa pistoliitäntä, helppo huoltaa (P1300) Vankat työpajoihin tarkoitetut mallit Kaikki käyttötarkoitukset kattava mallivalikoima Paksuusmittaus Pyörintäheitto Aksiaaliheitto

7 + 7 Millimar Summamittaus kahdella mitta-anturilla Kummankin mitta-anturin mittaamien poikkeusten summan näyttö muodosta, alustasta ja pyörintäheitoista riippumatta. Millimar Eromittaus kahdella mitta-anturilla Kummankin mitta-anturin mittaamien mittausarvojen eron näyttö tarkastettavan kappaleen absoluuttimitasta riippumatta. Sopii erityisen hyvin kahden mittauskohdan väliseen mittavertailuun. Paksuusmittaus Kiilojen tai kartioiden muodontarkastus Korkeusero kahden portaan välillä Korkeusero kahden portaan välillä Samankeskisyyden tarkastus kahdella akselin halkaisijalla Millimar C 1216 M Millimar S 1840 Millimar P 2004 M Millimar 1318

8 RS232C RS232C Digimatic Digimatic - 8 MARCAL. REFERENCE-TYÖNTÖMITTA MarCal 16 ER Digitaalinen työntömitta Suuri numeronäyttö Mahrin Reference-järjestelmän avulla työntömitan käyttö on huomattavasti helpompaa ja kätevämpää, koska nollakohta täytyy asettaa vain yhden kerran. Asetus pysyy tallennettuna kaikkia muita mittauksia varten. Korkean suojausluokkansa (IP67) ansiosta MarCal 16 EWR on suojattu pölyltä sekä jäähdytys- ja voiteluaineilta. Siksi se sopii erinomaisesti käytettäväksi haastavissa käyttöolosuhteissa. DIN , EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, RESET (näytön nollaus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus) Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä MarCal 16 ER, 200 mm, tilausnro Tuote Mittausalue Numeroväli Syvyysmitta Tiedonsiirtoliitäntä Numeroiden korkeus Til.nro mm (inch) mm/inch Ø1,5 mm EUR 16 ER (6 ) 0,01 / , 16 ER (6 ) 0,01 / , 16 ER (8 ) 0,01 / , ,50 16 ER (12 ) 0,01 / , , MarCal 16 EWR Digitaalinen työntömitta Erittäin hyvin suojattu pölyltä sekä jäähdytys- ja voiteluaineilta IP67 116,50 EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, RESET (näytön nollaus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus) Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä MarCal 16 EWR, 200 mm, tilausnro Tuote Mittausalue Numeroväli Syvyysmitta Tiedonsiirtoliitäntä Numeroiden korkeus Til.nro Ø1,5 mm (inch) mm/inch mm EUR 16 EWR (6 ) 0,01 / ,50 16 EWR (6 ) 0,01 / ,50 16 EWR (8 ) 0,01 / , , 16 EWR (12 ) 0,01 / , ,

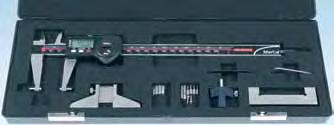

9 + 9 MarCal 16 EWRi Digitaalinen työntömitta Sisäänrakennettu wireless IP67 integrated wireless Kampanjapaketti Starter Pack: sis. i-stick-langaton vastaanotin ja MarCom Standard 5.0, ks. til.nro ja ,50 EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, HOLD (mittausarvon tallennus), RESET (näytön nollaus), PRESET (mitan esiasetus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirto) Sisäänrakennettu langaton lähetin Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta (1/2 vuotta kun langaton tiedonsiirto on aktivoituna.) Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Tuote Mittausalue Numeroväli Syvyysmitta Yksityiskohdat Til.nro mm (inch) mm/inch Ø1,5 EUR 16 EWRi (6 ) 0,01 / ,50 Tiedonsiirtoliitäntä: Integrated wireless 16 EWRi (6 ) 0,01 / ,50 16 EWRi (6 ) 0,01 /.0005 Starter Pack: sis. i-stick-langaton vastaanotin ja ,50 16 EWRi (6 ) 0,01 /.0005 MarCom Standard ,50 MarCal 30 EWRi Syvyystyöntömitta Sisäänrakennettu wireless IP67 integrated wireless 329, EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, HOLD (mittausarvon tallennus), RESET (näytön nollaus), PRESET (mitan esiasetus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirto) Sisäänrakennettu langaton lähetin Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta ( 1/2 vuotta kun langaton tiedonsiirto on aktivoituna.) Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro mm (inch) mm/inch EUR 30 EWRi (6 ) 0,01 / , 30 EWRi (6 ) 0,01 /.0005 Tiedonsiirtoliitäntä: Integrated wireless , 30 EWRi (20 ) 0,01 / ,

10 - 10 MARCAL. Kevyet mitat Mahrin 18 EWR -työntömittojen rakenne on hyvin kevyt kapean poikkileikkauksen ansiosta (alkaen 500 mm, mittausleuoissa lisäkevennysreiät), mikä mahdollistaa optimaalisen käsittelyn mitattaessa. MarCal 18 EWR Digitaalinen työntömitta Erittäin kevyt teräsmitta 16 EWV - ongelmanratkaisija kaikkiin vaikeapääsyisiin mittauskohtiin, kuten uurteisiin ja uriin jne. Erikoisleukoja käytetään yksilöllisesti kunkin mittaustilanteen mukaan. IP65 RS232C Digimatic 349, EUR Tilausnro Toiminnot: AUTO-ON/OFF, DATA (tiedonsiirtokaapelilla), ON/OFF, PRESET (mitan esiasetus), RESET (näytön nollaus), Reference-järjestelmä, LOCK-toiminto (näppäinlukko), mm/inch Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: Suojausluokka IP65 Virtalähde: Paristo, käyttöaika noin 3 vuotta Numeroiden korkeus: 10 mm (300 mm), 12,5 mm (500 mm) MarCal 18 EWR, 300 mm, Tilausnro Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro mm (inch) mm/inch EUR 18 EWR 300 (12 ) 0,01 / , mittausleuat ulkomittoja varten 18 EWR 500 (20 ) 0,01 / , 18 EWR 300 (12 ) 0,01 / , ilman mittausleukoja ulkomittoja varten 18 EWR 500 (20 ) 0,01 / , MarCal 16 FN Asteikollinen työntömitta The classic precision vernier caliper 23,50 EUR Tilausnro Kaikki luettavat osat mattakromattu häikäisyn estämiseksi Mitta ja kiskot karkaistua ruostumatonta terästä Mittauspinnat karkaistua ruostumatonta terästä Mittausterät sisämittaukseen Askelmittauslaite Mitta-asteikkoa suojaavat korotetut ohjaimet Tuote Mittausalue Nonius-arvo Nonius-arvo Virheraja Til.nro mm mm inch mm EUR 16 FN ,05 1/28 0, ,50

11 + 11 MarCal 16 EWV Digitaalinen yleistyöntömitta Ongelmanratkaisija IP67 RS232C Digimatic 16 Eea Mittauskärjet ulkomittaukseen 417, EUR Tilausnro Toiminnot: AUTO-ON/OFF, DATA (tiedonsiirtokaapelilla), HOLD (mittausarvon tallennus), ON/OFF, PRESET (mitan esiasetus), RESET (näytön nollaus), Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), mm/inch Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Toimituksen laajuus: sis. vakiotarvikkeet 16 Eei Mittauskärjet sisämittaukseen Tuote Mittausalue Numeroväli Syvyysmitta Yksityiskohdat Til.nro mm (inch) mm/inch Ø1,5 EUR 16 EWV (8 ) 0,01 /.0005 Numeroiden korkeus: 8,5 mm , DIGIMAR 814 SR Korkeusmittaus- ja piirtolaite Tarkka asemointi käsipyörällä RS232C Digimatic ABS System 490, EUR Tilausnro Toiminnot: RESET (näytön nollaus), mm/inch, ABS (vaihto suhteellisesta mittauksesta absoluuttiseen), Reference Lock/Unlock, PRESET (mitan esiasetus), DATA (tiedonsiirtokaapelilla), AUTO-ON/OFF Pariston käyttöikä jopa 3 vuotta Siirtonopeus 1,5 m/s (60 /s) Ergonominen vakaa jalka Karkaistu ja hierretty jalusta, liikkuu kevyesti ja nykimättä Mitta ja kiskot karkaistua ruostumatonta terästä Asemointiin ja mittaukseen tarkoitettu käsipyörä Hienosäätö Lukitusruuvi Vaihdettava mittaus- ja piirroskärki, kovametallivahvistus Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro mm (inch) mm/inch EUR 814 SR (0 14 ) 0,01 / , Numeroiden korkeus: 12 mm 814 SR (0 24 ) 0,01 / ,

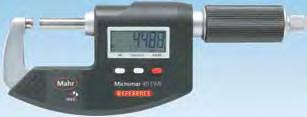

12 RS232C Digimatic - 12 MICROMAR. KAIKEN keskipisteessä tarkkuus. Työntömittojen ohella mikrometriruuvit ovat yleisimmin käytettäviä käsimittauslaitteita. Nykyaikaisissa Micromar-sarjan mikrometriruuveissa on tarkasti hiotut mittauskarat, MICROMAR 40 ER / 40 EWR Digitaalinen kaarimikrometri Ulkoneva räikkä yhden käden käyttöön kovametallivahvistetut mittauspinnat ja vankka kaarirakenne. Siksi niiden tarkkuus on erinomainen ja käyttöikä hyvin pitkä. ABS 153, EUR Tilausnro Toiminnot: RESET (näytön nollaus), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), mm/inch, PRESET (mitan esiasetus), Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirtokaapelilla) Heti mittausvalmis Reference-järjestelmän ansiosta Selkeä numeronäyttö Kovametallivahvistettu mittauskara ja alasin Pikakäyttömahdollisuus Lakattu teräskaari, lämpöeristetty Virtalähde: Paristo, käyttöaika noin 2 vuotta Neljän Micromar-mikrometrin sarja 40 EWR, Tilausnro Tuote Mittausalue Numeroväli Karan nousu IP40 IP65 Til.nro mm (inch) mm/inch mm EUR 40 ER 0 25 (0 1 ) 0,001 / , ,50 40 EWR 0 25 (0 1 ) 0,001 / , , 40 EWR 0 25 (0 1 ) 0,001 / , , 40 EWR (0 4 ) 0,001 / , Set 1.015, MICROMAR 40 F Tarkkuusosoitinmikrometri µ:n tarkkuudella sisäänrakennetun Mahr-tarkkuusosoittimen ansiosta Käyttö: 630, EUR Tilausnro Säädettävät toleranssimerkit Kromattu teräskaari, lämpöeristetty Liikuteltavan mittauskärjen nosto Kovametallivahvistetut mittauspinnat Mittauskara ruostumatonta terästä, kokonaan karkaistu ja hiottu, lukittavissa Absoluuttisen mittausarvon asetus mittausruuvilla, vertailulukema tarkkuusosoittimesta. Optimaalinen tarkkojen sarjaosien tarkastamiseen. Tuote Mittausalue Asteikon jaottelu Karan nousu Mittauspinnat Til.nro Tarkkuusosoitin Tasaisuus Paralleelisuus mm mm mm µm µm EUR 40 F ,001 0,5 0, , 40 F ,001 0,5 0, ,

13 + 13 MICROMAR 40 A Kaarimikrometri Klassikko DIN ,50 EUR Tilausnro Käyttö- ja näyttöosat mattakromattu häikäisyn estämiseksi Mittauskara ja alasin karkaistua terästä, kovametallivahvistettu Lämpöeristyslevyt Pikakäyttö sisäänrakennetun kytkimen avulla Lukitsin Tuote Mittausalue Asteikon jaottelu Karan nousu Yksityiskohdat Til.nro mm mm mm EUR 40 A ,01 0,5 Kovalakattu teräskaari ,50 MICROMAR 44 AS Itsekeskittävä sisämikrometrisarja Reiän pohjaan saakka ulottuviin mittauksiin 1.440, EUR Tilausnro DIN Käyttö- ja näyttöosat mattakromattu häikäisyn estämiseksi Mittauskara ruostumatonta terästä, kokonaan karkaistu ja hiottu Pikakäyttö sisäänrakennetun kytkimen avulla Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi Tuote Mittausalue Asteikon jaottelu Virheraja Mittausruuvien Säätörenkaat Til.nro mm mm µm lukumäärä mm EUR 44 AS , , ,-- 44 AS , , 44 AS , , , 44 AS , , ,

14 - 14 MICROMAR-SISÄMIKROMETRISARJAT Kolmipistemikrot ovat välttämättömiä ja nopeita reiänmittauslaitteita jokaiseen tehtaaseen. Mittauspäiden kolmipisterakenne ja mekaaninen toistuvalla tarkkuudella määritelty MICROMAR 44 EWR Itsekeskittävä digitaalinen sisämikrometrisarja Heti mittausvalmis Reference-järjestelmän ansiosta 1.790, EUR Tilausnro mittausvoima pitävät huolen siitä, että mittauslaite keskittää itsensä reikään, jolloin mittaustulokset ovat varmoja ja tarkkoja. DIN RS232C Digimatic IP52 ABS Toiminnot: RESET (näytön nollaus), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), mm/inch, PRESET (mitan esiasetus), Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirtokaapelilla) Liitäntäkierre mittauspäiden vaihtamiseen Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi Tuote Mittausalue Asteikon jaottelu Virheraja Mittausruuvien Säätörenkaat Til.nro mm mm/inch µm lukumäärä mm EUR 44 EWR ,001 / , , 44 EWR ,001 / , 44 EWR ,001 / , , 44 EWR ,001 / , , MICROMAR 844 AS Itsekeskittävä mittauspistoolisarja, sis. MarCator 1086 R Nopeisiin mittauksiin 1.845, EUR Tilausnro RS232C Digimatic ABS 0 TOL IP42 Liitäntäkierre mittauspäiden vaihtamiseen Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi Elektroninen mittakello, jonka voi kääntää mihin tahansa mittausasentoon Tuote Mittausalue Mittauspäiden Säätörenkaat Näyttölaite kuuluu Numeroväli Til.nro mm 44 Ak lukumäärä mm toimituksen laajuuteen mm/inch EUR 844 AS , 10 0,0005 / , 844 AS ,0005 / , MarCator 1086 R 844 AS , 40 0,0005 / , 844 AS , 85 0,0005 / ,

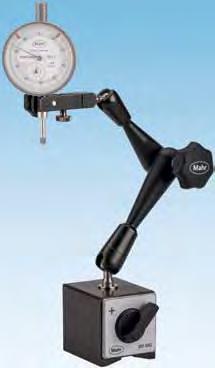

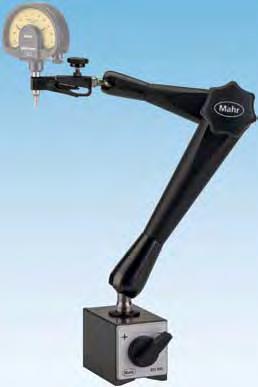

15 + 15 Marstand 815 MG Mittakellon kiinnitysjalusta, magneettijalka Kiinnitys yhdellä liikkeellä 171,50 EUR Tilausnro D-kiinnitysjalusta, kaikki toimintasäteen asennot ovat saavutettavissa Kaikkien kolmen nivelen asemointi on helppoa, varma kiinnitys yhdellä liikkeellä Huoltovapaa mekaaninen kiristysjärjestelmä Mustat eloksoidut varsiosat on valmistettu laadukkaasta kevytmetallista Mittakellon pitimessä 8 mm:n kiinnitysreikä ja lohenpyrstöpidike osoitinmittalaitteita varten Välyksetön tarkkuushienosäätömahdollisuus Päälle- ja poiskytkettävä magneetti, erittäin suuri pitovoima Toimituksen laajuus: ilman mittakelloa 393, EUR Tilausnro * Tuote Hienosäätöalue Kokonaiskorkeus Kuormitus (enint.) Akselin halkaisijan prisma Prisman pitovoima Til.nro mm mm mm mm N EUR 815 MG , MG , MG , MG * 393, * Erikoisesti suunniteltu mittalaitteille joissa µm-resoluutio

16 - 16 MarCator näyttää suunnan Monipuolisten käyttömahdollisuuksiensa vuoksi mittakellot ovat yleisimpiä käytössä olevia mittausarvojen tallentimia. Tämä pätee myös MarCator-sarjaamme. Mekaanisissa mittakelloissamme on tarkkuushammastetut rattaat ja MarCator 810 A Tarkkuusmittakello Suojuksellinen klassikko hammaspyörät, jotka mahdollistavat erinomaisen tarkkuuden. Niitä on saatavana myös iskuilta ja vedeltä suojattuina malleina. DIN , EUR Tilausnro Selkeä numeronäyttö Säädettävät värilliset toleranssimerkit takaavat optimaalisen kontrastin Kromattu metallikotelo Kätevä suojus, joka suojaa mm. pölyltä Tarkkuushammastetut rattaat ja hammaspyörät Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Yksityiskohdat Til.nro mm mm mm EUR 810 A 10 0,01 50 Mittausvoima: 0,7 0,13 N , MarCator 1075 R Digitaalinen mittakello Suuri näyttö IP52 RS232C Digimatic 110,50 EUR Tilausnro Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), DATA (tiedonsiirtokaapelilla), LOCK-toiminto (näppäinlukitus), AUTO-ON/OFF Selkeä LCD-näyttö Mittauspultin päässä suojus Virtalähde: Paristo, käyttöaika noin 3 vuotta Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro mm (inch) mm/inch EUR 1075 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,005 /.0001 Numeroiden korkeus: 12 mm , 1075 R 12,5 (.5 ) 0,001 / ,50

17 + 17 MarCator 1086 R / Ri / WR / WRi Digitaaliset mittakellot Numeroväli alk. 0,5 µm ja toleranssinäyttö 273, EUR Tilausnro ABS 0 TOL IP42 RS232C Digimatic Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), TOL (toleranssitiedot), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), <0> (toleranssinäytön tila), DATA (tiedonsiirtokaapelilla), kerroin (asetettavissa), LOCK (yksilöllinen näppäinlukitus) Selkeä LCD-näyttö Käyttö- ja näyttöosa käännettävissä 280 Mittauspultin päässä suojus Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta 0 integrated wireless TOL TOL mm TOL mm TOL mm 315, EUR TOL mm Tilausnro TOL mm TOL mm Kampanjapaketti Starter Pack: sis. i-stick-langaton vastaanotin ja MarCom Standard 5.0, ks. til.nro Tuote Mittausalue Numeroväli vaihdettavissa Yksityiskohdat Til.nro mm (inch) mm (inch) EUR 1086 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) , 1086 R 25 (1 ) , 1086 Ri 12,5 (.5 ) , 0,0005 / 0,001 / 0,002 / 0,005 / Tiedonsiirtoliitäntä: Integrated wireless 1086 Ri 25 (1 ) , 0,01 mm ( / /.0001 / Starter Pack: sis. i-stick-langaton vastaanotin ja 1086 Ri 12,5 (.5 ) ,.0002 /.0005 ) MarCom Standard WR 12,5 (.5 ) IP 54 pölyltä ja vesiroiskeelta suojattu , IP 54 pölyltwwwä ja vesiroiskeelta suojattu/ 1086 WRi 25 (1 ) , integrated wireless

18 - 18 DIGITAALISTA mittausta Marcatorilla Innovatiiviset digitaaliset mittakellomme sisältävät erittäin tarkkoja elektronisia mittausjärjestelmiä. Niiden ansiosta monet käytännölliset lisämittaustoiminnot ovat mahdollisia. Nämä helppokäyttöiset laitteet, joissa on suuri MarCator 1087 R / 1087 Ri Digitaaliset mittakellot Numeroväli alk. 0,5 µm ja dynaamiset max/min-toiminnot 345, EUR Tilausnro virheettömästi luettava näyttö ja mahdollisuus kaikkien mittaustulosten nopeaan ja helppoon jatkotyöstämiseen, täyttävät kaikki nykyaikaisille mittauslaitteille asetettavat vaatimukset. ABS MAX MIN 0 TOL IP42 RS232C Digimatic Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), TOL (toleranssitiedot), MAX/MIN-muisti kääntöpisteen hakuun, TIR (MAX-MIN) pyörintäliikkeen ja tasaisuuden tarkistukseen, ABS (näyttö on mahdollista nollata ilman että esiasetettu arvo häviää), DATA (tiedonsiirtokaapelilla), kerroin (asetettavissa), LOCK (yksilöllinen näppäinlukitus) Selkeä LCD-näyttö Käyttö- ja näyttöosa käännettävissä 280 Mittauspultin päässä suojus Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta integrated wireless MAX MIN 372, EUR Tilausnro MAX MAX-MIN (TIR) MIN Tuote Mittausalue Numeroväli vaihdettavissa Yksityiskohdat Til.nro mm (inch) mm/inch EUR 1087 R 12,5 (.5 ) 0,0005 / 0,001 / 0,002 / 0,005 / , 1087 R 25 (1 ) 0,01 mm , 1087 Ri 12,5 (.5 ) ( / /.0001 / ,.0002 /.0005 ) Tiedonsiirtoliitäntä: Integrated wireless 1087 Ri 25 (1 ) ,

19 + 19 MILLIMAR. TARKKUUDEN jättiläinen. Kaikki teollisessa valmistusmittaustekniikassa tarvittava yhdestä paikasta. Tuotevalikoimaan sisältyy yhteensopivia mittausarvojen tallentimia, analysointiyksiköitä sekä erittäin MILLIMAR C1200 Kompakti pituusmittauslaite Näyttölaitteiden uusi sukupolvi tarkkoja mekaanisia osia ja asiakasratkaisuja kirjaimellisesti kaikkiin pituusmittausteknisiin töihin. RS232C Digimatic 0 TOL IP42 768, EUR Tilausnro Toiminnot: ON/OFF, mm/inch, laskemissuunnan vaihto, mittaussalueen vaihto, TOL (toleranssitiedot), PRESET (mitan esiasetus), kerroin (asetettavissa), DATA (tiedonsiirto) Erittäin tarkka ja selkeä TFT-värinäyttö Näyttö portaattomasti kallistettava optimaalista katselukulmaa varten Erittäin helppokäyttöinen Verkkovirta- tai paristokäyttö Paristokäytön ansiosta soveltuu myös mobiiliin käyttöön Kompakti kotelo Seinäasennus mahdollinen Tuote Näyttöalue Numeroväli Asteikon jaottelu Til.nro Numeronäyttö Asteikkonäyttö µm µm µm µm EUR C1200 ± 5000 ± 5000, ± 2000, ± 1000, ± 300, ± 100, ± 30, ± 10, ± 3 0,1 200, 100, 20, 10, 2, 0, , MILLIMAR P2004 M Induktiivinen mittausanturi Vakioanturi IP64 216,50 EUR Tilausnro Mittauspultti laakeroitu kuulajohteeseen Erittäin hyvä lineaarisuus koko mittausalueella Erinomainen suojaus sähkömagneettisia häiriöitä vastaan (EMV) Kaikki anturit voidaan muuttaa toimitukseen kuuluvalla hatulla aksiaalisesta radiaaliseen kaapelilähtöön sopivaksi Muita vakiomalleja (esimerkiksi tyhjiötakaisinveto tai paineilmatyöntö, suuremmat mittausalueet jne.) saatavana tilauksesta. Tuote Mittausalue Mittausvoima Toistotarkkuus Mittausarvon palautusalue Til.nro f w f u mm N µm µm EUR P2004 M ± 2 0,75 0,1 0, ,50

20 - 20 martest äärimmäisen tarkkaa mittausta Mahr on kuulunut maailman johtaviin osoitinmittalaitteiden toimittajiin jo vuodesta Erittäin tarkka ja tietokoneen kanssa käyttämiseen optimoitu mittauslaite takaa erittäin varmat ja tarkat mittaustulokset. MartEST 800 S / SG / Sa / SGA Vipumittakello vakiomalli MarTest-laitteiden näyttö on tiivistetty nesteiden tunkeutumista vastaan, joten niitä voi hyvin käyttää korjaamo-olosuhteissa. DIN 2270 SHOCK PROOF 67, EUR Tilausnro Selkeä numeronäyttö, tiivistetty O-renkaalla Mattakromattu kotelo, jossa 3 integroitua lohenpyrstöreunaa Iskusuojattu mittauskoneisto Antimagneettinen malli Automaattinen mukautus mittaussuuntaan takaa virheettömän lukeman Kuulalaakeroitu kaksoisvipu, ylikuormitussuojaus liukukytkimellä Mittauskärjessä kovametallikuula ø 2 mm Mallissa nyt karkaistu mineraalilasi, joka kestää säröjä ja naarmuuntumista paremmin Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Mittauskärjen pituus Til.nro mm mm mm mm EUR 800 S 27, , ± 0,4 800 SG ,50 0,01 14,5 800 SA 27, ,50 ± 0, SGA ,50 MartEST 800 SGM Vipumittakello erittäin tarkkoihin mittauksiin DIN 2270 SHOCK PROOF 94,50 EUR Tilausnro Selkeä numeronäyttö, tiivistetty O-renkaalla Mattakromattu kotelo, jossa 3 integroitua lohenpyrstöreunaa Iskusuojattu mittauskoneisto Antimagneettinen malli Automaattinen mukautus mittaussuuntaan takaa virheettömän lukeman Kuulalaakeroitu kaksoisvipu, ylikuormitussuojaus liukukytkimellä Mittauskärjessä kovametallikuula ø 2 mm Mallissa nyt karkaistu mineraalilasi, joka kestää säröjä ja naarmuuntumista paremmin Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Mittauskärjen pituus Til.nro mm mm mm mm EUR 800 SGM ± 0,1 0, , ,50

21 + 21 MartEST 800 SL / SGL Vipumittakello, sis. 2 pitkää mittauskärkeä DIN 2270 SHOCK PROOF Kampanjapaketti sis. ylimääräisen mittauskärjen, jossa rubiinikuula ø 2 mm 122,50 EUR Tilausnro Selkeä numeronäyttö, tiivistetty O-renkaalla Mattakromattu kotelo, jossa 3 integroitua lohenpyrstöreunaa Iskusuojattu mittauskoneisto Antimagneettinen malli Automaattinen mukautus mittaussuuntaan takaa virheettömän lukeman Kuulalaakeroitu kaksoisvipu, ylikuormitussuojaus liukukytkimellä Mittauskärjessä kovametallikuula ø 2 mm Mallissa nyt karkaistu mineraalilasi, joka kestää säröjä ja naarmuuntumista paremmin Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Mittauskärjen pituus Til.nro mm mm mm mm EUR 800 SL 27, ,50 ± 0,25 0,01 41, SGL , MartEST 800 V / VGM Vipumittakello pystysuora malli DIN 2270 SHOCK PROOF 89,50 EUR Tilausnro Selkeä numeronäyttö, tiivistetty O-renkaalla Mattakromattu kotelo, jossa 3 integroitua lohenpyrstöreunaa Iskusuojattu mittauskoneisto Antimagneettinen malli Automaattinen mukautus mittaussuuntaan takaa virheettömän lukeman Kuulalaakeroitu kaksoisvipu, ylikuormitussuojaus liukukytkimellä Mittauskärjessä kovametallikuula ø 2 mm Mallissa nyt karkaistu mineraalilasi, joka kestää säröjä ja naarmuuntumista paremmin Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Mittauskärjen pituus Til.nro mm mm mm mm EUR 800 V ± 0,4 0,01 27, ,50 14,5 800 VGM ± 0,1 0, ,50

22 - 22 TIEDONSIIRRON mestari Nykyaikaisessa tuotannossa mittaustulokset on voitava tallentaa ja analysoida. Mittaustulokset eivät ole vain tuotteiden arvioinnissa käytettäviä hyödyllisiä indikaattoreita, vaan niitä voidaan käyttää myös valmistusprosessien arvioinnissa ja optimoinnissa. Mahrin ajanmukaiset langattomat tiedonsiirtoratkaisut ovat tässä alan edelläkävijöitä. Tuotekehityksemme lähtökohta: helppoa, luotettavaa ja ammattimaista! i-stick Langaton vastaanotin mittauslaitteille, joissa on integrated wireless Langaton vastaanotin i-stick, sis. ohjelmistokäyttöliittymä integrated wireless 69, EUR Tilausnro Mittaus onnistuu ilman häiritseviä lisämoduuleja Suuri liikkumavapaus Varma ja yksinkertainen tiedonsiirto Pitkä pariston käyttöikä Edullinen Ohjelmisto MarCom Std. 5.0 kuuluu toimituksen laajuuteen Tuote i-stick Kanavien lukumäärä 3 Liitettävien integrated wireless -mittauslaitteiden lukumäärä 1 kpl yhtä tikkua kohti 8 kpl yhtä tikkua kohti Taajuus MHz 2400 Mittauslaitteelle MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi Til.nro Toimituksen laajuus i-stick + MarCom Standard i-stick + MarCom Professional EUR 69, 256, Tuote Kuvaus Til.nro EUR MC-R MarComin kauko-ohjaus , MarCom PROFESSIONAL 5.0 ohjelmistokäyttöliittymä Mittaustietojen käsittely 225,50 EUR Tilausnro integrated wireless RS232C Integroidut virtuaaliset käyttöliittymälaatikot Mahdollisuus liittää SPC-ohjelmistoon virtuaalisen käyttöliittymälaatikon kautta Yhdistettävissä oleva tiedonsiirto (e-stick, i-stick, FM 2,, RS232) Edullinen Liitettävien i-stick-vastaanotinten lukumäärä MarCom Professional 5.0 Liitettävien integrated wireless -mittauslaitteiden lukumäärä 4 Liitettävien e-stick-vastaanotinten lukumäärä 32 Liitettävien e-stickin lähetinmoduulien lukumäärä 1 Liitettävien FM 2 -vastaanotinten lukumäärä 8 Liitettävien FM 2 -vastaanotinten lähetinmoduulien lukumäärä 1 -liitännällä varustettujen liitettävien mittauslaitteiden lukumäärä 100 Liitettävien -jalkakytkinten lukumäärä 128 RS232C-liitännällä varustettujen liitettävien mittauslaitteiden lukumäärä 128 Number of devices to be connected with a RS232C interface 2 Til.nro EUR 225,50

23 + 23 e-stick Langaton vastaanotin iin Jälkivarusteltava langaton tiedonsiirto 69, EUR Tilausnro Lisävarusteena saatava langaton tiedonsiirtoyhteys kaikkiin Mahrin käsimittauslaitteisiin, joissa on tietoliikenneliitäntä Mittausarvojen langaton siirto mittauslaitteesta PC:lle Luotettava tiedonsiirto; kun mittausarvo on saapunut PC:lle, se lähettää siitä kuittauksen mittauslaitteeseen Kompaktit lähetinmoduulit, ei ulkoisia antenneja Kattava langattomien tuotteiden valikoima Kaksisuuntainen langaton tiedonsiirto (mittauslaitteista lähetettävä etäkysely) Tuote e-stick Kanavien lukumäärä 3 Liitettävien e-stickin lähetinmoduulien lukumäärä 1 kpl yhtä tikkua kohti 8 kpl yhtä tikkua kohti Taajuus MHz 2400 Käyttöetäisyys enint. 6 m Mittauslaitteelle Lähetinmoduulit 16 EWe, 2000 e, RS232 e, 1082 e Til.nro Toimituksen laajuus e-stick + MarCom Standard e-stick + MarCom Professional EUR 69, 256, 256, EUR Tilausnro , EUR Tilausnro Tuote Kuvaus Mittauslaitteelle Til.nro EUR 16 EWe e-stickin lähetinmoduuli MarCal 16 ER, 16 EWR, 16 EWV, 30 EWR, 30 EWN , Digimar 814 SR Micromar 40 EWR, 40 EWS, 40 EWV, 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS e e-stickin lähetinmoduuli Digimar 816 CL , MarCator 1088 / 1088W Millimess 2000, 2001, 2100, µmaxµm II Millimar C1200 RS232 e e-stickin lähetinmoduuli Millimar C1208, C1216, C1245, S1840 Digimar 817 CLM ,

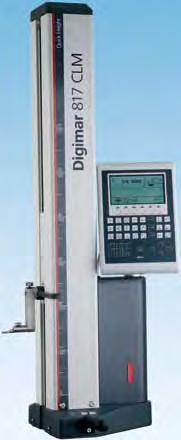

24 - 24 YHÄ KORKEAMMALLE DIGIMAR 817 CLM Korkeusmittauslaite Quick Mode -pikatoiminto. Nopeat ja erittäin tarkat mittaukset Digimar-korkeusmittauslaitteet ovat erittäin joustavia ja laadukkaita. Moottoroidut Digimar-korkeusmittauslaitteemme vakuuttavat helppokäyttöisyydellään. Kaikkia perustoimintoja voi käyttää kätevästi pikapainikkeilla, ja mittaus on erittäin sujuvaa ja turvallista. 2D RS232C 5.325, EUR Tilausnro Toiminnot: Tunnustelu alas tai ylös Kääntökohtana reiät / akseli (ylös tai alas) Etäisyyden ja symmetrian laskenta Dynaamiset mittaustoiminnot Suorakulmaisuuden/suoruuden mittaus Mittaus 2D-tilassa Mittausohjelmat Tilastollinen analyysi Mittaustietojen käsittely ja paljon muuta Käyttö- ja näyttöyksikkö: Suuret ja selkeät toimintonäppäimet Selkeästi luettava graafinen LCD-näyttö, jonka tausta on valaistu Käyttäjän ohjaus intuitiivisten kuvakkeiden avulla Käyttövarma myös tulevaisuudessa päivitettävyyden ansiosta Asetettavissa oleva auto off -toiminto, mittausarvot pysyvät tallessa Mittausjärjestelmä: Erinomainen mittaustarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta, kaksoislukupää Dynaaminen tunnustelujärjestelmä mahdollistaa erinomaisen toistettavuuden Helposti ja tasaisesti liikuteltavissa ilmalaakereiden ansiosta Tarkka mittauspään ohjaus jaloteräksestä valmistetuissa ohjauskiskoissa Helpot mittaustoiminnot moottoroitujen mittauskelkkojen avulla Anturivakio säilyy virran katkaisun jälkeen Integroitu ladattava akku (pitkä käyttöaika) mittauksiin ilman verkkovirtaa Lämpötilan kompensointi integroidulla lämpötila-anturilla Tuote 817 CLM Mittausalue mm Käyttöalue ilm. arvojen välillä mm Numeroväli mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Virheraja (1,8 + L/600) L mm:einä Toistotarkkuus (reiät) µm 1 Toistotarkkuus (taso) µm 0,5 Suorakulmaisuuspoikkeama, µm µm Käyttöaika (enint.) h 10 Mittausvoima N 1,0 +/ 0,2 N Suht. ilmankosteus, kondensoimaton % 65 Työskentelylämpötila C 20 Käyttölämpötila C Til.nro EUR 4.810, 5.325, 8.975,

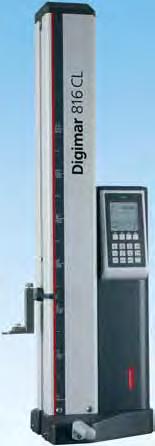

25 + 25 DIGIMAR 816 CL Korkeusmittauslaite Oivallinen laite tarkkoihin mittauksiin tuotannossa 1D RS232C 3.890, EUR Tilausnro Toiminnot: Tunnustelu alas tai ylös Kierreleveys ja uraetäisyys sekä kierteen ja uran keskikohta Reiän tai akselin halkaisija, sis. reiän tai akselin keskikohta Kääntökohtana reiät / akseli (ylös tai alas) Etäisyyden ja symmetrian laskenta Dynaamiset mittaustoiminnot Mittausohjelma Mittaustietojen käsittely Käyttö- ja näyttöyksikkö: Selkeästi luettava graafinen LCD-näyttö, jonka tausta on valaistu Selkeät toimintonäppäimet Kielestä riippumaton käyttäjän ohjaus intuitiivisten symboleiden avulla Ylimääräisen nollakohdan asetus nopeasti Mittausarvojen tallennus 99 mittausarvolle Mittausjärjestelmä: Erinomainen mittaustarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta, kaksoislukupää Dynaaminen tunnustelujärjestelmä mahdollistaa erinomaisen toistettavuuden Helposti ja tasaisesti liikuteltavissa ilmalaakereiden ansiosta Tarkka mittauspään ohjaus jaloteräksestä valmistetuissa ohjauskiskoissa Helpot mittaustoiminnot moottoroitujen mittauskelkkojen avulla Anturivakio säilyy virran katkaisun jälkeen Integroitu ladattava akku (pitkä käyttöaika) mittauksiin ilman verkkovirtaa Lämpötilan kompensointi integroidulla lämpötila-anturilla Tuote 816 CL Mittausalue mm Käyttöalue ilm. arvojen välillä mm Numeroväli mm 0,01, 0,001 Virheraja (2,8 + L/300) L mm:einä Toistotarkkuus (reiät) µm 3 Toistotarkkuus (taso) µm 2 Suorakulmaisuuspoikkeama, µm µm Käyttöaika (enint.) h 10 Mittausvoima N 1,0 +/ 0,2 N Suht. ilmankosteus, kondensoimaton % 65 Työskentelylämpötila C 20 Käyttölämpötila C Til.nro EUR 3.475, 3.890,

26 - 26 TARKKUUDEN mestari Huolellinen tarkastus on tärkeää kaikkialla, missä pintarakenteet vaikuttavat rakenteiden tai tuotteiden toimintaan, käsittelyyn tai ulkonäköön. Huippulaatua, asiantuntevaa osaamista ja perusteellista tietämystä tätä kaikkea tarjoaa MarSurf-pinnanmittaustekniikka! Marsurf PS 1 -SARJA Mobiiili karheudenmittauslaite sis. PS 1-Explorer -ohjelmiston Suodattimien ja mittausalueen automaattinen valinta RS232C Digimatic 1.850, EUR Tilausnro Integroitu kalibrointinormaali Automaattinen toiminto suodattimien ja mittausalueen norminmukaiseen valintaan Dynaaminen kalibrointitoiminto Yksittäiset mittausalueet ja lyhennetyt suodattimet valittavissa Vaihekorjattu profiilisuodatin (Gauß-suodatin) (DIN EN ISO 11562), erikoissuodatin (DIN EN ISO ), ls-suodatin (DIN EN ISO3274) (voidaan kytkeä pois päältä) µm / µinch vaihdettavissa Toimituksen laajuus: Syöttölaite enintään 17,5 mm:n mittausalueille Liukuanturi, jonka mittausalue 350 µm, 2 µm/90 timanttikärki, mittausvoima 0,7 mn Korkeudensäätö, -johto, kantolaukku, laturi ym. Sisältää PS1-Explorer-ohjelmiston, jonka avulla profiileja ja tuloksia voi dokumentoida ja tulostaa. Sisältää Mahr kalibrointitodistuksen Tuote PS 1 Mittausalue µm 350 Ominaissuureet Ra, Rq, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Anturikärki 2 µm Kalibrointitoiminto Dynaaminen, Ra, Rz, Rsm Tallennusmahdollisuus Enint. 100 profiilia ja tulost Mitat K x L x S 140 x 50 x 70 Paino kg 1,1 Mittausperiaate Kosketusprofiilimittaus Anturi Induktiivinen liukuanturi Mittausvoima N n. 0,7 mn Til.nro EUR 1.850, Karheudenmittaus paikan päällä tuotantoprosessin aikana Yleisesti työstökoneen äärellä tai tavaran tulotarkastuksessa

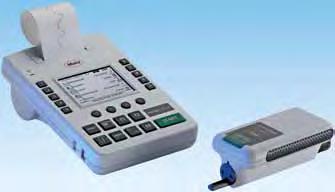

27 + 27 Marsurf M 300 Set Mobiili karheudenmittauslaite Oivallinen laite tarkkoihin mittauksiin tuotannossa 3.695, EUR Tilausnro Skannaa QR-koodi ja katso Mahrin YouTubekanavalta video mobiilista MarSurf M 300 -karheudenmittauslaitteesta. Syöttölaitteessa integroitu normaali Automaattinen profiilintunnistus sekä suodattimien ja tunnustelualueen norminmukainen säätö Yksittäiset mittausalueet ja lyhennetyt suodattimet valittavissa Tulosteet: R-profiili (ISO/ASME/JIS), P-profiili (MOTIF), materiaalikäyrä, mittauspöytäkirja Mittayksiköt (μm/μinch) ja normit (ISO/JIS/ASME/MOTIF) valittavissa Toimituksen laajuus: Analysointilaite M 300 Syöttölaite RD 18, jossa integroitu normaali Vakioanturi PHT / 2 µm (norminmukainen) Korkeudensäätö, anturisuojus, 2x -johto, kantolaukku ym. Sisältää Mahr kalibrointitodistuksen Tuote M 300 Mittausalue µm 350 Ominaissuureet Ra, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Anturikärki µm 2 µm Kalibrointitoiminto Dynaaminen Tallennusmahdollisuus Integroitu muisti, enintään tulosta ja 30 profiilia Syöttölaitteen mitat (P x L x K) mm 130 x 70 x 50 Analysointilaitteen mitat (P x L x K) mm 190 x 140 x 75 Syöttölaitteen paino g n. 300 Analysointilaitteen paino kg n. 1 Mittausperiaate Kosketusprofiilimittaus Anturi Induktiivinen liukuanturi Mittausvoima N n. 0,7 mn Til.nro EUR 3.695,

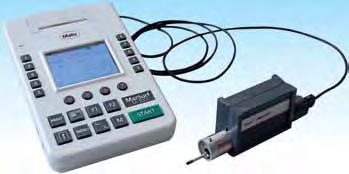

28 - 28 TARKKUUDEN mestari Huolellinen tarkastus on tärkeää kaikkialla, missä pintarakenteet vaikuttavat rakenteiden tai tuotteiden toimintaan, käsittelyyn tai ulkonäköön. Marsurf M 300 C -SARJA Mobiili karheudenmittauslaite Oivallinen laite tarkkoihin mittauksiin tuotannossa 3.695, EUR Tilausnro Huomio: Lisävarusteena saatavana erillinen MarSurf RD 18 C2 -syöttölaite poikittaistunnusteluun M 300 C -malliin! Huippulaatua, asiantuntevaa osaamista ja perusteellista tietämystä tätä kaikkea tarjoaa MarSurf-pinnanmittaustekniikka! Automaattinen profiilintunnistus sekä suodattimien ja tunnustelualueen norminmukainen säätö Yksittäiset mittausalueet ja lyhennetyt suodattimet valittavissa Tulosteet: R-profiili (ISO/ASME/JIS), P-profiili (MOTIF), materiaalikäyrä, mittauspöytäkirja Mittayksiköt (μm/μinch) ja normit (ISO/JIS/ASME/MOTIF) valittavissa Toimituksen laajuus: Analysointilaite M 300 C Lieriömäinen syöttölaite RD 18 C Vakioanturi PHT / 2 µm (norminmukainen) Pintanormaali PRN 10 + Mahrin kalibrointitodistus Korkeudensäätö, anturinsuojus, 1 x -johto (PC-liitäntään), kantolaukku ym. Tuote M 300 C Mittausalue µm 350 Ominaissuureet Ra, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Anturikärki µm 2 µm Kalibrointitoiminto Dynaaminen Tallennusmahdollisuus Integroitu muisti, enintään tulosta ja 30 profiilia Syöttölaitteen mitat (P x L x K) mm 139 x 26 Analysointilaitteen mitat (P x L x K) mm 190 x 140 x 75 Syöttölaitteen paino g n. 300 Analysointilaitteen paino kg n. 1 Mittausperiaate Kosketusprofiilimittaus Anturi Induktiivinen liukuanturi Mittausvoima N n. 0,7 mn Til.nro EUR 3.695,

29 + 29 marvision SM 150 / SM 160 Stereozoomimikroskooppi Työkappaleiden tarkastus tuotannossa ja laadunvarmistuksessa 771, EUR Tilausnro Laadukas optiikka mahdollistaa valovoimaiset, terävät ja kolmiulotteiset kuvat Zoomiobjektiivilla suurennus säädettävissä Tarkennus ergonomisilla käsipyörillä, jotka sijaitsevat laitteen molemmin puolin vasen- ja oikeakätisiä käyttäjiä ajatellen Prismapää 45, käännettävissä 360, mustuaisväli säädettävissä (54 76 mm), linssikorjaus Integroitu päältä tuleva valo ja läpi kulkeva valo, portaattomasti säädettävissä Valaisin 12 V /15 W, päältä tuleva ja läpi kulkeva valo, säädettävissä (vain mallissa SM 150) Tuote Suurennus Näkökentän halkaisija SM 150 portaattomasti 7 45-kertainen Katselukulma Optinen tubus Työskentelyetäisyys Objektipöydän enimm. korkeus Til.nro EUR , 28 5 mm 45 Binokulaarinen 105 mm 75 mm SM , marvision SM 151 Stereozoomimikroskooppi ja CamSet Tehokas stereomikroskooppi ja loistava optiikka dokumentointitarkoituksiin 1.595, EUR Tilausnro Laadukas optiikka mahdollistaa valovoimaiset, terävät ja kolmiulotteiset kuvat Zoomiobjektiivilla suurennus säädettävissä Tarkennus ergonomisilla käsipyörillä, jotka sijaitsevat laitteen molemmin puolin vasen- ja oikeakätisiä käyttäjiä ajatellen Prismapää 45, käännettävissä 360, mustuaisväli säädettävissä (54 76 mm), linssikorjaus Integroitu päältä tuleva valo ja läpi kulkeva valo, portaattomasti säädettävissä Valaisin 12 V /15 W, päältä tuleva ja läpi kulkeva valo, säädettävä Tuote Suurennus Näkökentän halkaisija SM 151 portaattomasti 7 45-kertainen Katselukulma Optinen tubus Työskentelyetäisyys Objektipöydän enimm. korkeus Til.nro 28 5 mm 45 Trinokulaarinen 105 mm 75 mm , EUR

30 - 30 Mittaustekniikan toinen ulottuvuus MarVision-tuotesarjansa optisilla mittauslaitteilla Mahr tarjoaa nopean ja luotettavan ratkaisun monenlaisiin kaksiulotteisiin mittaustöihin. Nämä laitteet sopivat niin valmistavan teollisuuden ja terveydenhuollon laitteiden , EUR Tilausnro tarkkuustuotteiden kuin miniatyyrikokoisten elektroniikkakomponenttien käsittelyyn. Mittauslaitteiden erittäin hyvä tarkkuus sekä tehokkaat käyttö- ja analysointiyksiköt täyttävät varmasti asiakkaiden tiukimmatkin vaatimukset. Marvision QM 300 Korjaamoon tarkoitettu videomittausmikroskooppi, sis. M3-ohjelmiston ja kosketusnäytöllisen PC:n CAD-muotojen suora vertailu Telekeskitetty kiinteä objektiivi Integroitu -värikamera LED-rengasvalo: himmennettävä Läpi kulkeva LED-valo: himmennettävä Korkeussäädettävä mittauspöytä Automaattinen osien tunnistus Kuvakentässä olevan osan kaikkien piirteiden automaattinen mittaus Sujuva ohjelma, graafinen ohjaus päämäärään Automaattinen reunantunnistus myös huonokontrastisten osien yhteydessä Monikielinen käyttäjän ohjaus QM 300 Esimerkkejä tyypillisistä työkappaleista: M3-ohjelmisto ja kosketusnäytöllinen PC Esimerkinomainen kuva (PC:n valmistaja) Käyttö- ja näyttöyksikkö, M3-ohjelmisto ja kosketusnäytöllinen PC 23 :n näyttö, näppäimistö ja hiiri Perustuu Windows 8:aan, muiden ohjelmistojen asennus mahdollista Käyttö kosketusnäytöltä tai hiirellä/näppäimistöllä Suuri videokuva Asetus- ja tosiarvojen sekä toleranssitietojen analysointi Pöytäkirjan tulostus yrityksen logolla Graafinen esitys ja mitoitus Tilastot (minimi, maksimi, väli, keskihajonta, 6-sigma jne.) Mittauksen ja CAD-piirustuksen vertailu DXF-toiminnolla Meistotyökappaleet Hammastukset Tiivisterenkaat kumista Tuote QM 300 Mittausalue X/Y mm 32 x 24* Siirtomatka Z mm 30 Mittausjärjesetlmä E 2 XY (µm) µm 4,0+L/50 (L mm:einä) Kamerajärjestelmä 5 megapikseliä 3 Valaistus: Päältä tuleva valo: LED-rengasvalo Valaistus: Läpi kulkeva valo LED telesentrinen Mitat K x L x S mm 618 x 196 x 325 Til.nro EUR , * Muita kokoja (57 mm x 42 mm, 96 mm x 72 mm) saatavana tilauksesta. Katso mikroskooppien lisätarvikkeetyhteisluettelosta, luku 18 - MarVision

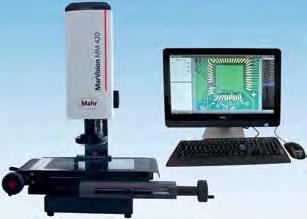

31 + 31 Marvision MM 420 Korjaamomikroskooppi, jossa kuvankäsittelymahdollisuus Yksinkertaiset mutta tehokkaat mittaustoiminnot , EUR Tilausnro I ntegroitu värikamera Zoomiobjektiivi, lisävarusteena myös moottoroitu LED-rengasvalo: 1 rengas ja 4 segmenttiä kulloinkin yksitellen kytkettävissä ja himmennettävissä Läpi kulkeva LED-valo: himmennettävä Vankka graniittijalusta Vakaa teräsristipöytä, tarkkuuslaakeroitu Akseleiden pika- ja hienosäätö Erinomainen tarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta Laserosoitin asemointiin MM 420 Käyttö: M3-ohjelmisto ja kosketusnäytöllinen PC Esimerkinomainen kuva (PC:n valmistaja) Geometristen elementtien (piste, viiva, ympyrä, etäisyys, leikkauskohta jne.) mittaus ja tutkiminen automaattisen reunantunnistuksen kautta (esimerkiksi meistetyt ja taivutetut osat, muoviosat ja elektroniikan piirilevyt). Käyttö- ja näyttöyksikkö, M3-ohjelmisto ja kosketusnäytöllinen PC 23 :n näyttö, näppäimistö ja hiiri Perustuu Windows 8:aan, muiden ohjelmistojen asennus mahdollista Käyttö kosketusnäytöltä tai hiirellä/näppäimistöllä Suuri videokuva Asetus- ja tosiarvojen sekä toleranssitietojen analysointi Pöytäkirjan tulostus yrityksen logolla Graafinen esitys ja mitoitus Automaattinen reunantunnistus myös huonokontrastisten osien yhteydessä Tilastot (minimi, maksimi, väli, keskihajonta, 6-sigma jne.) Stitching (useamman yksittäisen kuvan yhdistäminen yhdeksi isoksi kuvaksi (suorakulma-stitching, vapaa stitching). Tuote MM 420 Objektiivi Kiinteä Zoomi Moottoroitu zoomi Suurennus mm Valittavissa 40x, 60x, 100x 0,7x - 4,5x 6,5:1 Mittausalue X/Y mm 200 / 100 Siirtomatka Z mm 150 / (350 lisävarusteena saatavan jatkokappaleen avulla) Pöydän koko mm 370 x 210 Pöydän enimmäiskuormitus kg 20 Mittausjärjestelmä Sisäänrakennettu inkrementaalimitta Mittausjärjestelmän tarkkuus µm 0,001 Mittausjärjestelmä - E1 X/Y (µm) 1,9 + (L/100) Mittausjärjestelmä - E2 XY (µm) 2,9 + (L/100) Työskentelyetäisyys n. mm (valitun mallin mukaan) Objektipöydän enimmäiskorkeus mm > (valitun mallin mukaan) Valaistus Päältä tuleva ja läpi kulkeva LED-valo, säädettävä Mitat K x L x S mm 700 x 480 x x 650 x x 650 x 550 Til.nro EUR , , , Katso mikroskooppien lisätarvikkeetyhteisluettelosta, luku 18 - MarVision
