1 MAHRLIGHTS MITTAUSKAMPANJA KAMPANJAHINNAT VOIMASSA 15. SYYSKUUTA 15. MARRASKUUTA 2017 MAHR MITTAUSTEKNIIKKAA VAATIVAAN KÄYTTÖÖN TÄMÄN LEHDEN KOHOKOHDAT: SMAHRT TOOLS. Sivu 4 MarForm-muotomittausasema. Sivu 25 MarShaft SCOPE VB 250. Sivu 31 EXACTLY tarkoittaa meille kaikkea tätä.

2 Integrated Wireless yksinkertaistaa mittausta nopeuttaa tuloksen saamista parantaa laatua EXACTLY tarkoittaa meille kaikkea tätä. 2 Mahrlights Syksy 2017

3 MAHR MITTAUSTEKNIIKKAA VAATIVAAN KÄYTTÖÖN LANGATON TARKKUUSMITTAUSTEKNIIKKA TERVETULOA TEOLLISUUS 4.0 -AIKAKAUTEEN Toukokuussa tämän vuoden kansainvälisillä laadunvarmistuksen Control-messuilla esittelemämme uusi kaarimikrometrimme Micromar 40 EWR sekä sen langaton järjestelmä ja referenssijärjestelmä herättivät suurta kiinnostusta ja innostusta. Integroitu langaton Integrated Wireless -järjestelmä lisää työskentelyn joustavuutta. Wireless-tuoteperheemme mittalaitteiden avulla työpisteessä voi liikkua rajoituksetta, mistä on hyötyä etenkin tehtäessä mittauksia työstökoneiden tai isojen työkappaleiden parissa. Mahr on saanut patentin langattoman toiminnon käsittävään innovaatioonsa. Tämä patentti ja teknologia takaavat, että käytettävissäsi on kompakteista ja energiaa säästävistä mittalaitteista muodostuva ratkaiseva hyöty. Tässä Mahrlights-lehden uusimmassa numerossa esittelemme mittalaitteidemme uuden sukupolven ja uudet kampanjapakettimme. Näitä mahdollisuuksia ei kannata jättää käyttämättä. Suosittelen tuotteittamme varauksetta. Mahrille uusi kaarimikrometri on looginen askel eteenpäin: - langattoman työntömitan ja mittakellon kanssa se täydentää innovatiiviseen tekniikkaamme perustuvan valikoimamme ja lisää laadunvarmistuksen tuottavuutta huomattavasti. - SMAHRT Products -älytuotteillaan Mahr mahdollistaa siirtymisen tulevaisuuden verkottuneeseen valmistukseen ( SMART Factory ) ja teollisuus 4.0 -konseptin hyödyntämiseen. Terveisin Manuel Hu sken Myyntijohtaja PS: Langattomien mittaustietojen analysointiin tarkoitettu MarCom Professional -ohjelmisto on ladattavana maksutta verkkosivuillamme. Mahrlights Syksy

4 SMAHRT TOOLS integrated wireless MARCONNECT SISÄÄNRAKENNETTUA INNOVATII- VISTA LANGATONTA TEKNIIKKAA LANGATTOMAT KAARIMIKROMETRIT HELPOTTAVAT MITTAUKSIA Uusi digitaalinen kaarimikrometri Micromar 40 EWRi yksinkertaistaa ja nopeuttaa laadunvarmistusta tuotannossa. Mittausarvojen tallennusprosessit nopeutuvat ja tehostuvat selvästi. Innovatiivisella mittalaitteella käyttäjä tekee mittaukset selvästi aiempaa nopeammin, helpommin ja varmemmin. Mittaustiedot siirretään luotettavan langattoman Integrated Wireless -järjestelmän kautta tietokoneeseen liitetylle istick-tikulle ilman häiritseviä datakaapelaita. -liitäntä on siihen optimaalisin vaihtoehto. Mikrometrin näytölle tulee ilmoitus siitä, onnistuiko lähetettävien tietojen siirto tai onko käyttäjä i-stickin vastaanottimen peittoalueella. Uuden Micromar 40 EWRi -kaarimikrometrin oivalliset toiminnot: Micromar 40 EWRi on ensimmäinen digitaalinen kaarimikrometri, jossa on 10 mm korkeat numerot tarkalla näytöllä. Tämän ansiosta mittausarvojen lukeminen on luotettavaa, eikä se väsytä silmiä. Tässä mikrometrissa on maailman ensimmäinen miellyttävä toleranssinäyttö, ja se näyttää myös varoitusrajat. Näin käyttäjä näkee aina, onko työkappale toleranssirajojen sisällä ja jos on, millä tavalla. Tämä lisää laadunvarmistuksessa tehtävien mittausten luotettavuutta ja vähentää hävikkiä. Valmistusprosessi tehostuu ja kustannukset voidaan optimoida. 4 Mahrlights Syksy 2017

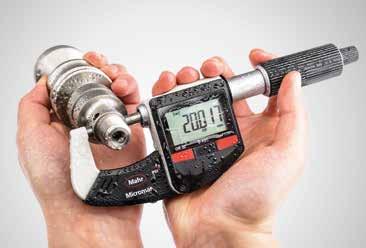

5 Kaarimikrometri 40 EWRi on tarkoitettu teollisuus 4.0 -konseptin mukaiseensmahrt Factory -tuotantolaitokseen. Toleranssi- ja varoitusrajojen näytöt lisäävät tuotantoprosessin turvallisuutta Mahrin Reference-järjestelmän avulla mikrometrin käyttö on huomattavasti helpompaa ja kätevämpää, koska nollakohta täytyy asettaa vain yhden kerran. Asetus pysyy tallennettuna kaikkia muita mittauksia varten. Näin vältetään virheellinen käyttö. Uudella Hold-toiminnolla (digitaalisella lukolla) saadut mittausarvot voidaan jäädyttää nappia painamalla, jolloin ne voidaan lukea turvallisesti vaikkapa jonkin koneen ulkopuolella. 0 TOL Uuden digitaalisen Micromar 40 EWRi -kaarimikrometrin myötä rima nousee: Uusi kaarimikrometri Micromar 40 EWRin viimeistely on erittäin tarkkaa ja siinä on uusinta uutta edustava induktiivinen mittausjärjestelmä. Sen ansiosta kaarimikrometri on niin tarkka, että se ylittää jopa DIN 863 -normin tiukat vaatimukset. Mittalaitteen suojausluokka on IP65. Se on siis suojattu pölyltä sekä jäähdytys- ja voiteluaineilta, joten se soveltuu erinomaisesti käytettäväksi haastavissa käyttöolosuhteissa tuotannossa ja korjaamoissa. Absoluuttitoiminto ABS Mikrometrin voi asettaa milloin tahansa asemaan 0,000 ilman, että yhteys absoluuttiseen referenssiarvoon häviää. integrated wireless IP65 ABS 0 TOL Mahrlights Syksy

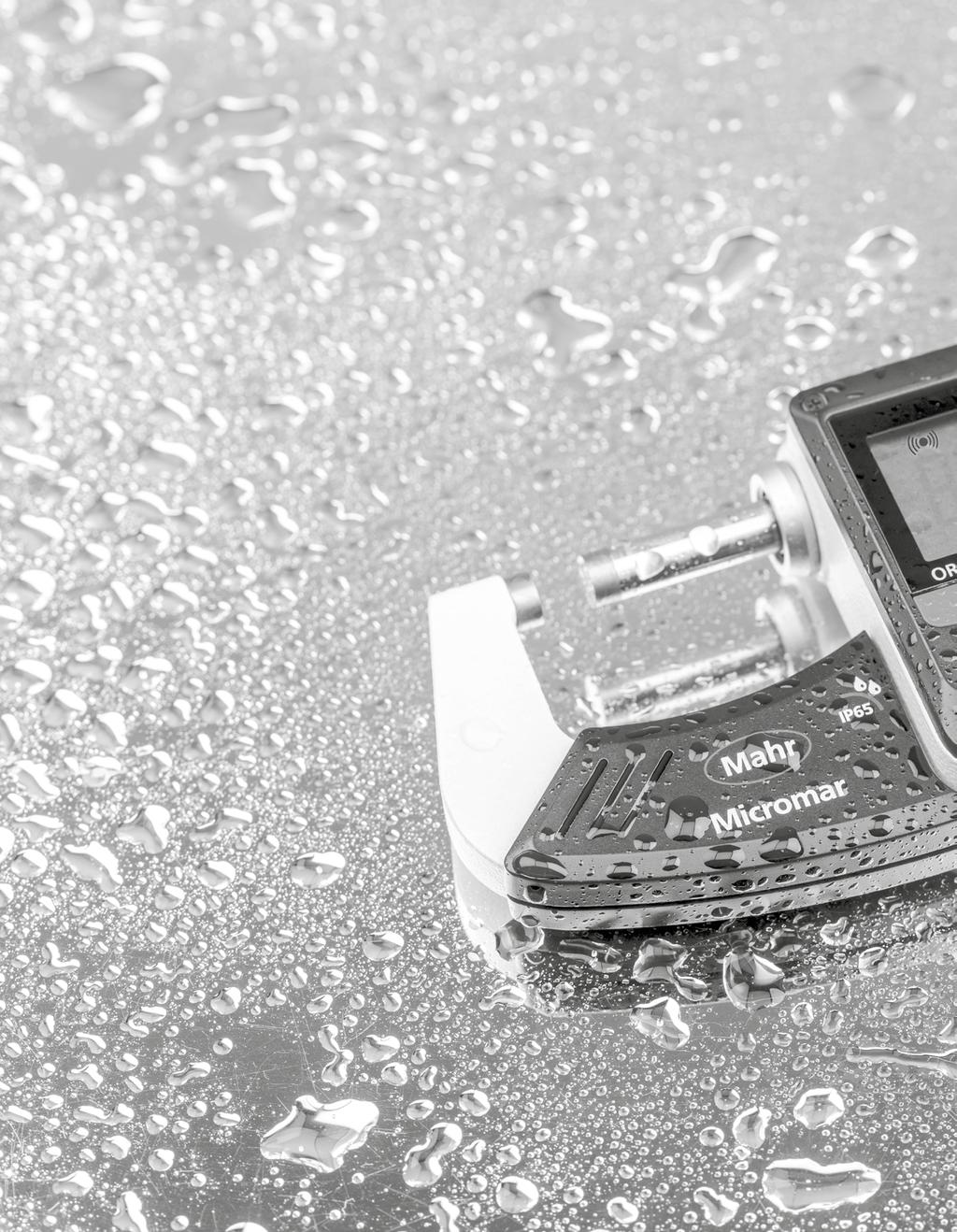

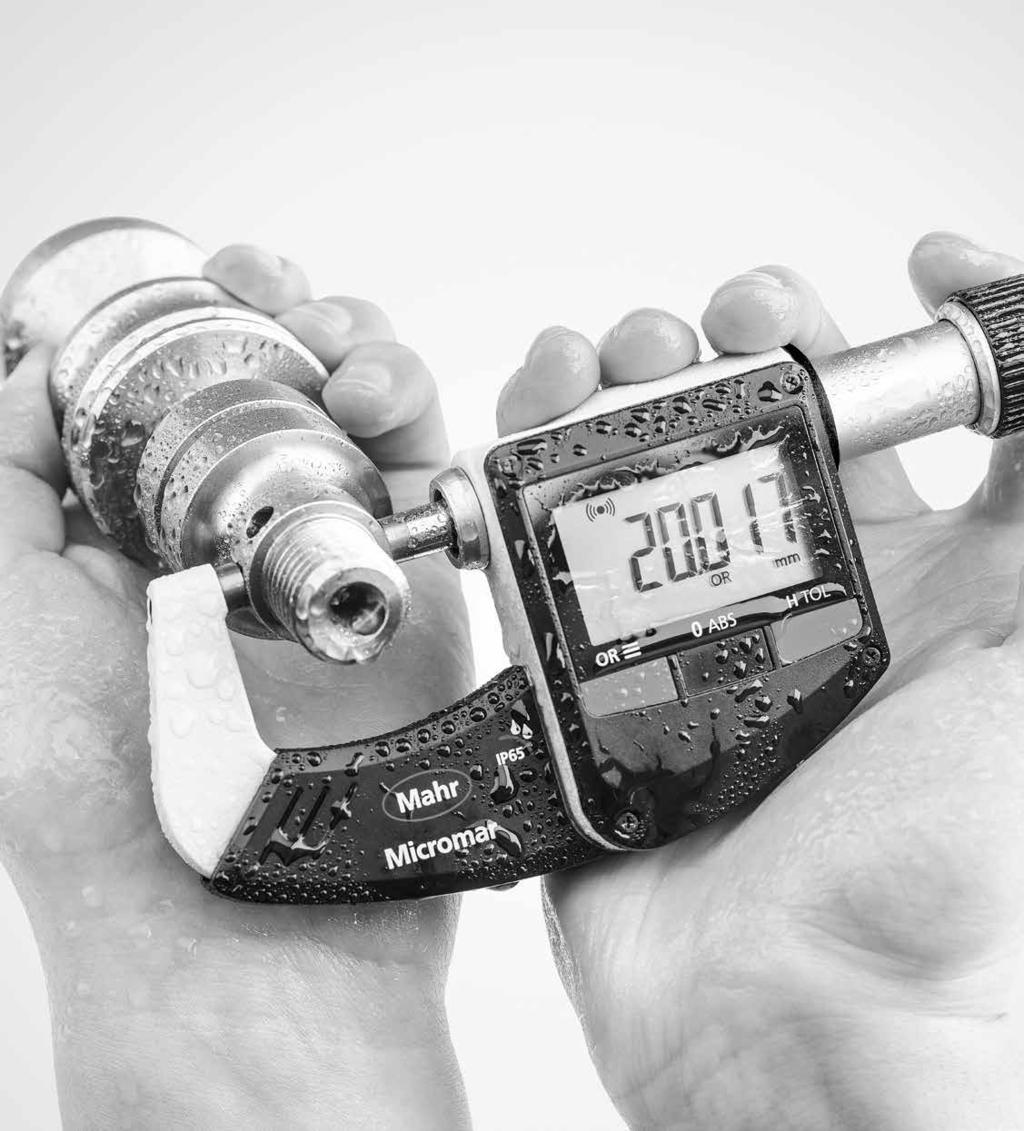

6 MICROMAR. DIGITAALINEN MIKROMETRI 40 EWRi Vedeltä suojatut mikrometrit, joissa on integroitu langaton järjestelmä Liikkumisen vapautta Integrated Wireless -toiminnon ansiosta Riippumatta siitä, mitä analysointilaitetta käytetään, -liitäntä on aina optimaalisin vaihtoehto. Integrated Wireless lisää liikkumisen vapautta selvästi. Liitäntäkaapeli ei haittaa työntekoa mittauspaikassa tai tehtäessä mittauksia koneen äärellä tai sen sisällä tai mitattaessa suuria työkappaleita. Suuri näyttö Selkeä näyttö 10 mm korkeiden numeroiden ansiosta mittaustulosten lukeminen on luotettavaa, eikä se väsytä silmiä. 10 mm Turvallisuutta Reference-Lock-toiminnon ansiosta Nolla-asema voidaan lukita Virheellinen käyttö ei ole mahdollista Digitaalinen Micromar 40 EWRi -kaarimikrometri Reference-toiminnossa on lukitusmahdollisuus. Tämän näppäinlukituksen ansiosta voidaan lukita nolla-asema ja vältetään virheellinen käyttö. 6 Mahrlights Syksy 2017

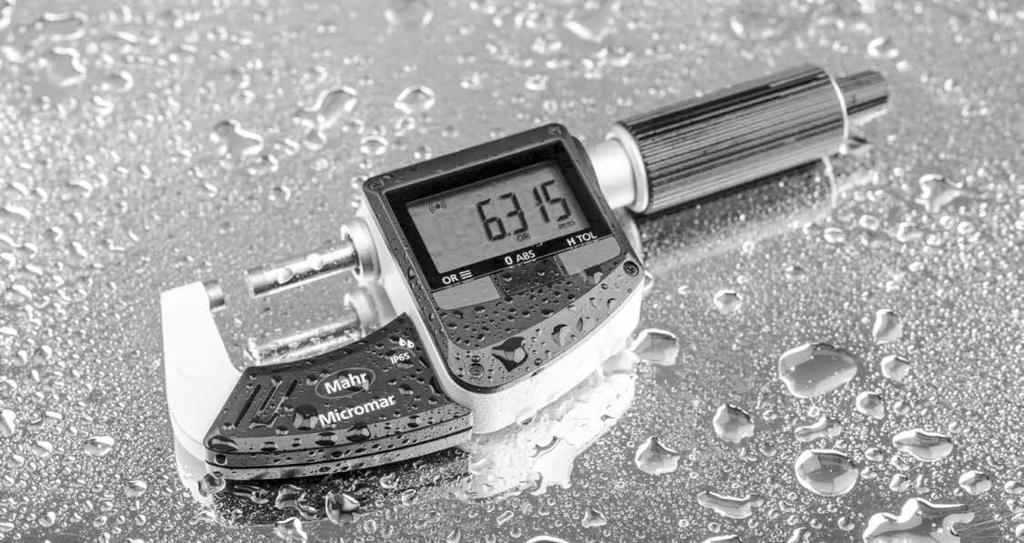

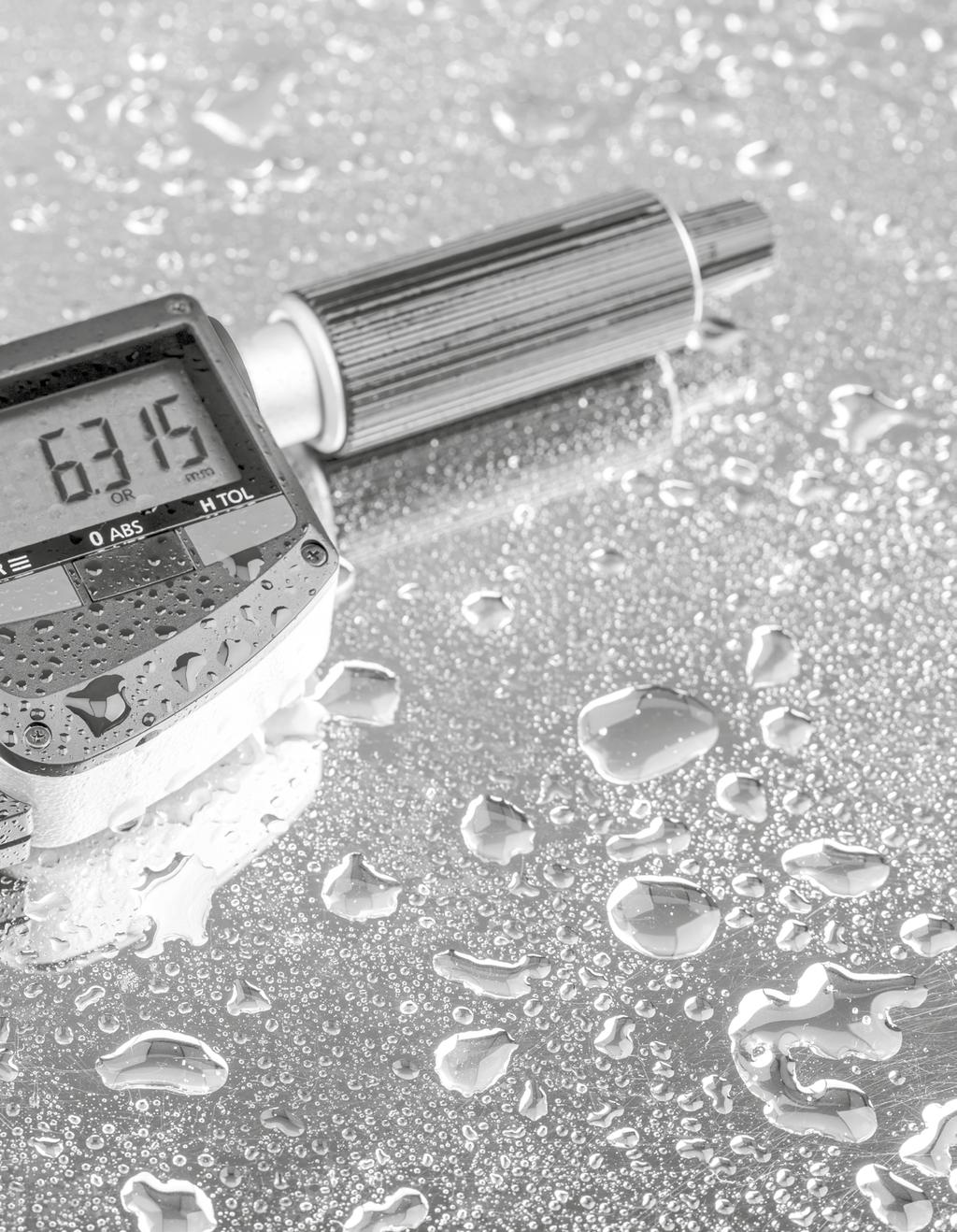

7 IP-suojausluokka IP65 Vankka suojaus pölyltä ja vedeltä mahdollistaa rajoittamattoman käytön korjaamoissa Koodi Kirjaimet IP International Protection Ensimmäinen numero 6 Pölytiivis Toinen numero 5 Suojattu vesisuihkulta HOLD-/DATA-toiminto HOLD Näytetyn mittausarvon lukitus mittauksen jälkeen. Käytännöllinen toiminto mittaustehtävissä, joissa näyttöä ei näe mittauksen aikana, kuten esimerkiksi jonkin koneen sisällä mitattaessa. DATA Tiedonsiirron aikana HOLD-toiminto ei ole käytössä, vaan painikkeella annetaan DATA-komento. Toleranssitoiminto varoitusrajoineen Toleranssin rajoissa Varoitusraja: Nuoli vilkkuu, kun asetettu varoitusyläraja saavutetaan Varoitusraja: Nuoli vilkkuu, kun asetettu varoitusalaraja saavutetaan Mittaustulos asetetun toleranssirajan ulkopuolella Mahrlights Syksy

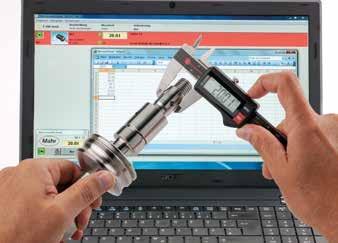

8 MARCAL. LANGATON TYÖNTÖMITTA -järjestelmä tarjoaa optimaalisen liitännän kaikille analysointijärjestelmille joko sisäänrakennetun langattoman yhteyden tai tiedonsiirtokaapelin kautta. Mahrin Reference-järjestelmä helpottaa työntömitan käsittelyä. Korkean suojausluokkansa (IP67) ansiosta MarCal 16 EWRi soveltuu erinomaisesti käytettäväksi haastavissa käyttöolosuhteissa. MARCAL 16 EWRi STARTER PACK Digitaalinen työntömitta, jossa on Integrated Wireless -toiminto + Aloituspaketti 212, EUR Tilausnro IP67 integrated wireless DIN 862 Toiminnot: ON/OFF, AUTO-ON/OFF, HOLD (mittausarvon tallennus), RESET (näytön nollaus), PRESET (mitan esiasetus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirto) Sisäänrakennettu langaton lähetin Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: Suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta (noin 6 kk, kun langaton tiedonsiirto on aktivoituna.) Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Ohjelmisto: MarCom Professional, maksuton lataus osoitteesta Tuote Mittausalue Numeroväli Syvyysmitta Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6 ) 0,01 / 0,0005 Aloituspaketti: sis. i-stick-langaton vastaanotin ja MarCom Professional , , 212, 16 EWRi (6 ) 0,01 / 0, , MARCAL 16 EWRI Digitaalinen työntömitta, jossa on Integrated Wireless -toiminto 176, EUR Tilausnro EWRi, ei sisällä langatonta i-stick-vastaanotinta. ks. edellä. Tuote Mittausalue Numeroväli Syvyysmitta Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6 ) 0,01 / 0,0005 Tiedonsiirtoliitäntä: , 176, 16 EWRi (6 ) 0,01 / 0,0005 Integrated Wireless , 176, 8 Mahrlights Syksy 2017

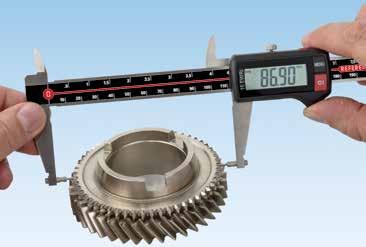

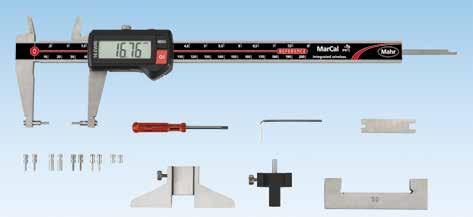

9 MARCAL. ONGELMANRATKAISIJA 16 EWRi-V - Yleistyöntömitta kaikkiin vaikeapääsyisiin mittauskohtiin, kuten uurteisiin ja uriin jne. Erikoisleukoja käytetään yksilöllisesti kunkin mittaustilanteen mukaan. MARCAL 16 EWRi-V Digitaalinen yleistyöntömitta Ongelmanratkaisija IP67 integrated wireless DIN , EUR Tilausnro Eea 16 Eei Toiminnot: AUTO-ON/OFF, DATA (tiedonsiirtokaapelilla), HOLD (mittausarvon tallennus), ON/OFF, PRESET (mitan esiasetus), RESET (näytön nollaus), Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), mm/inch Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: Suojausluokka IP67 selkeä numeronäyttö, numeroiden korkeus 11 mm Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Mittausterät sisämittaukseen Askelmittauslaite Mitta-asteikkoa suojaavat korotetut ohjaimet Työntömitassa on lianpuhdistin Ohjelmisto: MarCom Professional, maksuton lataus osoitteesta: Tiedonsiirtoliitäntä: Integrated Wireless Virtalähde: Paristo, käyttöaika noin 3 vuotta (noin 6 kk, kun langaton tiedonsiirto on aktivoituna.) Toimituksen laajuus: Paristo, käyttöohje, kotelo, säätökappale sisämittaukseen (16 Eel), mittausvoiman tunnistin (16 Ec), syvyysmittausvasta (16 Em), mittauskärjet ulkomittaukseen (16 Eea 1 3), mittauskärjet sisämittaukseen (16 Eei 1 3) Mittauskärjet ulkomittaukseen Mittauskärjet sisämittaukseen Langaton i-stick-vastaanotin, ks. sivu 20 Tuote Mittausalue Numeroväli Syvyysmitta Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi-V (8 ) 0,01 / 0,0005 Numeroiden korkeus: 8,5 mm , 465, Mahrlights Syksy

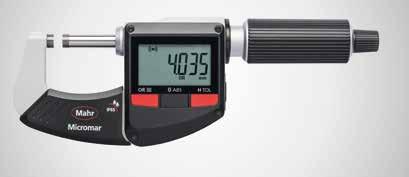

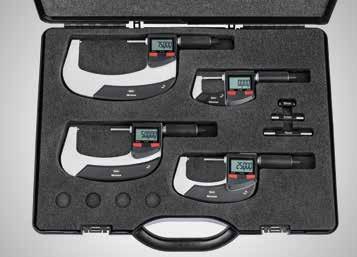

10 MICROMAR. DIGITAALINEN MIKROMETRI Digitaalinen Micromar 40 EWRi -mikrometri, jossa on Integrated Wireless, lisää liikkumisen vapautta selvästi. Vedeltä suojattu laite antaa tarkat ja luotettavat mittaustulokset haastavimmissakin käyttöolosuhteissa. MICROMAR 40 EWRi Digitaaliset kaarimikrometrit, joissa on Integrated Wireless -toiminto 229, EUR Tilausnro integrated wireless IP65 ABS Toiminnot: RESET (näytön nollaus), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), mm/inch, ORIGIN (mitan esiasetus), LOCK-toiminto (näppäinlukitus), TOL (toleranssi- ja varoitusraja-arvojen syöttö), DATA (tiedonsiirto), HOLD (mittausarvon tallennus) Selkeä numeronäyttö Mittauskara ruostumatonta terästä, kokonaan karkaistu ja hiottu Kovametallivahvistettu mittauskara ja alasin Pikakäyttömahdollisuus Ulkoneva räikkä Lakattu teräskaari, lämpöeristetty Numeroiden korkeus: 10 mm Tiedonsiirtoliitäntä: Integrated Wireless Ohjelmisto: MarCom Professional, maksuton lataus osoitteesta: 0 TOL Langaton i-stick-vastaanotin, ks. sivu , EUR Tilausnro Langaton i-stick-vastaanotin, ks. sivu 20 Tuote Mittausalue Numeroväli Karan nousu Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch mm EUR EUR 40 EWRi 0 25 (0 1 ) 0,001 / 0, ,5 Tiedonsiirtoliitäntä: , 229, 40 EWRi (1 2 ) 0,001 / 0, ,5 Integrated Wireless , 269, 40 EWRi (2 3 ) 0,001 / 0, , , 351, 40 EWRi (3 4 ) 0,001 / 0, , , 385, 40 EWRi Tiedonsiirtoliitäntä: (0 4 ) 0,001 / 0, ,5 -sarja Integrated Wireless , 1.210, 10 Mahrlights Syksy 2017

11 DIGITAALISTA MITTAUSTA MARCATORILLA Innovatiiviset digitaaliset mittakellomme sisältävät erittäin tarkkoja elektronisia mittausjärjestelmiä. Niiden ansiosta monet käytännölliset lisämittaustoiminnot ovat mahdollisia. Nämä helppokäyttöiset laitteet, joissa on suuri virheettömästi luettava näyttö ja mahdollisuus kaikkien mittaustulosten nopeaan ja helppoon jatkotyöstämiseen, täyttävät kaikki nykyaikaisille mittalaitteille asetettavat vaatimukset. MARCATOR 1086 Ri Digitaaliset mittakellot Numeroväli alk. 0,5 µm ja toleranssinäyttö 325, EUR Tilausnro integrated wireless ABS 0 TOL IP42 USB RS232C Digimatic Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), TOL (toleranssitiedot), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), DATA (tiedonsiirtokaapelilla), kerroin (asetettavissa), LOCK (yksilöllinen näppäinlukitus) Selkeä LCD-näyttö Käyttö- ja näyttöosa käännettävissä 280 Mittauspultin päässä suojus Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta Ohjelmisto: MarCom Professional, maksuton lataus osoitteesta (vain Mahrin tiedonsiirtokaapelille ja langattomille järjestelmille, joissa USB ja RS232-liitäntä) MARCATOR 1087 Ri Digitaaliset mittakellot Numeroväli alk. 0,5 µm ja dynaamiset max/min-toiminnot integrated wireless ABS 0 TOL IP42 MarCator 1087 Ri -mallin lisätoiminnot USB RS232C Digimatic MAX/MIN-tallennus kääntökohdan hakuun, TIR (MAX-MIN) pyörintäliikkeen ja tasaisuuden tarkastukseen MAX MIN 385, EUR Tilausnro MAX MAX-MIN (TIR) MIN Tuote Mittausalue Numeroväli vaihdettavissa Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch EUR EUR 1086 Ri 12,5 (0,5 ) 0,0005 / 0,001 / 0,002 / 0,005 / Tiedonsiirtoliitäntä: , 325, 1086 Ri 25 (1 ) 0,01 mm Integrated Wireless , 365, 1087 Ri 12,5 (0,5 ) (0,00002 / 0,00005 / 0,0001 / Tiedonsiirtoliitäntä: , 385, 0,0002 / 0,0005 ) 1087 Ri 25 (1 ) Integrated Wireless , 435, 0 Langaton i-stick-vastaanotin, ks. sivu 20 Mahrlights Syksy

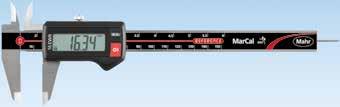

12 MARCAL. REFERENCE-TYÖNTÖMITTA Mahrin Reference-järjestelmän avulla työntömitan käyttö on huomattavasti helpompaa ja kätevämpää, koska nollakohta täytyy asettaa vain yhden kerran. Asetus pysyy tallennettuna kaikkia muita mittauksia varten. Korkean suojausluokkansa (IP67) ansiosta MarCal 16 EWR on suojattu pölyltä sekä jäähdytys- ja voiteluaineilta, joten se soveltuu erinomaisesti käytettäväksi haastavissa käyttöolosuhteissa. MARCAL 16 ER Digitaalinen työntömitta Suuri numeronäyttö 81, EUR Tilausnro DIN 862 Toiminnot: ON/OFF, AUTO-ON/OFF, RESET (näytön nollaus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus) Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Tuote Mittausalue Numeroväli Syvyysmitta Numeroiden korkeus Til.nro Luettelohinta mm (inch) mm/inch Ø1,5 mm EUR EUR 16 ER (6 ) 0,01 / 0, ,50 81, 16 ER (6 ) 0,01 / 0, ,50 81, 16 ER (8 ) 0,01 / 0, , 132, 16 ER (12 ) 0,01 / 0, , 167, MARCAL 16 EWR Digitaalinen työntömitta Erittäin hyvin suojattu pölyltä sekä jäähdytys- ja voiteluaineilta IP67 DIN , EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, RESET (näytön nollaus), mm/ inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus) Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: Suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä Tuote Mittausalue Numeroväli Syvyysmitta Numeroiden korkeus Til.nro Luettelohinta mm (inch) mm/inch Ø1,5 mm EUR EUR 16 EWR (6 ) 0,01 / 0, , 116, 16 EWR (6 ) 0,01 / 0, , 116, 16 EWR (8 ) 0,01 / 0, , 176, 16 EWR (12 ) 0,01 / 0, , 227, 12 Mahrlights Syksy 2017

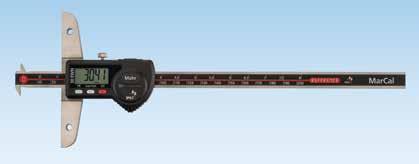

13 USB RS232C Digimatic MARCAL 30 EWR Digitaalinen syvyystyöntömitta Syvyyksien mittaukseen IP67 USB RS232C Digimatic 254, EUR Tilausnro Toiminnot: ON/OFF, AUTO-ON/OFF, RESET (näytön nollaus), PRESET (mitan esiasetus), mm/inch, Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirtokaapelin kautta) Heti mittausvalmis Reference-järjestelmän ansiosta Kestää erittäin hyvin pölyä sekä jäähdytys- ja voiteluaineita: Suojausluokka IP67 Virtalähde: Paristo, käyttöaika noin 3 vuotta Hierretyt ohjainradat Mitta ja kiskot karkaistua ruostumatonta terästä MARCAL 30 EWR-D Digitaalinen syvyystyöntömitta Erikoismittauksiin IP67 USB RS232C Digimatic Kuten MarCal 30 EWR Uraleveyksien ja uravälien mittaus 385, EUR Tilausnro Tuote Mittausalue Numeroväli Tiedonsiirtoliitäntä Til.nro Luettelohinta mm (inch) mm/inch EUR EUR 30 EWR (6 ) 0,01 / 0, , 254, 30 EWR (12 ) 0,01 / 0, , 329, 30 EWR-D (8 ) 0,01 / 0, , 385, 30 EWR-D (12 ) 0,01 / 0, , 490, Mahrlights Syksy

14 MICROMAR. KAIKEN KESKIPISTEESSÄ TARKKUUS. Työntömittojen ohella mikrometriruuvit ovat yleisimmin käytettäviä käsimittalaitteita. Nykyaikaisissa Micromar-sarjan mikrometriruuveissa on tarkasti hiotut mittauskarat, kovametallivahvistetut mittauspinnat ja vankka kaarirakenne. Siksi niiden tarkkuus on erinomainen ja käyttöikä hyvin pitkä. MICROMAR 40 ER / 40 EWR Digitaalinen kaarimikrometri Ulkoneva räikkä yhden käden käyttöön 156, EUR Tilausnro ABS Heti mittausvalmis Reference-järjestelmän ansiosta Selkeä numeronäyttö, numeroiden korkeus 10 mm Mittauskara ruostumatonta terästä, kokonaan karkaistu ja hiottu Pikakäyttömahdollisuus Ulkoneva räikkä Lakattu teräskaari, lämpöeristetty Virtalähde: Paristo, käyttöaika noin 2 vuotta Toimituksen laajuus: Käyttöohje, paristo, säätömitta (mittausalue mm), kotelo 40 ER:n toiminnot: AUTO-ON/OFF, RESET (näytön nollaus), mm/inch, Reference-järjestelmä, HOLD (mittausarvon tallennus) LOCK-toiminto (näppäinlukitus) 40 EWR:n toiminnot: kuten 40 ER:ssä, lisäksi ABS (näyttö on mahdollista nollata ilman että esiasetettu arvo häviää), Origin (mittojen esiasetus), Reference-järjestelmä, DATA (tiedonsiirtokaapelilla) Tuote Mittausalue Numeroväli Karan nousu IP-suojausluokka Til.nro Luettelohinta mm (inch) mm/inch mm IP40 IP65 EUR EUR 40 ER 0 25 (0 1 ) 0,001 / 0, , , 125, 40 EWR 0 25 (0 1 ) 0,001 / 0, , , 156, 40 EWR (1 2 ) 0,001 / 0, , , 215, 40 EWR (2 3 ) 0,001 / 0, , , 260, 40 EWR (3 4 ) 0,001 / 0, , , 295, MICROMAR 40 A Kaarimikrometri Klassikko DIN ,50 EUR Tilausnro Käyttö- ja näyttöosat mattakromattu häikäisyn estämiseksi Mittauskara ja alasin karkaistua terästä, kovametallivahvistettu Lämpöeristyslevyt Pikakäyttö sisäänrakennetun kytkimen avulla Lukitsin Tuote Mittausalue Asteikon jaottelu Karan nousu Til.nro Luettelohinta mm mm mm EUR EUR 40 A ,01 0, , 39,50 14 Mahrlights Syksy 2017

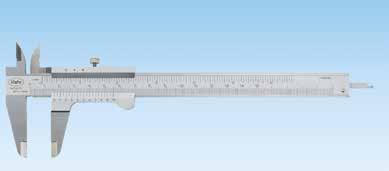

15 MICROMAR 44 AS Itsekeskittävä sisämikrometrisarja Reiän pohjaan saakka ulottuviin mittauksiin DIN alk. 645, EUR Käyttö- ja näyttöosat mattakromattu Mittauskara ruostumatonta terästä, kokonaan karkaistu ja hiottu Pikakäyttö sisäänrakennetun kytkimen avulla Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi Tuote Mittausalue Asteikon jaottelu Virheraja Lukumäärä Säätörenkaat Til.nro Luettelohinta Mittausruuvien lukumäärä mm mm µm mm EUR EUR 44 AS , , , 829, 44 AS , , 645, 44 AS , , , 1.465, 44 AS , , , 1.745, MARCAL 16 FN Asteikollinen työntömitta Tarkka klassikko, jossa nonius Kaikki luettavat osat mattakromattu häikäisyn estämiseksi Mitta ja kiskot karkaistua ruostumatonta terästä Mittauspinnat karkaistua ruostumatonta terästä Mittausterät sisämittaukseen Askelmittauslaite Mitta-asteikkoa suojaavat korotetut ohjaimet 24, EUR Tilausnro Tuote Mittausalue Noniusarvo Noniusarvo Virheraja Til.nro Luettelohinta mm mm inch mm EUR EUR 16 FN ,05 1/28 0, ,50 24, 16 FN ,05 1/28 0, , 57, 16 FN ,05 1/28 0, ,50 138, Mahrlights Syksy

16 MICROMAR-SISÄMIKROMETRIT Kolmipistemikrometrit ovat välttämättömiä ja nopeita reiänmittauslaitteita jokaiseen tehtaaseen. Mittauspäiden kolmipisterakenne ja mekaaninen toistuvalla tarkkuudella määritelty mittausvoima pitävät huolen siitä, että mittalaite keskittää itsensä reikään, jolloin mittaustulokset ovat varmoja ja tarkkoja. MICROMAR 44 EWR Itsekeskittävä digitaalinen sisämikrometrisarja Heti mittausvalmis Reference-järjestelmän ansiosta alk , EUR DIN USB Tuote Mittausalue Asteikon jaottelu Virheraja Lukumäärä Säätörenkaat Til.nro Luettelohinta Mittausruuvien lukumäärä mm mm/inch µm mm EUR EUR 44 EWR ,001 / 0, , , 1.360, 44 EWR ,001 / 0, , 1.180, 44 EWR ,001 / 0, , , 1.820, 44 EWR ,001 / 0, , , 2.195, RS232C Digimatic IP52 ABS Toiminnot: RESET (näytön nollaus), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), mm/inch, PRESET (mitan esiasetus), Reference-järjestelmä, LOCK-toiminto (näppäinlukitus), DATA (tiedonsiirtokaapelilla) Liitäntäkierre mittauspäiden vaihtamiseen Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi MICROMAR 844 AS Itsekeskittävä mittauspistoolisarja, sis. MarCator 1086 R Nopeisiin mittauksiin alk , EUR USB RS232C Digimatic ABS 0 TOL IP42 Liitäntäkierre mittauspäiden vaihtamiseen Itsekeskittävä mittauspää, jossa kolme sivuille suuntautuvaa 120 kulmaan asetettu mittausanturia Mittausanturit alk. 12 mm kovametallivahvistettuja Alk. 12 mm mittausanturit reiän pohjaan saakka ulottuviin mittauksiin Alk. 40 mm mittausanturit valmistettu alumiinista painon vähentämiseksi Elektroninen mittakello, jonka voi kääntää mihin tahansa mittausasentoon Tuote Mittausalue Lukumäärä Säätörenkaat Näyttölaite kuuluu toimituksen laajuuteen Numeroväli Til.nro Luettelohinta Mittauspäät 44 Ak Toimituksen laajuus mm mm mm/inch EUR EUR 844 AS , 10 0,0005 / 0, , 1.445, 844 AS ,0005 / 0, , 1.285, MarCator 1086 R 844 AS , 40 0,0005 / 0, , 1.895, 844 AS , 85 0,0005 / 0, , 2.295, 16 Mahrlights Syksy 2017

17 MARCATOR NÄYTTÄÄ SUUNNAN Monipuolisten käyttömahdollisuuksiensa vuoksi mittakellot ovat yleisimpiä käytössä olevia mittausarvojen tallentimia. Tämä pätee myös MarCator-sarjaamme. Mekaanisissa mittakelloissamme on tarkkuushammastetut rattaat ja hammaspyörät, jotka mahdollistavat erinomaisen tarkkuuden. Niitä on saatavana myös iskuilta ja vedeltä suojattuina malleina. MARCATOR 810 A Tarkkuusmittakello Suojuksellinen klassikko DIN , EUR Tilausnro Selkeä numeronäyttö Säädettävät värilliset toleranssimerkit takaavat optimaalisen kontrastin Kromattu metallikotelo Kätevä suojus, joka suojaa mm. pölyltä Tarkkuushammastetut rattaat ja hammaspyörät Tuote Mittausalue Asteikon jaottelu Numeronäytön ø Yksityiskohdat Til.nro Luettelohinta mm mm mm EUR EUR 810 A 10 0,01 50 Mittausvoima: 0,7 1,3 N , 31, MARSTAND 815 MG Mittakellon kiinnitysjalusta, magneettijalka Kiinnitys yhdellä liikkeellä alk. 157, EUR 3D-kiinnitysjalusta, kaikki toimintasäteen asennot ovat saavutettavissa Kaikkien kolmen nivelen asemointi on helppoa, varma kiinnitys yhdellä liikkeellä Mekaaninen kiristysjärjestelmä ei tarvitse huoltoa Mustat eloksoidut varsiosat on valmistettu laadukkaasta kevytmetallista Mittakellon pitimessä 8 mm:n kiinnitysreikä ja lohenpyrstöpidike osoitinmittalaitteita varten Välyksetön tarkkuushienosäätömahdollisuus Päälle- ja poiskytkettävä magneetti, erittäin suuri pitovoima Toimituksen laajuus: ilman mittakelloa Tuote Hienosäätöalue Kokonaiskorkeus Kuormitus (enint.) Akselin halkaisijan prisma Prisman pitovoima Til.nro Luettelohinta mm mm mm mm N EUR EUR 815 MG ,50 157, 815 MG , 175, MG , 214, 815 MG* * 461, 398, * Suunniteltu erityisesti mittalaitteille, joissa µm-resoluutio Mahrlights Syksy

18 DIGITAALISTA MITTAUSTA MARCATORILLA Innovatiiviset digitaaliset mittakellomme sisältävät erittäin tarkkoja elektronisia mittausjärjestelmiä.niiden ansiosta monet käytännölliset lisämittaustoiminnot ovat mahdollisia. Nämä helppokäyttöiset laitteet, joissa on suuri virheettömästi luettava näyttö ja mahdollisuus kaikkien mittaustulosten nopeaan ja helppoon jatkotyöstämiseen,täyttävät kaikki nykyaikaisille mittalaitteille asetettavat vaatimukset. MARCATOR 1075 R Digitaalinen mittakello Suuri näyttö IP52 USB RS232C Digimatic 112, EUR Tilausnro Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), DATA (tiedonsiirtokaapelilla), LOCK-toiminto (näppäinlukitus), AUTO-ON/OFF Selkeä LCD-näyttö Mittauspultin päässä suojus Virtalähde: Paristo, käyttöaika noin 3 vuotta Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch EUR EUR 1075 R 12,5 (0,5 ) 0,01 / 0, ,50 112, 1075 R 12,5 (0,5 ) 0,005 / 0,0001 Numeroiden korkeus: 12 mm ,50 149, 1075 R 12,5 (0,5 ) 0,001 / 0, , 226, MARCATOR 1086 R Digitaalinen mittakello Numeroväli alk. 0,5 µm ja toleranssinäyttö ABS 0 TOL IP42 USB RS232C Digimatic Toleranssin näyttö mittausarvojen näytön yhteydessä. Toleranssin näyttö ilman mittausarvojen näyttöä. 275, EUR Tilausnro Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), TOL (toleranssitiedot), ABS (näyttö voidaan nollata ilman että esiasetettu arvo häviää), <0> (toleranssinäytön tila), DATA (tiedonsiirtokaapelilla), kerroin (asetettavissa), kerroin (asetettavissa), LOCK (yksilöllinen näppäinlukitus) Selkeä LCD-näyttö Käyttö- ja näyttöosa käännettävissä 280 Mittauspultin päässä suojus Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta Tuote Mittausalue Numeroväli vaihdettavissa Yksityiskohdat Til.nro Luettelohinta mm (inch) mm (inch) EUR EUR 1086 R 12,5 (0,5 ) 0,01 / 0, , 219, 1086 R 12,5 (0,5 ) 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 275, 1086 R 25 (1 ) (0,00002 / 0,00005 / 0,0001 / 0,0002 / 0,0005 ) , 330, 18 Mahrlights Syksy 2017

19 MARCATOR 1087 R Digitaaliset mittakellot Numeroväli alk. 0,5 µm ja dynaamiset max/min-toiminnot 355, EUR Tilausnro ABS MAX MIN 0 TOL IP42 USB RS232C Digimatic Toiminnot: ON/OFF, RESET (näytön nollaus), mm/inch, laskemissuunnan vaihto, PRESET (mitan esiasetus), TOL (toleranssitiedot), MAX/MIN-muisti kääntöpisteen hakuun, TIR (MAX-MIN) pyörintäliikkeen ja tasaisuuden tarkistukseen, ABS (näyttö on mahdollista nollata ilman että esiasetettu arvo häviää), DATA (tiedonsiirtokaapelilla), kerroin (asetettavissa), LOCK (yksilöllinen näppäinlukitus) Selkeä LCD-näyttö Käyttö- ja näyttöosa käännettävissä 280 Mittauspultin päässä suojus Heti mittausvalmis Reference-järjestelmän ansiosta Virtalähde: Paristo, käyttöaika noin 3 vuotta MAX MIN MAX-MIN (TIR) MAX MIN 0 Tuote Mittausalue Numeroväli vaihdettavissa Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch EUR EUR 1087 R 12,5 (0,5 ) 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 355, 1087 R 25 (1 ) (0,00002 / 0,00005 / 0,0001 / 0,0002 / 0,0005 ) , 399, Mahrlights Syksy

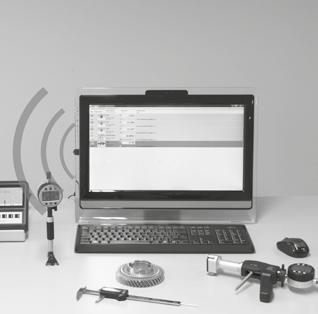

20 MARCONNECT. TIEDONSIIRRON MESTARI Nykyaikaisessa tuotannossa mittaustulokset on voitava tallentaa ja analysoida. Mittaustulokset eivät ole vain tuotteiden arvioinnissa käytettäviä hyödyllisiä indikaattoreita, vaan niitä voidaan käyttää myös valmistusprosessien arvioinnissa ja optimoinnissa. Mahrin ajanmukaiset langattomat tiedonsiirtoratkaisut ovat tässä alan edelläkävijöitä. Tuotekehityksemme lähtökohta: helppoa, luotettavaa ja ammattimaista! MARCONNECT e-stick ja langaton i-stick-vastaanotin Langaton vastaanotin mittalaitteille, joissa on Integrated Wireless, ja käsimittalaitteisiin, joissa on tiedonsiirtoliitäntä e-stick 79,50 EUR Tilausnro i-stick 78,50 EUR Tilausnro Tuote e-stick i-stick Taajuus MHz 2400 Kanavien lukumäärä 3 Kantavuus enintään 6 m Tietokoneeseen liitettävien vastaanotinten lukumäärä 1 4 Liitettävien Integrated Wireless -mittalaitteiden lukumäärä 8 kpl yhtä tikkua kohti Liitettävien lähetinmoduulien lukumäärä yhtä langatonta vastaanotinta kohti 8 Mittalaitteelle Lähetinmoduulit 16 EWe, 2000 e, RS232 e joissa Integrated Wireless Tilausnro Luettelohinta EUR 91, 90, EUR 79,50 78,50 MARCONNECT 16 EWe lähetinmoduuli Lähetinmoduuli kaikkiin Mahrin käsimittalaitteisiin, joissa on kaapelin avulla toimiva tiedonsiirtoliitäntä 269, EUR Tilausnro Tuote 16 EWe e-stickin lähetinmoduuli MarCal 16 ER, 16 EWR, 16 EWV, 30 EWR, 30 EWN Digimar 814 SR Micromar 40 EWR, 40 EWS, 40 EWV, 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS1, PS10 Tilausnro Luettelohinta EUR 303, EUR 269, 20 Mahrlights Syksy 2017

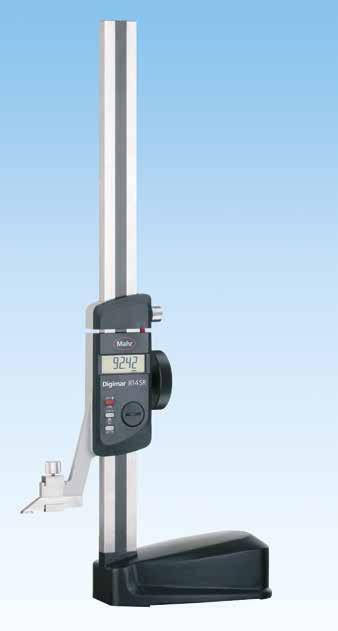

21 IHANTEELLINEN TYÖPAJOIHIN Työpajassa on tärkeää, että työkappaleet voidaan mitata ja tarkastaa nopeasti. Siinä Mahrin korkeusmitta- ja piirtolaite on oivallinen apulainen. DIGIMAR 814 SR Korkeusmitta- ja piirtolaite Tarkka asemointi käsipyörällä USB RS232C Digimatic ABS System 507, EUR Tilausnro Toiminnot: RESET (näytön nollaus), mm/inch, ABS (vaihto suhteellisesta mittauksesta absoluuttiseen), Reference Lock/Unlock, PRESET (mitan esiasetus), DATA (tiedonsiirtokaapelilla), AUTO-ON/OFF Pariston käyttöikä jopa 3 vuotta Siirtonopeus 1,5 m/s (60 /s) Ergonominen vakaa jalka Karkaistu ja hierretty jalusta, liikkuu kevyesti ja nykimättä Mitta ja kiskot karkaistua ruostumatonta terästä Asemointiin ja mittaukseen tarkoitettu käsipyörä Hienosäätö Lukitusruuvi Vaihdettava mittaus- ja piirroskärki, kovametallivahvistus Erittäin vakaa ja vääntymätön pylväs, jossa on vahva poikkileikkaus tarkkoihin piirto- ja mittaustehtäviin. Kiristysvipu työntö-yksikön nopeaan kiinnitykseen Ergonominen vakaa jalka Asemointiin ja mittaukseen tarkoitettu käsipyörä Tuote Mittausalue Numeroväli Yksityiskohdat Til.nro Luettelohinta mm (inch) mm/inch EUR EUR 814 SR (0 14 ) 0,01 / 0, , 507, Numeroiden korkeus: 12 mm 814 SR (0 24 ) 0,01 / 0, , 918, Mahrlights Syksy

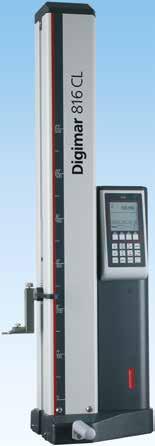

22 YHÄ KORKEAMMALLE Digimar-korkeusmittalaitteet ovat erittäin joustavia ja laadukkaita. Moottoroidut Digimar-korkeusmittalaitteemme vakuuttavat helppokäyttöisyydellään. Kaikkia perustoimintoja voi käyttää kätevästi pikapainikkeilla, ja mittaus on erittäin sujuvaa ja turvallista. DIGIMAR 816 CL Korkeusmittalaite Oivallinen laite tarkkoihin mittauksiin tuotannossa 1D USB RS232C alk , EUR Toiminnot: Tunnustelu alas tai ylös Kierreleveys ja uraetäisyys sekä kierteen ja uran keskikohta Reiän tai akselin halkaisija, sis. reiän tai akselin keskikohta Kääntökohtana reiät / akseli (ylös tai alas) Etäisyyden ja symmetrian laskenta Dynaamiset mittaustoiminnot Mittausohjelma Mittaustietojen käsittely Käyttö- ja näyttöyksikkö: Selkeästi luettava graafinen LCD-näyttö, jonka tausta on valaistu Selkeät toimintonäppäimet Kielestä riippumaton käyttäjän ohjaus intuitiivisten symboleiden avulla Ylimääräisen nollakohdan asetus nopeasti Mittausarvojen tallennus 99 mittausarvolle Mittausjärjestelmä: Erinomainen mittaustarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta, kaksoislukupää Dynaaminen tunnustelujärjestelmä mahdollistaa erinomaisen toistettavuuden Helposti ja tasaisesti liikuteltavissa ilmalaakereiden ansiosta Tarkka mittauspään ohjaus jaloteräksestä valmistetuissa ohjauskiskoissa Helpot mittaustoiminnot moottoroitujen mittauskelkkojen avulla Anturivakio säilyy virran katkaisun jälkeen Integroitu ladattava akku (pitkä käyttöaika) mittauksiin ilman verkkovirtaa Lämpötilan kompensointi sisäisen lämpötila-anturin kautta Tuote 816 CL Mittausalue mm Käyttöalue ilm. arvojen välillä mm Numeroväli mm 0,01, 0,001 Virheraja (2,8 + L/300) L mm:einä Toistotarkkuus (reiät) µm 3 Toistotarkkuus (taso) µm 2 Suorakulmaisuuspoikkeama µm µm Käyttöaika (enint.) h 10 Mittausvoima N 1,0 +/ 0,2 N Suht. ilmankosteus, kondensoimaton % 65 Työskentelylämpötila C 20 Käyttölämpötila C Til.nro Luettelohinta EUR 4.200, 4.760, EUR 3.565, 3.995, 22 Mahrlights Syksy 2017

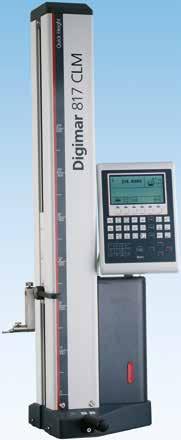

23 DIGIMAR 817 CLM Korkeusmittalaite Quick Mode -pikatoiminto. Nopeat ja erittäin tarkat mittaukset 2D USB RS232C alk , EUR Toiminnot: Tunnustelu alas tai ylös Kääntökohtana reiät / akseli (ylös tai alas) Etäisyyden ja symmetrian laskenta Dynaamiset mittaustoiminnot Suorakulmaisuuden/suoruuden mittaus Mittaus 2D-tilassa Mittausohjelmat Tilastollinen analyysi Mittaustietojen käsittely ja paljon muuta Käyttö- ja näyttöyksikkö: Suuret ja selkeät toimintonäppäimet Selkeästi luettava graafinen LCD-näyttö, jonka tausta on valaistu Käyttäjän ohjaus intuitiivisten kuvakkeiden avulla Käyttövarma myös tulevaisuudessa päivitettävyyden ansiosta Asetettava auto off -toiminto, mittausarvot pysyvät tallessa Mittausjärjestelmä: Erinomainen mittaustarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta, kaksoislukupää Dynaaminen tunnustelujärjestelmä mahdollistaa erinomaisen toistettavuuden Helposti ja tasaisesti liikuteltavissa ilmalaakereiden ansiosta Tarkka mittauspään ohjaus jaloteräksestä valmistetuissa ohjauskiskoissa Helpot mittaustoiminnot moottoroitujen mittauskelkkojen avulla Anturivakio säilyy virran katkaisun jälkeen Integroitu ladattava akku (pitkä käyttöaika) mittauksiin ilman verkkovirtaa Lämpötilan kompensointi sisäisen lämpötila-anturin kautta Tuote 817 CLM Mittausalue mm Käyttöalue ilm. arvojen välillä mm Numeroväli mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Virheraja (1,8 + L/600) L mm:einä Toistotarkkuus (reiät) µm 1 Toistotarkkuus (taso) µm 0,5 Suorakulmaisuuspoikkeama µm µm Käyttöaika (enint.) h 10 Mittausvoima N 1,0 +/ 0,2 N Suht. ilmankosteus, kondensoimaton % 65 Työskentelylämpötila C 20 Käyttölämpötila C Til.nro Luettelohinta EUR 5.570, 6.140, , EUR 4.810, 5.325, 8.975, Mahrlights Syksy

24 MILLIMAR. TARKKUUDEN JÄTTILÄINEN. Kaikki teollisessa valmistusmittaustekniikassa tarvittava yhdestä paikasta. Tuotevalikoimaan sisältyy yhteensopivia mittausarvojen tallentimia, analysointiyksiköitä sekä erittäin tarkkoja mekaanisia osia ja asiakasratkaisuja kirjaimellisesti kaikkiin pituusmittausteknisiin töihin. MILLIMAR C 1200 Pienikokoinen pituusmittalaite Nyt myös lisää toimintoja USB RS232C Digimatic MAX MIN 0 TOL IP42 785, EUR Tilausnro Toiminnot: ON/OFF, mm/inch, laskemissuunnan vaihto, mittaussalueen vaihto, TOL (toleranssitiedot), PRESET (mitan esiasetus), kerroin (asetettavissa), DATA (tiedonsiirto), MAX/MIN-tallennus kääntökohdan hakuun, TIR (MAX-MIN) pyörintäliikkeen ja tasaisuuden tarkastukseen Erittäin tarkka ja selkeä TFT-värinäyttö Näyttö portaattomasti kallistettava optimaalista katselukulmaa varten Erittäin helppokäyttöinen Verkkovirta- tai paristokäyttö Paristokäytön ansiosta soveltuu myös mobiiliin käyttöön Kompakti kotelo Uudet toiminnot Dynaamiset mittaustoiminnot (Max, Min, Max-Min) Näppäinlukitus Epäsymmetrinen toleranssinäyttö Tuote Näyttöalue Numeroväli Asteikon jaottelu Til.nro Luettelohinta Numeronäyttö Asteikkonäyttö µm µm µm µm EUR EUR C1200 ± 5000 ± 5000, ± 2000, ± 1000, ± 300, ± 100, ± 30, ± 10, ± 3, 0,1 500, 200, 100, 20, 10, 2, 1, 0, , 785, MILLIMAR P2004 M Induktiivinen mittausanturi Vakioanturi IP64 Mittauspultti laakeroitu kuulajohteeseen Erittäin hyvä lineaarisuus koko mittausalueella Erinomainen suojaus sähkömagneettisia häiriöitä vastaan (EMV) Kaikki anturit voidaan muuttaa toimitukseen kuuluvalla hatulla aksiaalisesta radiaaliseen kaapelilähtöön sopivaksi Muita vakiomalleja (esimerkiksi tyhjiötakaisinveto tai paineilmatyöntö, suuremmat mittausalueet jne.) saatavana tilauksesta. 219, EUR Tilausnro Tuote Mittausalue Mittausvoima Toistotarkkuus Mittausarvon palautusalue Til.nro Luettelohinta f w f u mm N µm µm EUR EUR P2004 M ± 2 0,75 0,1 0, , 219, P2004 M 10 kappaleen pakkaus ± 2 0,75 0,1 0, , 1895, 24 Mahrlights Syksy 2017

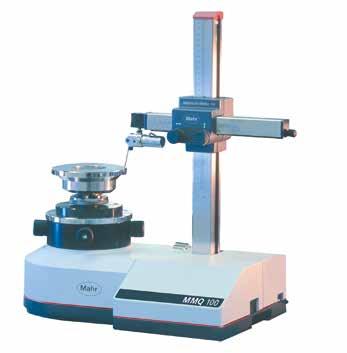

25 MITTAUSTEKNIIKAN KOLMAS ULOTTUVUUS Työkappaleen asianmukaisen toiminnan ja kestävyyden sen muoto on tärkeä mittojen lisäksi. Olipa kyse pyöreydestä, tasaisuudesta, suoruudesta, koaksiaalisuudesta tai pyörinnästä, etenkin rotaatiosymmetrisille työkappaleille asetettavat vaatimukset tiukentuvat koko ajan. MarForm MMQ 100 -muodontestauslaite on ylivoimaisen tarkka, ja se on nyt saatavana valmistuskäyttöön tarkoitettuna pakettina. EasyForm-ohjelmiston kanssa MarForm MMQ 100 on täydellinen ratkaisu yksinkertaisiin mutta silti tehokkaisiin mittauksiin. MUODONMITTAUSASEMA MMQ 100, sis. EasyForm-ohjelmiston Lisää vakautta ja tarkkuutta Mahrin uusimman tekniikan avulla Käyttö: , EUR Tilausnro Työkappaleen nopea suoristus tietokoneen tuella Lyhentää tuotannon reaktioaikaa Antaa tarkat mittaustulokset nopeasti Kompakti ja vankka muotoilu. Erittäin pitkäikäinen. Tarkoitettu käyttöön tuotantoon liittyvissä töissä, sisältää erittäin tarkat mekaaniset erikoislaakerit, joita ei tarvitse huoltaa Erinomainen tarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta Kätevä mittaus MarWin EasyForm -ohjelmiston avulla Tarkat mittaustulokset nopeasti Luotettava mekaanisten laakereiden ansiosta Suuri mittauskapasiteetti Mobiili: kevyt ja mitoiltaan kätevä Työkappaleen nopea suoristus tietokoneen tuella Keskiöinti- ja kallistusruuvi karkea- ja hienosäätöön Z- ja X-akselin digitaalianturit siirtävät mittausaseman suoraan ohjelmaan Yleiskäyttöinen ja luotettava Sopii työpajoihin, koska ei tarvtse paineilmaliitäntää Näppäimistöä tai hiirtä ei tarvita lisävarusteena saatavan kosketusnäytön ansiosta Toimituksen laajuus: MarForm MMQ 100, sis. yleiskäyttöisen mittausanturin T20W Ohjelmistopaketti MarWin EasyForm Rengasistukan Ø 100 mm laipan kanssa Käyttöohje Optimoitu yleisimpiin muodonmittauksiin: Pyöreys (myös tietyn osan pyöreys) Tasaisuus (ympyräurassa) Samankeskisyys Koaksiaalisuus Pyörintäliikkeen tasaisuus Pitkittäisheitto Päällekkäin olevien ympyröiden yhdensuuntaisuus Laskennallisen akselin suoruus EasyFormin vakioversio sisältää Fourier-analyysin / aaltomaisuuden analysoinnin Valinnainen: Rullalaakereiden heilahdusnopeuden analyysi Valinnainen: Kollektorien lamellivälien analyysi Valinnaiset tuotteet Tilausnro Hinta EUR MarWin PC WIN , TFT-näyttö , Kosketusnäyttö 21, , Käyttöönotto ja perehdytys tilauksesta Mahrlights Syksy

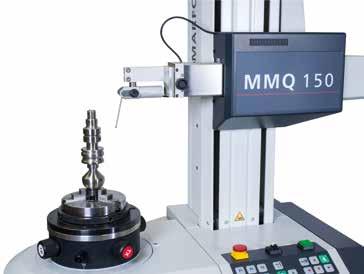

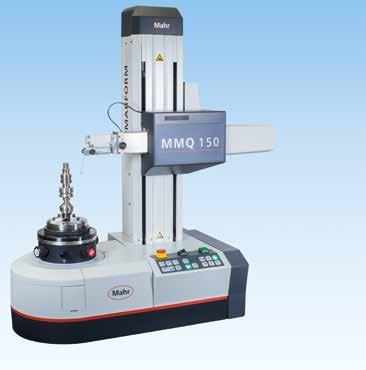

26 MUODONMITTAUSASEMA MMQ 150, sis. yleiskäyttöisen T20W-anturin ja EasyForm-ohjelmiston Lisää vakautta ja tarkkuutta Mahrin uusimman tekniikan avulla Käyttö: , EUR Tilausnro Lieriömuodon lisäksi on mahdollista määrittää myös DIN-ISO normin mukaiset muoto- ja asentotoleranssit ja monia muita piirteitä: Pyöreys Suoruus Tasaisuus (ympyräura) Samansuuntaisuus Kartiomaisuus Samankeskisyys, koaksiaalisuus Käyntiliike, kokonaispyörintä Lieriömuoto Kiilamaisuus Suorakulmaisuus (ympyräura) Kaltevuus Kulmasektori (pyöreys, tasaisuus, käyntiliike) Suoruuden analysointi osioittain Käyttö tuotannossa tai mittaustilassa Nopea ja helppo käyttää Vähentää hävikkiä, säästää aikaa, pienentää valmistuskustannuksia Erittäin tarkat mekaaniset erikoislaakerit, jotka eivät tarvitse huoltoa Erittäin hyvä mittaustarkkuus, optimoitu lieriömuodon toleransseille Käyttövalmius vuosikausiksi eteenpäin, koska laite on varustettu myös tulevaisuuden mittaustarpeita silmällä pitäen Kätevä mittaus MarWin EasyForm -ohjelmiston avulla Erittäin tarkka pyöreydenmittausakseli (C) Moottoroitu vertikaalinen mittausakseli (Z) Moottoroitu horisontaalinen asemointiakseli (X) Käsikäyttöinen kallistus- ja keskiöintipöytä Käsikäyttöinen pituudenmittausanturi T20W Ergonominen käyttöpaneeli, myös tiettyjen mittausohjelmien (P1, P2, P#) käynnistys mahdollista Kompakti ja tilaa säästävä rakenne Erittäin helppokäyttöinen ja intuitiivisesti opittava EasyForm-ohjelmisto Toimituksen laajuus: MarForm MMQ150, sis. yleiskäyttöisen mittausanturin T20W Ohjelmistopaketti MarWin EasyForm Rengasistukan Ø 100 mm laipan kanssa Käyttöohje Valinnaiset tuotteet Tilausnro Hinta EUR Laitepöytä , MarWin PC WIN , TFT-näyttö , Kosketusnäyttö 21, , Käyttöönotto ja perehdytys tilauksesta 26 Mahrlights Syksy 2017

27 MarWiniin perustuva EasyForm-ohjelmisto on helppokäyttöinen, ja käytön oppii intuitiivisesti. Ohjelmoijan taitoja ei siis tarvita, vaan nopeat mittaukset ja informatiivisen mittauspöytäkirjan tulostuksen oppii toteuttamaan nopeasti. MarWin EasyForm sisältää opetusohjelman, jonka avulla käyttäjä voi ohjelmoida mittausprotokollia omien tarpeidensa mukaisesti. Omia mittausohjelmia voi käyttää helposti 32 vapaasti määritettävällä toimintopainikkeilla EasyFormin käyttöliittymästä tai MMQ 150:n käyttöpaneelissa olevalla kolmella vapaasti määritettävällä ohjelmapainikkeella. Tuote MMQ 100 MMQ 150 C-akselin pyöreyspoikkeama, mittauskorkeus ** µm+µm/mm 0,05 + 0,0006 0,03 + 0,0006 C-akselin pyöreyspoikkeama, mittauskorkeus * µm+µm/mm 0, ,0003 0, ,0003 Aksiaalisen C-akselin käyntiliikepoikkeama, mittaussäde ** µm+µm/mm 0,04 + 0,0006 0,04 + 0,0006 Aksiaalisen C-akselin käyntiliikepoikkeama, mittaussäde * µm+µm/mm 0,02 + 0,0003 0,02 + 0,0003 Keskiöinti- ja kallistuspöytä käsikäyttöinen Pöydän halkaisija mm 160 Pöydän kantavuus, keskitettynä N 200 Kierrosluku (1/min) 50 Hz / 60 Hz 5 / Vertikaaliyksikkö, Z-akseli, asemointimatka mm 300, käsikäyttöinen Vertikaaliyksikkö, Z-akseli, asemointimatka mm käsikäyttöinen 250, moottoroitu Horisontaaliyksikkö, Z-akseli, asemointimatka mm 180, käsikäyttöinen 150, moottoroitu Mitat K x L x S mm 700 x 480 x x 650 x 550 Til.nro EUR , , * Arvot maksimaalisena poikkeamana referenssipiiristä LSC, suodatus 15 aaltoa/ympärysmitta. ** Kaikki arvot DIN ISO normin mukaan, kun lämpötila on 20 C ±1 C heilahdusneutraalissa ympäristössä, suodatus 15 aaltoa/ympärysmitta LSC tai 2,5 mm LSS, kierrosluku 5 (1/min tai 5 mm/s), vakioanturivarsi, jonka pään Ø 3 mm. Tarkistus normaalilla virheenerotusmenelmää käyttäen. Koska erilaisia käyttömahdollisuuksia on runsaasti, tässä on esimerkkejä vain muutamista koneista. Juuri sinulle sopivan MMQ:n tekniset tiedot saat Mahrilta pyynnöstä. Mahrlights Syksy

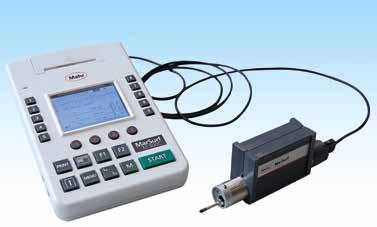

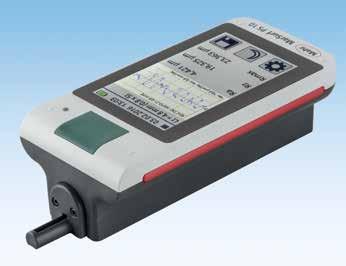

28 TARKKUUDEN MESTARI Huolellinen tarkastus on tärkeää kaikkialla, missä pintarakenteet vaikuttavat rakenteiden tai tuotteiden toimintaan, käsittelyyn tai ulkonäköön. Huippulaatua, asiantuntevaa osaamista ja perusteellista tietämystä tätä kaikkea tarjoaa MarSurf-pinnanmittaustekniikka! MARSURF PS 10 -SARJA Mobiili karheudenmittauslaite Helppo ja intuitiivinen käyttö RS232C USB MicroSD Helppo ja intuitiivinen käyttö Helppo ja intuitiivinen käyttö yhtä helppoa kuin älypuhelimen käyttö Suuri valaistu 4,3 tuuman TFT-kosketusnäyttö Valmiit PDF-protokollat suoraan mittalaitteella Asiakkaan kommentit PDF-protokollasta syötetään suoraan Mar- Surf PS 10 -laitteeseen Tallennusmuodot: TXT, X3P, CSV ja PDF Joustavakäyttöinen laite: irrotettava syöttölaite 31 ominaissuuretta: Tehokkuus laboratoriolaitteiden luokkaa. Toimituksen laajuus: Syöttölaite (irrotettava) 1 norminmukainen vakioanturi Sisäänrakennettu akku, laturi / 3 verkkosovitinta, USB-johto Karheusnormaali (sis.rakennettu koteloon, irrotettava) ja Mahrin kalibrointitodistus Anturinsuojus sekä olkahihnallinen kantolaukku Jatkojohto syöttölaitteeseen Käyttöohje 1.990, EUR Tilausnro Tuote PS 10 Mittausalue µm 350 Ominaissuureet Ra, Rq, Rz (Ry (JIS) vast. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) vast. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Anturikärki µm 2 Kalibrointitoiminto Dynaaminen, Ra, Rz, Rsm Tallennusmahdollisuus Väh profiilia, väh tulosta, väh PDF-pöytäkirjaa, laajennettavissa microsd-kortilla 32 GB:hen saakka (lisää tallennustilaa kertoimella 320) Tiedonsiirtoliitäntä USB, (RS232), microsd-slot SD-/SDHC-korteille 32 GB:hen saakka Akku Litiumioniakku, 3,7 V, nimelliskapasiteetti 11,6 Wh, väh mittausta Mittausperiaate Kosketusprofiilimittaus Anturi Induktiivinen liukuanturi Mittausvoima N 0,75 mn Til.nro Luettelohinta EUR 2.310, EUR 1.990, 28 Mahrlights Syksy 2017

29 MARSURF M 300 / M 300 C -SARJA Mobiili karheudenmittauslaite Oivallinen laite tarkkoihin mittauksiin tuotannossa USB Automaattinen profiilintunnistus sekä suodattimien ja tunnustelualueen norminmukainen säätö Yksittäiset mittausalueet ja lyhennetyt suodattimet valittavissa Tulosteet: R-profiili (ISO/ASME/JIS), P-profiili (MOTIF), materiaalikäyrä, mittauspöytäkirja Mittayksiköt (μm/μinch) ja normit (ISO/JIS/ASME/MOTIF) valittavissa M 300 C -sarjan toimituksen laajuus: Analysointilaite M 300 tai M 300 C Lieriömäinen syöttölaite RD 18 C Vakioanturi PHT / 2 µm (norminmukainen) Pintanormaali PRN 10 + Mahrin kalibrointitodistus Korkeudensäätö, anturinsuojus, 1 x USB-johto (PC-liitäntään), kantolaukku ym. M 300 C Vinkki: Lisävarusteena saatavana erillinen MarSurf RD 18 C2 -syöttölaite poikittaistunnusteluun M 300 C -malliin! 3.790, EUR Tilausnro Tuote M 300 M 300 C Mittausalue µm 350 Ominaissuureet Ra, Rz (Ry (JIS) vast. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) vast. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Anturikärki µm 2 Kalibrointitoiminto Dynaaminen Tallennusmahdollisuus Integroitu muisti, enintään tulosta ja 30 profiilia Syöttölaitteen mitat (P x L x K) mm 130 x 70 x x ø26 Analysointilaitteen mitat (P x L x K) mm 190 x 140 x 75 Syöttölaitteen paino g n. 300 Analysointilaitteen paino kg n. 1 Mittausperiaate Kosketusprofiilimittaus Anturi Induktiivinen liukuanturi Mittausvoima N 0,75 mn Til.nro Luettelohinta EUR 4.400, 4.400, EUR 3.790, 3.790, Mahrlights Syksy

30 MITTAUSTEKNIIKAN TOINEN ULOTTUVUUS MarVision-tuotesarjansa optisilla mittalaitteilla Mahr tarjoaa nopean ja luotettavan ratkaisun monenlaisiin kaksiulotteisiin mittaustöihin. Nämä laitteet sopivat niin valmistavan teollisuuden ja terveydenhuollon laitteiden tarkkuustuotteiden kuin miniatyyrikokoisten elektroniikkakomponenttien käsittelyyn. Mittalaitteiden erittäin hyvä tarkkuus sekä tehokkaat käyttö- ja analysointiyksiköttäyttävät varmasti asiakkaiden tiukimmatkin vaatimukset. MARVISION MM 420 / MM 420 CNC Korjaamomikroskooppi, jossa kuvankäsittelymahdollisuus Yksinkertaiset mutta tehokkaat mittaustoiminnot MM 420 Käyttö: M3-ohjelmisto ja kosketusnäytöllinen PC , EUR Tilausnro Geometristen elementtien (piste, viiva, ympyrä, etäisyys, leikkauskohta jne.) mittaus ja tutkiminen automaattisen reunantunnistuksen kautta (esimerkiksi meistetyt ja taivutetut osat, muoviosat ja elektroniikan piirilevyt). Integroitu värikamera Zoomiobjektiivi, lisävarusteena myös moottoroitu LED-rengasvalo: 1 rengas ja 4 segmenttiä kulloinkin yksitellen kytkettävissä ja himmennettävissä Läpi kulkeva LED-valo: himmennettävä Vankka graniittijalusta Vakaa teräsristipöytä, tarkkuuslaakeroitu Akseleiden pika- ja hienosäätö Erinomainen tarkkuus ja luotettavuus optisen inkrementaalisen mittausjärjestelmän ansiosta Laserosoitin asemointiin Käyttö- ja näyttöyksikkö, M3-ohjelmisto ja kosketusnäytöllinen PC 23 :n kosketusnäyttö, näppäimistö ja hiiri Perustuu Windows 10 -versioon, muiden ohjelmistojen asennus mahdollista Käyttö kosketusnäytöltä tai hiirellä/näppäimistöllä Suuri videokuva Asetus- ja tosiarvojen sekä toleranssitietojen analysointi Pöytäkirjan tulostus yrityksen logolla Graafinen esitys ja mitoitus Automaattinen reunantunnistus myös huonokontrastisten osien yhteydessä Tilastot (minimi, maksimi, väli, keskihajonta, 6-sigma jne.) Stitching (useamman yksittäisen kuvan yhdistäminen yhdeksi isoksi kuvaksi (suorakulma-stitching, vapaa stitching)). Tuote MM 420 MM 420 MM 420 CNC Objektiivi Kiinteä Zoomi Moottoroitu zoomi Suurennus mm Valittavissa 40x, 60x, 100x 0,7 4,5x 6,5:1 Mittausalue X/Y mm 200 / jatkokappaleen kanssa Z mm 315 / 220 Pöydän koko mm 370 x 210 Pöydän enimmäiskuormitus kg 20 Mittausjärjestelmä Sisäänrakennettu inkrementaalimitta Mittausjärjestelmän tarkkuus µm 0,001 Mittausjärjestelmä - E1 X/Y (µm) 1,9 + (L/100) Mittausjärjestelmä - E2 XY (µm) 2,9 + (L/100) Työskentelyetäisyys mm 115 Työkappaleen enimm. korkeus 0,5x mm 20 Valaistus Päältä tuleva ja läpi kulkeva LED-valo, säädettävä Mitat K x L x S mm 700 x 480 x x 650 x x 650 x 550 Til.nro Luettelohinta EUR , , , EUR , , , 30 Mahrlights Syksy 2017

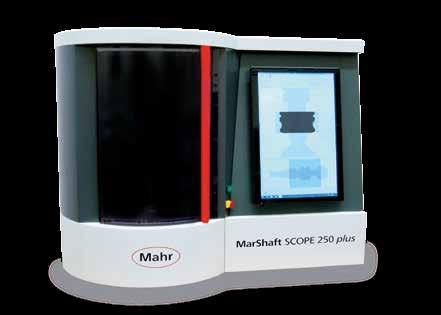

31 IHANTEELLINEN TYÖPAJOIHIN Juuri oikea mittausratkaisu rotaatiosymmetristen työkappaleiden nopeaan, tarkkaan ja täysin automaattiseen mittaukseen tuotannossa. MARSHAFT SCOPE 250 plus akselinmittauslaite Uusi erittäin tarkka CMOS-matriisianturikamera, jossa 40 mm suuri live-kuvakenttä. Mahdollistaa erittäin suuren skannausnopeuden (yli 120 kuvaa sekunnissa) Erinomaista tarkkuutta halkaisijan ja pituuden mittauksiin Erittäin lyhyet mittausajat suurten mittausnopeuksien (jopa 200 mm/s) ansiosta Hyödyntämällä Mahrin MarWin-ohjelmistojärjestelmää käytettävissäsi on vuosikymmenten aikana kertynyt kokemus pituuden, muodon, asennon ja ääriviivojen mittauksesta Erittäin mukava peruspaketin hinta pienten optisten akselinmittauslaitteiden segmentissä Käyttö: , EUR Tilausnro Yleisimmät laitteella tarkastettavat ominaisuudet: Pituus Halkaisija Muoto- ja asentotoleranssi Olake Pistouran leveys Viisteen leveys Pääviiste Leikkauspisteet Leikkauspisteiden asento Rotaatiokulma Säteiden asema Kiilan pituudet Kulma Kaltevuus Avainvälit Ulkokierre Tuote MahrShaft SCOPE 250 plus Mittausalue Pituus (Z) mm 250 Mittausalue Halkaisija (X) mm 40 Tarkkuus Pituus/halkaisija (X) mm 0,01...0,0001 Tarkkuus Kulma ( ) 0,01...0,0001 Virheraja Pituus (Z) µm (3,0+l/125) L (mm) Virheraja Halkaisija (X) µm (1,5+l/40) L (mm) Optiikka Telekeskitetty tarkkuusobjektiivi Erittäin tarkka CMOS-kamera Til.nro EUR , Mahrlights Syksy

32 Ympäri maailmaa sijaitsevien tuotantolaitosten kumppani. Olemme SIELLÄ, missä asiakkaammekin ovat. Würthintie Riihimäki Puh mittalaitteet@wurth.fi Mahr GmbH Mahr GmbH Carl-Mahr-Straße 1, Göttingen / Reutlinger Str. 48, D Esslingen Puhelin , faksi info@mahr.de, Pidätämme oikeuden tehdä tuotteisiimme muutoksia, etenkin teknisiä parannuksia ja jatkokehitykseen perustuvia muutoksia. Kaikki kuvat ja numerotiedot jne. sitoumuksetta. Kaikki ilmoitetut hinnat ovat suositeltuja ohjevähittäishintoja. Nettohinnat (valuutta ), joihin lisätään arvonlisävero, ovat voimassa saakka
