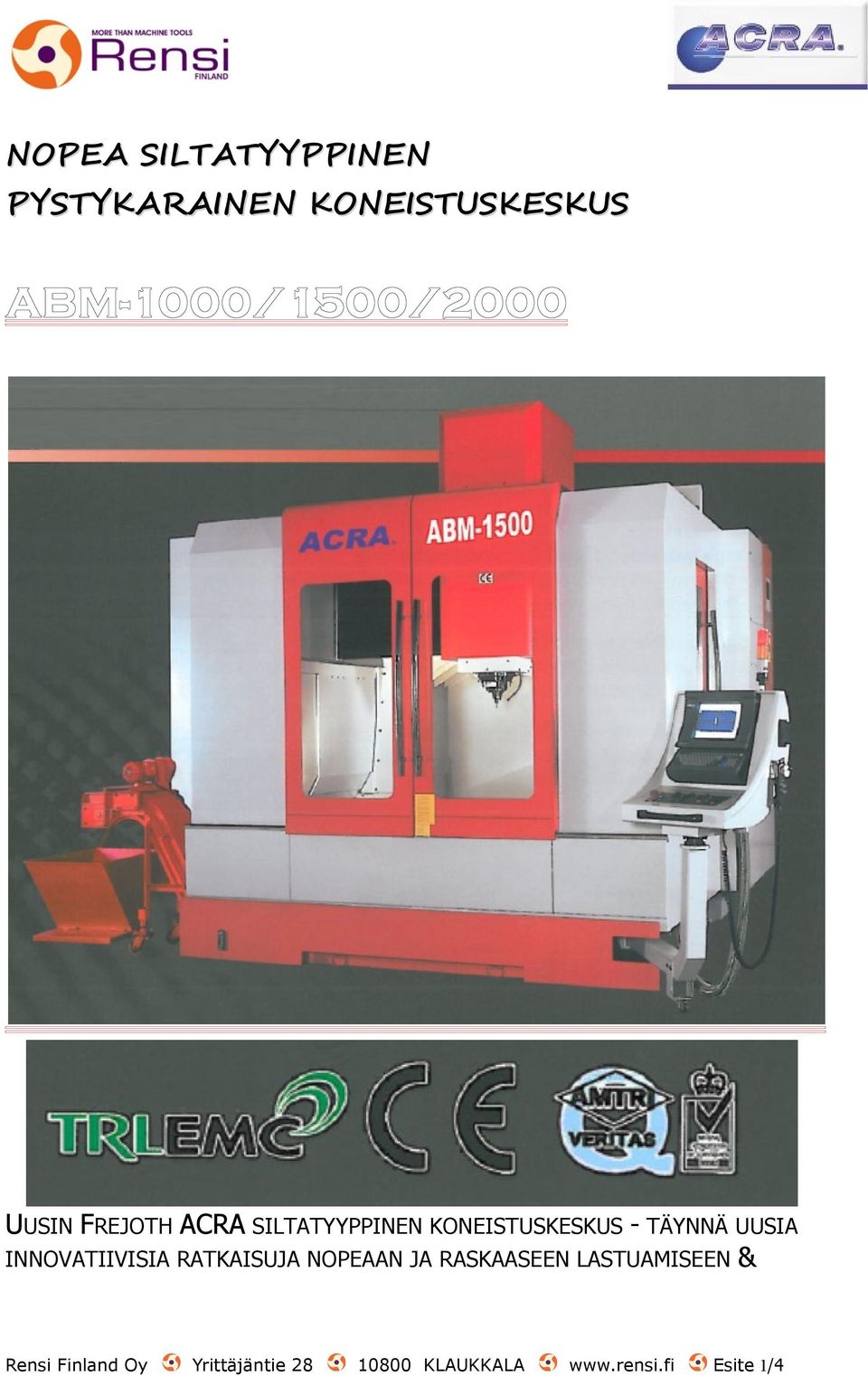

1 NOPEA SILTATYYPPINEN PYSTYKARAINEN KONEISTUSKESKUS UUSIN FREJOTH ACRA SILTATYYPPINEN KONEISTUSKESKUS - TÄYNNÄ UUSIA INNOVATIIVISIA RATKAISUJA NOPEAAN JA RASKAASEEN LASTUAMISEEN & Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 1/4

INNOVATIIVISIA RATKAISUJA NOPEAAN JA RASKAASEEN LASTUAMISEEN &

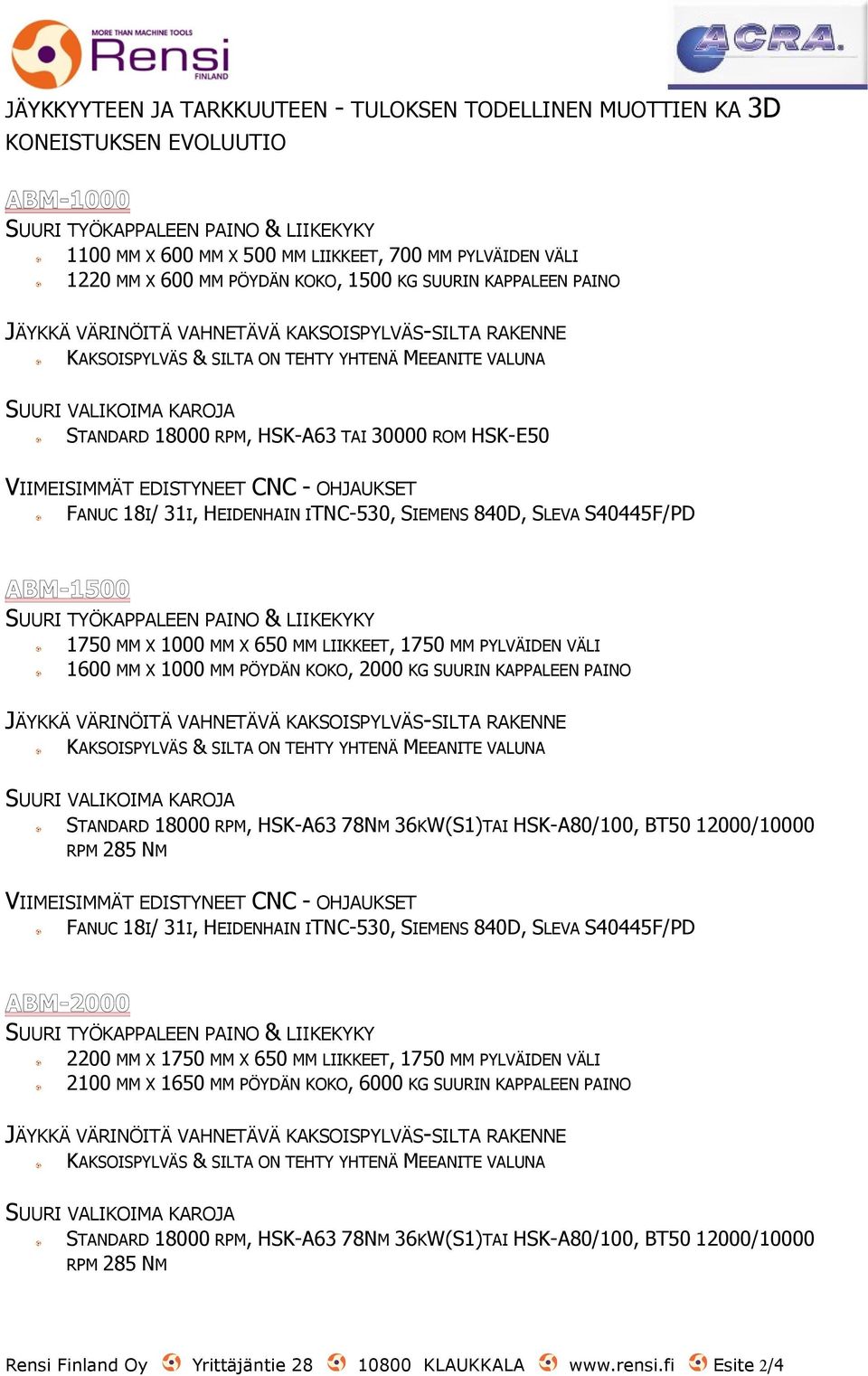

2 JÄYKKYYTEEN JA TARKKUUTEEN - TULOKSEN TODELLINEN MUOTTIEN KA 3D KONEISTUKSEN EVOLUUTIO SUURI TYÖKAPPALEEN PAINO & LIIKEKYKY 1100 MM X 600 MM X 500 MM LIIKKEET, 700 MM PYLVÄIDEN VÄLI 1220 MM X 600 MM PÖYDÄN KOKO, 1500 KG SUURIN KAPPALEEN PAINO JÄYKKÄ VÄRINÖITÄ VAHNETÄVÄ KAKSOISPYLVÄS-SILTA RAKENNE KAKSOISPYLVÄS & SILTA ON TEHTY YHTENÄ MEEANITE VALUNA SUURI VALIKOIMA KAROJA STANDARD RPM, HSK-A63 TAI ROM HSK-E50 VIIMEISIMMÄT EDISTYNEET CNC - OHJAUKSET FANUC 18I/ 31I, HEIDENHAIN ITNC-530, SIEMENS 840D, SLEVA S40445F/PD SUURI TYÖKAPPALEEN PAINO & LIIKEKYKY 1750 MM X 1000 MM X 650 MM LIIKKEET, 1750 MM PYLVÄIDEN VÄLI 1600 MM X 1000 MM PÖYDÄN KOKO, 2000 KG SUURIN KAPPALEEN PAINO JÄYKKÄ VÄRINÖITÄ VAHNETÄVÄ KAKSOISPYLVÄS-SILTA RAKENNE KAKSOISPYLVÄS & SILTA ON TEHTY YHTENÄ MEEANITE VALUNA SUURI VALIKOIMA KAROJA STANDARD RPM, HSK-A63 78NM 36KW(S1)TAI HSK-A80/100, BT /10000 RPM 285 NM VIIMEISIMMÄT EDISTYNEET CNC - OHJAUKSET FANUC 18I/ 31I, HEIDENHAIN ITNC-530, SIEMENS 840D, SLEVA S40445F/PD SUURI TYÖKAPPALEEN PAINO & LIIKEKYKY 2200 MM X 1750 MM X 650 MM LIIKKEET, 1750 MM PYLVÄIDEN VÄLI 2100 MM X 1650 MM PÖYDÄN KOKO, 6000 KG SUURIN KAPPALEEN PAINO JÄYKKÄ VÄRINÖITÄ VAHNETÄVÄ KAKSOISPYLVÄS-SILTA RAKENNE KAKSOISPYLVÄS & SILTA ON TEHTY YHTENÄ MEEANITE VALUNA SUURI VALIKOIMA KAROJA STANDARD RPM, HSK-A63 78NM 36KW(S1)TAI HSK-A80/100, BT /10000 RPM 285 NM Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 2/4

HSK-A63 TAI 30000 ROM HSK-E50 VIIMEISIMMÄT EDISTYNEET CNC - OHJAUKSET FANUC 18I/ 31I, HEIDENHAIN ITNC-530, SIEMENS 840D, SLEVA S40445F/PD SUURI TYÖKAPPALEEN PAINO & LIIKEKYKY 1750 MM X 1000 MM X 650

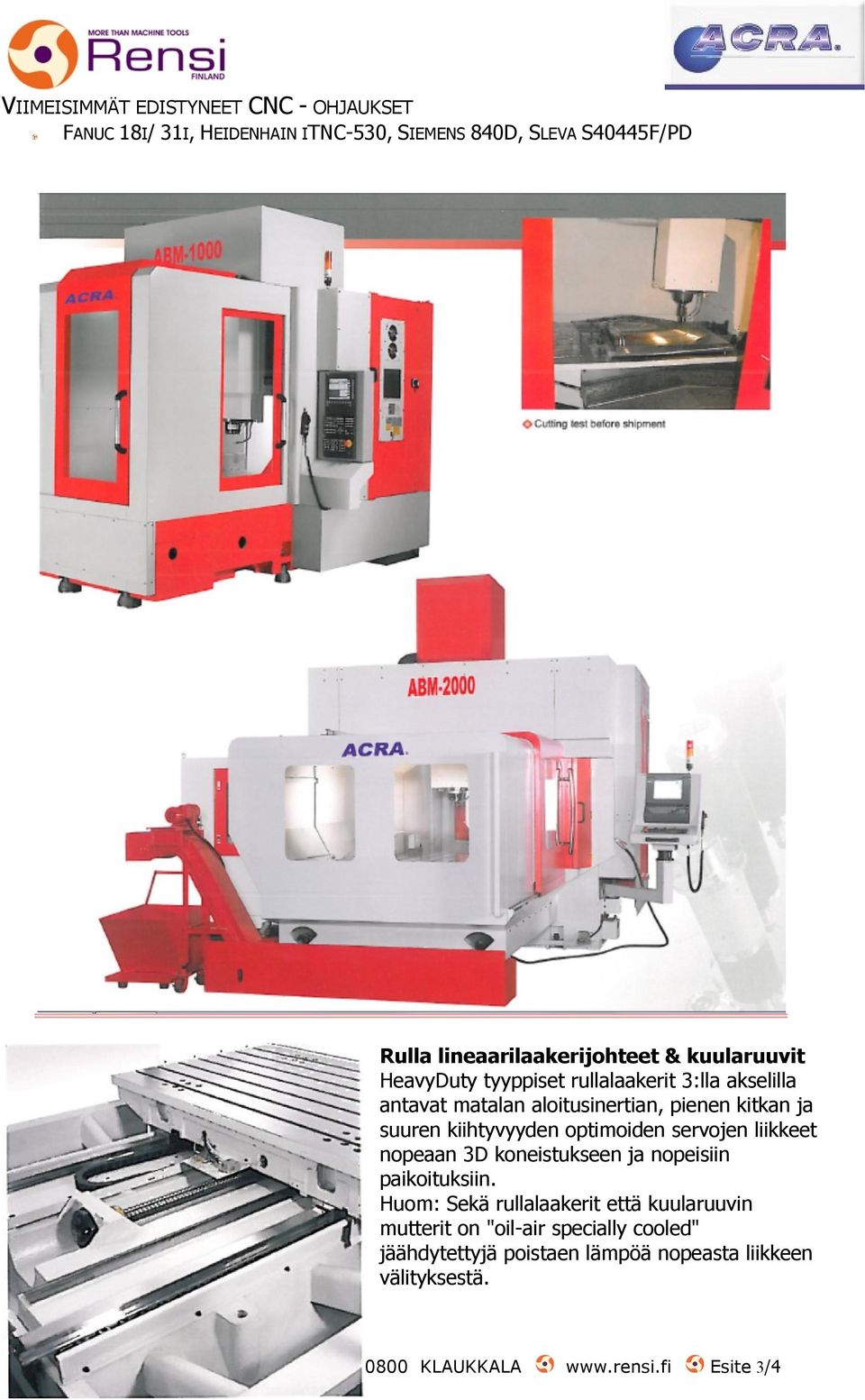

3 VIIMEISIMMÄT EDISTYNEET CNC - OHJAUKSET FANUC 18I/ 31I, HEIDENHAIN ITNC-530, SIEMENS 840D, SLEVA S40445F/PD Rulla lineaarilaakerijohteet & kuularuuvit HeavyDuty tyyppiset rullalaakerit 3:lla akselilla antavat matalan aloitusinertian, pienen kitkan ja suuren kiihtyvyyden optimoiden servojen liikkeet nopeaan 3D koneistukseen ja nopeisiin paikoituksiin. Huom: Sekä rullalaakerit että kuularuuvin mutterit on "oil-air specially cooled" jäähdytettyjä poistaen lämpöä nopeasta liikkeen välityksestä. Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 3/4

optimoiden servojen liikkeet nopeaan 3D koneistukseen ja nopeisiin paikoituksiin.

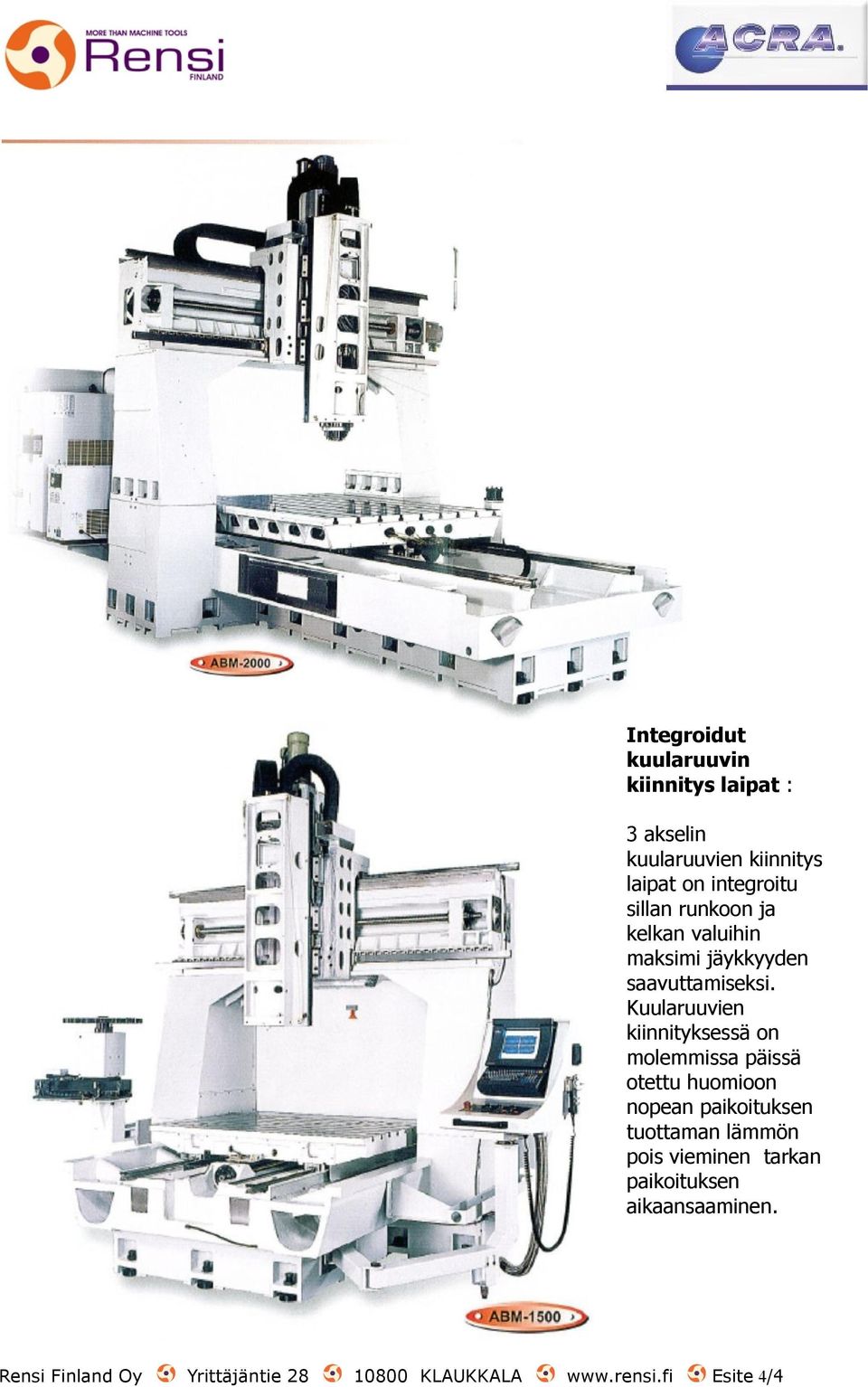

4 Integroidut kuularuuvin kiinnitys laipat : 3 akselin kuularuuvien kiinnitys laipat on integroitu sillan runkoon ja kelkan valuihin maksimi jäykkyyden saavuttamiseksi. Kuularuuvien kiinnityksessä on molemmissa päissä otettu huomioon nopean paikoituksen tuottaman lämmön pois vieminen tarkan paikoituksen aikaansaaminen. Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 4/4

Kuularuuvien kiinnityksessä on molemmissa päissä otettu huomioon nopean paikoituksen tuottaman

5 Automaattiinen työkalun vaihtaja Vakiovarusteena on 16 paikkainen levy tyyppinen työkalunvaihtaja Lastujen ja nesteen poisto Pohja valuissa on kaksois urat lastuille ja nesteille ja urien molemmissa päissä on huuhtelu suuttimet sekä sillan alla on yksi huuhtelusuutin kantaen lastut tehokkaasti edessä olevaan kuljettimeen. Kompaktit ja puhtaat suojat Selkeä piirteiset täyudet suojat pitävät nestee ja lastut poiss ja ympäristön puhtaana ja siistinä. Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 5/4

huuhtelusuutin kantaen lastut tehokkaasti edessä olevaan kuljettimeen.

6 Kuularuuvien keskusjäähdytys X- & Y-akseleilla on vakiovaruste. Jäähdytysjärjestelmä pitää ruuvit tasalämpöisinä ja takaa suurissa nopeuksissa tarkkuuden. Erinomainen lastujen ja jäähdytysnesteen jatkuvalla rungon ja pedin putsaamisellla ja lastunkuljettimella. Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 6/4

7 Suojat Built-IN motor spindles - Suoravetokarat Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 7/4

8 Malli ABM-1000 ABM-1500 ABM-2000 Pöytä : Koo 1220 mm x 600mm 1600 mm x 1000mm 2100 mm x 1600mm T-ura 18 mm x 5 x 100 mm 18 mm x 7 x 125 mm 18 mm x 9 x 180 mm Suurin kuorma 1500 kg 2000 kg 6000 kg Liikematkat : X-akseli 1100 mm pöytä e-t mm pöytä e-t 2200 mm pöytä e-t Y-akseli 600 mm kara v-o 1000 mm kara v-o 1750 mm kara v-o Z-akslei 500 mm kara y-a 650 mm kara y-a Etäisyys : Pylväiden väli 700 mm 1750 mm Kara - pöytä 35 mm mm 211 mm mm (huom) Kara : (built.in motor spindle) Moottori 15 kw 15 kw aina 30 kw:iin Kartio SK-A63 HSK-A63 (HSK-A100, BT /CAT#50) Nopeus rpm rpm aina rpm Syöttönopeudet : Lastuaminen Aina 10 metriä minuutissa Pikaliike X/Y/Z 36/36/36 m/min 30/30/30 m/min 24/30/30 m/min Minimi asetus mm Automaattinen työkalun vaihtaja : Työkaluja 16 Suurin Ø /pituus 80 mm / 250 mm Max työkalun paino 7 kg 7kg aina 12 kg asti Jäähdytysneste & voitelu : Säiliön tilavuus 200 litraa 300 litraa Paineilma 7 kgf /cm 2 Voitelusäiliö 4 litraa Tarkkuus : Paikoitus ±0.005 mm/ 300 mm Toistotarkkuus mm Ympyrämäisyys 0.01 mm/ 300 mm DIA Koneen nettopaino kg kg kg Huom: Etäisyys voi muuttua optinaalisilla karoilla VAKIOVARUSTEET 1. Täydellinen suoja katolla 6. Työvalo 2. Varreton ATC vaihtaja 7. Hälytysvalot 3. Jäähdytysnestejärjestelmä 8. Vaakitus levyt ja pultit 4. Karan ilmapuhallus 9. Huolto-& säätötyökalut 5. Auto voitelu rpm suoriavetokara & vesijäähdytys Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 8/4

väli 700 mm 1750 mm Kara - pöytä 35 mm - 535 mm 211 mm - 861 mm (huom) Kara : (built.

9 LISÄVARUSTEET 1. TYÖKALUN PITUUDEN&SÄTEEN MITTAUS 2. KAPPALEEN MITTAUS 3. KARAN LÄPI JÄÄHDYTYS 4. TYÖKALUN LASER M ITTAUS 5. CNC PYÖRÖPÖYTÄ 6. LINEEARI SAUVAT AKSELEILLE Rensi Finland Oy Yrittäjäntie KLAUKKALA Esite 9/4
