1 Koneistusyritysten kehittäminen Mittaustekniikka Mittaaminen ja mittavälineet Rahoittajaviranomainen: Satakunnan ELY-keskus

2 Yleistä Pidä työkalut erillään mittavälineistä Ilmoita rikkoutuneesta mittavälineestä Opettele mittavälineiden käyttö hyvin Säilytä mittavälineitä mittavälinekaapissa

3 Kalibrointi Kalibrointi on mittausvälineen mittausepävarmuuden määritystä. Kalibrointitoiminta on osa laadunohjausta Kalibrointi suoritetaan säännöllisin väliajoin.

4

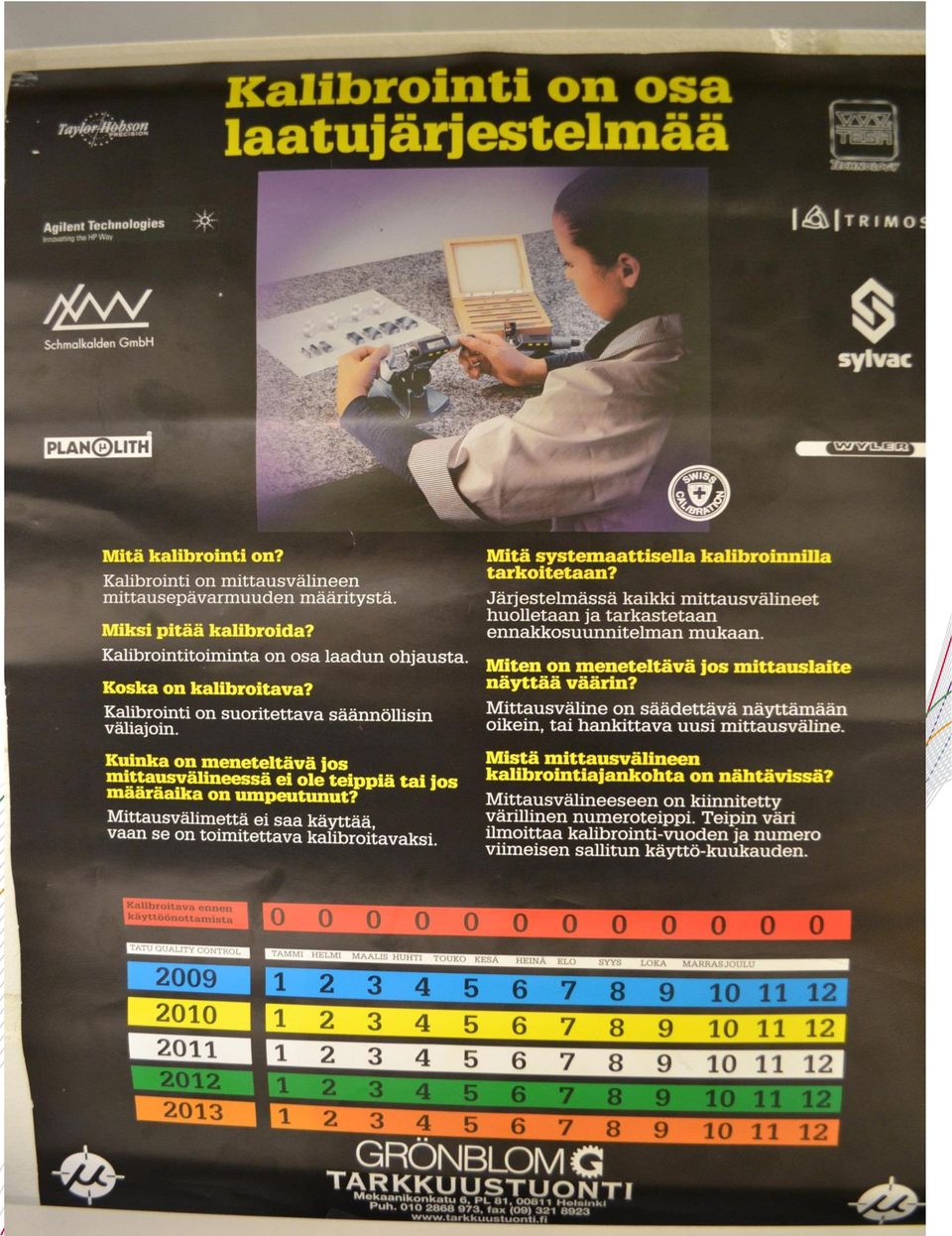

5 Mittausvälineeseen on kiinnitetty värillinen tarra. Tarran väri ilmoittaa käyttövuoden ja numero kuukauden, mihin asti kalibrointi on voimassa Käyttäjä on velvollinen huolehtimaan, että mittavälineet ovat kunnossa ja asianmukaisesti kalibroitu Kalibroimattomissa mittavälineissä on mahdollisesti punainen nolla tarra

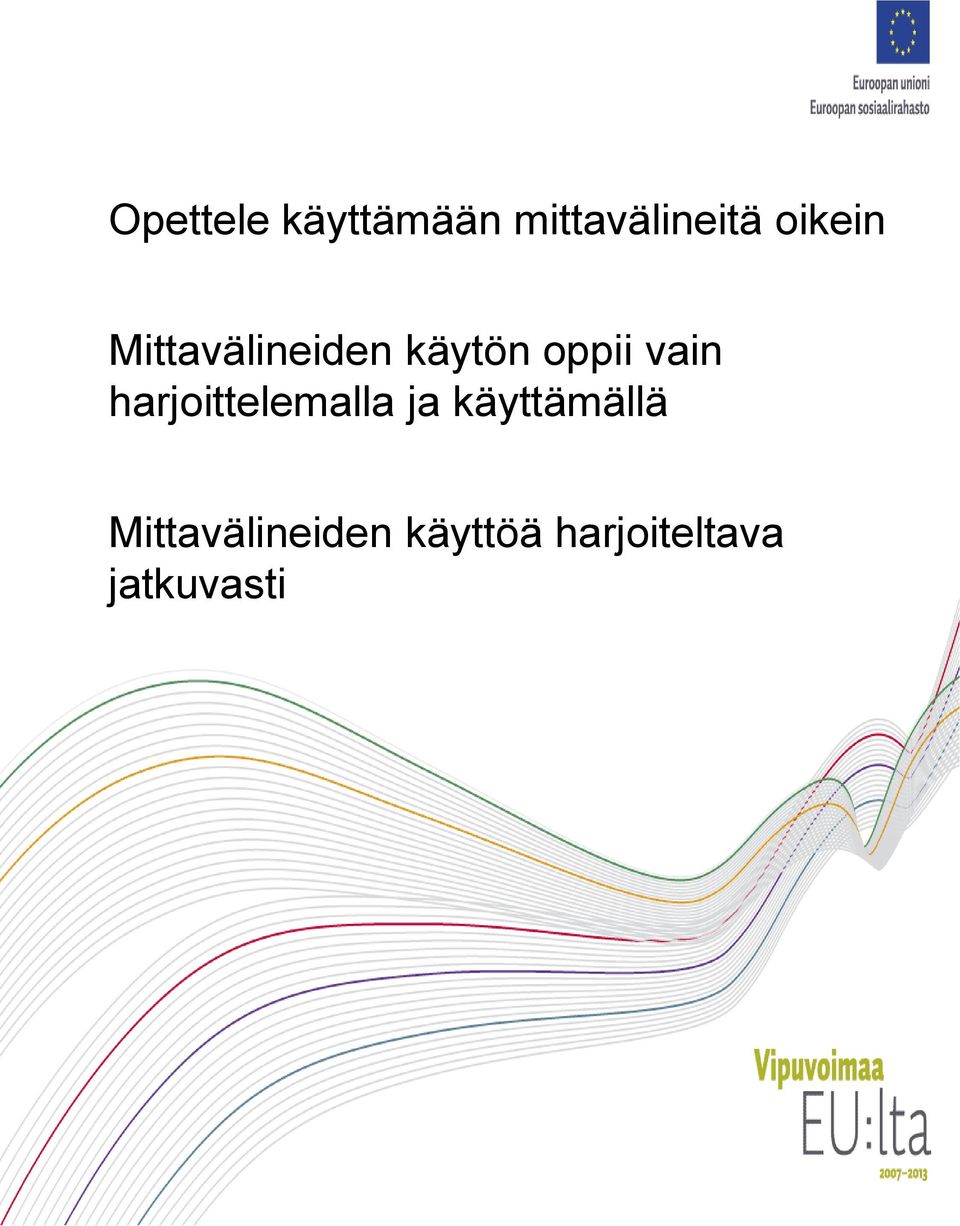

6 Opettele käyttämään mittavälineitä oikein Mittavälineiden käytön oppii vain harjoittelemalla ja käyttämällä Mittavälineiden käyttöä harjoiteltava jatkuvasti

7 Mittavälineiden valinta Vaikuttavat tekijät: Mitattava kohde ja sen toleranssit Dokumentointi Erityisolosuhteet esim. mittaukset kylmissä tai kuumissa paikoissa Asiakkaan vaatimukset

8 Mittausvirheet Systemaattiset virheet Satunnaiset virheet Karkeat virheet

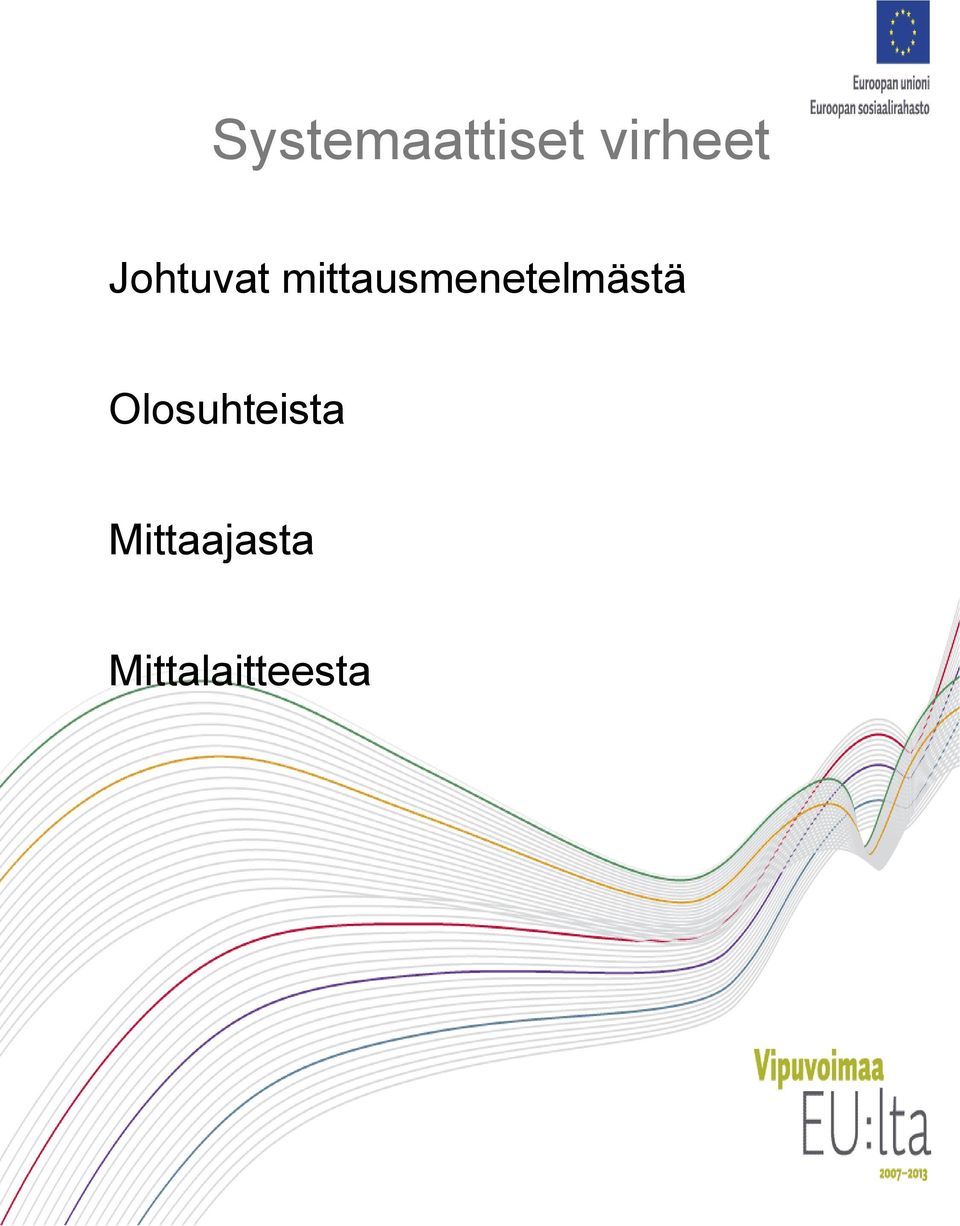

9 Systemaattiset virheet Johtuvat mittausmenetelmästä Olosuhteista Mittaajasta Mittalaitteesta

10 Korjausmenetelmät Opetellaan käyttämään mittavälineitä oikein Pyritään parantamaan mittausolosuhteita Koulutetaan mittaajaa Huolehditaan mittalaitteet kuntoon

11 Satunnaiset virheet Virheillä ei ole tiettyä suuruutta tai suuntaa Virheet vaihtelevat mittauksesta toiseen

12 Korjausmenetelmät Parannetaan olosuhteita ja menetelmiä Toistetaan mittaus useita kertoja ja lasketaan keskiarvo

13 Karkeat virheet Johtuvat vääristä menetelmistä Huolimattomuudesta Laitteiden kunnosta

14 Korjausmenetelmät Pidetään mittavälineet kunnossa Huolehditaan mittaajien koulutuksesta Painotetaan käyttäjän vastuuta

15 Yleisimmät virhelähteet Lämpötilaerot Työkappaleen virheet Asentovirheet Mittausvälineet Mittaaja

16 Rullamitta

17 Käyttökohteet Hyvä apuväline karkeaan mittaukseen Helppo tarkistaa raaka-aineiden pituuksia Rullamitan lukematarkkuus on 1mm Sopivat parhaiten suurehkojen kappaleiden epätarkkaan mittaukseen

18 Manuaalinen työntömitta

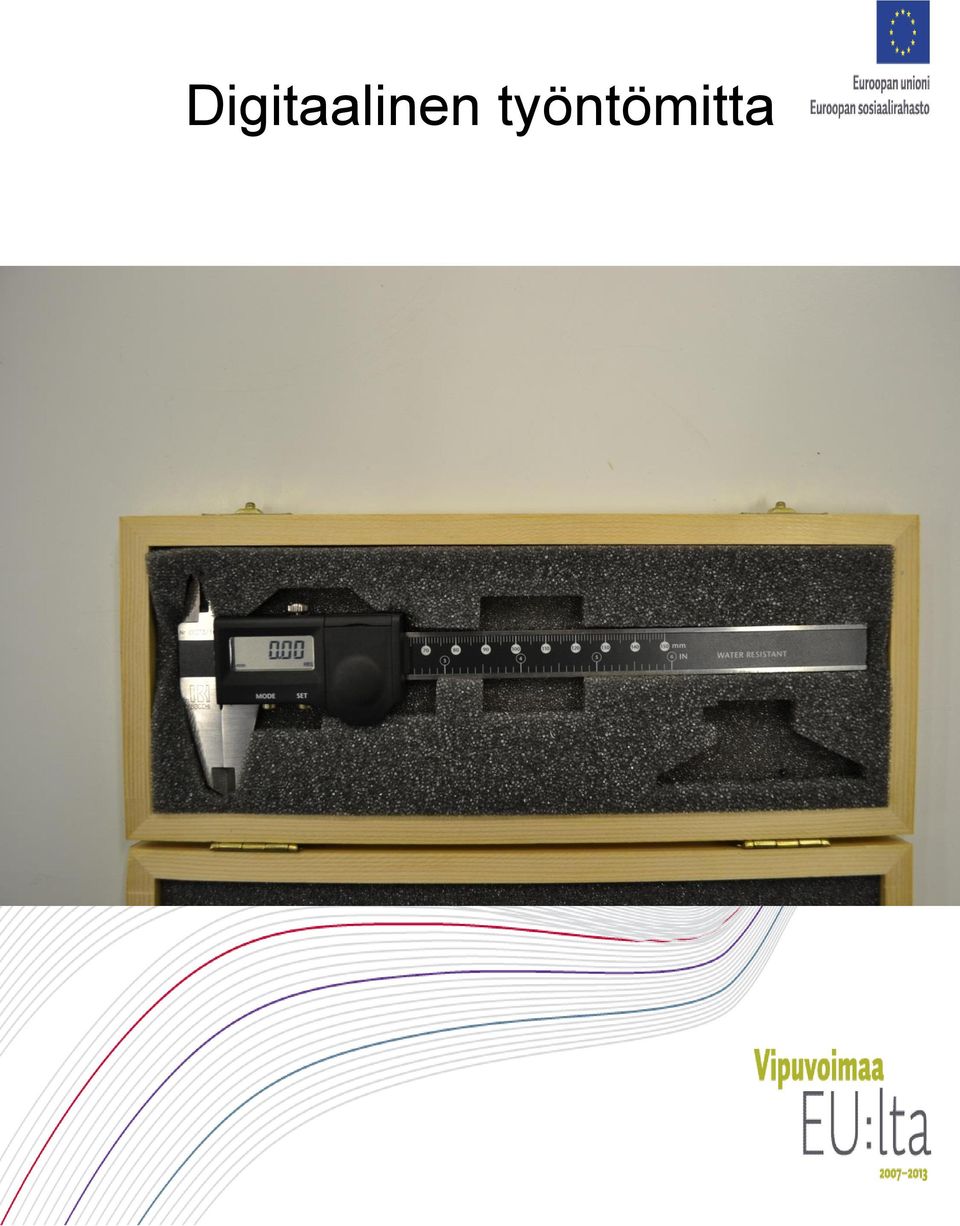

19 Digitaalinen työntömitta

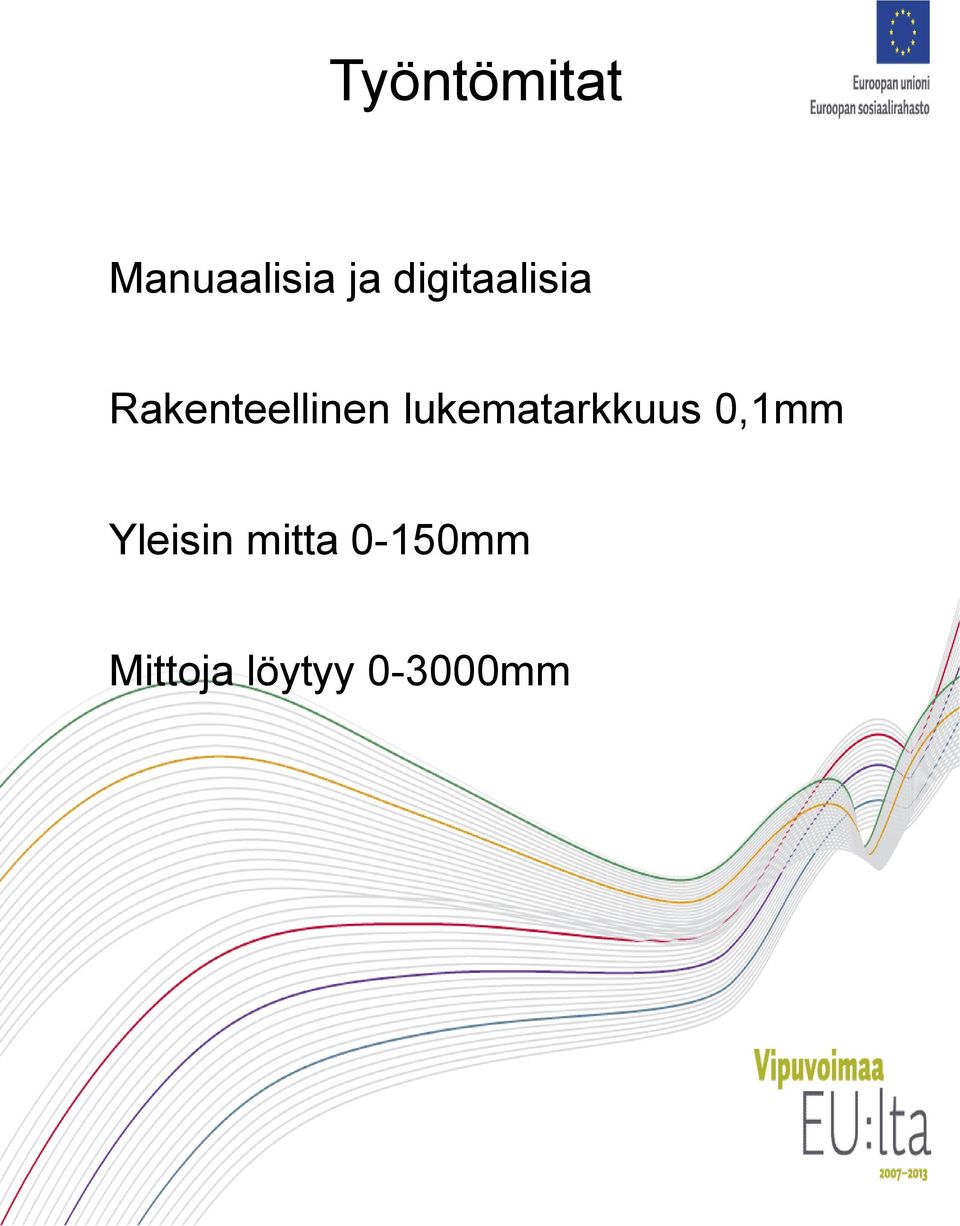

20 Työntömitat Manuaalisia ja digitaalisia Rakenteellinen lukematarkkuus 0,1mm Yleisin mitta 0-150mm Mittoja löytyy mm

21 Työntömitan tarkistus Tarkista mitan mittauspinnat ja tarkkuus Katso valoa vasten, että mitan leuat menevät yhteen, jo 0,05mm rako voidaan havaita silmällä valoa vasten katsottaessa

22 Työntömitan käyttö Poista mitattavista kohdista mahdolliset purseet ja puhdista kappale huolellisesti Aseta mitattava kappale mahdollisimman lähelle mittaleukojen juurta. Lue mittaustulos kappaleen ollessa leukojen välissä, mikäli se on mahdollista

23 Käyttökohteet Ulkopuolinen mittaus Sisäpuolinen mittaus Olakkeen mittaus Syvyyden mittaus

24 Työntömittaa tarvitaan päivittäin Muista käyttää sitä myös apuna tarkkoja mittoja mitattaessa, sen avulla pystyt välttämään mikrometreillä mitattaessa helposti tapahtuvan puolen millimetrin lukemavirheen

25 Syvyystyöntömitta

26 Syvyysmikrometri

27 Erikoistyöntömitat

28 Erikoistyöntömitta

29 Käyttökohteet Urien mittaukseen Seinämän paksuuksien mittaukseen Syvyyksien mittaukseen Muodoltaan monimutkaisten kappaleiden mittaukseen

30 Mikrometrit Kaarimikrometrit Syvyysmikrometrit Kierremikrometrit Kolmipistemikrometrit

31 Manuaalinen kaarimikrometri

32 Digitaalinen kaarimikrometri

33 Teline mikrometrille

34 Kaarimikrometri Ulkopuolisten pituuksien ja halkaisijoiden mittaamiseen Löytyy erikokoisia 0-25mm, 25-50mm jne.

35 Yleistä tietoa Manuaalisia ja digitaalisia mikroja Rakenteellinen mittatarkkuus 0,01mm Mittarumpu siirtyy yhdellä kierroksella 0,5mm Asteikkomerkin yläpuolella täydet millit ja alapuolella puolet millimetrit Mitassa kiinteä sekä liikkuva mittauskärki

36 Kaarimikrometrin käyttö Tarkista mitan kunto Tarkista mikrometrin nollaus mittasauvalla tai mittapalalla Käsittele mittaa huolella, älä jätä koneen päälle äläkä lämpimään paikkaan

37 Säilytä mittaa kotelossa Pidä mitta puhtaana Huomioi, että lämpötila muuttaa mittatulosta

38 Kierremikrometri

39 Kierremikrometrin kärjet

40 Kierremikrometrin tarkistussauva

41 Kierremikrometrin käyttö Ennen mittaamista tarkista piirustuksesta tai kierretaulukosta kierteen nousu Vaihda mittaan oikealla nousulla olevat kärjet ja tarkista mittapalalla Tarkista myös, että mittapalasta löytyy oikea astemerkintä

42 Kolmipistemikro

43 Kolmipistemikrosarja

44 Digitaalinen kolmipistemikro

45 Yleistä tietoa Reikien mittaukseen Rakenteellinen mittatarkkuus 0,01mm Mittausalue vaihtelee 2-300mm

46 Kolmipistemikrometrin tarkistus Tarkista mitan kunto ja puhtaus Tarkista mitan nollaus mittarenkaaseen Säädä tarvittaessa

47 Mittakello magneettijalalla

48 Mittakello

49 Mittakellon käyttö Puhdista Toistovirheen tarkistus Tarkista onko kärki kiinni

50 Yleistä tietoa Lukematarkkuus 0,01mm Epäkeskeisyyden tarkistus Heiton tarkistus Vertailumittaus

51 Mittakellot Soveltuvat mittojen ja muotojen tarkistukseen Voidaan käyttää jalustan kanssa sellaisenaan Kellon jalkana yleensä magneettijalka

52 Mittapalasarja

53 Mittapalat Teräksisiä Keraamisia ( lämpötila ei vaikuta) Löytyy erilaisilla tarkkuusasteilla olevia

54 Mittapalojen imeyttäminen Puhdista mittapalat huolellisesti Mittapalojen mittapintojen päät painetaan toisiaan vasten Mittapalat työnnetään toistensa kohdalle samalla kiertäen ja painaen paloja kevyesti vastakkain

55 Mittapalojen käsittely ja hoito Mittapinnat eivät saa vahingoittua, reunoissa olevat terävät lovet poistetaan äärimmäisen hienolla kivellä Säilytetään kotelossa Mittapinnat on puhdistettava huolellisesti ennen käyttöä

56 Mittapalojen käsittely ja hoito Käytön jälkeen mittapalat puhdistetaan, sillä kädestä erittyvä hiki on syövyttävää Puhdistuksen jälkeen mittapaloja on käsiteltävä puhtain, kuivin käsin pitämällä kiinni reunoista, ei koskaan mittapinnoista

57 Mittapalojen käyttö Uran levyden tarkistus Mittausvälineiden tarkistus Vertailumittaus Siniviivaimen yhteydessä

58 Kierretulkit

59 Käyttö Kierteiden mittaukseen Tulkissa meno ja hylky pää Tarkista tulkista oikea kierremerkintä

60 Rengastulkit

61 Käyttökohteet Reikäkellon tarkistukseen Urakellon tarkistukseen Matalanreiänkellon tarkistukseen

62 Kartiotulkkeja

63 Käyttö Kartioiden mittaamiseen Puhdista mitattava reikä hyvin Puhdista tulkki ennen mittausta

64 Mittakone

65 Yleistä tietoa 3D-mittauskone eli koordinaattimittauskone Lukematarkkuus 0,001mm Monimutkaisten työkappaleiden tarkistukseen Koneesta suora yhteys tietokoneeseen Mittatulokset saadaan tallennettua
