Mahrlights. Alkaen j 68,-- MarCal. Digitaalinen Työntömitta 16 ER. Ale niin kauan kuin tavaraa riittää!

Transkriptio

1 - + Mahrlights TARJOUSHINNAT VOIMASSA 31. TOUKOKUU 2014 SAAKKA MarCal. Digitaalinen Työntömitta 16 ER REFERENSSIJÄRJESTELMÄLLÄ Alkaen j 68,-- Ale niin kauan kuin tavaraa riittää!

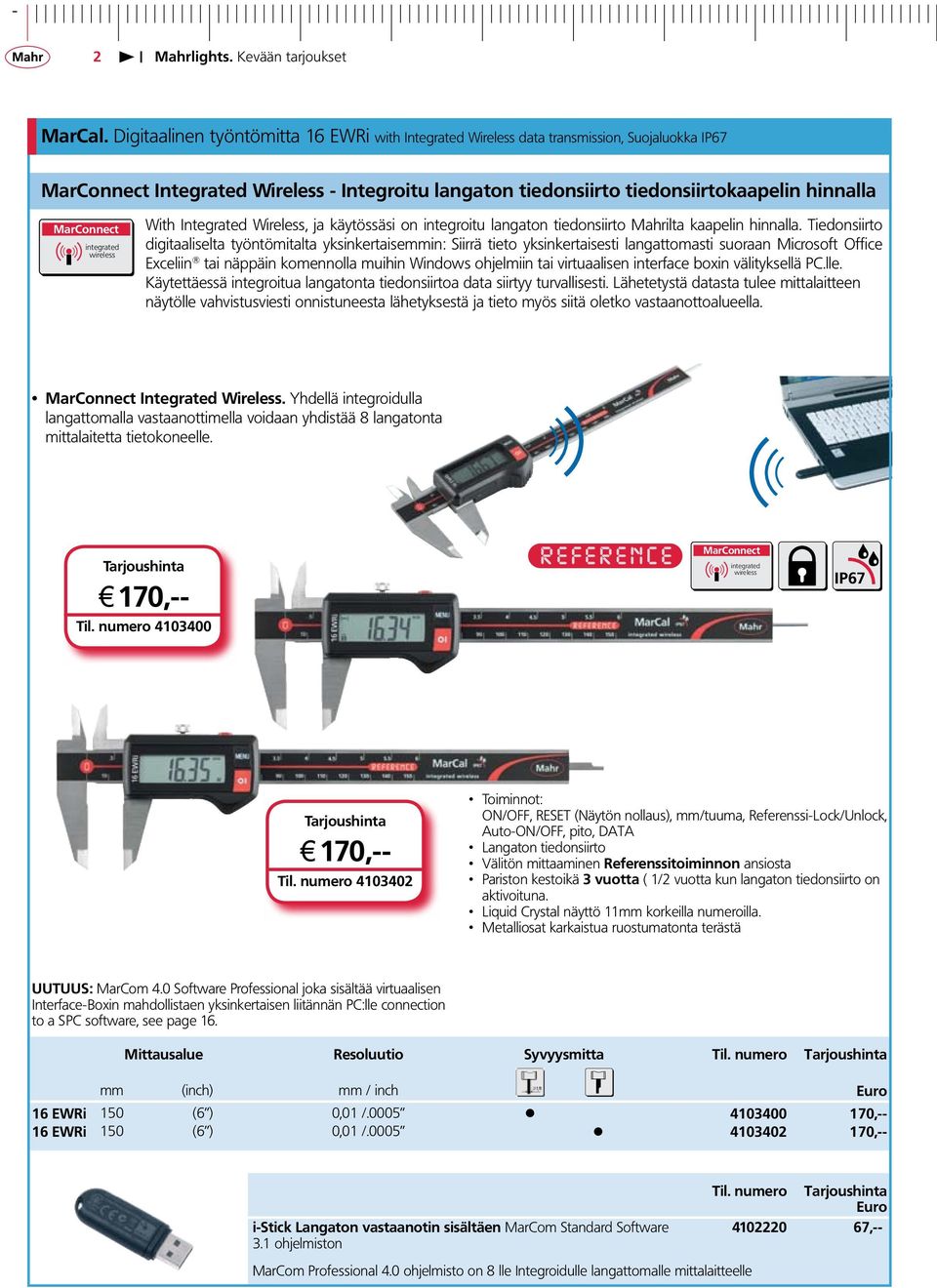

2 - 2 MarCal. Digitaalinen työntömitta 16 EWRi with Integrated Wireless data transmission, Suojaluokka IP67 Integrated Wireless - Integroitu langaton tiedonsiirto tiedonsiirtokaapelin hinnalla integrated wireless With Integrated Wireless, ja käytössäsi on integroitu langaton tiedonsiirto Mahrilta kaapelin hinnalla. Tiedonsiirto digitaaliselta työntömitalta yksinkertaisemmin: Siirrä tieto yksinkertaisesti langattomasti suoraan Microsoft Office Exceliin tai näppäin komennolla muihin Windows ohjelmiin tai virtuaalisen interface boxin välityksellä PC.lle. Käytettäessä integroitua langatonta tiedonsiirtoa data siirtyy turvallisesti. Lähetetystä datasta tulee mittalaitteen näytölle vahvistusviesti onnistuneesta lähetyksestä ja tieto myös siitä oletko vastaanottoalueella. Integrated Wireless. Yhdellä integroidulla langattomalla vastaanottimella voidaan yhdistää 8 langatonta mittalaitetta tietokoneelle. j 170,-- Til. numero integrated wireless IP67 j 170,-- Til. numero Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/Unlock, Auto-ON/OFF, pito, DATA Langaton tiedonsiirto Välitön mittaaminen Referenssitoiminnon ansiosta Pariston kestoikä 3 vuotta ( 1/2 vuotta kun langaton tiedonsiirto on aktivoituna. Liquid Crystal näyttö 11mm korkeilla numeroilla. Metalliosat karkaistua ruostumatonta terästä UUTUUS: MarCom 4.0 Software Professional joka sisältää virtuaalisen Interface-Boxin mahdollistaen yksinkertaisen liitännän PC:lle connection to a SPC software, see page 16. Mittausalue Resoluutio Syvyysmitta Til. numero mm (inch) mm / inch Euro 16 EWRi 150 (6 ) 0,01 / ,-- 16 EWRi 150 (6 ) 0,01 / ,-- i-stick Langaton vastaanotin sisältäen MarCom Standard Software 3.1 ohjelmiston Til. numero Euro ,-- MarCom Professional 4.0 ohjelmisto on 8 lle Integroidulle langattomalle mittalaitteelle

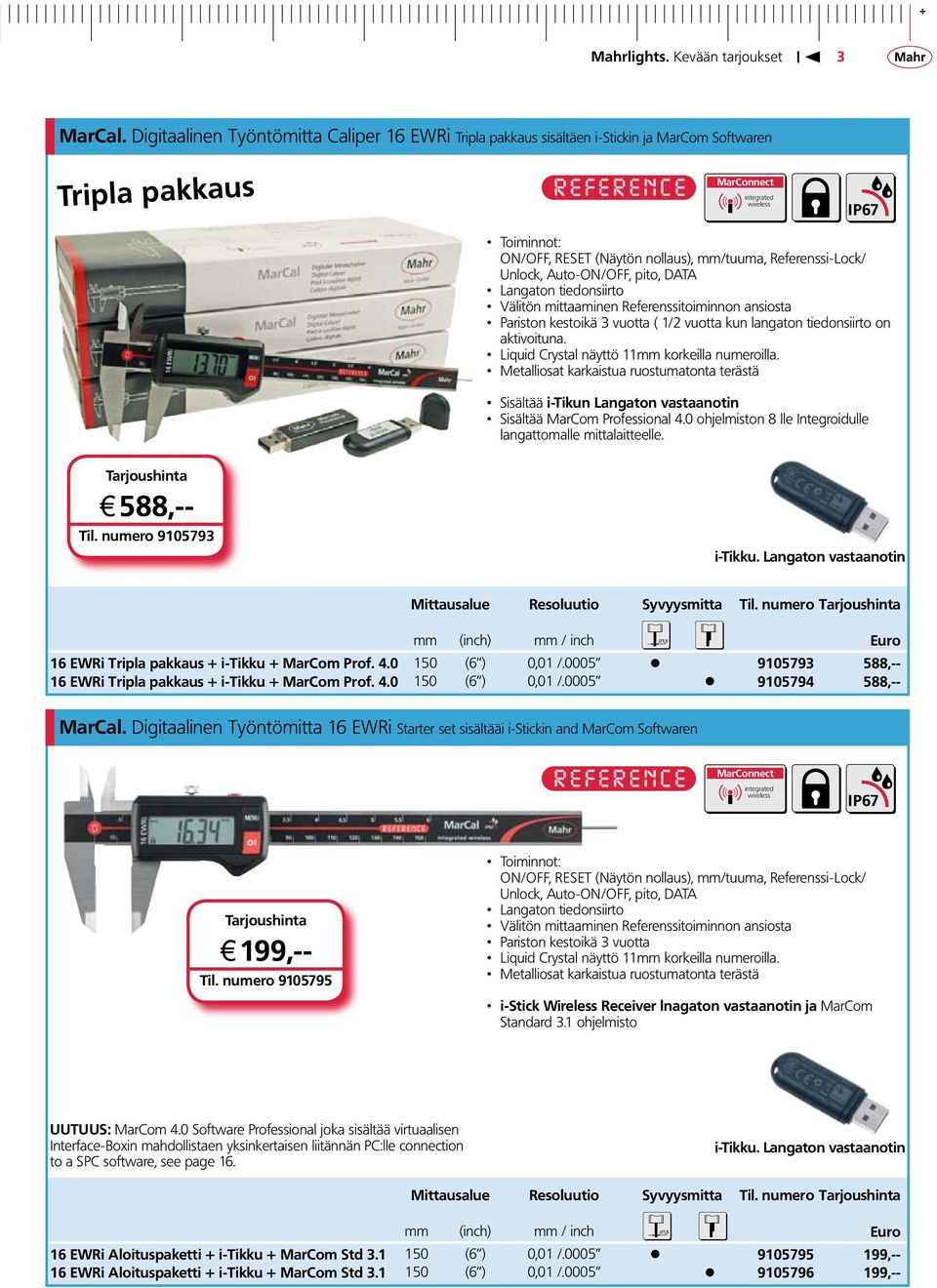

3 + 3 MarCal. Digitaalinen Työntömitta Caliper 16 EWRi Tripla pakkaus sisältäen i-stickin ja MarCom Softwaren Tripla pakkaus integrated wireless IP67 Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/ Unlock, Auto-ON/OFF, pito, DATA Langaton tiedonsiirto Välitön mittaaminen Referenssitoiminnon ansiosta Pariston kestoikä 3 vuotta ( 1/2 vuotta kun langaton tiedonsiirto on aktivoituna. Liquid Crystal näyttö 11mm korkeilla numeroilla. Metalliosat karkaistua ruostumatonta terästä Sisältää i-tikun Langaton vastaanotin Sisältää MarCom Professional 4.0 ohjelmiston 8 lle Integroidulle langattomalle mittalaitteelle. j 588,-- Til. numero i-tikku. Langaton vastaanotin Mittausalue Resoluutio Syvyysmitta Til. numero mm (inch) mm / inch Euro 16 EWRi Tripla pakkaus + i-tikku + MarCom Prof (6 ) 0,01 / ,-- 16 EWRi Tripla pakkaus + i-tikku + MarCom Prof (6 ) 0,01 / ,-- MarCal. Digitaalinen Työntömitta 16 EWRi Starter set sisältääi i-stickin and MarCom Softwaren integrated wireless IP67 j 199,-- Til. numero Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/ Unlock, Auto-ON/OFF, pito, DATA Langaton tiedonsiirto Välitön mittaaminen Referenssitoiminnon ansiosta Pariston kestoikä 3 vuotta Liquid Crystal näyttö 11mm korkeilla numeroilla. Metalliosat karkaistua ruostumatonta terästä i-stick Wireless Receiver lnagaton vastaanotin ja MarCom Standard 3.1 ohjelmisto UUTUUS: MarCom 4.0 Software Professional joka sisältää virtuaalisen Interface-Boxin mahdollistaen yksinkertaisen liitännän PC:lle connection to a SPC software, see page 16. i-tikku. Langaton vastaanotin Mittausalue Resoluutio Syvyysmitta Til. numero mm (inch) mm / inch Euro 16 EWRi Aloituspaketti + i-tikku + MarCom Std (6 ) 0,01 / ,-- 16 EWRi Aloituspaketti + i-tikku + MarCom Std (6 ) 0,01 / ,--

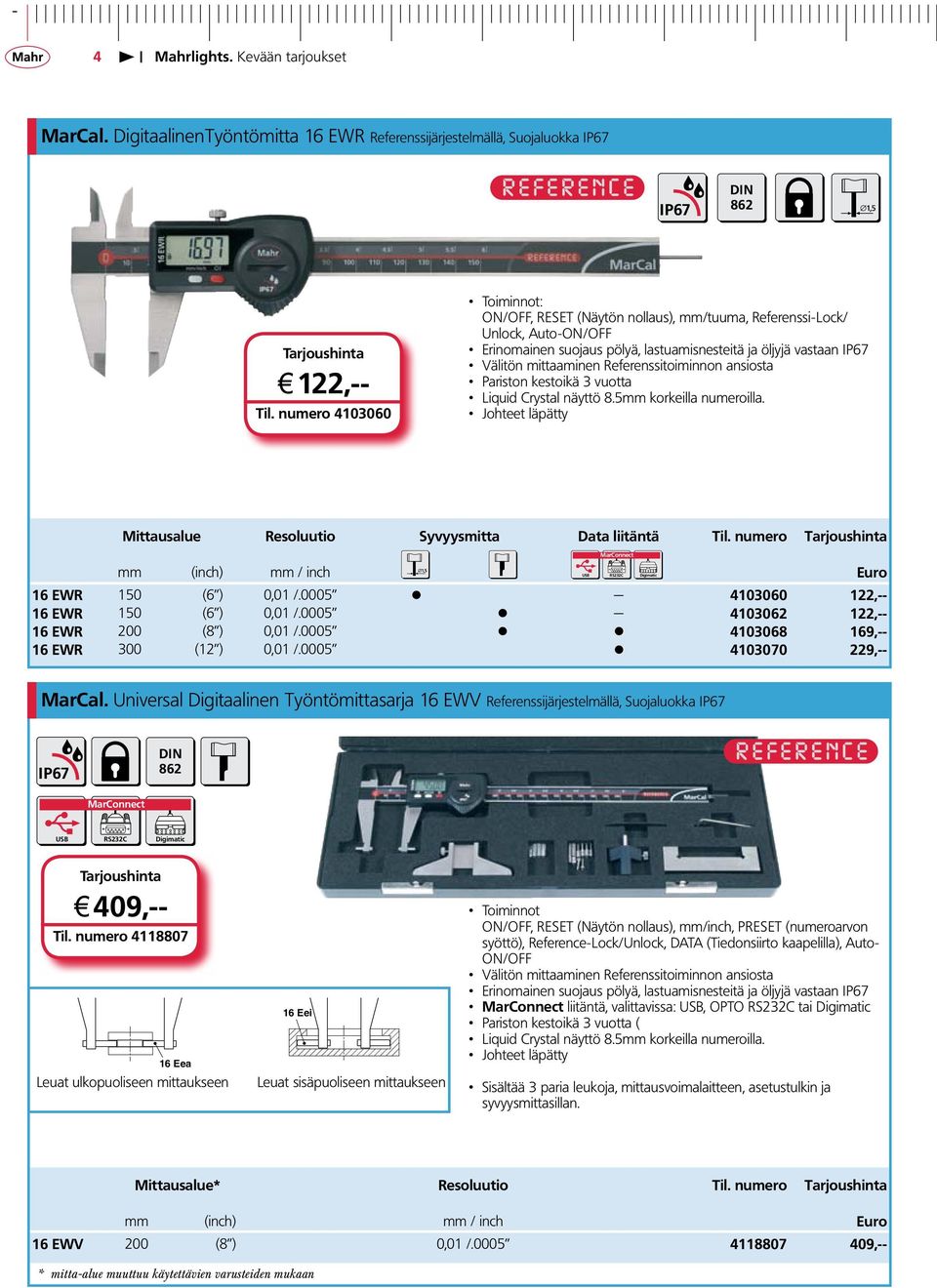

4 - 4 MarCal. DigitaalinenTyöntömitta 16 EWR Referenssijärjestelmällä, Suojaluokka IP67 IP67 DIN 862 j 122,-- Til. numero Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/ Unlock, Auto-ON/OFF Erinomainen suojaus pölyä, lastuamisnesteitä ja öljyjä vastaan IP67 Välitön mittaaminen Referenssitoiminnon ansiosta Pariston kestoikä 3 vuotta Liquid Crystal näyttö 8.5mm korkeilla numeroilla. Johteet läpätty Mittausalue Resoluutio Syvyysmitta Data liitäntä Til. numero mm (inch) mm / inch Digimatic Euro 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 200 (8 ) 0,01 / ,-- 16 EWR 300 (12 ) 0,01 / ,-- MarCal. Universal Digitaalinen Työntömittasarja 16 EWV Referenssijärjestelmällä, Suojaluokka IP67 IP67 DIN 862 Digimatic j 409,-- Til. numero Eea Leuat ulkopuoliseen mittaukseen 16 Eei Leuat sisäpuoliseen mittaukseen Toiminnot ON/OFF, RESET (Näytön nollaus), mm/inch, PRESET (numeroarvon syöttö), Reference-Lock/Unlock, DATA (Tiedonsiirto kaapelilla), Auto- ON/OFF Välitön mittaaminen Referenssitoiminnon ansiosta Erinomainen suojaus pölyä, lastuamisnesteitä ja öljyjä vastaan IP67 liitäntä, valittavissa:, OPTO tai Digimatic Pariston kestoikä 3 vuotta ( Liquid Crystal näyttö 8.5mm korkeilla numeroilla. Johteet läpätty Sisältää 3 paria leukoja, mittausvoimalaitteen, asetustulkin ja syvyysmittasillan. Mittausalue* Resoluutio Til. numero mm (inch) mm / inch Euro 16 EWV 200 (8 ) 0,01 / ,-- * mitta-alue muuttuu käytettävien varusteiden mukaan

5 + 5 MarCal. Digitaalinen Työntömitta 16 ER Referenssijärjestelmällä. Digimatic DIN 862 alk j 68,-- Til. numero Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/ Unlock, Auto-ON/OFF Välitön mittaaminen Referenssitoiminnon ansiosta liitäntä, valittavissa:, OPTO tai Digimatic Pariston kestoikä 3 vuotta Liquid Crystal näyttö 8.5mm korkeilla numeroilla Metalliosat karkaistua ruostumatonta teräst Ale niin kauan kuin varastoa riittää! Mittausalue Resoluutio Syvyysmitta Til. numero mm (inch) mm / inch Euro 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,-- 16 ER 200 (8 ) 0,01 / ,-- 16 ER 300 (12 ) 0,01 / ,-- MarCal. Digitaalinen Työntömitta 16 ER Tripla pakkaus Digimatic DIN 862 Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/tuuma, Referenssi-Lock/ Unlock, Auto-ON/OFF Välitön mittaaminen Referenssitoiminnon ansiosta liitäntä, valittavissa:, OPTO tai Digimatic Pariston kestoikä 3 vuotta ( Liquid Crystal näyttö 8.5mm korkeilla numeroilla. Metalliosat karkaistua ruostumatonta teräst Tripla pakkaus j 199,-- Til. numero Ale niin kauan kuin varastoa riittää! Mittausalue Resoluutio Syvyysmitta Til. numero mm (inch) mm / inch Euro 16 ER Tripla pakkaus 150 (6 ) 0,01 / ,-- 16 ER Tripla pakkaus 150 (6 ) 0,01 / ,--

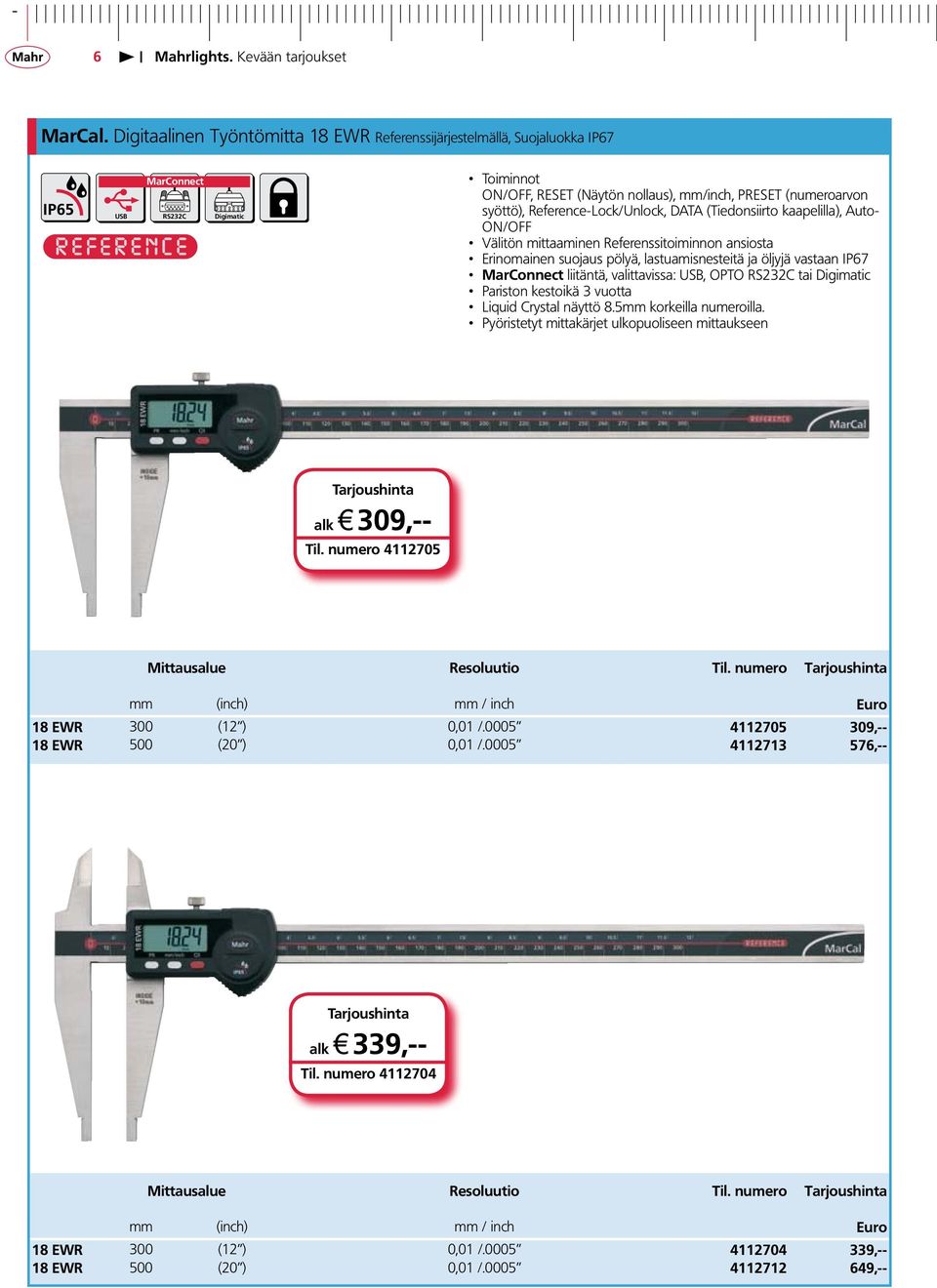

6 - 6 MarCal. Digitaalinen Työntömitta 18 EWR Referenssijärjestelmällä, Suojaluokka IP67 IP65 Digimatic Toiminnot ON/OFF, RESET (Näytön nollaus), mm/inch, PRESET (numeroarvon syöttö), Reference-Lock/Unlock, DATA (Tiedonsiirto kaapelilla), Auto- ON/OFF Välitön mittaaminen Referenssitoiminnon ansiosta Erinomainen suojaus pölyä, lastuamisnesteitä ja öljyjä vastaan IP67 liitäntä, valittavissa:, OPTO tai Digimatic Pariston kestoikä 3 vuotta Liquid Crystal näyttö 8.5mm korkeilla numeroilla. Pyöristetyt mittakärjet ulkopuoliseen mittaukseen alk j 309,-- Til. numero Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,-- alk j 339,-- Til. numero Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,--

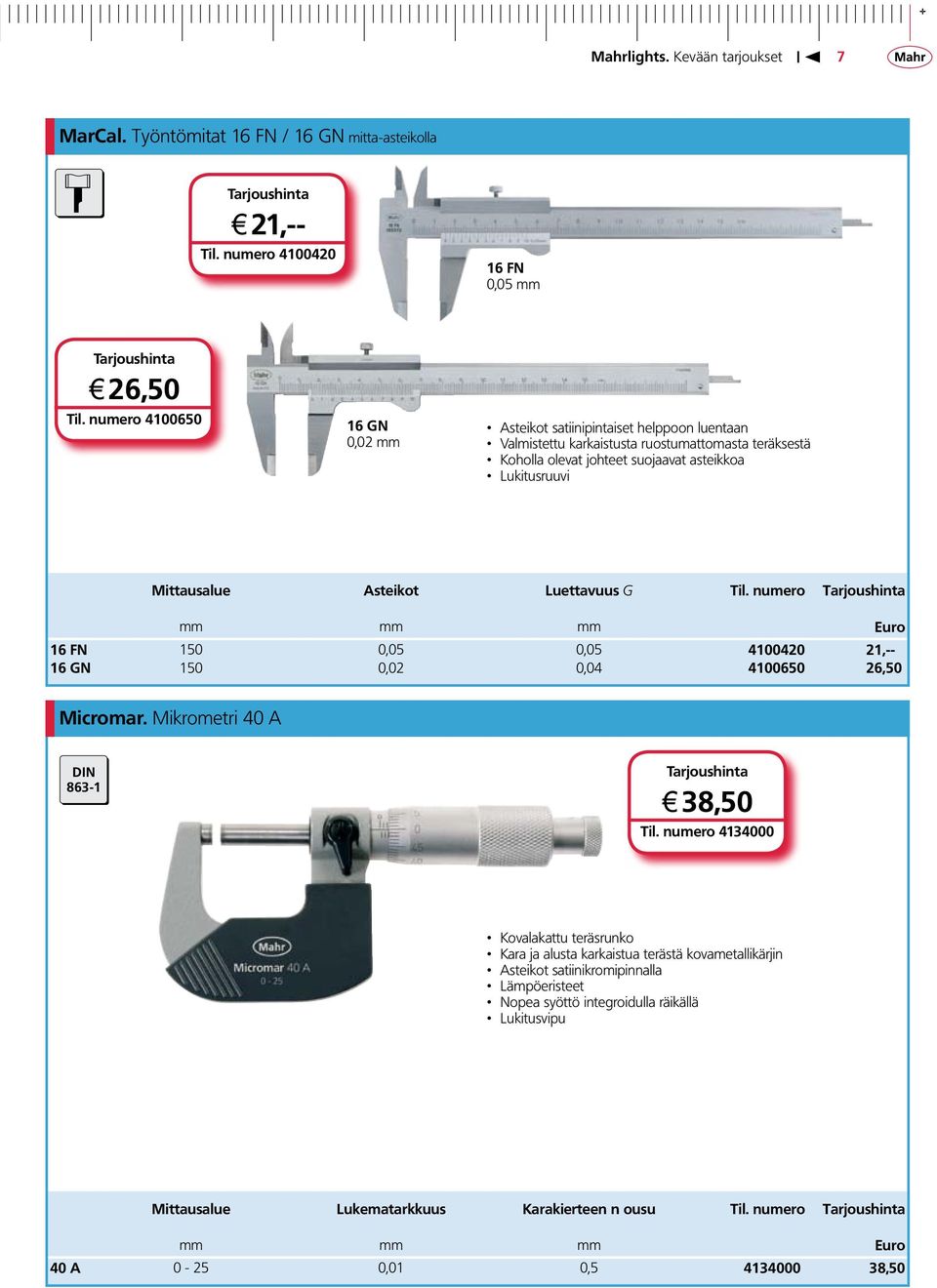

7 + 7 MarCal. Työntömitat 16 FN / 16 GN mitta-asteikolla j 21,-- Til. numero FN 0,05 mm j 26,50 Til. numero GN 0,02 mm Asteikot satiinipintaiset helppoon luentaan Valmistettu karkaistusta ruostumattomasta teräksestä Koholla olevat johteet suojaavat asteikkoa Lukitusruuvi Mittausalue Asteikot Luettavuus G Til. numero mm mm mm Euro 16 FN 150 0,05 0, ,-- 16 GN 150 0,02 0, ,50 Micromar. Mikrometri 40 A DIN j 38,50 Til. numero Kovalakattu teräsrunko Kara ja alusta karkaistua terästä kovametallikärjin Asteikot satiinikromipinnalla Lämpöeristeet Nopea syöttö integroidulla räikällä Lukitusvipu Mittausalue Lukematarkkuus Karakierteen n ousu Til. numero mm mm mm Euro 40 A ,01 0, ,50

8 - 8 Micromar. Mikrometri integroidulla osoitin vertailulla 40 F DIN j 619,-- Til. numero Kromipinnoitettu teräsrunko lämpöeristeillä Maksimaalisen stabiili Irrotettavat alustat ja kovametalliset mittauspinnat antavat maksimaalisen kulumiskestävyyden Mittauskara ruostumatonta terästä, läpikarkaistu ja hiottu, lukittavissa vakioitu mittausvoima Mittausalue Takaisinveto Mittaustasot Til. numero Tasaisuus Yhdensuuntaisuus mm mm µm µm Euro 40 F , ,-- 40 F , ,-- Micromar. Digitaalinen Mikrometri 40 ER / Digitaalinen Mikrometri 40 EWR ABS IP40 j 119,-- Til. numero Toiminnot: RESET (Näytön nollaaminen suhteellisessa mittauksessa), ABS (Vaihto relatiivisesta absoluuttiseen mittaukseen), mm/inch, PRESET (lukuarvon syöttö) Välitön mittaaminen referenssijärjestelmän ansiosta Suuri kontrastinen LCD näyttö 8.5 mm korkein numeroin Kovalakattu teräsrunko, lämpöeristetty Mittakara sekä alusta ovat kovametallista IP65 j 149,-- Til. numero Mittausalue Resoluutio Tiedonsiirto Suojaluokka IP Til. numero mm mm / inch Digimatic Euro 40 ER ,001 / ,-- 40 EWR ,001 / ,-- 40 EWR ,001 / ,--

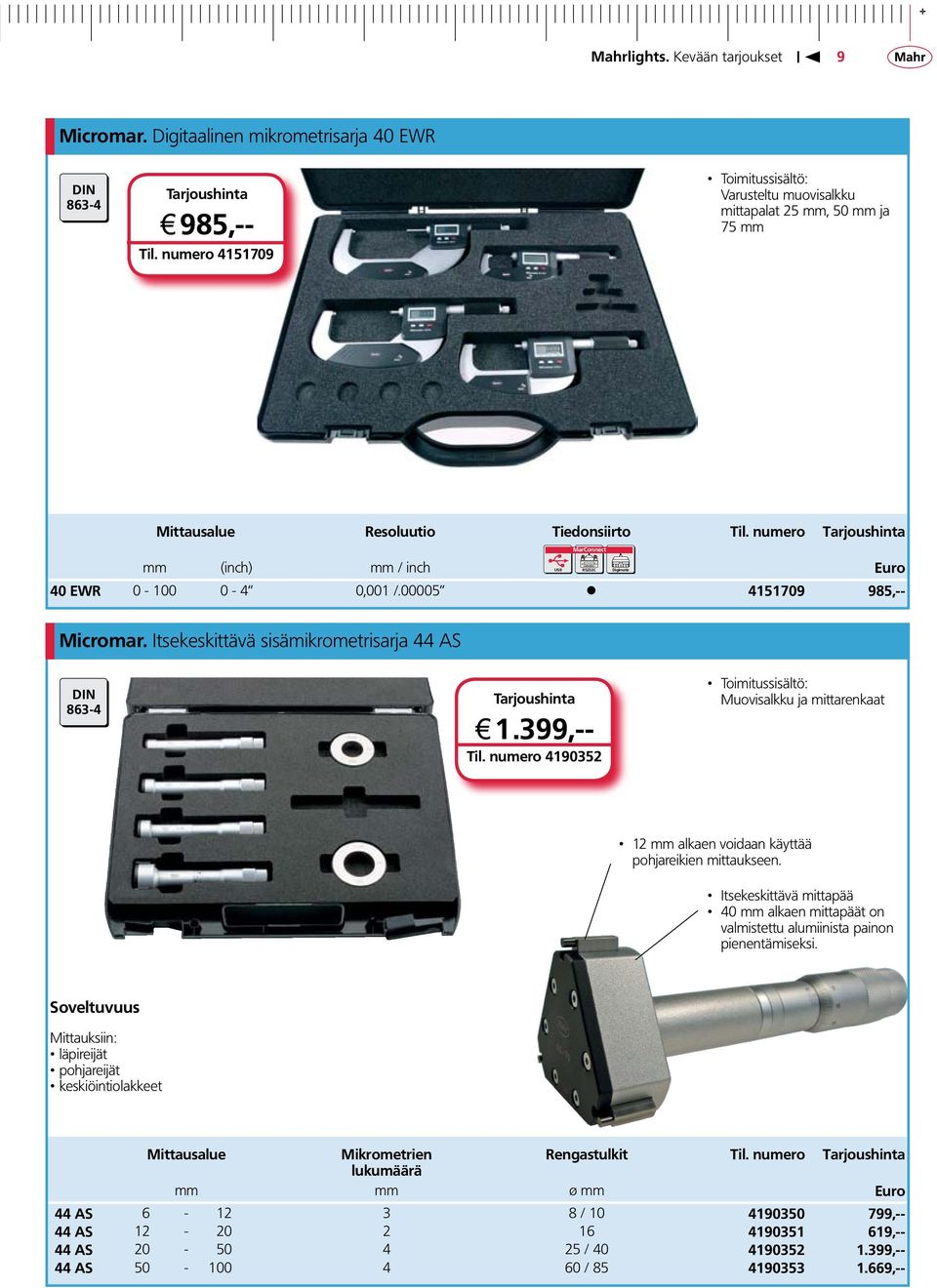

9 + 9 Micromar. Digitaalinen mikrometrisarja 40 EWR DIN j 985,-- Til. numero Toimitussisältö: Varusteltu muovisalkku mittapalat 25 mm, 50 mm ja 75 mm Mittausalue Resoluutio Tiedonsiirto Til. numero mm (inch) mm / inch Digimatic Euro 40 EWR ,001 / ,-- Micromar. Itsekeskittävä sisämikrometrisarja 44 AS DIN j 1.399,-- Til. numero Toimitussisältö: Muovisalkku ja mittarenkaat 12 mm alkaen voidaan käyttää pohjareikien mittaukseen. Itsekeskittävä mittapää 40 mm alkaen mittapäät on valmistettu alumiinista painon pienentämiseksi. Soveltuvuus Mittauksiin: läpireijät pohjareijät keskiöintiolakkeet Mittausalue Mikrometrien Rengastulkit Til. numero lukumäärä mm mm ø mm Euro 44 AS / ,-- 44 AS ,-- 44 AS / ,-- 44 AS / ,--

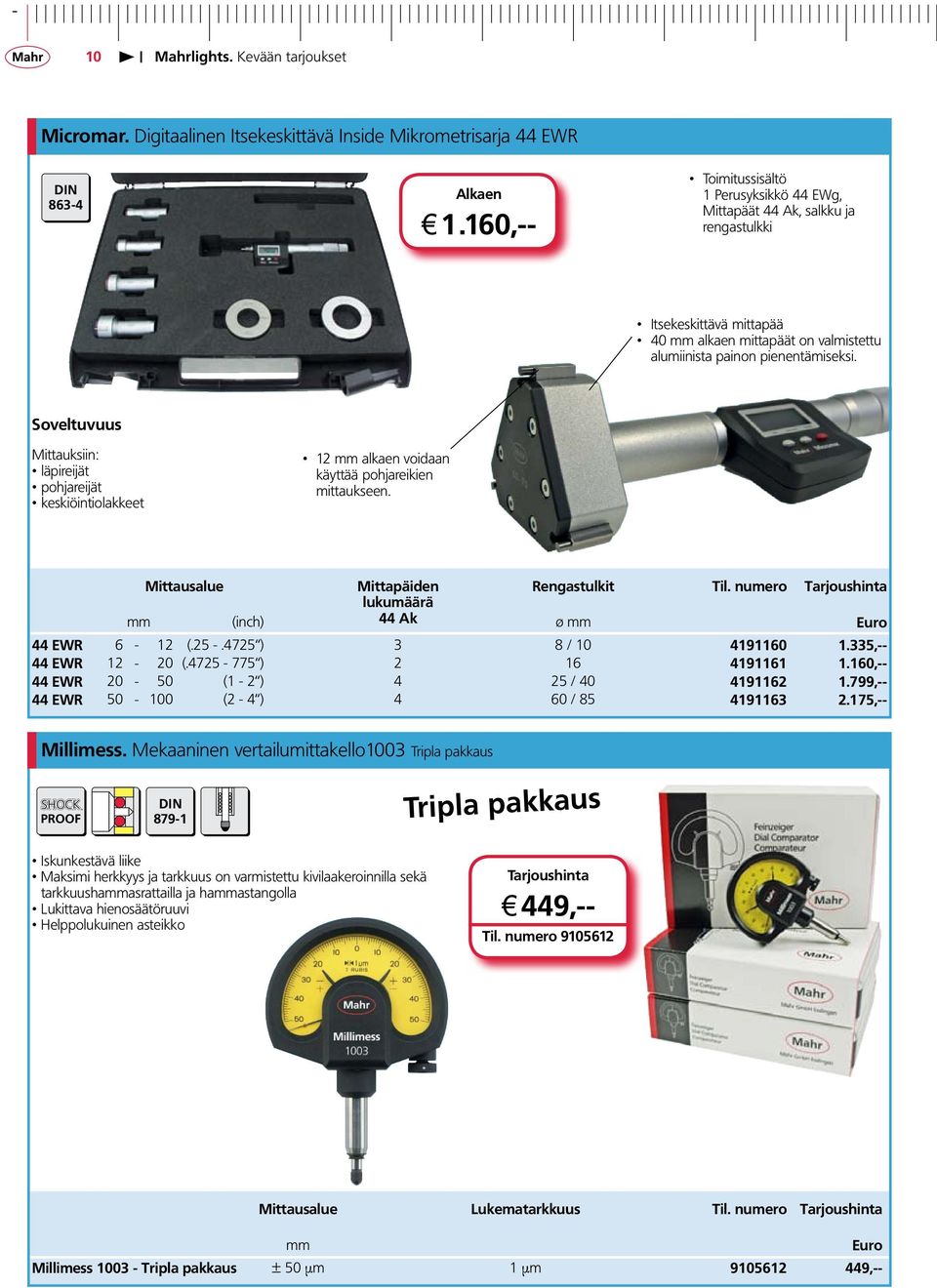

10 - 10 Micromar. Digitaalinen Itsekeskittävä Inside Mikrometrisarja 44 EWR DIN Alkaen j 1.160,-- Toimitussisältö 1 Perusyksikkö 44 EWg, Mittapäät 44 Ak, salkku ja rengastulkki Itsekeskittävä mittapää 40 mm alkaen mittapäät on valmistettu alumiinista painon pienentämiseksi. Soveltuvuus Mittauksiin: läpireijät pohjareijät keskiöintiolakkeet 12 mm alkaen voidaan käyttää pohjareikien mittaukseen. Mittausalue Mittapäiden Rengastulkit Til. numero lukumäärä mm (inch) 44 Ak ø mm Euro 44 EWR 6-12 ( ) 3 8 / ,-- 44 EWR ( ) ,-- 44 EWR (1-2 ) 4 25 / ,-- 44 EWR (2-4 ) 4 60 / ,-- Millimess. Mekaaninen vertailumittakello1003 Tripla pakkaus SHOCK PROOF DIN Tripla pakkaus Iskunkestävä liike Maksimi herkkyys ja tarkkuus on varmistettu kivilaakeroinnilla sekä tarkkuushammasrattailla ja hammastangolla Lukittava hienosäätöruuvi Helppolukuinen asteikko j 449,-- Til. numero Mittausalue Lukematarkkuus Til. numero mm Euro Millimess Tripla pakkaus ± 50 µm 1 µm ,--

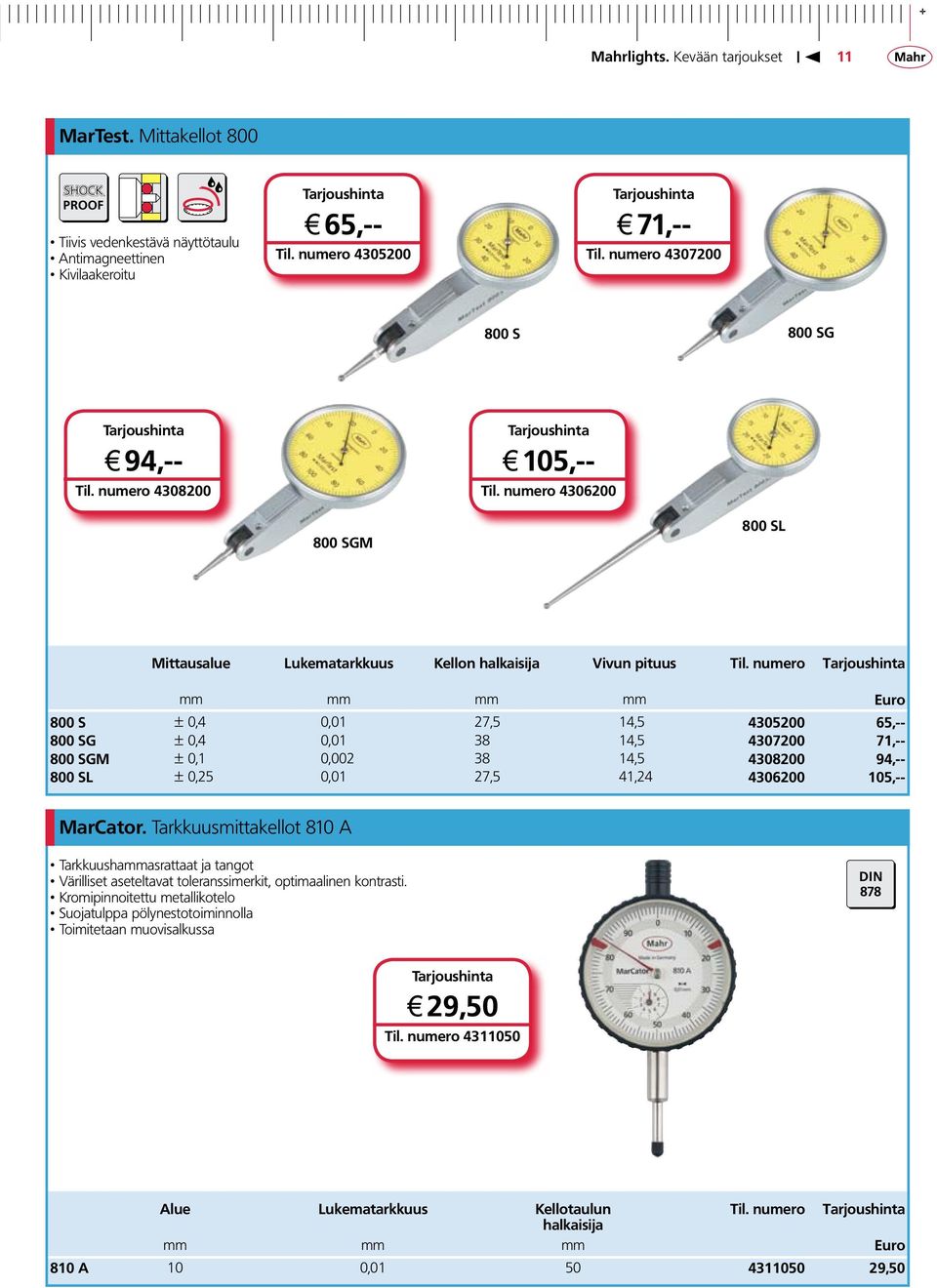

11 + 11 MarTest. Mittakellot 800 SHOCK PROOF Tiivis vedenkestävä näyttötaulu Antimagneettinen Kivilaakeroitu j 65,-- Til. numero j 71,-- Til. numero S 800 SG j 94,-- Til. numero SGM j 105,-- Til. numero SL Mittausalue Lukematarkkuus Kellon halkaisija Vivun pituus Til. numero mm mm mm mm Euro 800 S ± 0,4 0,01 27,5 14, , SG ± 0,4 0, , , SGM ± 0,1 0, , , SL ± 0,25 0,01 27,5 41, ,-- MarCator. Tarkkuusmittakellot 810 A Tarkkuushammasrattaat ja tangot Värilliset aseteltavat toleranssimerkit, optimaalinen kontrasti. Kromipinnoitettu metallikotelo Suojatulppa pölynestotoiminnolla Toimitetaan muovisalkussa DIN 878 j 29,50 Til. numero Alue Lukematarkkuus Kellotaulun Til. numero halkaisija mm mm mm Euro 810 A 10 0, ,50

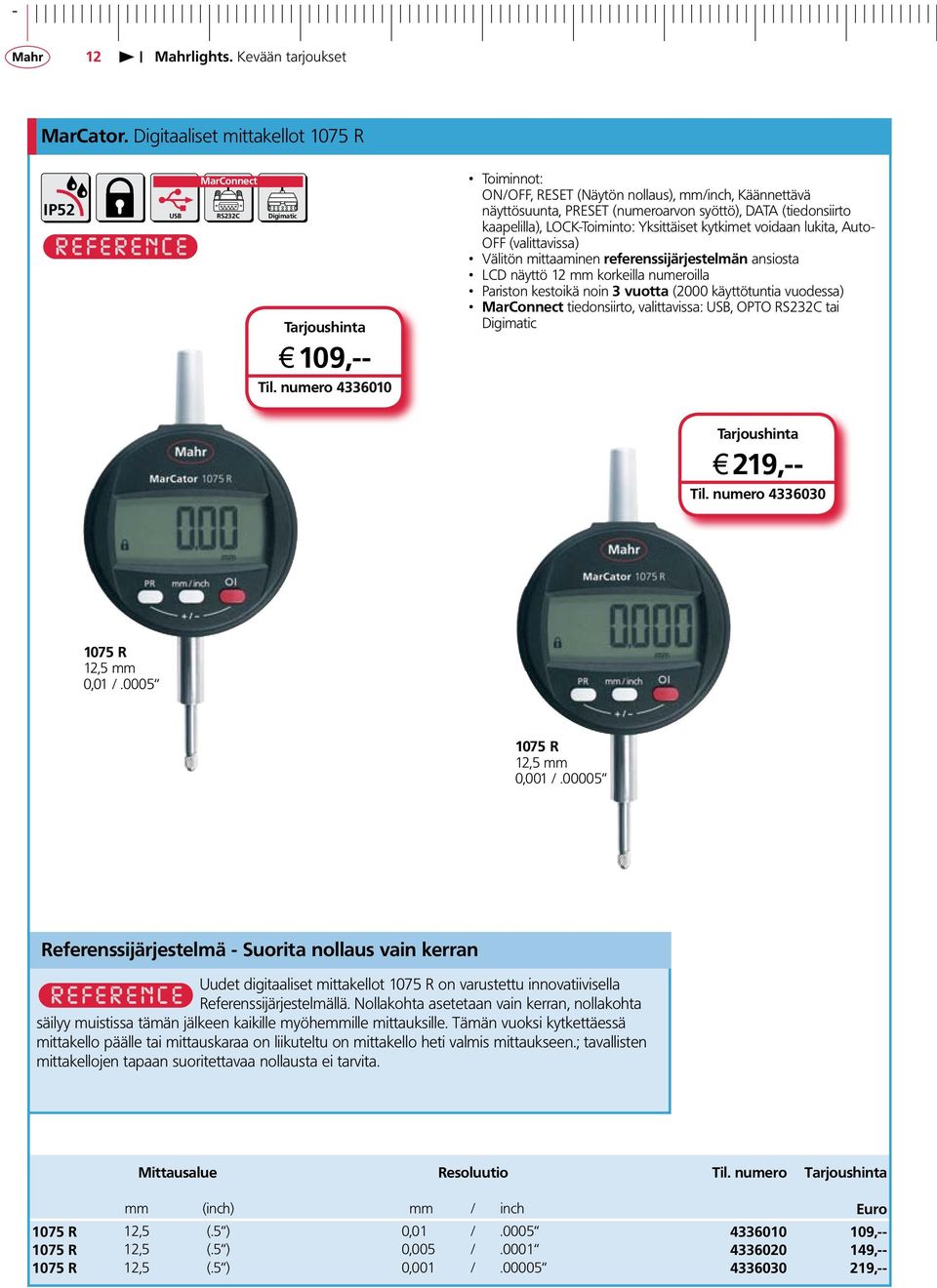

12 - 12 MarCator. Digitaaliset mittakellot 1075 R IP52 Digimatic j 109,-- Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/inch, Käännettävä näyttösuunta, PRESET (numeroarvon syöttö), DATA (tiedonsiirto kaapelilla), LOCK-Toiminto: Yksittäiset kytkimet voidaan lukita, Auto- OFF (valittavissa) Välitön mittaaminen referenssijärjestelmän ansiosta LCD näyttö 12 mm korkeilla numeroilla Pariston kestoikä noin 3 vuotta (2000 käyttötuntia vuodessa) tiedonsiirto, valittavissa:, OPTO tai Digimatic Til. numero j 219,-- Til. numero R 12,5 mm 0,01 / R 12,5 mm 0,001 / Referenssijärjestelmä - Suorita nollaus vain kerran Uudet digitaaliset mittakellot 1075 R on varustettu innovatiivisella Referenssijärjestelmällä. Nollakohta asetetaan vain kerran, nollakohta säilyy muistissa tämän jälkeen kaikille myöhemmille mittauksille. Tämän vuoksi kytkettäessä mittakello päälle tai mittauskaraa on liikuteltu on mittakello heti valmis mittaukseen.; tavallisten mittakellojen tapaan suoritettavaa nollausta ei tarvita. Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 1075 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,005 / , R 12,5 (.5 ) 0,001 / ,--

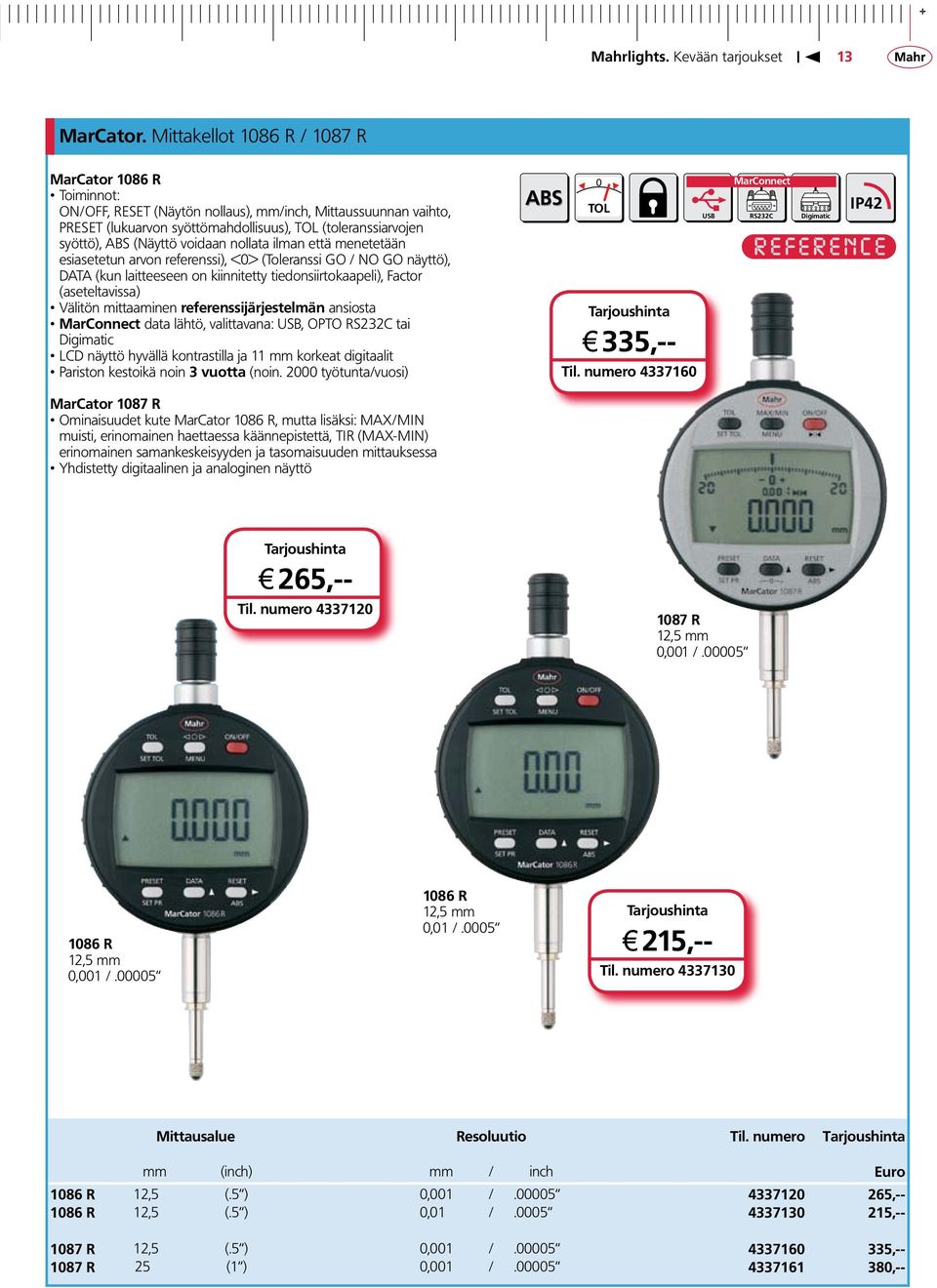

13 + 13 MarCator. Mittakellot 1086 R / 1087 R MarCator 1086 R Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/inch, Mittaussuunnan vaihto, PRESET (lukuarvon syöttömahdollisuus), TOL (toleranssiarvojen syöttö), ABS (Näyttö voidaan nollata ilman että menetetään esiasetetun arvon referenssi), <0> (Toleranssi GO / NO GO näyttö), DATA (kun laitteeseen on kiinnitetty tiedonsiirtokaapeli), Factor (aseteltavissa) Välitön mittaaminen referenssijärjestelmän ansiosta data lähtö, valittavana:, OPTO tai Digimatic LCD näyttö hyvällä kontrastilla ja 11 mm korkeat digitaalit Pariston kestoikä noin 3 vuotta (noin työtunta/vuosi) ABS 0 TOL j 335,-- Til. numero Digimatic IP42 MarCator 1087 R Ominaisuudet kute MarCator 1086 R, mutta lisäksi: MAX/MIN muisti, erinomainen haettaessa käännepistettä, TIR (MAX-MIN) erinomainen samankeskeisyyden ja tasomaisuuden mittauksessa Yhdistetty digitaalinen ja analoginen näyttö j 265,-- Til. numero R 12,5 mm 0,001 / R 12,5 mm 0,001 / R 12,5 mm 0,01 /.0005 j 215,-- Til. numero Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 1086 R 12,5 (.5 ) 0,001 / , R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,001 / , R 25 (1 ) 0,001 / ,--

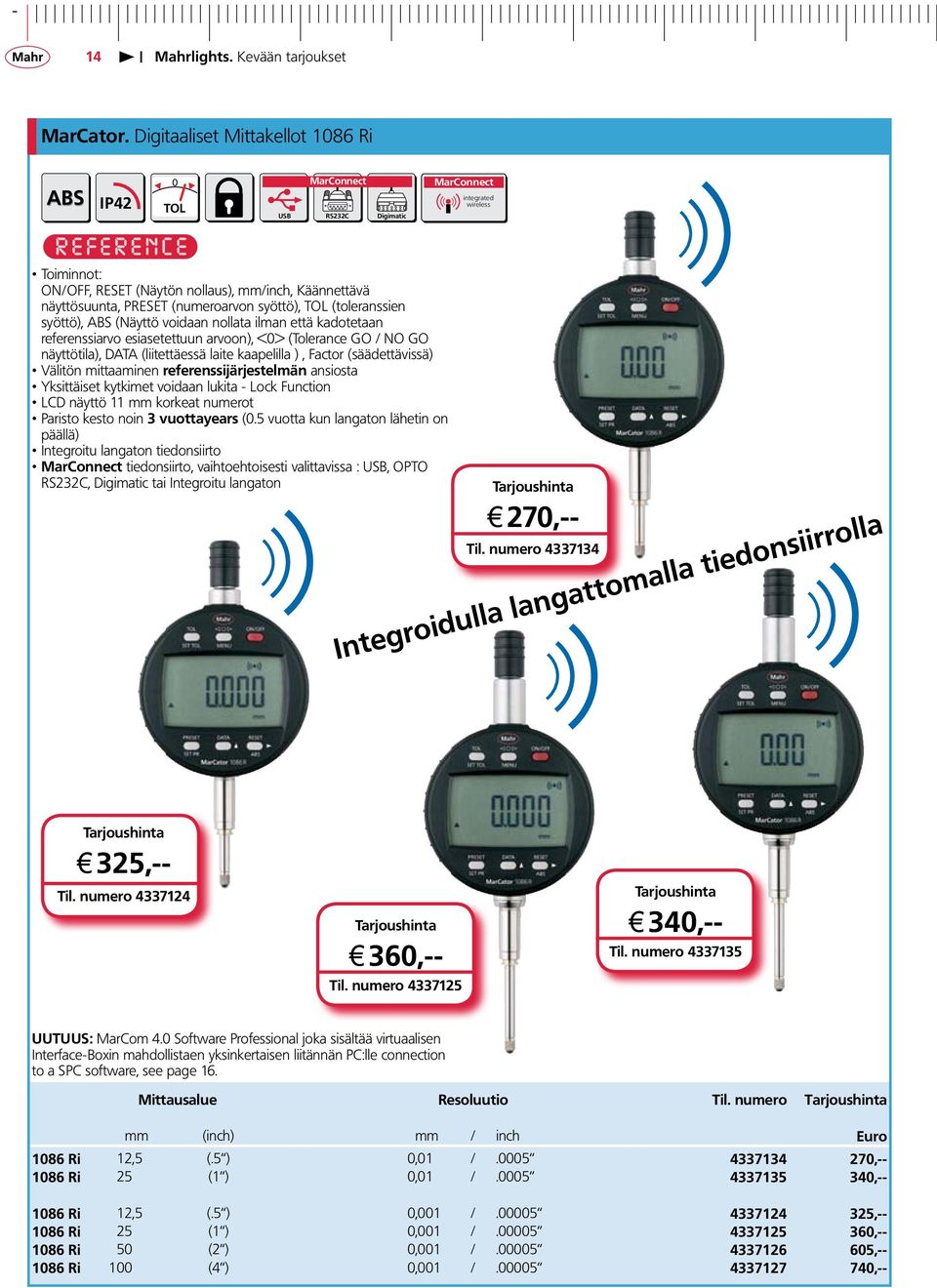

14 - 14 MarCator. Digitaaliset Mittakellot 1086 Ri ABS IP42 0 TOL Digimatic integrated wireless Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/inch, Käännettävä näyttösuunta, PRESET (numeroarvon syöttö), TOL (toleranssien syöttö), ABS (Näyttö voidaan nollata ilman että kadotetaan referenssiarvo esiasetettuun arvoon), <0> (Tolerance GO / NO GO näyttötila), DATA (liitettäessä laite kaapelilla ), Factor (säädettävissä) Välitön mittaaminen referenssijärjestelmän ansiosta Yksittäiset kytkimet voidaan lukita - Lock Function LCD näyttö 11 mm korkeat numerot Paristo kesto noin 3 vuottayears (0.5 vuotta kun langaton lähetin on päällä) Integroitu langaton tiedonsiirto tiedonsiirto, vaihtoehtoisesti valittavissa :, OPTO, Digimatic tai Integroitu langaton j 270,-- Til. numero Integroidulla langattomalla tiedonsiirrolla j 325,-- Til. numero j 360,-- Til. numero j 340,-- Til. numero UUTUUS: MarCom 4.0 Software Professional joka sisältää virtuaalisen Interface-Boxin mahdollistaen yksinkertaisen liitännän PC:lle connection to a SPC software, see page 16. Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 1086 Ri 12,5 (.5 ) 0,01 / , Ri 25 (1 ) 0,01 / , Ri 12,5 (.5 ) 0,001 / , Ri 25 (1 ) 0,001 / , Ri 50 (2 ) 0,001 / , Ri 100 (4 ) 0,001 / ,--

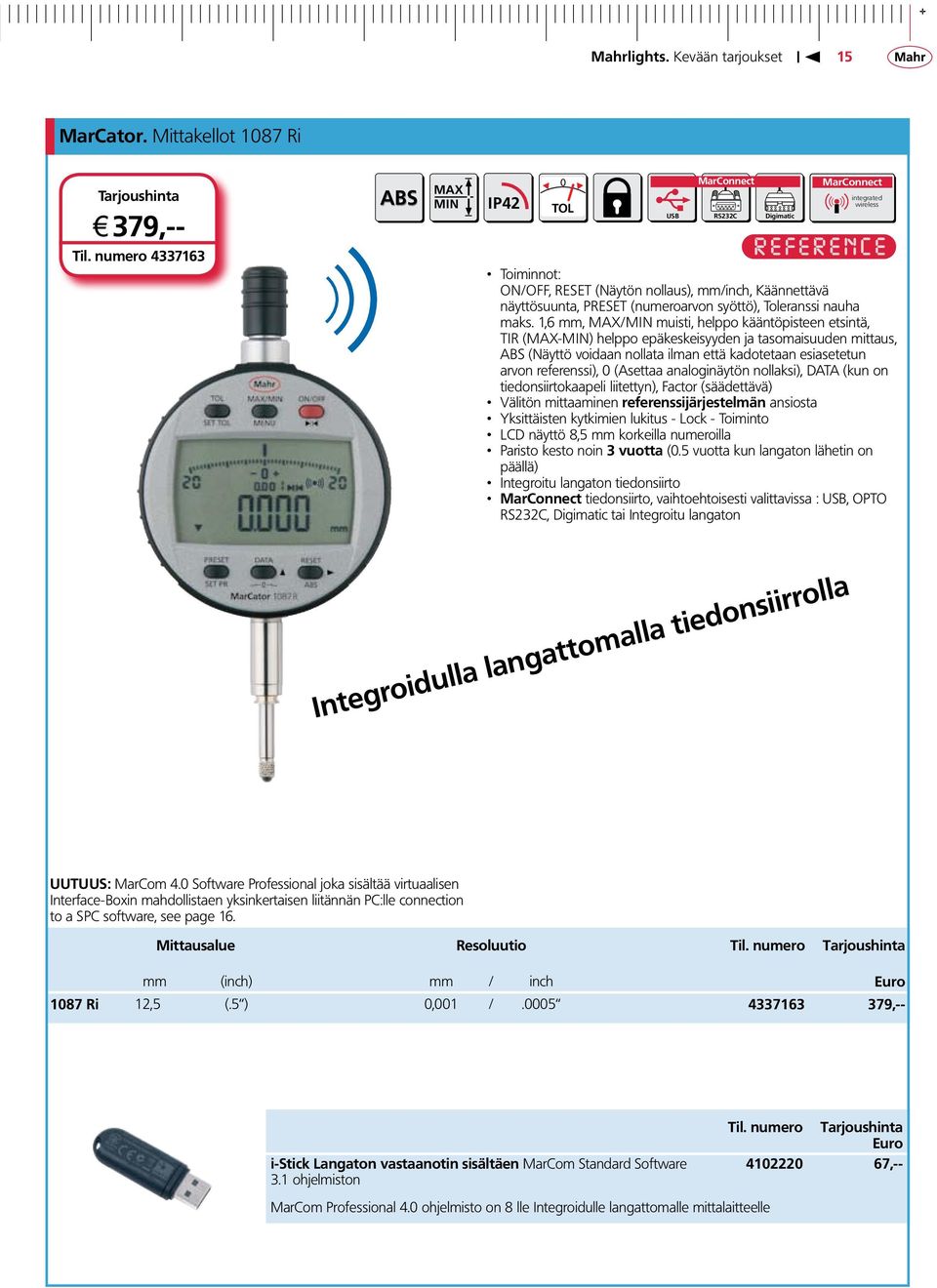

15 + 15 MarCator. Digitale Mittakellot Messuhren 1087 Ri 1087 Ri j 379,-- ABS MAX MIN IP42 0 TOL Digimatic integrated wireless Til. numero Toiminnot: ON/OFF, RESET (Näytön nollaus), mm/inch, Käännettävä näyttösuunta, PRESET (numeroarvon syöttö), Toleranssi nauha maks. 1,6 mm, MAX/MIN muisti, helppo kääntöpisteen etsintä, TIR (MAX-MIN) helppo epäkeskeisyyden ja tasomaisuuden mittaus, ABS (Näyttö voidaan nollata ilman että kadotetaan esiasetetun arvon referenssi), 0 (Asettaa analoginäytön nollaksi), DATA (kun on tiedonsiirtokaapeli liitettyn), Factor (säädettävä) Välitön mittaaminen referenssijärjestelmän ansiosta Yksittäisten kytkimien lukitus - Lock - Toiminto LCD näyttö 8,5 mm korkeilla numeroilla Paristo kesto noin 3 vuotta (0.5 vuotta kun langaton lähetin on päällä) Integroitu langaton tiedonsiirto tiedonsiirto, vaihtoehtoisesti valittavissa :, OPTO, Digimatic tai Integroitu langaton Integroidulla langattomalla tiedonsiirrolla UUTUUS: MarCom 4.0 Software Professional joka sisältää virtuaalisen Interface-Boxin mahdollistaen yksinkertaisen liitännän PC:lle connection to a SPC software, see page 16. Mittausalue Resoluutio Til. numero mm (inch) mm / inch Euro 1087 Ri 12,5 (.5 ) 0,001 / ,-- i-stick Langaton vastaanotin sisältäen MarCom Standard Software 3.1 ohjelmiston Til. numero Euro ,-- MarCom Professional 4.0 ohjelmisto on 8 lle Integroidulle langattomalle mittalaitteelle

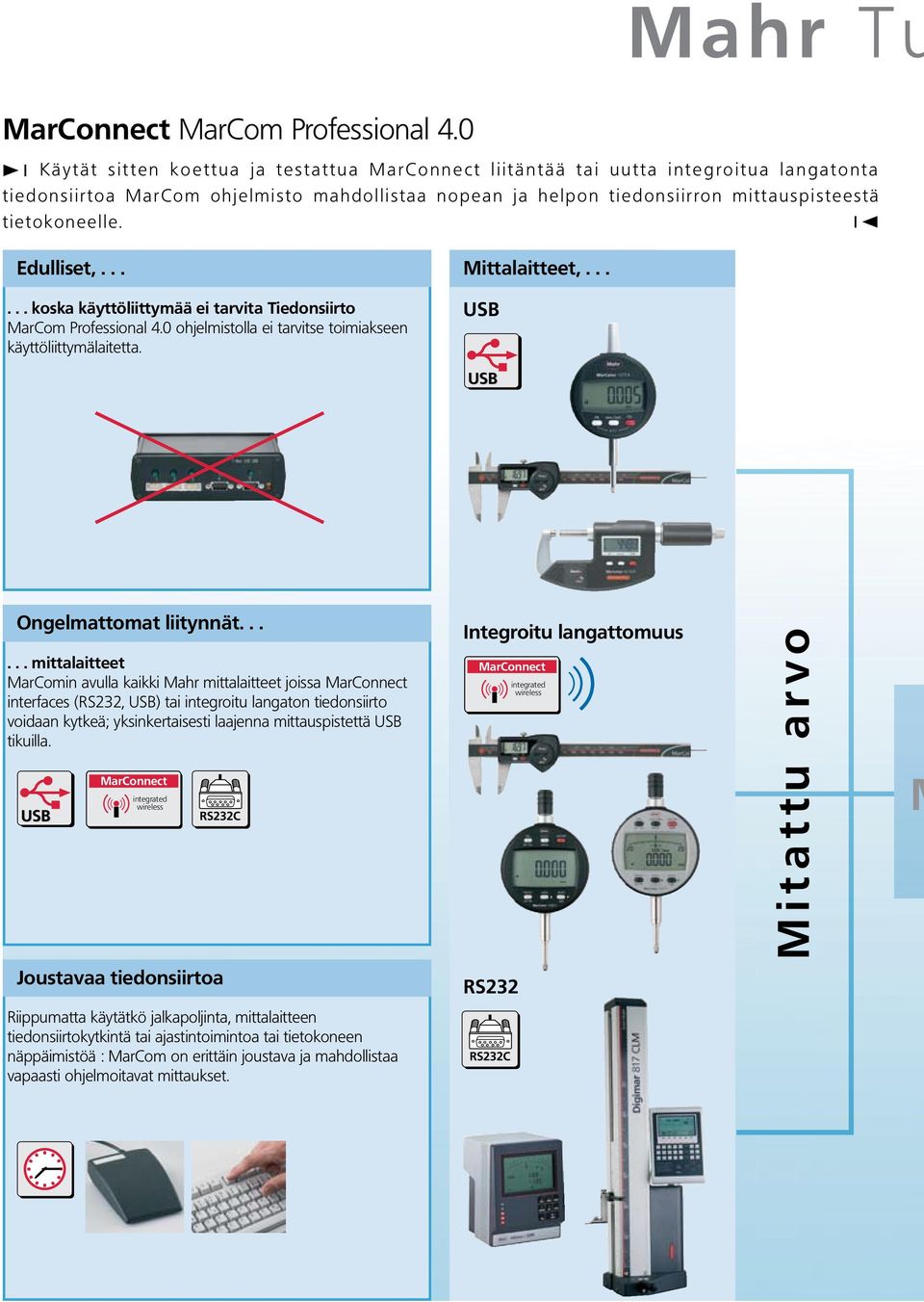

16 Mahr Tu MarCom Professional 4.0 Käytät sitten koettua ja testattua liitäntää tai uutta integroitua langatonta tiedonsiirtoa MarCom ohjelmisto mahdollistaa nopean ja helpon tiedonsiirron mittauspisteestä tietokoneelle. Edulliset, koska käyttöliittymää ei tarvita Tiedonsiirto MarCom Professional 4.0 ohjelmistolla ei tarvitse toimiakseen käyttöliittymälaitetta. Mittalaitteet,... Ongelmattomat liitynnät mittalaitteet MarComin avulla kaikki Mahr mittalaitteet joissa interfaces (RS232, ) tai integroitu langaton tiedonsiirto voidaan kytkeä; yksinkertaisesti laajenna mittauspistettä tikuilla. integrated wireless Integroitu langattomuus integrated wireless Mitattu arvo M Joustavaa tiedonsiirtoa RS232 Riippumatta käytätkö jalkapoljinta, mittalaitteen tiedonsiirtokytkintä tai ajastintoimintoa tai tietokoneen näppäimistöä : MarCom on erittäin joustava ja mahdollistaa vapaasti ohjelmoitavat mittaukset.

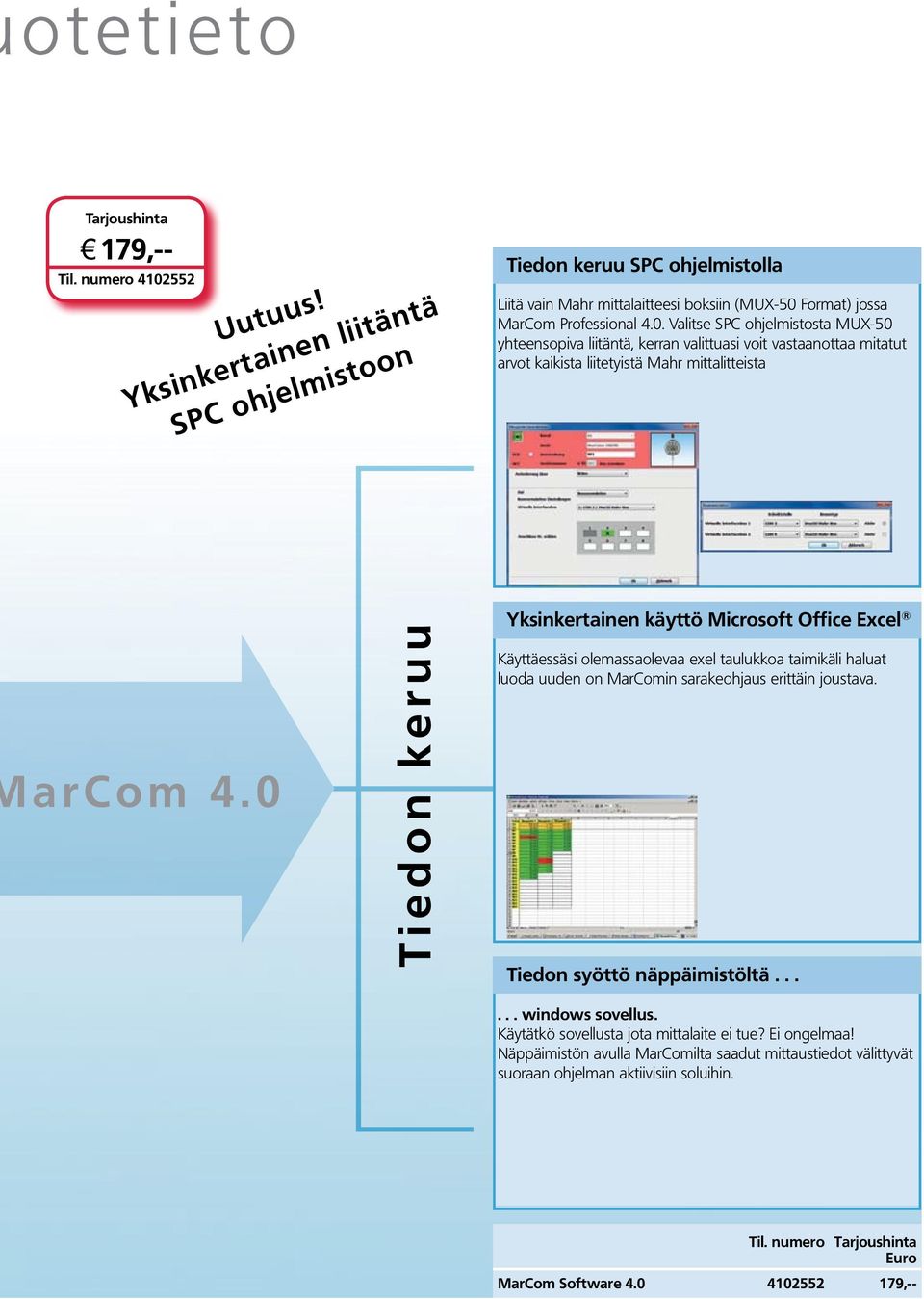

17 otetieto j 179,-- Til. numero Uutuus! Yksinkertainen liitäntä SPC ohjelmistoon Tiedon keruu SPC ohjelmistolla Liitä vain Mahr mittalaitteesi boksiin (MUX-50 Format) jossa MarCom Professional 4.0. Valitse SPC ohjelmistosta MUX-50 yhteensopiva liitäntä, kerran valittuasi voit vastaanottaa mitatut arvot kaikista liitetyistä Mahr mittalitteista arcom 4.0 Tiedon keruu Yksinkertainen käyttö Microsoft Office Excel Käyttäessäsi olemassaolevaa exel taulukkoa taimikäli haluat luoda uuden on MarComin sarakeohjaus erittäin joustava. Tiedon syöttö näppäimistöltä windows sovellus. Käytätkö sovellusta jota mittalaite ei tue? Ei ongelmaa! Näppäimistön avulla MarComilta saadut mittaustiedot välittyvät suoraan ohjelman aktiivisiin soluihin. Til. numero Euro MarCom Software ,--

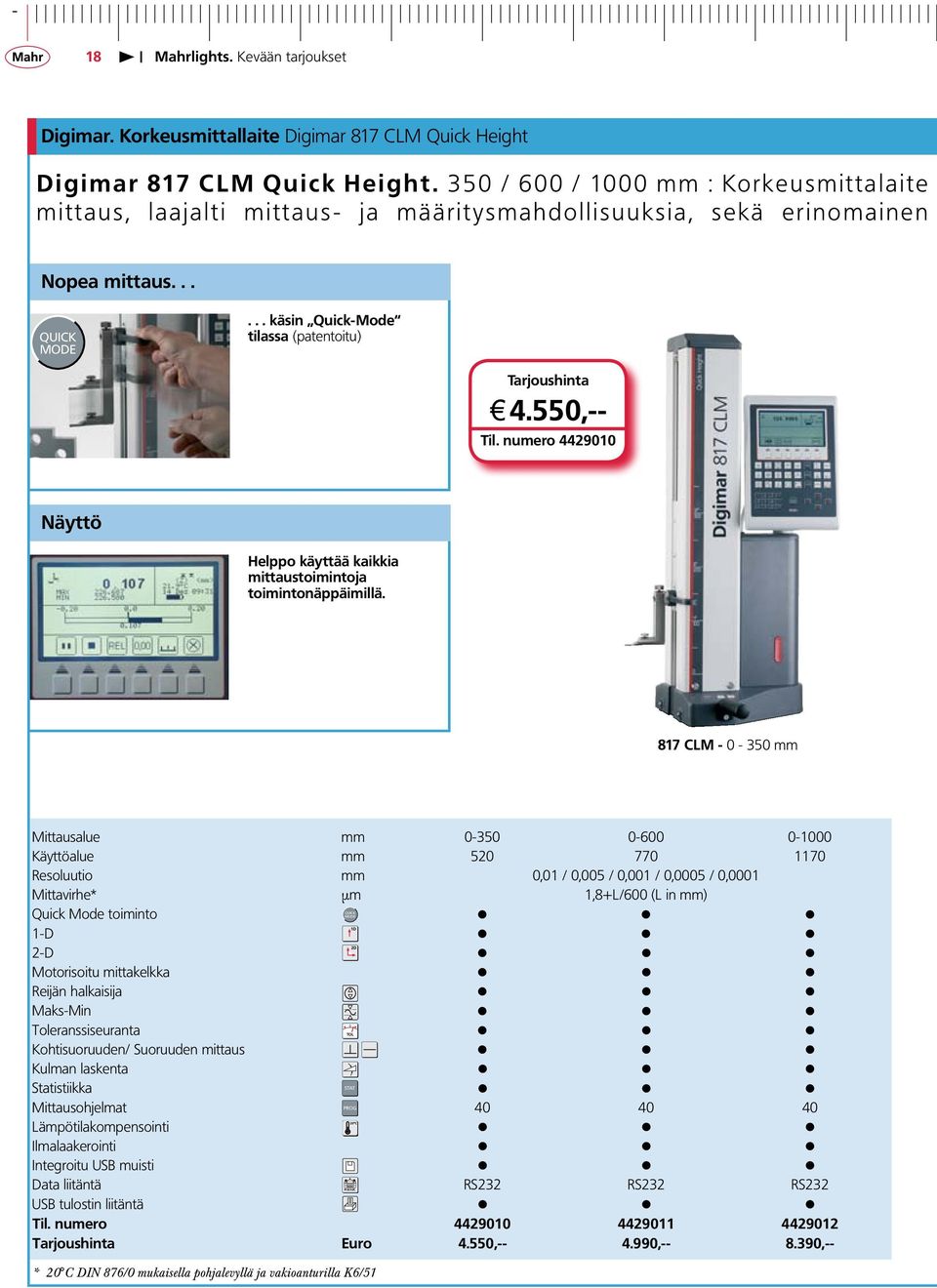

18 - 18 Digimar. Korkeusmittallaite Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Korkeusmittalaite mittaus, laajalti mittaus- ja määritysmahdollisuuksia, sekä erinomainen Nopea mittaus... QUICK MODE... käsin Quick-Mode tilassa (patentoitu) j 4.550,-- Til. numero Näyttö Helppo käyttää kaikkia mittaustoimintoja toimintonäppäimillä. 817 CLM mm Mittausalue mm Käyttöalue mm Resoluutio mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mittavirhe* µm 1,8+L/600 (L in mm) QUICK Quick Mode toiminto MODE 1D 1-D 2D 2-D Motorisoitu mittakelkka Reijän halkaisija Maks-Min 0 Toleranssiseuranta TOL Kohtisuoruuden/ Suoruuden mittaus Kulman laskenta STAT Statistiikka PROG Mittausohjelmat C Lämpötilakompensointi Ilmalaakerointi Integroitu muisti Data liitäntä RS232 RS232 RS232 tulostin liitäntä Til. numero Euro 4.550, , ,-- * 20 C DIN 876/0 mukaisella pohjalevyllä ja vakioanturilla K6/51

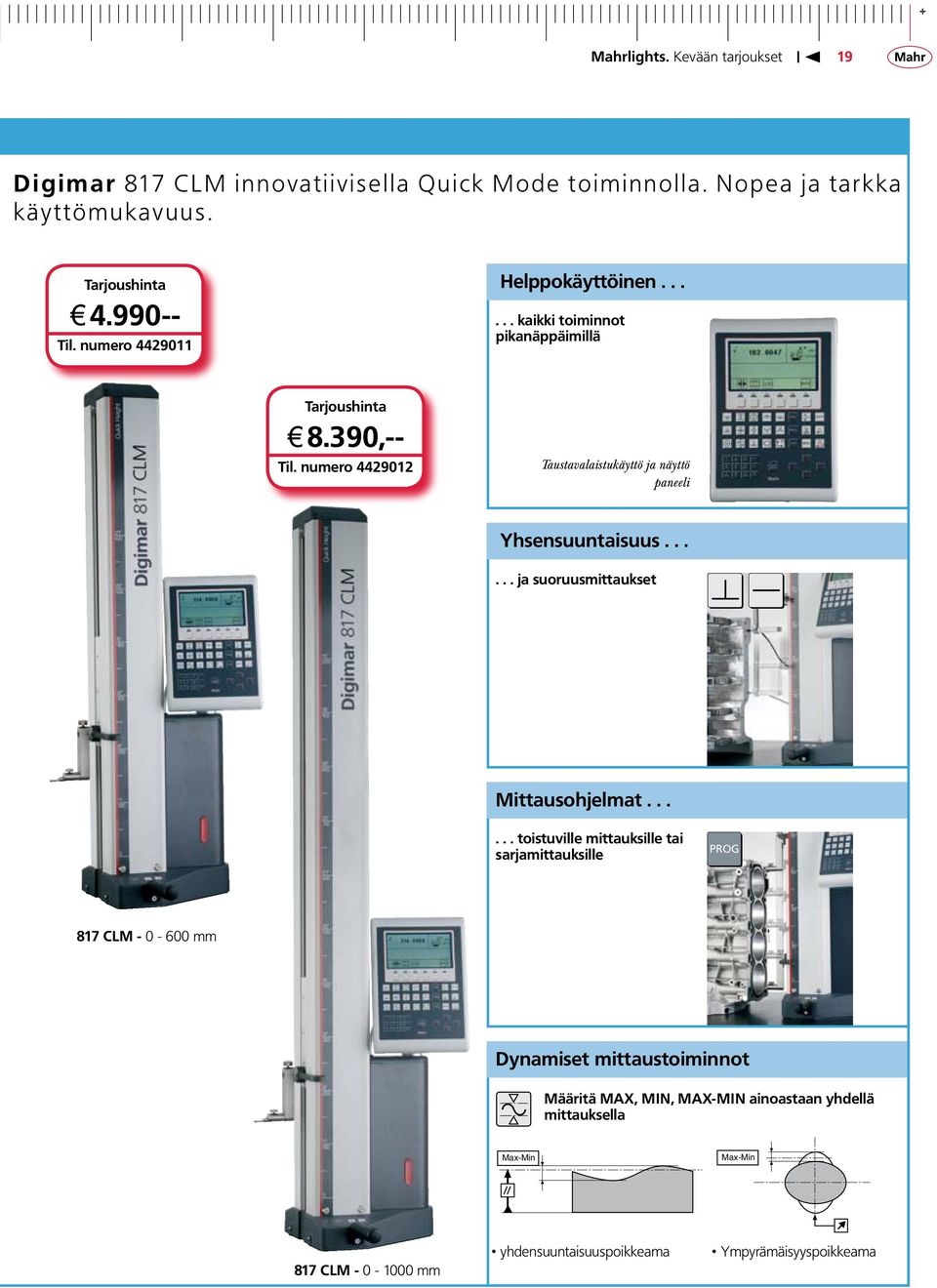

19 + 19 Digimar 817 CLM innovatiivisella Quick Mode toiminnolla. Nopea ja tarkka käyttömukavuus. j Til. numero Helppokäyttöinen kaikki toiminnot pikanäppäimillä j 8.390,-- Til. numero Taustavalaistukäyttö ja näyttö paneeli Yhsensuuntaisuus ja suoruusmittaukset Mittausohjelmat toistuville mittauksille tai sarjamittauksille PROG 817 CLM mm Max-Min Dynamiset mittaustoiminnot Määritä MAX, MIN, MAX-MIN ainoastaan yhdellä mittauksella Max-Min Max-Min 817 CLM mm Max-Min yhdensuuntaisuuspoikkeama Ympyrämäisyyspoikkeama

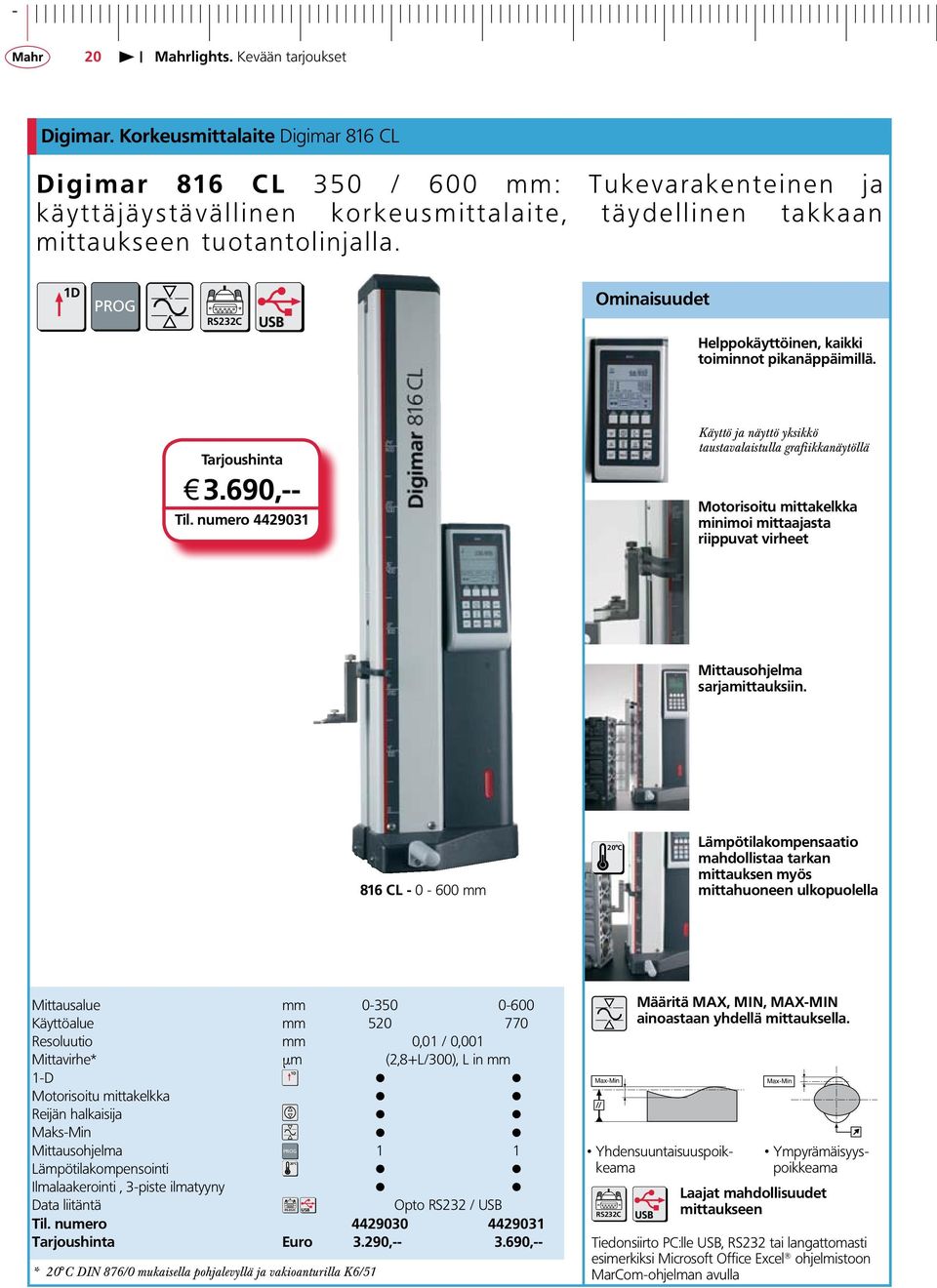

20 - 20 Digimar. Korkeusmittalaite Digimar 816 CL Digimar 816 CL 350 / 600 mm: Tukevarakenteinen ja käyttäjäystävällinen korkeusmittalaite, täydellinen takkaan mittaukseen tuotantolinjalla. 1D PROG Ominaisuudet Helppokäyttöinen, kaikki toiminnot pikanäppäimillä. j 3.690,-- Til. numero Käyttö ja näyttö yksikkö taustavalaistulla grafiikkanäytöllä Motorisoitu mittakelkka minimoi mittaajasta riippuvat virheet Mittausohjelma sarjamittauksiin. 816 CL mm 20 C Lämpötilakompensaatio mahdollistaa tarkan mittauksen myös mittahuoneen ulkopuolella Mittausalue mm Käyttöalue mm Resoluutio mm 0,01 / 0,001 Mittavirhe* µm (2,8+L/300), L in mm 1D 1-D Motorisoitu mittakelkka Reijän halkaisija Maks-Min PROG Mittausohjelma C Lämpötilakompensointi Ilmalaakerointi, 3-piste ilmatyyny Data liitäntä Opto RS232 / Til. numero Euro 3.290, ,-- * 20 C DIN 876/0 mukaisella pohjalevyllä ja vakioanturilla K6/51 Max-Min Max-Min Määritä MAX, MIN, MAX-MIN ainoastaan yhdellä mittauksella. Yhdensuuntaisuuspoikkeama Max-Min Max-Min Ympyrämäisyyspoikkeama Laajat mahdollisuudet mittaukseen Tiedonsiirto PC:lle, RS232 tai langattomasti esimerkiksi Microsoft Office Excel ohjelmistoon MarCom-ohjelman avulla

21 + 21 Digimar. Korkeusmittalaite ja piirrotin 814 SR 1D j 460,-- Til. numero Digimatic Erityisen vakaa ja jäykkä pilari, vahvemmalla poikkipinnalla tarkkaan piirottamiseen ja mittaustyöhön Lukitusvipu nopeaan liuún lukitukseen. Käsipyörä paikoitukseen ja mittaukseen Toiminnot: RESET (Näytön nollaus suhteelliseen mittaukseen), ABS (Vaihto suhteellisesta mittauksesta absoluuttiseen mittaukseen), mm/inch, Referenssi-Lock/Unlock, PRESET (syötetään numeeriset arvot) Välitön mittaaminen referenssijärjestelmän ansiosta tiedonsiirto valittavina:, OPTO tai Digimatic LCD näyttö 12 mm korkein numeroin Pariston ikä noin 3 vuotta Karkaistut ja läpätyt kosketuspinnat mahdollistaesn pehmeän ja tasasien liikkeen Massiivinen runko, helppo käsitellä Mittausalue Resoluutio Til. numero mm (inch) mm/inch Euro 814 SR 350 (14 ) 0,01 / , SR 600 (24 ) 0,01 / ,-- Millimar. Induktiiviset anturit P2004 / P1300 IP64 j 205,-- Til. numero Korkealaatuinen anturin Mu-metallinen runko varmistaa täydellisen suojan magneetti ja sähkökentiltä. liukulaakeroitu Johtoliitäntä helppo muuttaa sivulta päähän. P2004 j 199,-- Til. numero P1300 Anturityyppi P2004 M P2004 T P1300 MA P1300 TA Mittausalue ± 2,0 mm Mittausliikkeen pituus 4 mm Toistotarkkuus 0,1 µm Mittausvoima 0,75 N Spindle lift Kontaktikohta Kovametallipallo Asennusrunko 8h6 mm Kaapelin pituus 2,5 m Kaapelilähtö aksiaali/ radiaali Suojaluokka DIN VDE 0470 Part 1 / EN IP64 Yhteensopivuus Mahr Tesa Mahr Tesa Til. numero Euro 199,-- 199,-- 205,-- 205,--

22 - 22 MarSurf. Kannettava pinnankarheuden mittalaite M 300 Set j 3.480,-- Til. numero Toimitussisältö: NäyttöyksikköM 300 Käyttöyksikkö RD 18 integroidulla pinnankarheus standardilla Standard pick-up PHT 6-350/2µm (conforming to standards) Korkeudensäätö varusteet, anturisuoja, 2 x kaapelit, kuljetuslaatikkoa jne RD 18 Erikoisominaisuudet Kaapeliton yhteys Bluetoothilla Automaattine suodattimen ja liikepituuden valinta standardien mukaisesti Integroitu lämpökirjoitin erittäin hyvällä tulostusjäljellä Tiedonsiirto, tulokset ja mittausprofiilit -interfacen välityksellä PC:lle Dynaaminen kalibrointitoiminto Yleisten parametrien arviointi ISO /JIS mukaan samoin kuin ominaiskäyrän ja parametrien listaus. Integroitu muisti mittaustuloksille ja mittauksille Toleranssien seuranta ja näyttö mittaustulosten tallennus R-profiilin tulostus (ISO/ASME/JIS), P-profiili(MOTIF), materiaalin kantokäyrät, mittaus tiedot 15 Käyttökieltä Mittayksiköt (μm/μinch) ja standardit (ISO/JIS/ASME/MOTIF) valittavissa Valittavissa5 pituusliikettä/mittausmatkaa Lukitus ja/tai salasanasuojaus laitteen asetuksille Verkkolaite jännitealueelle 90 V V Til. numero Euro M 300 Set ,-- Skannaa QR-Code ja katso Mahrin YouTube-kanavalta video Kannettavista pinnankarheuden mittalaitteesta MarSurf M 300.

23 + 23 MarSurf. Kannettava Pinnankarheuden mittalaite M 300 C Set j 3.480,-- Til. numero Ylösalainen mittaus RD 18 C + liikuteltava v-alusta (kiinnitettävä) M 300 C Reunan mittaus Toimitussisältö: NäyttöyksikköM 300 C Käyttöyksikkö RD 18 C Vakioanturi PHT 6-350/2µm (standardin mukainen) Pintanormaali PRN 10 Mahr-kalibroinnilla Korkeudensäätö varusteet, anturisuoja, 1 x kaapelit, kuljetuslaatikkoa jne Erikoisominaisuudet Automaattinen suodattimen ja liikematkan valinta standardien mukaisesti Integroitu laadukas lämpökirjoitin Mittaustulosten ja profiilein tiedonsiirto -liitännän kautta PC:lle Dynaaminen kalibrointitoiminto Yleisten parametrien arviointi ISO /JIS mukaan samoin kuin ominaiskäyrän ja parametrien listaus. IIntegroitu muisti mittaustuloksille ja mittauksille Toleranssien seuranta ja näyttö mittaustulosten tallennus R-profiilin tulostus (ISO/ASME/JIS), P-profiili(MOTIF), materiaalin kantokäyrät, mittaus tiedot 15 käyttökieltä Mittayksiköt (μm/μinch) ja standardit (ISO/JIS/ASME/MOTIF) Valittavissa 5 pituusliikettä/mittausmatkaa Lukitus ja/tai salasanasuojaus laitteen asetuksille Verkkolaite jännitealueelle 90 V V Til. numero Euro M 300 C Set ,-- Huomautus: saatavilla myös toinen erillinen MarSurf RD 18 C2 käyttöyksikkö liitettäväksi M 300 C laitteelle

24 - 24 MarSurf. Kannettava pinnankarheuden mittalaite MarSurf PS1 sisältäen PS1 Explorer Ohjelmiston Digimatic j 1.900,-- Til. numero Toimitussisältö: Käyttöyksikkö, liikepituus 17,5 mm saakka Liukuanturi mittausalueelle 350 µm, 2 µm/90 timanttikärki, mittausvoima 0,7 mn Korkeudensäätö varusteet, kaapeli, kuljetuslaatikko, latauslaite ja paljon muuta Monikielinen PS1-Explorer PC Ohjelmisto - tiedostojen ja profiilien tallennus PC:lle Erikoisominaisuudet Pinnan karheusstandardi integroituna runkoon Automaattinen lopetustoiminta (patented) Dynaaminen kalibrointitoiminto automaatisella arvon säädöllä 31 parametrin laskentaers Suuri näyttö Yksilölliset ja lyhyet mittauspituudet valittavissa Vaihekorjaus suodatin (Gaussian suodatin) kuten DIN EN ISO 11562, erikoissuodatin kuten DIN EN ISO , ls-suodatin kuten DIN EN ISO3274 (käyttö estettävissä) µm / µnch valittavissa 15 lkäyttökieltä valittavissa interface havaittavissa ilman ajuria (kuten muistitikulla) Sisäinen muisti mahdollsitaa maksimissaan 15 profiilia tai vaihtoehtoisesti 20,000 mittaustuloksen tallentamisen. Lisävarusteita on myös saatavilla kuten ohjelmistoja, erilaisia mitta-antureita, adaptereita poikittaiseen mittaukseen, päätyjen mittaukseen v-alustoja, mittausalustoja jne Til. numero Euro PS 1 sisältäen PS1-Explorer Ohjelmiston ,-- Kenttämittaukset... Yleiskäyttöinen valmistavassa mittaukset suoraan tuotannossa... teollisuudessa tai saapuvan tavaran tarkastuksessa

25 + 25 MarVision. Stereo-Zoom MikroskooppoSM 150 / SM 151 / SM 160 j 730,-- Til. numero Korkealaatuinen valovoimainen optiikka kolmiulotteiseen katseluun Portaattomasti säädettävä suurennos säädettävällä zoomauslinssillä Tarkennus ergonomisella molemminpuolisillakäsipyörillä soveltuen sekä vasen että oikeakätisille käyttäjille Prismaosa kallistettu 45 ja kerrettävissä 360 ; dioptrisella säädöllä varustettu suoralla ja johdetulla valolla. Portaattomasti säädettävissä vain malleissa SM 150 / SM 151) Sisältää pakkauksen j 1.020,-- Til. numero SM 150 MarVision. SM CamSet j 1.500,-- Til. numero SM 160 Til. numero Euro SM 151 sis. CamSet ,-- Mikroskooppien varusteet löydät luettelosta Dimensional Metrology catalog, osiosta18 SM 150 SM 160 SM 151+CamSet* Suurennos variable 7x - 45x Katselualue mm 28-5 Katselukulma 45 Optiikka Kaksoisoptiikka Kaksoisoptiikka Kolmoisoptiikka Kameraliitäntä Työskentelyetäisyys mm 105 Kappaleen maks. korkeus mm Valaistus Johdettu valo 12V /15W, Johdetu valo 12V /15W, Lähetetty valo12v / 10W, säädettävä Lähetetty alo 12V / 10W, säädettävä Pohjan mitat mm 260 x x x 200 Til. numero Euro 730, , ,-- * Sisältää digikameran

26 - 26 MarVision. Työpajan Mikroskooppi MM 320 kuvankäsittelyllä Manuaalinen 2D-Mittamikroskooppi joko kiinteällä, zoomilla tai moottorisoidulla zoomilla ja automaattisella reunanhavaintotoiminnolla yksinkertaiseen ja tarkkaan reikien kulmien sekä etäisyyksien mittaamiseen Soveltuu tuotantolinjalla käytettäväksi. MarVision MM 320 alkaen j ,-- Vakaa Z pylväs, säätöalue 200 mm (optiona jatkettavissa 200 mm) Korkeussäätö (hieno/karkea, molemmin puolin) tarkkaan tarkennukseen 4 tahoisella LED rengasvalolla LED-valo M3-Ohjelmisto kosketusnäytöllä PC Yhdenmukaisuus Stabiili graniitti taso, maks..paino 20 kg Pika-asetus pitkille ja nopeille liikkeille MM 320 Ill: Hienosäätö tarkalle paikoitukselle moaccupositioning MM 320 varustettuna Grid martrix Navitar Zoomi linssillä (jossa x suurennos) tarkkaa suurennoksen asetukseen Teollisuuden sovellutuksiin Elektroniikkateollisuus (piirilevyt, resistorit, juotokset...) Lääketiede (keinonivelet, lääketieteelliset instrumentit esimerkikisi neulat ja näytteenottimet..) Muovit (jäykät ja joustavat komponentit esimerkiksi tiivisteet, palkeet,suodattimet Metalliosien valmistus (tarkkuuspuristetut ja taivutetut kappaleet,sorvatut kappaleet,leikatut levyt jne..) Mekaaniset osat (hammaspyörät, pinnanlaatu, jäysteen muodostus) Lisäksi soveltuu monenlaiseen muuhun pienten osien tutkimiseen

27 + 27 Objektiivi / linssi Kiinteä Zoomi Mootorisoitu Zoomi Suurennos valittavissa 30x, 60x,90x 0,7x - 4,5x 6,5:1 MittausalueX/Y mm 200 / 100 Z liike mm 200 Mittauspöydän koko mm 370 x 210 Maksimi pöydän kuormitus. kg 20 Mittausjärjestelmä: sisäänrakennettu nouseva mittausasteikko - Resoluutio mm 0,001 - MPE E 1 X / Y in µm (L in mm) 1,9 +(L/100) - MPE E 2 XY in µm (L in mm) 2,9 +(L/100) Työskentelymatka mm 85 Maksimi kappaleen korkeus mm 90 Valaistus LED suora ja epäsuora valasitus, erikseen säädetävissä i Dimensions H x W x D mm 700 x 650 x 550 Til. numero Euro , , ,-- Toimitusehto vapaasti tehtaalla pakkauksetta M3-Ohjelmiston ja kosketusnäyttöisen PC: n ominaisuudet 23 Kosketusnäyttö ja näppäimistö ja hiiri Windows pohjainen ; lisäohjelmistojen asennusmahdollisuust Käyttö monitoimikosketusnäytöltä tai näppäimistöltä/hiirellä. Suuri videokuva Pöytäkirjan tulostus yrityslogolla Automaattinen reunanhavainto myös huonokontrastisilla kappaleilla Graafinen näyttö sisältäen mitta-arvot i nimellisten ja todellisten arvojen määrittely toleranssitietoineen Lisä mitta-alueet: 100 x 100 mm 250 x 170 mm 400 x 250 mm (Sis. Z-akselin laajennukset) Lisäoptiot Keskiöitävä LED takavalaistus (Tilaus no ) Taustavalo (Til. numero ) Kalibrointi standardi sisältäen kalibrointitodistuksen (Til. numero ) Z-Akseli voidaan laajentaa 200 mm (Til. numero ) Mittausjärjestelmä Z-Akselille Laaja varuste ja lisälaite valikoima DXF tiedosto integrointi Koulutus Kalibrointi ja korjauspalvelu Skannaa QR-Code ja katso Mahrin YouTubekanavalta video Mittamikroskoopista MarVision MM 320 DXF tiedostojen luominen ja tallentaminen Toleranssirajojen asettaminen Päällisen luominen Yhteenveto GO jano GO
