1 Appareo

2 Pidä kiinni illuusioistasi. Jos ne katoavat, saatat olla edelleen olemassa, mutta olet lakannut elämästä. Mark Twain

3

4

5 Appareo on ripustettava led-valaisin, jossa yhdistyvät esteettisyys ja korkeatasoinen valon laatu ilman kompromisseja. Mitä enemmän valaisimeen tarvitaan komponentteja, sitä vähemmän siinä on tilaa muotoilulle. Led-tekniikka tarjoaa uusia mahdollisuuksia valaisimen muotoiluun. Appareossa jokainen yksityiskohta on tarkkaan harkittu ja minimalistinen muotoilu korostaa valaisimen laatua. Valaisin tuo esille ledien parhaat ominaisuudet, tekniikkaa korostamatta. Appareo antaa led-valaistukselle aivan uuden ilmeen.

6 Ratkaisu on yksinkertainen. Appareon sydän on laserleikattu akryylilevy, jonka mikroskooppinen rakenne ohjaa valon ulos valaisimesta juuri oikeassa kulmassa. Näin valosta tulee tehokasta, eikä se häikäise. Ledit on asennettu akryylilevyn ympärille niin, että valo suuntautuu niistä suoraan levyn sisään. Levy toimii siis sekä heijastimena että häikäisysuojana.

7

8 Led-tekniikan ansiosta Appareon valotehokkuus on erittäin hyvä. Valo on miellyttävää eikä häikäise. Suoran ja epäsuoran valonjaon välinen suhde takaa erinomaisen työpistevalaistuksen lisäksi riittävän määrän ympäröivää valoa. Kun valaisin on sytytetty, ledit saavat valaisimen pinnan elämään, ja ohjaavat valoa, joka tarjoaa optimaalisen visuaalisen elämyksen. Sammutettuna valaisin on täysin läpinäkyvä kuin sitä ei olisikaan.

9 Valoa rajaa erittäin ohut, musta tai valkoinen alumiinikehys. Sen siro muotoilu korostaa valaisimen visuaalisesti ilmavaa rakennetta.

10 Appareo on enemmän kuin valaisin. Se on visuaalinen elämys, joka haastaa katsojansa. Appareo on arvoitus, mutta samalla osa arkipäivän ihmeitä.

11

12 Led-tekniikka itsessään on jo haaste. Uusi tekniikka on niin hienoa, että kaikki suorastaan palavat halusta näyttää, kuinka se toimiin. Me halusimme keskittyä muotoiluun ja elämykseen siihen kuinka valo siivilöityy suojalelevyn läpi. Nimi Appareo kuvastaa valaisimen kaksitahoista luonnetta, eroa sytytetyn ja sammutetun valaisimen välillä. Nimi muistuttaa sytytetyn valaisimen kirkkaasti valaisevasta akryylipinnasta, joka on sammutettuna täysin läpinäkyvä. Appareon merkittävin ominaisuus ei ole led-tekniikka olennaista on se, mitä tekniikan avulla voidaan toteuttaa.

13 Muotoilijat joutuvat usein kamppailemaan sen tosiasian kanssa, että lähtökohdat uusien tuotteiden kehittämiseen ovat kaikille samat. Perinteisen loistelamppuvalaisimen muotoilussa uuden luominen on jo todellinen haaste. Appareon kehittäminen oli erilaista. Edellytykset olivat uudenlaiset, ja siksi työ oli äärettömän selkeää. Jopa siinä määrin, että pelkäsimme ratkaisun olevan liian yksinkertainen. Ensimmäiset luonnokset olivat hyvin pelkistettyjä, ja pelkät yksinkertaiset perusmuodot ympyrä ja suorakaide tuntuivat tarvitsevan jotain lisää. Lopullinen muoto löytyi linnun siivistä, jotka ovat keveitä, vahvoja ja sivulta katsottuna hyvin ohuita. Tästä syntynyt ajatus aavistuksen kaarevasta pinnasta, joka antaa valaisimelle voimaa ja tekee siitä inhimillisemmän. Gustav Müller Nord, Casper Asmussen ja Jens O Johansson, Howl Designstudio

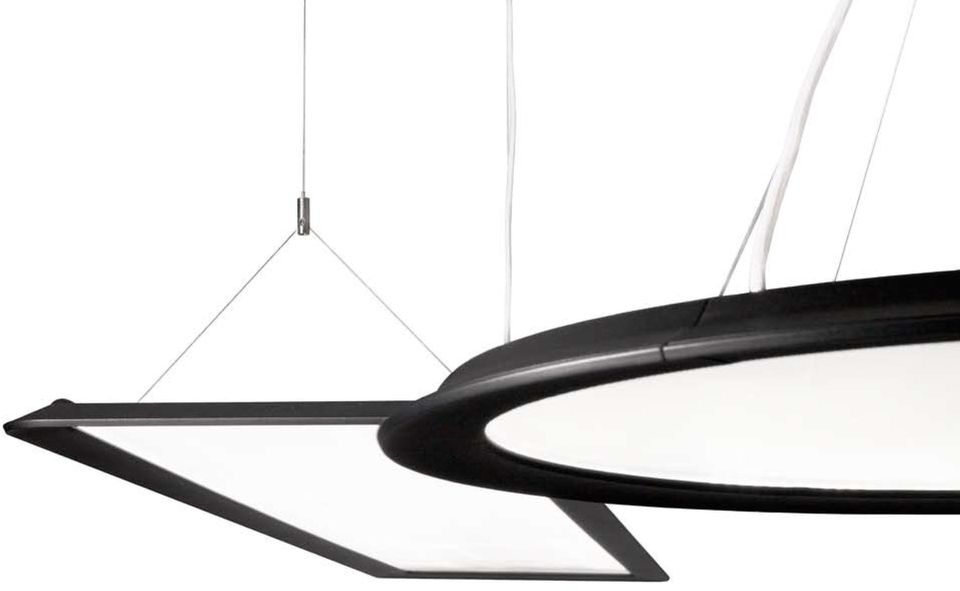

14 Appareosta on saatavana kaksi eri mallia, suorakaiteen muotoinen ja pyöreä. Suorakaide sopii hyvin työpistevalaisimeksi, ja pyöreä valaisin tarjoaa erinomaisen vaihtoehdon eri tilojen yleisvalaistukseen.

15

16 Taikuus on illuusioiden luomista. Se on taito viihdyttää yleisöä luomalla harhakuvia ja aistimuksia, jotka yllättävät ja hämäävät katsojaa. Usein näyttää siltä, että taikuri on saanut mahdottoman mahdolliseksi, jopa yliluonnollisin keinoin. Silti näille illuusioille on löydettävissä aivan luonnolliset selitykset.

17

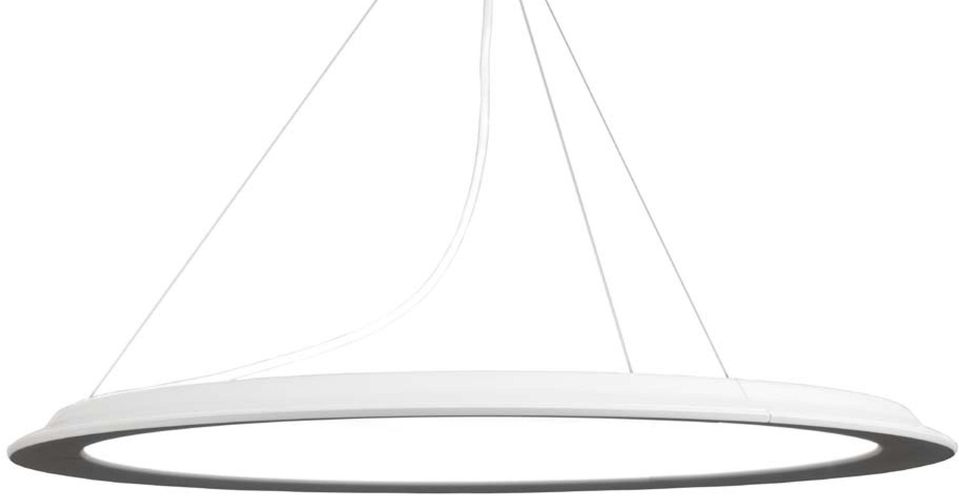

18 Appareo Pyöreä Asennus Vaijeriripustus, kattokiinnike ja kitkalukko sisältyvät valaisimeen. Ulkoinen liitäntälaitekotelo asennetaan suoraan kattopintaan tai sijoitetaan alakaton päälle. Kytkentä Valaisin liitetään 230V-liitäntälaitekoteloon. Läpivienti kotelon yläpinnalla, myös aukkoaihio kotelon sivussa. Jousiliitinkytkentärima 5 2,5 mm², mahdollisuus 1-vaiheiseen läpijohdotukseen. Toimitukseen sisältyy 3 m valkoinen tekstiilijohto valaisimen ja ulkoisen liitäntälaitekotelon välille. Rakenne Valaisimen runko maalattua alumiinivalua. Väri valkoinen (RAL 9016) tai musta (RAL 9005) raepinta. Kytkentärasia muovia. Häikäisysuoja Reunoilta läpivalaistu laserleikattu kirkas akryylilevy (PMMA). Keskimääräinen luminanssi <3000 cd/m². Valonsäätö DALI-valonsäätö vakiona. Lisätiedot Koska Appareossa ledit on sijoitettu kehyksen reunoille, akryylilevy on täysin läpinäkyvä valaisimen ollessa sammutettuna kun ledit on sytytetty, levy on tasaisesti valaistu. Valaisimet LED-yksikkö, W Värilämpötila, K Valonjako Valovirta, lm Tehokkuus, lm/w kg Valkoinen Musta / Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 4000 K 80 L h MacAdam 4 SDCM Sammutettu valaisin on täysin läpinäkyvä. Liitäntälaitekotelo voidaan sijoittaa alakaton päälle tai kiinnittää suoraan kattopintaan Ballast box

19 Appareo Asennus Kaksipistevaijeriripustus. Vaijerit ja kitkalukko sisältyvät valaisimeen. Valaisin toimitetaan valmiiksi tasapainotettuna. Ulkoinen liitäntälaitekotelo asennetaan suoraan kattopintaan tai sijoitetaan alakaton päälle. Kytkentä Valaisin liitetään 230V-liitäntälaitekoteloon. Läpivienti kotelon yläpinnalla, lisäksi aukkoaihio kotelon sivussa. Jousiliitinkytkentärima 5 2,5 mm², mahdollisuus 1-vaiheiseen läpijohdotukseen. Valaisimen ja ulkoisen liitäntälaitekotelon välillä on 1,5 m liitosjohto, 3 0,75 mm² Rakenne Runko suulakepuristettua alumiinia ja päädyt valettua alumiinia. Värit musta (RAL 9005) tai valkoinen (RAL 9016), raepinta. Häikäisysuoja Reunoilta läpivalaistu laserleikattu kirkas akryylilevy (PMMA). Keskimääräinen luminanssi <3000 cd/m². Valonsäätö DALI tai e-sense ActiLume vakiona. Lisätiedot Koska Appareossa ledit on sijoitettu kehyksen reunoille, akryylilevy on täysin läpinäkyvä valaisimen ollessa sammutettuna kun ledit on sytytetty, levy on tasaisesti valaistu. Valaisimet LED-yksikkö, W Värilämpötila, K Valonjako Valovirta, lm Tehokkuus, lm/w kg Valkoinen Musta / Valaisin on täydennettävä haluttua toimintoa vastaavalla lisänumerolla. Ajankohtaista tietoa ledien tehoista ja valovirroista, katso Tietoa LED-valaisimista Värilämpötila (CCT) Ra (CRI) Elinikä Valon laatu 4000 K 80 L h MacAdam 4 SDCM Lisänumerot -402 DALI -442 e-sense ActiLume yksittäisvalaisin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. e-sense ActiLume on integroitu valaisimen päätyyn Ballast box

20 Useat taiteen lajit perustuvat valon kautta saatavaan elämykseen. Näin on esimerkiksi elokuvassa, valokuvauksessa, maalaustaiteessa ja kuvanveistossa. Valo ei pelkästään auta meitä voimaan fyysisesti ja psyykkisesti hyvin. Se luo myös olosuhteet esteettisille elämyksille. Taiteellista luovuutta ympäröivissä myyteissä valosta on tullut väline, tutkittu, mutta ei määriteltävissä oleva. Fagerhultille valo on ollut täsmällistä tiedettä. Se on ollut jotain, mitä voidaan mitata, laskea ja ohjata. Valaistustekniikkaa, jolla voidaan luoda toiminnallista, ergonomista ja energiatehokasta valaistusta. Tällä asiantuntemuksella meidän on mahdollista laajentaa näkökulmaa ja tehdä mahdolliseksi valon käyttö myös yksilöllisen ilmaisun välineenä. Näin innovaatioista syntyy taidetta. The Art of Light. Fagerhult OY Pasilankatu 14 FIN Helsinki Finland Tel: Fax: fagerhult@fagerhult.fi Tampere Pyhäranta 7 D FIN Tampere Finland Tel: Fax: Oulu Sepänkatu 20 FIN Oulu Finland Tel: Fax: produced by fagerhults belysning ab 831.SE ,5
