1 VYYHTI II Paikallisen kunnostajan karttapalvelu Matti Joukola & Ismo Lahtinen Suomen ympäristökeskus Vesistökunnostusverkoston vuosiseminaari Oulu Kuva: Saara Pönkkö

2 VESISTÖN KUNNOSTUS - TUUMASTA TOIMEEN MISTÄ TIETOA? Vesistön tilan parantamisen ja kunnostamisen suunnittelun aloittamiseksi tarvitaan tietoa, rahoitusta ja sopivia yhteistyökumppaneita Kuva: Saara Pönkkö

3 Apua vesistökunnostuksen suunnitteluun ja toteutukseen

4 VYYHTI II II Paikallisten vesistökunnostajien käyttöön kehitettävät kunnostushankesuunnittelua tukevat TYÖKALUT auttavat tuumasta toimeen Kuva: Saara Pönkkö

5 VYYHTI II ( ) tukee paikallista vesistökunnostajaa ProAgria Oulun vetämä VYYHTI II -HANKE kehittää Pohjois-Pohjanmaalla paikallista kunnostajaa tukevaa vesistökunnostajien verkostoa ja kunnostushankkeiden suunnittelua helpottavia työkaluja ( Suomen ympäristökeskus (SYKE) kehittää selainpohjaisia työkaluja paikallisen kunnostustoiminnan sekä vesistökunnostajien verkoston tueksi Pohjois- Pohjanmaalla yhteistyössä paikallisten kunnostajien kanssa. Selainpohjainen vesistökunnostustoimintaa tukeva VESISTÖKUNNOSTAJIEN KARTTAPALVELU 1. VYYHTI Vesistökunnostajien katselupalvelu (pilotti) - Suunnittelutyötä tukevien aineistojen tarkasteluun 2. VALUE - Valuma-alueen rajaustyökalu KM2 (testiversio) - Valuma-alueen rajaamiseen ja maankäyttötietojen laskemiseen 3. VYYHTI Vesistökunnostustoimet (testiversio) - Toteutuneiden kunnostustoimenpiteiden tietojen tallentamiseen

6 WWW VYYHTI - Vesistökunnostajan karttapalvelu Katselupalvelu Valuma-alueen rajaustyökalu Kunnostustietojen tallennus KM2 Rajapintapalvelut (REST,WMS, ) SYKEn paikkatietopalvelut (rajapinnat,geoprosessointi, tietokannat) MAVI GTK MML SYKE LiVi Museo Metsä virasto keskus SYKE

7 VYYHTI Vesistökunnostajan karttapalvelu: Vesistökunnostajan katselupalvelu (pilotti) Valtakunnallisesti kattavalla Vesistökunnostajan katselupalvelulla voidaan tarkastella vesistökunnostuskohdetta yhdessä suunnittelutyötä tukevien aineistojen kanssa Aineistot ovat mm. Suomen ympäristökeskuksen (SYKE), Maanmittauslaitoksen (MML), Maaseutuviraston (MAVI), Metsähallituksen, Museoviraston, Geologian tutkimuskeskuksen (GTK) ja ESRIn sekä VYYHTI II hankkeen avoimia aineistoja Hallinnolliset rajat (MML) Happamat sulfiittimaat (GTK) Ilmakuvat (MML, ESRI) Jokien ja järvien ekologinen tila 2016 (SYKE) Kiinteistörajat (MML, ESRI) Korkeuskäyrät (MML) Luonnonsuojeluohjelma-alueet (SYKE) Luonnonsuojelu- ja erämaa-alueet (Metsähallitus) Maanpeite 2012 (SYKE) Maisema-aluetyöryhmän ehdotus (SYKE, ELYt) Museoviraston aineistot Natura-alueet (SYKE) Peltolohkot (MAVI, SYKE) Peruskartta (MML, ESRI) Pohjavesialueet (SYKE) Tulvariskialueet (SYKE) Uomaverkosto (SYKE) Luonnos uudesta valuma-aluejaosta (SYKE) Vesistökunnostustoimenpiteet (VYYHTI II -testikohteita) Vesirutto (SYKE) Jne.

8 VYYHTI Vesistökunnostajan karttapalvelu: Vesistökunnostajan katselupalvelu (pilotti) Paikanna haluttu kohde paikannimihaun avulla Tarkastele kohdetta suunnittelutyötä tukevien aineistojen kanssa Mittaa pinta-ala hehtaareissa tai etäisyys metreissä Lisää omia aineistoja työkalun karttanäkymään Lisää tausta-aineistoja avoimista rajapinnoista Tulosta karttanäkymä Jaa karttanäkymä linkkiosoitteena esim. sähköpostitse Valuma-aluerajaustyökalulla määritetty valuma-alue voidaan tuoda näkymään tarkasteltavaksi yhdessä suunnittelutyötä tukevien aineistojen kanssa

9 VYYHTI Vesistökunnostajan karttapalvelu: VALUE Valuma-alueen rajaustyökalu KM2 (testiversio) Valuma-alueen ja sen maankäytön selvittäminen on keskeinen osa vesistökunnostustoimenpiteiden ja vesiensuojelurakenteiden suunnittelua sekä rahoitusvaihtoehtojen kartoitusta 2 m:n korkeusmalliin perustuvassa VALUE - Valuma-alueen rajaustyökalussa KM2:ssa testataan korkeusmallin virtausreittejä tarkentavien aineistojen hyödyntämistä Siikajoen ja Temmesjoen vesistöalueilla Pohjois- Pohjanmaalla Koko Suomen kattava VALUE Valumaalueen rajaustyökalu KM10 MML

10 VYYHTI Vesistökunnostajan karttapalvelu: VALUE Valuma-alueen rajaustyökalu KM2 (testiversio) Paikantaa halutun kohteen paikannimihaun avulla (MML:n WFS-rajapinnat) Rajaa yläpuolisen valuma-alueen järvelle, uomalle tai uoman varrelta karttavalinnan perusteella o Toistaiseksi purkupisteen yläpuolisen valuma-alueen pinta-alan alarajaksi asetettu 50 ha eli 0,5 km 2 (Huom. Ylärajaa ei ole) Määrittää valuma-alueen pinta-alan Laskee lennossa maankäyttötilaston valuma-alueelle (Corine 2012) Lisää tausta-aineistoja avoimista rajapinnoista Lisää omia aineistoja työkalun karttanäkymään (ESRI shp) Tallentaa valuma-alueen (ESRI shp) ja maankäyttötilaston (Excel) omaan jatkokäyttöön Luo suoran osoitelinkin valuma-aluerajaukseen MML

11 Korkeusmallin tarkentuminen luo uusia haasteita: Tienpenkereet estävät pintavalunnan todellisia virtausreittejä MML KM10 MML KM2 MML

12 Korkeusmallin (KM2) esikäsittely: PINTAVIRTAUSREITTIEN TARKENTAMINEN TIERUMMUILLA Käsittelemätön KM2 Tarkennettu KM2 (VALUE KM2) PINTAVIRTAUSREITTIEN TARKENTAMINEN UOMAVERKOSTOLLA Käsittelemätön KM2 Tarkennettu KM2 (VALUE KM2) 250 m MML

13 VYYHTI Vesistökunnostajan karttapalvelu: VYYHTI Vesistökunnostustoimet (testiversio) VYYHTI Vesistökunnostustoimet on kehitteillä oleva selainpohjainen sovellus, jolla voidaan tallentaa tietoja toteutuneista vesistökunnostustoimenpiteistä Edistää paikallisten kunnostajien aktivoitumista ja helpottaa heidän toimintaansa, kun hajallaan olevaa kunnostustietoa saadaan koottua Toistaiseksi sovellus on ainoastaan testikäytössä Tallennetut testikohteet eivät ole todellisia ja tiedoiltaan oikeita Osaksi valtakunnallista tietojärjestelmää Kuva: Jarmo Tuukkanen

14 VYYHTI Vesistökunnostajan karttapalvelu: VYYHTI Vesistökunnostustoimet (testiversio) Toteutuneen toimenpiteen tallentaminen Määritä sijainti kartalta Syötä pakolliset tiedot Kohteen nimi Kunnostustoimenpidetyyppi Toteutusajankohta Vastuutaho Rahoitus Täydennä vapaaehtoisilla lisätiedoilla Lyhyt kuvaus Suunnittelija Hanke Liitä oheen dokumentteja esim. kohteen toteutukseen liittyviä kuvia, raportteja tms.

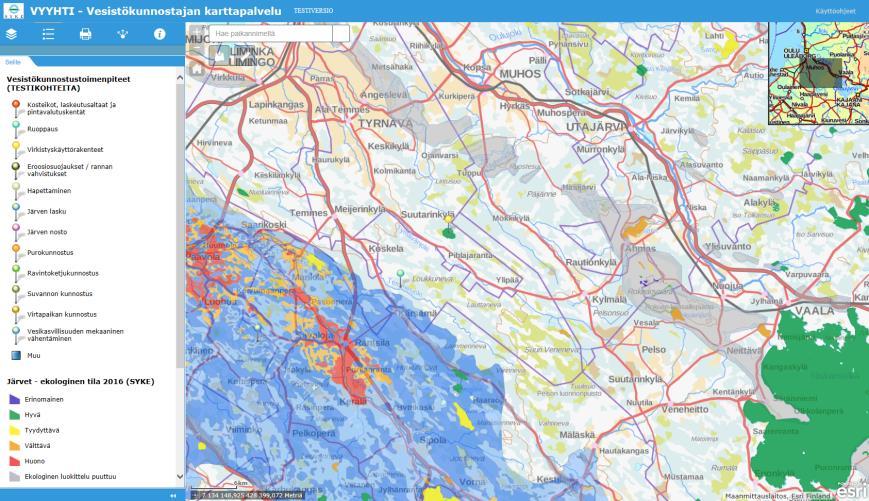

15 VYYHTI Vesistökunnostajan karttapalvelu: VYYHTI Vesistökunnostustoimet (testiversio) VYYHTI - Vesistökunnostustoimet VYYHTI Vesistökunnostajan katselupalvelu Tallennetut kohteet ovat heti tarkasteltavissa VYYHTI Vesistökunnostajan katselupalvelussa

16 JATKOKEHITYS VYYHTI Vesistökunnostajan karttapalvelun moduulit yhteen pakettiin Valtakunnalliseksi palveluksi Rahoitus? o Verkostoilla tehoa vesienhoitoon hanke ( ) o? o YM:n vesien- ja merenhoidon kärkihankerahoitus Kuva: Saara Pönkkö

17 LISÄÄ TIETOA VYYHTI II -hanke VYYHTI - Vesistökunnostajan karttapalvelu Linkit työkaluihin SYKE - Avoin tieto

18 LEARNING CAFE ke 13.6 klo : PAIKALLISEN KUNNOSTAJAN KARTTAPALVELU VYYHTI II Kuva: Saara Pönkkö

19 Kiitos! Kuva: Matti Joukola
