1 100m vyöhykeaineiston käytettävyys Jaakko Suikkanen SYKE/Tietokeskus/Paikkatietopalvelut

2 100m vyöhykeaineisto, aineiston laadinta 1/4 Mitä aineistoa oli käytettävissä lähtöaineistona? Maastotietokanta Maanmittauslaitoksen maastotietokanta on koko Suomen kattava maastoa kuvaava aineisto. SYKEn Ranta10-aineisto: Järvi10, Meri10, JokiAlue10 ja Uoma10 Ranta10 perustuu Maanmittauslaitoksen maastotietokantaan vuosilta Järvi10 sisältää varsinaisten järvien ja lampien lisäksi rakennettuja altaita JokiAlue10 koostuu alueina kuvatuista joista, joiden leveys on vähintään 5m Uoma10 koostettu maastotietokannan viivamaisista joista ja puroista, joiden leveys on 2-5m (sis. myös <2m leveitä osia). Vipu-vesistöt Vipu-vesistöt on tuotettu MAVI:n ylläpitämää viljelijöiden Vipu-palvelua varten, jossa aineistoa hyödynnetään ympäristökorvausjärjestelmän tukena vesistöjen kuvaamiseen. Vipu-vesistöt ei kuitenkaan kuvaa suoraan vesilain mukaista vesistöä. Vipu-vesistöt koostuu SYKEn ja MML:n tuottamista uoma- ja järviaineistoista. 2

3 100m vyöhykeaineisto, aineiston laadinta 2/4 Miksi Ranta10-aineistoa ei käytetty lähtöaineistona? Koska Ranta10 jossain määrin vanhentunut 3

4 100m vyöhykeaineisto, aineiston laadinta 3/4 Mitä aineistoa käytettiin lähtöaineistona? MMLn maastotietokannan uusia (2017) vesistöelementtejä: Järvet, Meri, Virtavedet (aluemaiset joet) sekä ns. VIPU-uomat Maastotietokannan järvistä poimittiin mukaan kaikki joiden pinta-ala > 1 ha (kattaa myös meren saaret) VIPU-uomat perustuu SYKEn uomaverkostoon (Uoma10) : Aineistoa laadittaessa SYKEn uomaverkostoa on lyhennetty (mutta ei jatkettu) 10 km 2 :n yläpuolisen valuma-aluekokokriteerin mukaiseksi Kattaa noin 98 % yli 10 km 2 :n yläpuolisen valuma-aluekokokriteerin täyttävistä virtavesiosuuksista Lisäksi aineisto kattaa myös alle 10 km 2 :n yläpuolisen valuma-alueen omaavat uomayhteydet yli 50 ha:n järville, mikäli yhteys löytyy lähteenä käytetystä SYKEn uomaverkostosta Ei sisällä järvet ylittäviä pseudouomia 4

5 100m vyöhykeaineisto, aineiston laadinta 4/4 Miten aineisto laadittiin? 100m vyöhykeaineisto on laadittu ArcMap paikkatieto-ohjelmassa muodostamalla puskurointityökalulla 100 metrin vyöhyke jokaiselle vesistöelementille erikseen Erillisten vyöhykkeiden päällekkäisyydet on ensin poistettu, minkä jälkeen ne on yhdistetty valtakunnalliseksi aineistoksi Lisäksi on laadittu samalla menetelmällä erillinen rajavyöhyke-aineisto, joka ulottuu metrin etäisyydelle vesistöstä Käytettävyyden helpottamiseksi molemmat vyöhykeaineistot on pilkottu Maanmittauslaitoksen 6km lehtijakokartalla Aineisto kattaa koko Suomen Ahvenanmaan maakuntaa lukuunottamatta 5

100m vyöhykeaineisto Vesistöistä 100 metrin etäisyyteen ulottuva viitevyöhyke Aineisto kuvaa vyöhykettä, joka ulottuu 100 metrin etäisyydelle vesistöstä.

fi/arcgis/rest/services/projektit/hajajatevesienyslmukaisetrantaalueet/mapserver/1 Vesistöistä 90 110 metrin etäisyydellä oleva rajavyöhyke Aineisto kuvaa

6 100m vyöhykeaineisto Vesistöistä 100 metrin etäisyyteen ulottuva viitevyöhyke Aineisto kuvaa vyöhykettä, joka ulottuu 100 metrin etäisyydelle vesistöstä. Aineisto käytettävissä karttapalvelussa sekä rajapintana: Vesistöistä metrin etäisyydellä oleva rajavyöhyke Aineisto kuvaa rajavyöhykettä, joka ulottuu metrin etäisyydelle vesistöstä. Aineisto käytettävissä karttapalvelussa sekä rajapintana: 6

7 Karttapalvelu 1/3 7

8 Karttapalvelu 2/3 Karttapalvelun ominaisuuksia Karttapalvelussa on käytössä seuraavat aineistot (suluissa mittakaavarajat): Kunnat (kartta aina piirrossa) Vesistöistä metrin etäisyydellä oleva rajavyöhyke (1: :20 000) Vesistöistä 100 metrin etäisyyteen ulottuva viitevyöhyke (1: :20 000) SYKEn Pohjavesialueet (1: :20 000) MMLn Ilmakuvat (1: :40 000) MMLn taustakartta/peruskartta (kartta aina piirrossa) Ilmakuvat saa piirtymään haluttaessa 8

9 Karttapalvelu 3/3 Karttapalvelun ominaisuuksia INFO -välilehdellä on tietoa palvelusta KARTTATASOT -välilehdellä on listattuna karttapalvelussa käytettävissä olevat aineistot SELITE -painiketta klikkaamalla pääsee näkemään piirrossa olevien karttatasojen symbolien kuvauksen. LOITONNA/LÄHENNÄ -painikkeiden avulla kartalla tarkennetaan lähemmäksi tai kauemmaksi Kohteen haku paikannimellä 9

10 100m vyöhykeaineiston käytettävyys Tapaus Haminan Kirkkojärvi 10

11 100m vyöhykeaineiston käytettävyys Tapaus Haminan Kirkkojärvi 11

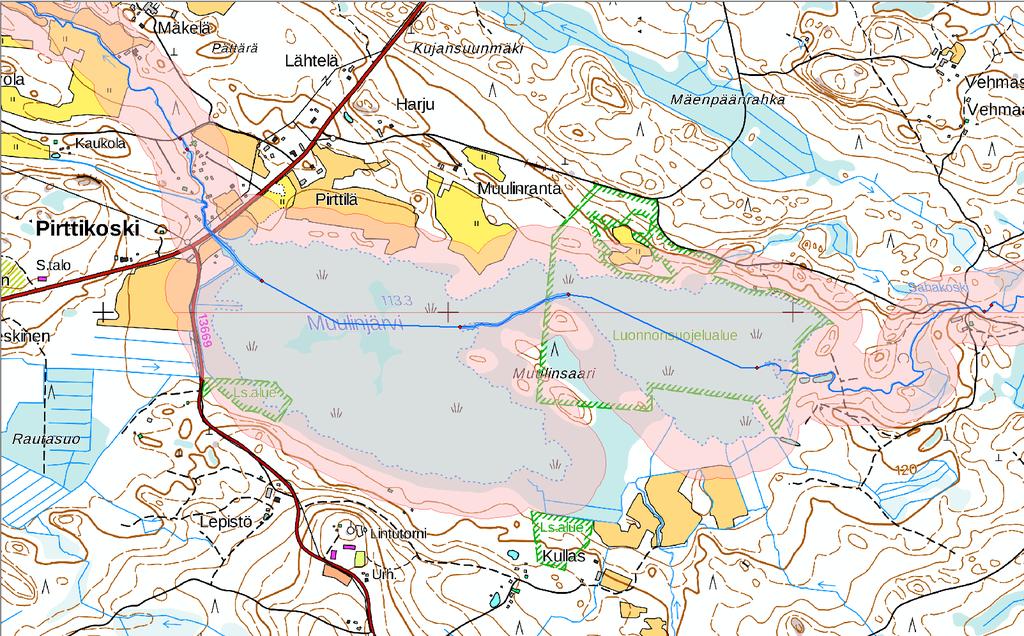

12 100m vyöhykeaineiston käytettävyys Tapaus Hämeenlinnan Muulijärvi 12

13 100m vyöhykeaineiston käytettävyys Tapaus Hämeenlinnan Muulijärvi Muulijärvi lintutornista kuvattuna Kuvan ottanut Jaakko Suikkanen

14 Kiitos! 14
