Käyttöohje. Y C R - M Pölynimurirobotti. Robokeskus Oy. Malli Väri Koko Paino Nopeus Latausaika Käyttöaika Akku Äänitaso

Transkriptio

1 Malli Väri Koko Paino Nopeus Latausaika Käyttöaika Akku Äänitaso Sähkönkulutus iclebo home Pianomusta helmiäisväri D : 35cm, H : 10cm 3.9kg 30cm /sec Noin 120 min Max. 90 min Lithium Ion 60dB Charging : 41.8 Watt Standby : 1 Watt under Y C R - M Pölynimurirobotti Käyttöohje Robokeskus Oy myynti@robokeskus.fi huolto@robokeskus.fi p Lue turvallisuusohjeet ennen käyttöä! Tässä käyttöohjeessa myös takuu-tietoja.

2 Turvallisuusohjeet Pakkauksen sisältö Valmistelut Robotti-imurin käyttöönotto Ohjeita parhaan siivoustuloksen saamiseksi Robotin toimintaperiaate Robotin toiminta yleisesti Robotin siivoustavat Kauko-ohjaimen käyttö Käyttöönotto Akun asennus Sivuharjojen asennus Mikrokuitu mopin asennus Suojamuovien irrotus Kauko-ohjaimen paristojen asennus Valmistelut ennen siivoamista Latausaseman asennus Lataus Kellonajan asetus Siivottavan alueen valmistelu Sisällysluettelo Robotti-imurin käyttö Robotti-imurin käyttäminen Siivouksen aloitus / lopetus Ohjaaminen, lataaminen ja turboimu Siivoustavat Auto Spot Climb Mopping Ajastuksen käyttö Käyttöohjeita & huoltaminen Säilytys Pölysäiliön tyhjennys Pölysuodattimen puhdistus Pölysuodattimen vaihto Mikrokuitumopin käyttö Puhdistusharjan puhdistus Antureiden puhdistus Etupyörän puhdistus Sivuharjan puhdistus Robotin kuoren puhdistus Latausaseman kuoren puhdistus Vianetsintä ennen huoltoon viemistä 18 Virhekoodit 19 Takuu 20 1

3 Tu r v a llisu u so hjeet Nämä ohjeet on laadittu, jotta vältytään henkilö- jaomaisuusvahingoilta. Lue oheiset ohjeet huolellisesti ja käytä tuotetta ainoastaan ohjeiden mukaisesti. Kielto Ehdottomasti kiellettyjä käyttötapoja Varoitus Varoitus-otsikon alla olevat kappaleet varoittavat käyttövirheistä, jotka voivat aiheuttaa vakavan loukkaantumisen tai johtaa jopa kuolemaan. Tärkeää Huomio-otsikon alla olevat kappaleet varoittavat käyttövirheistä, jotka voivat aiheuttaa esineellisiä vahinkoja ja lieviä loukkaantumisia. Varoituksia virtalähteen käytössä - Älä taita virtajohtoa tai jätä sitä raskaiden esineiden alle. Se voi aiheuttaa sähköiskun tai tulipalon. - Pidä liittimet puhtaana ja kuivina. Likaiset ja märät liittimet voivat aiheuttaa toimintahäiriöitä tai sähköiskun - Älä käsittele sähkölaitteita märin käsin. Se voi aiheuttaa sähköiskun tai tulipalon - Älä käytä viallisia sähkölaitteita. Se voi aiheuttaa sähköiskun tai tulipalon. - Jos vettä pääsee laitteen sisään, ota yhteyttä huoltoon, vaikka laite kuivuisikin - Älä vedä sähköjohtoa Se voi aiheuttaa sähköiskun tai tulipalon - Kun lataat robottia suoraan virtajohdolla, aseta johdin kunnolla liittimeen Huonosti asetettu liitin voi aiheuttaa sähköiskun tai tulipalon.. 2

4 - Älä kosketa virtajohtoa kostein tai märin käsin. Se voi aiheuttaa sähköiskun. - Asenna kaikki johdot niin, että ne eivät vahingoitu tai kietoudu robotin harjoihin Se voi vahingoittaa johtoa ja aiheuttaa sähköiskun. - Poista kevyet matot ja kankaat Ne voivat aiheuttaa kiinnijuuttumisen tai ne voivat vahingoittua - Poista pienet ja arat esineet siivousalueelta. Poista keramiikka- ja lasiesineet siivousalueelta. Poista kolikot ja korut siivousalueelta Tu r v a llisu u sohjeet Valmistelut ennen robotin käynnistystä - Poista esineet lattialta Poista lattioilta pyyhkeet, sähköjohdot, kankaat, köydet, narut ja muut, jotka saattavat kietoutua harjaan tai renkaisiin. Huomioi, että myös pöydiltä voi pudota esineitä lattialle. - Tyhjennä pölysäiliö Imutoiminto ei toimi kunnolla jos pölysäiliö on täynnä - Tarkista ennen käyttöä, että suodatin, harja ja pölysäiliö on kunnolla asennettuna. Käyttämällä robottia ilman suodatinta tai harjaa se ei toimi kunnolla - Älä käytä robottia kun eläin tai lapsi on yksin. Robotti voi kiinnostaa eläimiä ja lapsia. Robotti voi aiheuttaa vaaran jos sen rengas jää kiinni. Robotti voi jättää siivoamattomia alueita jos sitä häiritään. - Älä jätä latausaseman johtoa lattialle. robotti voi juuttua latausaseman johtoon. - pidä latausasema kuivana. voi aiheuttaa sähköiskun. 3

5 Tu r va llisu u so hjeet Turvallisuus käytönaikana - Jos robotista kuuluu epänormaalia ääntä, hajua tai savua, ota akku irti ja irrota laturi pistorasiasta ja ota yhteyttä huoltoon Se voi aiheuttaa sähköiskun tai tulipalon. - Älä käytä robottia pöydällä tai muilla korkeilla paikoilla. Robotti voi vahingoittua. - Jos näet kovalla lattialla naarmuja tai muita jälkiä, niin lopeta robotin käyttö. - Jos imumoottori tukkeutuu, poista tukos välittömästi. Tukkeuma voi vahingoittaa robottia - Siirrä robotti huoneesta toiseen jos huoneet on erotettu toisistaan kynnyksellä - Älä päästä robottia märälle alueelle. Se voi vahingoittaa laitetta - Älä käytä robottia lähellä palavia asioita kuten tupakka, kuumat esineet tai bensiini. Ne voivat aiheuttaa tulipalon - Älä käytä robottia ulkona Käytön jälkeen: - Pöly / lika sensoreissa voi aiheuttaa ongelmia toimivuudessa. Puhdista sensorit riittävän usein. - Sammuta robotti virtakytkimestä ennen puhdistamistoimenpiteitä. Robotti voi muuten käynnistyä vahingossa. - Jos robotti tai sen osa vahingoittunut, ota yhteys huoltoon. Se voi aiheuttaa sähköiskun tai tulipalon.. - kun käsittelet latausasemaa, irrota pistotulppa pistorasiasta. - Akkua ei saa altistaa kuumuudelle eikä sitä saa purkaa. Tulipalo ja räjähdysvaara! - Älä suihkuta vettä tai pyyhi robottia bensiinillä, tinnerillä tai muilla liuottavilla aineilla. - Älä paina puskuria kovaa. Jos puskuri vahingoittuu, voi robotti vahingoittaa seinää tai huonekaluja. - Älä korjaa tai tee muutoksia robottiin. Ne voivat vahingoittaa robottia.. 4

6 Pakkauksen sisältö Robotti-imuri Latausasema (kaksipuolinen teippi kiinnitystä varten) Kaukosäädin Käyttöohje Pakkauksen sisältö Sivuharja (vasen) Antibakteerinen suodatin Muuntaja Moppilevy Sivuharja (oikea) Puhdistusharja Akku Kostea mikrokuitu moppi Osien nimet Robotin yläosa Robotin pohja: Lithium ion akku Pölysäiliön kansi Käynnistys/ Lopetus-näppäin Tila-näppäin Virtanäppäin Moottorin suoja suodatin Etupyörän pidin Etupyörä Etupyörän tunnistin Pääharja Pyörä Puhdistusharjan kiinnike Lattiantunnistin Sivuharja Lataus koskettimet On/off kytkin Pääharjan / Mopin kiinnikkeet Sivuharja moottorin akseli Lattiantunnistin Este tunnistin Puskuri Latauspistoke 5

7 Latausasema Pölysäiliö Pölysäiliön kahva Lapa Virtajohdon kela Latausliitin Teippi Latausmerkkivalo Infrapuna valo Infrapuna Latausliittimet Pölysäiliö Suodatin Suodatinkehikko Pölysuodatin Kauko-ohjain Näyttö: Virtapainike Turbopainike Ajan asetuspainike Käynnistys /pysäytyspainike Mene latausasemaan -painike Ajastuspainike Siivousajan asetus Automaatti tila Moppaus tila Piste tila Kiipeämis tila Siivoustavan asetus Suuntapainike Akun tila Kello /Siivousaika Hyväksymispainike Ajastuksen tila Toiminta tila Virhetila Turbo tila Ohjeita parhaan siivoustuloksen aikaansaamiseksi Noudata seuraavia ohjeita: 6 Pakkauksen sisältö Valmistelut - Tyhjennä pölysäiliö - Sulje tarvittaessa huoneiden ovia osittaaksesi siivousalueet - Poista kaikki siivousta haittaavat esineet lattioilta mm. lelut, lehdet, kengät, johdot yms. - Älä nosta robottia kun se on toiminnassa, muuten se hävittää navigointi tietoja ja siivoustulos huononee. - Käynnistä robotti aina painamalla Start ja käytä kauko-ohjainta sammuttamiseen. Käytä start/stop ( ) painiketta ysäyttämiseen ja siivouksen jatkamiseen.

8 Robotin toimintaperiaate Robotin toiminta yleisesti Yli 20 tunnistinta ohjaa robotti ja se välttelee törmäämästä seinään tai muihin esteisiin (tuoli, maljakko, jne). Robotti tunnistaa yli 13mm korkeat esteet edessään. Robotti ei putoa portaisiin, lattian tunnistimien ansiosta. Valmistelut Robotin siivoustavat Robotissa on puhdistusharja, kaksi sivuharjaa ja imuteho. Sivuharjat ja puhdistusharja pyörivät ja puhdistavat pölyt lattioilta. Hienojakoinen pöly imetään robotin imumoottorilla. Tyhjennä pölysäiliö käytönjälkeen ja puhdista puhdistusharja / sivuharjat tarpeeksi usein. Lue lisätietoja kohdasta << Käyttöohjeita & huoltaminen>>(sivu 13). Kauko-ohjaimen käyttö Kauko-ohjaimen käyttö helpottaa robotin ohjaamista. - Paina virtakytkintä käynnistääksesi robotin. Paina virtakytkintä pysäyttääksesi robotin. - Voit valita neljä eri toimintatilaa. Valitse Auto-tila normaaliin siivoukseen. Valitse Mopping tila, kun käytät moppia. Spot -tila siivoaa noin 1,5 neliön. Valitse Climb -tilaa kun sinulla on mattoja tai kynnyksiä. Lue lisätietoja kohdasta << Siivous-toiminto >>(sivu 12). - Imutehon saa voimakkaammaksi painamalla Turbo (vie myös enemmän virtaa). - Paina Docking (tai Base ) ja robotti hakeutuu latausasemaansa - Paina Clock asettaaksesi kellonajan - Paina Timer kun haluat asettaa toiminta-ajan (milloin robotti käynnistyy automaattisesti) - Käytä Suunta -painiketta kun haluta ohjata robottia. Varo painamasta samaan aikaan "Enter"-painiketta. 7

9 Robotti-imurin käyttöönotto Käyttöönotto Akun asennus CLICK Sivuharjojen asennus Mikrokuitu mopin asennus Akku on laatikossa erillään ja on asetettava paikalleen ennen käyttöä. 1. Aseta robotti pehmeälle alustalle pohja ylöspäin. 2. Paina akku paikalleen, niin että kuulet Click äänen. Varmista, että molemmat puolet on kiinni. HUOM! Kun lataat akun ensimmäistä kertaa, lataa vähintään 3 tuntia yhtäjaksoisesti ennen käyttöönottoa. ( Tämä parantaa akun elinikää ja tehokkuutta ). 1. Ota sivuharjat laatikosta. 2. Aseta robotti pehmeälle alustalle pohja ylöspäin, aseta L-kirjaimella (Left) merkitty sivuharja L-kirjaimella merkitylle puolelle 3. Aseta robotti pehmeälle alustalle pohja ylöspäin, aseta R-kirjaimella (Right) merkitty sivuharja R-kirjaimella merkitylle puolelle Sivuharjat saa irti ottamalla kaikista harjaksista kiinni ja vetämällä sivuharjan pois. Kostea mikrokuitu moppi Moppi kehikko fixing clip 1 2 3/4 1. Avaa pölysäiliön kansi ja poista pölysäiliö. 2. Aseta robotti pehmeälle alustalle pohja ylöspäin ja poista puhdistusharja ja sivuharjat. 3. Aseta moppikehikko robotin pohjaan. Huom! Lukitus lippa koloonsa! 4. Aseta moppi kehikkoon. HUOM! Jos moppi ei ole asetettu kunnolla voi moppi lähteä irti kesken siivouksen. Kun moppikehikko ja moppi on asennettu ei mattoja voi siivota, vain kovat lattiapinnat. - moppikehikon tarrakiinnitys voi vahingoittaa mattoja Esimerkki, kun oikein asennettu Esimerkki, kun väärin asennettu Suojamuovien irrotus 1. Poista suojamuovit latausasemasta ja robotin näytön päältä. HUOM! Jos suojamuoveja ei poisteta, voi se aiheuttaa häiriöitä robotin toiminnassa. 8

10 Kauko-ohjaimen paristojen asennus 최적의 Valmistelut 청소를 ennen 위한 참고사항 siivoamista Latausaseman asennus Mukana tulee kaksi paristoa kauko-ohjaimeen. (alkaline AAA 1.5V) Asenna paristot. Käytä samanlaisia paristoja jos joudut vaihtamaan ne. 1. Avaa paristojen luukku 2. Tarkista (+) ja (-), ja aseta paristot oikein päin. 3. Sulje luukku. 1/ Liitä laturin liitin latausasemaan. 2. Aseta latausasema tasaiselle alustalle tasaista seinää vasten. Huom! Kiinnitä latausasema tarvittaessa teipillä lattiaan. 3. Latausaseman ympärillä ei saa olla esteitä 0,5m lähempänä oikealla eikä vasemmalla, eikä edessä 1,5m. 4. Kiedo ylimääräinen kaapeli kuten kuvassa. 5. Liitä virtajohto kuten kuvassa. Merkkivalo alkaa palamaan latausasemassa Robotti-imurin käyttöönotto Lataus HUOM! Robotti siivoaa max. 90 min, kun se on täyteen ladattu. Tyhjän akun lataaminen kestää 2 tuntia /5 6/7 Lataaminen kun virta pois tai akku täysin tyhjä 1. Jos robottia ei ole käytetty pitkään aikaan tai virtakytkin on Off - asennossa, laita robotti itse latausasemaan kuten kuvassa Kun robotti on kunnolla latausasemassa, vilkkuu latausasemassa vihreä valo. 3. Latausaseman merkkivalo palaa jatkuvana vihreänä, kun akku on täyteen ladattu. 9

11 Robotti-imurin käyttöönotto Automaattinen lataus 4. Kun robotti siivoaa ja akku alkaa tyhjentyä, se palaa latausasemaan lataukseen. HUOM! Jos haluat robotin latausasemaan kun se on toiminnassa, paina Docking (tai Base ) kauko-ohjaimesta. Ja robotti hakeutuu latausasemaansa. 5. Kun robotti on kunnolla latausasemassaan, merkkivalo vilkkuu vihreänä. Latausaseman merkkivalo palaa jatkuvana vihreänä, kun akku on täyteen ladattu Lataus suoraan laturilla 6. Liitä laturin pistoke suoraan robotin kyljessä olevaan liitimeen kuten kuvassa 6/7. 7. Liitä laturin virtajohto seinän pistorasiaan. Kelloajan asettamiseen tarvitset kauko-ohjainta. HUOM! Kellonaika pitää olla oikea jos käytetään ajastustoimintoa (robotti käynnistyy automaattisesti tiettyyn kellonaikaan). Kellonajan asetus Paina kaukosäätimen Kellonaika-painiketta. Tunnit alkavat robotin näytöllä vilkkua. 2. Aseta tunnit painamalla + tai näppäintä kauko-ohjaimesta 3. Hyväksy painamalla Enter näppäintä. 4. Aseta minuutit painamalla + tai - näppäintä kauko-ohjaimesta 5. Hyväksy painamalla Enter näppäintä. Siivottavan alueen valmistelu 10 Järjestä siivottava alue tehokkaamman ja nopeamman toiminnan takaamiseksi seuraavasti: 1. Poista lattioilta pyyhkeet, sähköjohdot, kankaat, köydet, narut ja muut, jotka saattavat kietoutua harjaan tai renkaisiin 2. Sulje tarvittaessa huoneiden ovia 5

12 Robotti-imurin käyttäminen Siivouksen aloitus/lopetus 1. Kytke päälle päävirta robotin pohjassa olevasta kytkimestä 2. Paina Power nappia robotissa tai kauko-ohjaimessa. Robotti on valmiina käyttöön ja valo palaa robotin näytössä. Ohjaaminen, lataaminen ja turboimu Käytä kauko-ohjaimen suunta -painiketta ohjataksesi robottia tai jos haluat itse imuroida kauko-ohjaimen avulla. Älä paina "Enter" - painiketta samaan aikaan. Paina suuntapainiketta jos haluat ohjata robottia. Toimii myös silloin kun siivoustila ei ole päällä. Robotti-imurin käyttö 3.Paina Start/Stop ( ) nappia robotista tai kaukoohjaimesta aloittaaksesi siivoamisen. Jos siivoustilaa ei valita robotti siivoaa AUTO -ohjelmalla. 2. Paina docking (tai Base ) ja robotti hakeutuu latausasemaansa 4. Paina Start/stop ( ) -nappia robotissa tai kauko -ohjaimella pysäyttääksesi robotin väliaikaisesti. doc (tai Docking ) ilmoitus tulee näyttöön kun robotti hakeutuu latausasemaansa. 5.Paina Start/stop ( ) -nappia robotissa tai kaukoohjaimella jatkaaksesi 3. Imutehon saa voimakkaammaksi painamalla Turbo (vie myös enemmän virtaa). Turbo valo palaa robotissa. - poista Turbo - tila painamalla Turbo -painiketta uudelleen. 11

13 Robotti-imurin käyttö Siivoustavat Voit valita siivoustavan painamalla robotista tai kauko-ohjaimesta. (Siivous tavan voi vaihtaa kun robotti on pysähtynyt) Auto Spot Climb Normaali siivoustapa, robotti siivoaa sik-sak menetelmällä. - Jos akku on tyhjä robotti hakeutuu latausasemaan - Robotti ei mene yli 5mm korkuisille matoille tai kynnyksille. * jos haluat, että robotti kiipeää yli 5mm (kumminkin alle 13mm), käynnistä robotti "CLIMB" toiminnolla Spot siivoaa spiraalissa noin 1,5 neliön. Jos robotti ei voi liikkua spiraalissa, palauta robotti "AUTO" tapaan. Robotti ylittää noin 13mm korkeat esteet kuten matot ja kynnykset. - Climb -tilassa robotti siivoaa kuten Auto -tilassa sik-sakkia, ja lisäksi ylittää noin 13mm esteet. (Auto-tilassa ylittää vain noin 5mm esteet). Mopping Asenna moppi robotin alle ja käynnistä robotti Mopping - tilassa. Robotti liikkuu sik-sakkia ja siivoaa. Robotti ei mene yli 5mm esteiden yli. - TÄRKEÄÄ! Pölysäiliö ja puhdistusharja pitää olla poistettu robotista ennen mopin asennusta! (Lue sivu 8) Ajastuksen käyttö Ajastuksen asetus Robotti käynnistyy automaattisesti siivoamaan, vaikka käyttäjä ei ole paikalla. HUOM! Kellonaika pitää olla oikein asetettu! Refer to page 10 for setting the current time. 1. Paina Timer -painiketta kauko-ohjaimesta. Aika alkaa vilkkumaan robotin näytöllä. Huom! Jos kellonaika on asetettu, se näkyy näytössä. Paina painiketta uudelleen jatkaaksesi. 2. Aseta tunnit painamalla + tai näppäintä kauko-ohjaimesta 3. Hyväksy painamalla Enter näppäintä. 4. Aseta minuutit painamalla + tai näppäintä kauko-ohjaimesta 5. Hyväksy painamalla Enter näppäintä. Näytössä näkyy ajastettuaika ja ajastus ikoni tulee näkyviin. 12

14 Pölysäiliön tyhjennys 1. Nosta pölysäiliön kansi pois 2. Nosta pölysäiliön kahva ylös niin, että lukitus klipsit avautuvat. 3. Avaa pölysäiliön vipuluukku kuten kuvassa. 4. Ravista pölyt ja roskat roskikseen. Puhdista pölysäiliö mukana tulevalla harjalla. Käyttöohjeita & huoltaminen Aseta pölysäiliö takaisin. Pölysuodattimen puhdistus 1. Seuraa ensin ohjeita kohdassa <Pölysäiliön tyhjennys> 2. Nosta pölysäiliön kahva ylös niin, että lukitus klipsit avautuvat. 3. Irrota pölysuodattimet kuten kuvassa. 13

15 Käyttöohjeita & huoltaminen Pölysuodattimen vaihto 4. Puhdista suodatin käyttämällä mukana tulevaa harjaa Puhdistuksen jälkeen asenna suodatin kehikko takaisin, 6. Aseta pölysäiliö takaisin robottiin. Varmista, että pölysäiliö on kunnolla paikallaan ja klipsit lukkittautuvat. 1. Irrota pölysuodattimet kuten kuvassa. 2. Vaihda pölysuodatin uuteen kuten kuvassa. # Pölysuodattimen valkoinen puoli tulee ritilää vasten. 3. Aseta pölysuodatinkehikko takaisin pölysäiliöön. Mikrokuitumopin käyttö 1. Ota moppiliina irti alustasta 2. Kuivaa moppi kunnolla käytön jälkeen (# Katso asennus sivulla 8) 14

16 Puhdistusharjan puhdistus Furrow 1. Sammuta robotti ja käännä se pohja ylöspäin pehmeälle alustalle. 3. Irrota puhdistusharja. 4. Puhdista harja hiuksista, pölystä ja liasta. # Käytä apuna saksia tai veistä. 2. Avaa puhdistusharjan kehikon klipsit. Käyttöohjeita & huoltaminen CLICK 5. Puhdistuksen jälkeen asenna puhdistusharja oikein päin ja paina puhdistusharjakehikon klipsit kiinni. Antureiden puhdistus 1. Pyyhi robotin puskurin anturit vanupuikolla. 2. Pyyhi robotin pohjan anturit vanupuikolla. 15

17 Käyttöohjeita & huoltaminen Etupyörän puhdistus Sivuharjan puhdistus 1. Paina etupyöräkehikon klipsejä ja nosta kehikko pois.. 2. Poista hiukset yms. käyttämällä harjaa. CLICK 3. Nosta etupyörä pois ja puhdista se. 4. Aseta etupyörä takaisin ja paina etupyöräkehikko kunnolla kiinni. 1. Irrota sivuharja vetämällä kaikista harjaksista yhtä aikaa molemmin käsin 2. Puhdista hiukset ja pöly pois sivuharjasta ja akselista. Robotin kuoren puhdistus 1. Pyyhi robottia kevyesti kostealla mopilla. Älä käytä vahaa tai muita kiillotusaineita. Virtakytkin pitää sammuttaa ennen robotin pyyhkimistä. Jos robotti käynnistyy vahingossa, se voi aiheuttaa vahinkoa. Latausaseman kuoren puhdistus 1. Irrota sähköjohto pistorasiasta. 2. Pyyhi latausasema pehmeällä kankaalla. 16

18 S ä i l y t y s 1. Jos robottia ei käytetä pitkään aikaan, kytke virtakytkin OFF - asentoon robotin pohjassa. Säilytys 2. Älä pidä robottia suorassa auringonvalossa tai ikkunan alla 3. Ota akku irti jos robotti on käyttämättä yli kuukauden. 17

19 Vianetsintä ennen huoltoon viemistä Alla yleisimmät ongelmatilanteet ja mahdolliset selvitykset, miten ongelman voi korjata. Jos et pysty ratkaisemaan ongelmaa itse ota yhteyttä: tai Ongelma Ei siivoa kunnolla Syy Pölysäiliö on täynnä. Puhdistusharja on likainen. Suodatin on likainen. Akku on lopussa. Kun käynnistän Akussa virtaa, mutta pölysäiliö robotin, on täynnä. se sammuu. Puhdistusharja on jumissa hiuksista ja pölystä. Robotti ei reagoi mitenkään Robotti ei lataa. Katso < Käyttöohjeita & huoltaminen > ja tyhjennä pölysäiliö. Katso < Käyttöohjeita & huoltaminen > ja puhdista harja. Katso < Käyttöohjeita & huoltaminen > ja puhdista/vaihda suodatin. Lataa akku. Katso < Käyttöohjeita & huoltaminen > ja tyhjennä pölysäiliö. Katso < Käyttöohjeita & huoltaminen > ja puhdista harja. Virtakytkin on OFF. Tarkista virtakytkimen asento robotin pohjassa. Akku on lopussa. Lataa akku uudelleen. Akkua ei ole asetettu kunnolla paikalleen. Aseta akku kunnolla paikalleen. Kauko-ohjaimessa ei ole paristoja. Vaihda kauko-ohjaimen paristot. Kauko-ohjaimen infrapuna säteen edessä on este tai linssi on likainen. Pyyhi robotin infrapuna sensorit ja kauko-ohjaimen linssi pehmeällä kankaalla. Kauko-ohjain on liian lähellä latausasemaa. Siirrä robotti pidemmälle latausasemasta ja kokeile uudelleen. Latausasema tai robotti ei ole Kytke virtaliitin kunnolla latausasemaan ja aseta kytketty virtaliittimeen. Virtaliitin latausasemaan ei ole Siivouksen jälkeen kunnolla kytketty. robotti ei palaa latausasemaansa. Infrapuna lähetin / vastaanotin latausasemassa tai kauko-ohjaimessa on likainen. 18 Ratkaisu robotti kunnolla latausasemaan. Liitä virtaliitin kunnolla latausasemana. Siirrä latausaseman paikkaa. Latausasema vasemmalla /oikealla ei saa olla esteitä 0,5m lähempänä eikä edessä 1,5m. Jos esteitä on, niin ne estävät robottia palamasta latausasemaansa.

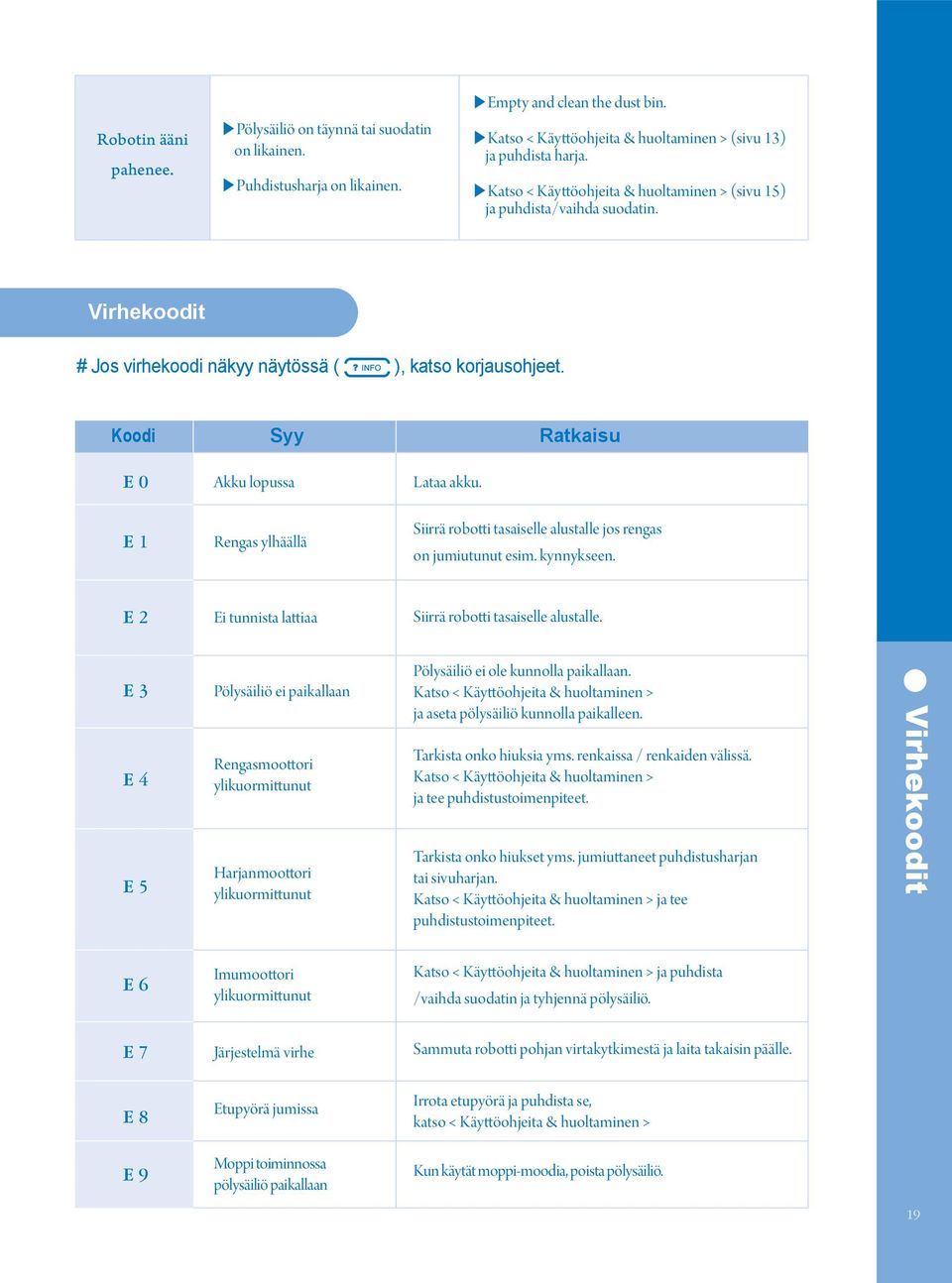

20 Empty and clean the dust bin. Robotin ääni pahenee. Pölysäiliö on täynnä tai suodatin on likainen. Katso < Käyttöohjeita & huoltaminen > (sivu 13) ja puhdista harja. Puhdistusharja on likainen. Katso < Käyttöohjeita & huoltaminen > (sivu 15) ja puhdista/vaihda suodatin. Virhekoodit # Jos virhekoodi näkyy näytössä ( Koodi ), katso korjausohjeet. Syy Ratkaisu Akku lopussa Lataa akku. E1 Rengas ylhäällä Siirrä robotti tasaiselle alustalle jos rengas on jumiutunut esim. kynnykseen. E2 Ei tunnista lattiaa Siirrä robotti tasaiselle alustalle. E3 Pölysäiliö ei paikallaan Pölysäiliö ei ole kunnolla paikallaan. Katso < Käyttöohjeita & huoltaminen > ja aseta pölysäiliö kunnolla paikalleen. E4 Rengasmoottori ylikuormittunut Tarkista onko hiuksia yms. renkaissa / renkaiden välissä. Katso < Käyttöohjeita & huoltaminen > ja tee puhdistustoimenpiteet. E5 Harjanmoottori ylikuormittunut Tarkista onko hiukset yms. jumiuttaneet puhdistusharjan tai sivuharjan. Katso < Käyttöohjeita & huoltaminen > ja tee puhdistustoimenpiteet. E6 Imumoottori ylikuormittunut Katso < Käyttöohjeita & huoltaminen > ja puhdista /vaihda suodatin ja tyhjennä pölysäiliö. E7 Järjestelmä virhe Sammuta robotti pohjan virtakytkimestä ja laita takaisin päälle. E8 Etupyörä jumissa Irrota etupyörä ja puhdista se, katso < Käyttöohjeita & huoltaminen > E9 Moppi toiminnossa pölysäiliö paikallaan Kun käytät moppi-moodia, poista pölysäiliö. Virhekoodit E0 19

21 Takuu Tuote Malli Robot cleaner iclebo home Väri Sarjanumero Asiakas Puhelinnumero YCR-M04-02 Osoite Ostopaikka Ostopäivä Takuu 1v Akun takuu 6kk Korjaukset / Hyvitykset Luokka Normaali vikaantuminen käytössä ollessa, normaalissa ympäristössä Vikaantuminen käyttäjän taholta. Vika Takuunaikana (1v) Korjausta tarvitaan 1 kk sisällä ostopäivästä. Vaihto uuteen tai korjaus veloituksetta Jos havaitaan kolhuja Korjaus veloituksetta Takuun jälkeen Veloitettava korjaus Vikaa havaitaan kuljetuksen jälkeen tai käyttöönotossa. Tuotteen vaihto uuteen Sama vika 4 kertaa tai 5 kertaa eri vika. Vaihto uuteen tai hyvitys Veloitettava korjaus Huoltoa tarvitaan 10 päivän sisällä ostopäivästä. Vaihto uuteen tai hyvitys Tapauksissa, joissa tuote on korjattavissa. Tapauksissa, joissa tuote ei ole korjattavissa. Vikaantuminen luonnonkatastrofeissa kuten, salamat, maanjäristys, myrsky tai tulipalo yms. Tapauksissa, joissa on käytetty väärää jännitettä tai väärää laturia. Tapauksissa, joissa laitetta modifioidaan, korjataan tai avataan jonkun muun toimesta kuin valtuutetun huollon. Muut ulkoiset syyt, lukuun ottamatta vikaa, joka on tuotteessa itsessään. Tämän tuotteen takuu on 1 vuosi ja akun takuu 6kk. 20 Hyvitystiedot Veloitettava korjaus Veloitettava vaihto uuteen Veloitettava korjaus
