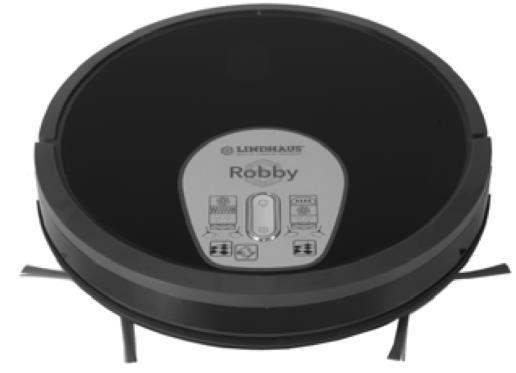

1 Lindhaus Robby Li-ion robotti-imuri KÄYTTÖOHJE Ref. Lindhaus usemaintenance manual mod. Robby 1

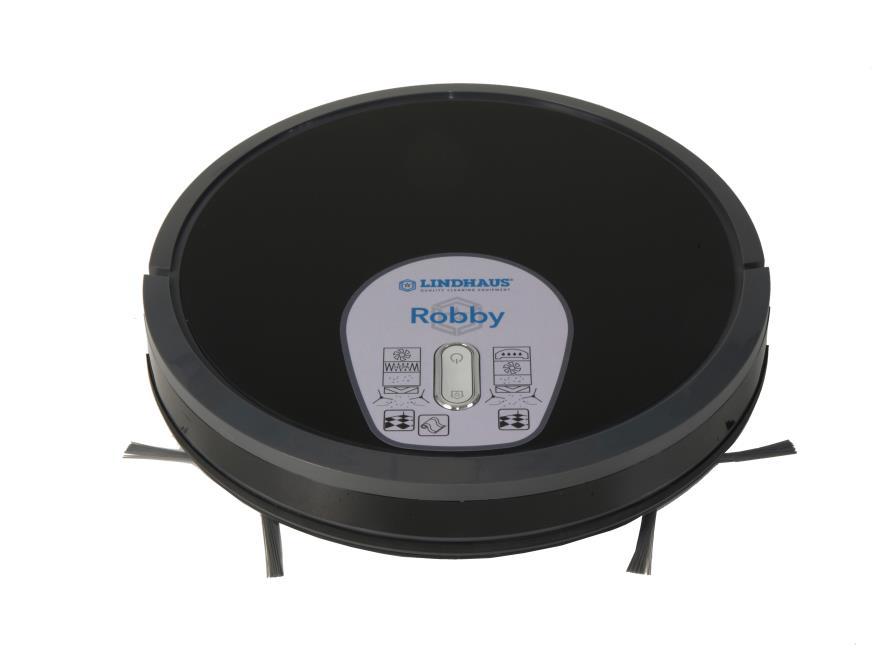

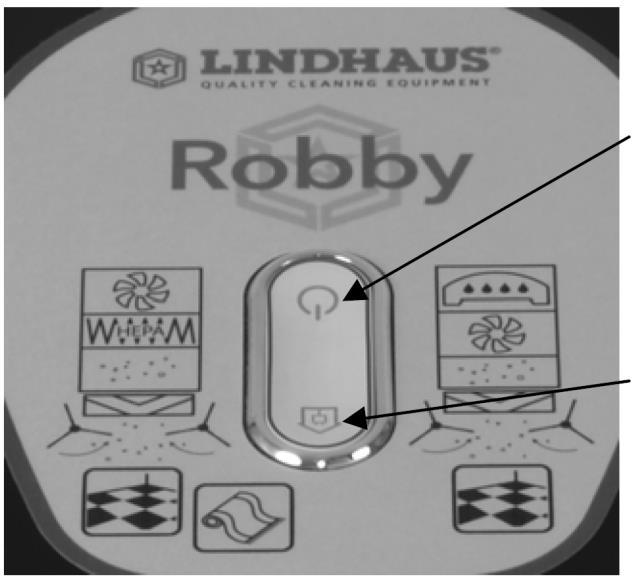

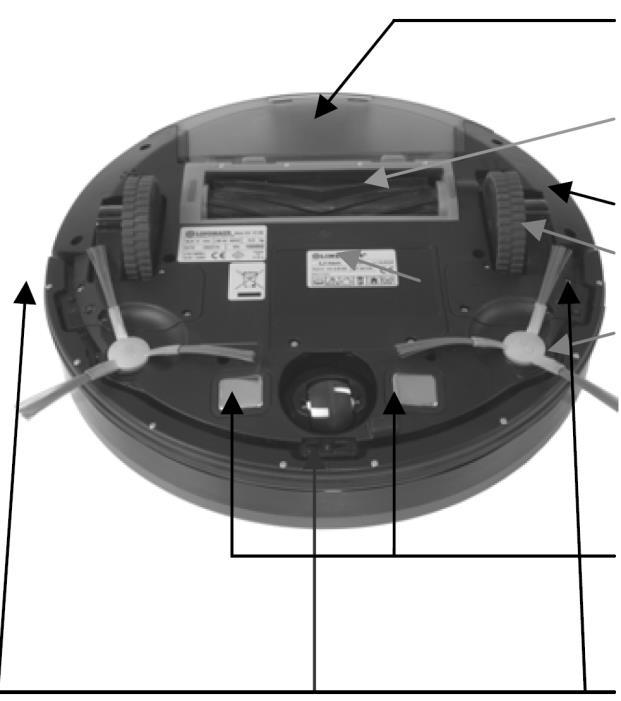

2 Huom! Suorita esilataus ennen koneen ensimmäistä käyttöönottoa. Liitä latausasema verkkovirtaan kohdassa 5. kuvatulla tavalla ja jätä Robby lataukseen n. 4-5 tunnin ajaksi. Tutustu huolellisesti koneen käyttöohjeisiin ennen käytön aloittamista. 1. TUNNE KONEESI Päävirta/Puhdistuksen aloitus Pidä virtapainiketta pohjassa käynnistääksesi ja sammuttaaksesi koneen. Paina virtapainiketta kerran puhdistuksen aloittamiseksi. Latausaseman painike Paina latausaseman painiketta kerran tai käytä kaukosäädintä lähettääksesi Robbyn lataukseen Merkkivalot Vaaleanoranssi: Matala varaustaso (akku) Vaaleanvihreä vilkkuu: Latauksessa Vaaleanvihreä: Akku täysin ladattu / Valmiustilassa / Puhdistaa Punainen vilkkuu: Katso kohta Ongelmanratkaisu Törmäykseneston sensorit Pölysäiliö Pääharja Virtakytkin (on/off) Pyörät (2 kpl) Sivuharjat (2 kpl) Latauskontaktit 2 Sensorit

3 2. VARUSTEET Robbyn vakiovarusteet Kaukosäädin Pölysäiliö Vesisäiliö Mikrokuitumoppi Puhdistusharja Sylinteriharja, 2 kpl Sivuharja, 4 kpl Suodattimet Latausasema ja latauslaite Latausasema Aseta virtapistoke latausasemaan kuvan osoittamalla tavalla. Latauslaite Kaukosäädin Kaukosäädin vaatii toimiakseen 2 kpl AAA 1.5 V paristoja (eivät sisälly pakkaukseen) 3

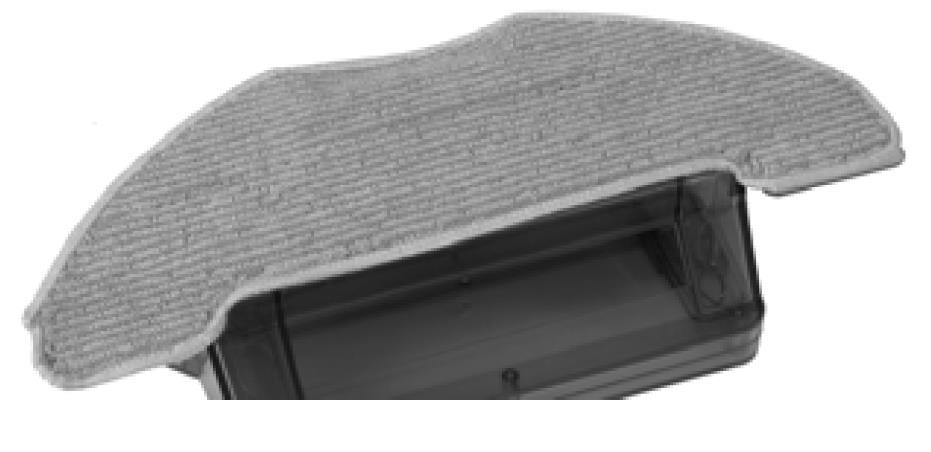

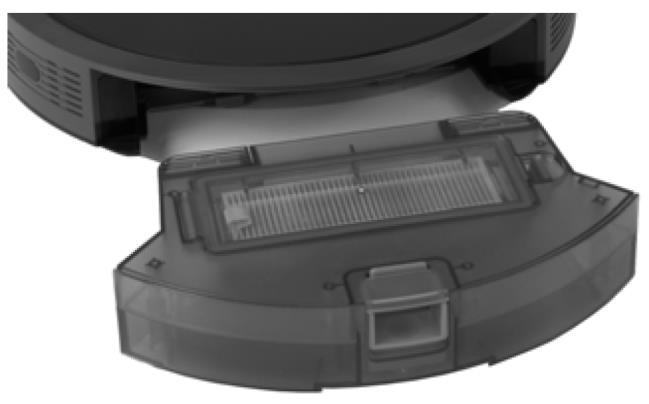

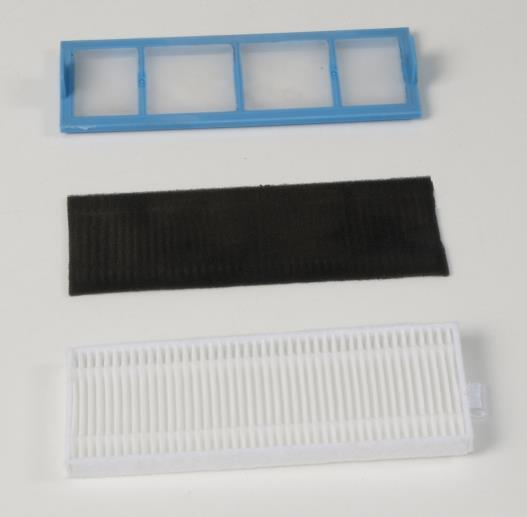

4 Pölysäiliö Suodattimet Vesisäiliö Mikrokuitumoppi 4

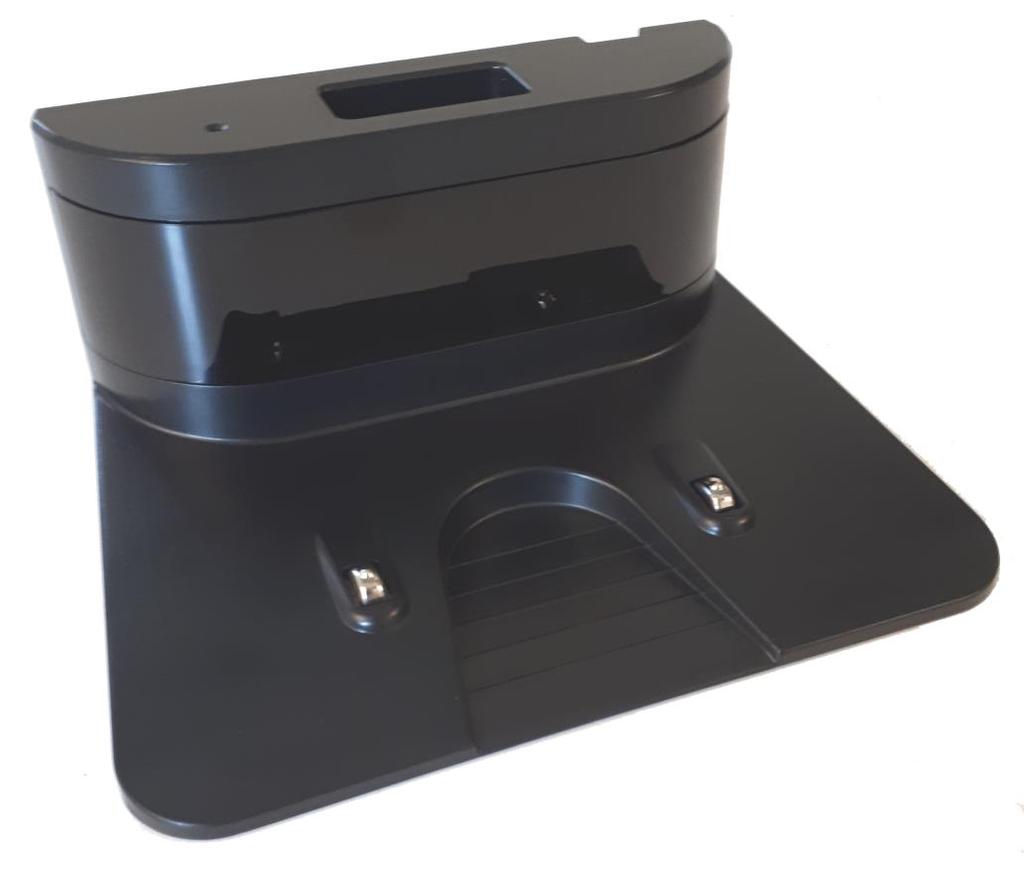

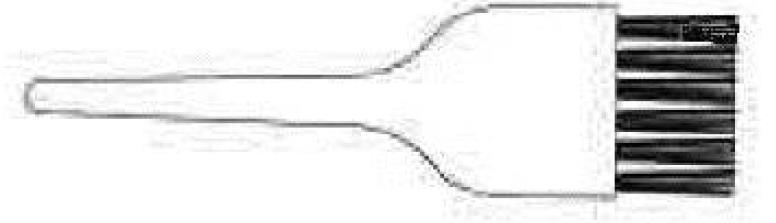

5 Sivuharjat Puhdistusharja 3. LATAUSASEMA Latauksen merkkivalo Kaukosäätimen teline Puhdistusharja Signaalin vastaanottoalue Puhdistusharja Latauskontaktit Puhdistusharja 5

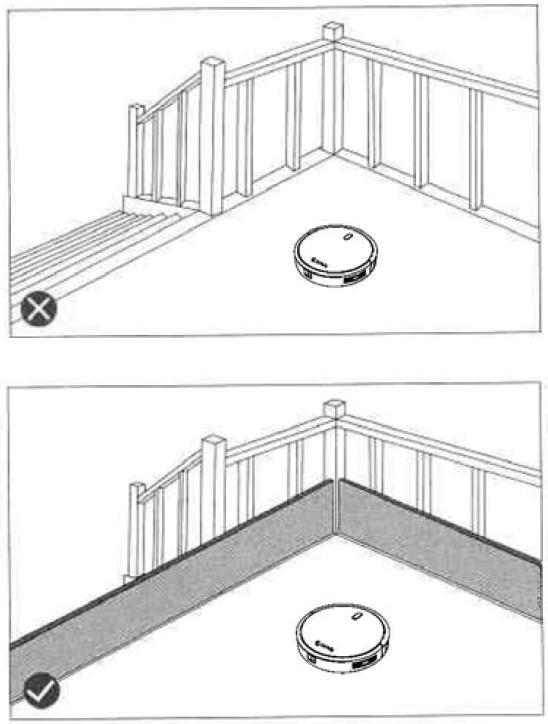

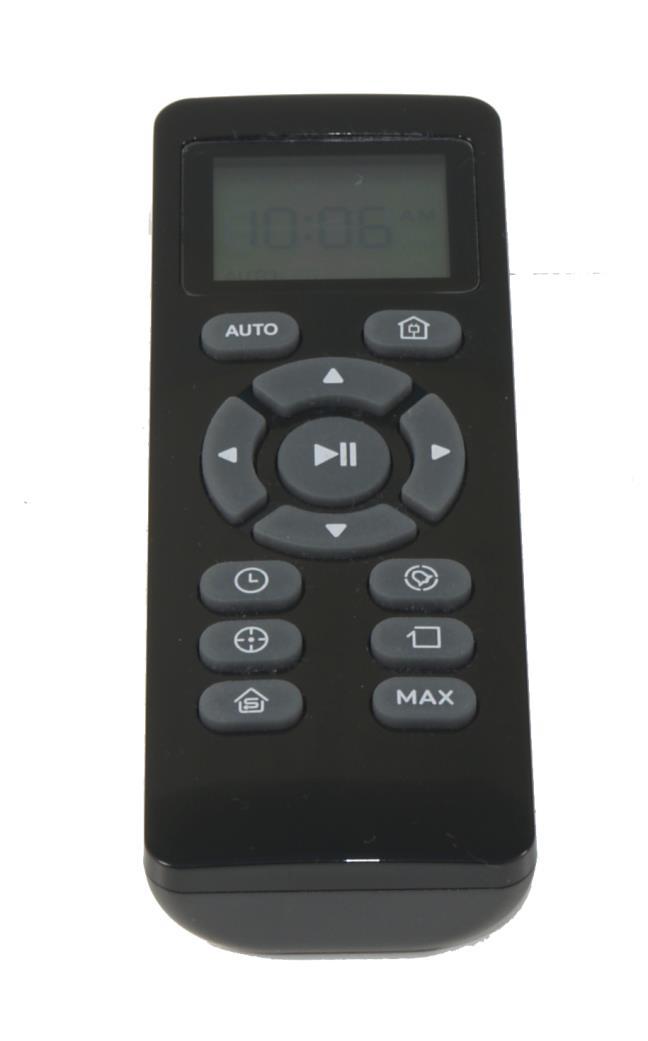

6 4. KAUKOSÄÄDIN Näyttö Automaattinen imurointi Manuaalinen ohjaus Kotipainike/Lähetä lataukseen Start/Pause Kellon asetukset Täsmäpuhdistus Puhdistusharja Pienen tilan puhdistus Ajastustoiminto Reunojen puhdistus Puhdistusharja Max. imuteho TILAN VALMISTELU Poista tilasta kaikki irtoesineet ja nosta virtajohdot, verhot ja herkästi särkyvät esineet pois lattiatasosta. Jos tilassa on esim. parveke, aseta parvekkeen eteen este jotta koneen turvallinen käyttö voidaan taata. dasdas 6

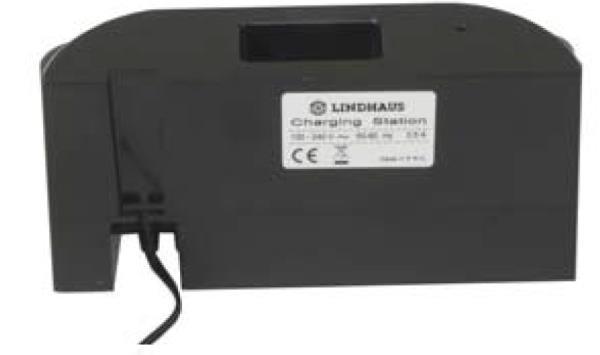

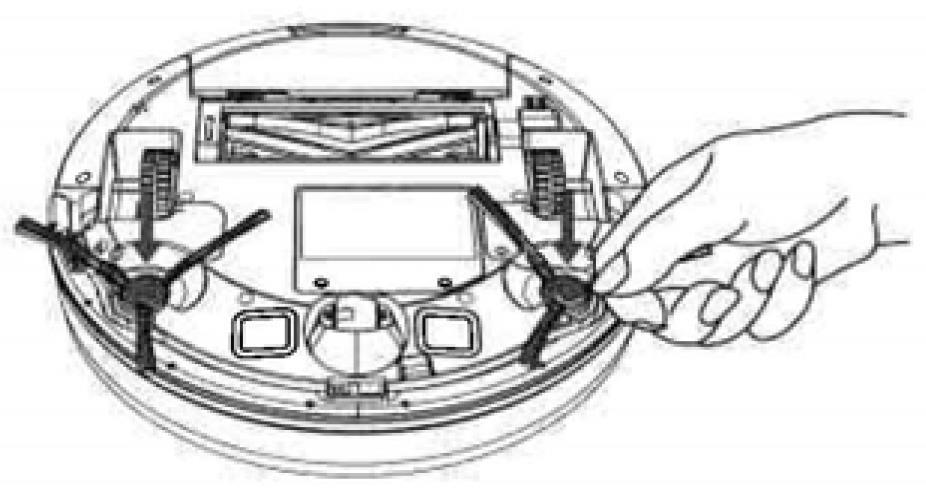

7 5. ALOITUS 5.1 Liitä latausasema verkkovirtaan ja aseta johto latausaseman takana olevaan pidikkeeseen kuvan osoittamalla tavalla. 5.2 Latausaseman sijainti Aseta latausasema seinää vasten ja varmista riittävästi avointa tilaa ympärille vähintään: 2 m eteen 1 m molemmille puolille 5.3 Sivuharjat Asenna sivuharjat paikoilleen koneen pohjaan painamalla harjaa keskeltä kunnes se lukittuu. 5.4 Robbyn käynnistys Aseta Robby latausasemaan siten, että koneen pohjassa olevat latauskontaktit osuvat latausasemassa oleviin vastakappaleisiin. Kone ilmoittaa äänisarjalla kontaktin muodostumisesta. Virtapainikkeen merkkivalon syttyessä Robby on valmis käyttöön. 7

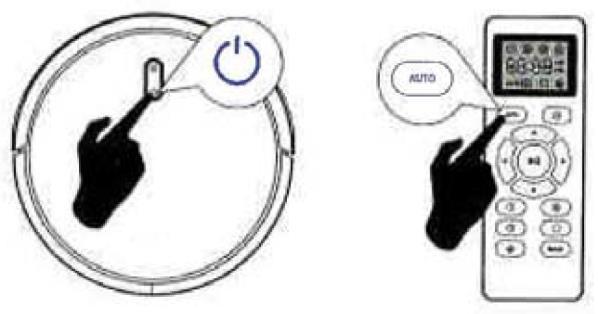

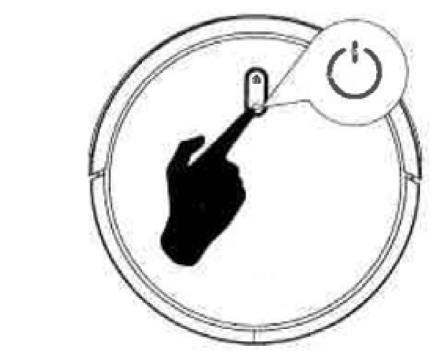

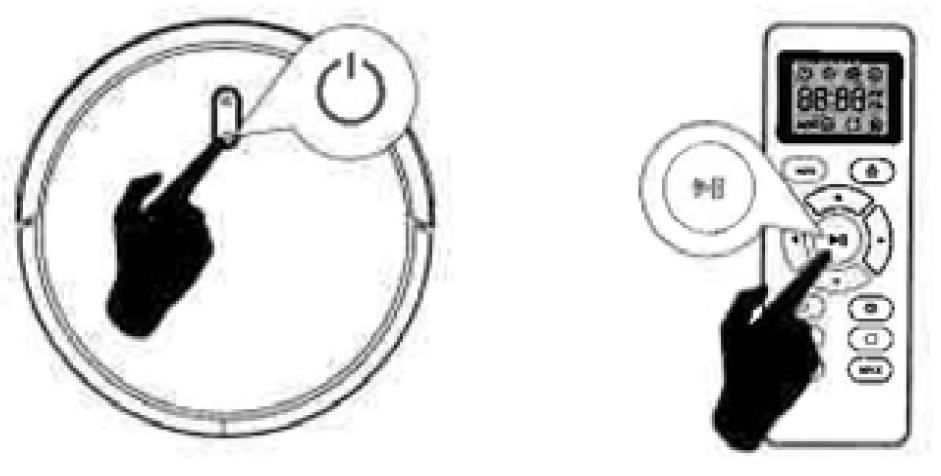

8 5.5 Työn aloitus Paina virtapainiketta kerran herättääksesi Robbyn Paina virtapainiketta toisen kerran tai paina AUTO-painiketta kaukosäätimestä käynnistääksesi puhdistustoiminnon Jos akun varaustaso on alhainen, Robby menee automaattisesti latausasemaan latautumaan. Latauduttuaan Robby jatkaa työtä ja palaa latausasemaan työn ollessa valmis. Jos pääsy latausasemalle on estynyt, Robby ei myöskään lataudu. Tällöin se palaa aloituskohtaan ja lopettaa työn. Aseta Robby käsin latausasemaan (Kts. 5.4 Robbyn käynnistys ). 5.6 Keskeytys Keskeyttääksesi toiminnot paina päävirtapainiketta Robbystä tai Pausepainiketta kaukosäätimestä Paina painiketta uudestaan jatkaaksesi keskeytettyä toimintoa Paina kotinäppäintä Robbystä tai kaukosäätimestä lähettääksesi sen latausasemaan 5.7 Robbyn sammutus Lopeta Robbyn toiminnot ja siirrä se valmiustilaan pitämällä päävirtapainiketta pohjassa kunnes merkkivalot sammuvat 5.8 Robbyn ominaisuudet Robby on suunniteltu navigoimaan ja puhdistamaan koko tilan älykkäästi. Toiminnot sisältävät sekä lakaisun, imuroinnin että kuiva- tai märkäpyyhinnän. 8

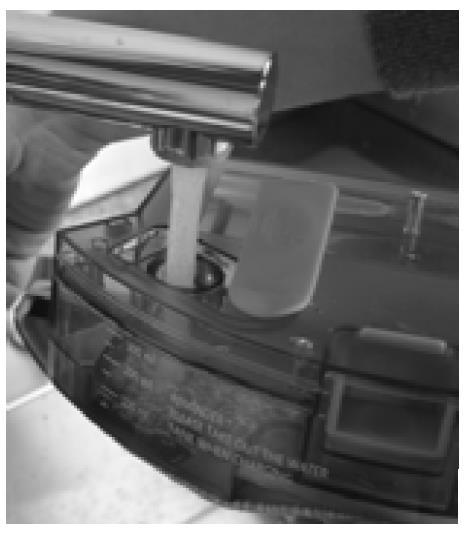

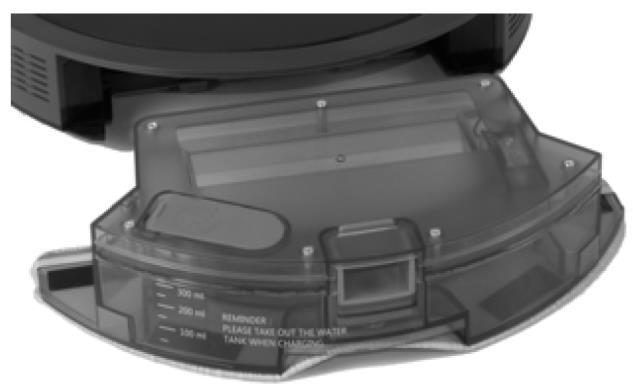

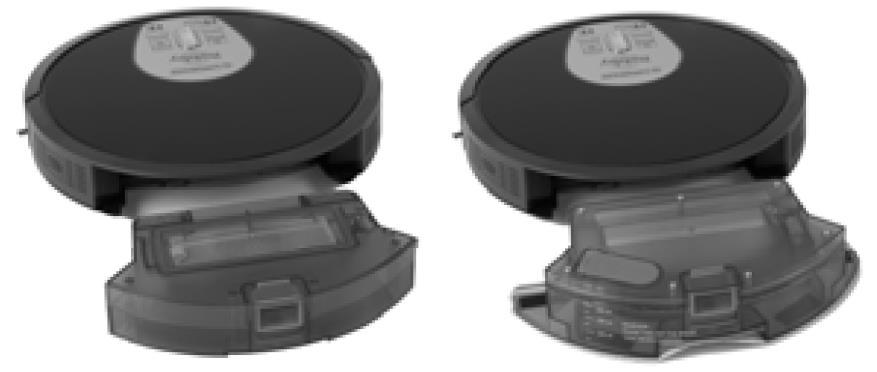

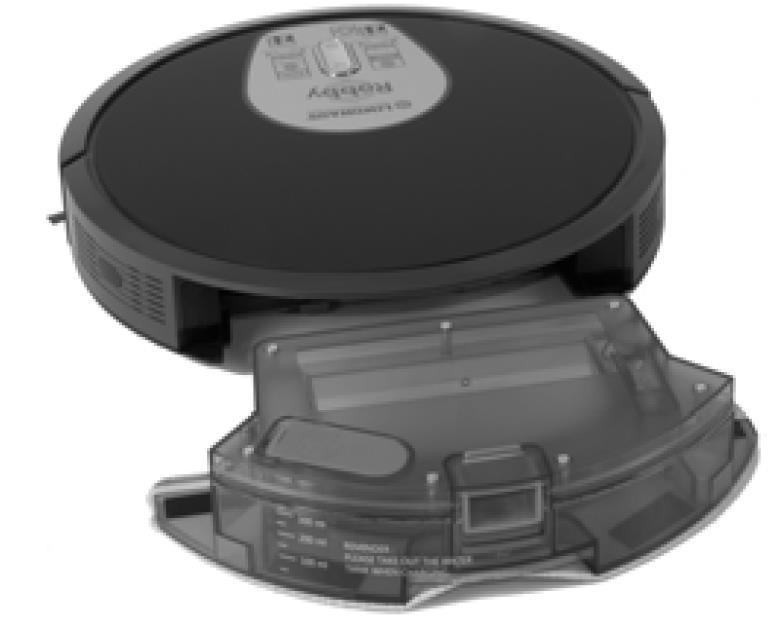

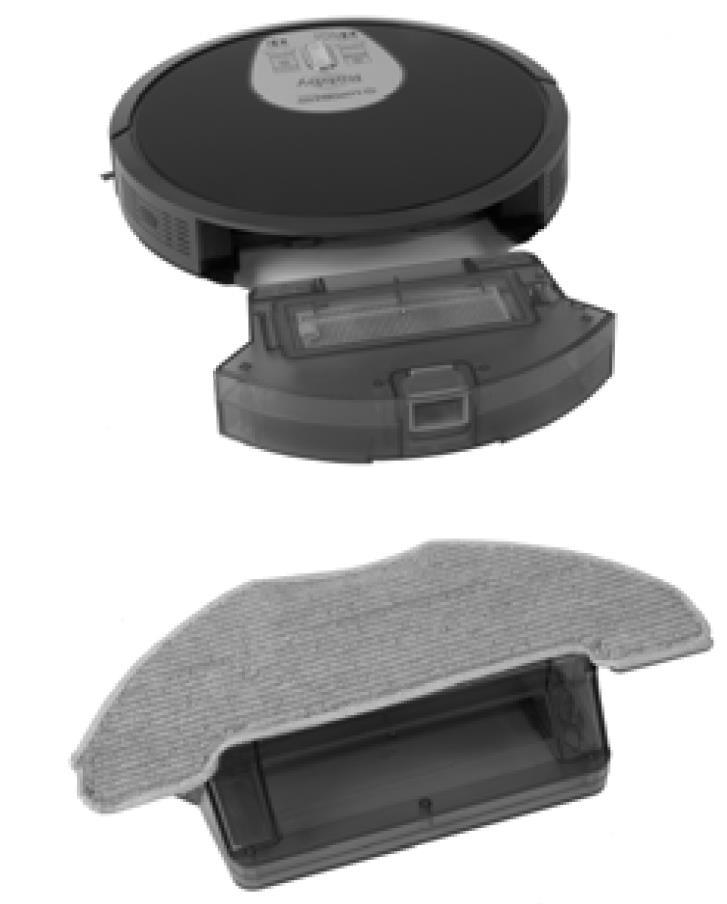

9 6. AUTOMAATTINEN IMUROINTIOHJELMA - Robby aloittaa kartoittamalla ensin koko tilan ja sen jälkeen puhdistaa sen kauttaaltaan - Robby koskettaa esteitä ja seiniä säännöllisesti kartoittamisen tueksi - Toiminta jatkuu siihen asti kunnes Robby on puhdistanut koko tilan. Akun varauksen käydessä vähiin Robby menee itse latausasemaan latautumaan. Latauksen päätyttyä se jatkaa työntekoa automaattisesti ja viimeistelee työn. - Työn päätyttyä Robby menee latausasemaan 6.1 Vettä kestävien kovien lattiapintojen pesu Robbyn vakiovarusteisiin kuuluvan vesisäiliön avulla se pystyy myös pesemään lattiapintoja A. Kiinnitä mikrokuitumoppi vesisäiliön pohjaan, täytä säiliö vedellä (1.) ja tarvittaessa lisää puhdistusaine annosteluohjeen mukaan (2.) B. Poista pölysäiliö C. Aseta vesisäiliö pölysäiliön tilalle ja käynnistä robotti Huom! Robbyä voidaan käyttää myös kuivapyyhintään. Tällöin ohita vesisäiliön täyttövaihe. 9

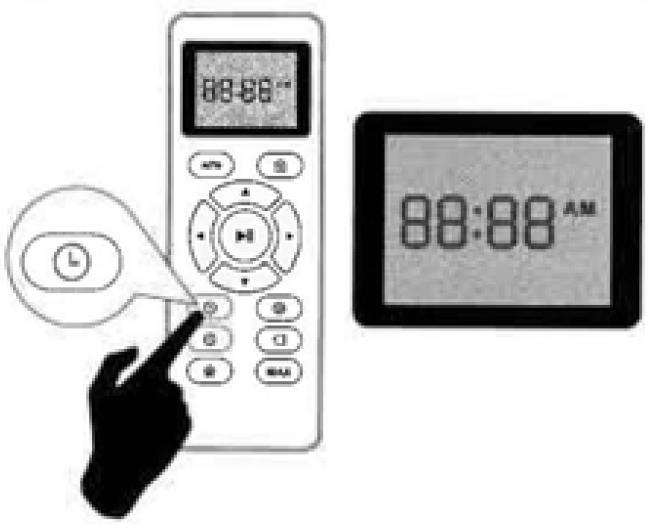

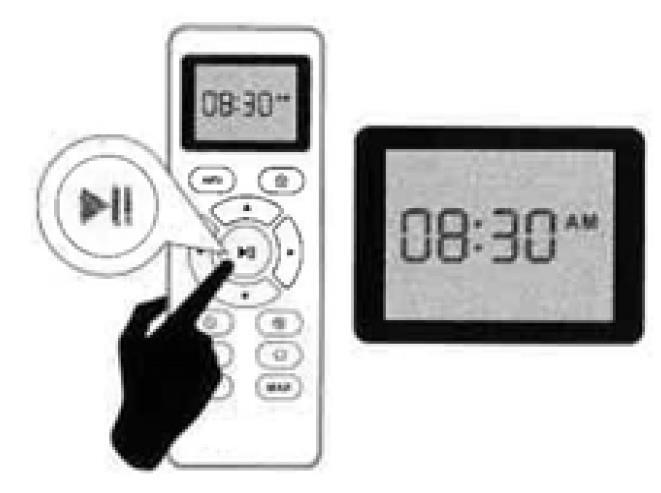

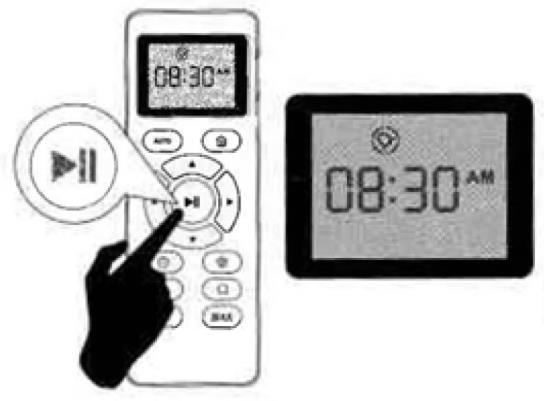

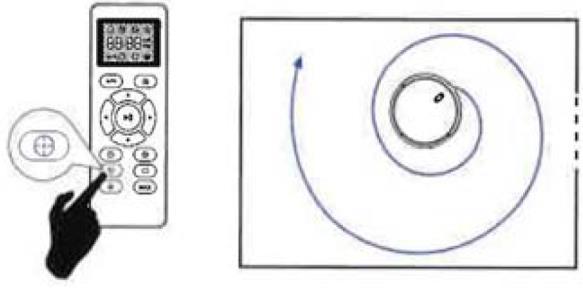

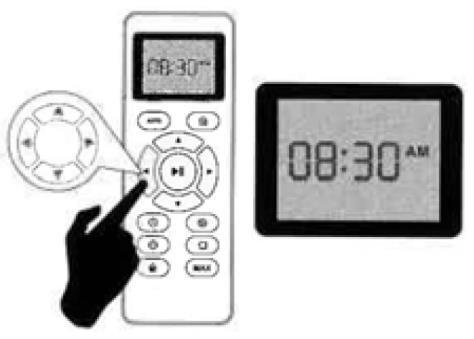

10 7. PUHDISTUSTOIMINNOT 7.1 Täsmäpuhdistus Täsmäpuhdistuksen avulla Robby puhdistaa intensiivisesti n. 1 metrin kokoisen alueen spiraalin muodossa. Alueen reunalle päästyään se palaa takaisin samaa reittiä. Täsmäpuhdistuksen aikana Robby käyttää täyttä imutehoa varmistaakseen parhaimman mahdollisen lopputuloksen. Käynnistääksesi täsmäpuhdistuksen aseta Robby halutun kohdan keskelle ja paina kaukosäätimen Täsmäpuhdistus-painiketta. 7.2 Täyden imutehon käyttö Paina MAX-painiketta kaukosäätimestä. Toiminto päättyy jos jokin muu toiminto käynnistetään. 7.3 Ajastus Robbyn ajastustoiminnon avulla puhdistustoimintojen aloitus voidaan ajastaa alkavaksi tiettynä ajankohtana. Näitä asetuksia voidaan määritellä vain kaukosäätimestä. Huom! Varmista, että kaukosäädin on robotin lähellä kellonaikaa tai ajastusta säädettäessä. 7.4 Kellonaika Paina kaukosäätimen kello-painiketta, jolloin näytössä oleva tuntinäyttö alkaa vilkkua. Paina nuolinäppäimistä joko ylös- tai alaspäin määrittääksesi oikean kellonajan. Siirry minuutteihin painamalla nuolinäppäintä oikealle ja valitse oikeat minuutit. Paina lopuksi Start/Pausepainiketta. Robby ilmoittaa äänimerkillä kellonajan määrityksen hyväksymisestä. 10

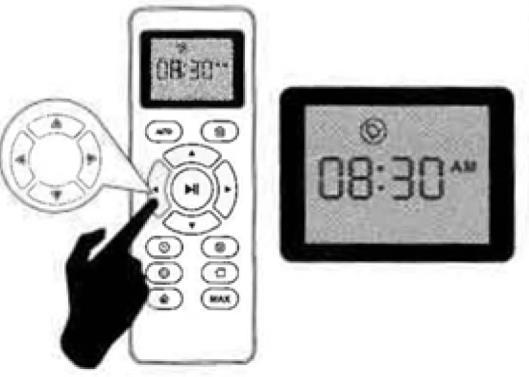

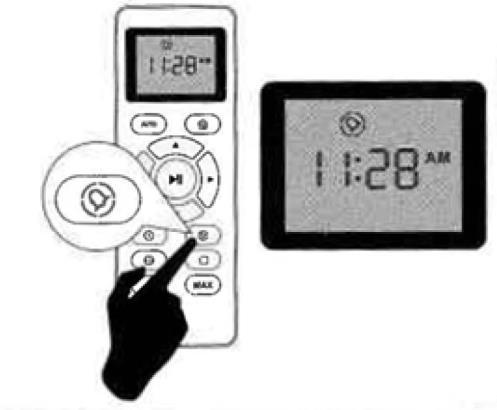

11 7.5 Ajastustoiminto Paina ajastustoiminnon painiketta kaukosäätimestä, jolloin näytössä oleva tuntinäyttö alkaa vilkkua. Käytä nuolinäppäimistöä halutun aloitusajankohdan määrittämiseksi. Paina Start/Pause painiketta vahvistaaksesi valinnan. Robby ilmoittaa äänimerkillä asetusten hyväksymisestä. 7.6 Ajastustoiminnon keskeytys/peruutus Pidä kaukosäätimen ajastustoiminnon painiketta pohjassa n. 4 sekunnin ajan. Robby ilmoittaa äänimerkillä keskeytyksen hyväksymisestä. 11

12 8. SÄÄNNÖLLINEN PUHDISTUS Huom! Robbyn käytön jälkeinen puhdistaminen on tärkeää, jotta se toimii tarkoitetulla tavalla. Puhdista joka käyttökerran jälkeen: - Säiliöt - Harjat - Suodattimet - Moppi - Pyörät - Koko kone 12

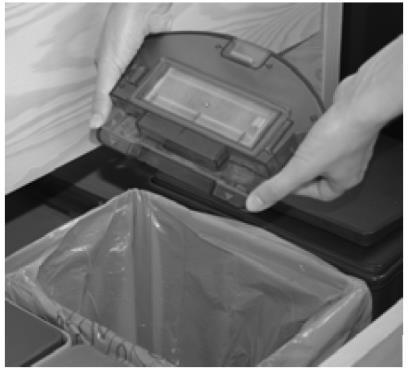

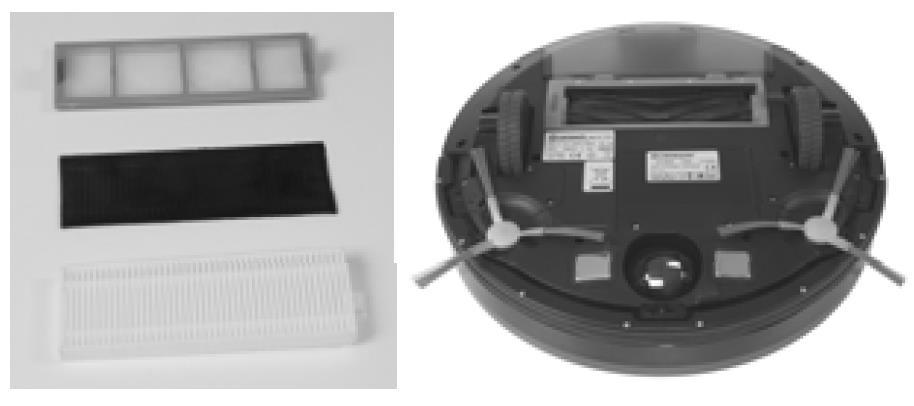

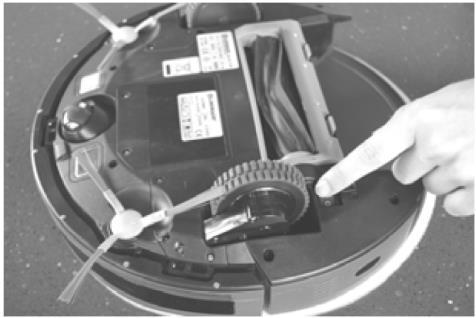

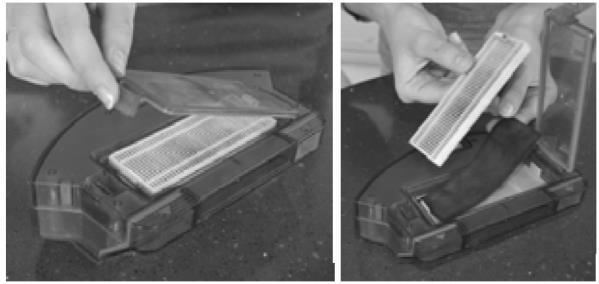

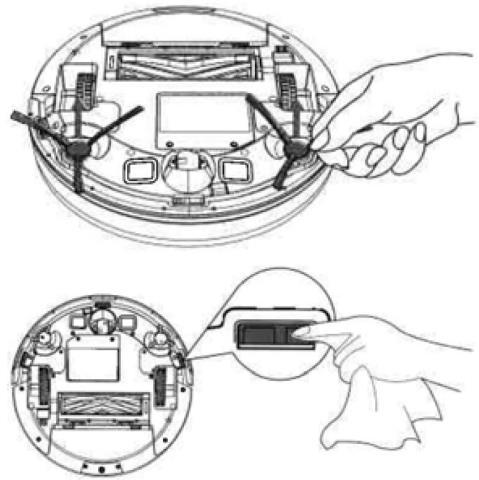

13 9. HUOLTOTOIMENPITEET Robby robotti-imurin varaosat ovat tilattavissa KiiltoClean Oy:ltä tai KiiltoCleanin valtuutetuilta jälleenmyyjiltä. 9.1 Pölysäiliön tyhjennys A. Vapauta pölysäiliön lukitus irrottaaksesi sen Robbystä. B. Avaa säiliön luukku painamalla lukituspainikkeita (2 kpl). 9.2 Suodattimien puhdistus A. Avaa suodattimien päällä oleva luukku ja nosta suodattimet pois. B. Puhdista suodattimet pölystä. C. Vaihda suodattimet tarvittaessa uusiin. Varoitus! Aina ennen huoltotoimenpiteitä: KÄÄNNÄ KONEEN POHJASSA OLEVA VIRTAKYTKIN ASENTOON Sivuharjojen puhdistus A. Irrota harjat (2 kpl) koneesta B. Puhdista harjat ja niiden kiinnityskohdat. Aseta harjat takaisin paikalleen. 9.4 Sensorien ja latauskontaktien puhdistus A. Pyyhi sensorit kuivalla siivouspyyhkeellä B. Pyyhi kontaktipinnat Robbystä ja latausasemasta siivouspyyhkeellä. 13

14 10. AKKUJEN LATAUS Ennen latausta: puhdista pääharja ja harjakotelo huolellisesti Litium-ioniakku Tärkeää: Litium-ioniakut ja niitä sisältävät tuotteet ovat kuljetusta koskevien sääntöjen ja määräysten alaisia. Tuotteita kuljetettaessa on huomioitava seuraavat asiat: - Poista litium-ioniakku tuotteeseen - Peitä akun latauskontaktit esimerkiksi teipillä - Aseta akku takaisin akkukoteloon kontaktit suojattuna ja varmista akkukotelon lukitus - Pakkaa tuote alkuperäiseen laatikkoon tai pakkaukseen, joka estää tuotteen liikkumisen kuljetuksen aikana - Järjestä kuljetus maitse, ei lentorahtina 10.2 Akun lataus Pidä Robby aina latauksessa latausasemassa kun sitä ei käytetä. Näin tuet akun käyttöiän toteutumista Akun säilytys ja varastointi Jos Robbyä säilytetään muualla kuin latausasemassa, poista akku koneesta. Säilytä akkua ja konetta viileässä, kuivassa tilassa Akun kierrätys Ota yhteyttä paikalliseen jätehuoltoviranomaiseen tai tavarantoimittajaan selvittääksesi akkujen kierrätystä ja hävitystä koskevat ohjeet. 14

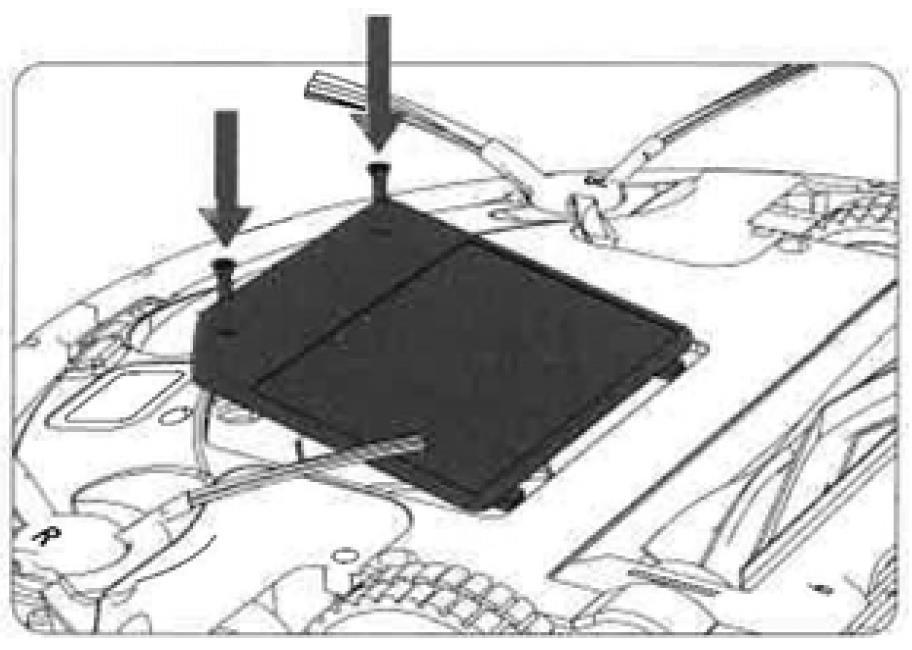

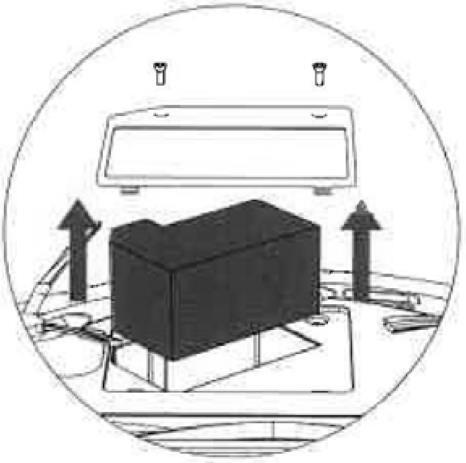

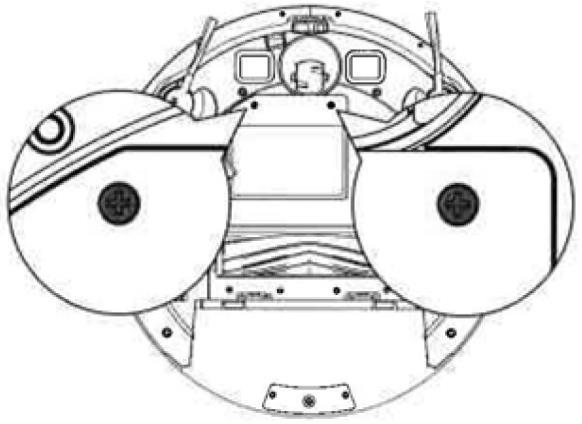

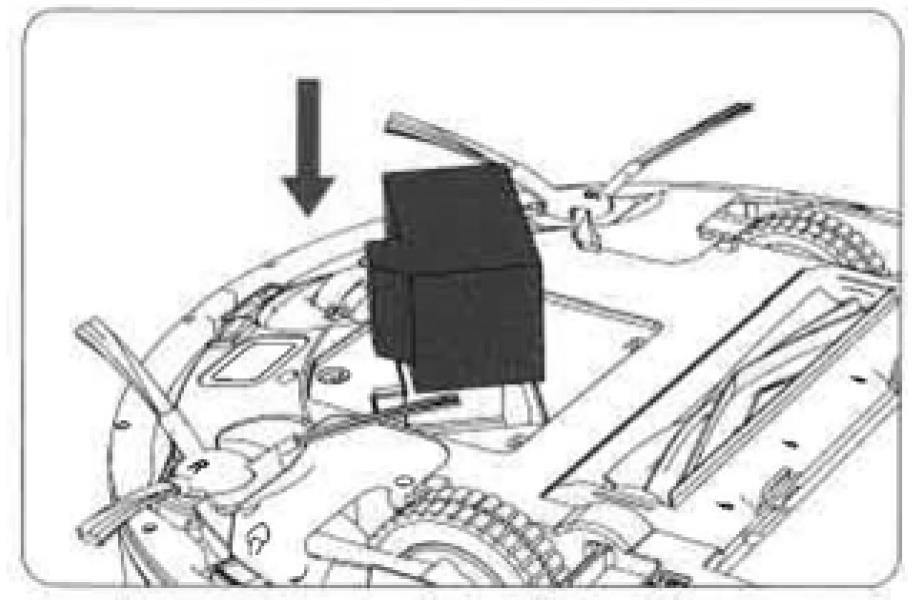

15 10.5 Akun irrotus koneesta Noudata näitä ohjeita irrottaaksesi akun turvallisesti robotista: 1. Avaa akkukotelon luukussa olevat kaksi ruuvia. Poista luukku ja akku. 2. Aseta uusi akku paikalleen tunnistekilpi ylöspäin. 3. Kiinnitä akkukotelon luukku paikalleen kahdella ruuvilla. Varmista, etteivät sivuharjat jää luukun väliin. 11. ONGELMANRATKAISU Robby ilmoittaa mahdollisista ongelmista kaksiosaisella äänimerkillä ja heti perään puhutulla ääniviestillä. Punainen merkkivalo joko vilkkuu tai syttyy samalla. Tarkista ongelman aiheuttaja ja ratkaisuvaihtoehdot taulukosta Ongelmanratkaisu. Jos ongelma ei ratkea näiden ohjeiden avulla, ota yhteyttä KiiltoClean Oy:n asiakaspalveluun tai yhteyshenkilöön. 12. TEHDASASETUSTEN PALAUTUS Joissakin ongelmatapauksissa tehdasasetusten palautus voi ratkaista ongelman. Palauttaaksesi tehdasasetukset aseta robotin pohjassa oleva päävirtakytkin OFF-asentoon. Merkkiääni ilmoittaa onnistuneesta asetusten palautuksesta. 15

16 ONGELMANRATKAISU MERKKI SYY KORJAUSTOIMENPIDE Pyörä ei pyöri kunnolla Puhdista pyörä ja akseli. Paina 1 piippaus virtapainiketta käynnistääksesi robotin uudestaan. Sivuharja(t) eivät pyöri kunnolla Puhdista sivuharja(t) ja paina 2 piippausta virtapainiketta käynnistääksesi robotin Punainen merkkivalo palaa uudestaan. Imumoottori ei saa tarpeeksi ilmaa Irrota ja tyhjennä pölysäiliö. Puhdista 3 piippausta suodattimet. Napauta pölysäiliötä tarvittaessa irrottaaksesi kiinnittyneen lian säiliöstä. Pääharja ei pyöri kunnolla Irrota harja ja puhdista se huolella 4 piippausta molemmista päistä. Puhdista harjakotelo. Robby on jumissa/ei liiku Vapauta Robby ja aloita uudesta kohdasta. 2 piippausta Puhdista pyörät hiuksista ja irtoliasta. Varmista pyörien liikkuvuus. Punainen merkkivalo vilkkuu Robbyn sensorit ovat likaiset, kone on Jos Robby on vaarassa pudota tai pysähtyy 3 piippausta vaarassa pudota tai jää paikalleen tummalle alustalle tummalle alustalle, aloita uudesta kohdasta. Muussa tapauksessa pyyhi sensorit kuivalla siivouspyyhkeellä. 16
