1 Sähköautoprojekti Pienoissähköauto Mekaniikan kokoonpano

2 Sisällys Mekaniikan osalista Ruuvit: m3x6mm uppokanta 13kpl m3x8mm kupukanta 3kpl m2,5x8mm 6kpl (päivitys takavanteiden kiinnitys) m3x6mm pidätinruuvi 1kpl m3x10mm pidätinruuvi 2kpl m4x16mm kuusiokanta 2kpl m4x20mm kupukanta 4kpl Laakerit: 16x5x5mm 2kpl 8x3x4mm 4kpl Linkit: linkit tulee päivittyymään linkkipallo m2.5x2.5 (4.75x7.18mm) linkinpää 4kpl linkkitanko 39mm 1kpl tarkista linkkitanko 30mm 1kpl tarkista 3D tulostetut muoviset mekaniikkaosat: Takatukivarret oikea / vasen Takapyörien kiinnitykset vasen / oikea (sisältää myös päärattaan) Taka-akselin holkki 2kpl Etutukivarret oikea / vasen Etupyörän tuenta 2kpl Etupyörän kiinnitys oikea / vasen Etukoritolpat 2kpl piirilevyn keskituki 1kpl servoarmin tpala symmetrian takaamiseksi vielä tekemättä Muut osat: 5mm Teräsakseli Alumiininen tai muovinen pohjalevy 1kpl / voi olla myös tulostettu Takapyörät 1:12 RC mattoauton foami rengas 2kpl / voi olla myös tulostetut. 3D mallit löytyy Etupyörät 1:12 RC mattoauton foami rengas 2kpl / voi olla myös tulostetut. 3D mallit löytyy Ohjausservo täysikokoinen Hiilellinen DC moottori 20 lankainen. Esim lrp blast 10 Tarvittavat työkalut M2,5, M3 ja M4 kierretapit ja väännin pieni viila 2

3 porakone ja terät 1.5mm, 2.4mm, 4mm, 5mm 8.3mm Senkkaus terä Sivuleikkurit, kärkipihdit kuusiokolo avainsarja ruuvimeisseli sarja Dremel ja katkaisulaikka 3

4 Mekaniikan rakentaminen 1. Pohjalevyn reikien senkkaus 8.3mm senkkaus terällä Senkkaa kaikki pohjalevyn reiät 8.3mm senkkaus terällä. 4

5 2. Viimeistele 3D tulostetut osat viilalla. Viilaa mahdolliset purskeet pois 3. Tee takatukivarsiin m3 kierteet kierre tapin avulla. Tee vain muutaman millin kierre koska reiät ovat vain 8mm syviä. 5

6 4. Tee m3 kierteet myös etutukivarsiin. Tee vain muutaman millin kierre koska reiät ovat vain 8mm syviä. 5. Ruuvaa takatukivarret paikalleen m3x6mm uppokantaruuveilla 6

7 6. Tee m4 kierteet etupyörien tuentaosan kiinnitys reikiin. 7. Tee m4 kierteet myös etutuentojen haarukka osaan. TÄSSÄ TARKKANA ÄLÄ TEE KIERRETTÄ KOKONAAN PAKSUMMAN OSAN LÄPI. KIERRÄ TAPPIA VAIN NIIN PITKÄLLE ETTÄ SEN KÄRKI TULEE NÄKYVIIN. 7

8 8. Kiinnitä vasen etutukivarsi pohjalevyyn m3x6mm uppokantaruuvilla. Lisäksi kiinnitä pyöräntuenta tukivarteen m4x16mm kuusikantaruuvilla. 9. Aseta ohjausservo paikalleen tukivarsien väliin, tämän jälkeen kiinnitä oikea tukivarsi ja pyöräntuenta. (uudessa versiossa käytössä mikroservo symmetrian takia tähän tulee päivitys myöhemmin.) 8

9 10. Poraa 4mm terällä pyöränkiinnityksien reikä oikean kokoiseksi. TÄSSÄ TARKKANA PORAA KUVAN MUKAINEN REIKÄ. TOISEEN REIKÄÄN TULEE M4 KIERRE JA SE EI ONNISTU 4MM REIKÄÄN. 11. Tee kierteet m4 kierteet pyörän kiinnityksiin. TÄSSÄ TARKKANA TEE KIERRE VAIN 2/3 REIÄIN PITUUDESTA JOTTA PYÖRÄN KIINNITYS RUUVI PYSYY PAIKALLAAN AJOSSA. (jos tässä on ongelmia osan kestävyyden kanssa voit tehdä kierteen koko matkalle ja käyttää ruuvilukitetta pitämää pyörän kiinnitysruuvi paikallaan) 9

10 12. Ruuvaa ohjauksen linkkipallot pyörän kiinnityksiin. Reikiä voi avata ennen ruuvaamista 1.5mm terällä tulee päivittymään uuteen versioon uudet linkit ja pallot 13. Kiinnitä servoarm ja siihen linkkipallot. Seuraavaksi säädä linkit oikean pituisiksi ja napsauta linkit paikalleen. (uudessa versiossa käytössä mikroservo) 10

11 14. Mittaa 130 mm 5mm teräsakselista ja katkaise se dremelin katkaisulaikalla. MUISTA SUOJALASIT! 15. Aseta 16mmx5mmx5mm kuulalaakerit takatukivarsiin ja työnnä takaakselipaikalleen. 11

12 16. Ruuvaa moottori paikalleen m3x8mm ruuveilla. 17. Poraa moottorin pinion rattaaseen reikä 3.2mm terällä. (uudessa versiossa pinion ratas on metallinen kaupallinen ratas) 12

13 18. Poraa moottorin pinion rattaaseen sivuun reikä 2.4mm terällä. (uudessa versiossa pinion ratas on metallinen kaupallinen ratas) 19. Tee pinion rattaaseen m3 kierre. (uudessa versiossa pinion ratas on metallinen kaupallinen ratas) 13

14 20. Tee takapyörän kiinnityksiin m3 kierre sivuun. tee päälle 3kpl m2,5 kierre takapyörän kiinnitystä varten. 14

15 21. Kiinnitä moottorin pinion ratas m3x6mm pidätinruuvilla. Kiinnitä myös oikeanpuoleinen takapyörän kiinnitys m3x10mm pidätinruuvilla, jossa on mukana pääratas. HUOM pyörän kiinnitysten ja laakerin väliin tulee 10mm muoviholkit muista laittaa ne paikoilleen. Uudessa versiossa taka-akselin holkit vain 2mm kapeat. 15

16 22. Tee m3 kierre piirilevyn keskitukeen. 16

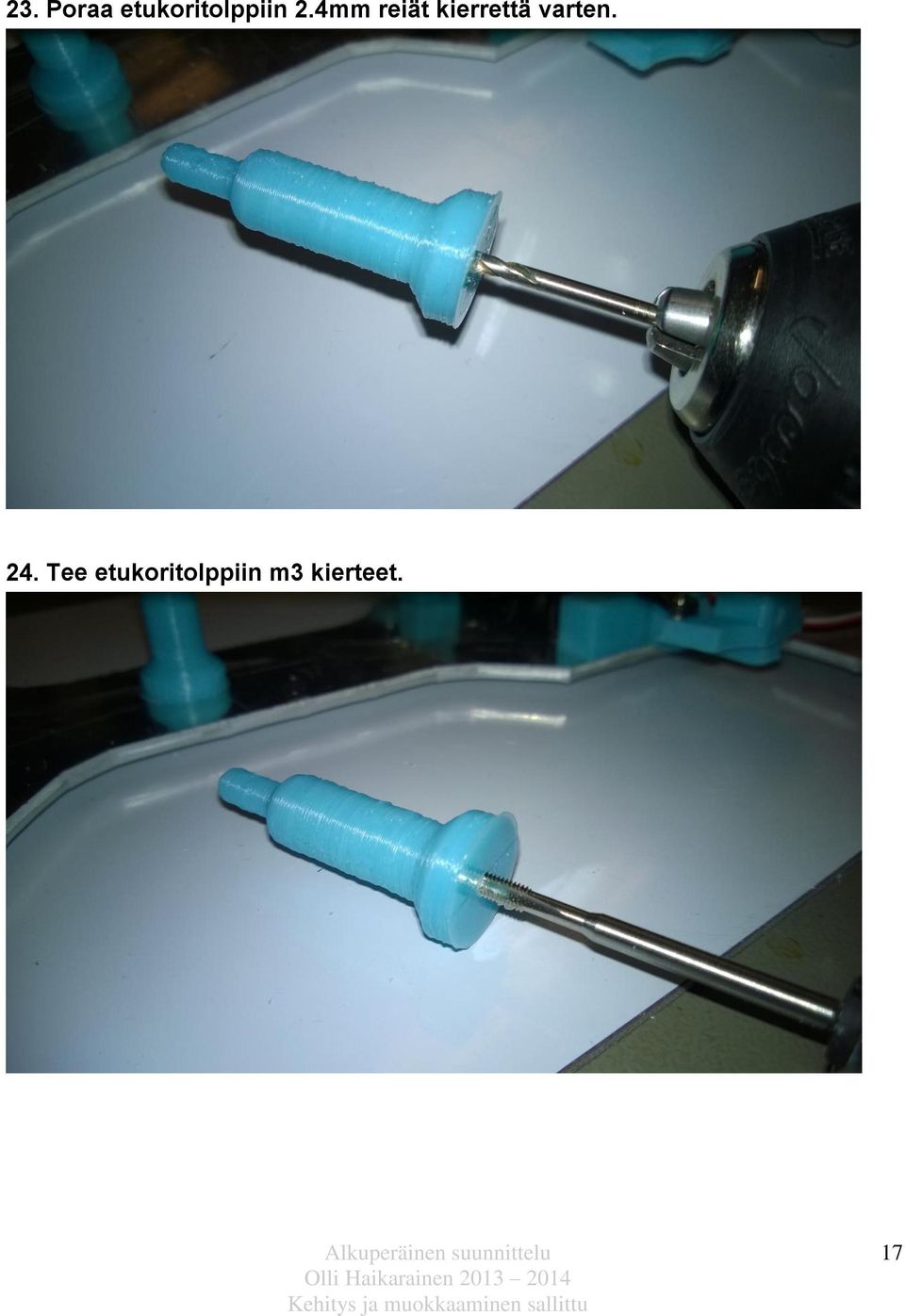

17 23. Poraa etukoritolppiin 2.4mm reiät kierrettä varten. 24. Tee etukoritolppiin m3 kierteet. 17

18 25. Ruuvaa piirilevy tuki ja etukoritolpat paikoilleen m3x6mm uppokanta ruuveilla. 26. Paina ruuvimeisselin avulla 8mmx3mmx3mm laakerit paikoilleen etuvanteisiin sisä- ja ulkopuolelle. 18

19 27. Kiinnitä eturenkaat m4x20mm ruuveilla paikoilleen. 28. Kiinnitä takarenkaat m2,5x8mm ruuveilla paikoilleen. 19

20 29. Korin asennus. Kori on lexan muovia joka on hyvin taipuisaa ja kestävää. Kori voidaan halutessa maalata. Kori maalataan sisältä päin lexan muoville tarkoitetulla spray maalilla. Muita maaleja ei voi käyttää koska ne halkeilevat korin taipuessa. Leikkaa kori auton päälle sopivaksi ja tee koriin koritolppien reiät, ne kanttaa mitoittaa tarkasti jotta kori istuu paikalleen. Kiinnitä kori paikalleen korisokkien avulla jotka voi taivuttaa ohuesta pianolangasta. 20

21 Revisio historia V2.5 / / mikroservo maininnat lisätty, takapöyrien kiinnitykset muutettu M2,5, metallinen pinion ratas. V2.1 / / elwis linkki lisätty V2.0 / / Sisällys luettelo lisätty, renkaat lisätty osalistaan. V1.2 / / osalista ja tarvittavat työkalut lisätty. V1.0 / / ohjeen ensimmäinen versio 3D tulostetuilla osilla. Tiedossa olevat puutteet & bugit Liiteet puuttuu / räjäytys kuvat / inventor melkein valmiit räjäytys kuvat osien hankintapaikat / yritykset / hobbylinna 21
