1 Äänenvaimennin pyöreään kanavaan CLA CLA-A CLA-B Lyhyesti Erittäin pieni rakennekorkeus Erittäin hyvä äänenvaimennuskyky Erikoispolyesterikankaalla peitetty kivivilla. Tiiveysluokka D Pieni painehäviö Sisältyy MagiCAD-tietokantaan Yleistä Nelikulmainen äänenvaimennin pyöreällä liitännällä. Ainutlaatuiset kuituvahvistus- ja äänenvaimennusominaisuudet. Patentoitu itsekantava kuituvahvistus ja päätyratkaisu 1

2 Tekniset ominaisuudet Toiminto Uutta CLA-äänenvaimenninta kehitettäessä lähtökohtana olivat mielestämme kolme tärkeintä äänenvaimentimen ominaisuutta. Ensinnäkin halusimme luoda tuotteen, joka vie mahdollisimman vähän tilaa. Jotta matala tila tuntuisi valoisalta ja ilmavalta, sisäkatto halutaan asentaa mahdollisimman ylös. Silloin ilmanvaihtotuotteiden pieni rakennekorkeus on keskeinen tekijä. Pienet rakennemitat lisäävät myös asennusmahdollisuuksia ja helpottavat itse asennustyötä. Toinen näkökohta olivat asentajat. Rakentajat ja asentajat valittavat tuotteiden terävistä kulmista ja reunoista. Ymmärrämme tietenkin mitä he tarkoittavat ja lupasimme itsellemme muuttaa asiaa ja tehdä heidän arjestaan helpomman ja turvallisemman. Kolmas ja ehkä tärkein vaatimus, jonka asetimme kehitystyön alussa, oli se että matala rakennekorkeus ja asennusystävällisyys eivät saisi heikentää uuden CLA-vaimentimen äänenvaimennusominaisuuksia, mieluiten päinvastoin. Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. CLA:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästöissä 1 ja 2. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Asennus Tuotteen liitin on tarkoitettu ainoastaan kanavan liitäntäosaksi. Liittimen pellinreuna pitää varmistaa ruuvilla tai pop-niitillä. Katso kuva. Patentoitu ratkaisu Kehitystyön tuloksena syntyi äänenvaimennin, jonka rakennekorkeus on markkinoiden pienin, jossa on pyöristetyt kulmat ja reunat sekä paremmat vaimennusominaisuudet kuin CLA:n edellisessä versiossa. Onnistumisen avain on uusi patentoitu valmistustekniikka. Tiiviin rakenteen takana on ainutlaatuinen ratkaisu, joka koostuu liittimiin integroiduista päädyistä ja uudesta kuituvarmistuksesta, jossa kivivilla on peitetty erikoispolyesterikankaalla. Ratkaisun ansiosta uudessa CLA:ssa ei ole rei'itettyä peltiä eristeen ja kanavan välissä. Perinteisissä ratkaisuissa rei'itykseen muodostui usein likaa kerääviä taskuja. Tämä ongelma on nyt poistettu itsekantavalla kuituvarmistuksella. Rakenne CLA valmistetaan vakiona sinkitystä teräspellistä, jonka ympäristöluokka on C2 (vastaa VVS-AMA98:n luokkaa M2). CLA on kuituvarmistettu uudella patentoidulla ratkaisullamme, joka perustuu itsekantavaan pintakerrokseen, joka on hyväksytty puhdistuksen, kuitujen irtoamisen, vanhentumisenkestävyyden, päästöjen ym. osalta (katso TG 0207). Kuva 1. Pellin reuna valettu liittimeen. Turvallisuuden varmistamiseksi kanava pitää kiinnittää liittimen sisällä olevaan ylösvedettyyn pellin reunaan (vähintään 25 mm). Tuote kiinnitetään hyväksytyillä ripustimilla, joiden kantokyky R vastaa rakennusosan palonkestävyyttä, esim. kantokyky R 60 rakennusosissa, joiden palotekninen luokka on EI60. Hoito Tuote on normaaleissa käyttöolosuhteissa huoltovapaa. Normaali käyttölämpötila (jatkuva) on ºC. Ympäristö Materiaaliselostus voidaan noutaa verkkosivuiltamme Internetistä. Lisävarusteet Tuotteeseen ei ole saatavana lisävarusteita. 2 Oikeudet rakennemuutoksiin pidätetään

3 Mitoitus Äänenvaimennus Äänenvaimennustiedot ilmoitetaan ISO 7235 mukaan, ts. staattinen lisävaimennus kanavatuotteille. Äänitaso huoneessa tai ulkona voidaan laskea käsin tai Swegonin ProAc-laskentaohjelmalla. ProAc-ohjelman avulla voidaan tehdä täydelliset äänilaskelmat koneesta huoneeseen sekä mitoittaa myös yksittäiset tuotteet. ProAc-ohjelmassa on myös täydellinen dokumentaatio. ProAc voidaan ladata kotisivuiltamme. Käyrästö 1. Ilmavirta CLA-A CLA Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. CLA:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästöissä 1 ja 2. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Käyrästö 2. Ilmavirta CLA-B Oikeudet rakennemuutoksiin pidätetään

4 CLA-A Rakenne Uusi CLA on erittäin hyvin ääntä eristävä vaimennin, joka on lisäksi helppo asentaa. Äänenvaimentimelle on haettu kahta patenttia: toinen päätyrakenteelle ja toinen uudelle kuituvarmistukselle. CLA valmistetaan vakiona sinkitystä teräspellistä. Liittimissä on kumitiivisteet. CLA-A:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 1. Kuva 2. CLA-A mittapiirros H=Korkeus B= Leveys L=Pituus Taulukko CLA-A Koko B C Ød H Pituus mm mm mm mm mm mm Äänenvaimennus CLA-A Koko Pituus Ød H Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K (kg) , , , , , , , , , , , , , ,5 4 Oikeudet rakennemuutoksiin pidätetään

5 CLA-B Rakenne CLA-B on nelikulmainen äänenvaimennin liitettäväksi pyöreään kanavaan. Se on varustettu äänenvaimennusta parantavalla keskiohjaimella. Rakennekorkeus on 80 mm pienempi kuin vastaavan perinteisen äänenvaimentimen. CLA-B on hyvä vaihtoehto esim. höyrykanaviin (yhdessä irrotusta helpottavan kannattimen kanssa). Tuotteesta on saatavana myös versio ilman ohjainlevyä ja pienemmillä liitäntämitoilla. Ota yhteys Swegonin edustajaan lisätietoja varten. Äänenvaimennusmateriaali CLEANOLON AL (koko ) on tyyppihyväksytty eristysmateriaali, joka koostuu pitkäkuituisesta puristetusta mineraalivillasta. Mineraalivilla on peitetty mikrorei'itetyllä alumiinikalvolla. CLEA- NOLON AL voidaan märkäpestä jopa painepesurilla. Liittimissä on kumitiivisteet. CLA-B valmistetaan vakiona sinkitystä teräspellistä. Kuva 3. CLA-B - mittapiirros H=Korkeus B= Leveys L=Pituus CLA CLA-B:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 2. Taulukko CLA-B Koko B C Ød H Pituus mm mm mm mm mm mm Äänenvaimennus CLA-B Koko Pituus Ød H Staattinen lisävaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K (kg) 250* , ,4 315* , ,9 400* , , , , , , , ,0 *= sama malli kuin CLA-A, varustettu keskilevyllä Oikeudet rakennemuutoksiin pidätetään

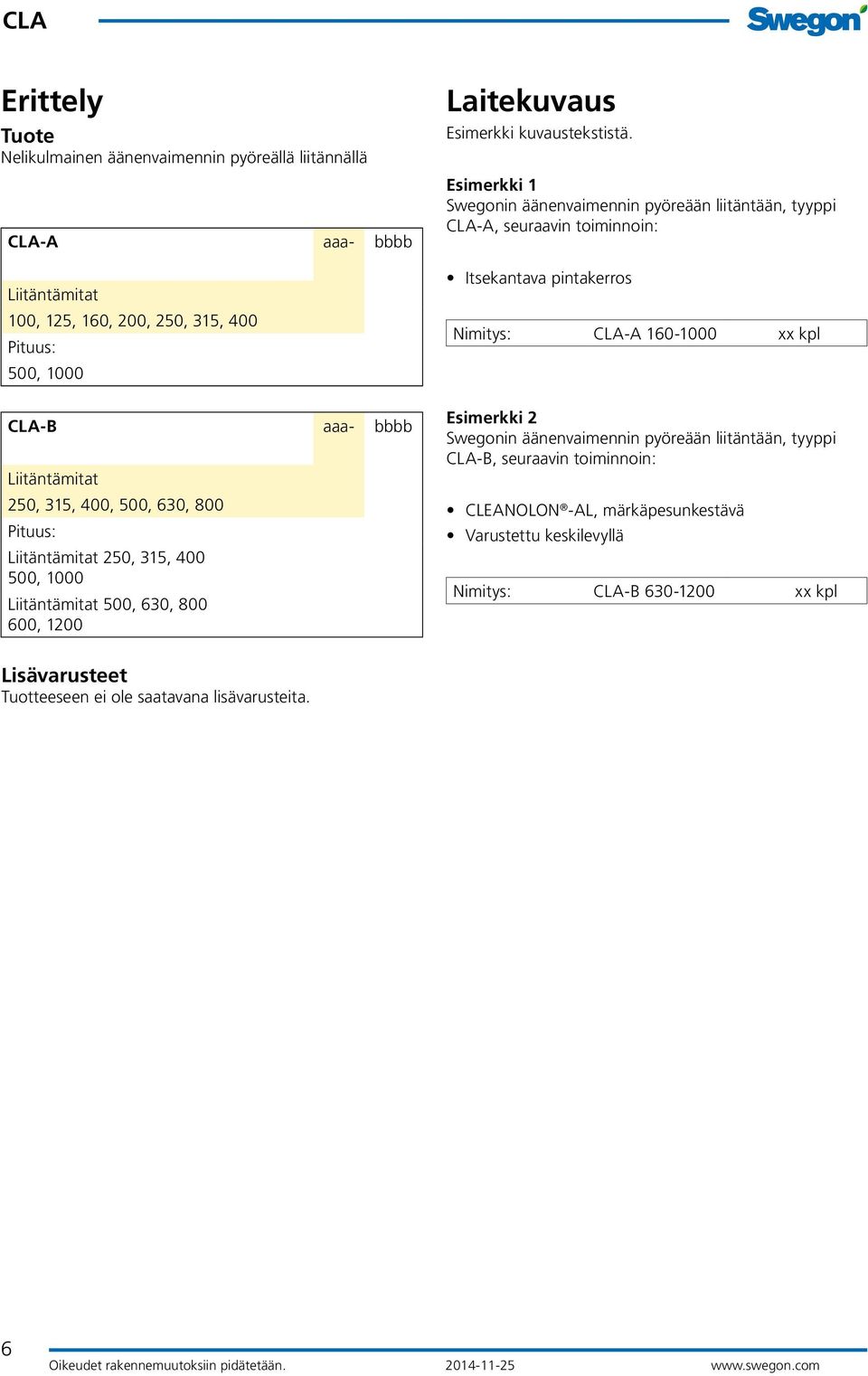

6 Erittely Tuote Nelikulmainen äänenvaimennin pyöreällä liitännällä CLA-A aaa- bbbb Liitäntämitat 100, 125, 160, 200, 250, 315, 400 Pituus: 500, 1000 CLA-B aaa- bbbb Liitäntämitat 250, 315, 400, 500, 630, 800 Pituus: Liitäntämitat 250, 315, , 1000 Liitäntämitat 500, 630, , 1200 Laitekuvaus Esimerkki kuvaustekstistä. Esimerkki 1 Swegonin äänenvaimennin pyöreään liitäntään, tyyppi CLA-A, seuraavin toiminnoin: Itsekantava pintakerros Nimitys: CLA-A xx kpl Esimerkki 2 Swegonin äänenvaimennin pyöreään liitäntään, tyyppi CLA-B, seuraavin toiminnoin: CLEANOLON -AL, märkäpesunkestävä Varustettu keskilevyllä Nimitys: CLA-B xx kpl Lisävarusteet Tuotteeseen ei ole saatavana lisävarusteita. 6 Oikeudet rakennemuutoksiin pidätetään
