CLA. Äänenvaimennin pyöreään kanavaan LYHYESTI

Transkriptio

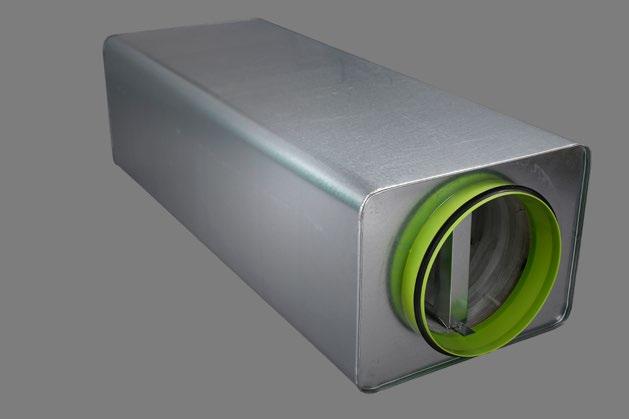

1 Äänenvaimennin pyöreään kanavaan LYHYESTI Erittäin pieni rakennekorkeus Erittäin hyvä äänenvaimennus Erikoispolyesterikankaalla peitetty kivivilla Tiiviysluokka D Pieni painehäviö Tyyppihyväksytty Sisältyy MagiCAD-tietokantaan Palotekninen luokka EI30-EI120* *Katso vaaditut suojaetäisyydet taulukosta

2 Tekninen kuvaus Yleistä Nelikulmainen äänenvaimennin pyöreällä liitännällä. Ainutlaatuiset kuituvahvistus- ja äänenvaimennusominaisuudet. Patentoitu itsekantava kuituvahvistus. Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. :n kanava-kanava-asennuksen aiheuttama painehäviön näkyy käyrästöissä 1 ja 2. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Toiminto Uutta -äänenvaimenninta kehitettäessä lähtökohtana olivat mielestämme kolme tärkeintä äänenvaimentimen ominaisuutta. Ensinnäkin halusimme luoda tuotteen, joka vie mahdollisimman vähän tilaa. Jotta matala tila tuntuisi valoisalta ja ilmavalta, sisäkatto halutaan asentaa mahdollisimman ylös. Silloin ilmanvaihtotuotteiden pieni rakennekorkeus on keskeinen tekijä. Pienet rakennemitat lisäävät myös asennusmahdollisuuksia ja helpottavat itse asennustyötä. Toinen näkökohta olivat asentajat. Rakentajat ja asentajat valittavat tuotteiden terävistä kulmista ja reunoista. Ymmärrämme tietenkin mitä he tarkoittavat ja lupasimme itsellemme muuttaa asiaa ja tehdä heidän arjestaan helpomman ja turvallisemman. Kolmas ja ehkä tärkein vaatimus, jonka asetimme kehitystyön alussa, oli se että matala rakennekorkeus ja asennusystävällisyys eivät saisi heikentää uuden -vaimentimen äänenvaimennusominaisuuksia, mieluiten päinvastoin. Asennus Tuotteen liitin on tarkoitettu ainoastaan kanavan liitäntäosaksi. Liittimen pellinreuna pitää varmistaa ruuvilla tai pop-niitillä. Katso kuva. Patentoitu ratkaisu Kehitystyön tuloksena syntyi äänenvaimennin, jonka rakennekorkeus on markkinoiden pienin, jossa on pyöristetyt kulmat ja reunat sekä paremmat vaimennusominaisuudet. Menestyksen avain on uusi patentoitu valmistustekniikka. Tiiviin rakenteen takana on ainutlaatuinen ratkaisu, joka koostuu liittimiin integroiduista päädyistä ja uudesta kuituvarmistuksesta, jossa kivivilla on peitetty erikoispolyesterikankaalla. Ratkaisun ansiosta uudessa :ssa ei ole rei'itettyä peltiä eristeen ja kanavan välissä. Perinteisissä ratkaisuissa rei'itykseen muodostui usein likaa kerääviä taskuja. Tämä ongelma on nyt poistettu itsekantavalla kuituvarmistuksella. Rakenne valmistetaan vakiona galvanoidusta teräspellistä, joka vastaa ympäristöluokkaa C3 (vastaa M2 AMA VVS2016 mukaan). on hyväksytty puhdistuksen, kuitujen irtoamisen, vanhentumisenkestävyyden, päästöjen ym. osalta. Tarvikkeet Tuotteeseen ei ole saatavana lisävarusteita. Kuva 1. Pellin reuna valettu liittimeen. Turvallisuuden varmistamiseksi kanava pitää kiinnittää liittimen sisällä olevaan ylösvedettyyn pellin reunaan (vähintään 25 mm). Tuote kiinnitetään hyväksytyillä ripustimilla, joiden kantokyky R vastaa rakennusosan palonkestävyyttä, esim. kantokyky R 60 rakennusosissa, joiden palotekninen luokka on EI60. Huolto Tuote on normaaleissa käyttöolosuhteissa huoltovapaa. Tyyppihyväksynnän mukaan tuote puhdistetaan pyörivällä muovihuiskulla. Normaali käyttölämpötila (jatkuva) on ºC. Ympäristö Materiaaliselostus voidaan noutaa verkkosivuiltamme Internetistä. 2 Oikeus rakennemuutoksiin pidätetään

3 Mitoitus Äänenvaimennus Äänenvaimennustiedot ilmoitetaan ISO 7235 mukaan, ts. staattinen lisävaimennus kanavatuotteille. Käyrästö 1. Ilmavirta -A Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. :n kanava-kanava-asennuksen aiheuttama painehäviön näkyy käyrästöissä 1 ja 2. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Ohjelmisto Prosilencer on laskentaohjelma äänenvaimentimien mitoitukseen ja valintaan. Prosilencer-ohjelman löydät helposti osoitteesta Swegonin ProSilencer-liitännäisellä MagiCADiin Auto- CADia ja Revitiä varten voit valita kanavaosan piirustuksista ja hakea automaattisesti sopivia äänenvaimentimia kanavaa varten kanavan muodon, mittojen, ilmavirran ja MagiCAD-äänitietojen perusteella. Swegonin ProSilencer-liitännäinen on osa Swegonin MagiCAD-liitännäistä AutoCADia ja Revitiä varten, mikä mahdollistaa suoran tiedonsiirron Swegonin laskentaohjelman ja MagiCAD-projektisi välillä. Käyrästö 2. Ilmavirta -B Oikeus rakennemuutoksiin pidätetään. 3

4 -A Rakenne Uusi on erittäin hyvin ääntä eristävä vaimennin, joka on lisäksi helppo asentaa. valmistetaan vakiona sinkitystä teräspellistä. Tyyppihyväksytty tiiviys- Liittimissä on kumitiivisteet. luokkaan D. Paloluokka täytetään suojaetäisyyksillä Taulukon suojaetäisyydet viittaavat poistuviin henkilöihin tai 2,5 kw/m 2 säteilyarvoon. -A on tyyppihyväksytty (TG SC ) palotekniseen luokkaan E120. EI30, EI60 ja EI120 saavutetaan edellyttäen, että suojaetäisyydet täyttyvät. -A:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 1. Kuva 2. -A mittapiirros Mitat -A Koko B C Ød H L mm mm mm mm mm mm Äänenvaimennus -A Koko Pituus Ød H Staattinen vaimennus (db) ISO 7235 mukaan Paino Suojaetäisyys (mm)* (mm) (mm) (mm) K 2K 4K 8K (kg) EI30 EI60 EI , , , , , , , , , , , , , , * = Suojaetäisyydet poistuviin henkilöihin perustuvat 2,5 kw/m 2 kriittiseen säteilytasoon. Kriittiseen 10 kw/m 2 säteilytasoon perustuva suojaetäisyys palavaan materiaaliin on 50 mm kaikille paloluokille 4 Oikeus rakennemuutoksiin pidätetään

5 -B Rakenne -B on nelikulmainen äänenvaimennin liitettäväksi pyöreään kanavaan. Se on varustettu äänenvaimennusta parantavalla keskiohjaimella. Rakennekorkeus on 80 mm pienempi kuin vastaavan perinteisen äänenvaimentimen. -B kokoon 400 saakka on tyyppihyväksytty (TG SC ) palotekniseen luokkaan E120. EI30, EI60 ja EI120 saavutetaan edellyttäen, että suojaetäisyydet täyttyvät. -B on hyvä vaihtoehto esim. höyrykanaviin (yhdessä irrotusta helpottavat kannattimen kanssa). Tuotteesta on saatavana myös versio ilman keskilevyä ja pienemmillä liitäntämitoilla. Lisätietoja saat Swegonilta. Koon ISOVER Cleantec PLUS ääntä vaimentava materiaali on tyyppihyväksytty eristemateriaali, joka koostuu pitkäkuituisesta puristetusta mineraalivillasta. Mineraalivilla on peitetty mikrorei'itetyllä alumiinikalvolla. ISOVER Cleantec PLUS on tyyppihyväksytty märkäpesuun muovihuiskulla tai painepesurilla. Luonnollisesti se täyttää myös voimassa olevat puhdistusta, kuitujen irtoamista, vanhentumisenkestävyyttä, päästöjä ym. koskevat normit tyyppihyväksyntänumeron 2706/92 mukaisesti. Liittimissä on kumitiivisteet. -B valmistetaan vakiona sinkitystä teräspellistä. -B:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 2. Kuva 3. -B mittapiirros Mitat -B Koko B C Ød H L mm mm mm mm mm mm Äänenvaimennus -B Koko Pituus Ød H Staattinen lisävaimennus (db) ISO 7235 mukaan Paino Suojaetäisyys (mm)** (mm) (mm) (mm) K 2K 4K 8K (kg) EI30 EI60 EI * , , * , , * , , , , , , , ,0 - - *= sama malli kuin -A + keskilevy ** = Suojaetäisyydet poistuviin henkilöihin perustuvat 2,5 kw/m 2 kriittiseen säteilytasoon. Kriittiseen 10 kw/m 2 säteilytasoon perustuva suojaetäisyys palavaan materiaaliin on 50 mm kaikille paloluokille Oikeus rakennemuutoksiin pidätetään. 5

6 Erittely Tuote Nelikulmainen äänenvaimennin pyöreällä liitännällä -A aaa- bbbb Liitäntämitat: 100, 125, 160, 200, 250, 315, 400 Pituus: 500, B aaa- bbbb Liitäntämitat: 250, 315, 400, 500, 630, 800 Pituus: Liitäntämitat 250, 315, 400: 500, 1000 Liitäntämitat 500, 630, 800: 600, 1200 Tarvikkeet Tuotteeseen ei ole saatavana lisävarusteita. Kuvaus Esimerkki kuvaustekstistä. QKB.1 Suora äänenvaimennin pyöreällä liitännällä Esimerkki 1 Swegonin äänenvaimennin pyöreään liitäntään, tyyppi -A, seuraavin toiminnoin: Tyyppihyväksytty Palotekninen luokka E120 Palotekninen luokka EI60, kun suojaetäisyys on 50 mm Tiiviysluokka D Itsekantava pintakerros Varmistettu kuitujen irtoamisen varalta ja puhdistettava Nimitys: -A xx kpl Esimerkki 2 Swegonin äänenvaimennin pyöreään liitäntään, tyyppi -B, seuraavin toiminnoin: ISOVER Cleantec PLUS, märkäpestävä Varustettu keskilevyllä Nimitys: -B xx kpl 6 Oikeus rakennemuutoksiin pidätetään
