SORDO. Äänenvaimennin pyöreään kanavaan LYHYESTI

Transkriptio

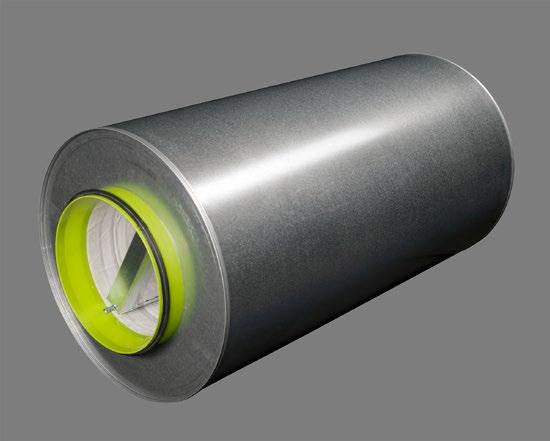

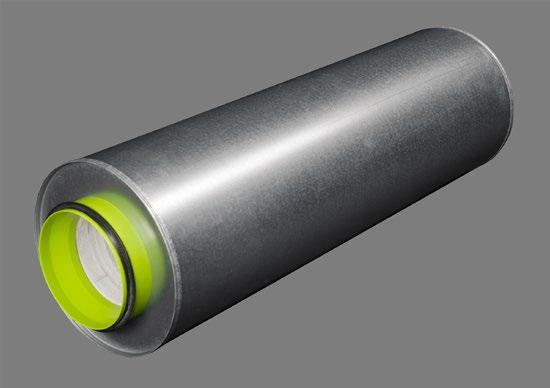

1 Äänenvaimennin pyöreään kanavaan LYHYESTI Erikoispolyesterikankaalla peitetty kivivilla Tiiveysluokka D Hyvä äänenvaimennuskyky Sisältyy MagiCAD-tietokantaan

2 Sisällysluettelo Tekniset ominaisuudet... 3 Yleistä... 3 Toiminto... 3 Mitoitus... 4 Äänenvaimennus... 4 Painehäviö... 4 SORDO-A... 5 SORDO-C... 6 SORDO-B... 7 SORDO-P... 8 SORDO-PF... 9 Erittely Laitekuvaus Oikeudet rakennemuutoksiin pidätetään

3 Tekniset ominaisuudet Yleistä Pyöreä äänenvaimennin pyöreällä liitännällä. Ainutlaatuiset kuituvahvistus- ja äänenvaimennusominaisuudet. Asennus Tuotteen liitin on tarkoitettu ainoastaan kanavan liitäntäosaksi. Liittimen pellinreuna pitää varmistaa ruuvilla tai pop-niitillä. Katso kuva. Patentoitu itsekantava kuituvahvistus ja päätyratkaisu Toiminto Kaikilla aloilla pyritään jatkuvasti pienempiin tuotteisiin suorituskyvystä tinkimättä. Näin myös ilmastointialalla. Mitä pienempiä tuotteita me pystymme valmistamaan, sitä useampia asennusmahdollisuuksia urakoitsijalle tarjoutuu. Pienempiä tuotteita on helpompi käsitellä ja asentaa. Nämä olivat lähtökohdat, kun lähdimme suunnittelemaan uutta SORDO:a, suosittua pyöreää äänenvaimenninta pyöreällä liitännällä. Patentoitu ratkaisu Kehitystyön tuloksena syntyi 100 mm aikaisempaa SORDO:a lyhyempi äänenvaimennin, jonka äänenvaimennuskyky on ennallaan. Nelikulmaisen CLA-äänenvaimentimen tavoin edistys perustuu pitkälti uuteen patentoituun valmistustekniikkaan. Korkean suorituskyvyn takaavan tiiviin rakenteen takana on ainutlaatuinen ratkaisu, joka koostuu liittimiin integroiduista päädyistä ja uudesta kuituvarmistuksesta, jossa kivivilla on peitetty erikoispolyesterikankaalla. Onnistuimme myös pienentämään uuden SORDO:n sisä- ja ulkohalkaisijaa, mikä osaltaan parantaa ääneneristystä. Rakenne SORDO valmistetaan vakiona sinkitystä teräspellistä, jonka ympäristöluokka on C2. SORDO on kuituvarmistettu uudella patentoidulla ratkaisullamme, joka perustuu itsekantavaan pintakerrokseen, joka on hyväksytty puhdistuksen, kuitujen irtoamisen, vanhentumisenkestävyyden, päästöjen ym. osalta (katso TG 0783). Kuva 1. Pellin reuna valettu liittimeen. Turvallisuuden varmistamiseksi kanava pitää kiinnittää liittimen sisällä olevaan ylösvedettyyn pellin reunaan (vähintään 25 mm). Tuote kiinnitetään hyväksytyillä ripustimilla, joiden kantokyky R vastaa rakennusosan palonkestävyyttä, esim. kantokyky R 60 rakennusosissa, joiden palotekninen luokka on EI60. Hoito Tuote on normaaleissa käyttöolosuhteissa huoltovapaa. Normaali käyttölämpötila (jatkuva) on ºC. Ympäristö Materiaaliselostus voidaan noutaa verkkosivuiltamme Internetistä. Lisävarusteet SORDO T1 vastalaippa on tukevatekoinen laippa, joka on valmistettu kuumasinkitystä lattaraudasta. Mitat perustuvat saksalaiseen normiin DIN , osat 2 ja 5. Vastalaippa sopii kierresaumattujen ja pitkittäissaumattujen putkien päälle. Soikeat ruuvinreiät helpottavat asennusta Oikeudet rakennemuutoksiin pidätetään. 3

4 Mitoitus Äänenvaimennus Äänenvaimennustiedot ilmoitetaan ISO 7235 mukaan, ts. staattinen lisävaimennus kanavatuotteille. Äänitaso huoneessa tai ulkona voidaan laskea käsin tai Swegonin ProAc-laskentaohjelmalla. ProAc-ohjelman avulla voidaan tehdä täydelliset äänilaskelmat koneesta huoneeseen sekä mitoittaa myös yksittäiset tuotteet. ProAc-ohjelma sisältää täydelliset äänenvaimennus-, äänengenerointi- ja mittatiedot. ProAc voidaan ladata kotisivuiltamme. Taulukko SORDO-A mallin mittapiirrokseen Koko Ø d Ø D C Pituus mm mm mm mm mm Painehäviö Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. SORDO:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 1. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Taulukko SORDO-B mallin mittapiirrokseen Koko Ø d Ø D C Pituus mm mm mm mm mm Käyrästö 1. Ilmavirta painehäviö SORDO-A, C Taulukko SORDO-C mallin mittapiirrokseen Koko Ø d Ø D C Pituus mm mm mm mm mm Taulukko SORDO-P, PF mallien mittapiirroksiin Koko Ø d Ø D C Pituus mm mm mm mm mm Oikeudet rakennemuutoksiin pidätetään

5 SORDO-A Rakenne (50 mm kivivillalla) Uusi SORDO on erittäin hyvin ääntä eristävä vaimennin, joka on lisäksi helppo asentaa. Äänenvaimentimelle on haettu kahta patenttia: toinen päätyrakenteelle ja toinen uudelle kuituvarmistukselle. SORDO valmistetaan vakiona sinkitystä teräspellistä. Liittimissä on kumitiivisteet. Tiiveysluokka D. Kuva 2. SORDO-A mittapiirros L=Pituus Uusi SORDO on 100 mm lyhyempi, mutta äänitiedot ovat ennallaan. Liitäntämitoilla mm pituus on 100 mm lyhyempi kuin aikaisemmin. Sama vaimennus on mahdollista mm. pienentyneiden sisä- ja ulkohalkaisijoiden ansiosta. Näiden ansiosta vaimennin on kevyempi ja vie vähemmän tilaa. SORDO-A, äänitiedot Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K (kg) , , , , , , , , , , , , , , , , , , , , Oikeudet rakennemuutoksiin pidätetään. 5

6 SORDO-C Rakenne (100 mm kivivillalla) Uusi SORDO on erittäin hyvin ääntä eristävä vaimennin, joka on lisäksi helppo asentaa. Äänenvaimentimelle on haettu kahta patenttia: toinen päätyrakenteelle ja toinen uudelle kuituvarmistukselle. SORDO valmistetaan vakiona sinkitystä teräspellistä. Liittimissä on kumitiivisteet. Tiiveysluokka D. Kuva 3. SORDO-C mittapiirros L=Pituus Uusi SORDO on 100 mm lyhyempi, mutta äänitiedot ovat ennallaan. Liitäntämitoilla mm pituus on 100 mm lyhyempi kuin aikaisemmin. Sama vaimennus on mahdollista mm. pienentyneiden sisä- ja ulkohalkaisijoiden ansiosta. Näiden ansiosta vaimennin on kevyempi ja vie vähemmän tilaa. SORDO C, äänenvaimennus Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K (kg) , , , , , , , , , , , , , , , , ,3 6 Oikeudet rakennemuutoksiin pidätetään

7 SORDO-B Rakenne (100 mm kivivillalla) SORDO B valmistetaan vakiona sinkitystä teräspellistä. Ääntä vaimentava materiaali on 100 mm pitkäkuituista puristettua kivivillaa, joka on peitetty EUROLON:lla. EUROLON kestää huomattavasti suurempia ilmanopeuksia ja mekaanisia rasituksia kuin muiden valmistajien tuotteissa käytetty katkokuitu. Äänenvaimennusmateriaali lisäksi peitetty rei'itetyllä teräspellillä. Liittimissä on kumitiivisteet. Painehäviö SORDO-B:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 2. Kuva 4. SORDO-B mittapiirros L=Pituus Käyrästö 2. Painehäviö Ilmavirta SORDO-B SORDO B, äänenvaimennus Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K 315* , , ,6 400* , , , , , , , ,5 *= sama malli kuin SORDO-C Oikeudet rakennemuutoksiin pidätetään. 7

8 SORDO-P Rakenne (100 mm mineraalivillalla) SORDO-P on erittäin hyvin ääntä eristävä vaimennin, joka on tarkoitettu suuriin kanaviin pyöreällä liitännällä. SORDO-P:ssä on aerodynaamisesti muotoiltu runko, joka takaa ihanteelliset äänenvaimennus- ja painehäviöominaisuudet. Ääntä vaimentava materiaali on 100 mm pitkäkuituista mineraalivillaa, joka vaimentaa hyvin ääntä, erityisesti keskitaajuuksilla. Eriste on peitetty EUROLON:lla. Äänenvaimennusmateriaali lisäksi peitetty rei'itetyllä teräspellillä. SORDO-P valmistetaan vakiona sinkitystä teräspellistä. Liittimissä on kumitiivisteet. Kuva 5. SORDO-P mittapiirros L=Pituus Painehäviö SORDO-P ja PF-mallien kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 3. Käyrästö 3. Painehäviö Ilmavirta SORDO-P, -PF (Pa/m) SORDO P, äänenvaimennus Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K , , Oikeudet rakennemuutoksiin pidätetään

9 SORDO-PF Rakenne (100 mm mineraalivillalla) SORDO-PF on erikoisversio SORDO-P-mallista. Erona on se, että siinä on laippaliitäntä liittimen sijaan. Tekniset tiedot ovat samat kuin SORDO-P-mallilla (katso edellinen sivu) Lisävarusteet SORDO T1 vastalaippa on tukevatekoinen laippa, joka on valmistettu kuumasinkitystä lattaraudasta. Mitat perustuvat saksalaiseen normiin DIN , osat 2 ja 5. Vastalaippa sopii kierresaumattujen ja pitkittäissaumattujen putkien päälle. Soikeat ruuvinreiät helpottavat asennusta. Kuva 6. SORDO-PF mittapiirros Erityistä SORDO:a on saatavana eri materiaalilaaduista ja paksuuksista valmistettuja versioita. Lisätietoa saat Swegonilta. Laippaliitännän mitat Koko Keskimitta Määrä Reiän Ød A (mm) kierteitetyt reiät mitat M M M M M M M Oikeudet rakennemuutoksiin pidätetään. 9

10 Erittely Laitekuvaus Tuote Pyöreä äänenvaimennin SORDO aa- bbbb- cccc Tyyppi: A, B, C, P, PF Liitäntämitat: SORDO A, -C 100, 125, 160, 200, 250, 315, 400 SORDO-B 315, 400, 500, 630, 800 SORDO-P, -PF 500, 630, 800, 1000, 1250, 1600, 2000 Pituus: SORDO-A, -C, 500, 800, 1100 SORDO-B (halk ) 500, 800, 1100 (halk ) 900, 1200 SORDO-P, -PF (halk ) 900, 1200 (halk. 800) 900, 1600 (halk. 1000) 1000, 2000 (halk. 1250) 1200, 2400 (halk. 1600) 1600, 3200 (halk. 2000) 2000, 4000 Lisävarusteet Vastalaippa (toimitetaan 2 kpl sarjoina) SORDO T1 Esimerkki 1 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-A, seuraavin toiminnoin: - Itsekantava pintakerros - 50 mm kivivilla Nimitys: SORDO-A xx kpl Esimerkki 2 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-B, seuraavin toiminnoin: - Akustinen keskilevy mm kivivilla Nimitys: SORDO-B xx kpl Esimerkki 3 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-C, seuraavin toiminnoin: - Itsekantava pintakerros mm kivivilla Nimitys: SORDO-C xx kpl Esimerkki 4 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-P, seuraavin toiminnoin: - Aerodynaaminen runko - Liittimellä mm mineraalivilla Nimitys: SORDO-P xx kpl Esimerkki 5 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-PF, seuraavin toiminnoin: - Aerodynaaminen runko - Laippaliitäntä mm mineraalivilla - Vastalaippa (toimitetaan 2 kpl sarjoina) Nimitys: SORDO-PF xx kpl SORDO-T1 630 xx kpl 10 Oikeudet rakennemuutoksiin pidätetään
