1 Ohjeet Minifactory 3 tulostimen käyttöönottoon Jooseppi Järvinen Turun normaalikoulu

2 Nämä ohjeet on laadittu Minifactory 3 tulostimen käyttöönottokoulutuksessa ja näiden ohjeiden mukaisesti tulostimia on saatu otettua käyttöön ja ensimmäisiä 3d-objekteja on tulostettu. Nämä ohjeet on luotu Windows 7 käyttöjärjestelmälle. (Jos käytössäsi on Windows 8 käyttöjärjestelmä, ota yhteys laitevalmistajaan asia kyllä järjestyy.) Aloita lataamalla Repetier Host ohjelma, jonka avulla käytät tulostinta. Ohjelman voit ladata sivulta Päästyäsi sivustolle aloita ohjelman lataaminen ja asenna se koneellesi. Lataamisen jälkeen sinun tulee varmistaa, että tietyt asetukset ovat oikein lataamassasi ohjelmassa. Tähän opastetaan ohjeiden ensimmäisillä sivuilla. Pidä huolta siitä, että toimit kuten ohjeissa on sanottu. Älä kytke tulostinta vielä verkkovirtaan äläkä tietokoneeseen. Tulostimen kytkentää käsitellään sivulla 8. Älä siirry suoraan sivulle 8 vaan etene järjestyksessä. Noudata ohjeita. Ongelmatapauksissa ota yhteys: - Jooseppi Järvinen (joalja@utu.fi) - Pessi Salmela (pessal@utu.fi) 2

3 Printer settings Mene valikkoon Printer Settings ja tarkista, että asetukset ovat alla olevan kuvan mukaiset (Asetus kohdassa Port voi olla erilainen). 3

4 Slicer Valitse oikealta kohta Slicer ja tarkista, että asetukset ovat kuvan mukaiset. Extruder 1 kohta riippuu siitä, millä tulostusnauhalla olet tulostamassa. 4

5 Printer settings Printer Valitse Printer settings ja valikko Printer. Tarkista, että asetukset ovat kuvan mukaiset. 5

6 Printer settings extruder Valitse edelleen kohdasta Printer Settings alavalikko Extruder. Tarkista taas, että asetukset ovat kuvan mukaiset. 6

7 Printer Shape Valitse kohta Printer Shape. Valikossa varmistetaan, että tulostettava alue on oikean. Tarkista, että asetukset ovat kuvan mukaiset. 7

8 Tulostimen yhdistäminen tietokoneeseen Kytke USB-Johto kiinni tulostimeen (edestä katsottuna vasemmassa laidassa) (ei vielä virtakytkintä) Kytke USB-johto kiinni tietokoneeseen o Tietokone tunnistaa tulostimen ja ilmoittaa käytössä olevan USB-portin. Laita portin numero muistiin! (esim Port 3 tai Port 7) Valitse Repetier Host- ohjelmasta oikea portti: Printer settings -> Connection -> Port (jos haluttu portti ei löydy, valitse Refresh Ports) -> valitse oikea portti Valitse vasemmasta yläkulmasta Connect Alhaalla keskellä näet sekä tulostusnauhan että tulostuslevyn lämpötilat. Paina Disconnect Aseta virtakytkin nolla-asentoon Kytke virtajohto seinään ja laitteeseen Kytke virta päälle virtakytkimestä Paina uudestaan Connect -> lämpötilojen pitäisi taas ilmestyä Valitse Manual Control ja talon kuva (printterin pitäisi reagoida) 8

9 Tulostimen kalibrointi Tässä työvaiheessa tulostin kalibroidaan, jotta se toimisi halutulla tavalla. Tätäkään työvaihetta et saa sivuuttaa. Riittää, että kalibroidaan z-akseli. Ota tyhjä valkoinen A4-paperi ja aseta se lasialustan keskelle Valitse Z-calibartion kohdasta Start Säädä varovasti alaspäin olevalla nuolella tulostinpäätä kiinni paperiin, kunnes paperi ei pääse liikkumaan Hyväksy kalibrointi lopuksi painamalla Ready. 9

10 Tulostimen viimeiset asetukset Valitse Manual control välilehti, aseta ämpötilaksi 230 astetta ja aloita lämmitys Anna laitteen imeä tulostusnauhaa asettamalla rattaanpyörästä arvoksi 50. Toista varmistaaksesi, että nauhaa tulee ulos tulostimesta ja tulostin imee uutta nauhaa sisään. Suihkuta runsaasti hiuslakkaa tulostusalustan päälle (tämä työvaihe voidaan unohtaa, jos tulostinta on käytetty lähiaikoina) 10

11 Aseta levyn lämpötilaksi 90 astetta paina ja levy lämpenemään. Esimerkiksi sivustolta löytyy valmiita tulostuskappaleita. Linkistä löytyy pieni juomalasi 3D-mallinnettuna, joka tulostetaan pienennetyssä koossa seuraavan sivun ohjeissa. 11

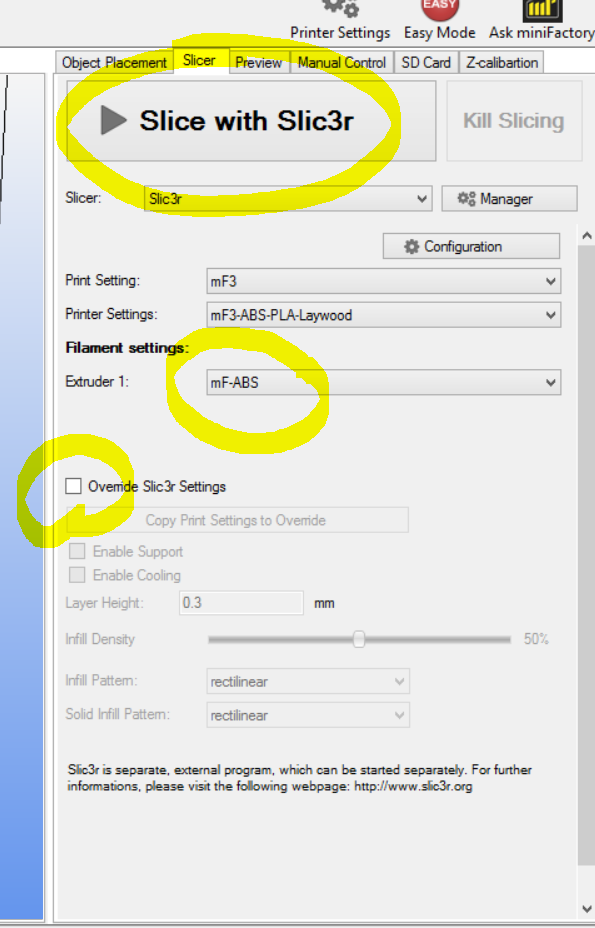

12 Tulostaminen Ladattuasi (tai tehtyäsi) tiedoston avaa se Repetier Host ohjelmalla. Valitse kohdasta Object Placement kolmio, jonka sisällä on toinen kolmio. Tämän avulla voit muuttaa tulostettavan objektin kokoa. Valitaan skaalaukseksi 0.5, huomaa desimaalipiste. Valitse oikeat profiilit Slicer-valikosta o Huomaa extruderiksi mf-abs o Huomaa rasti pois override Slic3r Settingistä o Valitse Slice with Slic3r Valitse Start Print 12
