1 1 minifactory 3D-tulostimen ohjelmistojen Check List Olemme havainneet, että esimerkiksi oppilaitoksissa ja yrityksissä voi käyttäjiltä puuttua käyttöoikeuksia ja näin ollen ohjelmistot ja niiden asetukset eivät asennu oikein. Tämä aiheuttaa mm. yhteysongelmia, huonolaatuisia tulostuksia ym. Tämän oppaan tarkoitus on toimia Check listinä, jonka avulla jokainen laitteen käyttäjä voi tarkistaa asetukset. Oppaan sisältö 1. Laiteversion tunnistaminen 2. Laitteen tunnistaminen tietokoneelta (Windows käyttöjärjestelmät) 3. Repetier-Host vakioasetusten tarkistaminen 4. Slic3r profiilien asennus, käyttöönotto ja oikean profiilin valinta 5. 3D-tulostuksen perusohje (kaikki vaiheet yhdellä paperilla) 1. Laiteversion tunnistaminen Ensimmäiseksi tunnistetaan tulostimen laiteversio, jotta osataan vaiheessa 4. valita oikea Slic3r profiili käyttöön. Laitteen nimi Miten tunnistaa minifactory 2 alkuperäinen (Keula perinteinen mf2, Logot rungon ylä- ja alaosassa) minifactory 2 päivitetty (Logot rungon ylä- ja alaosassa, keula mf3 kaltainen.) minifactory 3 (mf3 keula, logo ainoastaan rungon alaosassa.) 2. Laitteen tunnistaminen tietokoneelta (Windows käyttöjärjestelmät) Tarkistetaan laitteen käyttämä COM-portti tietokoneelta. Laite tulee olla kytkettynä tietokoneeseen USB-kaapelilla. 1. Siirrytään Laitehallintaan a. Paina näppäimistöltä Windows näppäintä. b. Aloita windows napin-painamisen jälkeen kirjoittamaan; devmgmt.msc c. Paina Enter 2. Tarkista laitehallinnasta, minkä COM-portin alle tulostin on asennettu. a. b. Laite esiintyy Abstract Control Model -nimellä tai Teensy USB serial nimellä. COM-portti on tässä tapauksessa COM3. Ota tämä arvo talteen.

2 2 3. Repetier-Host vakioasetusten tarkistaminen Lataa ja asenna ensin uusin Repetier-Host ohjelmisto. (Windows versio) 1. Käynnistä Repetier-Host 2. Siirry Printer Settings asetuksiin Tärkeät laitteen yhteyden muodostamiseen tarvittavat asetukset löytyvät Connection välilehdeltä. 1. Valitse ensin Repetier-Host profiili pudotusvalikosta (minifactory Single Extruder) 2. Aseta edellisessä vaiheessa katsomasi COMportti (Port: -kohtaan) 3. Tarkista muut asetukset, että ovat samat, kuin kuvassa. Printer välilehdeltä määritetään tulostimen manuaaliajon asetukset. Huolehdi, että asetukset ovat, kuten kuvassa.

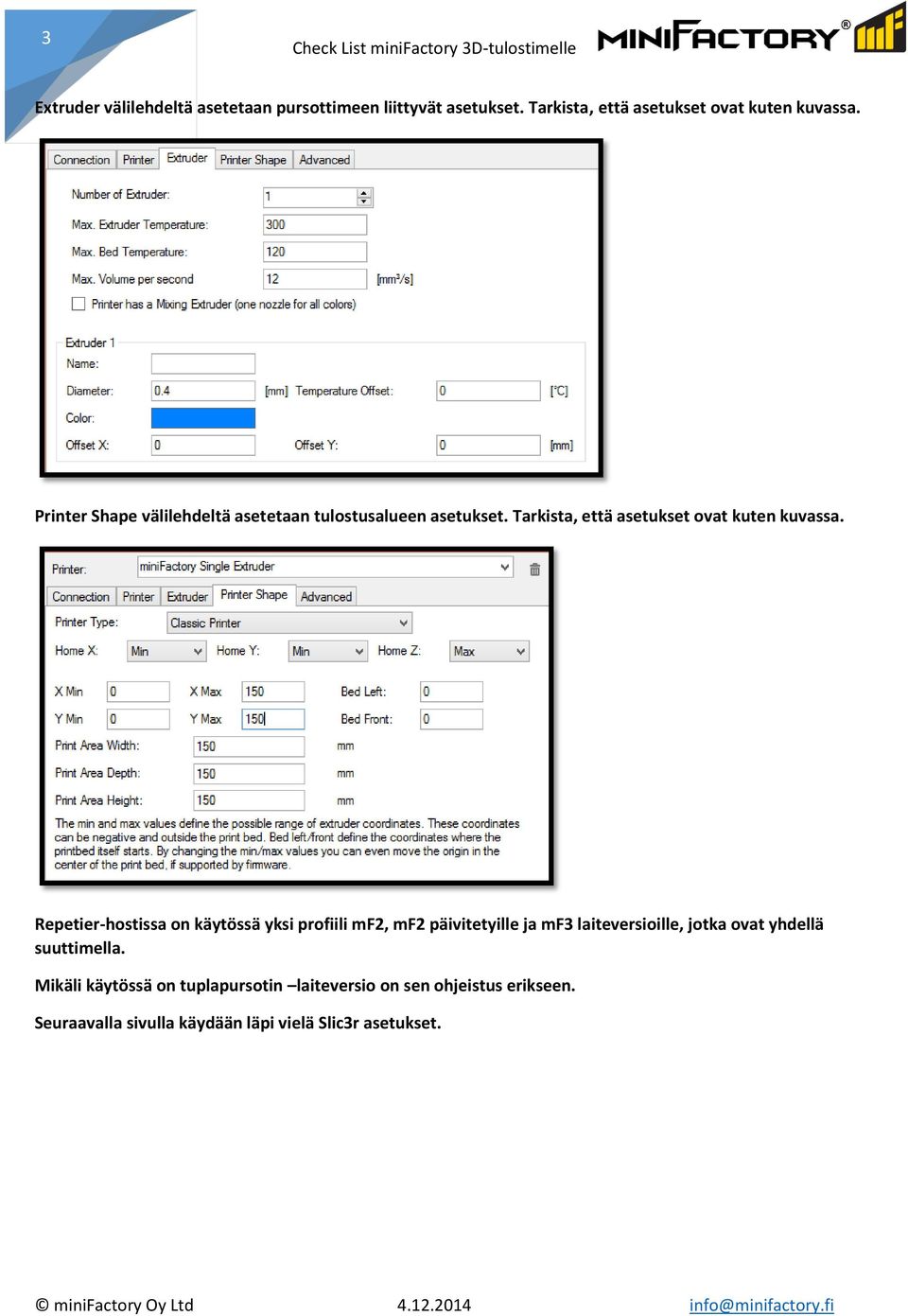

3 3 Extruder välilehdeltä asetetaan pursottimeen liittyvät asetukset. Tarkista, että asetukset ovat kuten kuvassa. Printer Shape välilehdeltä asetetaan tulostusalueen asetukset. Tarkista, että asetukset ovat kuten kuvassa. Repetier-hostissa on käytössä yksi profiili mf2, mf2 päivitetyille ja mf3 laiteversioille, jotka ovat yhdellä suuttimella. Mikäli käytössä on tuplapursotin laiteversio on sen ohjeistus erikseen. Seuraavalla sivulla käydään läpi vielä Slic3r asetukset.

4 4 4. Slic3r asetusten asennus, käyttöönotto ja oikean profiilin valinta. Suosittelemme päivittämään Slic3rin uusimmat vakio-asetukset, jotka on säädetty minifactorya varten. Lataa Slic3r vakioprofiilit tästä: ja pura.zip tiedosto Profiilien asennus 1. Siirry resurssienhallinnasta Slic3r profiilien asennuskansioon a. Aloita painamalla Windowsnäppäintä + R (samanaikaisesti) b. Kirjoita osoiteriville %appdata% + R 2. Navigoi Slic3r kansioon a. Poista kansio Filament b. Poista kansio Print c. Poista kansio Printer 3. Kopioi.ZIP tiedostossa olevat kansiot tähän kansioon. Aktivoi profiilit Repetier-Hostissa 1. Käynnistä Repetier-Host 2. Siirry Slicer välilehdelle 3. Tarkista, että Slicer on aktivoitu. 4. Valitse Print setting, huom laiteversio! a. mf3 b. mf2 & 2 upgraded 5. Valitse Printer settings a. mf-single = yksisuutinlaite b. mf-dual = tuplasuutinlaite 6. Valitse käytettävän materiaalin profiili a. PLA (yleisin käytetty materiaali) Override Slic3r Settings täppä pois.

5 5 3D-tulostuksen perusohje (kaikki tulostuksen vaiheet yhdellä paperilla) Kun perusasetukset ohjelmistopuolella on kunnossa, voidaan siirtyä tulostamaan. Olemme kehittäneet A4 paperille tulostettavan pikaoppaan, joka olisi hyvä pitää laitteen lähettyvillä / tietokoneella. Pikaopas sisältää 4. pääkohtaa 1. Yhteys tulostimeen 2. Tulostimen valmistelu 3. Tulostettavan kappaleen valinta 4. 3D-tulostus Lataa ja tulosta pikaopas itsellesi tästä: Ohje näyttää tältä:
