minifactory käyttöönotto

Transkriptio

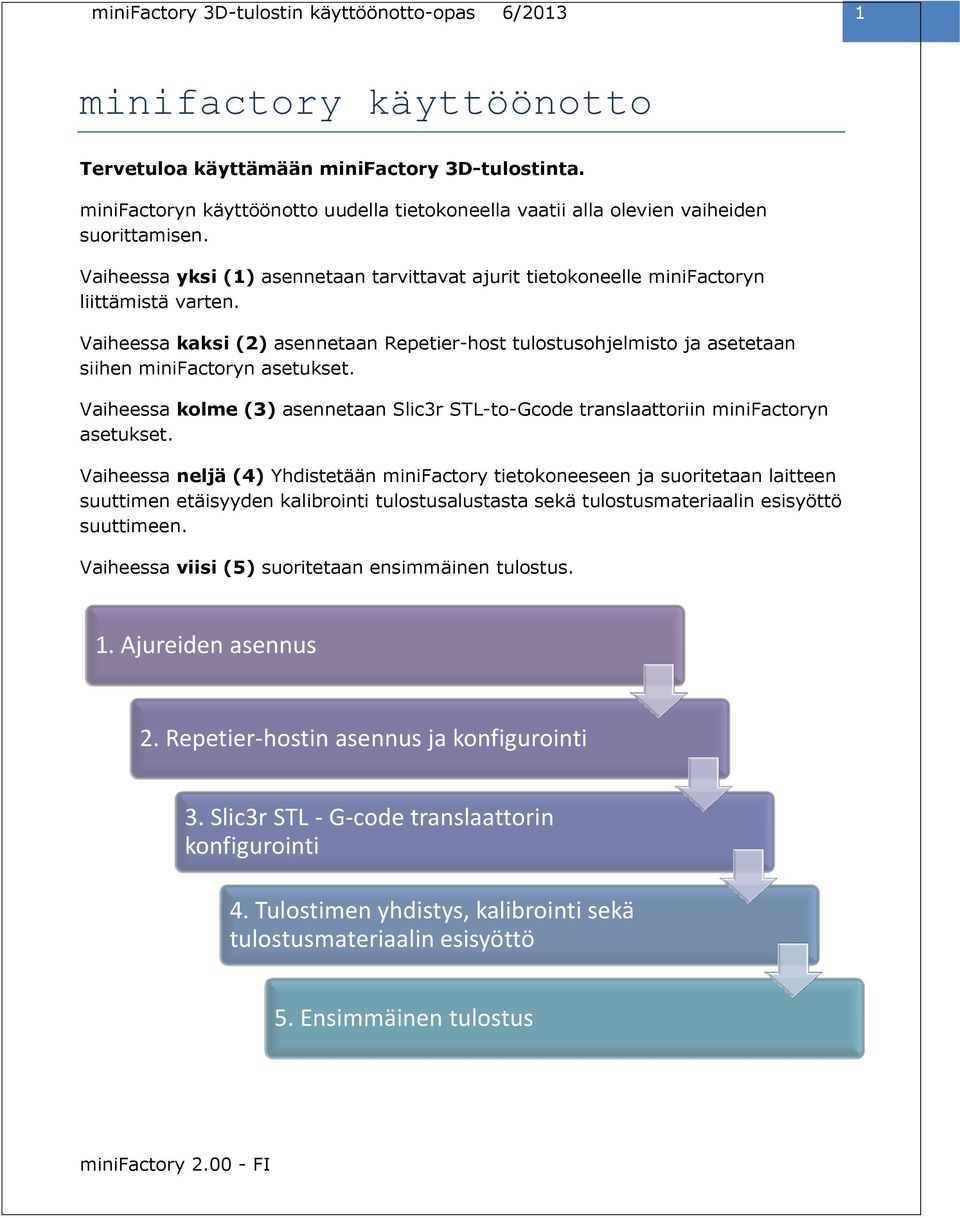

1 1 minifactory käyttöönotto Tervetuloa käyttämään minifactory 3D-tulostinta. minifactoryn käyttöönotto uudella tietokoneella vaatii alla olevien vaiheiden suorittamisen. Vaiheessa yksi (1) asennetaan tarvittavat ajurit tietokoneelle minifactoryn liittämistä varten. Vaiheessa kaksi (2) asennetaan Repetier-host tulostusohjelmisto ja asetetaan siihen minifactoryn asetukset. Vaiheessa kolme (3) asennetaan Slic3r STL-to-Gcode translaattoriin minifactoryn asetukset. Vaiheessa neljä (4) Yhdistetään minifactory tietokoneeseen ja suoritetaan laitteen suuttimen etäisyyden kalibrointi tulostusalustasta sekä tulostusmateriaalin esisyöttö suuttimeen. Vaiheessa viisi (5) suoritetaan ensimmäinen tulostus. 1. Ajureiden asennus 2. Repetier-hostin asennus ja konfigurointi 3. Slic3r STL - G-code translaattorin konfigurointi 4. Tulostimen yhdistys, kalibrointi sekä tulostusmateriaalin esisyöttö 5. Ensimmäinen tulostus

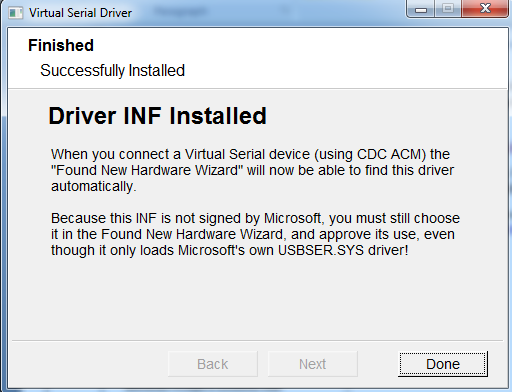

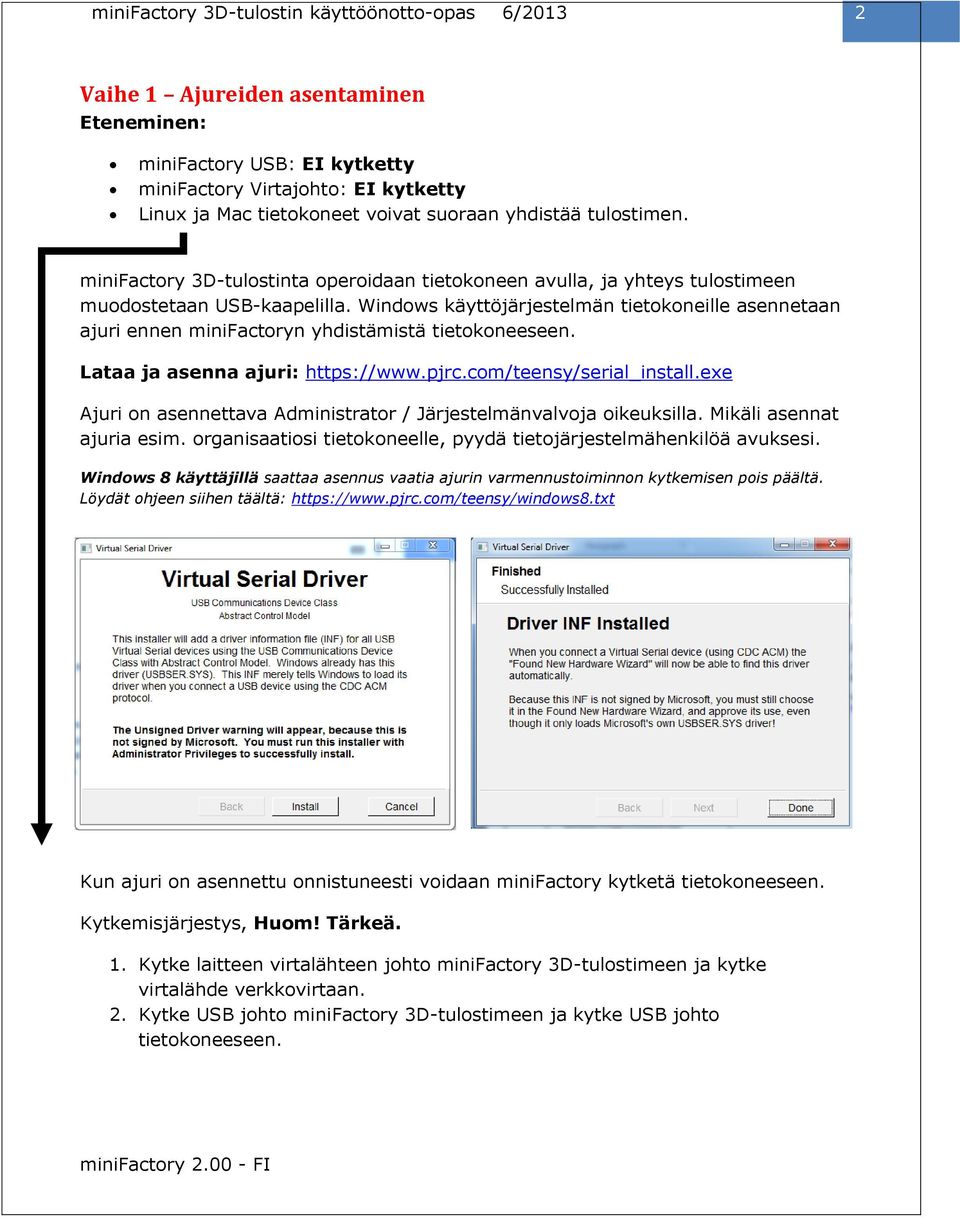

2 2 Vaihe 1 Ajureiden asentaminen Eteneminen: minifactory USB: EI kytketty minifactory Virtajohto: EI kytketty Linux ja Mac tietokoneet voivat suoraan yhdistää tulostimen. minifactory 3D-tulostinta operoidaan tietokoneen avulla, ja yhteys tulostimeen muodostetaan USB-kaapelilla. Windows käyttöjärjestelmän tietokoneille asennetaan ajuri ennen minifactoryn yhdistämistä tietokoneeseen. Lataa ja asenna ajuri: Ajuri on asennettava Administrator / Järjestelmänvalvoja oikeuksilla. Mikäli asennat ajuria esim. organisaatiosi tietokoneelle, pyydä tietojärjestelmähenkilöä avuksesi. Windows 8 käyttäjillä saattaa asennus vaatia ajurin varmennustoiminnon kytkemisen pois päältä. Löydät ohjeen siihen täältä: Kun ajuri on asennettu onnistuneesti voidaan minifactory kytketä tietokoneeseen. Kytkemisjärjestys, Huom! Tärkeä. 1. Kytke laitteen virtalähteen johto minifactory 3D-tulostimeen ja kytke virtalähde verkkovirtaan. 2. Kytke USB johto minifactory 3D-tulostimeen ja kytke USB johto tietokoneeseen.

3 3 Voit tarkistaa, että ajuri on asentunut oikein ja tietokoneesei tunnistaa laitteen. (minifactory näkyy laitehallinnassa laitteena "USB Serial (Communication Class, Abstract Control Model), COMXX") Ota portin numero ylös, tarvitset sitä Repetier-hostin asennuksessa. Laitehallintaan pääsee painamalla Käynnistä -> hiiren oikealla Tietokone -> hallitse -> laitehallinta (Start -> Computer -> Manage -> Device manager)

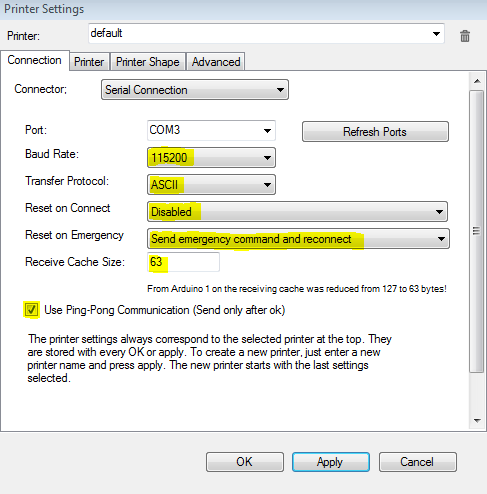

4 4 Vaihe 2 Repetier-host tulostusohjelman asennus ja konfigurointi Eteneminen: minifactory USB: Kytketty minifactory Virtajohto: Kytketty Ajurit asennettu: Kyllä Seuraavaksi lataa ja asenna Repetier-Host tulostusohjelmisto osoitteesta: Repetier-Host ohjelmiston avulla minifactory 3D-tulostinta ohjataan. Repetierillä voit määrittää, mitä kappaletta tulostetaan. Repetierissä on sisäänrakennettuna Slic3r niminen ohjelmisto, jolla tulostettava kappale muunnetaan minifactory 3D-tulostimen ymmärtämään muotoon. Sekä Repetier- Host että Slic3r täytyy konfiguroida, jotta asetukset ovat minifactory 3D-tulostimelle yhteensopivat. Repetier-Host ohjelman konfigurointi (Versio 0.90) Käynnistä Repetier-host. Klikkaa Printer Settings näppäintä, jolloin pääset muokkaamaan asetuksia. Printer Settings valikosta Connection välilehdestä määritetään tulostimen yhteysasetukset. 1. Tarkista, että keltaisella merkityt arvot ovat asetetut. 2. Klikkaa Refresh Ports nappia. 3. Valitse Port: -pudotusvalikosta COM-portti, johon tulostimesi on kytketty. Mikäli Port:-pudotusvalikko on tyhjä sammuta Repetier, irroita USB ja 24V virtajohto ja anna laitteen oleentua n. 2min. Kytke vaiheen 1 mukaisesti laite takaisin kiinni ja käynnistä repetier-host uudelleen.

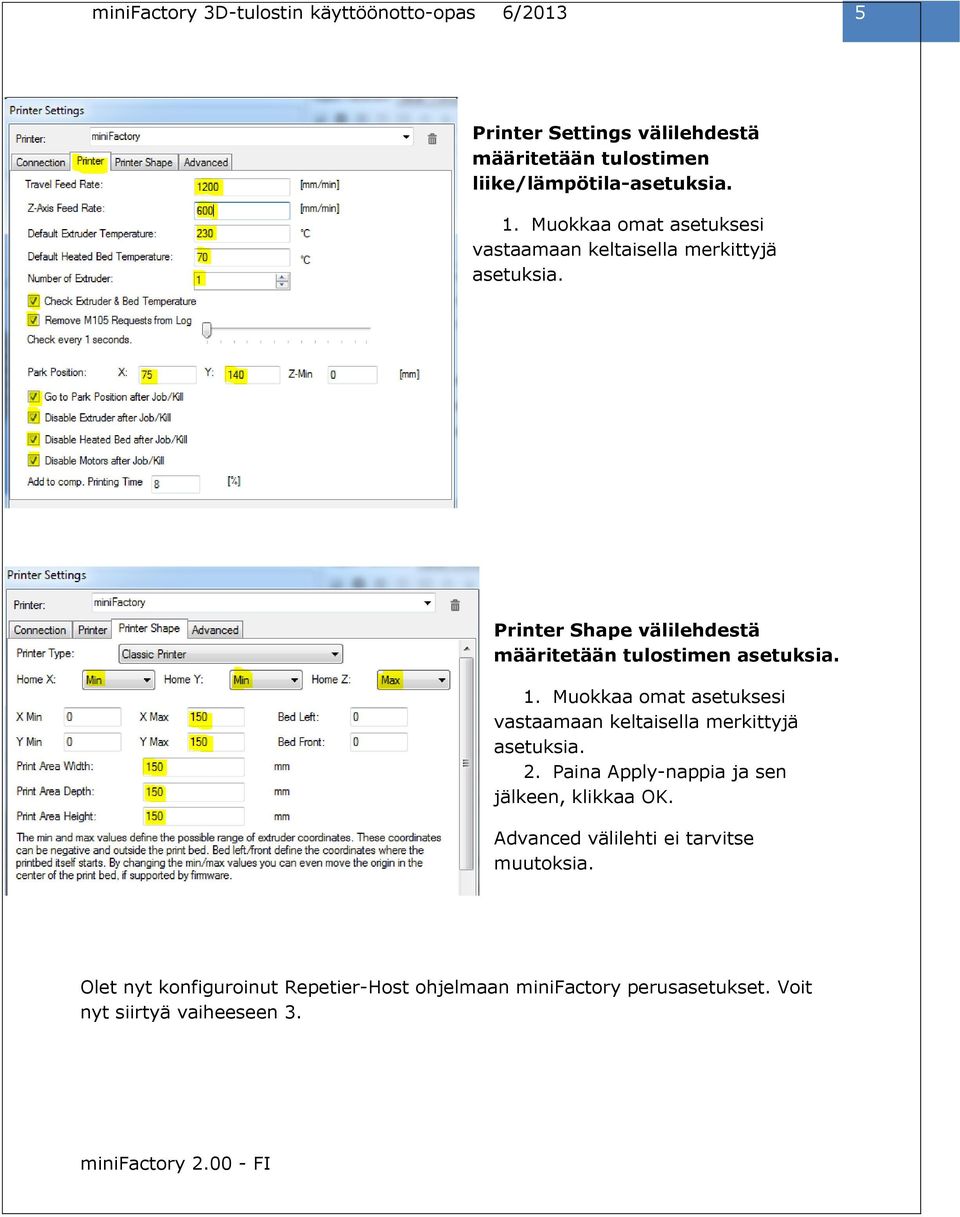

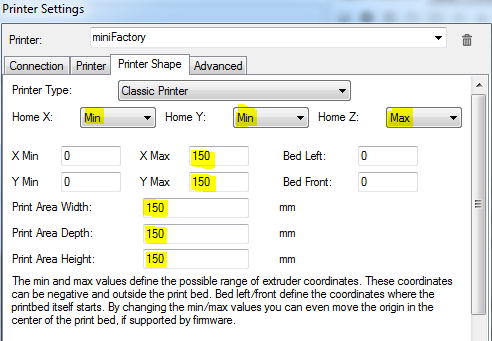

5 5 Printer Settings välilehdestä määritetään tulostimen liike/lämpötila-asetuksia. 1. Muokkaa omat asetuksesi vastaamaan keltaisella merkittyjä asetuksia. Printer Shape välilehdestä määritetään tulostimen asetuksia. 1. Muokkaa omat asetuksesi vastaamaan keltaisella merkittyjä asetuksia. 2. Paina Apply-nappia ja sen jälkeen, klikkaa OK. Advanced välilehti ei tarvitse muutoksia. Olet nyt konfiguroinut Repetier-Host ohjelmaan minifactory perusasetukset. Voit nyt siirtyä vaiheeseen 3.

6 6 Vaihe 3 Slic3r STL G-koodi translaattorin konfigurointi Eteneminen: minifactory USB: Kytketty minifactory Virtajohto: Kytketty Ajurit asennettu: Kyllä Repetier-Host asennettu ja konfiguroitu: Kyllä Slic3r STL -> G-koodi muunnin ohjelmiston konfigurointi. Seuraavaksi konfiguroidaan Slic3rin tulostusasetukset. Slic3riin määritellään minifactory 3D-tulostimen vakioasetukset, joita voi sitten lähteä muokkaamaan eteenpäin, kun laite tulee tutuksi. Lataa ja pura Slic3rin minifactory-vakioasetukset tietokoneellesi tästä: Siirry Repetier-Hostissa Slicer välilehteen ja klikkaa Slic3r kentän configure näppäintä käynnistääksesi Slic3rin. 1. Klikkaa valikosta File -> Load Config Etsi tallentamasi mf2.ini tiedosto, valitse se ja klikkaa Open. 3. Slic3r vaatii, että asetukset tallennetaan. a. Käy Print Settings / Filament settings / Printer settings välilehdet läpi ja tallenna asetukset jokaisessa välilehdessä.

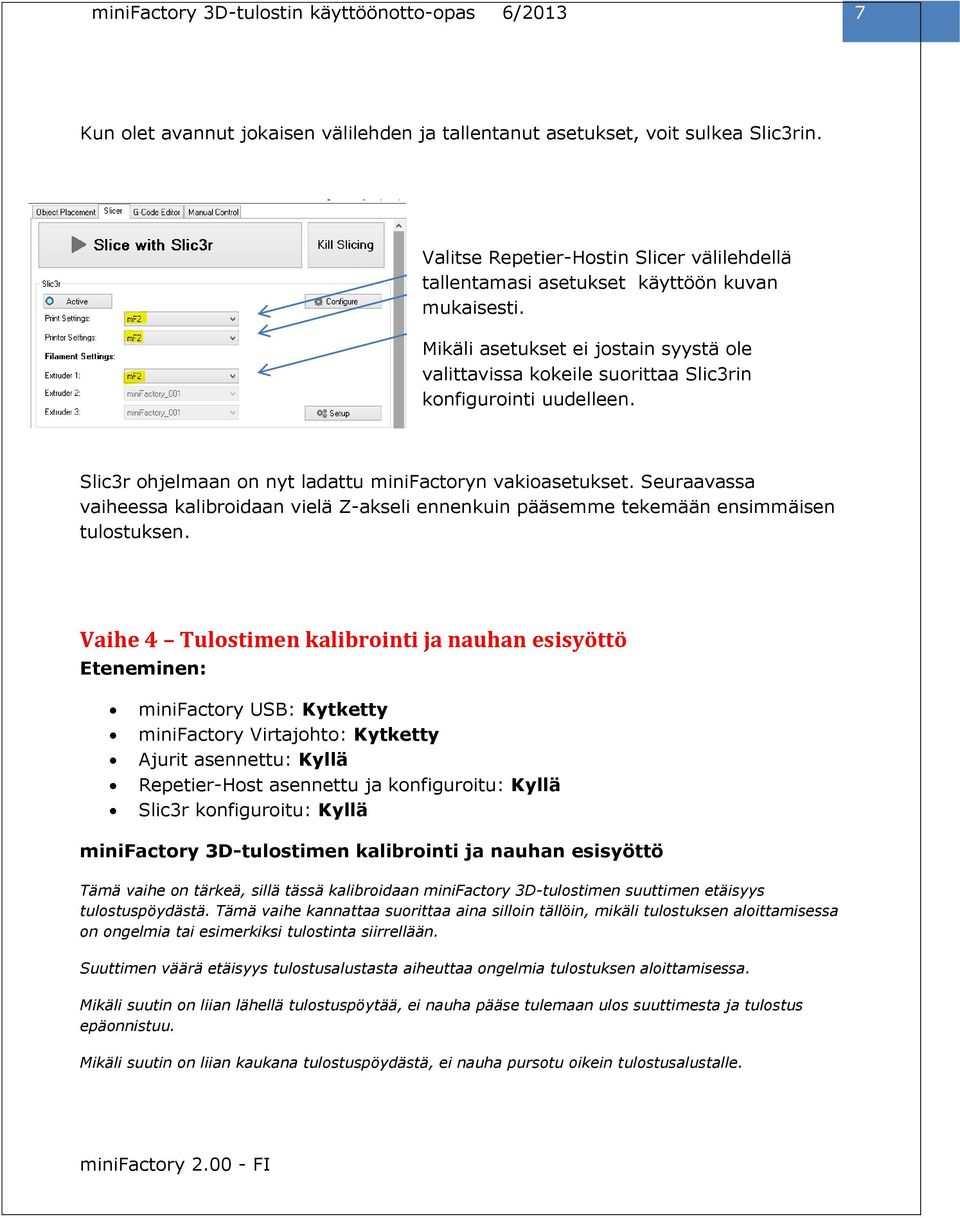

7 7 Kun olet avannut jokaisen välilehden ja tallentanut asetukset, voit sulkea Slic3rin. Valitse Repetier-Hostin Slicer välilehdellä tallentamasi asetukset käyttöön kuvan mukaisesti. Mikäli asetukset ei jostain syystä ole valittavissa kokeile suorittaa Slic3rin konfigurointi uudelleen. Slic3r ohjelmaan on nyt ladattu minifactoryn vakioasetukset. Seuraavassa vaiheessa kalibroidaan vielä Z-akseli ennenkuin pääsemme tekemään ensimmäisen tulostuksen. Vaihe 4 Tulostimen kalibrointi ja nauhan esisyöttö Eteneminen: minifactory USB: Kytketty minifactory Virtajohto: Kytketty Ajurit asennettu: Kyllä Repetier-Host asennettu ja konfiguroitu: Kyllä Slic3r konfiguroitu: Kyllä minifactory 3D-tulostimen kalibrointi ja nauhan esisyöttö Tämä vaihe on tärkeä, sillä tässä kalibroidaan minifactory 3D-tulostimen suuttimen etäisyys tulostuspöydästä. Tämä vaihe kannattaa suorittaa aina silloin tällöin, mikäli tulostuksen aloittamisessa on ongelmia tai esimerkiksi tulostinta siirrellään. Suuttimen väärä etäisyys tulostusalustasta aiheuttaa ongelmia tulostuksen aloittamisessa. Mikäli suutin on liian lähellä tulostuspöytää, ei nauha pääse tulemaan ulos suuttimesta ja tulostus epäonnistuu. Mikäli suutin on liian kaukana tulostuspöydästä, ei nauha pursotu oikein tulostusalustalle.

8 8 Kalibroinnin ensimmäinen vaihe Otetaan yhteys 3D-tulostimeen Klikkaa Repetier Hostin vasemmasta yläreunasta löytyvää Connectnappia. Väri muuttuu vihreäksi ja yhteys on muodostettu. Uusimmassa V0.90 Repetier-hostissa on pieni bugi ja sen kiertäminen on kerrottu alla. Voit tarkistaa, että yhteys muodostui katsomalla Repetier-Hostin alareunan informaatiokenttää, jossa lukee Connected. Lisäksi tärkeää on, että yhdistämisen jälkeen sielä esiintyy myös teksti Idle. Jos Idlen tilalla on teksti esim. 5 commands waiting vaatii tulostin manuaalisen kuittauksen. Manuaalinen kuittaus tapahtuu Repetier-hostissa. Siirry Manual Control välilehdelle. Välilehden alareunassa on OK nappi, jota klikkaamalla ohjelma suorittaa nämä viisi komentoa ja tulostin siirtyy Idle tilaan. Mikäli tulostin jää vieläkin jumiin esim. 4 commands waiting niin tulostimen voi resetoida. Resetointi tapahtuu siten, että sulje Repetier ja irroita USB (ja virtajohto) minifactorystä. Anna laitteen oleentua n. 1-2min. Kytke Virtajohto ja sen jälkeen USB johto, käynnistä Repetier-Host ja yhdistä laitteeseen uudelleen painamalla Connect. 1. Kun olet onnistuneesti saanut yhteyden tulostimeesi, kytke virtajohto kiinni ja tämän jälkeen siirry Repetier-Hostissa Manual Control välilehdelle. Kirjoita G-code: kenttään seuraava käsky ja paina lopuksi Send. 1. M907 S100 ja paina Send a. Tämä asettaa moottorien tehon oikeaksi. 2. G28 ja paina Send a. Tämä komento kotiuttaa XYZakselit 3. G1 X75 Y75 Z-0.1 F1200 ja paina Send a. Pöytä liikkuu keskelle ja suutin on lähes lasilevyssä kiinni. Tulostin on nyt valmis kalibrointiin.

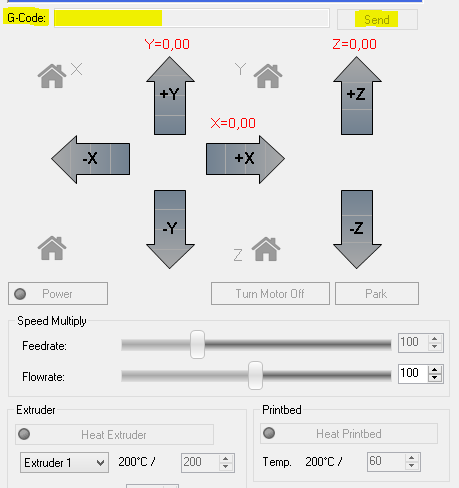

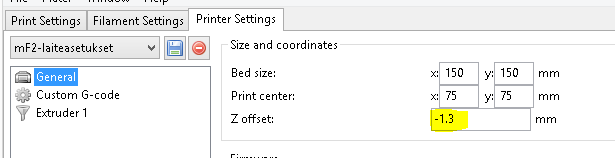

9 9 Huom! Kalibrointia tehdessäsi, voit ajaa suutinta alas/ylös painamalla kuvassa näkyviä ohjausnappeja. Käytä ainoastaan -0.1 / +0.1 nappeja ja varo painamasta esim -1 tai -10 nappeja, jotka ovat -0.1 napin alapuolella. Aseta tulostusalustan ja suuttimen väliin A4-paperiarkki. Aja suutinta kohti lasilevyä painamalla -0.1 nappia. Jokaisella painalluksella suutin liikkuu 0.1mm kohti lasilevyä. Kokeile painalluksen jälkeen liikkuuko paperi vapaasti suuttimen ja lasilevyn välissä. Toista, kunnes paperi hankaa hieman suutinta ja paperin liikuttaminen vaikeutuu. Paina nyt kerran +0.1 nappia, jolloin paperi liikkuu kohtuu helposti. Suuttimen paikka on nyt siis haettu ja nyt tämä sijainti pitää vielä tallentaa Slic3rin asetuksiin. Hae tieto sijainnista syöttämällä G-code kenttään komento M114 ja paina Send. Tieto sijainnista tulostuu Repetier-hostin lokiin. Sijainti on muotoa: X:75.00 Y:75.00 Z:-X.XX Ota tästä Z:n X.XX arvo ylös. Sijainti voi olla eri kuin kuvassa. Aja Z-akseli takaisin yläasentoon painamalla Z-home nappia. Z-akselin korkeustiedon syöttäminen Slic3riin. Syötä nyt tämä tieto sijainnista Slic3rin Z-offset asetuskenttään. Löydät tämän menemällä Repetier-Hostissa Slice-välilehdelle ja painamalla Slic3rin configure nappia, jolloin Slic3r avautuu. Siirry Slic3rissa Printer Settings-välilehdelle ja syötä tieto sijainnista Z-offset kenttään. Tallenna ja sulje Slic3r.

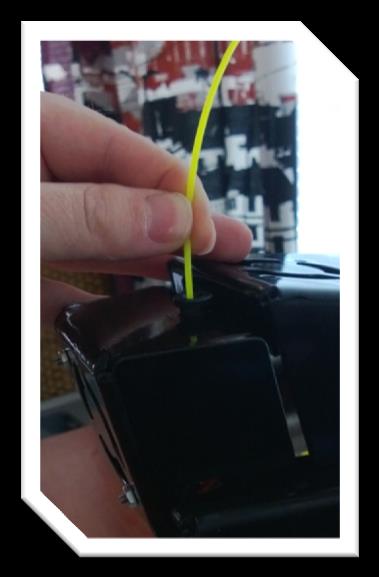

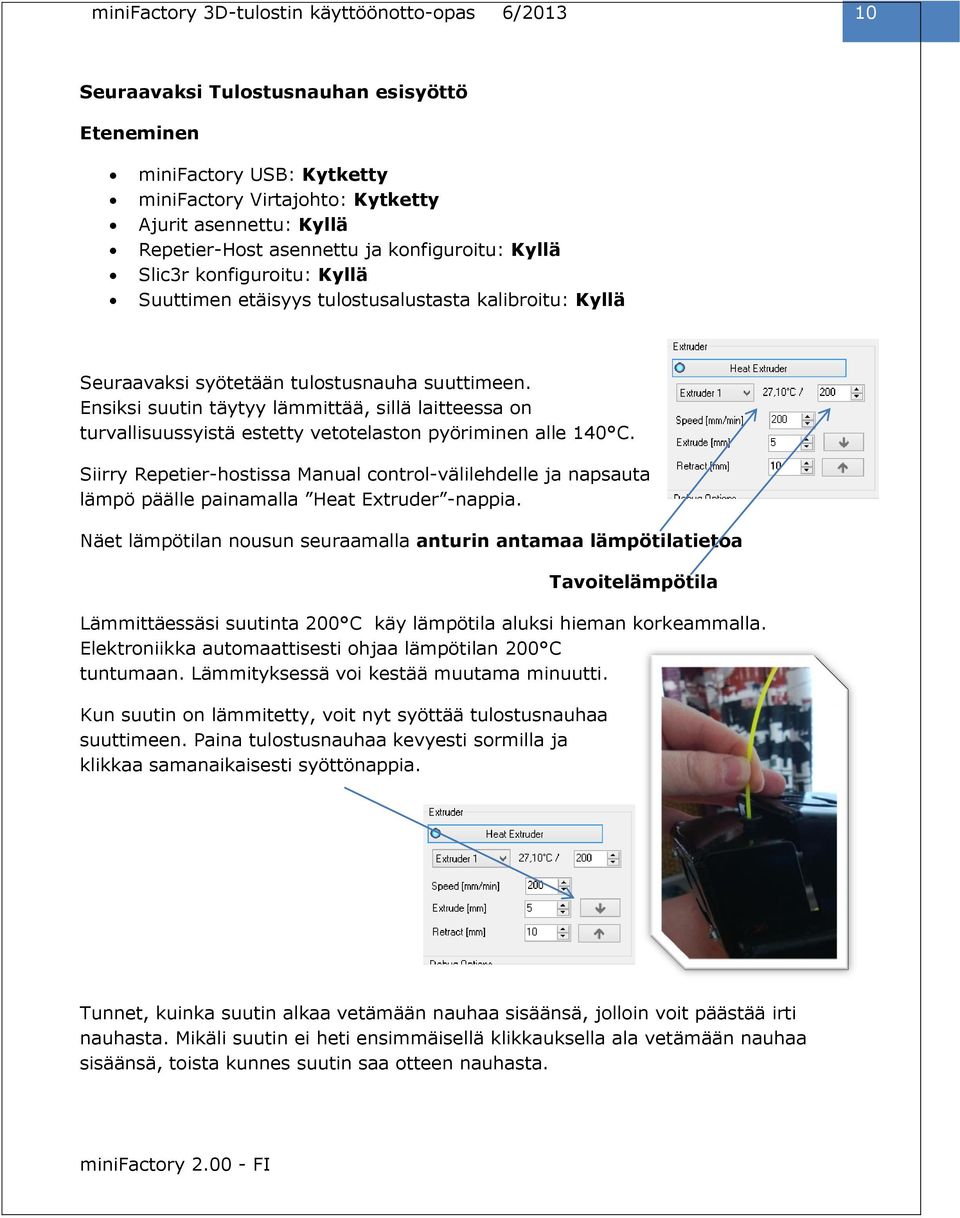

10 10 Seuraavaksi Tulostusnauhan esisyöttö Eteneminen minifactory USB: Kytketty minifactory Virtajohto: Kytketty Ajurit asennettu: Kyllä Repetier-Host asennettu ja konfiguroitu: Kyllä Slic3r konfiguroitu: Kyllä Suuttimen etäisyys tulostusalustasta kalibroitu: Kyllä Seuraavaksi syötetään tulostusnauha suuttimeen. Ensiksi suutin täytyy lämmittää, sillä laitteessa on turvallisuussyistä estetty vetotelaston pyöriminen alle 140 C. Siirry Repetier-hostissa Manual control-välilehdelle ja napsauta lämpö päälle painamalla Heat Extruder -nappia. Näet lämpötilan nousun seuraamalla anturin antamaa lämpötilatietoa Tavoitelämpötila Lämmittäessäsi suutinta 200 C käy lämpötila aluksi hieman korkeammalla. Elektroniikka automaattisesti ohjaa lämpötilan 200 C tuntumaan. Lämmityksessä voi kestää muutama minuutti. Kun suutin on lämmitetty, voit nyt syöttää tulostusnauhaa suuttimeen. Paina tulostusnauhaa kevyesti sormilla ja klikkaa samanaikaisesti syöttönappia. Tunnet, kuinka suutin alkaa vetämään nauhaa sisäänsä, jolloin voit päästää irti nauhasta. Mikäli suutin ei heti ensimmäisellä klikkauksella ala vetämään nauhaa sisäänsä, toista kunnes suutin saa otteen nauhasta.

11 11 Kun suutin alkaa vetämään nauhaa sisäänsä paina syöttönappia n. 5 sekunnin välein. Toista n. 5-8 kertaa, kunnes tulostusnauhaa tulee suuttimesta ulos. Voit pyyhkäistä ulostulevan nauhan esim. A4 paperiarkin kulmalla pois suuttimen kärjestä. Mikäli ei n. 10 kerran jälkeenkään nauhaa vielä tule ulos suuttimesta, paina takaisinvetonappia (nuoli ylöspäin), kunnes saat nauhan pois suuttimesta. Katkaise nauha ja tee syöttö uudelleen. Voit seurata suuttimen viereisestä aukosta langan etenemistä. Vaihe 5 - Ensimmäinen tulostus Eteneminen minifactory USB: Kytketty minifactory Virtajohto: Kytketty Ajurit asennettu: Kyllä Repetier-Host asennettu ja konfiguroitu: Kyllä Slic3r konfiguroitu: Kyllä Suuttimen etäisyys tulostusalustasta kalibroitu: Kyllä Tulostusnauha esisyötetty: Kyllä Olet nyt suorittanut ensimmäisellä kerralla tehtävät tarvittavat säädöt. Seuraavaksi voidaan suorittaa ensimmäinen tulostus. Lataa esimerkkitulostus, Paina Download This Thing ja lataa Gear.STL Löydät esimerkkitulostuksen täältä:

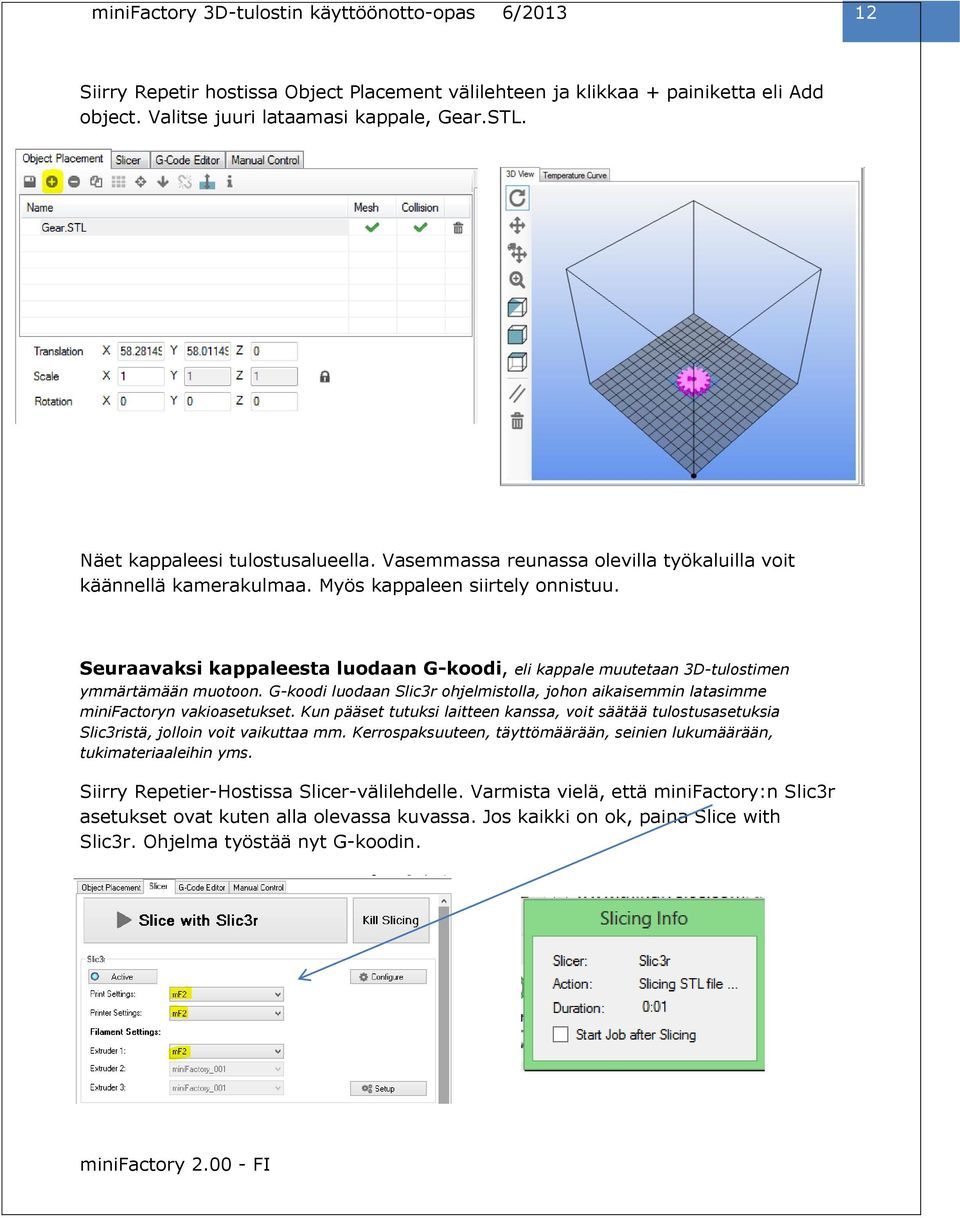

12 12 Siirry Repetir hostissa Object Placement välilehteen ja klikkaa + painiketta eli Add object. Valitse juuri lataamasi kappale, Gear.STL. Näet kappaleesi tulostusalueella. Vasemmassa reunassa olevilla työkaluilla voit käännellä kamerakulmaa. Myös kappaleen siirtely onnistuu. Seuraavaksi kappaleesta luodaan G-koodi, eli kappale muutetaan 3D-tulostimen ymmärtämään muotoon. G-koodi luodaan Slic3r ohjelmistolla, johon aikaisemmin latasimme minifactoryn vakioasetukset. Kun pääset tutuksi laitteen kanssa, voit säätää tulostusasetuksia Slic3ristä, jolloin voit vaikuttaa mm. Kerrospaksuuteen, täyttömäärään, seinien lukumäärään, tukimateriaaleihin yms. Siirry Repetier-Hostissa Slicer-välilehdelle. Varmista vielä, että minifactory:n Slic3r asetukset ovat kuten alla olevassa kuvassa. Jos kaikki on ok, paina Slice with Slic3r. Ohjelma työstää nyt G-koodin.

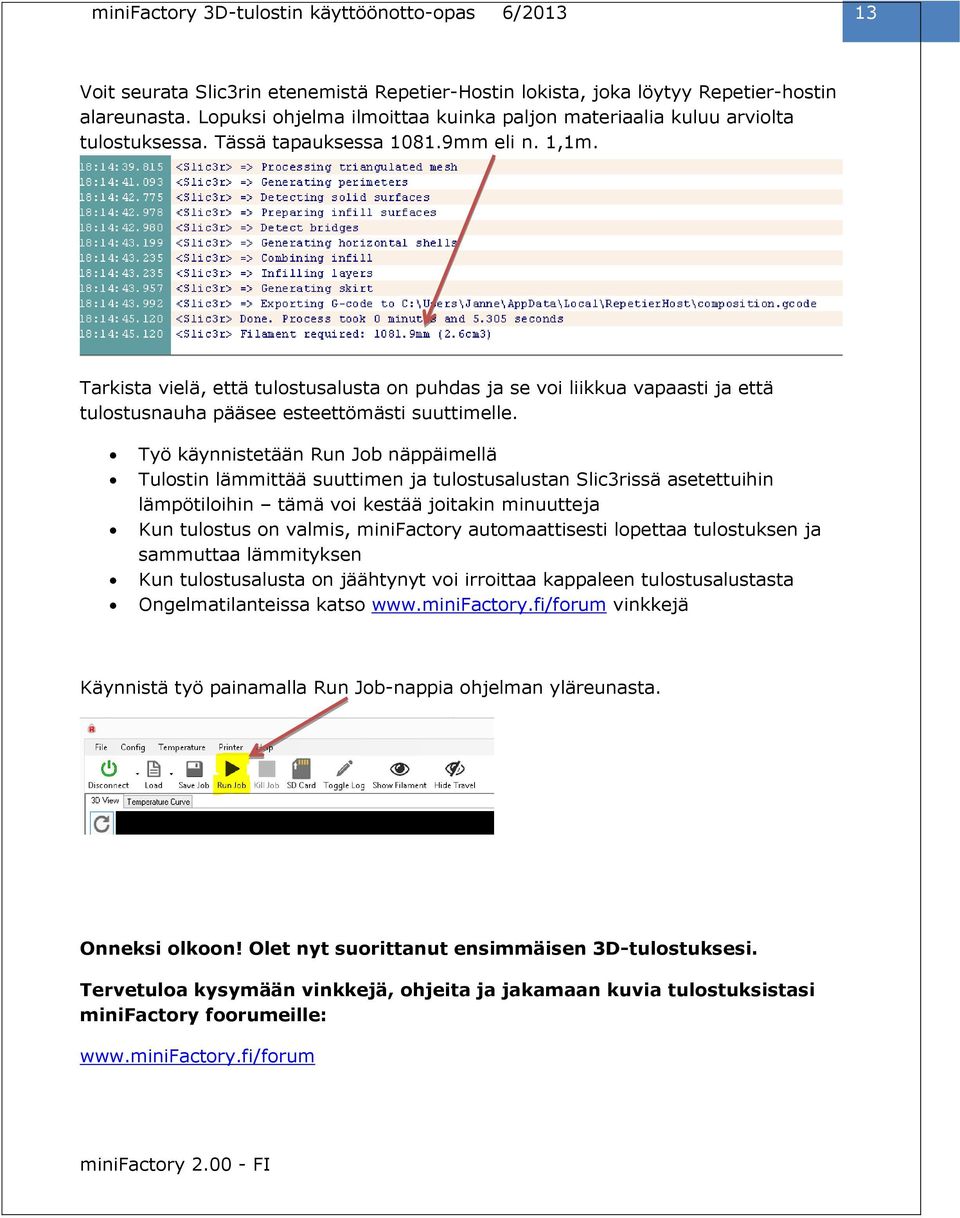

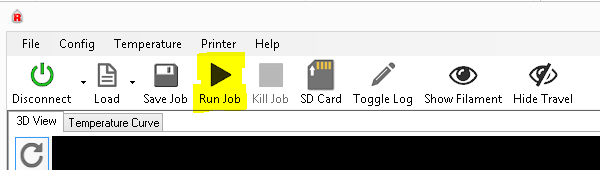

13 13 Voit seurata Slic3rin etenemistä Repetier-Hostin lokista, joka löytyy Repetier-hostin alareunasta. Lopuksi ohjelma ilmoittaa kuinka paljon materiaalia kuluu arviolta tulostuksessa. Tässä tapauksessa mm eli n. 1,1m. Tarkista vielä, että tulostusalusta on puhdas ja se voi liikkua vapaasti ja että tulostusnauha pääsee esteettömästi suuttimelle. Työ käynnistetään Run Job näppäimellä Tulostin lämmittää suuttimen ja tulostusalustan Slic3rissä asetettuihin lämpötiloihin tämä voi kestää joitakin minuutteja Kun tulostus on valmis, minifactory automaattisesti lopettaa tulostuksen ja sammuttaa lämmityksen Kun tulostusalusta on jäähtynyt voi irroittaa kappaleen tulostusalustasta Ongelmatilanteissa katso vinkkejä Käynnistä työ painamalla Run Job-nappia ohjelman yläreunasta. Onneksi olkoon! Olet nyt suorittanut ensimmäisen 3D-tulostuksesi. Tervetuloa kysymään vinkkejä, ohjeita ja jakamaan kuvia tulostuksistasi minifactory foorumeille:

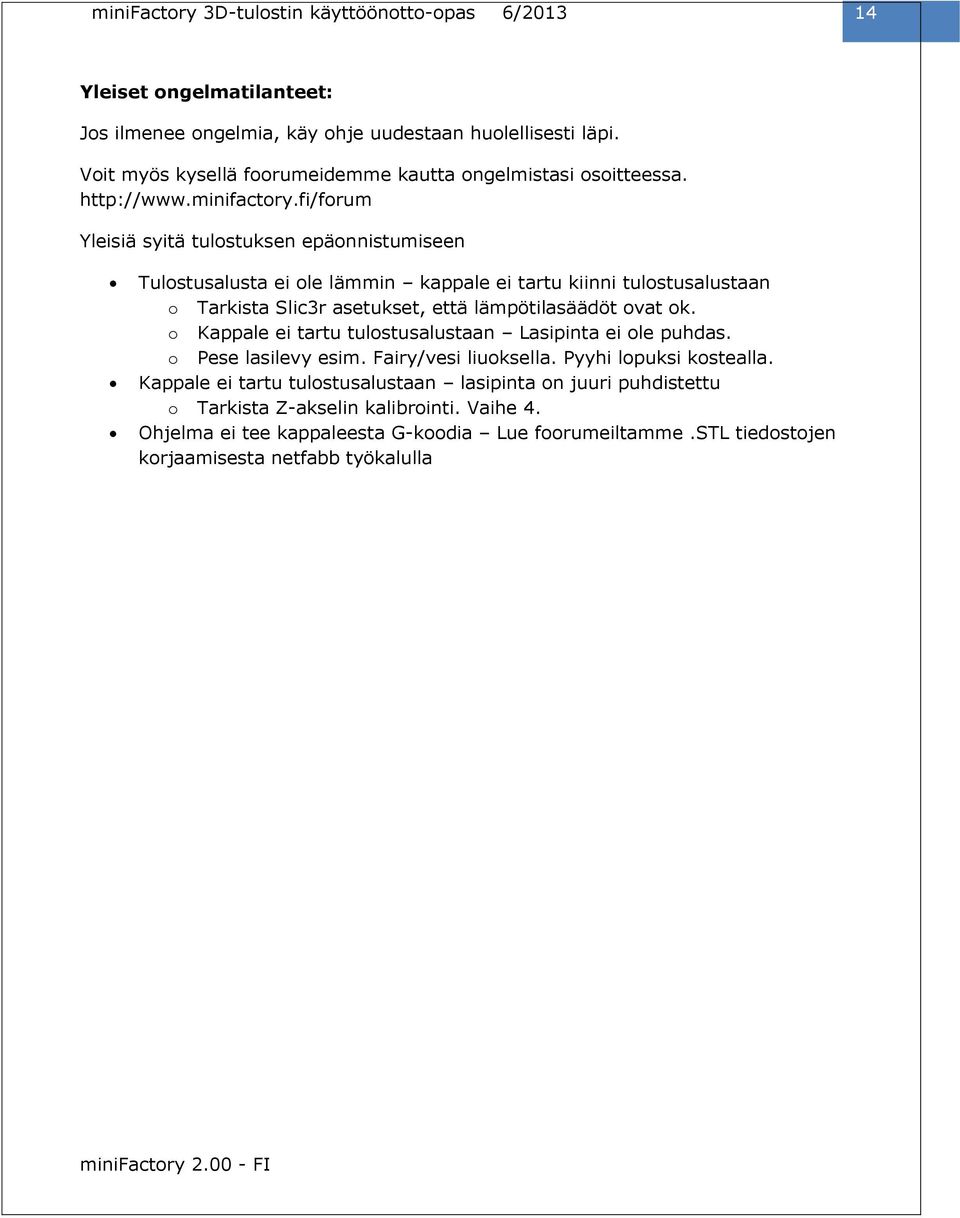

14 14 Yleiset ongelmatilanteet: Jos ilmenee ongelmia, käy ohje uudestaan huolellisesti läpi. Voit myös kysellä foorumeidemme kautta ongelmistasi osoitteessa. Yleisiä syitä tulostuksen epäonnistumiseen Tulostusalusta ei ole lämmin kappale ei tartu kiinni tulostusalustaan o Tarkista Slic3r asetukset, että lämpötilasäädöt ovat ok. o Kappale ei tartu tulostusalustaan Lasipinta ei ole puhdas. o Pese lasilevy esim. Fairy/vesi liuoksella. Pyyhi lopuksi kostealla. Kappale ei tartu tulostusalustaan lasipinta on juuri puhdistettu o Tarkista Z-akselin kalibrointi. Vaihe 4. Ohjelma ei tee kappaleesta G-koodia Lue foorumeiltamme.stl tiedostojen korjaamisesta netfabb työkalulla
