KÄYTTÖOHJE ASY9-18LC. Fujitsu ilmalämpöpumppujen jälleenmyyjä pääkaupunkiseudulla on Jäähdytinpalvelu RefGroup Oy.

Transkriptio

1 KÄYTTÖOHJE ASY9-8LC SÄILYTÄ TÄMÄ KÄYTTÖOHJE MAHDOLLISTA MYÖHEMPÄÄ TARVETTA VARTEN. P/N

2 Kuva Kuva 2 OP E R AT ION T IME R S UP E R QUIE T C OIL DR Y Kuva Kuva Kuva 4 Kuva Kuva 7 Oheisessa kuvassa on kauko-ohjaimen näyttö kaikkien toimintojen symbolit näkyvissä. Todellinen näyttö saattaa olla erinäköinen

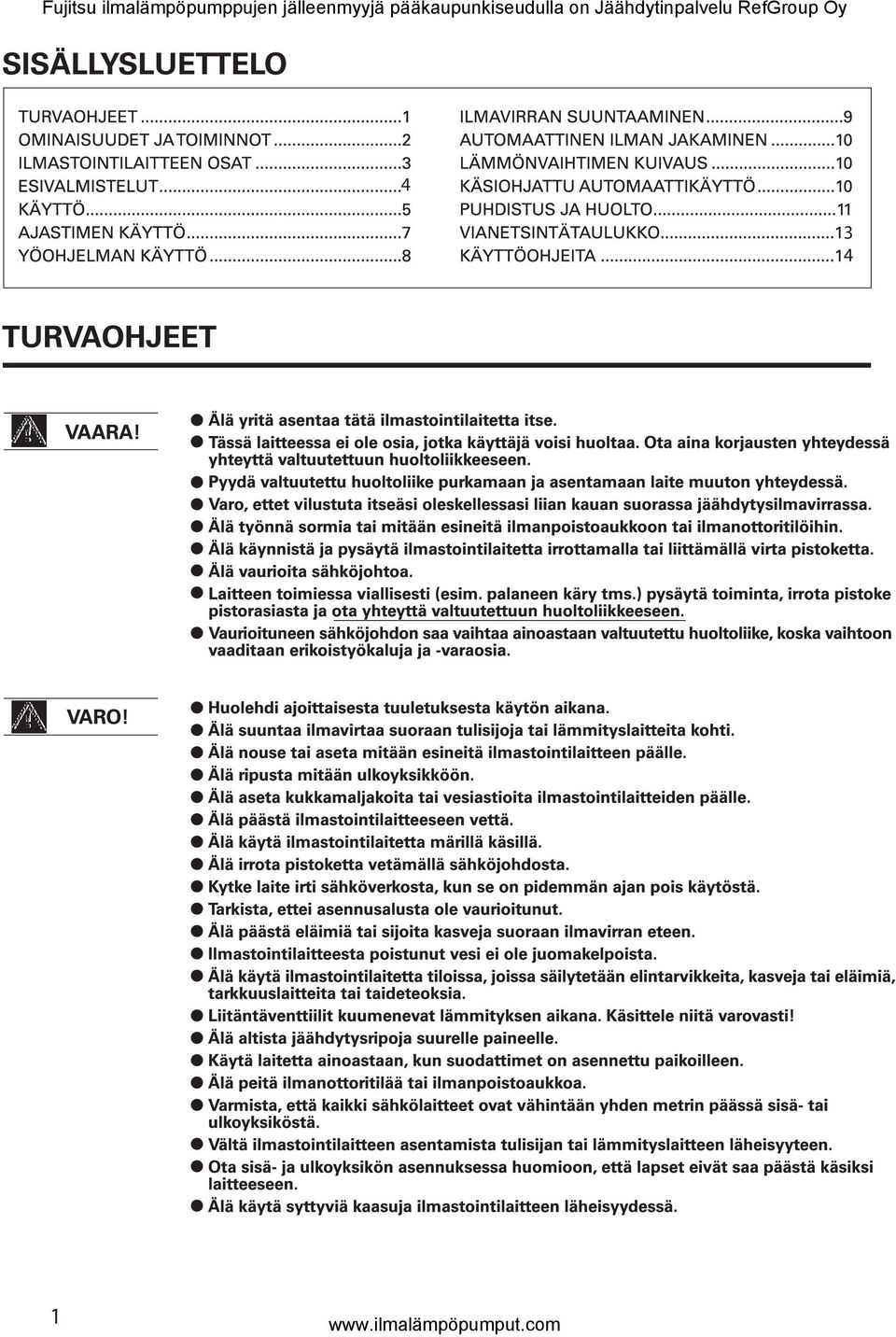

3 Fujitsu ilmalämpöpumppujen jälleenmyyjä pääkaupunkiseudulla on Jäähdytinpalvelu RefGroup Oy 4 4

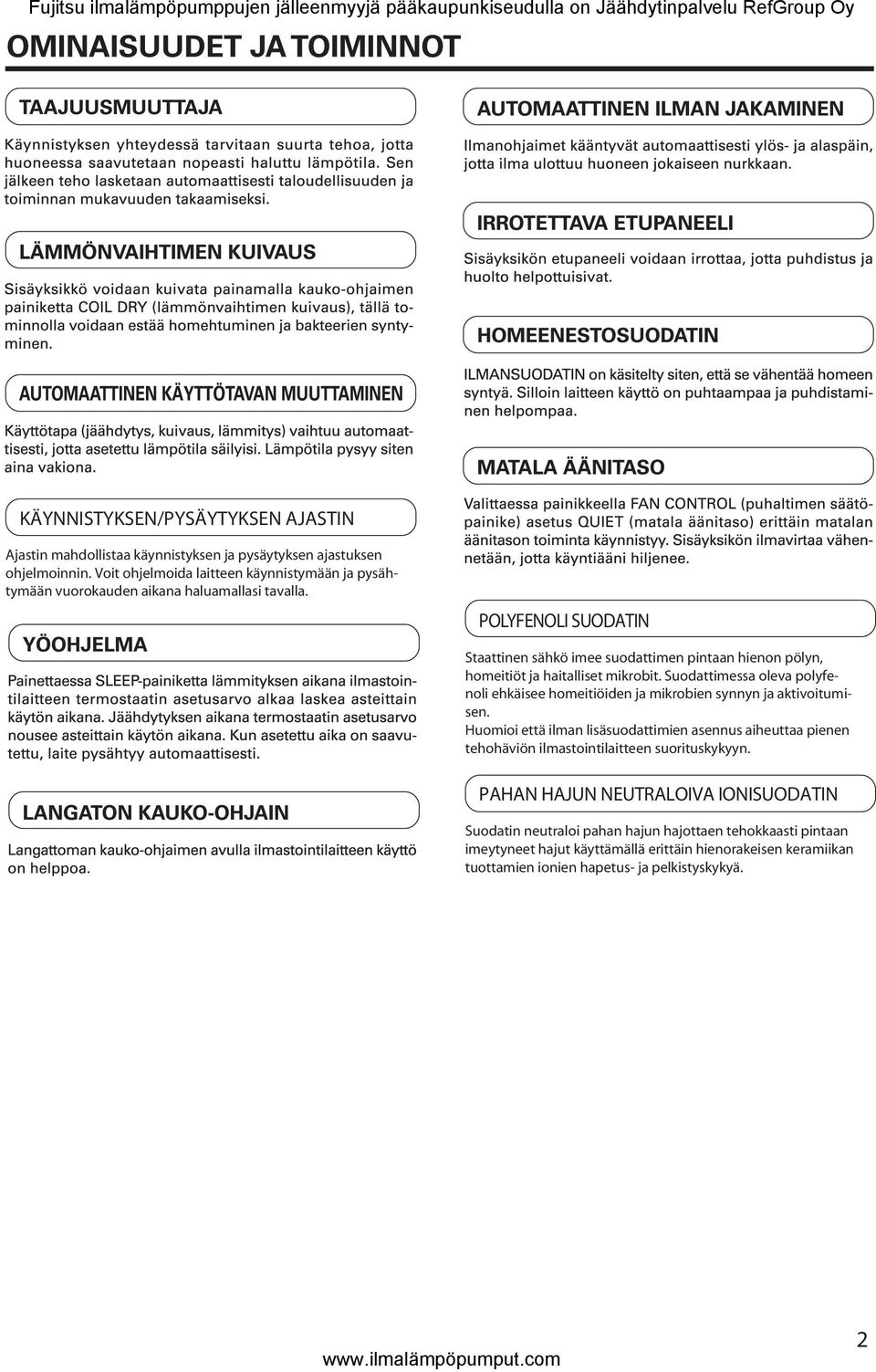

4 KÄYNNISTYKSEN/PYSÄYTYKSEN AJASTIN Ajastin mahdollistaa käynnistyksen ja pysäytyksen ajastuksen ohjelmoinnin. Voit ohjelmoida laitteen käynnistymään ja pysähtymään vuorokauden aikana haluamallasi tavalla. POLYFENOLI SUODATIN Staattinen sähkö imee suodattimen pintaan hienon pölyn, homeitiöt ja haitalliset mikrobit. Suodattimessa oleva polyfenoli ehkäisee homeitiöiden ja mikrobien synnyn ja aktivoitumisen. Huomioi että ilman lisäsuodattimien asennus aiheuttaa pienen tehohäviön ilmastointilaitteen suorituskykyyn. PAHAN HAJUN NEUTRALOIVA IONISUODATIN Suodatin neutraloi pahan hajun hajottaen tehokkaasti pintaan imeytyneet hajut käyttämällä erittäin hienorakeisen keramiikan tuottamien ionien hapetus- ja pelkistyskykyä. 2

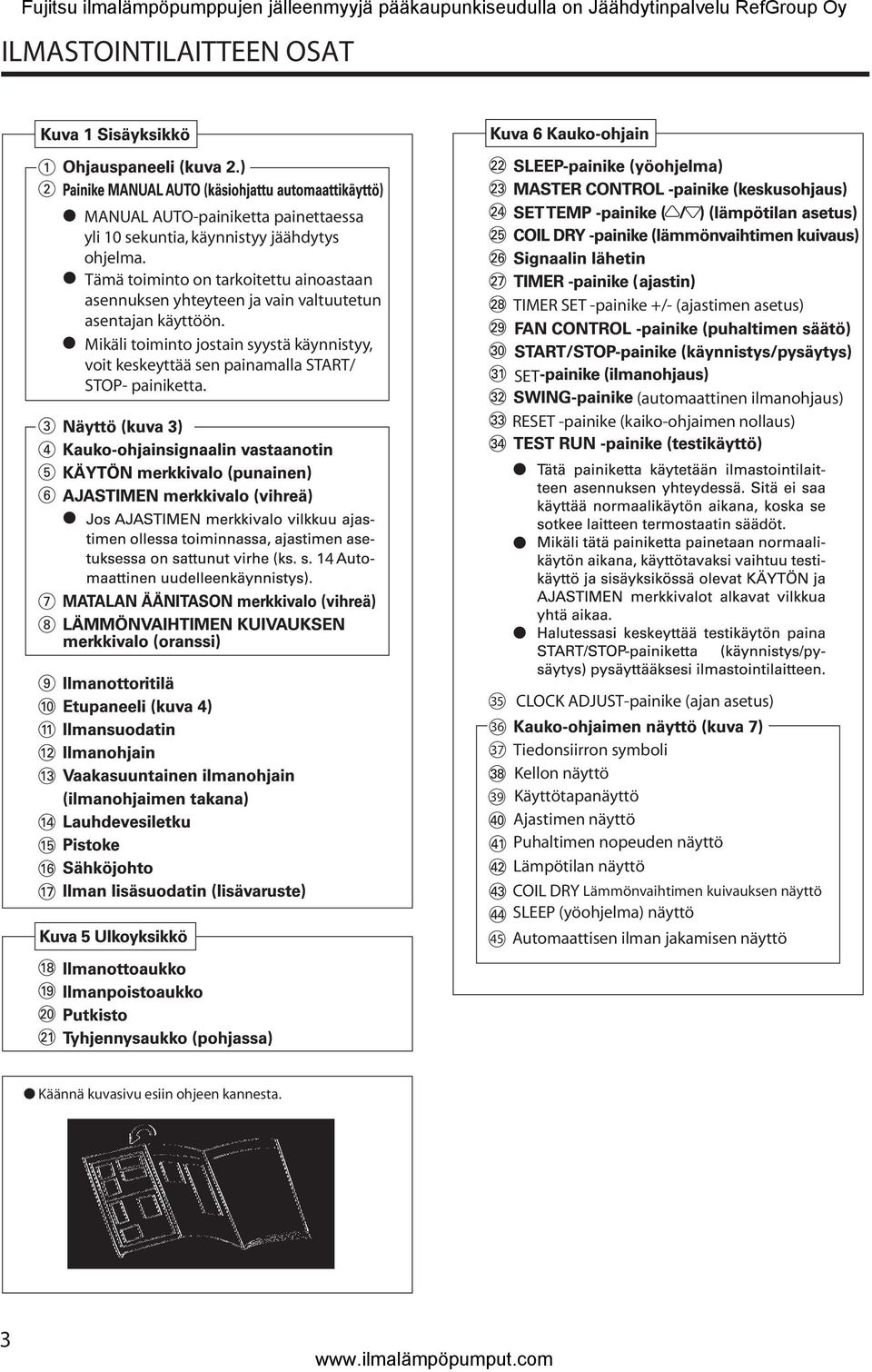

5 ILMASTOINTILAITTEEN OSAT MANUAL AUTO-painiketta painettaessa yli 0 sekuntia, käynnistyy jäähdytys ohjelma. Tämä toiminto on tarkoitettu ainoastaan asennuksen yhteyteen ja vain valtuutetun asentajan käyttöön. Mikäli toiminto jostain syystä käynnistyy, voit keskeyttää sen painamalla START/ STOP- painiketta. TIMER SET -painike +/- (ajastimen asetus) SET (automaattinen ilmanohjaus) RESET -painike (kaiko-ohjaimen nollaus) 4 5 CLOCK ADJUST-painike (ajan asetus) 6 7 Tiedonsiirron symboli Kellon näyttö 9 Käyttötapanäyttö Ajastimen näyttö Puhaltimen nopeuden näyttö Lämpötilan näyttö COIL DRY Lämmönvaihtimen kuivauksen näyttö SLEEP (yöohjelma) näyttö 45 Automaattisen ilman jakamisen näyttö Käännä kuvasivu esiin ohjeen kannesta.

6 ESIVALMISTELUT Kytke laitteeseen virta Paristojen asennus (R0/LR0 2) 2 Kytke laitteeseen virta joko liittämällä pistotulppa (Kuva (5)) pistokkeeseen tai kytkemällä sulake toimintaan. Paina ja liu uta kauko-ohjaimen taustapuolella olevaa paristokotelon kantta saadaksesi sen auki. Liu uta nuolen suuntaan ja paina samalla merkin kohdalta. Aseta paristot paikoilleen. Varmista että navat tulevat oikeille paikoilleen (+/-) Sulje paristokotelon kansi. VARO! Varmista, etteivät lapset vahingossa niele paristoja. Jos kauko-ohjain on käyttämättä pitkän aikaa, poista paristot, jotta ne eivät vuoda ja vaurioita ohjainta. Jos paristosta vuotava neste pääsee kosketuksiin ihon, silmien tai suun kanssa, pese välittömästi runsaalla vedellä. Käänny lääkärin puoleen. Poista toimimattomat paristot heti ja hävitä ne asianmukaisesti paikallisten säädösten mukaan. Älä yritä ladata paristoja. Älä koskaan sekoita uusia ja käytettyjä tai eri tyyppisiä paristoja. Normaalikäytössä paristot kestävät noin yhden vuoden. Vaihda paristot kauko-ohjaimen käyttöalueen lyhentyessä huomattavasti. Paina kynän kärjellä tai muulla pienellä esineellä RESET-painiketta. Ajan asennus 2 Paina CLOCK ADJUST-painiketta. (Kuva 6(5)) Käytä kuulakärkikynää tai vastaavaa teräväkärkistä esinettä. Käytä ( / ) TIMER SET -painikkeita ajan asetukseen. (Kuva 6(28)) -painike: Paina lisätäksesi aikaa -painike: Paina vähentääksesi aikaa. (Painikkeita painettaessa aika lisääntyy/vähenee minuutin kerrallaan. Halutessasi vaihtaa aikaa 0 minuuttia kerrallaan pidä painiketta painettuna.) PainaTIME ADJUST - painiketta (Kuva 6(5)) uudestaan. Tämä päättää ajan asetuksen ja käynnistää kellon. Kauko-ohjaimen käyttö Jotta kauko-ohjain toimisi kunnolla, se täytyy suunnata signaalin vastaanotinta (kuva (4)) kohti. Käyttöalue: n. 7 m Ilmastointilaitteen vastaanottaessa signaalin kunnolla kuuluu piippaus. Jos piippausta ei kuulu, paina kauko-ohjaimen painiketta uudelleen. Kauko-ohjaimen teline Ruuvit Aseta telineeseen Paina paikalleen Työnnä ylös Vedä irti Kiinnitä teline. 2 Aseta kauko-ohjain telineeseen. Irroita kaiko-ohjain telineestä (kädellä). 4

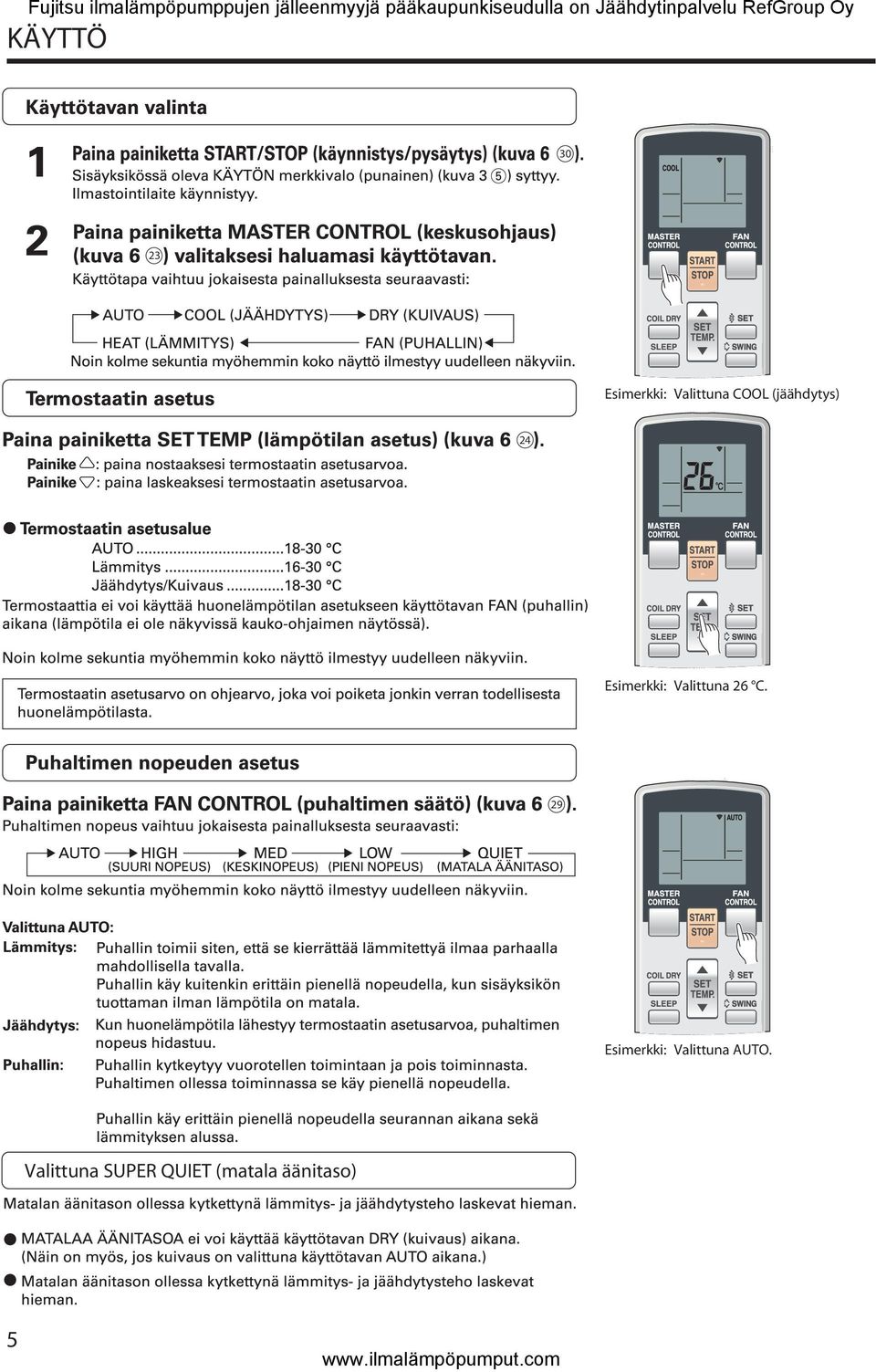

7 KÄYTTÖ 0 2 Esimerkki: Valittuna COOL (jäähdytys) 24 Esimerkki: Valittuna 26 C. 29 Esimerkki: Valittuna AUTO. Valittuna SUPER QUIET (matala äänitaso) 5

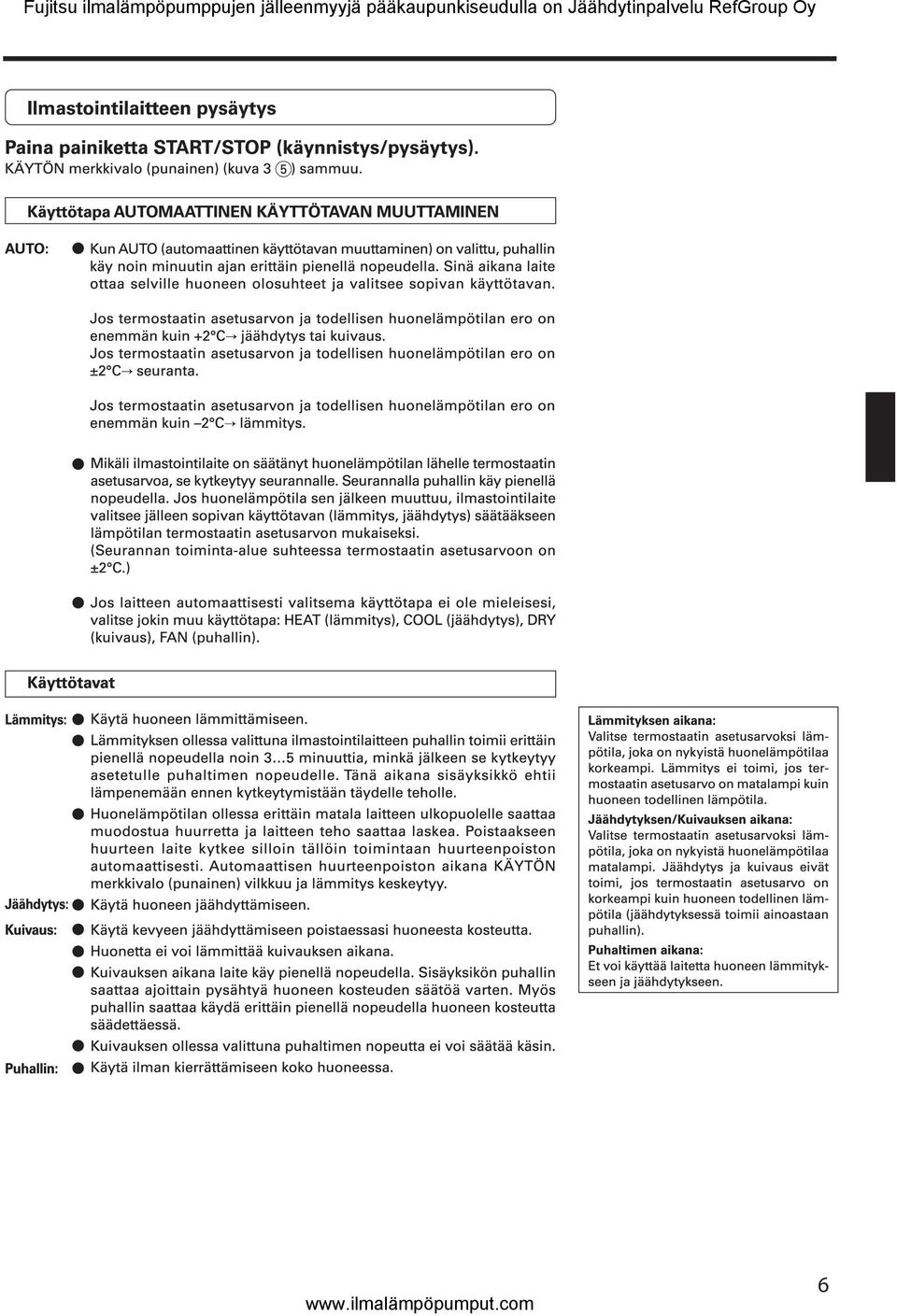

8 6

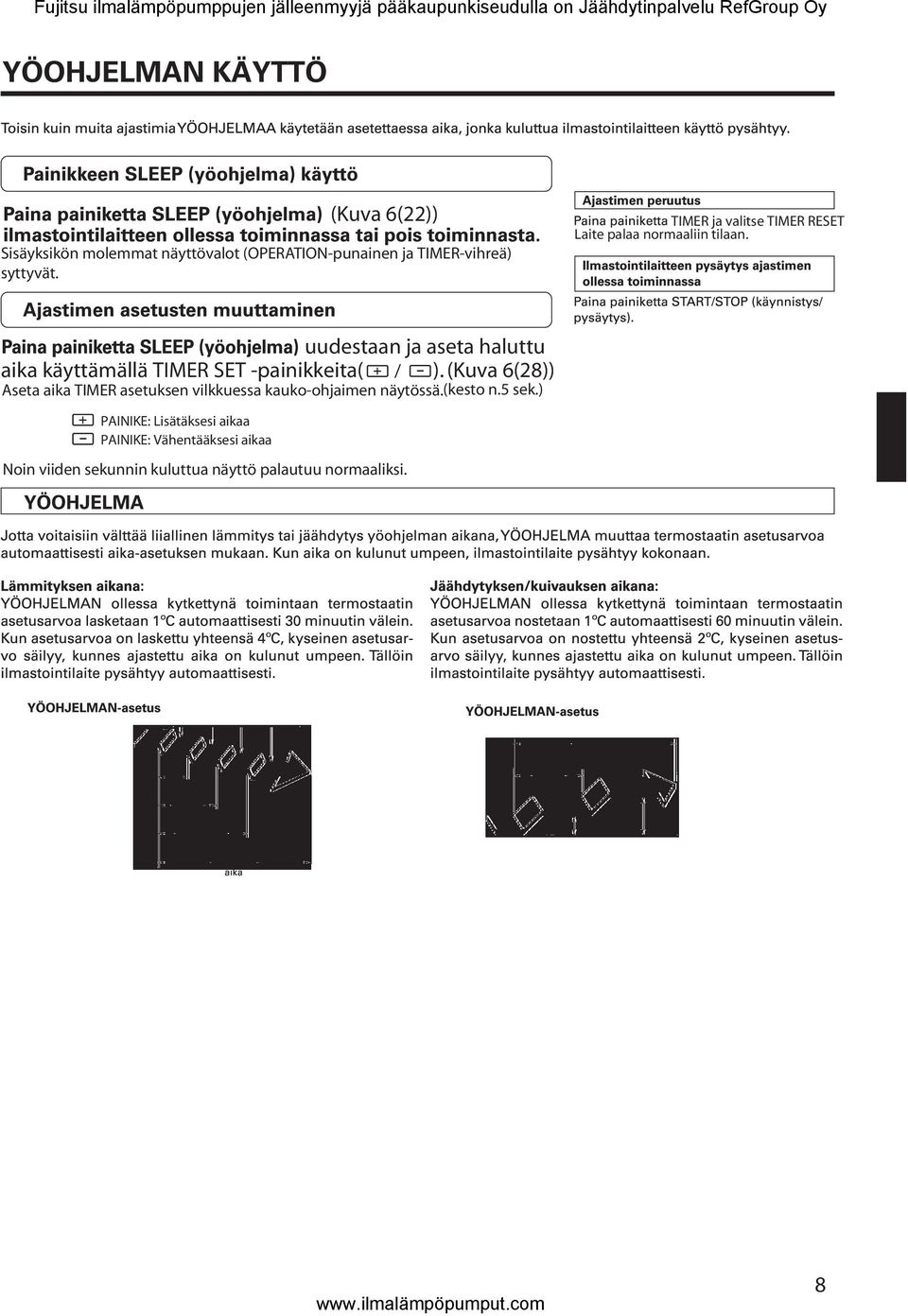

9 Fujitsu ilmalämpöpumppujen jälleenmyyjä pääkaupunkiseudulla on Jäähdytinpalvelu RefGroup Oy AJASTIMEN KÄYTTÖ Varmista ennen ajastimen käyttöä, että kauko-ohjaimeen on asetettu oikea kellonaika (ks. s. 4). Painikkeen OFF TIMER (pysäytyksen ajastin) tai ON TIMER (käynnistyksen ajastin) käyttö 2 Paina painiketta START/STOP (käynnistys/pysäytys) (Kuva 6(0)) (jos laite on jo toiminnassa, siirry kohtaan 2). Sisäyksikössä oleva KÄYTÖN merkkivalo (punainen) (kuva (5)) syttyy. Paina TIMER-painiketta OFF(pysäytyksen aika) ON(käynnistyksen aika) Jokaisella painalluksella ajastintoiminto muuttuu seuraavassa järjestyksessä: > CANCEL(NOLLAUS) > OFF(POIS PÄÄLTÄ) > ON(KÄYNNISTYS) PROGRAM(OHJELMA)ON/OFF < Valitse painikkeilla SET TIME (ajan asetus) haluamasi PYSÄYTYKSEN tai KÄYNNISTYKSEN aika PAINIKE: Lisätäksesi aikaa PAINIKE: Vähentääksesi aikaa Paina TIMER-painiketta ja valitse CANCEL. Ilmastointilaite palautuu normaaliin tilaan. Ohjelma-ajastimen käyttö 2 Paina painiketta START/STOP (käynnistys/pysäytys) (jos laite on jo toiminnassa, siirry kohtaan 2). Sisäyksikössä oleva KÄYTÖN merkkivalo (punainen) (kuva (5)) syttyy. Aseta haluamasi ajat toiminnoille OFF TIMER (pysäytyksen ajastin) ja ON TIMER (käynnistyksen ajastin). Ks. kohta "Painikkeen OFF TIMER (pysäytyksen ajastin) tai ON TIMER (käynnistyksen ajastin) käyttö" asettaaksesi haluamasi toiminnon ja ajat. Noin viiden sekunnin päästä kauko-ohjaimen näyttö ilmestyy näkyviin. Sisäyksikön TIMER valo (vihreä) syttyy. Valitse painikkeella TIMER kohta PROGRAM (joko OFF->ON tai ON->OFF) Vaihda halutut käynnistys/sammutus ajat. Ohjelmointi aloittaa toimintansa. Noin viiden sekunnin päästä kauko-ohjaimen näyttö ilmestyy näkyviin. Paina TIMER-painiketta ja valitse CANCEL. Ilmastointilaite palautuu normaaliin tilaan. Ohjelma-ajastin Ohjelma-ajastimella voidaan yhdistää OFF TIMER (pysäytyksen ajastin) ja ON TIMER (käynnistyksen ajastin) yhdeksi jaksoksi. Jakso voi käsittää 24 tunnin aikana yhden siirtymisen toiminnosta OFF TIMER (pysäytyksen ajastin) toimintoon ON TIMER (käynnistyksen ajastin) tai päinvastoin. Ensimmäisenä toimintaan kytkeytyy se ajastin, joka on asetettu lähimmäksi todellista kellonaikaa. Toimintojen järjestys on osoitettu kauko-ohjaimen näytössä olevalla nuolella (OFF ON tai ON OFF). Esimerkkinä ohjelma-ajastimen käytöstä on ajastaa ilmastointilaite pysähtymään automaattisesti (OFF TIMER) nukkumaanmenon jälkeen ja käynnistymään aamulla automaattisesti (ON TIMER) ennen heräämistä. 7

10 (Kuva 6(22)) Sisäyksikön molemmat näyttövalot (OPERATION-punainen ja TIMER-vihreä) syttyvät. TIMER ja valitse TIMER RESET Laite palaa normaaliin tilaan. uudestaan ja aseta haluttu aika käyttämällä TIMER SET -painikkeita( / ). (Kuva 6(28)) Aseta aika TIMER asetuksen vilkkuessa kauko-ohjaimen näytössä.(kesto n.5 sek.) PAINIKE: Lisätäksesi aikaa PAINIKE: Vähentääksesi aikaa Noin viiden sekunnin kuluttua näyttö palautuu normaaliksi. 8

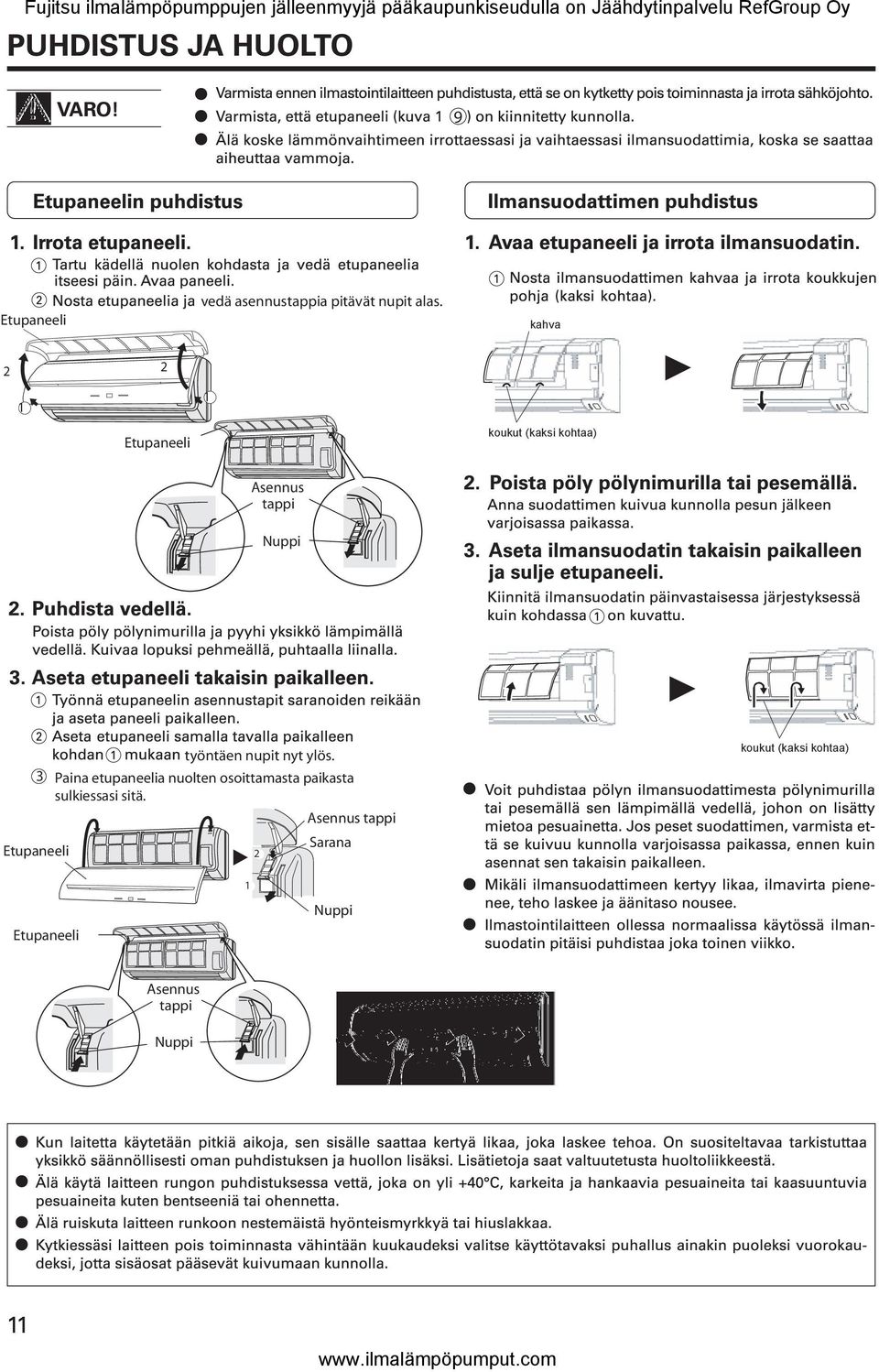

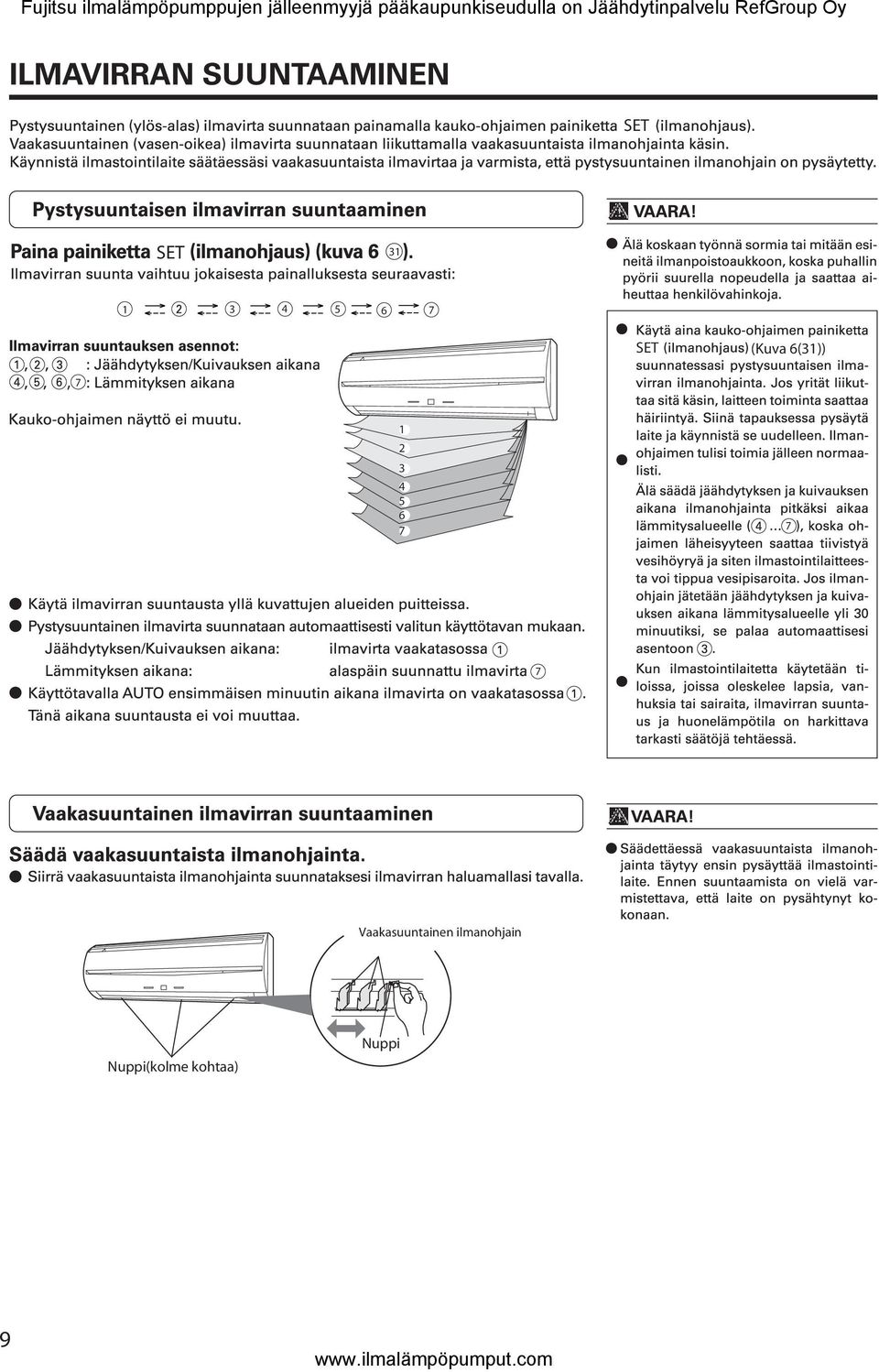

11 SET SET SET (Kuva 6()), Vaakasuuntainen ilmanohjain Nuppi(kolme kohtaa) Nuppi 9

12 (Kuva 6(25)) 4 4

13 9 Etupaneeli vedä asennustappia pitävät nupit alas. kahva 2 2 Etupaneeli koukut (kaksi kohtaa) Asennus tappi Nuppi työntäen nupit nyt ylös. Paina etupaneelia nuolten osoittamasta paikasta sulkiessasi sitä. Asennus tappi Sarana Etupaneeli 2 koukut (kaksi kohtaa) Etupaneeli Nuppi Asennus tappi Nuppi
