1 ASENNUSOPAS -tieventtiilisarja lämpöpumppukonvektoria varten

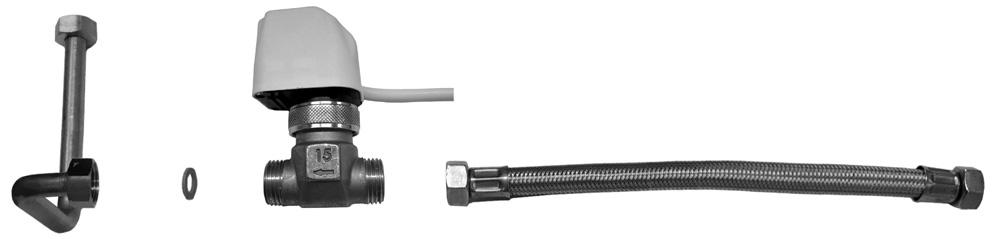

2 -tieventtiilisarja lämpöpumppukonvektoria varten Lue tämä opas huolellisesti ennen asennusta. Älä heitä sitä pois. Pidä se tallessa vastaisuuden varalle. Laitteiden tai lisälaitteiden väärä asennus tai liittäminen voi aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Huolehdi siitä, että käytät ainoastaan Daikinin valmistamia lisälaitteita, jotka on erityisesti suunniteltu käytettäviksi näiden laitteiden kanssa. Niiden asentaminen on annettava ammattimiehen tehtäväksi. Jos olet epävarma asennusmenettelyn tai käytön suhteen, ota aina yhteyttä jälleenmyyjään, jolta saat neuvoja ja tietoja. Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat alkuperäisten ohjeiden käännöksiä. Tätä valinnaista sarjaa on käytettävä yhdessä Daikin-lämpöpumppukonvektorien kanssa. Yksiköt on varustettu veden tulo- ja poistoliitännällä vesipiiriin liittämistä varten. Kyseisen piirin on oltava pätevän asentajan asentama ja sen on täytettävä kaikki asianmukaiset eurooppalaiset ja kansalliset vaatimukset. SARJAN MUKANA TOIMITETTAVAT VARUSTEET 4 5 x x x LÄMPÖPUMPPUKONVEKTORIN LIITTÄMINEN KENTTÄPUTKISTOON -TIEVENTTIILIN AVULLA Katso tarkempia tietoja sisäyksikön asennuksesta sen asennusoppaasta. Huolehdi siitä, että yksikön putket eivät taivu liiallisen voimankäytön takia putkia liitettäessä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä. Vesipiiriin päässyt ilma, kosteus tai pöly voi aiheuttaa ongelmia. Siksi on syytä aina ottaa huomioon seuraavat seikat vesipiiriä kytkettäessä: Käytä ainoastaan puhtaita putkia. Pidä putken suuta alaspäin poistaessasi purseita. Työntäessäsi putkea seinän läpi peitä putken pää estääksesi epäpuhtauksien pääsyn putkeen. Käytä hyvää kierteiden tiivistysainetta liitosten tiivistykseen. Tiivisteen täytyy kestää järjestelmän paineet ja lämpötilat. Jos käytetään muita kuin messinkiputkia, muista eristää molemmat materiaalit toisistaan galvaanisen korroosion estämiseksi. Koska messinki on pehmeä aine, käytä asianmukaisia työvälineitä vesipiirin liittämiseen. Väärät työvälineet vaurioittavat putkia. Yksikköä saa käyttää vain suljetussa vesijärjestelmässä. Käyttö avoimessa vesipiirissä voi aiheuttaa vesiputkien liiallista syöpymistä. Älä koskaan käytä Zn-pinnoitettuja osia vesipiirissä. Tällaisten osien voimakasta korroosiota voi esiintyä, koska yksikön sisäisessä vesipiirissä käytetään kupariputkia. Asenna -tieventtiilisarja lämpöpumppukonvektoriin Asenna -tieventtiili ja liitä se lämpöpumppukonvektoriin suorittamalla seuraavat vaiheet. Käyttölaite -tieventtiili Joustava putki (x /" Female BSP) 4 Joustava putki (/" Female BSP x /" Male BSP) 5 Kiinnike 6 Lämpöeriste 7 Putkiliitosten eristemateriaali 8 -tieventtiilin eristemateriaali 9 Veden tulo Veden lähtö Lämpöpumppukonvektorin kytkinrasia -tieventtiilisarja lämpöpumppukonvektoria varten 4PW5690-5A

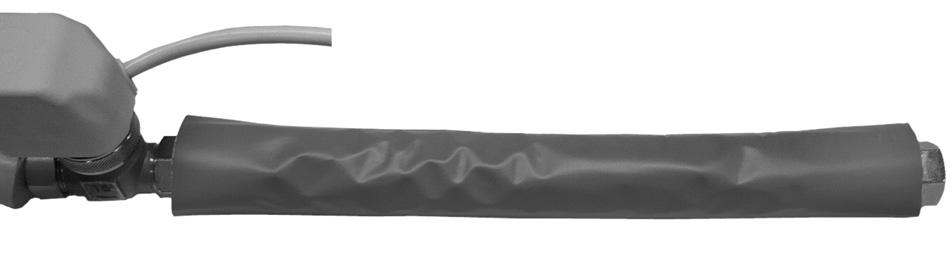

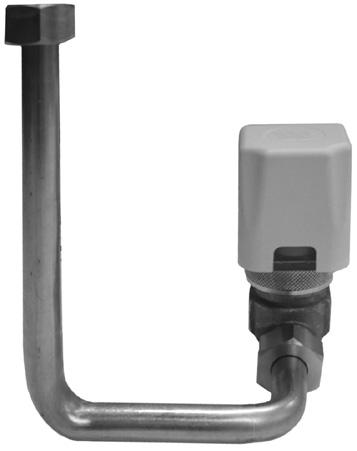

3 Veden tuloputki 7 Kiinnitä kuten yllä (kiinnitä huomiota -tieventtiilin nuolen suuntaan). -tieventtiilin eristemateriaali Kiinnikkeet 8 Lämpöpumppukonvektorin mukana toimitetut osat Joustava putki (x /" Female BSP) 4 Putkiliitosten eristemateriaali 9 90 Varmista, että putki liitetään -tieventtiiliin suorassa kulmassa, muuten asennuksen jatkaminen ei onnistu. 5 Lämpöpumppukonvektorin mukana toimitettu osa Lämpöpumppukonvektorin mukana toimitettu osa 6 Lämpöeriste -tieventtiilisarja lämpöpumppukonvektoria varten 4PW5690-5A

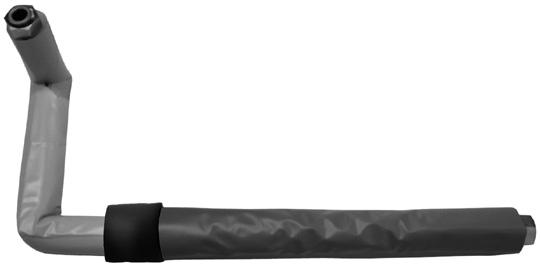

4 Veden lähtöputki 0 Lämpöpumppukonvektorin mukana toimitetut osat Joustava putki (/" Female BSP x /" Male BSP) Lämpöpumppukonvektorin mukana toimitettu osa Toimilaitteen johdotus 4 4 Lämpöpumppukonvektorin mukana toimitettu osa Lämpöeriste Putkiliitosten eristemateriaali 4 Tee selvästi näkyvä merkki lämpöeristeeseen, jotta veden lähtöputki erottuu kenttäputkiston asennuksen jatkamisen aikana. 0 mm 00 mm 80 mm Putkiliitosten eristemateriaali (ei sisälly toimitukseen) Kiinnikkeet (ei sisälly toimitukseen) 5 Asennuksen helpottamiseksi aseta putki takapuolelta. Veden tulo Veden lähtö x Putkiliitosten eristemateriaali ( x50x40 mm) (ei sisälly toimitukseen) -tieventtiilisarja lämpöpumppukonvektoria varten 4PW5690-5A

5 Liitäntä kenttäputkistoon Yksikön liitäntöjen sijainti (mittayksikkö: mm) Liitä kenttäputkisto joustavaan putkeen Muista liittää veden tulo ja veden lähtö oikein kenttäputkistoon. Käytä lämpöeristeessä olevaa merkkiä veden lähtöputken erottamiseen veden tuloputkesta Työnnä yksikkö seinää vasten tai ripusta yksikkö asennuslevyyn. Katso lämpöpumppukonvektorin asennusoppaasta, miten yksikön asennusta jatketaan. Veden tulo tieventtiilin sähköasennus Liitäntä kytkinrasiaan Katso lämpöpumppukonvektorin asennusoppaasta, miten -tieventtiili liitetään lämpöpumppukonvektorin kytkinrasiaan. Veden lähtö -tieventtiilin johtojen sijoittaminen lämpöpumppukonvektoriin Kenttäputkiston mahdolliset suunnat Sivulta Alhaalta Takaa Varmista, että kenttäputkisto on riittävän pitkä, jotta se voidaan yhdistää yksikköön liitettyyn joustavaan putkeen. Varmista, että kenttäputkiston ja yksikköön liitetyn putken liitäntä sopii kokonaan yksikön putkiohjainalueen sisään. Lämpöpumppukonvektorin kytkinrasia -tieventtiilin johdot Putkiohjainalue -tieventtiilisarja lämpöpumppukonvektoria varten 4PW5690-5A 4

6 Copyright Daikin 4PW5690-5A
