ASENNUSOPAS. 2-tieventtiilisarja/3-tieventtiilisarja puhallinkonvektoriyksiköille EKMV2C09B7 EKMV3C09B7

Transkriptio

1 ASENNUSOPAS -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille EKMVC09B7 EKMVC09B7

2 EKMVC09B7 EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille Lue tämä käyttöopas huolellisesti ennen asennusta. Älä heitä sitä pois. Pidä se tallessa vastaisuuden varalle. Varusteiden tai lisälaitteiden vääränlainen asentaminen tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteelle. Käytä vain Daikinin valmistamia lisävarusteita, jotka on erityisesti tarkoitettu laitteiston kanssa käytettäväksi ja anna ne ammattilaisten asennettavaksi. Jos olet epävarma asennustoimenpiteistä tai käytöstä, ota aina yhteyttä jälleenmyyjään neuvoja ja tietoja varten. Vaara: sähköisku Katkaise virta ennen kuin irrotat hallintapaneelin kannen, teet mitään kytkentöjä tai kosketat sähköosia. Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat alkuperäisten ohjeiden käännöksiä. Tätä valinnaista sarjaa on käytettävä yhdessä EKRPC-sarjan ja - tai -puhallinkonvektoriyksikön kanssa. Yksiköt on varustettu veden tulo- ja poistoliitännällä vesipiiriin liittämistä varten. Kyseisen piirin on oltava pätevän asentajan asentama ja sen on täytettävä kaikki asianmukaiset eurooppalaiset ja kansalliset vaatimukset. SARJAN MUKANA TOIMITETUT VARUSTEET x PUHALLINKONVEKTORIYKSIKÖN KYTKENTÄ KENTTÄJOHDOTUKSEEN -/-TIEVENTTIILILLÄ Katso puhallinkonvektoriyksikön asennusoppaasta lisätietoja puhallinkonvektoriyksikön asentamisesta. Huolehdi siitä, että yksikön putket eivät taivu liiallisen voimankäytön takia putkia liitettäessä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä. Vesipiiriin päässyt ilma, kosteus tai pöly voi aiheuttaa ongelmia. Siksi on syytä aina ottaa huomioon seuraavat seikat vesipiiriä kytkettäessä: Käytä ainoastaan puhtaita putkia. Pidä putken suuta alaspäin poistaessasi purseita. Työntäessäsi putkea seinän läpi peitä putken pää estääksesi epäpuhtauksien pääsyn putkeen. Käytä hyvää kierteiden tiivistysainetta liitosten tiivistykseen. Tiivisteen täytyy kestää järjestelmän paineet ja lämpötilat. Jos käytetään muita kuin messinkiputkia, muista eristää molemmat materiaalit toisistaan galvaanisen korroosion estämiseksi. Koska messinki on pehmeä aine, käytä asianmukaisia työvälineitä vesipiirin liittämiseen. Väärät työvälineet vaurioittavat putkia. Yksikköä saa käyttää vain suljetussa vesi järjestel mässä. Käyttö avoimessa vesipiirissä voi aiheuttaa vesiputkien liiallista syöpymistä. Älä koskaan käytä Zn-pinnoitettuja osia vesipiirissä. Tällaisten osien voimakasta korroosiota voi esiintyä, koska yksikön sisäisessä vesipiirissä käytetään kupariputkia. Laitteistoa ei ole tarkoitettu käytettäväksi räjähdysalttiissa ympäristössä Toimilaite, jossa on hammastettu rengas -tieventtiili (vain EKMVC09B7) -tieventtiili (vain EKMVC09B7) Eristysteippi Venttiilin eristys 6 7 O-rengas (x mallille EKMVC09B7) (x mallille EKMVC09B7) 8 Johto (jos venttiiliä on kytketty samaan puhallinkonvektoriyksikköön) Jos toimilaitteen virransyöttöjohto on vaurioitunut, toimilaite on hävitettävä ja sen tilalle on asennettava uusi toimilaite. Pelkkää virransyöttöjohtoa ei voi vaihtaa. KRPB0-rasia ja EKRPC-piirilevy vaaditaan yhdessä -yksikön kanssa. KRPH98-rasia ja EKRPC-piirilevy vaaditaan yhdessä -yksikön kanssa. EKMVC09B7 + EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille PW6-A 0.0

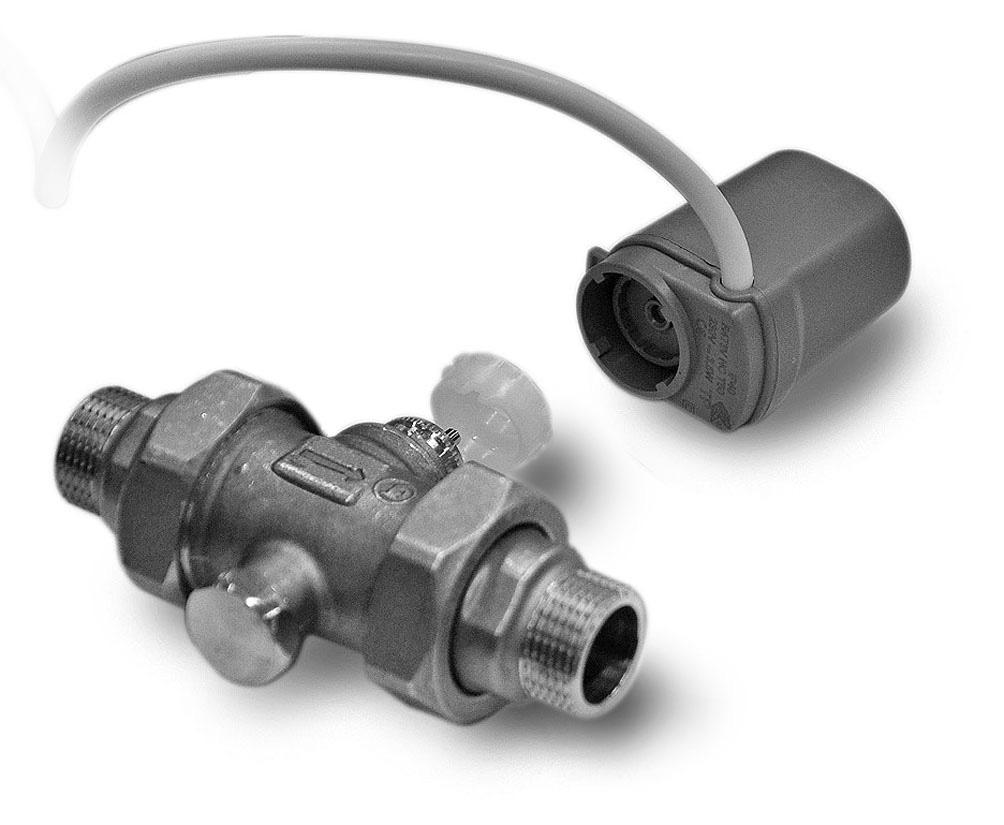

3 Vesiputkiliitännät -putkiset mallit Kiinnitä toimilaite venttiilirunkoon. Irrota sininen ja punainen korkki venttiilistä. Työnnä hammastettu rengas tiukasti venttiiliin. Kiinnitä toimilaite renkaaseen. Käännä toimilaitetta myötäpäivään, kunnes kuulet napsahduksen. Voit irrottaa toimilaitteen kääntämällä sitä vastapäivään. Paina punaista painiketta sisään päin. -tieventtiili Vesi ulos Vesi sisään Ilmastusventtiili -putkiset mallit -tieventtiili Muokkaa tulopuolta (A) niin, että kiinnityspisteiden välimatka on 0 mm. 6 A 0 mm 6 Vesilähdön lämmityssilmukka Vesitulon lämmityssilmukka Vesilähdön jäähdytyssilmukka Vesitulon jäähdytyssilmukka Ilmanpoiston lämmityssilmukka 6 Ilmanpoiston jäähdytyssilmukka EKMVC09B7 + EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille PW6-A 0.0

4 Kiinnitä venttiili vesiputkiin. Asenna o-rengas vesiputkiliitäntään. -tieventtiilin kanssa asenna toinen o-rengas toiseen vesiputkeen. Asenna venttiili tulovesiputkiin -tieventtiili Kytke kenttäputket. -putkinen yksikkö -putkinen yksikkö Vaadittu kierre kenttäputkien puolella Vesi sisään Vesi ulos Vesitulo lämmityksessä Vesilähtö lämmityksessä Vesitulo jäähdytyksessä Vesilähtö jäähdytyksessä Ei asennettuja venttiileitä -tieventtiili(t) asennettu -tieventtiili(t) asennettu Jos -tieventtiili on käytössä, säädä ohitusavaumaa paineenpudotuksen säätämiseen. Katso tietokirjasta tarkempia tietoja. Huomioi -merkki -tieventtiilin rungossa. Nuolen on osoitettava puhallinkonvektoriyksikön tulovesiputken sisään. Varmista, että toimilaitetta ei ole asennettu ylösalaisin. -tieventtiili Huomioi -merkki -tieventtiilin rungossa. Vesipiiri kokonaisuudessaan, mukaan lukien kaiken putkiston, on eristettävä vesihöyryn tiivistymisen ja tehon alenemisen estämiseksi (minimipaksuus: 0 mm). Jos lämpötila on yli 0 C ja suhteellinen kosteus yli 80%, tiivistemateriaalin tulee olla vähintään 0 mm paksua kondensaation ehkäisemiseksi tiivisteen pinnalla. Tiivistä venttiilin ja putkien kytkennät. Lisää "venttiilin eristys" () venttiilin ympärille ja yksikön putkien ja kenttäputkien tiivisteiden ympärille. Sulje tiiviste eristysteipillä (). Esimerkki: -tieventtiili Pitkän nuolen on osoitettava puhallinkonvektoriyksikön tulovesiputken sisään. Jos venttiiliä on asennettu samaan puhallinkonvektoriyksikköön (-putkinen malli), käytä edellä mainittua menetelmää toisen venttiilin asentamiseen. Venttiilin eristys Eristysteippi EKMVC09B7 + EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille PW6-A 0.0

5 Sähkökytkennät Älä poraa reikiä yksikön koteloon lisävarusteiden asentamista varten. Käytä vain Daikinin lisävarusteita asentamiseen. Virtakaapeli PCB CN Asenna KRPB0-rasia ja EKRPC-piirilevy KRPB0- sarjan mukana toimitetun asennusoppaan mukaisesti. EKRPC-piirilevyn johdotus: katso jäljempää. X X X X FU FU CN Asenna KRPH98-rasia ja EKRPC-piirilevy KRPH98- sarjan mukana toimitetun asennusoppaan mukaisesti. EKRPC-piirilevyn johdotus: katso jäljempää. EKRPC-sarjaa voidaan käyttää vain venttiilien kytkemiseen. EKRPC:n asennusoppaassa mainittuja toimintoja ei voida käyttää. toimitetaan EKRPC- sarjan mukana Tiedonsiirtojohto L N EKRPC:n johdotus CN XA XA XA ja mallille X7A X X X X FU FU CN XA X0A CN Y Y toimitetaan EKRPC- sarjan mukana Y Y YC X X X X FU FU CN 6 Tiedonsiirto puhallinkonvektorin piirilevyyn Virtajohto (puhallinkonvektoriyksikköön) Sulakkeet A 0 V YC-Y: ensimmäisen venttiilin kytkentä X-Y: toisen venttiiliin mahdollistava johto (toimitetaan venttiilisarjan mukana) 6 X-Y: toisen venttiilin kytkentä Älä liitä matalan ja korkean jännitteen johtoja yhteen. Liitä kaikki johdot mukana toimitetuilla pidikkeillä, jotta ne eivät osuisi puhallinkonvektorin piirilevyyn tai teräviin kulmiin. EKMVC09B7 + EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille PW6-A 0.0

6 Johdotusmenetelmä Jos venttiiliä käytetään: Kuori toisen toimilaitteen venttiilimoottorin johto ylimääräisen 0 mm:n matkalta. 0 mm Kytke X ja Y sarjan mukana toimitetulla johdolla (katso "Sarjan mukana toimitetut varusteet", kohta 8). Tiedonsiirtojohto Virtajohto Ensimmäinen venttiilijohto Toinen venttiilijohto Nippuside X-Y-johto X-Y: toisen venttiilin kytkentä Puhallinkonvektoriyksiköiden lisäasennusta varten: katso tietoja puhallinkonvektoriyksikön asennusoppaasta. Älä koskaan purista mukana toimitettuja kaapeleita ja varmista, että kaapelit eivät joudu kosketuksiin terävien reunojen kanssa. Leikkaa irti nippusiteiden ylimääräiset päät. EKMVC09B7 + EKMVC09B7 -tieventtiilisarja/-tieventtiilisarja puhallinkonvektoriyksiköille PW6-A 0.0
