1 I.VIEW LINE KAIVUKONEEN KAIVUSYVYYSJÄRJESTELMÄ edizione/edition 07-13

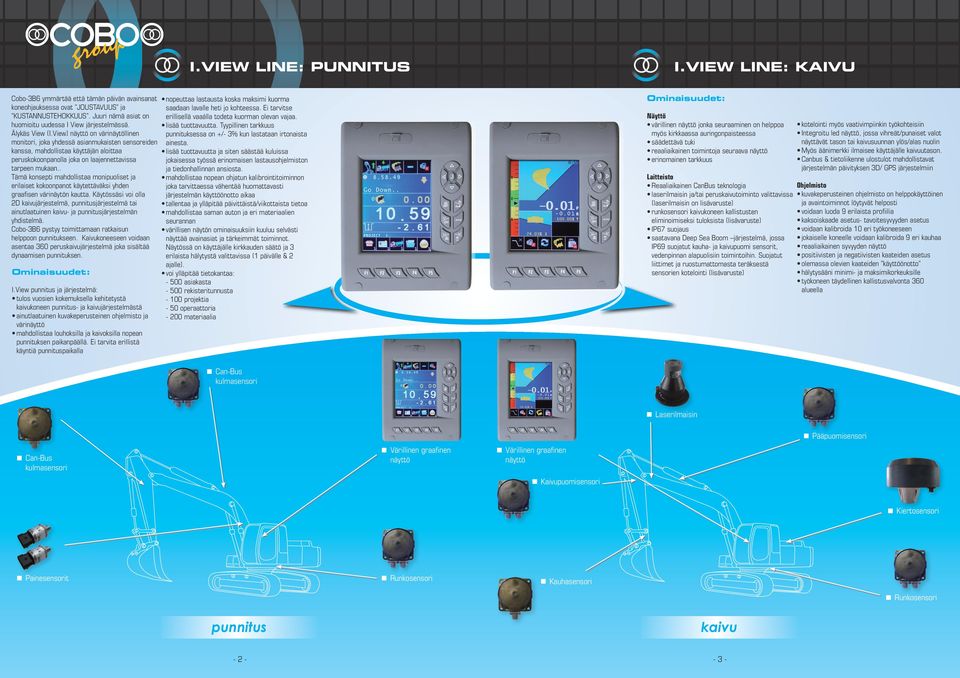

2 I.VIEW LINE: PUNNITUS I.VIEW LINE: KAIVU Cobo-3B6 ymmärtää että tämän päivän avainsanat koneohjauksessa ovat JOUSTAVUUS ja KUSTANNUSTEHOKKUUS. Juuri nämä asiat on huomioitu uudessa I View järjestelmässä. Älykäs View (I.View) näyttö on värinäytöllinen monitori, joka yhdessä asianmukaisten sensoreiden kanssa, mahdollistaa käyttäjän aloittaa peruskokoonpanolla joka on laajennettavissa tarpeen mukaan.. Tämä konsepti mahdollistaa monipuoliset ja erilaiset kokoonpanot käytettäväksi yhden graafisen värinäytön kautta. Käytössäsi voi olla 2D kaivujärjestelmä, punnitusjärjestelmä tai ainutlaatuinen kaivu- ja punnitusjärjestelmän yhdistelmä. Cobo-3B6 pystyy toimittamaan ratkaisun helppoon punnitukseen. Kaivukoneeseen voidaan asentaa 360 peruskaivujärjestelmä joka sisältää dynaamisen punnituksen. Ominaisuudet: I.View punnitus ja järjestelmä: tulos vuosien kokemuksella kehitetystä kaivukoneen punnitus- ja kaivujärjestelmästä ainutlaatuinen kuvakeperusteinen ohjelmisto ja värinäyttö mahdollistaa louhoksilla ja kaivoksilla nopean punnituksen paikanpäällä. Ei tarvita erillistä käyntiä punnituspaikalla nopeuttaa lastausta koska maksimi kuorma saadaan lavalle heti jo kohteessa. Ei tarvitse erillisellä vaaálla todeta kuorman olevan vajaa. lisää tuottavuutta. Tyypillinen tarkkuus punnituksessa on +/- 3% kun lastataan irtonaista ainesta. lisää tuottavuutta ja siten säästää kuluissa jokaisessa työssä erinomaisen lastausohjelmiston ja tiedonhallinnan ansiosta. mahdollistaa nopean ohjatun kalibrointitoiminnon joka tarvittaessa vähentää huomattavasti järjestelmän käyttöönotto aikaa tallentaa ja ylläpitää päivittäistä/viikottaista tietoa mahdollistaa saman auton ja eri materiaalien seurannan värillisen näytön ominaisuuksiin kuuluu selvästi näyttää avainasiat ja tärkeimmät toiminnot. Näytössä on käyttäjälle kirkkauden säätö ja 3 erilaista hälytystä valittavissa (1 päivälle & 2 ajalle). voi ylläpitää tietokantaa: asiakasta rekisteritunnusta projektia - 50 operaattoria materiaalia Ominaisuudet: Näyttö värillinen näyttö jonka seuraaminen on helppoa myös kirkkaassa auringonpaisteessa säädettävä tuki reaaliaikainen toimintoja seuraava näyttö erinomainen tarkkuus Laitteisto Reaaliaikainen CanBus teknologia laserilmaisin ja/tai peruskaivutoiminto valittavissa (laserilmaisin on lisävaruste) runkosensori kaivukoneen kallistusten eliminoimiseksi tuloksista (lisävaruste) IP67 suojaus saatavana Deep Sea Boom järjestelmä, jossa IP69 suojatut kauha- ja kaivupuomi sensorit, vedenpinnan alapuolisiin toimintoihin. Suojatut liittimet ja ruostumattomasta teräksestä sensorien kotelointi (lisävaruste) kotelointi myös vaativimpiinkin työkohteisiin Integroitu led näyttö, jossa vihreät/punaiset valot näyttävät tason tai kaivusuunnan ylös/alas nuolin Myös äänimerkki ilmaisee käyttäjälle kaivuutason. Canbus & tietoliikenne ulostulot mahdollistavat järjestelmän päivityksen 3D/ GPS järjestelmiin Ohjelmisto kuvakeperusteinen ohjelmisto on helppokäyttöinen ja avaintoiminnot löytyvät helposti voidaan luoda 9 erilaista profiilia kaksoiskaade asetus- tavoitesyvyyden asetus voidaan kalibroida 10 eri työkoneeseen jokaiselle koneelle voidaan kalibroida 9 eri kauhaa reaaliaikainen syvyyden näyttö positiivisten ja negatiivisten kaateiden asetus olemassa olevien kaateiden käyttöönotto hälytysääni minimi- ja maksimikorkeuksille työkoneen täydellinen kallistusvalvonta 360 alueella Can-Bus kulmasensori Laserilmaisin Can-Bus kulmasensori Värillinen graafinen näyttö Värillinen graafinen näyttö Kaivupuomisensori Pääpuomisensori Kiertosensori Painesensorit Kauhasensori punnitus kaivu

3 I.VIEW LINE: DIGGER I.VIEW LINE: DIGGER Näytön tekniset tiedot Elektroniset ominaisuudet Virtalähde; 9 30 Vdc ( käyttää työkoneen virtalähdettä) Mekaaniset ominaisuudet Kotelointi; reunoiltaan vahvistettu ABS teknologia Suojaus; IP65 Toimintalämpötila; -30 C / +80 C Varastointilämpötila; -30 C/ +85 C Muut ominaisuudet SD kortti Käyttäjän datan ylläpito ja taustatuki Graafinen värillinen näyttä Pääpuomisensori Laserilmaisin Kaivupuomisensori Kiertoliikesensori Painesensori Kauhasensori kaivu punnitus = digger -5-

4 MAAILMANLAAJUINEN MYYNTIVERKOSTO I.VIEW LINE: OPTIOT I.View Data Management ohjelmisto U.S.A. Germany Brasil Netherland Iceland Greece Portugal Hungary Spain Turkey France Estonia United Kingdom China Italy Hong Kong South Africa Australia Finland New Zealand Muistikortti Kuittitulostin Tulostin Ruostumaton teräs sensori

5 Headquarters: Via Tito Speri, Leno (Brescia) ITALY Tel Fax C.O.B.O. S.p.A. - Divisione 3B6 Via Sivo, Castelletto Sopra Ticino (Novara) ITALY Phone Fax b6@3b6.it 99/
