1 Sisällysluettelo Sorvaus Tekniset tiedot Pitimet, ulkopuoliset Pitimet, sisäpuoliset Kääntöterät Uranpisto ja katkaisu Pitimet, ulkopuoliset Rautatievaunun pyörien sorvaus Kääntöterät Jyrsintä Tasojyrsimet Nurkka- ja urajyrsimet Siilijyrsimet Kopiojyrsimet Kierrejyrsimet Kääntöterät Kierteityskääntöterät Tekniset tiedot Jabro Tekniset tiedot Tornado HPM HFM Poraus Seco CrownLoc, Tekniset tiedot SD Kruunut Ohjeita ja lastuamisarvosuosituksia Kalvimet Precimaster Työkappaleaineet Secon aineryhmät Luokitus Työstettävyys Huom. Kaikki uudet tuotteet on merkitty luettelossa tummankeltaisella värillä. 1

2 Sorvaus - Lastunmurtajat Lastunmurtajat Lastunmurtaja ohjaa lastuja sorvattaessa pitkälastuisia materiaaleja. Lastunmurtajan merkintä kuvaa työstötapaa alla olevan mukaan: Kirjain: F = Viimeistely M = Keskikarkea R = Rouhinta Numero: 1 = Pienille syötöille ja helppoon työstöön 9 = Suurille syötöille ja vaikeaan työstöön Lastunmurtaja Työstötyyppi Teräsärmän lujuus/syöttö 2

3 Sorvaus - Lastunmurtajat Lastunmurtajaohjelma -FF1 Lastunmurtaja negatiivisiin kääntöteriin. Käytetään pyrittäessä erittäin hyvään pinnanlaatuun sorvattaessa terästä tai ruostumattomia teräksiä. Työstöalue: f = 0,080,3 mm/kierr. ap = 0,23 mm. -MF1 Ruostumattomien terästen ja runsasseosteisten seosten työstöön tarkoitettu lastunmurtaja...ggtyyppisten kääntöterien särmä on terävä ja tarkkuushiottu...mg-tyyppisten terien särmä on pyöristetty kestävyyden lisäämiseksi. MF1 on tarkoitettu keskikarkeaan tai viimeistelysorvaukseen. Työstöalue: f = 0,080,30 mm/kierr., ap = 0,203,50 mm. -MF2 Ensisijainen valinta negatiivisilla terillä tapahtuvaan viimeistelyyn. Lastunmurto on hallittu niinkin pienellä lastuamissyvyydellä kuin 0,25 mm syötön ylittäessä 0,25 mm/kierr. Hyvä kapasiteetti keskikarkeassa työstössä. Työstöalue: f = 0,10,4 mm/kierr., ap = 0,23 mm. -MF3 -MF5 Lastunmurtaja, jonka rintakulma on positiivinen. Tarkoitettu taottujen kappaleiden valmiiksisorvaukseen. MF3 on myös murtajatyyppi, joka soveltuu pehmeähköjen purukumimaisten terästen ja vaikeasti työstettävien ruostumattomien terästen kevyeen rouhintaan, kun lastuamissyvyys on rajallinen tehontarpeen, tukevuuden yms. vuoksi. MF3-lastunmurtajaa voidaan käyttää myös valuraudan viimeistelyyn. Työstöalue: f = 0,20,4 mm/kierr., ap = 14 mm. Lastunmurtaja tarkoitettu teräksen ja ruostumattoman teräksen väliviimeistelyyn suurilla syötöillä. Avoin ja kevytleikkuinen geometria. Työstöalue: f = 0,2 0,8 mm/kierr., ap = 0,2 2,7 mm -M1 Superseosten sorvaukseen tarkoitettu lastunmurtaja. Sen rintakulma on positiivinen ja teräsärmä kevyesti pyöristetty lujuuden lisäämiseksi. Sitä on saatavana myös täysin teräväsärmäisenä (kääntöterä tyyppiä..gg). - M1 on tarkoitettu keskikarkeaan työstöön ja esiviimeistelyyn. Työstöalue: f = 0,20,4 mm/kierr., ap = 1,55 mm. -M3 -M4 Ensisijainen valinta keskikarkeaan työstöön ja samalla Secon monipuolisin lastunmurtaja. Useimmissa tapauksissa ainoa tarvittava. Pisin käyttöikä ja parhaat lastunmurto-ominaisuudet laajalla lastuamisarvoalueella ja materiaalivalikoimalla. Sopii tarkkuustaottujen ja -valettujen kappaleiden työstöön (ns. NNS-sovelluksiin, Near Net Shape) sekä lastunhallintaominaisuuksiensa että lujuutensa puolesta. Työstöalue: f = 0,150,5 mm/kierr., ap = 0,55 mm. Valuraudalle tarkoitettu lastunmurtaja. Positiivinen rintakulma aikaansaa pienet lastuamisvoimat. Ensivalinta valuraudan sorvaukseen suurilla lastuamisnopeuksilla. Työstöalue: f = 0,1 0,7 mm/kierr., ap = 0,2 7 mm -M5 Ensisijainen valinta kaksipuolisilla kääntöterillä tapahtuvaan rouhintaan. Tarkoitettu teräksen, ruostumattoman teräksen ja valuraudan vaativaan työstöön suurilla syöttöarvoilla. Tässä lastunmurtajassa yhdistyvät hyvä särmälujuus ja verrattain alhaiset lastuamisvoimat. Työstöalue: f = 0,30,7 mm/kierr. ap = 1,57 mm. 3

4 Sorvaus - Lastunmurtajat Lastunmurtajaohjelma -MR3 Positiiviseksi muotoiltu lastunmurtaja, jonka teräsärmä on erittäin kestävä. Tarkoitettu superseosten ja karkaistujen terästen keskikarkeaan työstöön ja rouhintaan. Työstöalue: f = 0,20,6 mm/kierr., ap = 1,57 mm. -MR4 MR4-murtajan rintakulma on negatiivinen, joten särmä on erittäin vahva. Murtaja on suunniteltu vaativien superseosten työstöön, myös hakkaavaan työstöön ja raakapintojen sorvaukseen. Työstöalue: f = 0,150,5 mm/kierr., ap = 1,57 mm. -MR7 Vahvin lastunmurtaja kaksipuolisiin kääntöteriin. MR7 on suunniteltu tavallisesti yksipuolista terää edellyttäville suurille syötöille ja lastuamissyvyyksille. Lastunmurtajassa on leveä ns. 0-faasi, eli mitta särmästä lastunmurtajan alkamiskohtaan on suuri. Tämä tarkoittaa sitä, että särmä on erittäin vahva ja suuria lastunpaineita ja hakkaavaa työstöä kestävä. Työstöalue: f = 0,350,9 mm/kierr., ap = 1,57 mm. 4

5 Sorvaus - Lastunmurtajat Lastunmurtajaohjelma -R4 Lastunmurtaja yksipuolisiin kääntöteriin. Alhaiset lastuamisvoimat. Työstöalue: f = 0,20,6 mm/kierr., ap = 210 mm. -R5 Lastunmurtaja yksipuolisiin kääntöteriin. Suositellaan terästen keskikarkeaan työstöön. Työstöalue: f = 0,31,0 mm/kierr., ap = 212 mm. -R6 Lastunmurtaja yksipuolisiin kääntöteriin. Suositellaan ruostumattomien terästen keskikarkeaan työstöön. Työstöalue: f = 0,250,7 mm/kierr., ap = 210 mm. -RR6 Erittäin kevyesti lastuava lastunmurtaja yksipuolisiin kääntöteriin. Suositellaan ruostumattomien terästen ja terästen rouhintaan. Työstöalue. f = 0,31,0 mm/kierr., ap = 212 mm. -R7 Vahva mutta kevyesti lastuava lastunmurtaja yksipuolisiin kääntöteriin. R7 soveltuu hyvin sekä ruostumattoman teräksen että tavallisen hiiliteräksen hakkaavaan työstöön. Työstöalue: f = 0,41,0 mm/kierr., ap = 212 mm. -FF1 Lastunmurtaja positiivisiin kääntöteriin. Käytetään pyrittäessä erittäin hyvään pinnanlaatuun sorvattaessa terästä tai ruostumattomia teräksiä. Työstöalue: f = 0,050,3 mm/kierr. ap = 0,22 mm. -F1 Monipuolinen lastunmurtaja positiivisiin kääntöteriin. Positiivisen geometriansa ja terävän lastuamissärmänsä ansiosta se lastuaa erittäin kevyesti. Soveltuu tarkkuustaottujen ja -valettujen kappaleiden työstöön suurilla syöttöarvoilla lastuamissyvyyksien ollessa pieniä. Työstöalue: f = 0,10,5 mm/kierr., ap = 0,23 mm. Työstöalue esim. tankoautomaateissa: f = 0,080,25 mm/kierr., ap = 13 mm. -F2 Positiivisten terien kanssa käytettävä lastunmurtaja. Takaa varman lastunmurron teräksen ja ruostumattomien terästen hienossa ja keskikarkeassa työstössä. Työstöalue: f = 0,150,4 mm/kierr., ap = 0,85 mm. 5

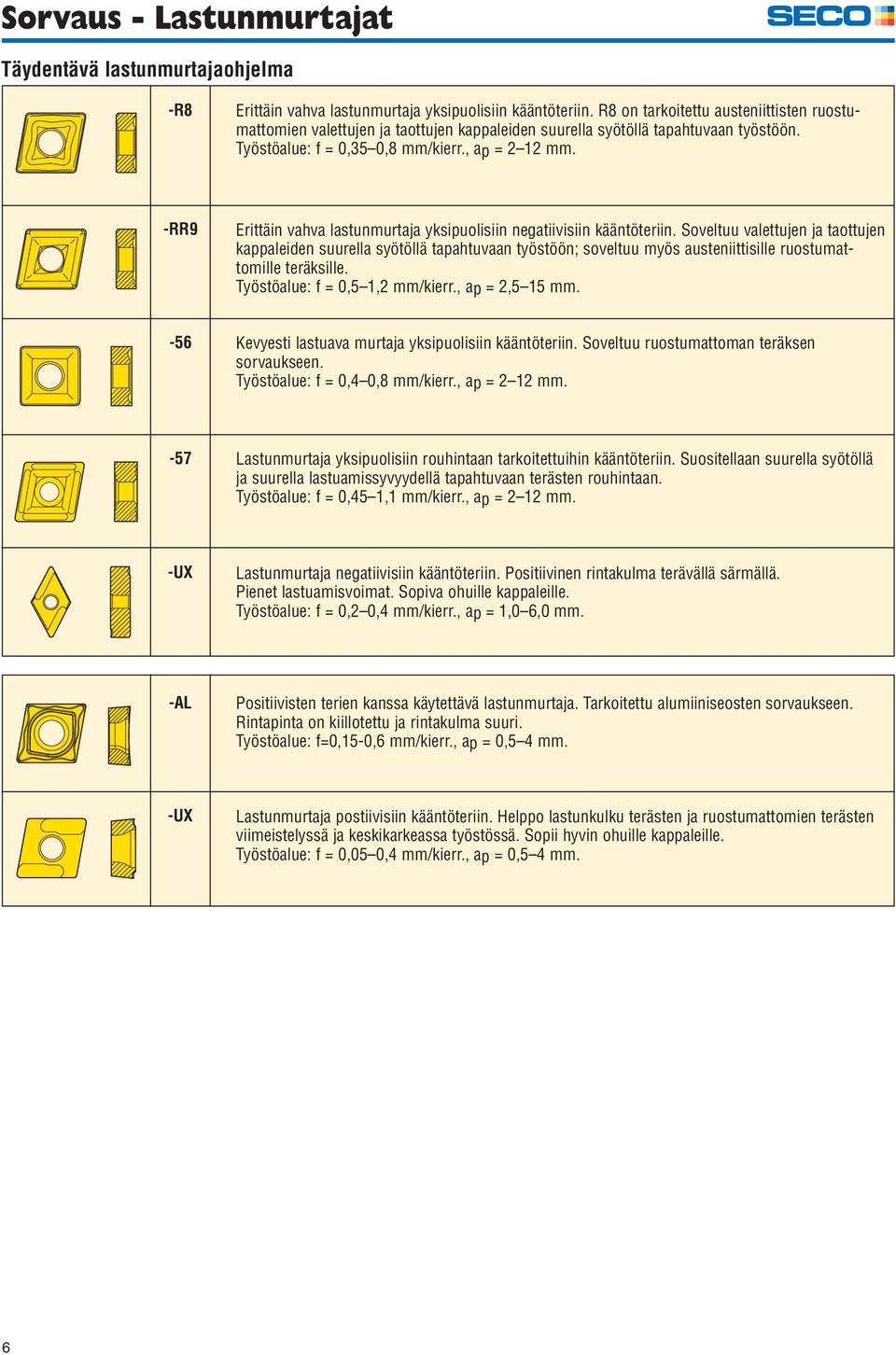

6 Sorvaus - Lastunmurtajat Täydentävä lastunmurtajaohjelma -R8 Erittäin vahva lastunmurtaja yksipuolisiin kääntöteriin. R8 on tarkoitettu austeniittisten ruostumattomien valettujen ja taottujen kappaleiden suurella syötöllä tapahtuvaan työstöön. Työstöalue: f = 0,350,8 mm/kierr., ap = 212 mm. -RR9 Erittäin vahva lastunmurtaja yksipuolisiin negatiivisiin kääntöteriin. Soveltuu valettujen ja taottujen kappaleiden suurella syötöllä tapahtuvaan työstöön; soveltuu myös austeniittisille ruostumattomille teräksille. Työstöalue: f = 0,51,2 mm/kierr., ap = 2,515 mm. -56 Kevyesti lastuava murtaja yksipuolisiin kääntöteriin. Soveltuu ruostumattoman teräksen sorvaukseen. Työstöalue: f = 0,40,8 mm/kierr., ap = 212 mm. -57 Lastunmurtaja yksipuolisiin rouhintaan tarkoitettuihin kääntöteriin. Suositellaan suurella syötöllä ja suurella lastuamissyvyydellä tapahtuvaan terästen rouhintaan. Työstöalue: f = 0,451,1 mm/kierr., ap = 212 mm. -UX Lastunmurtaja negatiivisiin kääntöteriin. Positiivinen rintakulma terävällä särmällä. Pienet lastuamisvoimat. Sopiva ohuille kappaleille. Työstöalue: f = 0,20,4 mm/kierr., ap = 1,06,0 mm. -AL Positiivisten terien kanssa käytettävä lastunmurtaja. Tarkoitettu alumiiniseosten sorvaukseen. Rintapinta on kiillotettu ja rintakulma suuri. Työstöalue: f=0,15-0,6 mm/kierr., ap = 0,54 mm. -UX Lastunmurtaja postiivisiin kääntöteriin. Helppo lastunkulku terästen ja ruostumattomien terästen viimeistelyssä ja keskikarkeassa työstössä. Sopii hyvin ohuille kappaleille. Työstöalue: f = 0,050,4 mm/kierr., ap = 0,54 mm. 6

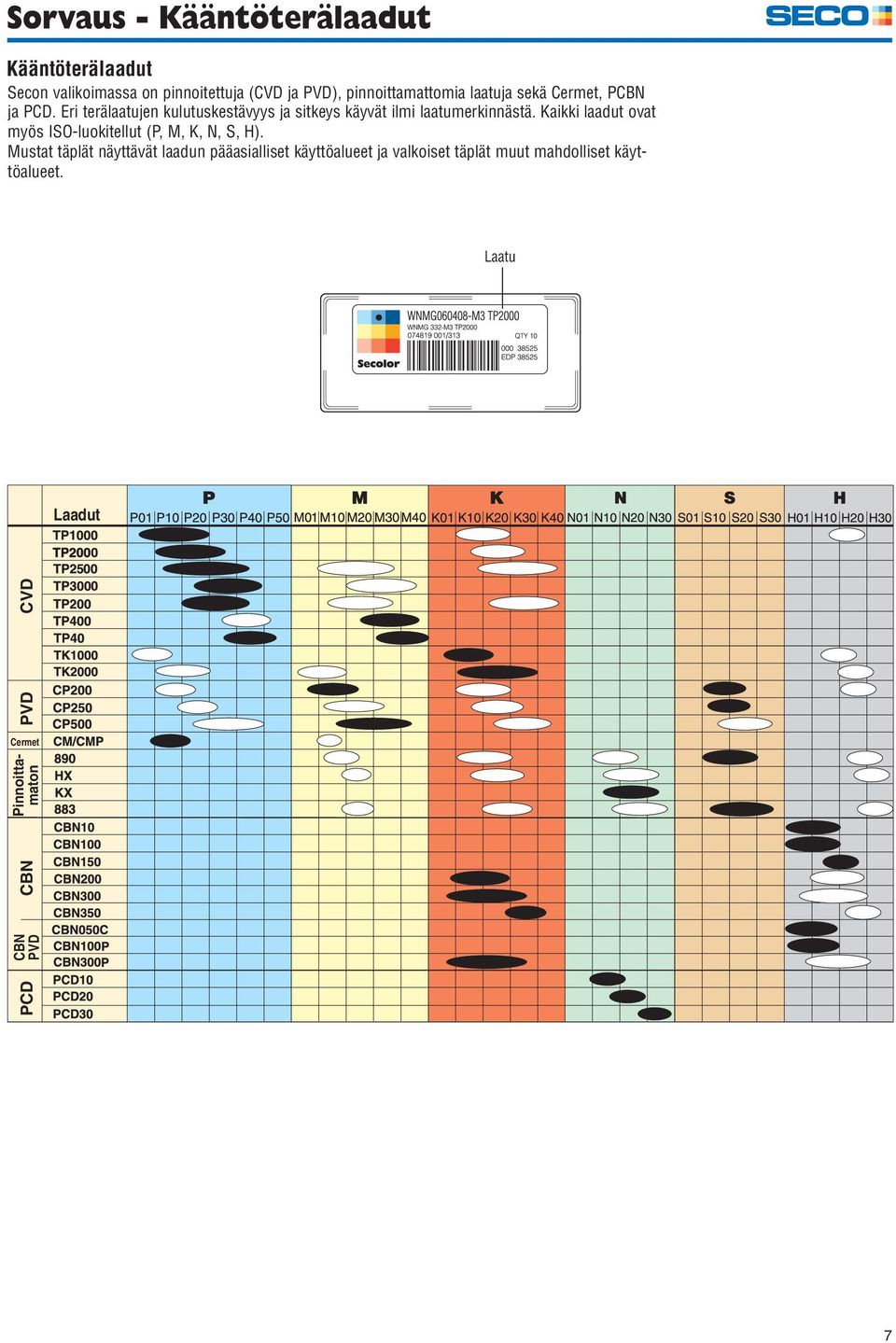

7 Sorvaus - Kääntöterälaadut Kääntöterälaadut Secon valikoimassa on pinnoitettuja (CVD ja PVD), pinnoittamattomia laatuja sekä Cermet, PCBN ja PCD. Eri terälaatujen kulutuskestävyys ja sitkeys käyvät ilmi laatumerkinnästä. Kaikki laadut ovat myös ISO-luokitellut (P, M, K, N, S, H). Mustat täplät näyttävät laadun pääasialliset käyttöalueet ja valkoiset täplät muut mahdolliset käyttöalueet. Laatu Laadut PVD CVD Cermet PCD CBN PVD CBN Pinnoittamaton 7

8 Sorvaus - Kääntöterälaadut CVD-pinnoitetut laadut TP1000 Secon yleislaaduista parhaiten kulutusta kestävä teräksen ja seosterästen viimeistelyyn ja keskikarkeaan työstöön. TP1000-laatu kestää erittäin hyvin kulutusta ja sillä saavutetaan pitkä ja ennakoitava työkalun kestoikä. TP1000 on hyvä valinta, kun tuottavuudelle asetetaan korkeat vaatimukset. Ti (C, N) + Al 2 O 3 + Ti (C,N) + TiN TP2000 TP2000 on tarkoitettu teräksen ja seosterästen yleissorvaukseen. Sitkeys ja särmälujuus sallivat epäsuotuisat lastuamisolosuhteet ja suuret lastuamisnopeudet, mikä tekee laadusta ensisijaisen valinnan sarjatuotantoon. Ti (C, N) + Al 2 O 3 + Ti (C, N) + TiN TP2500 TP2500 sopii useimpiin työstötehtäviin sekä teräkselle että ruostumattomalle teräkselle. On hyvä valinta myös valuraudalle. Kulutuskestävyys ja särmälujuus yhdessä monikäyttöisyyden kanssa tekevät tästä laadusta ensivalinnan suurelle määrälle sovelluksia. Ti (C, N) + Al 2 O 3 TP3000 TP3000 on tarkoitettu teräksen ja ruostumattoman teräksen sorvaukseen missä vaaditaan sitkeyttä ja luotettavuutta. Ti (C, N) + Al 2 O 3 + TiN TP200 TP200 on monipuolinen yleislaatu. Laatu sopii useimpiin työstötehtäviin teräkselle ja ruostumattomalle teräkselle sekä myös valuraudalle. Ti (C, N) + Al 2 O 3 + TiN TP400 Tarkoitettu austeniittisen ja ferriittiausteniittisen (duplex) ruostumattoman teräksen sorvaukseen. TP400 -laatu ei ole herkkä plastiselle muodonmuutokselle eikä särmän murtumiselle. Ti (C, N) + Al 2 O 3 + TiN TP40 TP40 on peruslaatu sorvaukseen P40-alueella. Erittäin sitkeä laatu valettujen ja taottujen sekä kaikenlaisten ruostumattomien terästen työstöön. TiC/Ti (C, N) + TiN TK1000 Kulutuskestävin laatu harmaa- ja pallografiittivaluraudalle. Se myös vaihtoehtoinen laatu kuivatyöstöön ja kovien, kuluttavien terästen työstöön. Ti (C, N) + Al 2 O 3 + TiN TK2000 Perusvalinta harmaa- ja pallografiittivaluraudalle. TK1000-laatua sitkeämpi vaihtoehto käytettäväksi epävakaissa olosuhteissa ja hakkaavaan työstöön. Voidaan käyttää myös terästen, karkaistujen terästen ja seostettujen erittäin lujien terästen sorvaukseen. Ti (C, N) + Al 2 O 3 + TiN 8

9 Sorvaus - Kääntöterälaadut PVD-pinnoitetut laadut CP200 Kova mikroraelaatu, joka on pääasiassa tarkoitettu kuumalujien Ni-, Co-, Fe- ja Ti-pohjaisten superseosten viimeistelyyn ja seostamattoman titaanin sorvaukseen. Soveltuu hyvin myös ruostumattomien terästen viimeistelyyn. (Ti, Al) N + TiN CP250 Sitkeämpi vaihtoehto CP200:lle. CP250 on tarkoitettu ensisijaisesti kuumalujien superseosten rouhintaan. (Ti, Al) N + TiN CP500 Erittäin sitkeä mikroraelaatu, joka on tarkoitettu ruostumattomien terästen viimeistelyyn ja keskikarkeaan työstöön. Kestää erittäin hyvin hakkaavaa työstöä. CP500 on myös vaihtoehtoinen laatu alumiiniseosten sorvaukseen. (Ti, Al) N + TiN Pinnoittamattomat laadut 890 Erittäin kova ja sitkeä mikroraelaatu. CP200-laadun tavoin 890-laatu on tarkoitettu Ni-, Co- ja Fepohjaisten superseosten työstöön. Soveltuu myös karkaistujen terästen, valuraudan ja ei-rautaseosten, kuten Al- ja Cu-seosten sorvaukseen laatua sitkeämpi vaihtoehto. Tarkoitettu pääasiassa kuumalujien superseosten rouhintaan. HX Tarkoitettu etupäässä valuraudan ja karkaistujen terästen työstöön. Soveltuu myös alumiinin ja muiden ei-rautapohjaisten materiaalien työstöön. KX Mikroraelaatu. Tarkoitettu alumiinin ja ei-rautaseosten työstöön. CM Hyvin kulutusta kestävä cermet. Terästen viimeistelytyöstöön, kun pinnanlaadulle asetetaan suuret vaatimukset. CMP Hyvin kulutusta kestävä pinnoitettu cermet. Tarkoitettu teräksen ja ruostumattoman teräksen viimeistelyyn, missä vaaditaan hyvää pinnanlaatua. (Ti, Al) N + TiN 9

10 Sorvaus - Lastuamisarvot Lastuamisnopeus Lastuamisnopeuden valinta riippuu kolmesta tekijästä: työkappalemateriaalista, kääntöterän laadusta ja syötöstä. Taulukkojen ilmoittamat suositellut lastuamisnopeudet perustuvat 15 minuutin työkalun kestoon Seco-aineryhmissä 1-7, ja sekä 10 minuutin työkalun kestoon Seco-aineryhmissä 811. Määrittele työkappaleen aineryhmän numero sivulta 215 alkavien Seco- aineryhmätaulukoiden perusteella. Secoaineryhmä nro CVD-pinnoitetut laadut TP1000 Syöttö, f (mm/kierr.) TP2000 Syöttö, f (mm/kierr.) TP2500 Syöttö, f (mm/kierr.) TP3000 Syöttö, f (mm/kierr.) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0,

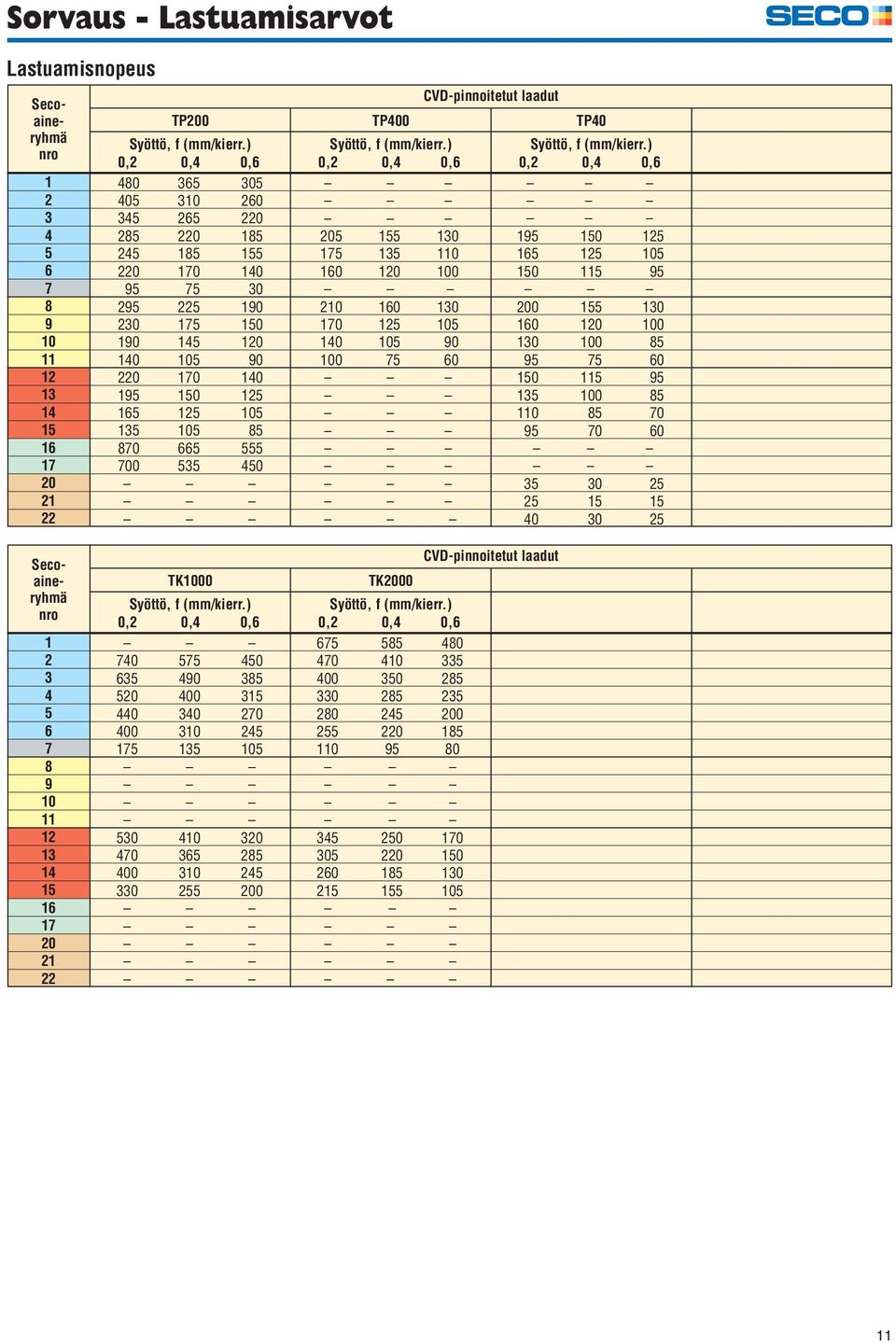

11 Sorvaus - Lastuamisarvot Lastuamisnopeus Secoaineryhmä nro CVD-pinnoitetut laadut TP200 TP400 TP40 Syöttö, f (mm/kierr.) Syöttö, f (mm/kierr.) Syöttö, f (mm/kierr.) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0, Secoaineryhmä nro CVD-pinnoitetut laadut TK1000 TK2000 Syöttö, f (mm/kierr.) Syöttö, f (mm/kierr.) 0,2 0,4 0,6 0,2 0,4 0,

12 Sorvaus - Lastuamisarvot Lastuamisnopeus Secoaineryhmä nro PVD-pinnoitetut laadut Cermet CP200 Syöttö, f (mm/kierr.) CP250 Syöttö, f (mm/kierr.) CP500 Syöttö, f (mm/kierr.) CM/CMP Syöttö, f (mm/kierr.) 0,1 0,2 0,45 0,1 0,2 0,45 0,1 0,2 0,45 0,2 0,4 0, Secoaineryhmä nro Syöttö, f (mm/kierr.) Syöttö, f (mm/kierr.) Syöttö, f (mm/kierr.) 0,2 0,4 0,6 0,2 0,4 0,6 0,2 0,4 0, Pinnoittamattomat laadut HX KX Syöttö, f (mm/kierr.) 0,2 0,4 0,

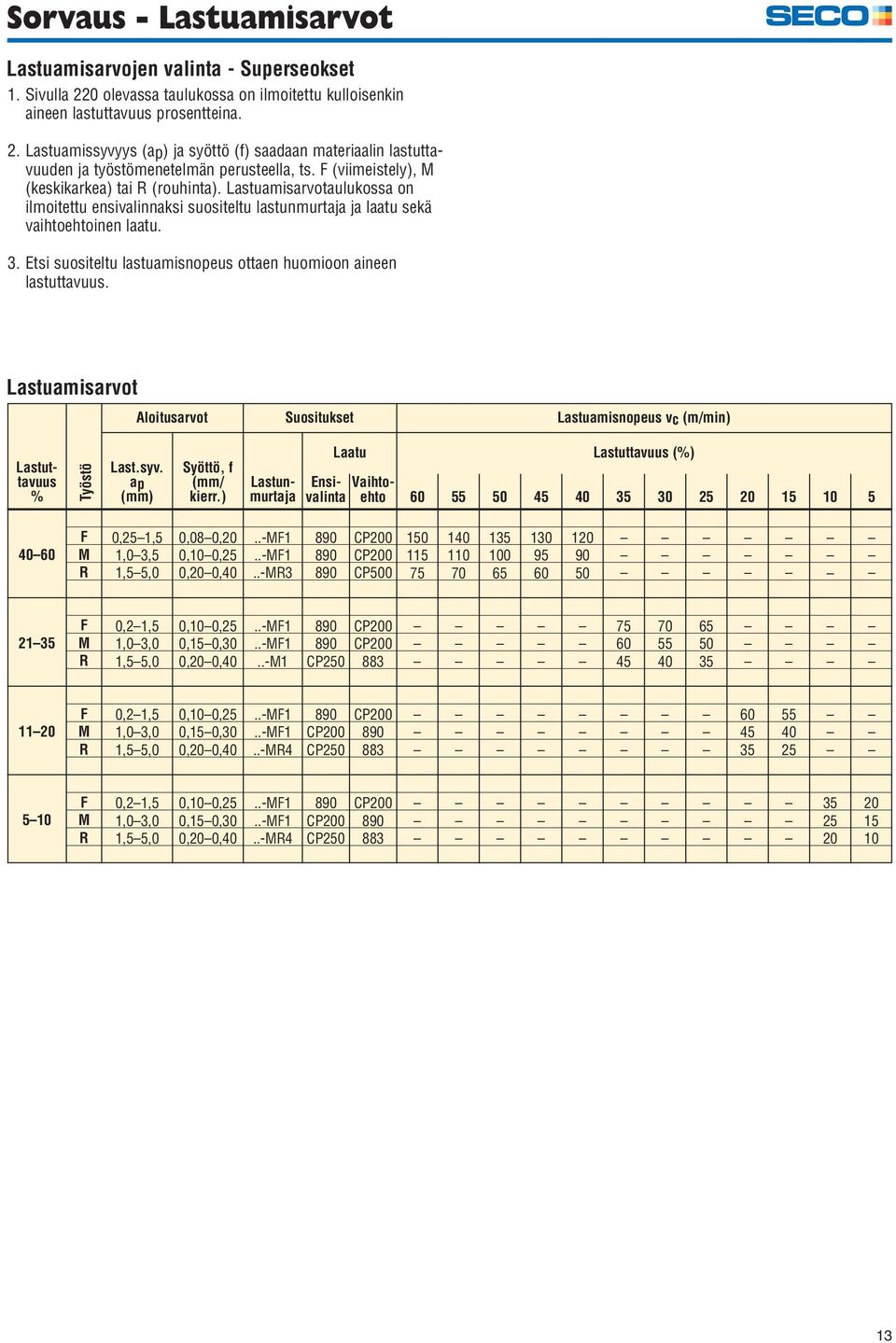

13 Sorvaus - Lastuamisarvot Lastuamisarvojen valinta - Superseokset 1. Sivulla 220 olevassa taulukossa on ilmoitettu kulloisenkin aineen lastuttavuus prosentteina. 2. Lastuamissyvyys (ap) ja syöttö (f) saadaan materiaalin lastuttavuuden ja työstömenetelmän perusteella, ts. F (viimeistely), M (keskikarkea) tai R (rouhinta). Lastuamisarvotaulukossa on ilmoitettu ensivalinnaksi suositeltu lastunmurtaja ja laatu sekä vaihtoehtoinen laatu. 3. Etsi suositeltu lastuamisnopeus ottaen huomioon aineen lastuttavuus. Lastuamisarvot Aloitusarvot Suositukset Lastuamisnopeus vc (m/min) Lastuttavuus % Työstö Last.syv. ap (mm) Syöttö, f (mm/ kierr.) Laatu Lastuttavuus (%) Lastunmurtaja Ensivalinta Vaihtoehto F M R 0,251,5 1,03,5 1,55,0 0,080,20 0,100,25 0,200,40..-MF1..-MF1..-MR CP200 CP200 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-M CP250 CP200 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-MR4 890 CP200 CP250 CP F M R 0,21,5 1,03,0 1,55,0 0,100,25 0,150,30 0,200,40..-MF1..-MF1..-MR4 890 CP200 CP250 CP

14 Sorvaus Teränpitimet, ulkopuoliset Pitimet kääntöterille CCGW..-LF SCBCR/L Kääntöterät, ks. MN 2006 sivu 218 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 75 Til. nro h b l 1 f 1 l 3 γ o λ s 09 SCBCR 1616H ,2 CC LF 2020K ,4 CC LF SCBCL 1616H ,2 CC LF 2020K ,4 CC LF Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Pidin/ Kääntöterä Mitat..-09 C04008-T15P T15P-2 Varastoidaan voimassa olevan hinnaston mukaan 14

15 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CNGA, CNGG, CNMA, CNMG ja CNMM PCLNR/L Kääntöterät, ks. sivut ja MN 2006 sivu 220 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 09 A20R-PCLNR ,4 CN A25S-PCLNR ,9 CN A20R-PCLNL ,4 CN A25S-PCLNL ,9 CN A32T-PCLNR ,7 CN A40U-PCLNR , ,9 CN A32T-PCLNL ,7 CN A40U-PCLNL , ,9 CN A40U-PCLNR , ,9 CN A50V-PCLNR , ,3 CN A40U-PCLNL , ,9 CN A50V-PCLNL , ,3 CN A50V-PCLNR , ,3 CN A50V-PCLNL , ,3 CN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Ruuvi/ Avain* Kiinnitysruuvi/ Avain Kiila Tuurna* Nestetulppa* Pidin/ Kääntöterä Mitat R L A20R , SEAL20 A25S , SEAL25 A32T WS1620-T20P T20P SEAL32 A40U SEAL40 A40U WS2325-T25P T25P SEAL40 A50V WS2325-T25P T25P SEAL SEAL50 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 15

16 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DNMA ja DNMG SDQNR/L PDQNR/L Kääntöterät, ks. sivut ja MN 2006 sivu 225 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö ' Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A16M-SDQNR , , ,2 DN A20Q-SDQNR , ,3 DN A16M-SDQNL , , ,2 DN A20Q-SDQNL , ,3 DN ' 11 A25R-PDQNR , ,6 DN A32S-PDQNR , ,4 DN A25R-PDQNL , ,6 DN A32S-PDQNL , ,4 DN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain Aluslevyn ruuvi/ Avain* Kiinnitysruuvi Avain Nestetulppa* Pidin/ Kääntöterä Mitat A16M C03511-T09P T09P-2 SEAL16 A20Q DAI CA3507 9/64" SMS875 C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 16

17 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DNGA, DNGG, DNGM ja DNMM SDUNR/L PDUNR/L-11 PDUNR/L-15 Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 93 Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A16M-SDUNR , , ,2 DN A20Q-SDUNR , ,3 DN A16M-SDUNL , , ,2 DN A20Q-SDUNL , ,3 DN A25R-PDUNR ,6 DN A32S-PDUNR ,4 DN A25R-PDUNL ,6 DN A32S-PDUNL ,4 DN A32T-PDUNR ,7 DN A40U-PDUNR , ,9 DN A50V-PDUNR , ,2 DN A32T-PDUNL ,7 DN A40U-PDUNL , ,9 DN A50V-PDUNL , ,2 DN Varaosat, toimitukseen kuuluvat Aluslevy Aluslevyn ruuvi/ Tappi/ Avain* Ruuvi/ Avain* Kiinnitysruuvi/ Tappi/ Avain Kiila Nestetulppa* /Tuurna* Pidin/ Kääntöterä Mitat R L A16M C03511-T09P T09P-2 SEAL16 A20Q DAI CA3507 9/64" C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 A32T PDD150312** WS2325-T25P T25P SEAL32/ A40U PDD150312** WS2325-T25P T25P SEAL40/ A50U PDD150312** SMS SEAL50/ Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen **Aluslevy PDD kääntöterälle DN , tilattava erikseen 17

18 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DNMA ja DNMG SDYNR/L PDYNR/L Kääntöterät, ks. sivut ja MN 2006 sivu 225 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 7 l 3 a p min D m γ o λ s 11 A20Q-SDYNR ,4 DN A20Q-SDYNL ,4 DN A25R-PDYNR , ,8 DN A32S-PDYNR , , ,5 DN A25R-PDYNL , ,8 DN A32S-PDYNL , , ,5 DN Varaosat, toimitukseen kuuluvat Aluslevy Tappi Avain Aluslevyn ruuvi Avain Kiinnitysruuvi Avain Nestetulppa* Pidin/ Kääntöterä Mitat A20Q DAI CA3507 9/64" SMS875 C03511-T09P T09P-2 SEAL20 A25R DAE PL1403-T09P T09P-2 SEAL25 A32S DAE PL1403-T09P T09P-2 SEAL32 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 18

19 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille TNGA, TNMA, TNMG ja TNMM PTFNR/L Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 A20R-PTFNR , ,4 TN A20R-PTFNL , ,4 TN A20R-PTFNR , ,4 TN A25S-PTFNR ,8 TN A20R-PTFNL , ,4 TN A25S-PTFNL ,8 TN A32T-PTFNR , ,7 TN A40U-PTFNR , ,9 TN A32T-PTFNL , ,7 TN A40U-PTFNL , ,9 TN A40U-PTFNR , ,9 TN A50V-PTFNR , ,3 TN A40U-PTFNL , ,9 TN A50V-PTFNL , ,3 TN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Ruuvi/ Avain* Kiinnitysruuvi/ Avain Kiila Tuurna* Nestetulppa* Pidin/ Kääntöterä Mitat R L , SEAL20 A20R ,5 WS1620-T20P T20P SEAL20 A25S ,5 WS1620-T20P T20P SEAL25 A32T SEAL32 A40U SEAL40 A40U SEAL40 A50V SEAL50 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 19

20 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille VNMG PVLNR/L PVPNR/L Kääntöterät, ks. sivu 73 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 13 A25R-PVLNR , ,6 VN A32S-PVLNR , ,3 VN A25R-PVLNL , ,6 VN A32S-PVLNL , ,3 VN ' 13 A25R-PVPNR , ,6 VN A32S-PVPNR , ,5 1,4 VN A25R-PVPNL , ,6 VN A32S-PVPNL , ,5 1,4 VN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A PVN PL1403-T09P T09P-2 SEAL25 A PVN PL1403-T09P T09P-2 SEAL32 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 20

21 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille WNGA, WNGG, WNMA, WNMG ja WNMM PWLNR/L Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A20Q-PWLNR ,4 WN A25R-PWLNR ,6 WN A32S-PWLNR ,3 WN A40T-PWLNR , ,4 WN A20Q-PWLNL ,4 WN A25R-PWLNL ,6 WN A32S-PWLNL ,3 WN A40T-PWLNL , ,4 WN A25R-PWLNR ,6 WN A32S-PWLNR ,3 WN A40T-PWLNR , ,5 WN A25R-PWLNL ,6 WN A32S-PWLNL ,3 WN A40T-PWLNL , ,5 WN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Kiila Kiinnitysruuvi/ Avain Ruuvi Nestetulppa* Pidin/ Kääntöterä Mitat A20Q WAI PP1209-T09P T09P-2 WNW06HD WS1620-T20P T20P-7 L82511-T07P SEAL20 A25R WAI PP1209-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL25 A32S WAE PP1409-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL32 A40T WAE PP1409-T09P T09P-2 WNW06HD WS1920-T20P T20P-7 L82511-T07P SEAL40 A25R WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL25 A32S WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL32 A40T WAI PP1415-T15P T15P-2 WNW08HD WS2325-T25P T25P-7 L82511-T07P SEAL40 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 21

22 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CNGA, CNGG, CNMA, CNMM ja CNMN MCLNR/L Kääntöterät, ks. sivut ja MN 2006 sivu 220 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25S-MCLNR ,9 CN S32T-MCLNR ,8 CN S40U-MCLNR , ,2 CN S25S-MCLNL ,9 CN S32T-MCLNL ,8 CN S40U-MCLNL , ,2 CN S50V-MCLNR , ,7 CN S50V-MCLNL , ,7 CN S50V-MCLNR , ,7 CN S50V-MCLNL , ,7 CN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Aluslevyn ruuvi* Kiristyskynsi Kiristyskynnen ruuvi/ Avain Tulppa* Pidin/ Kääntöterä Mitat S25S MN1215S-T15P T15P-2 MC20 LD6020-T15P T15P-2 P3 S32T CSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P3 S40U CSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P CSN MN1515-T15P T15P-2 CS8016-T15P MC12 LD8030-T25P T25P-7 P CSN MN1925-T25P T25P-7 CS1016-T20P MC12 LD8030-T25P T25P-7 P4 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 22

23 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille SNGN, SNMA, SNMG, SNMM ja SNUN MSKNR/L Kääntöterät, ks. sivut ja MN 2006 sivut 231, 233 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 75 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S32T-MSKNR ,8 SN S40U-MSKNR , ,1 SN S32T-MSKNL ,8 SN S40U-MSKNL , ,1 SN S50V-MSKNR , ,6 SN S50V-MSKNL , ,6 SN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Aluslevyn ruuvi* Kiristyskynsi Kiristyskynnen ruuvi/ Avain Tulppa* Pidin/ Kääntöterä Mitat SSN MN1215R-T15P T15P-2 CS6313-T15P MC20 LD6020-T15P T15P-2 P SSN MN1515-T15P T15P-2 CS8016-T15P MC12 LD8025-T25P T25P-7 P4 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 23

24 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille TNGA, TNGN, TNMA, TNMG, TNMM, TNMN ja TNUN MTFNR/L Kääntöterät, ks. sivut ja MN 2006 sivut 238 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 90 Til. nro dm m h b l 1 f 1 l 3 D m γ o λ s 16 S32T-MTFNR ,8 TN S32T-MTFNL ,8 TN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Aluslevyn ruuvi* Kiristyskynsi Kiristyskynnen ruuvi/ Avain Tulppa* Pidin/ Kääntöterä Mitat TSN160312** MN0909L-T09P T09P-2 CS5008-T09P MC06 LD5020-T09P T09P-2 P2 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen **Aluslevy TSN kääntöterälle TN , tilattava erikseen 24

25 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille VNGA, VNGG, VNGM, VNMA ja VNMG MVPNR/L MVLNR/L MVYNR/L Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö ' Til. nro dm m h b l 1 f 1 l 7 l 3 a p min D m γ o λ s 16 S32T-MVPNR ,8 VN S32T-MVPNL ,8 VN S32T-MVLNR ,8 VN S32T-MVLNL ,8 VN S32T-MVYNR ,9 VN S32T-MVYNL ,9 VN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Kiristyskynsi Kiristyskynnen ruuvi/ Avain Pidin/ Kääntöterä Mitat VSN MN0909L-T09P T09P-2 MC20 LD6021-T09P T09P-2 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 25

26 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille WNGA, WNGG, WNMA, WNMG ja WNMM MWLNR/L Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 08 S25S-MWLNR ,9 WN S32T-MWLNR ,7 WN S40U-MWLNR , ,2 WN S25S-MWLNL ,9 WN S32T-MWLNL ,7 WN S40U-MWLNL , ,0 WN Varaosat, toimitukseen kuuluvat Aluslevy Tappi/ Avain* Kiristyskynsi Kiristyskynnen ruuvi/ Avain Tulppa* Pidin/ Kääntöterä Mitat S25S MN1215S-T15P T15P-2 MC20 LD6020-T15P T15P-2 P3 S32T MWN MN1215T-T15P T15P-2 MC21 LD6025-T15P T15P-2 P3 S40U MWN MN1215T-T15P T15P-2 MC21 LD6025-T15P T15P-2 P3 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 26

27 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CNGA, CNGG, CNMA, CNMG ja CNMM PCLNR/L Kääntöterät, ks. sivut ja MN 2006 sivu 220 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25T-PCLNR ,0 CN S32U-PCLNR ,0 CN S40V-PCLNR , ,4 CN S25T-PCLNL ,0 CN S32U-PCLNL ,0 CN S40V-PCLNL , ,4 CN Varaosat, toimitukseen kuuluvat Aluslevy Putkisokka Vipu Ruuvi Tuurna Avain Pidin/ Kääntöterä Mitat S25T-..12 PP4613 LS SMS795 S32U-..12 PCN RP6757 PP4713 LS0818 MP SMS795 S40V-..12 PCN RP6757 PP4713 LS0818 MP SMS795 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

28 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DNGA, DNGG, DNGM, DNMA, DNMG ja DNMM PDUNR/L Kääntöterät, ks. sivut ja MN 2006 sivut γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 93 Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 11 S25T-PDUNR , ,0 DN S32U-PDUNR , ,0 DN S25T-PDUNL , ,0 DN S32U-PDUNL , ,0 DN S32U-PDUNR , ,0 DN S40V-PDUNR , ,4 DN S50W-PDUNR , , ,3 DN S32U-PDUNL , ,0 DN S40V-PDUNL , ,4 DN S50W-PDUNL , , ,3 DN Varaosat, toimitukseen kuuluvat Aluslevy Putkisokka Vipu Ruuvi Tuurna Avain Pidin/ Kääntöterä Mitat S25T PP3611 LS SMS795 S32U PDN RP5153 PP3512 LS0616 MP SMS PDN RP6757 PP4716 LS0822 MP SMS795 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

29 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille SNMA, SNMG ja SNMM PSKNR/L Kääntöterät, ks. sivut ja MN 2006 sivut 231, 233 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 75 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 12 S25T-PSKNR ,0 SN S32U-PSKNR ,0 SN S40V-PSKNR ,4 SN S25T-PSKNL ,0 SN S32U-PSKNL ,0 SN S40V-PSKNL ,4 SN Varaosat, toimitukseen kuuluvat Aluslevy Putkisokka Vipu Ruuvi Tuurna Avain Pidin/ Kääntöterä Mitat S25T-..12 PP4613 LS SMS795 S32U-..12 PSN RP6757 PP4713 LS0816 MP SMS795 S40V-..12 PSN RP6757 PP4713 LS0816 MP SMS795 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

30 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CDCB SCLDR/L SCFDR/L Kääntöterät, ks. sivu 44 Pitimet, ks. MN2006 sivu 178 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 04 A05D-SCLDR04 5 4, ,7 5, ,014 CD A06E-SCLDR04 6 5, ,5 10,2 6, ,020 CD A08F-SCLDR04 8 7, ,5 11,2 8, ,033 CD A05D-SCLDL04 5 4, ,7 5, ,014 CD A06E-SCLDL04 6 5, ,5 10,2 6, ,020 CD A08F-SCLDL04 8 7, ,5 11,2 8, ,033 CD A05D-SCFDR04 5 4, ,7 5, ,014 CD A06E-SCFDR04 6 5, ,5 10,2 6, ,020 CD A05D-SCFDL04 5 4, ,7 5, ,014 CD A06E-SCFDL04 6 5, ,5 10,2 6, ,020 CD Varaosat, toimitukseen kuuluvat Ruuvi/ Avain Pidin/ Kääntöterä Mitat..04 C11804-T06P T06P-2 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

31 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CCGT, CCGW, CCMT ja CCMW SCLCR/L SCLCR/L..-R Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A08K-SCLCR , ,05 CC A08K-SCLCR06-R ,05 CC A10L-SCLCR , ,1 CC A10L-SCLCR06-R ,1 CC A12N-SCLCR , ,1 CC A16Q-SCLCR , ,2 CC A08K-SCLCL , ,05 CC A08K-SCLCL06-R ,05 CC A10L-SCLCL , ,1 CC A10L-SCLCL06-R ,1 CC A12N-SCLCL , ,1 CC A16Q-SCLCL , ,2 CC Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A08K-.. C02505-T07P T07P-2 A10L-.. C02506-T07P T07P-2 A12N-.. C02506-T07P T07P-2 A16Q-.. C02506-T07P T07P-2 SEAL16 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 31

32 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CCGT, CCGW, CCMT ja CCMW SCLCR/L SCLCR/L..-R Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 95 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 09 A12N-SCLCR , ,1 CC..09T3.. A12N-SCLCR09-R ,1 CC..09T3.. A16Q-SCLCR , ,2 CC..09T3.. A16Q-SCLCR09-R ,3 CC..09T3.. A20R-SCLCR ,4 CC..09T3.. A20R-SCLCR09-R ,5 CC..09T3.. A12N-SCLCL , ,1 CC..09T3.. A12N-SCLCL09-R ,1 CC..09T3.. A16Q-SCLCL , ,2 CC..09T3.. A16Q-SCLCL09-R ,3 CC..09T3.. A20R-SCLCL ,4 CC..09T3.. A20R-SCLCL09-R ,5 CC..09T3.. Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A12N-.. C04008-T15P T15P-2 A16Q-.. C04008-T15P T15P-2 SEAL16 A20R-.. C04008-T15P T15P-2 SEAL20 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 32

33 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CCGT, CCGW, CCMT ja CCMW SCFCR/L Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 90 Til. nro dm m l 1 f 1 l 3 min D m γ o λ s 06 E08K-SCFCR06-R ,1 CC E10M-SCFCR06-R ,1 CC E08K-SCFCL06-R ,1 CC E10M-SCFCL06-R ,1 CC E12R-SCFCR09-R ,2 CC..09T3.. E16X-SCFCR09-R ,5 CC..09T3.. E12R-SCFCL09-R ,2 CC..09T3.. E16X-SCFCL09-R ,5 CC..09T3.. Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Pidin/ Kääntöterä Mitat E08K R C02505-T07P T07P-2 E10M R C02506-T07P T07P R C04008-T15P T15P-2 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

34 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille CCGT, CCGW, CCMT ja CCMW SCFCR/L SCFCR/L..-R Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 90 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A08K-SCFCR , ,05 CC A08K-SCFCR06-R ,05 CC A10L-SCFCR , ,1 CC A10L-SCFCR06-R ,1 CC A08K-SCFCL , ,05 CC A08K-SCFCL06-R ,05 CC A10L-SCFCL , ,1 CC A10L-SCFCL06-R ,1 CC A12N-SCFCR , ,1 CC..09T3.. A12N-SCFCR09-R ,1 CC..09T3.. A16Q-SCFCR , ,2 CC..09T3.. A16Q-SCFCR09-R ,3 CC..09T3.. A20R-SCFCR ,4 CC..09T3.. A20R-SCFCR09-R ,5 CC..09T3.. A12N-SCFCL , ,1 CC..09T3.. A12N-SCFCL09-R ,1 CC..09T3.. A16Q-SCFCL , ,2 CC..09T3.. A16Q-SCFCL09-R ,3 CC..09T3.. A20R-SCFCL ,4 CC..09T3.. A20R-SCFCL09-R ,5 CC..09T3.. Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A08K-...06/R C02505-T07P T07P-2 A10L-...06/R C02506-T07P T07P-2 A12N-...09/R C04008-T15P T15P-2 A16Q-...09/R C04008-T15P T15P-2 SEAL16 A20R-...09/R C04008-T15P T15P-2 SEAL20 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 34

35 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DCGT, DCMT, DCMW ja DCMX SDUCR/L SDUCR/L-R Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 93 Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 07 A12N-SDUCR , , ,1 DC A12N-SDUCR07-R , ,1 DC A16Q-SDUCR , , ,2 DC A16Q-SDUCR07-R , ,3 DC A12N-SDUCL , , ,1 DC A12N-SDUCL07-R , ,1 DC A16Q-SDUCL , , ,2 DC A16Q-SDUCL07-R , ,3 DC A20R-SDUCR , ,4 DC..11T3.. A20R-SDUCR11-R , ,5 DC..11T3.. A25S-SDUCR ,8 DC..11T3.. A25S-SDUCR11-R ,9 DC..11T3.. A20R-SDUCL , ,4 DC..11T3.. A20R-SDUCL11-R , ,5 DC..11T3.. A25S-SDUCL ,8 DC..11T3.. A25S-SDUCL11-R ,9 DC..11T A32T-SDUCR ,7 DC A32T-SDUCL ,7 DC Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A12N-...07/R C02506-T07P T07P-2 A16Q-...07/R C02506-T07P T07P-2 SEAL16 A20R-...11/R C04008-T15P T15P-2 SEAL20 A25S-...11/R C04008-T15P T15P-2 SEAL25 A32T C04512-T15P T15P-2 SEAL32 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 35

36 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille DCGT, DCMT ja DCMW SDQCR/L SDQCR/L..-R Kääntöterät, ks. sivut ja MN 2006 sivut , 248 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö ' Til. nro dm m h b l 1 f 1 l 3 a p min D m γ o λ s 07 A10L-SDQCR07-R , ,1 DC A12N-SDQCR07-R , ,1 DC A16Q-SDQCR , , ,2 DC A10L-SDQCL07-R , ,1 DC A12N-SDQCL07-R , ,1 DC A16Q-SDQCL07-R , ,3 DC A20R-SDQCR , ,4 DC..11T3.. A20R-SDQCL11-R , ,5 DC..11T A25S-SDQCR ,8 DC A25S-SDQCL ,9 DC Varaosat, toimitukseen kuuluvat Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A10L C02506-T07P T07P-2 A12N-...07/R C02506-T07P T07P-2 A16Q-...07/R C02506-T07P T07P-2 SEAL C04008-T15P T15P-2 SEAL C04512-T15P T15P-2 SEAL25 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 36

37 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille TDAB and TDCH STLDR/L STFDR/L Kääntöterät, ks. sivu 66 Pitimet, ks. MN2006 sivu 178 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 06 A05D-STLDR06 5 4, ,7 6, ,014 TD A06E-STLDR06 6 5, ,5 10,2 7, ,019 TD A08F-STLDR06 8 7, ,5 11,2 8, ,032 TD A05D-STLDL06 5 4, ,7 6, ,014 TD A06E-STLDL06 6 5, ,5 10,2 7, ,019 TD A08F-STLDL06 8 7, ,5 11,2 8, ,032 TD A05D-STFDR06 5 4, ,7 6, ,014 TD A06E-STFDR06 6 5, ,5 10,2 7, ,019 TD A08F-STFDR06 8 7, ,5 11,2 8, ,033 TD A05D-STFDL06 5 4, ,7 6, ,014 TD A06E-STFDL06 6 5, ,5 10,2 7, ,019 TD A08F-STFDL06 8 7, ,5 11,2 8, ,033 TD Varaosat, toimitukseen kuuluvat Ruuvi/ Avain Pidin/ Kääntöterä Mitat..06 C82204-T06P T06P-2 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä

38 Sorvaus Teränpitimet, sisäpuoliset Pitimet kääntöterille TCGT, TCMT ja TCMW STFCR/L Kääntöterät, ks. sivut ja MN 2006 sivut , 250 γ o = Kohtisuora kallistus, λ s = Takakallistus Kuvassa oikeakätinen versio Käyttö 90 Til. nro dm m h b l 1 f 1 l 3 min D m γ o λ s 11 A12M-STFCR , ,1 TC A16R-STFCR ,3 TC A20S-STFCR , ,5 TC A12M-STFCL , ,1 TC A16R-STFCL ,3 TC A20S-STFCL , ,5 TC A25R-STFCR ,6 TC..16T3.. A32S-STFCR ,4 TC..16T3.. A40T-STFCR , ,4 TC..16T3.. A25R-STFCL ,6 TC..16T3.. A32S-STFCL ,4 TC..16T3.. A40T-STFCL , ,4 TC..16T3.. Varaosat, toimitukseen kuuluvat Aluslevy Aluslevyn ruuvi/ Avain* Kiinnitysruuvi/ Avain Nestetulppa* Pidin/ Kääntöterä Mitat A12M C02506-T07P T07P-2 A16R C02506-T07P T07P-2 SEAL16 A20S C02506-T07P T07P-2 SEAL20 A25R C03509-T15P T15P-2 SEAL25 A32S STN CA3510 9/64" SMS875 C03509-T15P T15P-2 SEAL32 A40T STN CA3510 9/64" SMS875 C03509-T15P T15P-2 SEAL40 Varastoidaan voimassa olevan hinnaston mukaan Kaikki tummankeltaisella merkityt tuotteet saatavissa keväällä 2007 *Tilattava erikseen 38
