1 Pyöröviilat ja kärkiupottimet T ALU/RISTIKKÄIS LIERIÖ ETULEIKKUU T RISTIKKÄIS LIERIÖ IP-PAKKAUS T ALU/RISTIKKÄIS OVAALI T ALU/RISTIKKÄIS PALLO T ALU/RISTIKKÄIS PYÖRISTETTY KUUSI T ALU/RISTIKKÄIS KUUSI T RISTIKKÄIS KARTIO IP-PAKKAUS... 8 RU SARJA ALUMIINI 10-OS RUKO... 9 RU SARJA 35-OS RUKO KÄRKIUPOTTIMET HSS IP-PAKKAUS RU METALLI 50,0 MM RU METALLI 12,4 MM RU METALLI 25,0 MM RU KAHVA 8 MM RU KAHVA 10 MM RU KAHVA 1/4" KÄRKIUPOTTIMET HSS IP-PAKKAUS REIKÄUPOTTIMET HSS CO5 IP-PAKKAUS RU SARJA 6-OS. METALLI RU TELINE 21-OS RU KAAVAINSARJA 4-OS. B RU KAAVAINSARJA 5-OS. E RU KAAVAIN KAKSITERÄINEN RU KAAVAIN VARATERÄ (107060)... 14

2 T ALU/RISTIKKÄIS LIERIÖ ETULEIKKUU -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl A-tyyppi -muoto: A (DIN 8033 ZYA) etuleikkuulla -hammastus: alumiini -Soveltuvuus: pehmeille metalleille mm. alumiini, messinki,kupari,sinkki ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, pinta viimeistely -yksittäispakattu muovipakkaus B-tyyppi -muoto: A (DIN 8033 ZYA) etuleikkuulla -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116015A RU116015B RU116016B RU116017B RU116018A RU116018B RU116019B LIERIÖ 6MM ALU LIERIÖ/KL 6MM 18/58/6 LIERIÖ/KL 8MM 18/60/6 LIERIÖ/KL 10MM 20/60/6 LIERIÖ 12MM ALU LIERIÖ/KL 12MM 25/65/6 LIERIÖ/KL 16MM 25/65/

3 T RISTIKKÄIS LIERIÖ IPPAKKAUS -materiaali volframi-karbidi -karan halkaisija 6.0 mm -muoto: A DIN 8033(ZYA) ilman etuleikkausta -hammastus: CT4 (ristikkäis) -tasainen työstöjälki -leikkausterien hyvä kesto -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -suositeltava leikkuunopeus m/min -IP-ripustinkortti kpl RU116010B LIERIÖ 6MM 18/58/6 RU116011B LIERIÖ 8MM 18/60/6 RU116012B LIERIÖ 10MM 20/60/6 RU116013B LIERIÖ 12MM 25/65/6 RU116014B LIERIÖ 16MM 25/65/

4 T ALU/RISTIKKÄIS OVAALI -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl A-tyyppi -muoto: C (DIN 8033 WRC) ovaali -hammastus: alumiini -Soveltuvuus: pehmeille metalleille mm. alumiini, messinki,kupari,sinkki ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, pinta viimeistely -yksittäispakattu muovipakkaus B-tyyppi -muoto: C (DIN 8033 WRC) ovaali -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116020A RU116020B RU116021B RU116022B RU116023A RU116023B RU116024B PALLOPÄÄ 6MM ALU PALLOPÄÄ 6MM 18/56/6 PALLOPÄÄ 8MM 18/60/6 PALLOPÄÄ 10MM 20/60/6 PALLOPÄÄ 12MM ALU PALLOPÄÄ 12MM 25/65/6 PALLOPÄÄ 16MM 25/65/6 Malli A B B B A B B

5 T ALU/RISTIKKÄIS PALLO -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl A-tyyppi -muoto: A (DIN 8033 KUD) pallo -hammastus: alumiini -Soveltuvuus: pehmeille metalleille mm. alumiini, messinki,kupari,sinkki ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, pinta viimeistely -yksittäispakattu muovipakkaus B-tyyppi -muoto: D (DIN 8033 KUD) pallo -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116041A PALLO 6MM ALU RU116041B PALLO 6MM 5/56/6 RU116042B PALLO 8MM 7/47/6 RU116043B PALLO 10MM 9/49/6 RU116044A PALLO 12MM ALU RU116044B PALLO 12MM 11/51/6 RU116045B PALLO 16MM 15/54/

6 T ALU/RISTIKKÄIS PYÖRISTETTY KUUSI -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl A-tyyppi -muoto: F (DIN 8033 RBF) pyöristetty kuusi -hammastus: alumiini -Soveltuvuus: pehmeille metalleille mm. alumiini, messinki,kupari,sinkki ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, pinta viimeistely -yksittäispakattu muovipakkaus B-tyyppi -muoto: F (DIN 8033 RBF)pyöristetty kuusi -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valurauta ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116030A RU116030B RU116031B RU116032B RU116033A RU116033B RU116034B PYÖRISTETTY KUUSI 6MM ALU PYÖRISTETTY KUUSI 6MM 18/58/ PYÖRISTETTY KUUSI 8MM 18/60/ PYÖRISTETTY KUUSI 10MM 20/60 PYÖRISTETTY KUUSI 12MM ALU PYÖRISTETTY KUUSI 12MM 25/65 PYÖRISTETTY KUUSI 16MM 25/

7 T ALU/RISTIKKÄIS KUUSI -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl A-tyyppi -muoto: G (DIN 8033 SPG) kuusi -hammastus: alumiini -Soveltuvuus: pehmeille metalleille mm. alumiini, messinki,kupari,sinkki ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, pinta viimeistely -yksittäispakattu muovipakkaus B-tyyppi -muoto: G (DIN 8033 SPG) kuusi -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. ruostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116025A KUUSI 6MM ALU RU116025B KUUSI 6MM 18/58/6 RU116026B KUUSI 8MM 18/60/6 RU116027B KUUSI 10MM 20/60/6 RU116028A KUUSI 12MM ALU RU116028B KUUSI 12MM 25/65/6 RU116029B KUUSI 16MM 25/70/

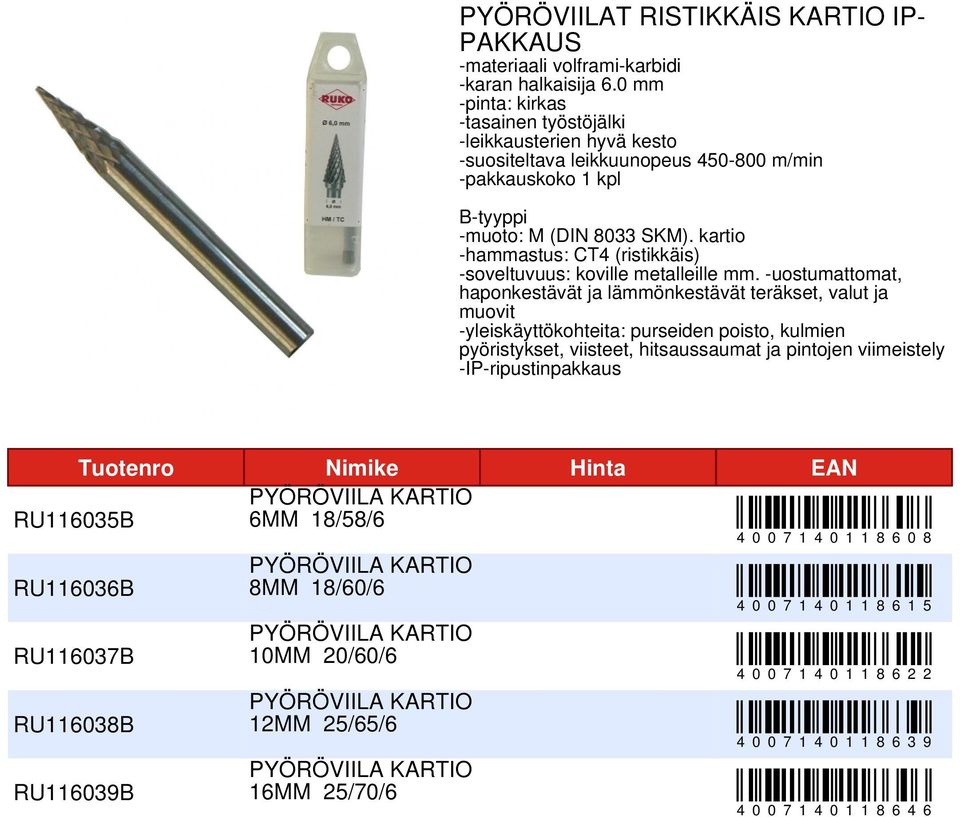

8 T RISTIKKÄIS KARTIO IPPAKKAUS -materiaali volframi-karbidi -karan halkaisija 6.0 mm -tasainen työstöjälki -leikkausterien hyvä kesto -suositeltava leikkuunopeus m/min kpl B-tyyppi -muoto: M (DIN 8033 SKM). kartio -hammastus: CT4 (ristikkäis) -soveltuvuus: koville metalleille mm. -uostumattomat, haponkestävät ja lämmönkestävät teräkset, valut ja muovit -yleiskäyttökohteita: purseiden poisto, kulmien pyöristykset, viisteet, hitsaussaumat ja pintojen viimeistely -IP-ripustinpakkaus RU116035B KARTIO 6MM 18/58/6 RU116036B KARTIO 8MM 18/60/6 RU116037B KARTIO 10MM 20/60/6 RU116038B KARTIO 12MM 25/65/6 RU116039B KARTIO 16MM 25/70/

9 SAKSALAISTA LAATUA -10 pyöröviilan valikoima alumiinille -materiaali volframi-karbidia -karan halkaisija 6 mm -malleista D. G. C. F ja A (kärkileikkuulla) löytyy koot 6.0 ja 12.0 mm -yksittäispakkaus SAKSALAISTA LAATUA -35 pyöröviilan valikoima -materiaali volframi-karbidia -karan halkaisija 6 mm -jokaisesta mallista löytyy yksi viila kutakin halkaisijaa ja 16.0 mm -yksittäispakkaus SARJA ALUMIINI 10-OS RUKO SARJA 35-OS RUKO RU RU Alekoodi: 428 Alekoodi: 428

10 KÄRKIUPOTTIMET HSS IP-PAKKAUS -DIN 335 type-c -kokonaispituus 45 mm - 71 mm -kartioupotuksiin kuten DIN 74: BF/M3. DIN 75: AF/M3.5 BF/M3 -vastakulma: 90 astetta -varsi: lieriömäinen -leikkuukulmat: 3 -oikeanpuoleinen leikkaus -muoviputkilo kpl RU METALLI 6,3 MM RU METALLI 8,3 MM RU METALLI 10,4 MM RU METALLI 12,4 MM RU METALLI 16,5 MM RU METALLI 20,5 MM RU METALLI 25,0 MM RU METALLI 31,0 MM

11 -kärjen nimellinen halkaisija 50 mm -kokonaispituus 98 mm -varren/istukan halkaisija 15 mm -vastakulma: 90 astetta -lieriönmallinen varsi -leikkuukulmat: 1 -oikeanpuoleinen leikkaus -muoviputkilo -DIN 335 type C 90 ast HSS, CBN ground -käsiupotin kiinteällä kärkiupottimella -kärkiupottimen varren halkaisija 12,4 mm -muoviputkilo METALLI 50,0 MM METALLI 12,4 MM RU RU DIN 335 type C 90 ast HSS, CBN ground -käsiupotin kiinteällä kärkiupottimella -kärkiupottimen varren halkaisija 25,0 mm -muoviputkilo -universaali kärkiupottimen kahva -kärkiupottimille, joiden varren halkaisija 8,0 mm -muoviputkilossa METALLI 25,0 MM KAHVA 8 MM RU RU universaali kärkiupottimen kahva -kärkiupottimille, joiden varren halkaisija 10,0 mm -muoviputkilo -universaali kärkiupottimen kahva -kädensija 1/4" kuusikulmaisella pidikkeellä -muoviputkilo KAHVA 10 MM KAHVA 1/4" RU RU

12 KÄRKIUPOTTIMET HSS IP-PAKKAUS -kartioupotin -nimellinen halkaisija 6.3 mm mm -kokonaispituus 38.0 mm mm -varsi/istukka 1/4" -kartioupotuksiin kuten DIN 74: AF BF/M3. DIN 75: AF/M3.5 BF/M3 -vastakulma: 90 astetta -varsi: 1/4" kuusio -leikkuukulmat: 3 -oikeanpuoleinen leikkaus -muoviputkilo kpl RU METALLI 6,3 MM RU METALLI 8,3 MM RU METALLI 16,5 MM RU METALLI 20,5 MM

13 REIKÄUPOTTIMET HSS CO5 IPPAKKAUS -kuoriva leikkaus -lastunpoisto aukon kautta estää lastuja tukkimasta työstettävää kappaletta -erinomainen jäysteettömään ja tärinattömään työstöön -soveltuu teräksen, valuraudan, ei-rautapitoisten ja kevyiden metallien työstämiseen -paras työstöjälki saavutetaan matalilla leikkuunopeuksilla -työstöalue 2,0-20,0 mm -kärkiosan halkaisija 10, mm -karan halkaisija 6, mm -kokonaispituus 45,0 mm -vastakulma: 90 -kara: lieriö -leikkuukulmat: vino aukko / titaani-nitridi -päällystetty -oikeanpuolinen leikkaus -IP-ripustinkortti kpl RU102301E REIKÄUPOTIN METALLI RU102302E HSS CO 5-10 METALLI RU102303E HSS CO METALLI RU102304E HSS CO METALLI

14 -kartioupottimet DIN 335 tyyppi C 90 asteen HSS -halk (varsi halk. 10 mm) mm -teräslaatikko SARJA 6-OS. METALLI TELINE 21-OS. RU RU osainen kärkiupotinteline -sisältää seuraavat osat: --Kärkiupotin HSS Tyyppi C 90ast --RU mm 1 kpl --RU mm 1 kpl --RU mm 1 kpl --RU mm 1 kpl --RU mm 1 kpl --RU mm 1 kpl --Kärkiupotinsarja HSS --RU kpl kärkiupotinsarja 6-os 90ast mm --kärkiupotin Co5 HSS-E 90ast, --RU102107E 6.3 mm 1 kpl --RU102111E 8.3 mm 1 kpl --RU102114E 10.4 mm 1 kpl --RU102116E 12.4 mm 1 kpl --RU102119E 16.5 mm 1 kpl --RU102121E Unigrat jäysteenpoistosarja "B". 4 osaa -muovipakkaus -Unigrat jäysteenpoistosarja "E". 5 osaa -muovipakkaus KAAVAINSARJA 4-OS. B KAAVAINSARJA 5-OS. E RU RU kaksoisjäysteenpoistaja, täydellinen -kaavaimeen sopiva varaterä RU muovipakkaus Powered by TCPDF ( -KAAVAIMEEN RU (kuva tässä liian iso!, katso viereinen kuva itse kaavaimesta) -1 vaihdettavissa oleva HSS pyöreä terä -muovipakkaus KAAVAIN KAKSITERÄINEN KAAVAIN VARATERÄ (107060) RU RU
