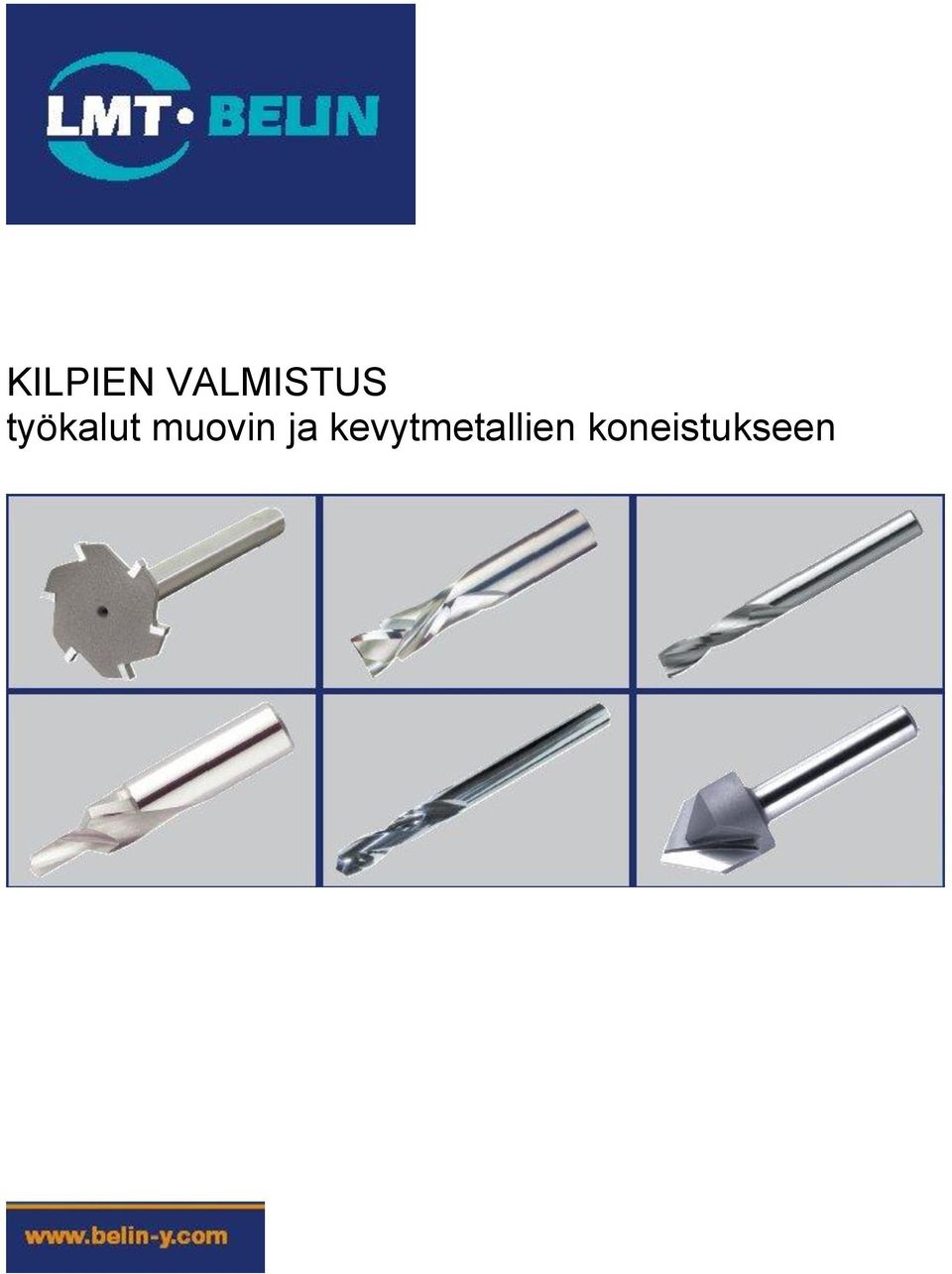

KILPIEN VALMISTUS työkalut muovin ja kevytmetallien koneistukseen

Transkriptio

1 KILPIEN VALMISTUS työkalut muovin ja kevytmetallien koneistukseen

2 Suorituskykyä erittäin tarkkaa koneistusta varten BELIN Yvon S.A. Les Cizes Lavancia-Epercy Ranska Perustettu: 1962 LMT-ryhmän jäsen: 2001 Vienti: 35% Työntekijöitä: 120 LMT BELIN on teknologiavetoinen suurteho-, poraus- ja väljennystyökalujen valmistaja. Työkalujen materiaali on kovametalli, PCD tai CBN. LMT BELIN valmistaa korkealaatuisia kovametalliporia sekä jyrsimiä ja sahanteriä, joiden materiaali on kovametalli, PCD tai CBN. Työkalut ovat muovien, komposiittien ja alumiinin koneistusta varten. Leitz-ryhmän yritykset Leitz on globaali markkinajohtaja puun ja muovin työstön tarkkuustyökaluissa, jolla on 30 toimipistettä ja sisaryritystä. Työntekijöitä on LMT on kuuden teknologisesti johtavan valmistusyrityksen verkosto metallin, muovin ja komposiittien tarkkuustyöstöä ja työkalujen huoltoa varten. Työntekijöitä on 3000.

3 Tehotyökaluja, teidän tuottavuutenne mielessämme. KOKEMUS BELIN on kerännyt kokemusta enemmän kuin 40 vuotta kohtaamalla teknologisia haasteita, jotka ovat tulleet sen asiakkailta ja yhteistyökumppaneilta. Työkappaleet ovat vaativia ja mitä tarkimpia monilla valmistusaloilla (ilmailu-, auto-, kello- ja optinenteollisuus). KNOW HOW Jotta vastattaisiin teidän erityisiin tarpeisiinne, BELIN on organisoitu asiakkaiden projektien mukaisesti: kaupallinen tiimi, joka kuuntelee teidän vaatimuksianne sekä sovellutusteknikoiden tiimi, jolla on asiantuntija jokaisella erikoisalueella. Yrityksemme henkilökuntaa koulutetaan jatkuvasti joustavilla ja uudenaikaisilla koneilla. Meillä on tutkimuskeskus, joka on varustettu erikoistutkimuslaitteilla. Tiimien ammattitaidon ansiosta ja jotta projektinne hallittaisiin parhaalla mahdollisella tavalla, BELIN on sitoutunut toimittamaan teille integroidun ratkaisun lyhimmässä mahdollisessa ajassa. LAATU Kansainvälisesti tunnustettuna korkealaatuisista lastuamistyökaluistaan (urien peilikirkas viimeistely ja erityisen tarkat särmät), BELIN vaatii materiaalin toimittajiltaan korkeimman mahdollisen laadun varmistaakseen parhaan käytettävyyden ja pitkän kestoiän. Työskentelemme tämän vuoksi kanssanne, jotta saavuttaisitte merkittäviä etuja tuotannossanne. HUOLTO Kun työkalu on kerran kehitetty, teknikkomme auttavat teitä suurimmalla mahdollisella tehokkuudella optimoimaan tuotantonne kunnes paras mahdollinen suorituskyky on saavutettu. Valmistuksenkehityspalvelu on myös teidän käytettävissänne. Älkää epäröikö ottaa yhteyttä meihin, niin että voimme tutkia ongelman ja auttaa teitä projektissanne. Tiimimme on jatkuvasti käytössänne. Luettelot, jotka sisältävät vakio- ja erikoistyökalumme jokaista käyttöalaa varten, on saatavissa pyydettäessä. 1

4 Sisällysluettelo / yhteenveto JYRSINTÄ... 6 Jyrsintyökalut muovia ja puuta varten... 7 Jyrsintyökalut ei rautametalleja varten Jyrsintyökalut rautametalleja varten Muotojyrsimet Erikoisjyrsimet PORAUS KAIVERRUS TERÄT ITSELIIMAUTUVIEN KALVOJEN LEIKKAUKSEEN VARUSTEET

5 Yksityiskohtainen yhteenveto JYRSINTÄ Jyrsintyökalut muovia ja puuta varten EG-jyrsimet... sivu 8 ED-jyrsimet... sivu 9 Kaksihampaiset jyrsimet Kopiojyrsin 117 XXL... sivu 15 Jyrsintyökalut ei rautametalleja varten Sarjan 22000/33000 jyrsimet... sivu 16 Vasenkätiset EDG-jyrsimet... sivu 10 Nousulliset ED-jyrsimet viistellä Jyrsimet EGA EDA... sivu 17 Nousulliset ED-jyrsimet säteellä.. s. 10 Täyskovametallijyrsin CRISTAL...s. 11 Kaksihampaiset jyrsimet, vasen- ja oikeakätinen nousu Kaksihampaiset ED-jyrsimet, oikeakätinen nousu... sivu 12 Nousulliset EDA-jyrsimet viisteellä Nousulliset EDA jyrsimet säteellä.s. 18 Urajyrsimet Pantograafijyrsimet PNTL...sivu 19 PCD urajyrsin, kaksi hammasta... s.13 PCD kaltevaurajyrsin, kaksi hammasta... sivu 14 Rautametallijyrsimet Kaksi neljäuraiset tappijyrsimet..s.20 Yksihampainen pikateräsjyrsin Muotojyrsimet Pallojyrsimet (DR)... sivu 21 4

6 Tasojyrsimet (DE)... sivu 22 PCD pitkäkestoiset jyrsimet.. sivu 23 Luonnontimanttijyrsimet (DEN) peilikiilto... sivu 24 PORAUS Poratyyppi sivu 30 KAIVERRUS Kaiverrusjyrsimet DR.FI.P (muovi, puu, ei rautametallit)... sivut Kartiojyrsimet (NPR) Kartiojyrsimet NPCR-leikkuulla Kaiverrusjyrsimet GR... sivut Ulkopuolisen muodon jyrsimet IED 25 Leikkausterät itseliimautuvia materiaaleja varten... sivut Erikoismateriaalien jyrsimet Erikoisjyrsimet viisteitä varten (PLI) Erikoisjyrsin alucobond-materiaalille... sivu 26 LISÄVARUSTEET Vähennysholkit Työstöpöydän tasoitusjyrsimet... s. 39 Timanttikärkinen jyrsin FPD... sivu 27 Sahajyrsin...sivu 28 Kiristysholkit ER tai ESX sivu 40 Jyrsimet muovia varten Teknisiä huomautuksia... sivut Referenssiluettelo... sivu 46 5

7 JYRSINTÄ 6

8 Jyrsimet puun ja muovin koneistusta varten Jyrsimet sarja Lastut poistuvat jyrsimen pään kautta. Lastujen poistumista varten tarvitaan tilaa materiaalin ja koneen pöydän välille. Jyrsimet sarja Lastut poistuvat varren puolelta. Soveltuu parhaiten käytettäväksi alipaineimulla varustetutuissa koneissa. Tällä työkalulla saadaan aikaan erittäin korkealaatuinen pinta. 7

9 EG jyrsimet Muovi, solumuovilevy, puu 8

10 ED jyrsimet Muovi, solumuovilevy, puu 9

11 Nousulliset EDC jyrsimet viisteellä Muovi, solumuovilevy, puu Nousulliset EDR jyrsimet säteellä Muovi, solumuovilevy, puu Vasenkätiset EDG-jyrsimet Muovi, solumuovilevy, puu 10

12 Täyskovametallijyrsin CRISTAL Haetteko kristallinkirkasta, läpinäkyvää koneistettua pintaa, parhainta pinnanlaatua yhdellä työvaiheella koneistettuna ja erinomaista työkalun kestoikää? BELIN:in uusi yksiurainen tappijyrsin CRISTAL tuo teidän muovien tai ei rautametallien koneistuksen uudelle suoritustasolle. Ominaisuudet: Yksiurainen, oikeakätinen, ylösleikkaava. Muovimateriaaleja ja ei rautametalleja varten. Soveltuu väliviimeistelyyn, viimeistelyyn ja korkealaatuiseen viimeistelyyn. Jyrsin muodon viimeistelyä, uran- ja taskunjyrsintää varten. Lastuamisarvot: Soveltuu karanopeuksille k/min. Suositeltu syöttöarvo on m/min. Huomio Optimilastuamisarvot voidaan määrittää vain todellisia sovellutuksia varten ja niissä on otettava huomioon työkappaleen materiaali ja työstöolosuhteet. 11

13 Kaksihampaiset nousulliset jyrsimet oikeakätinen ja vasenkätinen Laminaatti komposiitti Kaksihampaiset nousulliset jyrsimet nousu myötäpäivään, oikeakätinen Muovi, solumuovilevy, puu 12

14 PCD urajyrsin, kaksi hammasta Tyyppi 201 Suora ura leikkuu myötäpäivään kovametallirunko Muovi, abrasiiviset materiaalit, komposiitit YLEISTOLERANSSIT D D1 l L -0,03-0,08 h Teroitettava työkalu 13

15 PCD kaltevaurajyrsin, kaksi hammasta Tyyppi 202 Leikkuu myötäpäivään kovametallirunko Muovi, abrasiiviset materiaalit, komposiitit YLEISTOLERANSSIT D D1 l L -0,03-0,08 h Teroitettava työkalu 14

16 Yksihampaiset pikateräsjyrsimet Kestomuovit kannettavia koneita varten Kaksihampaiset jyrsimet Muovi, puu, ei rautametallit Kopiojyrsimet 117 XXL Hartsi, solumuovilevyt, muovi 15

17 Jyrsintyökalut ei rautametalleja varten Sarjan jyrsimet Lastut poistuvat jyrsimen pään kautta. Lastujen poistumista varten tarvitaan tilaa materiaalin ja koneen pöydän välille. Sarjan jyrsimet Lastut poistuvat varren puolelta. Soveltuu parhaiten käytettäväksi alipaineimulla varustetutuissa koneissa. Tällöin saadaan erittäin siisti ja tehokas lastuaminen. 16

18 EGA-EDA jyrsimet Erityisesti ei rautametalleille ja messingille. 17

19 Nousulliset EDA jyrsimet viisteellä Erityisesti ei rautametalleille Nousulliset EDA jyrsimet säteellä Erityisesti ei rautametalleille 18

20 Urajyrsimet erikoisalumiinia 176 ALU GV varten Erityisesti alumiinia varten PNTL-pantograafijyrsimet Erityisesti käsikoneille messingin koneistusta varten. 19

21 Kaksi neljäuraiset jyrsimet Rautametallien koneistusta varten (teräs, ruostumaton teräs, jne...) Kolmihampainen erikoisjyrsin ruostumatonta terästä varten. 20

22 Pallojyrsimet (DR) Muovi, solumuovilevy, kovapuu 21

23 Jyrsimet tasojyrsintää varten Muovi, solumuovilevy, kovapuu KULMA KOVERA KUPERA 22

24 Pitkäkestoiset PCD-jyrsimet erittäin korkealaatuisia pintoja varten Muovi, puu, ei rautametallit 23

25 Luonnon timanttijyrsimet (DEN) peilipintaa varten Muovi Saavutettava pinnanlaatu 24

26 Kartiojyrsimet NPR-leikkuulla Muovi, solumuovilevy, kovapuu Pehmeä muovi, nailon, pehmeä puu Ulkopinnan jyrsimet IED Muovi, solumuovilevy, kova puu 25

27 Erikoisjyrsimet taitosten tekoa varten (PLI) Muovi Urajyrsimet (FCOB) alucobond-materiaalia varten Alucobond 26

28 Erikoisjyrsin muotojyrsintää varten Muovi, komposiitti Timanttikärkiset jyrsimet FPD Lasikuitu, hiilikuitu, epoksihartsi 27

29 Sahajyrsimet Muovi Saatavissa on myös muita malleja. Palvelumme, kuten hinta-arviot, tutkimus ja kehitys ovat käytössänne. 28

30 R-jyrsimet Muovi 29

31 PORAUS Poratyyppi 400 Kaikille materiaaleille Vakio-ohjelma: Valmistamme tilauksesta kaikkia kokoja 30

32 KAIVERRUS Belin-kaiverrusterät: Ennen näkemätöntä suorituskykyä 31

33 Kaiverrusterät DR FI P Muovi, puu, ei rautametallit 32

34 Kaiverrusterät GR Kaikki materiaalityypit 33

35 Gravograph-koneen terät Pyramidin muotoinen kaiverrusterä GRP X TIALN pinnoitteella Erikoisterä muotojen valmistukseen tai kovien materiaalien kaiverrukseen (ruostumaton teräs, lämpökäsitelty teräs) 34

36 Terät itseliimautuvan muovin leikkaamista varten 35

37 Terät itseliimautuvan Mideco-folion leikkaamista varten 36

38 Terät itseliimautuvan Mideco-folion leikkaamista varten 37

39 Terät itseliimautuvan Mideco-folion leikkaamista varten 38

40 Lisävarusteet Vähennysholkit Jyrsimet pöydän tasoitusta varten 39

41 Kiristysholkit ER 40

42 Teknisiätietoja Yksiköt Vc Lastuamisnopeus m/min D Työkalun mm halkaisija r Työkalun säde mm Fz Hammassyöttö mm n Kierrokset/min 1/min z Hampaiden määrä ap Suurin lastuamissyvyys Vf Työkalun syöttö mm/min Lastuamisnopeudet: Työnlaatu ja tehokkuus riippuvat useista toisiinsa liittyvistä tekijöistä: - Lastuamisnopeus syöttö työkaluntyyppi... - Materiaali paksuus väri (muovi)... - Kappaleen kiinnitys värähtelyt koneen jäykkyys... Seuraavassa taulukossa on annettu ohjearvoja... Kaavat: n = 1000 x Vc Vc = π x D x n Vf = Fz x z x n π x D 1000 Tutkikaa tällä sivulla annettuja työstöolosuhteita työkalun valintaa varten. 41

43 Referenssiluettelo 46

44 Muistiinpanoja 47

45 Muistiinpanoja 48

46 Haluatteko saada teknistä konsultointia, hinnastomme tai henkilökohtaisen tarjouksen? Älkää epäröikö ottaa yhteyttä asiakaspalveluumme:

47 LMT BELIN omistautunut kansainväliseen liiketoimintaan. LMT-ryhmän jäsenenä yhtiö on edustettuna maailmanlaajuisesti enemmän kuin neljässäkymmenessä maassa.
