1 Tervetuloa!

2 Jabro Tools tuotevalikoima Koodiavain nimityksille Jabro VHM Yleiskäyttö Työkalumerkintä alkaa J Esim: J40 Jabro Tornado Suurnopeusjyrsintä High Speed Machining Työkalumerkintä alkaa JH Esim: JH40 / JH421

3 Jabro SOLID 2 Varsijyrsin yleiskäyttöön Solid Square Työkalumerkintä alkaa JS Esim: JS554 Jabro HPM Varsijyrsin materiaalikohtainen käyttö High Performance Machining Työkalumerkintä alkaa JHP Esim: JHP951 Jabro HFM Suuren syötön varsijyrsin High Feed Machining Työkalumerkintä alkaa JHF Esim: JHF980

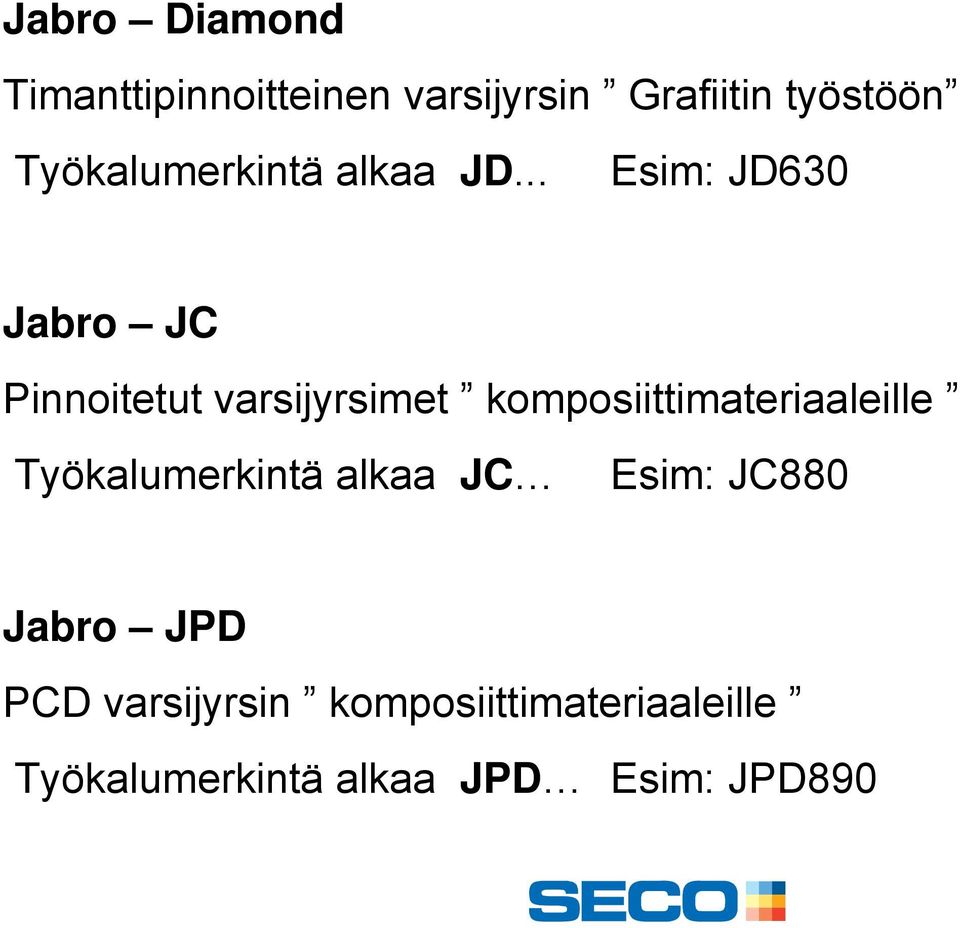

4 Jabro Diamond Timanttipinnoitteinen varsijyrsin Grafiitin työstöön Työkalumerkintä alkaa JD... Esim: JD630 Jabro JC Pinnoitetut varsijyrsimet komposiittimateriaaleille Työkalumerkintä alkaa JC Esim: JC880 Jabro JPD PCD varsijyrsin komposiittimateriaaleille Työkalumerkintä alkaa JPD Esim: JPD890

5 Jabro Mini Pienen halkaisijan varsijyrsimet yleiskäyttöön Työkalumerkintä alkaa JM Esim: JM905 Jabro Mini Diamond Tiamanttipinnoitteiset pienen halkaisijan varsijyrsimet grafiitin työstö Työkalumerkintä alkaa JM Esim: JM600

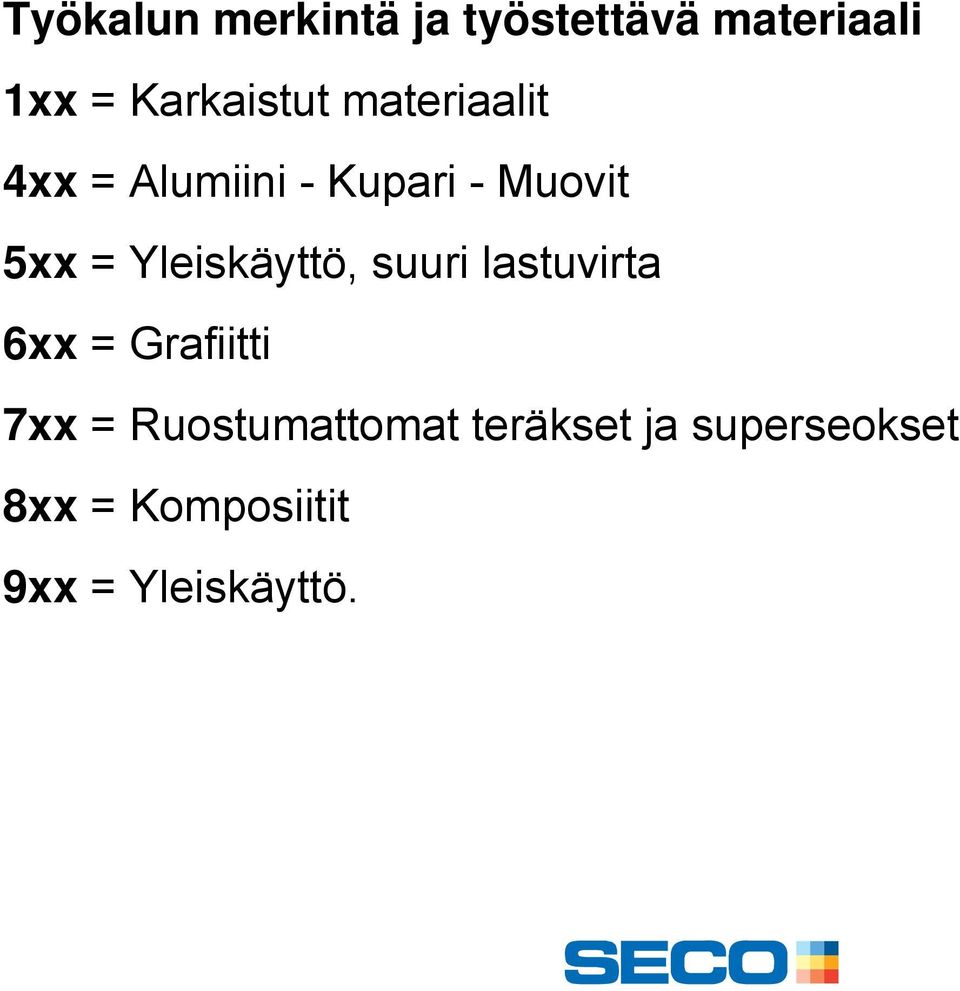

6 Työkalun merkintä ja työstettävä materiaali 1xx = Karkaistut materiaalit 4xx = Alumiini - Kupari - Muovit 5xx = Yleiskäyttö, suuri lastuvirta 6xx = Grafiitti 7xx = Ruostumattomat teräkset ja superseokset 8xx = Komposiitit 9xx = Yleiskäyttö.

7 Dynaaminen jyrsintä? Alfa Toolin ja Cam-toimittajien yhdessä käyttäjäystävälliseksi kehittämä työstömenetelmä. Sivujyrsintää koko työkalun lastuamisyvyyttä hyväksikäyttäen, kun jyrsimen kosketuskulma on tunnettu. Suuri aksiaalinen ja pieni säteittäinen lastuamissyvyys verrattuna tavanomaisiin työstötekniikoihin. Näin saavutetaan suurempi lastuvirta korkeammalla lastuamisnopeudella ja pidempi työkalun kestoaika. Dynaamisella jyrsinnällä vältetään täyden uran jyrsintä ja siten lämmönmuodostus on vähäisempää ja työkalurikon vaara pieni.

8 Kosketuskulma määrää lastuamisnopeuden

9 Dynaamisen jyrsinnän edut Menetelmä sallii suuren lastuamisnopeuden sekä hammassyötön suuri lastuvirta lyhyemmät koneistusajat. Alhaiset lastuamisvoimat vähemmän työkalurikkoja prosessin luotettavuus työviihtyvyys Käytetään jyrsimen lastuavan särmän koko pituutta, lämpö suurelle alalle jopa 10 kertaa pidempi työkalun kesto pienemmät työkalukustannukset. Useimmiten voidaan valita pienempi halkaisija jyrsimelle edullisempi työkalu pienemmät työkalukustannukset.

10 Dynaamisen jyrsinnän aiemmat haasteet Ei ollut saatavissa tarpeeksi pitkiä jyrsimiä. Nyt markkinoilla uusia pitkiä työkaluja, joissa pitkä lastu-ura ja vahva ydin. (Solid 2 sarja,553,554) Lastunpoisto-ongelmat. Uusissa jyrsimissä lastunmurtajat. Vaikea NC-ohjelmointi. Cam-ohjelmistot parantuneet ja tukevat dynaamista jyrsintää.

11 Dynaamista jyrsintää tukevat Cam-ohjelmistot Mastercam = Dynamic milling Edgecam = Vaveform / rouhinta offset Gibbscam = Volumill UG-Nx = Volumill Esprite = Profitmilling Surfcam = Truemill

12 Cam-ohjelman merkitys on yhä tärkeämpi, jotta se luo OIKEAT työstöradat.

13 Ei tarvita huippukonetta Modig MD Heidenhein 420 HSK63A kartio

14 Uusi JS554L esimerkit JS 554L Teräs Filmi JS 554L Teräs Filmi JS 554L Tasku Filmi JS 554L Ruost. teräs Filmi JS 554L Ruost. teräsfilmi Yhteenveto: Näillä uusilla geometrioilla saavutetaan aivan uusia koneistusmahdollisuuksia.

15 Uusi JS 554L, pieni halkaisija, esimerkki JS 553L 2mm Filmi JS 554L 3mm Filmi JS 554L 6mm Filmi JS 554L 4mm Suora ura 6mm Filmi JS 554L 6mm Suora ura 10mm Filmi Yhteenveto: Näin koneistamalla on suuret mahdollisuudet säästää aikaa ja rahaa sekä saavuttaa luotettavat koneistusolosuhteet jopa pienillä jyrsinhalkaisijoilla!

16 Koneistus matalalla kierrosnopeudella, esimerkki: JS mm suuri syöttö Filmi JS mm Ae 2mm Filmi JS mm Ae 3mm Filmi JS mm Ae 4mm Filmi JS 554 Perinteinen menetelmä Filmi Yhteenveto: Menetelmä hyödynnettävissä myös koneissa, joiden kierrosluku on matala. Näin koneistamalla nämä koneet ovat myös kilpailukykyisiä.

17 Myötä- ja vastajyrsintä Myötäjyrsintä SS-2172 Vastajyrsintä SS-2172

18 Myötäjyrsintä Ruostumaton teräs Kon. aika 63min Myötä- ja vastajyrsintä Vastajyrsintä Ruostumaton teräs Kon. aika 63min

19 Myötä- ja vastajyrsinnän mahdollisuudet JS mm myötä myötä/vasta Filmi JS 554 6mm vakiopituinen Filmi JS 554 3mm Ruost. Teräs Filmi JS mm Ap 20 Ae 2 Filmi JS mm Ap 20 Ae 3 Filmi JS554 10mm Ap 20 Ae 4 Filmi JS554 10mm Ap 20 Ae 4 tuotannossa oleva tuote Filmi Yhteenveto: Näitä ominaisuuksia hyödyntämällä parantuu yrityksen kilpailukyky kilpailijoihin nähden.

20 JS 554L nyt myös lastunmurtajalla JS 554L 10mm ilman lastunmurtajaa Filmi JS 554L 10mm lastunmurtajalla Filmi Sivu / sivu Filmi JS 554L 6mm ilman ja lastunmurtajan kanssa Filmi JS 554L Optirough Filmi Yhteenveto: Lastunmurtaja ratkaisee lastunpoisto-ongelman.

21 Lähtökohta: Koneistus perinteisesti kuudessa eri vaiheessa. Nyt koneistus koneella, jossa BT40-kartio ja rpm. Ratkaisu: Varsijyrsimen vaihto. Tuplaydingeometria. Vahvempi ydin ja pitkä aksiaalinen lastuamissärmä, mahdollistaa koneistuksen kahdessa vaiheessa. JS 554L 20 mm lastunmurtajalla Filmi Tulos: Koneistusaika aiemmin 42 min. Case Koneistus dynaamisella jyrsinnällä 14 min!

22 (Filmi) Koneistus

23 Haluatteko opastusta dynaamisen jyrsinnän käyttöönotossa? Voimme auttaa esimerkiksi: Tuotannon kartoitus uusien menetelmien mahdollisuudet Työkalujen valinnassa Lastuamisarvojen ja -parametrien valinnassa Cam-ohjelman asetuksissa Ohjelmointiapua Ethän epäröi ottaa yhteyttä meihin! Seco Tools Oy
