Litteä Floormaster DVPA

Transkriptio

1 Litteä Floormaster DVPA Floormaster DVPA on litteä tuloilmalaite, joka on tarkoitettu asennettavaksi lattialle, seinän viereen. Laite on tarkoitettu käytettäväksi syrjäyttävään ilmanjakoon Floormasterjärjestelmässä, joka takaa viihtyvyyden ja korkean ilmastointitehokkuuden. Floormaster-päätelaitteissa on ilmanjakojärjestelmä, joka koostuu pyöreästä, rei'itetystä jakopellistä, jonka päällä on mustasta polykarbonaatista valmistettu kennolevy. Tämän yhdistemän ansiosta ilma jakaantuu tasaisesti vaakasuuntaan etupellin läpi, jolloin heittopituus on lyhyt ja äänitaso erittäin matala. Pikavalinta Ilmavirta l/s äänitason ollessa Koko Korkeus Liitäntä 25 db(a) 30 db(a) 35 db(a) x x x x x Tuotetiedot 5 kokoa Erittäin matala äänitaso Tasainen heittokuvio (180 ) Lyhyt heittopituus Ulkopuolinen kanavaliitäntä (uros) Ilmavirran mittausyhde Sokkeli lisävarusteena Helppo huoltaa - ei varaosia Irrotettava etulevy Ei näkyviä ruuveja Tuotemerkintäesimerkki Floormaster DVPA (Koko 0715, korkeus 1000 mm, liitäntä ylhäältä, ilman asennettua sokkelia ja valkoinen vakioväri). Fläkt Woods 4836FI Oikeudet muutoksiin pidätetään.

2 Käyttöalue, äänitiedot Käyttöalue - Ilmavirta, viihtyvyysrajat, äänitaso Äänen tehotaso Äänen tehotasot oktaavikaistoittain saadaan lisäämällä taulukossa esitetty korjaus (etumerkkeineen) ylläolevan diagrammin ääniarvoon. Annetut äänitasot ovat voimassa huonevaimennuksella 4 db (huoneabsorptiopinta-ala 10 m 2 ). Keskitaajuus Hz DVPA Toleranssi +/ Äänenvaimennus Taulukosta ilmenee äänen tehotason ero kanavassa ja huoneessa desibeleinä. Suutinvaimennus on otettu huomioon. Yllä olevan taulukon tehotasot pätevät muuttumattomalla liitäntämitalla. DVPA koko Keskitaajuus Hz Fläkt Woods 4836FI Oikeudet muutoksiin pidätetään.

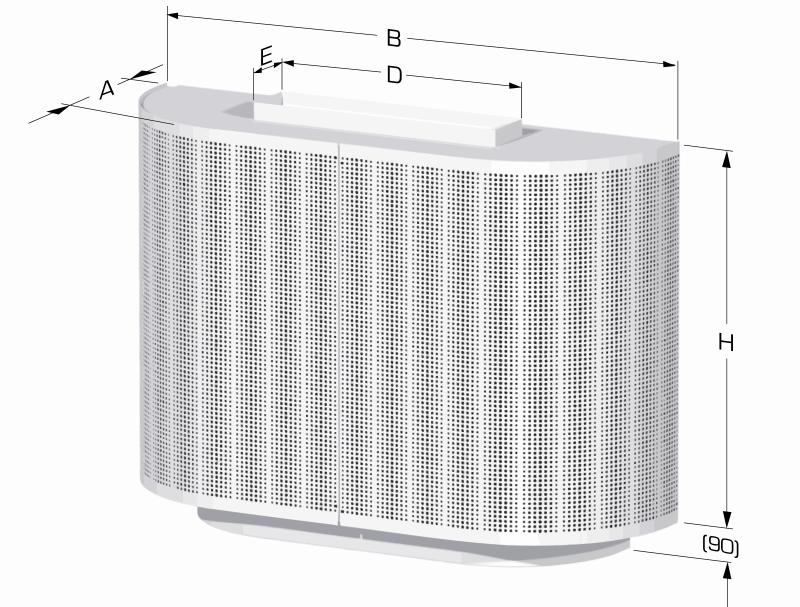

3 Mitta- ja painotiedot Koko D E H A B F Paino [mm] [mm] [mm] [mm] [mm] [mm] [kg] , , , , ,2 Fläkt Woods 4836FI Oikeudet muutoksiin pidätetään.

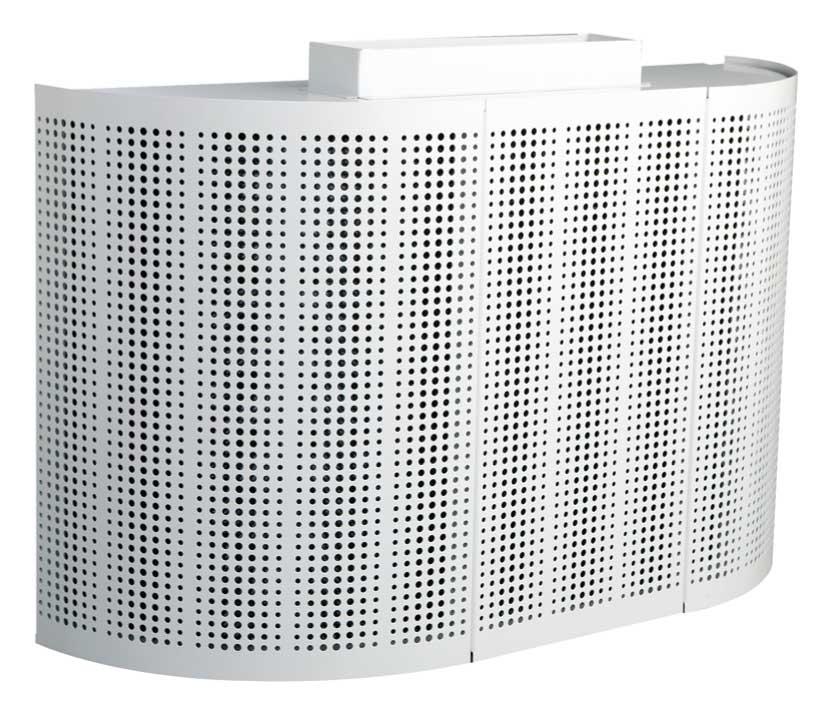

4 Tuotteen kokoonpano ja kuvaus Tuotteen kokoonpano Ohjeet Asennus-, säätö- ja huolto-ohjeet toimitetaan jokaisen tuotteen mukana. Ohjeet ovat saatavana myös internetissä sivuilta Tekniset tiedot ja mitoitus Tarkemmat mitoitukset voidaan suorittaa käyttämällä päätelaitteiden mitoitusohjelmaa ExSelAir. Lisätietoja lähimmästä myyntikonttorista. Sokkeli Rakenne ja toiminta Floormaster DVPA on litteä tuloilmalaite, joka on tarkoitettu asennettavaksi lattialle, seinän viereen. Laite on tarkoitettu käytettäväksi syrjäyttävään ilmanjakoon Floormaster-järjestelmässä, joka takaa viihtyvyyden ja korkean ilmastointitehokkuuden. Floormaster-päätelaitteissa on ilmanjakojärjestelmä, joka koostuu pyöreästä, rei'itetystä jakopellistä, jonka päällä on mustasta polykarbonaatista valmistettu kennolevy. Tämän yhdistemän ansiosta ilma jakaantuu tasaisesti vaakasuuntaan etupellin läpi, jolloin heittopituus on lyhyt ja äänitaso erittäin matala. Ilmanjakojärjestelmää ympäröi vaippa ja siihen päästään käsiksi irrottamalla laitteen etupelti. Floormaster päätelaitteet on helppo huoltaa ja varaosia ei tarvita. Materiaali ja pintakäsittely Laite on valmistettu kuumasinkitystä teräslevystä ja se on polttomaalattu, jolloin pinnan laatu on korkealuokkainen. Vakioväri on valkoinen RAL-9010, kiilto 30. Muita värejä saatavana tilauksesta. Litteän DVPA-laitteen kokojen 0306, 0410 ja 0715 toimitukseen kuuluvat pienet muovijalat laitteen alle. Näihin kokoihin voi tilata erikseen sokkelin lisäämällä sen tuotemerkintään. Kokoihin 1220 ja 1330 sokkeli on asennettu valmiiksi. Laitteen muotoa mukaileva sokkeli on 90 mm korkea. Se on valmistettu kuumasinkitystä teräslevystä ja polttomaalattu samanväriseksi kuin päätelaite. Huomaa, että laitetta, joka on tilattu ja toimitettu sokkelilla, ei voida varustaa säädettävillä jaloilla. Verhopelti DVPZ-01 DVPA ko'oille 0306, 0410 ja 0715 on olemassa päätelaitteen muotoinen, teleskooppinen verhopelti, jonka pituus on Verhopelti on polttomaalattu samanväriseksi kuin päätelaite. Fläkt Woods 4836FI Oikeudet muutoksiin pidätetään.
