1 ASENNUS- JA KÄYTTÖOHJE Savukaasupuhallin TH, TH2 ja TH3

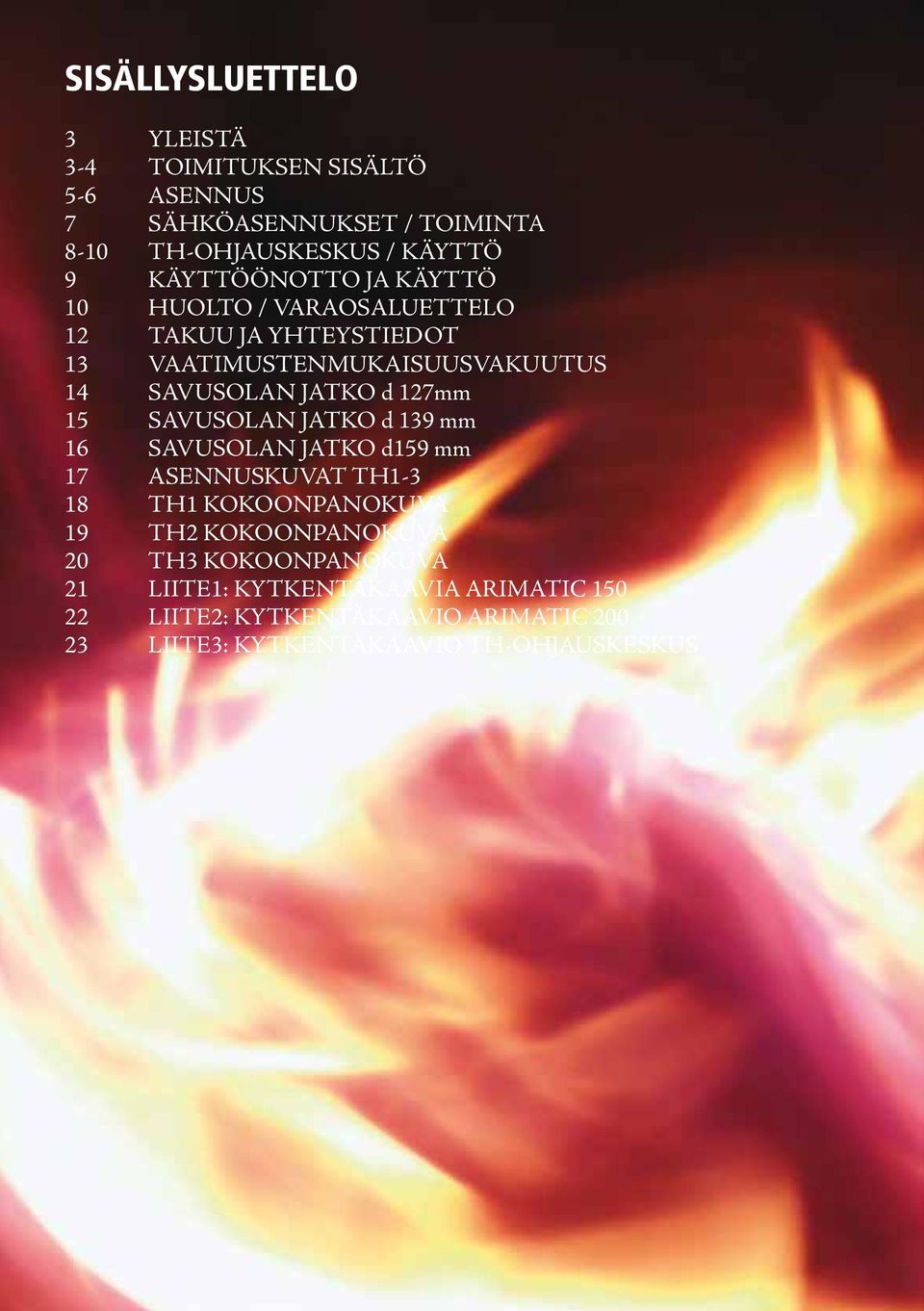

2 SISÄLLYSLUETTELO 3 YLEISTÄ 3- TOIMITUKSEN SISÄLTÖ 5-6 ASENNUS 7 SÄHKÖASENNUKSET / TOIMINTA 8-0 TH-OHJAUSKESKUS / KÄYTTÖ 9 KÄYTTÖÖNOTTO JA KÄYTTÖ 0 HUOLTO / VARAOSALUETTELO 2 TAKUU JA YHTEYSTIEDOT 3 VAATIMUSTENMUKAISUUSVAKUUTUS SAVUSOLAN JATKO d 27mm 5 SAVUSOLAN JATKO d 39 mm 6 SAVUSOLAN JATKO d59 mm 7 ASENNUSKUVAT TH-3 8 TH KOKOONPANOKUVA 9 TH2 KOKOONPANOKUVA 20 TH3 KOKOONPANOKUVA 2 LIITE: KYTKENTÄKAAVIA ARIMATIC LIITE2: KYTKENTÄKAAVIO ARIMATIC LIITE3: KYTKENTÄKAAVIO TH-OHJAUSKESKUS 2

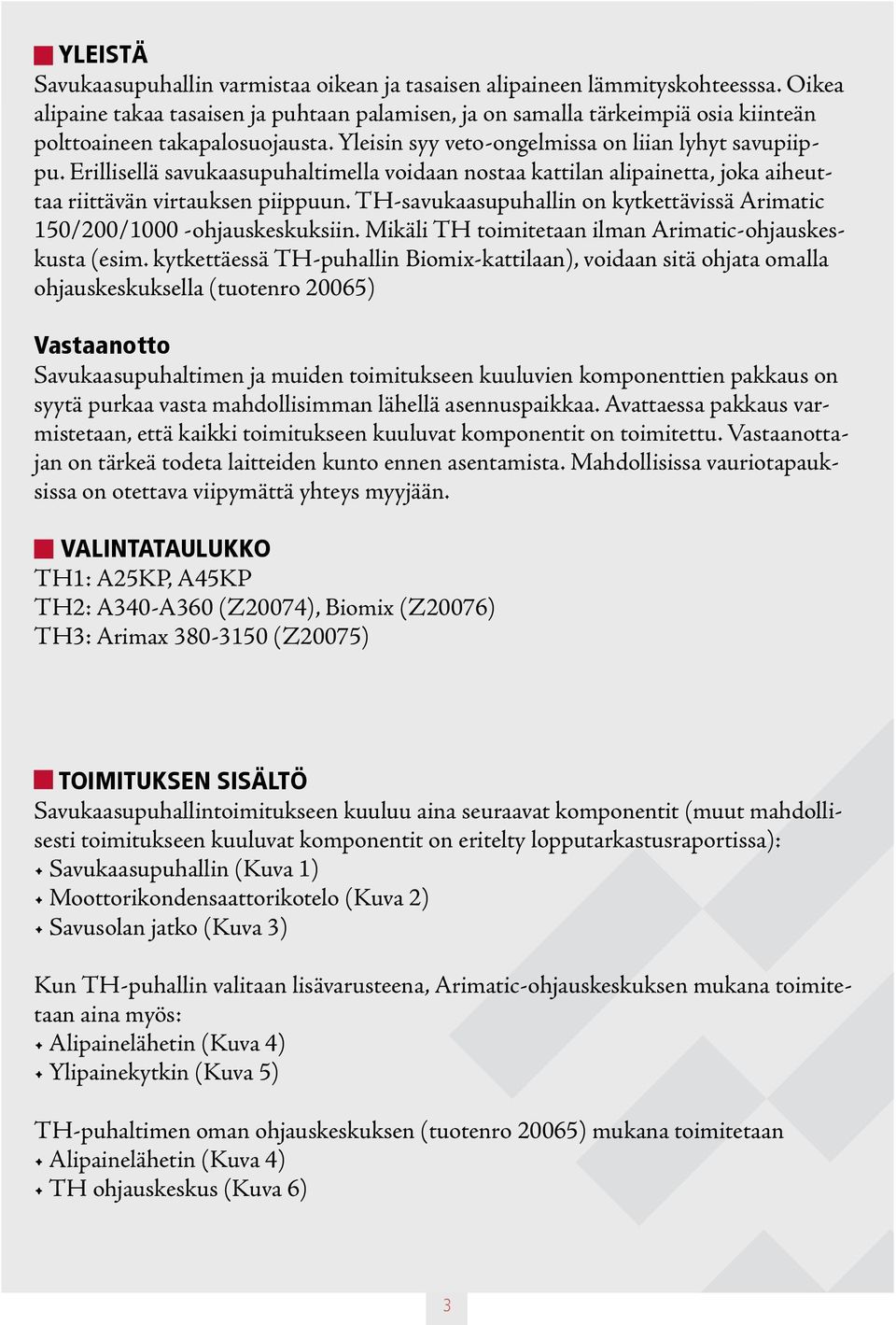

3 YLEISTÄ Savukaasupuhallin varmistaa oikean ja tasaisen alipaineen lämmityskohteesssa. Oikea alipaine takaa tasaisen ja puhtaan palamisen, ja on samalla tärkeimpiä osia kiinteän polttoaineen takapalosuojausta. Yleisin syy veto-ongelmissa on liian lyhyt savupiippu. Erillisellä savukaasupuhaltimella voidaan nostaa kattilan alipainetta, joka aiheuttaa riittävän virtauksen piippuun. TH-savukaasupuhallin on kytkettävissä Arimatic 50/200/000 -ohjauskeskuksiin. Mikäli TH toimitetaan ilman Arimatic-ohjauskeskusta (esim. kytkettäessä TH-puhallin Biomix-kattilaan), voidaan sitä ohjata omalla ohjauskeskuksella (tuotenro 20065) Vastaanotto Savukaasupuhaltimen ja muiden toimitukseen kuuluvien komponenttien pakkaus on syytä purkaa vasta mahdollisimman lähellä asennuspaikkaa. Avattaessa pakkaus varmistetaan, että kaikki toimitukseen kuuluvat komponentit on toimitettu. Vastaanottajan on tärkeä todeta laitteiden kunto ennen asentamista. Mahdollisissa vauriotapauksissa on otettava viipymättä yhteys myyjään. VALINTATAULUKKO TH: A25KP, A5KP TH2: A30-A360 (Z2007), Biomix (Z20076) TH3: Arimax (Z20075) TOIMITUKSEN SISÄLTÖ Savukaasupuhallintoimitukseen kuuluu aina seuraavat komponentit (muut mahdollisesti toimitukseen kuuluvat komponentit on eritelty lopputarkastusraportissa): Savukaasupuhallin (Kuva ) Moottorikondensaattorikotelo (Kuva 2) Savusolan jatko (Kuva 3) Kun TH-puhallin valitaan lisävarusteena, Arimatic-ohjauskeskuksen mukana toimitetaan aina myös: Alipainelähetin (Kuva ) Ylipainekytkin (Kuva 5) TH-puhaltimen oman ohjauskeskuksen (tuotenro 20065) mukana toimitetaan Alipainelähetin (Kuva ) TH ohjauskeskus (Kuva 6) 3

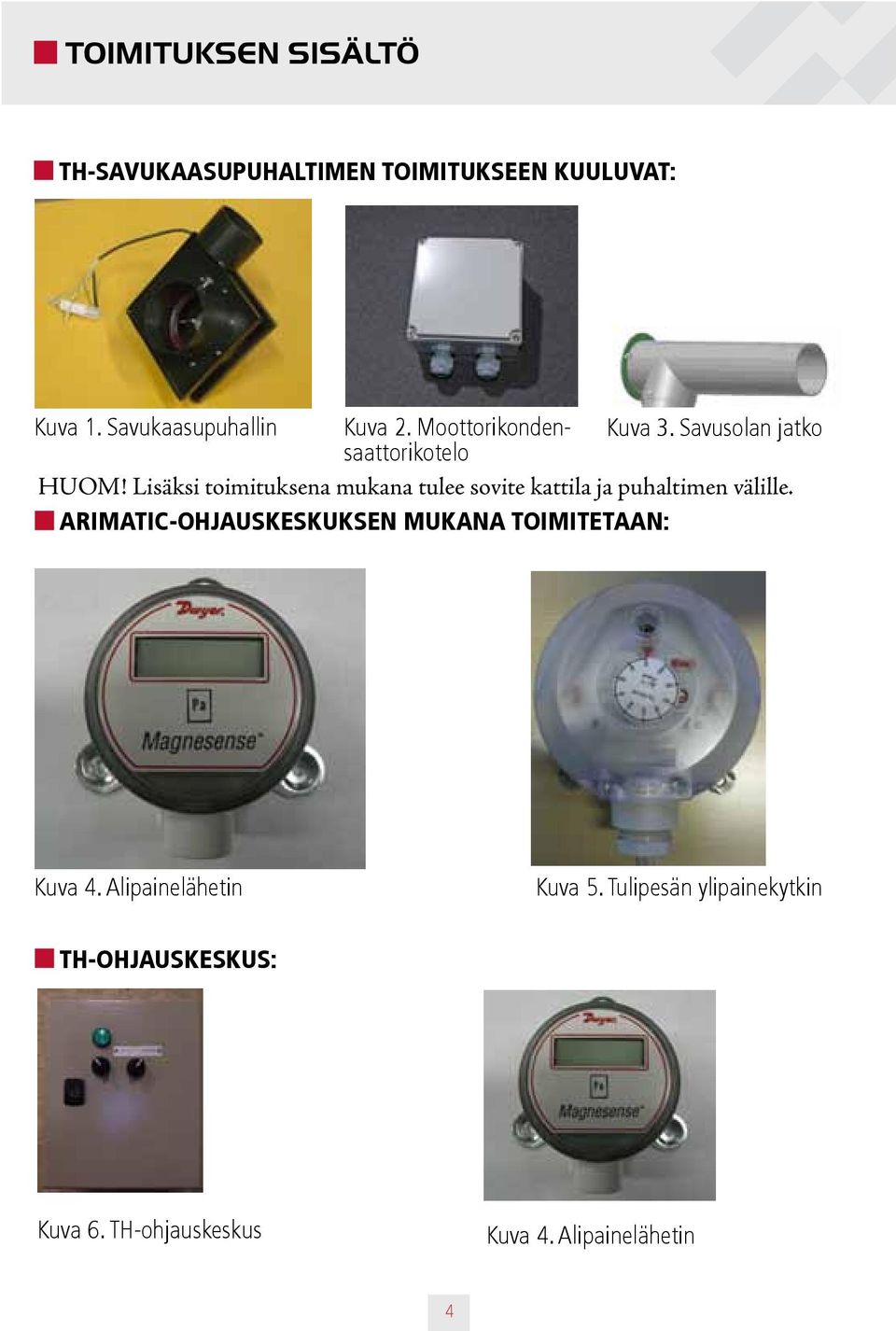

4 TOIMITUKSEN SISÄLTÖ TH-SAVUKAASUPUHALTIMEN TOIMITUKSEEN KUULUVAT: Kuva. Savukaasupuhallin Kuva 2. Moottorikondensaattorikotelo Kuva 3. Savusolan jatko HUOM! Lisäksi toimituksena mukana tulee sovite kattila ja puhaltimen välille. ARIMATIC-OHJAUSKESKUKSEN MUKANA TOIMITETAAN: Kuva. Alipainelähetin Kuva 5. Tulipesän ylipainekytkin TH-OHJAUSKESKUS: Kuva 6. TH-ohjauskeskus Kuva. Alipainelähetin

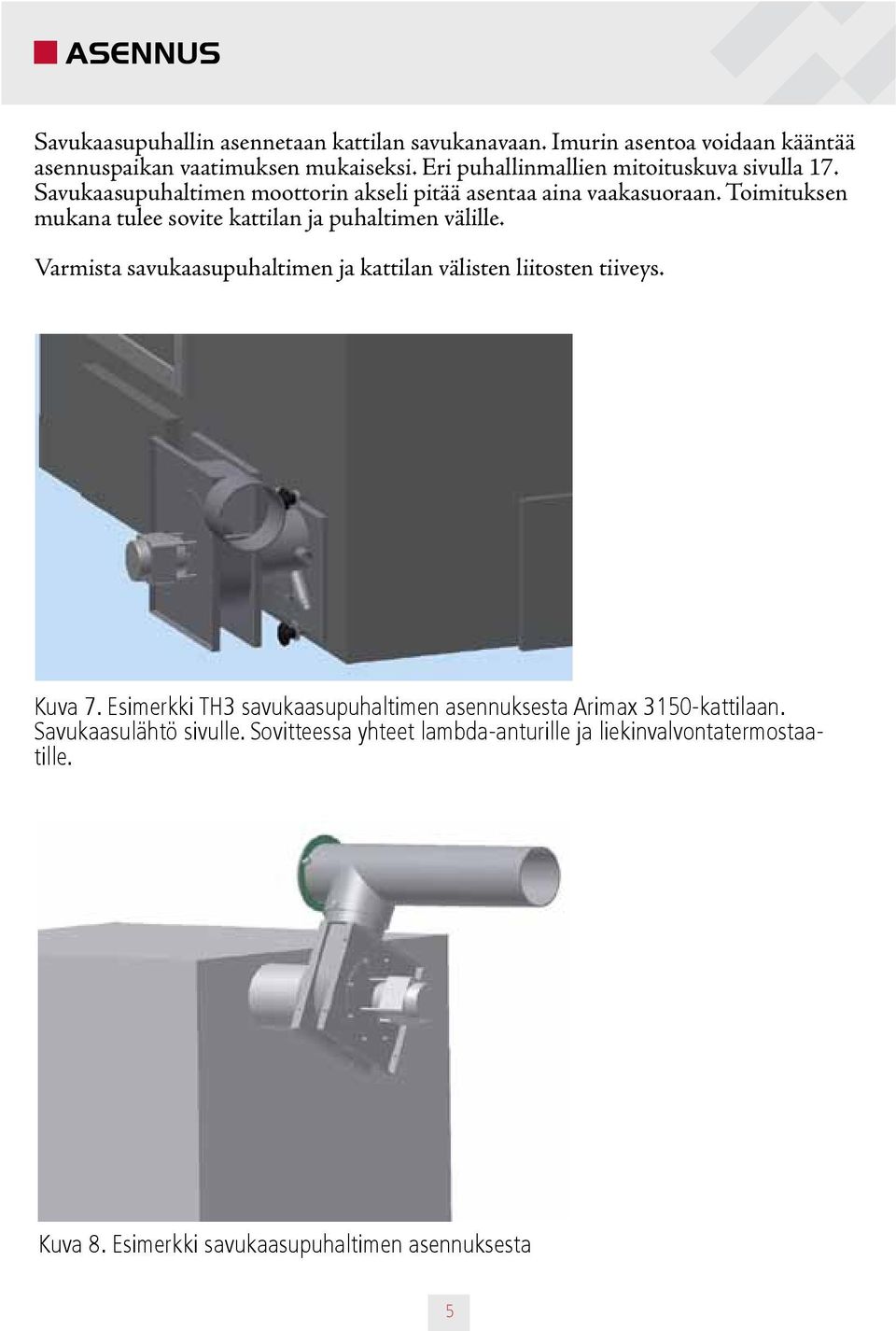

5 ASENNUS Savukaasupuhallin asennetaan kattilan savukanavaan. Imurin asentoa voidaan kääntää asennuspaikan vaatimuksen mukaiseksi. Eri puhallinmallien mitoituskuva sivulla 7. Savukaasupuhaltimen moottorin akseli pitää asentaa aina vaakasuoraan. Toimituksen mukana tulee sovite kattilan ja puhaltimen välille. Varmista savukaasupuhaltimen ja kattilan välisten liitosten tiiveys. Kuva 7. Esimerkki TH3 savukaasupuhaltimen asennuksesta Arimax 350-kattilaan. Savukaasulähtö sivulle. Sovitteessa yhteet lambda-anturille ja liekinvalvontatermostaatille. Kuva 8. Esimerkki savukaasupuhaltimen asennuksesta 5

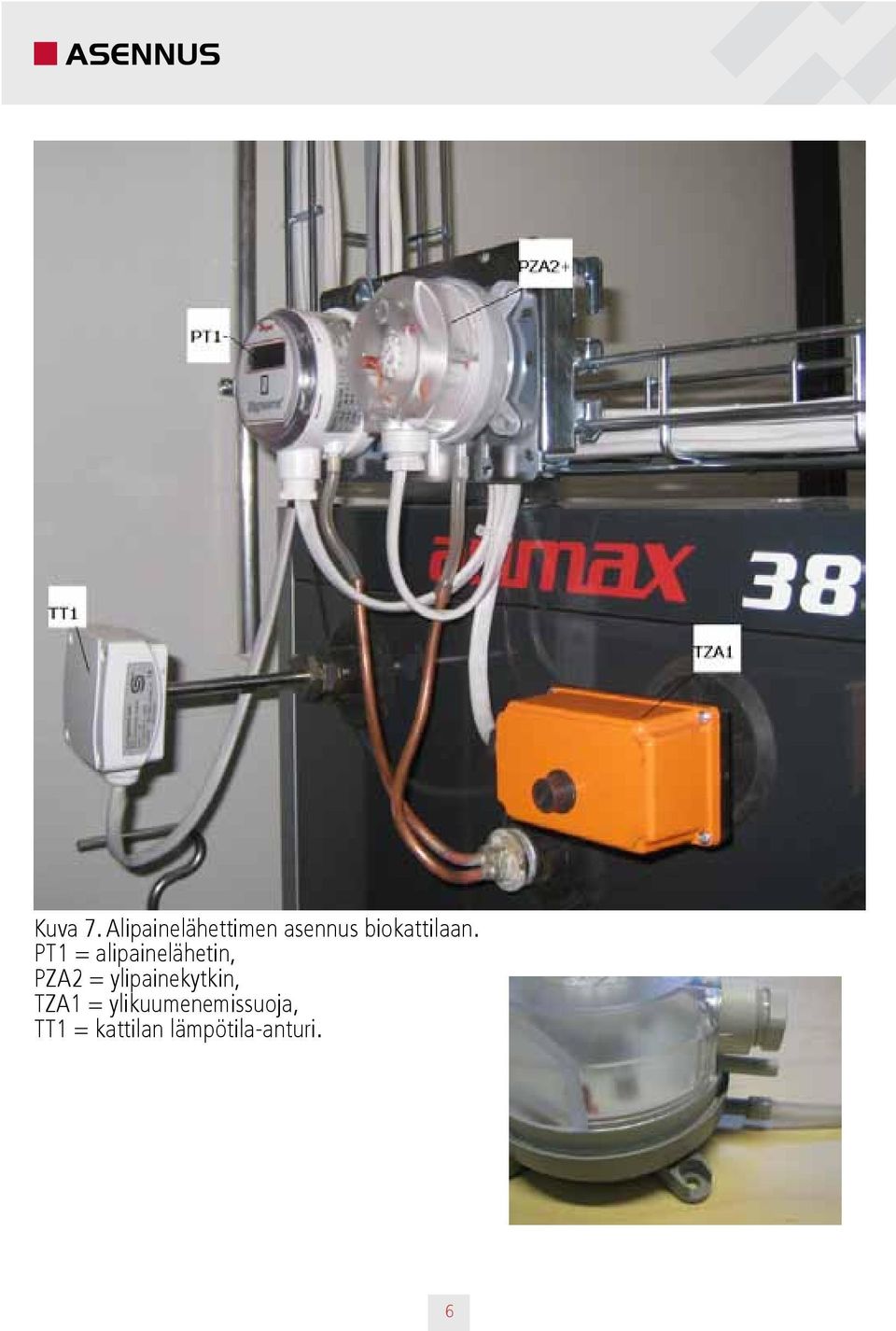

6 ASENNUS Kuva 7. Alipainelähettimen asennus biokattilaan. PT = alipainelähetin, PZA2 = ylipainekytkin, TZA = ylikuumenemissuoja, TT = kattilan lämpötila-anturi. 6

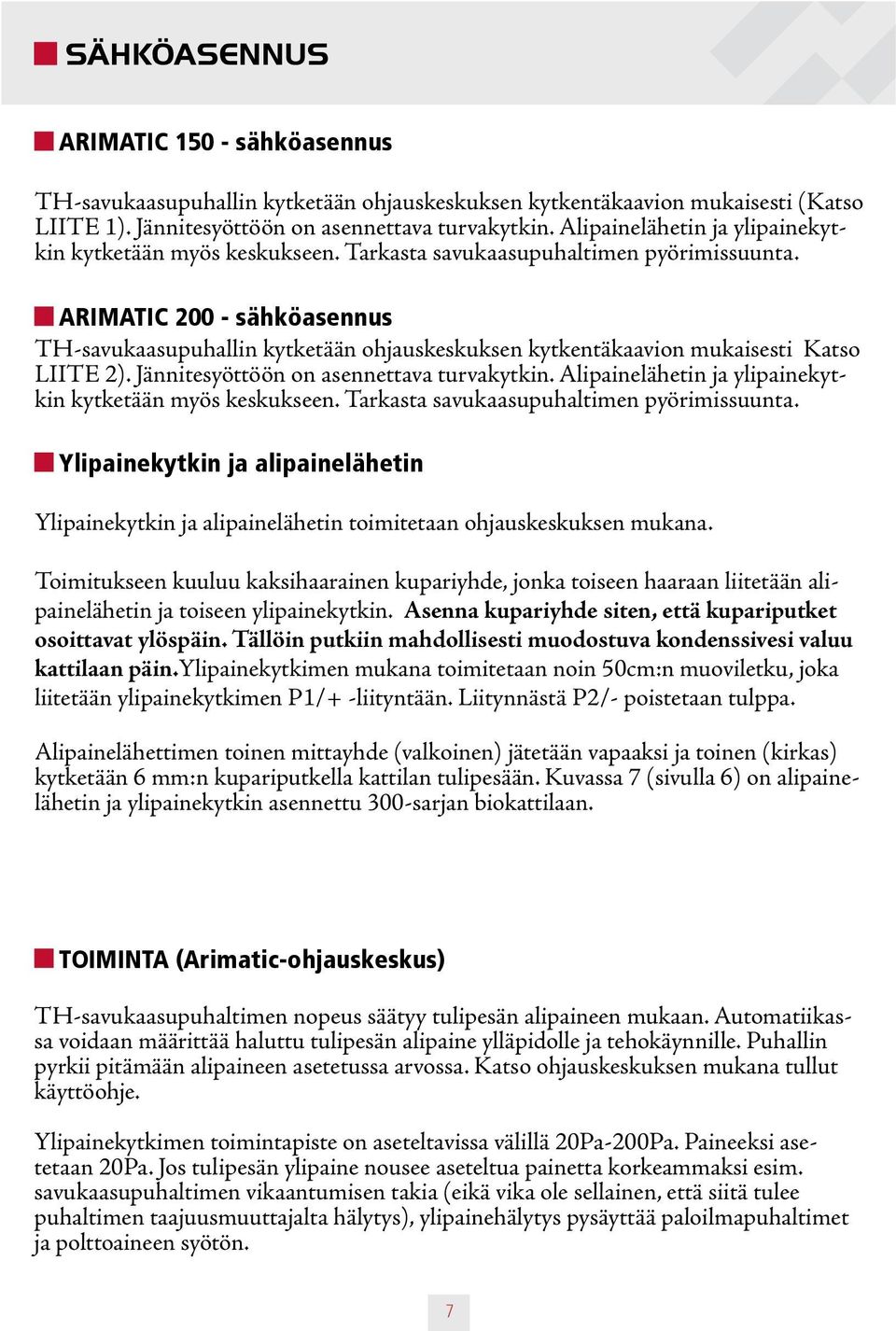

7 SÄHKÖASENNUS ARIMATIC 50 - sähköasennus TH-savukaasupuhallin kytketään ohjauskeskuksen kytkentäkaavion mukaisesti (Katso LIITE ). Jännitesyöttöön on asennettava turvakytkin. Alipainelähetin ja ylipainekytkin kytketään myös keskukseen. Tarkasta savukaasupuhaltimen pyörimissuunta. ARIMATIC sähköasennus TH-savukaasupuhallin kytketään ohjauskeskuksen kytkentäkaavion mukaisesti Katso LIITE 2). Jännitesyöttöön on asennettava turvakytkin. Alipainelähetin ja ylipainekytkin kytketään myös keskukseen. Tarkasta savukaasupuhaltimen pyörimissuunta. Ylipainekytkin ja alipainelähetin Ylipainekytkin ja alipainelähetin toimitetaan ohjauskeskuksen mukana. Toimitukseen kuuluu kaksihaarainen kupariyhde, jonka toiseen haaraan liitetään alipainelähetin ja toiseen ylipainekytkin. Asenna kupariyhde siten, että kupariputket osoittavat ylöspäin. Tällöin putkiin mahdollisesti muodostuva kondenssivesi valuu kattilaan päin.ylipainekytkimen mukana toimitetaan noin 50cm:n muoviletku, joka liitetään ylipainekytkimen P/+ -liityntään. Liitynnästä P2/- poistetaan tulppa. Alipainelähettimen toinen mittayhde (valkoinen) jätetään vapaaksi ja toinen (kirkas) kytketään 6 mm:n kupariputkella kattilan tulipesään. Kuvassa 7 (sivulla 6) on alipainelähetin ja ylipainekytkin asennettu 300-sarjan biokattilaan. TOIMINTA (Arimatic-ohjauskeskus) TH-savukaasupuhaltimen nopeus säätyy tulipesän alipaineen mukaan. Automatiikassa voidaan määrittää haluttu tulipesän alipaine ylläpidolle ja tehokäynnille. Puhallin pyrkii pitämään alipaineen asetetussa arvossa. Katso ohjauskeskuksen mukana tullut käyttöohje. Ylipainekytkimen toimintapiste on aseteltavissa välillä 20Pa-200Pa. Paineeksi asetetaan 20Pa. Jos tulipesän ylipaine nousee aseteltua painetta korkeammaksi esim. savukaasupuhaltimen vikaantumisen takia (eikä vika ole sellainen, että siitä tulee puhaltimen taajuusmuuttajalta hälytys), ylipainehälytys pysäyttää paloilmapuhaltimet ja polttoaineen syötön. 7

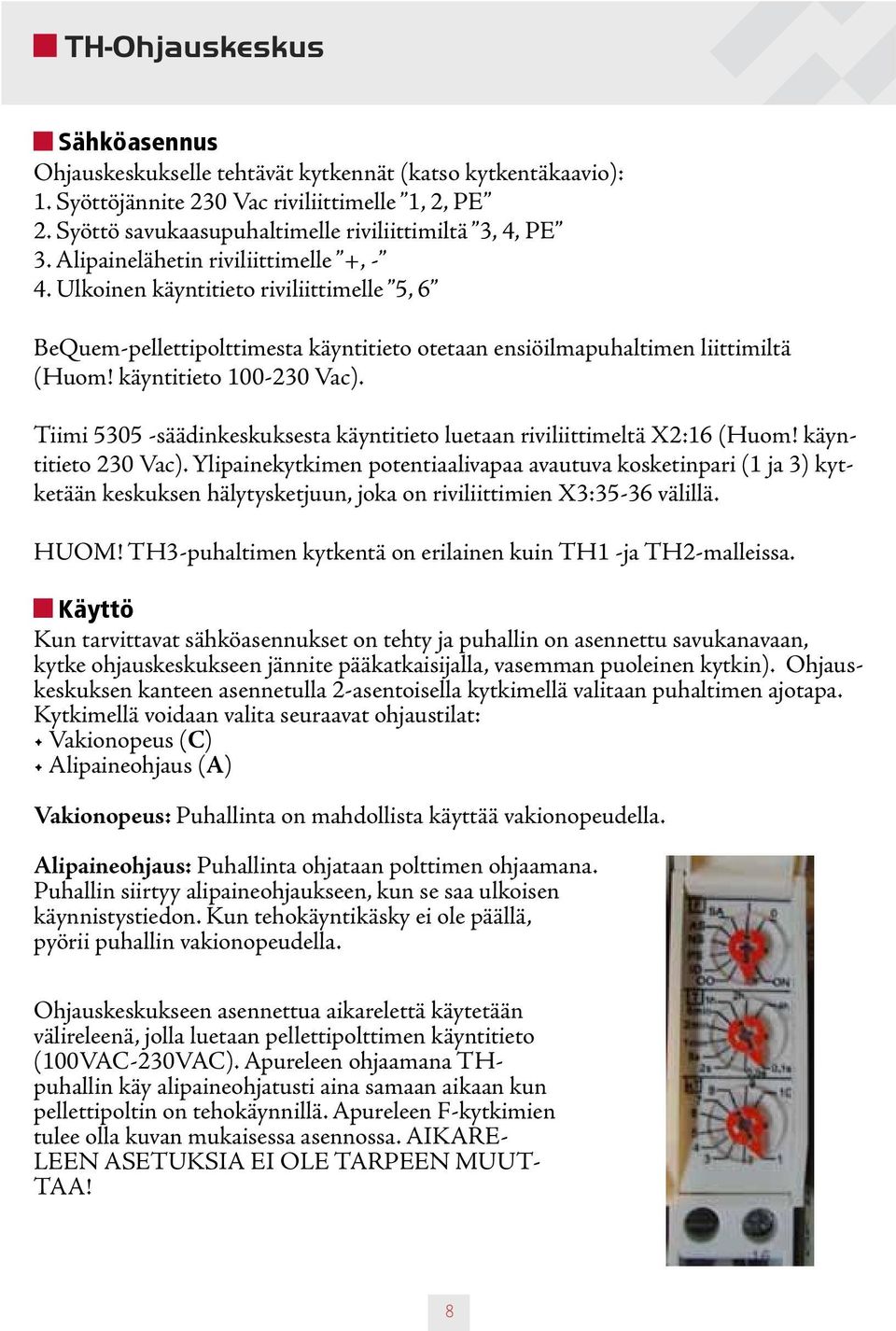

8 TH-Ohjauskeskus Sähköasennus Ohjauskeskukselle tehtävät kytkennät (katso kytkentäkaavio):. Syöttöjännite 230 Vac riviliittimelle, 2, PE 2. Syöttö savukaasupuhaltimelle riviliittimiltä 3,, PE 3. Alipainelähetin riviliittimelle +, -. Ulkoinen käyntitieto riviliittimelle 5, 6 BeQuem-pellettipolttimesta käyntitieto otetaan ensiöilmapuhaltimen liittimiltä (Huom! käyntitieto Vac). Tiimi säädinkeskuksesta käyntitieto luetaan riviliittimeltä X2:6 (Huom! käyntitieto 230 Vac). Ylipainekytkimen potentiaalivapaa avautuva kosketinpari ( ja 3) kytketään keskuksen hälytysketjuun, joka on riviliittimien X3:35-36 välillä. HUOM! TH3-puhaltimen kytkentä on erilainen kuin TH -ja TH2-malleissa. Käyttö Kun tarvittavat sähköasennukset on tehty ja puhallin on asennettu savukanavaan, kytke ohjauskeskukseen jännite pääkatkaisijalla, vasemman puoleinen kytkin). Ohjauskeskuksen kanteen asennetulla 2-asentoisella kytkimellä valitaan puhaltimen ajotapa. Kytkimellä voidaan valita seuraavat ohjaustilat: Vakionopeus (C) Alipaineohjaus (A) Vakionopeus: Puhallinta on mahdollista käyttää vakionopeudella. Alipaineohjaus: Puhallinta ohjataan polttimen ohjaamana. Puhallin siirtyy alipaineohjaukseen, kun se saa ulkoisen käynnistystiedon. Kun tehokäyntikäsky ei ole päällä, pyörii puhallin vakionopeudella. Ohjauskeskukseen asennettua aikarelettä käytetään välireleenä, jolla luetaan pellettipolttimen käyntitieto (00VAC-230VAC). Apureleen ohjaamana THpuhallin käy alipaineohjatusti aina samaan aikaan kun pellettipoltin on tehokäynnillä. Apureleen F-kytkimien tulee olla kuvan mukaisessa asennossa. AIKARE- LEEN ASETUKSIA EI OLE TARPEEN MUUT- TAA! 8

9 TH-Ohjauskeskus Taajuusmuuttajan operointipaneelin käyttö MODE-painike. Siirrytään toimintotilasta toiseen. Käytössä olevan toimintatilan toimintatilan osoittaa numeronäytön alapuolella olevat seitsemän lediä: FREF, FOUT, IOUT, MNTR, F/R, LO/RE, PRGM. Jos MODE-painiketta painetaan ennen Enter-painiketta, ei muutoksia tallenneta. YLÖS-painike. Kun ollaan muuttamassa asetusarvoa, painikkeella kasvatetaan asetusarvoa. Jos ollaan parametrilistassa, liikutaan listassa ylöspäin. ALAS-painike. Pienentää asetusarvoa. Jos ollaan parametrilistassa, voidaan liikkua listalla alaspäin. ENTER-painike. Parametrilistassa päästään muuttamaan haluttua parametria painamalla Enter-painiketta, Jos parametrin arvoa muutetaan, ENTER-painikkeella vahvistetaan uusi arvo. RUN-painike. Käynnistää moottorin. STOP/RESET-painike. Pysäyttää moottorin. 9

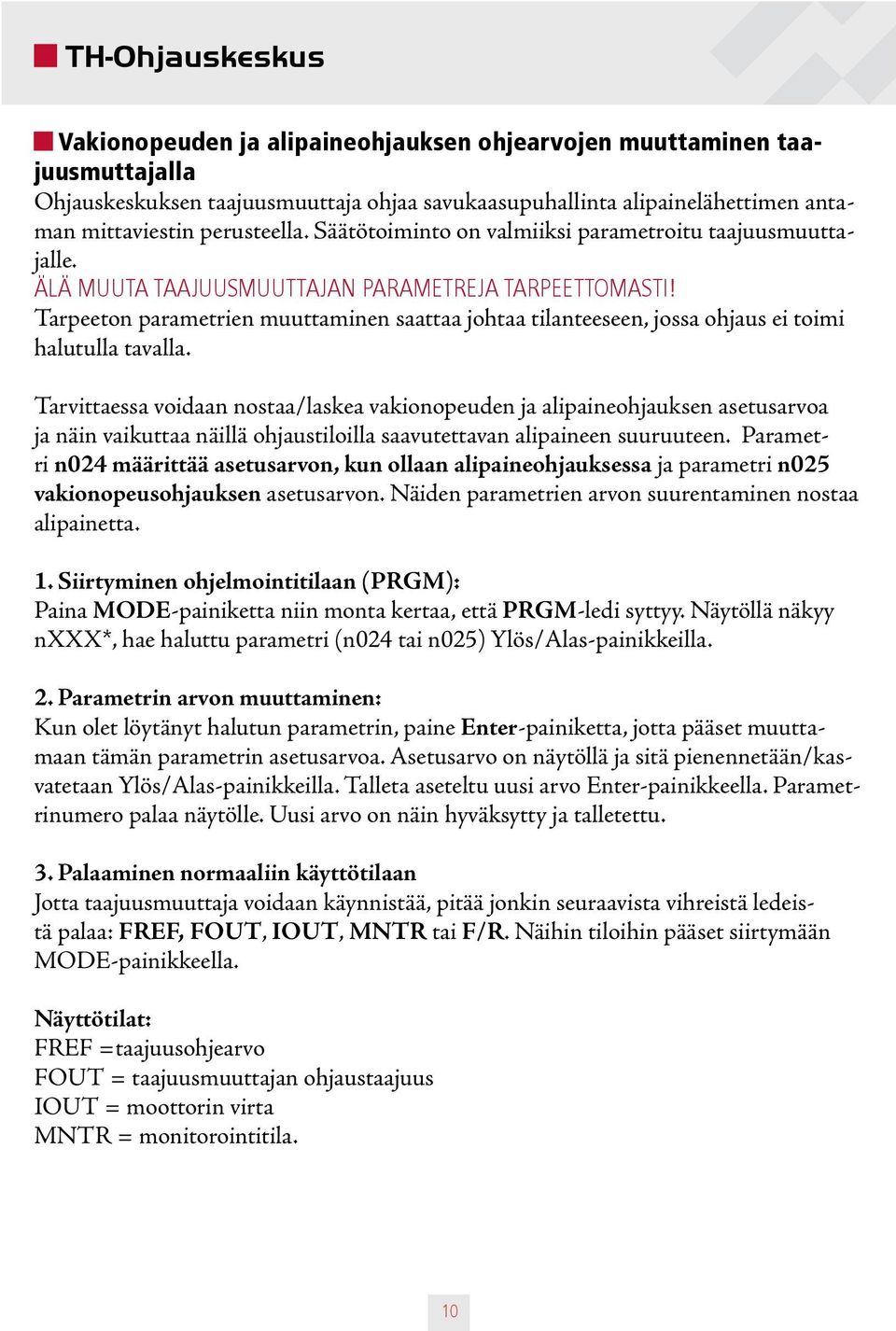

10 TH-Ohjauskeskus Vakionopeuden ja alipaineohjauksen ohjearvojen muuttaminen taajuusmuttajalla Ohjauskeskuksen taajuusmuuttaja ohjaa savukaasupuhallinta alipainelähettimen antaman mittaviestin perusteella. Säätötoiminto on valmiiksi parametroitu taajuusmuuttajalle. ÄLÄ MUUTA TAAJUUSMUUTTAJAN PARAMETREJA TARPEETTOMASTI! Tarpeeton parametrien muuttaminen saattaa johtaa tilanteeseen, jossa ohjaus ei toimi halutulla tavalla. Tarvittaessa voidaan nostaa/laskea vakionopeuden ja alipaineohjauksen asetusarvoa ja näin vaikuttaa näillä ohjaustiloilla saavutettavan alipaineen suuruuteen. Parametri n02 määrittää asetusarvon, kun ollaan alipaineohjauksessa ja parametri n025 vakionopeusohjauksen asetusarvon. Näiden parametrien arvon suurentaminen nostaa alipainetta.. Siirtyminen ohjelmointitilaan (PRGM): Paina MODE-painiketta niin monta kertaa, että PRGM-ledi syttyy. Näytöllä näkyy nxxx*, hae haluttu parametri (n02 tai n025) Ylös/Alas-painikkeilla. 2. Parametrin arvon muuttaminen: Kun olet löytänyt halutun parametrin, paine Enter-painiketta, jotta pääset muuttamaan tämän parametrin asetusarvoa. Asetusarvo on näytöllä ja sitä pienennetään/kasvatetaan Ylös/Alas-painikkeilla. Talleta aseteltu uusi arvo Enter-painikkeella. Parametrinumero palaa näytölle. Uusi arvo on näin hyväksytty ja talletettu. 3. Palaaminen normaaliin käyttötilaan Jotta taajuusmuuttaja voidaan käynnistää, pitää jonkin seuraavista vihreistä ledeistä palaa: FREF, FOUT, IOUT, MNTR tai F/R. Näihin tiloihin pääset siirtymään MODE-painikkeella. Näyttötilat: FREF =taajuusohjearvo FOUT = taajuusmuuttajan ohjaustaajuus IOUT = moottorin virta MNTR = monitorointitila. 0

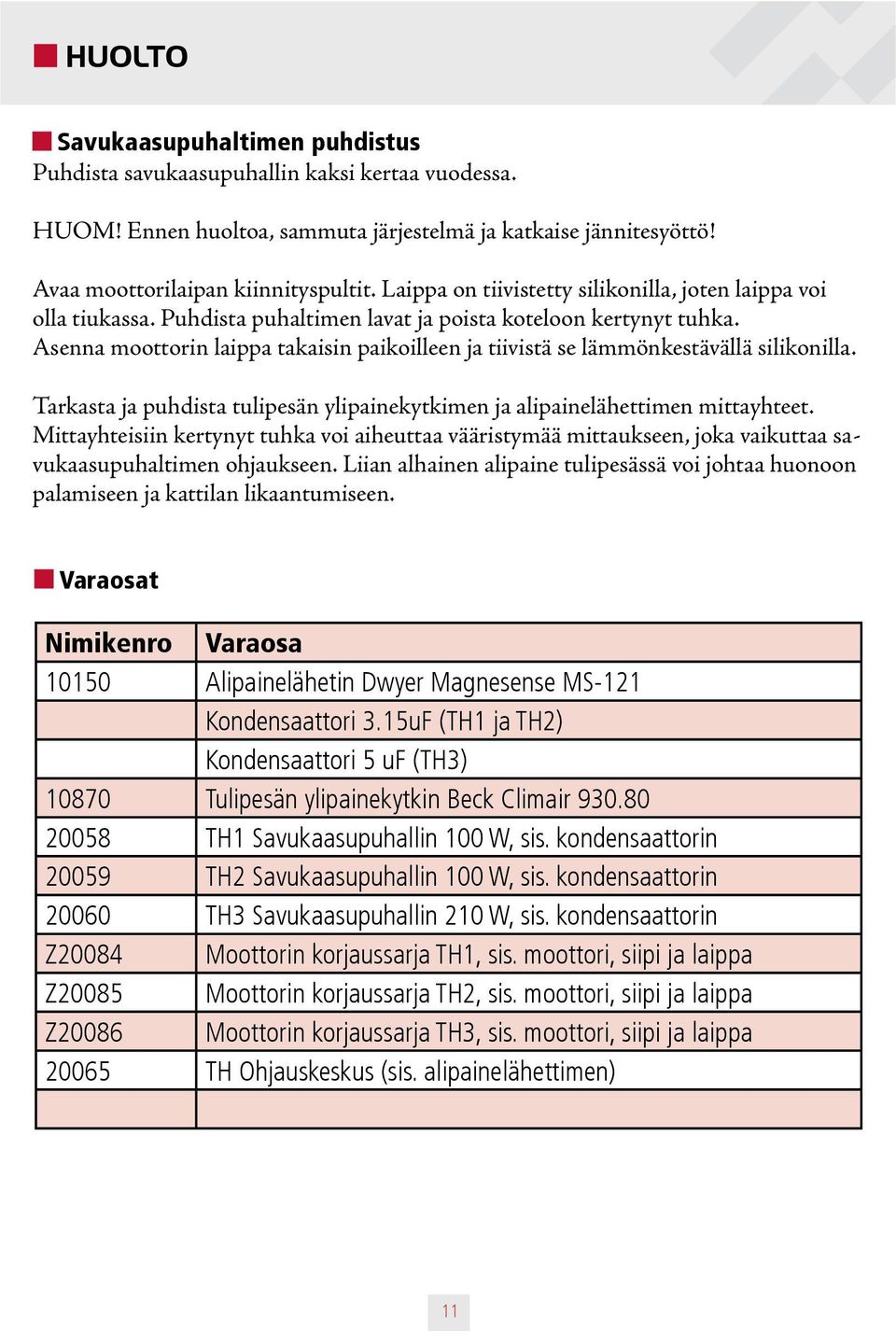

11 HUOLTO Savukaasupuhaltimen puhdistus Puhdista savukaasupuhallin kaksi kertaa vuodessa. HUOM! Ennen huoltoa, sammuta järjestelmä ja katkaise jännitesyöttö! Avaa moottorilaipan kiinnityspultit. Laippa on tiivistetty silikonilla, joten laippa voi olla tiukassa. Puhdista puhaltimen lavat ja poista koteloon kertynyt tuhka. Asenna moottorin laippa takaisin paikoilleen ja tiivistä se lämmönkestävällä silikonilla. Tarkasta ja puhdista tulipesän ylipainekytkimen ja alipainelähettimen mittayhteet. Mittayhteisiin kertynyt tuhka voi aiheuttaa vääristymää mittaukseen, joka vaikuttaa savukaasupuhaltimen ohjaukseen. Liian alhainen alipaine tulipesässä voi johtaa huonoon palamiseen ja kattilan likaantumiseen. Varaosat Nimikenro Varaosa 050 Alipainelähetin Dwyer Magnesense MS-2 Kondensaattori 3.5uF (TH ja TH2) Kondensaattori 5 uf (TH3) 0870 Tulipesän ylipainekytkin Beck Climair TH Savukaasupuhallin 00 W, sis. kondensaattorin TH2 Savukaasupuhallin 00 W, sis. kondensaattorin TH3 Savukaasupuhallin 20 W, sis. kondensaattorin Z2008 Moottorin korjaussarja TH, sis. moottori, siipi ja laippa Z20085 Moottorin korjaussarja TH2, sis. moottori, siipi ja laippa Z20086 Moottorin korjaussarja TH3, sis. moottori, siipi ja laippa TH Ohjauskeskus (sis. alipainelähettimen)

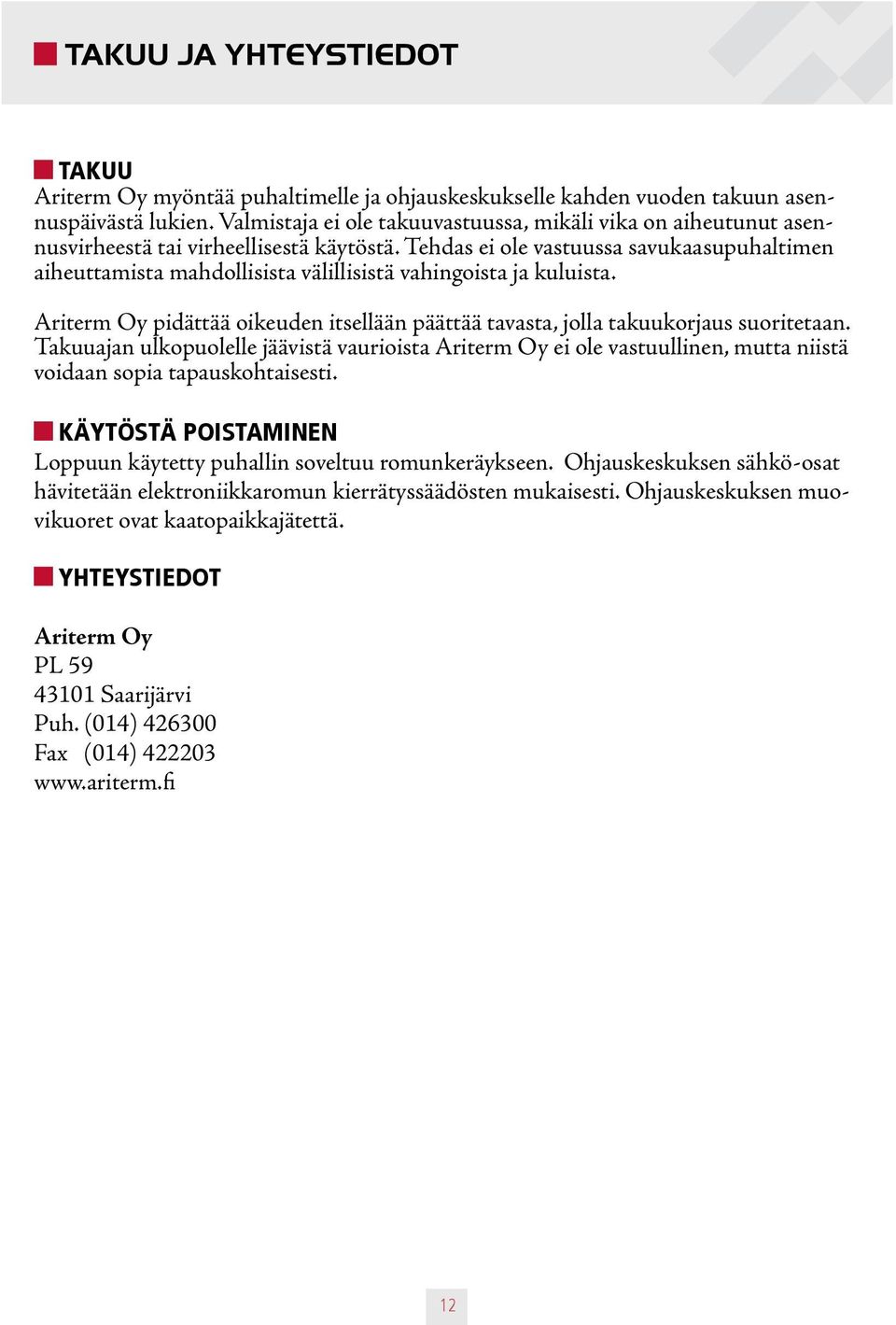

12 TAKUU JA YHTEYSTIEDOT TAKUU Ariterm Oy myöntää puhaltimelle ja ohjauskeskukselle kahden vuoden takuun asennuspäivästä lukien. Valmistaja ei ole takuuvastuussa, mikäli vika on aiheutunut asennusvirheestä tai virheellisestä käytöstä. Tehdas ei ole vastuussa savukaasupuhaltimen aiheuttamista mahdollisista välillisistä vahingoista ja kuluista. Ariterm Oy pidättää oikeuden itsellään päättää tavasta, jolla takuukorjaus suoritetaan. Takuuajan ulkopuolelle jäävistä vaurioista Ariterm Oy ei ole vastuullinen, mutta niistä voidaan sopia tapauskohtaisesti. KÄYTÖSTÄ POISTAMINEN Loppuun käytetty puhallin soveltuu romunkeräykseen. Ohjauskeskuksen sähkö-osat hävitetään elektroniikkaromun kierrätyssäädösten mukaisesti. Ohjauskeskuksen muovikuoret ovat kaatopaikkajätettä. YHTEYSTIEDOT Ariterm Oy PL Saarijärvi Puh. (0) Fax (0)

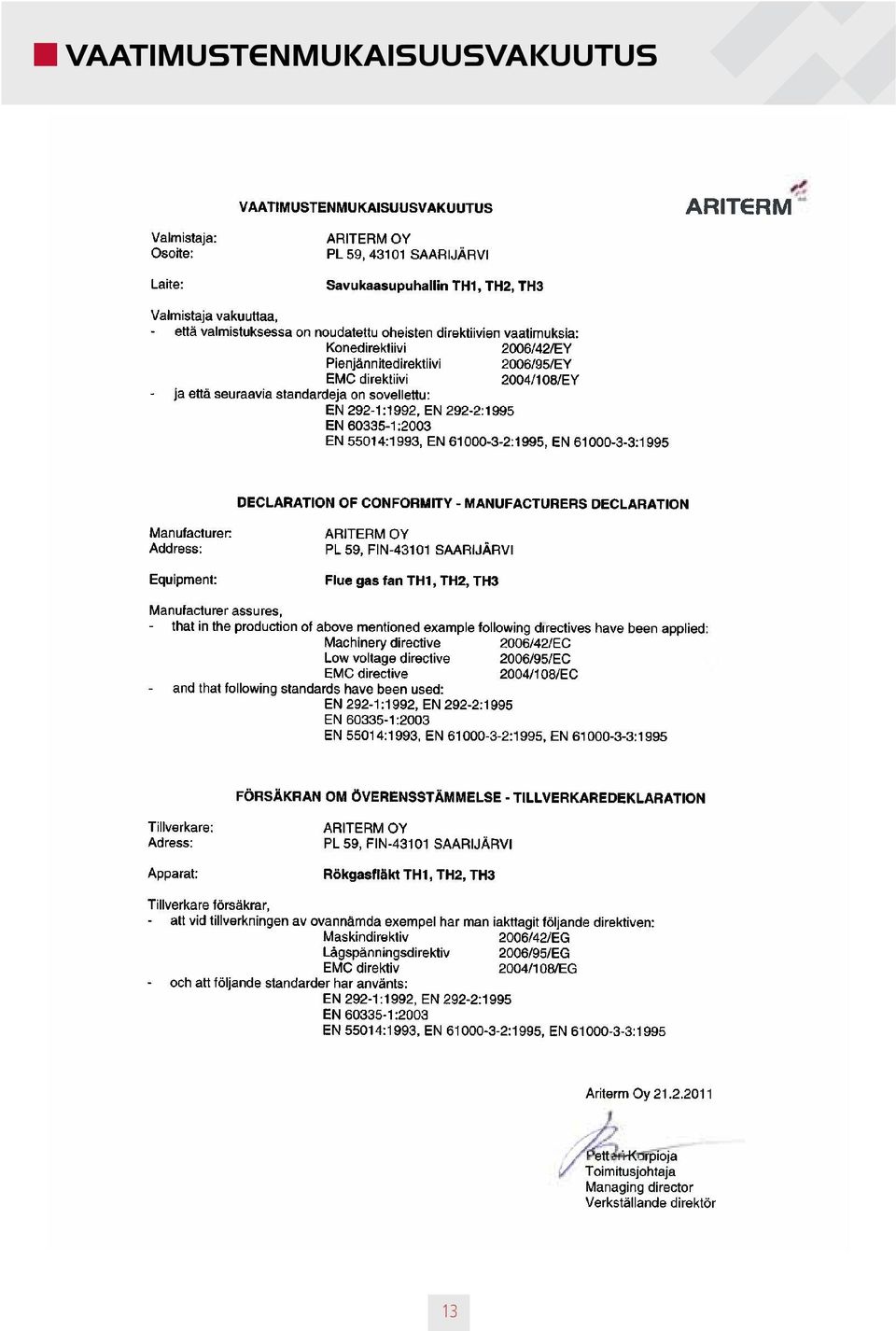

13 VAATIMUSTENMUKAISUUSVAKUUTUS 3

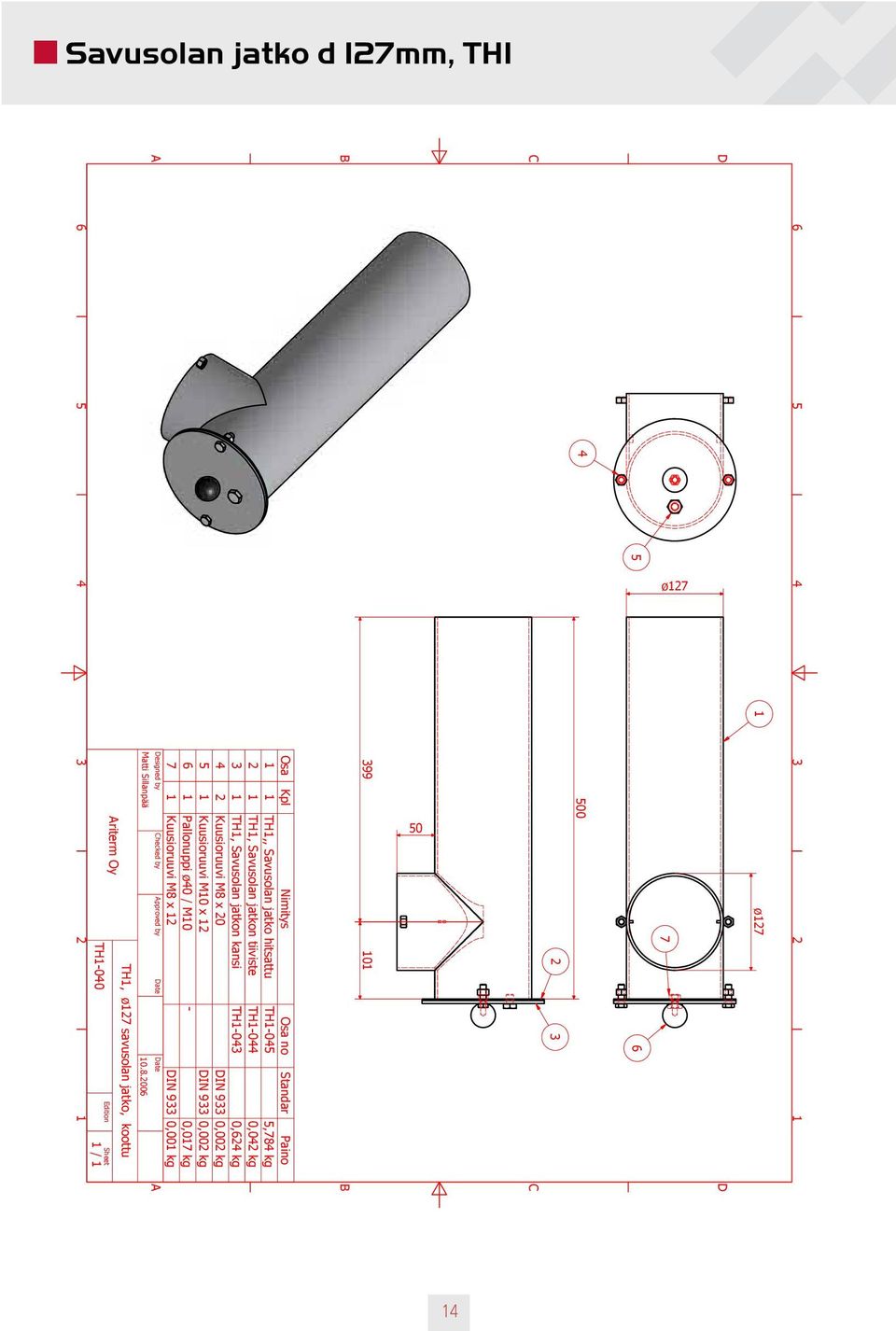

14 Savusolan jatko d 27mm, TH D D 500 C C B B Designed by Checked by Approved by Date Date A A Matti Sillanpää Osa Kpl Nimitys Osa no Standar Paino TH,, Savusolan jatko hitsattu TH-05 5,78 kg 2 TH, Savusolan jatkon tiiviste TH-0 0,02 kg 3 TH, Savusolan jatkon kansi TH-03 0,62 kg 2 Kuusioruuvi M8 x 20 DIN 933 0,002 kg 5 Kuusioruuvi M0 x 2 DIN 933 0,002 kg 6 Pallonuppi ø0 / M0-0,07 kg 7 Kuusioruuvi M8 x 2 DIN 933 0,00 kg 3 Ariterm Oy TH-00 2 TH, ø27 savusolan jatko, koottu Edition Sheet / 50 ø27 ø

15 Savusolan jatko d 39mm, TH D D 500 C C B B Osa Kpl Nimitys Osa no Standard Paino TH2,TH3, Savusolan jatko hitsattu TH2-05 7,0 kg 2 TH2,TH3, Savusolan jatkon tiiviste TH2-0 0,050 kg 3 TH2,TH3, Savusolan jatkon kansi TH2-03 0,78 kg 2 Kuusioruuvi M8 x 20 0,002 kg 5 Kuusioruuvi M0 x 2 0,002 kg 6 Pallonuppi ø0 / M0-0,07 kg 7 Kuusioruuvi M8 x 2 0,00 kg Designed by Checked by Approved by Date Date A A Matti Sillanpää Ariterm Oy 2 TH2, ø39 savusolan jatko, koottu TH2-00 Edition Sheet / 50 ø ø39,7 7 5

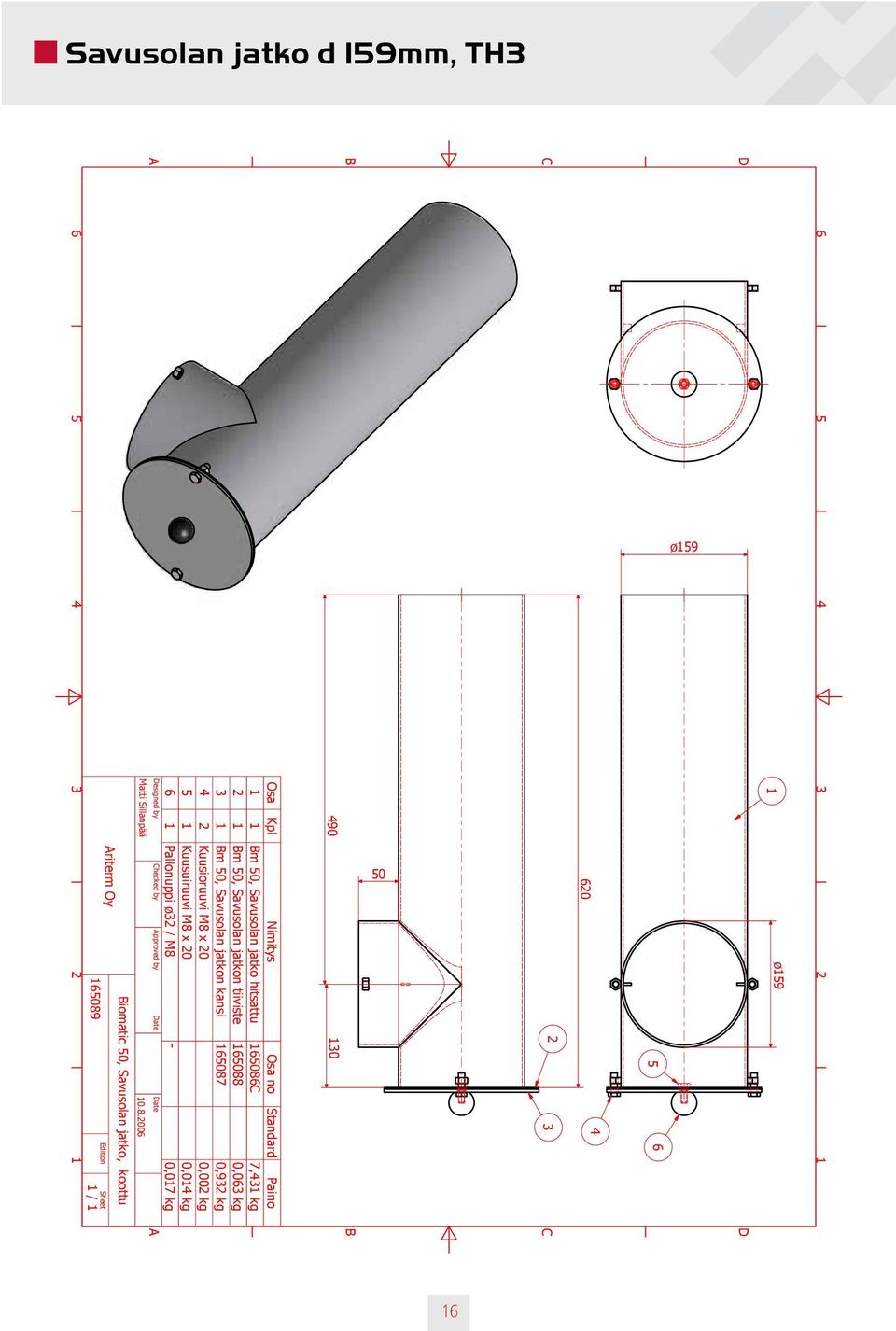

16 Savusolan jatko d 59mm, TH D D 620 C 2 3 C B B Osa Kpl Nimitys Osa no Standard Paino Bm 50, Savusolan jatko hitsattu 65086C 7,3 kg 2 Bm 50, Savusolan jatkon tiiviste ,063 kg 3 Bm 50, Savusolan jatkon kansi ,932 kg 2 Kuusioruuvi M8 x 20 0,002 kg 5 Kuusuiruuvi M8 x 20 0,0 kg 6 Pallonuppi ø32 / M8-0,07 kg Designed by Checked by Approved by Date Date A A Matti Sillanpää Ariterm Oy 2 Biomatic 50, Savusolan jatko, koottu Edition Sheet / 50 ø ø59 6

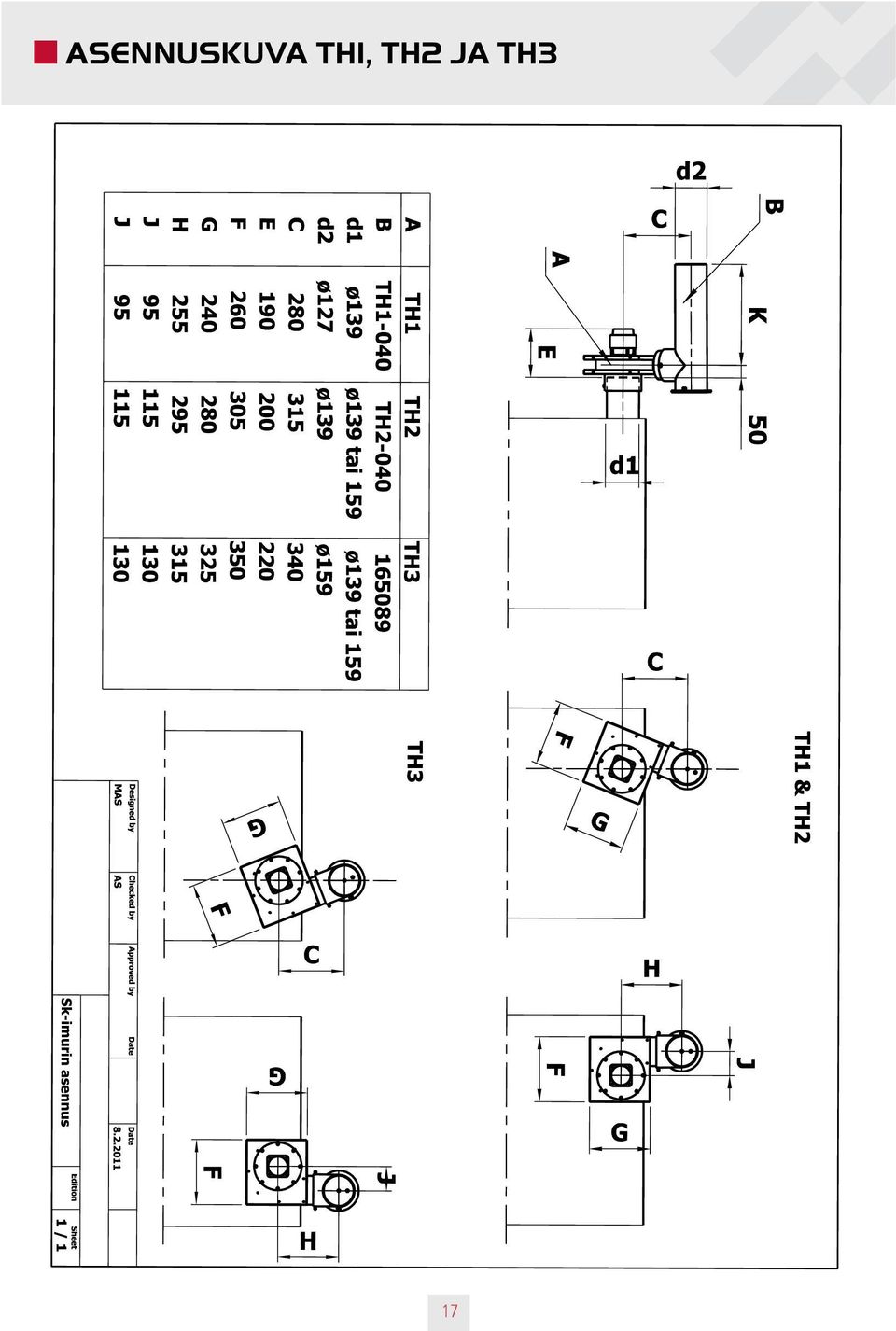

17 ASENNUSKUVA TH, TH2 JA TH3 7

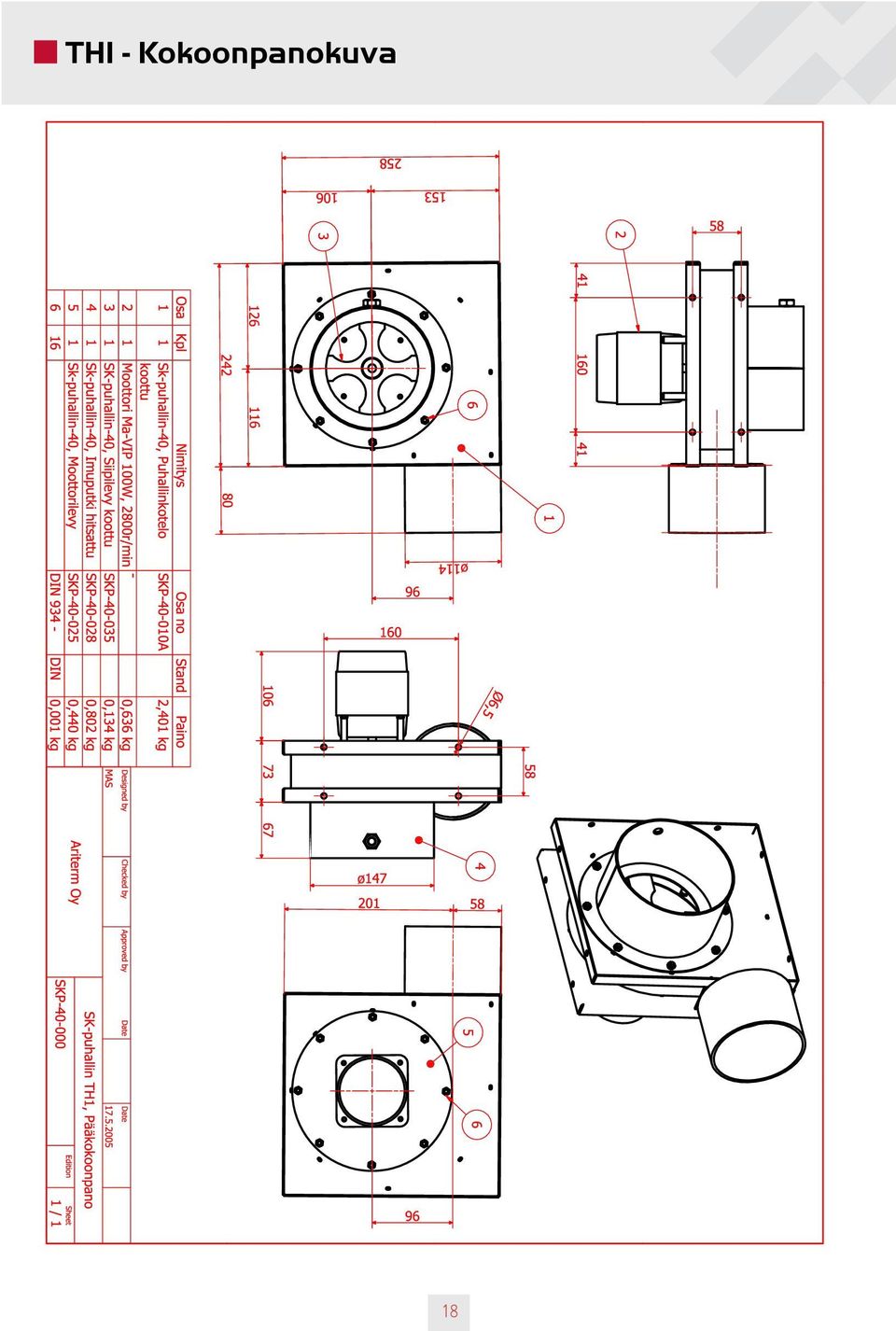

18 TH - Kokoonpanokuva 8

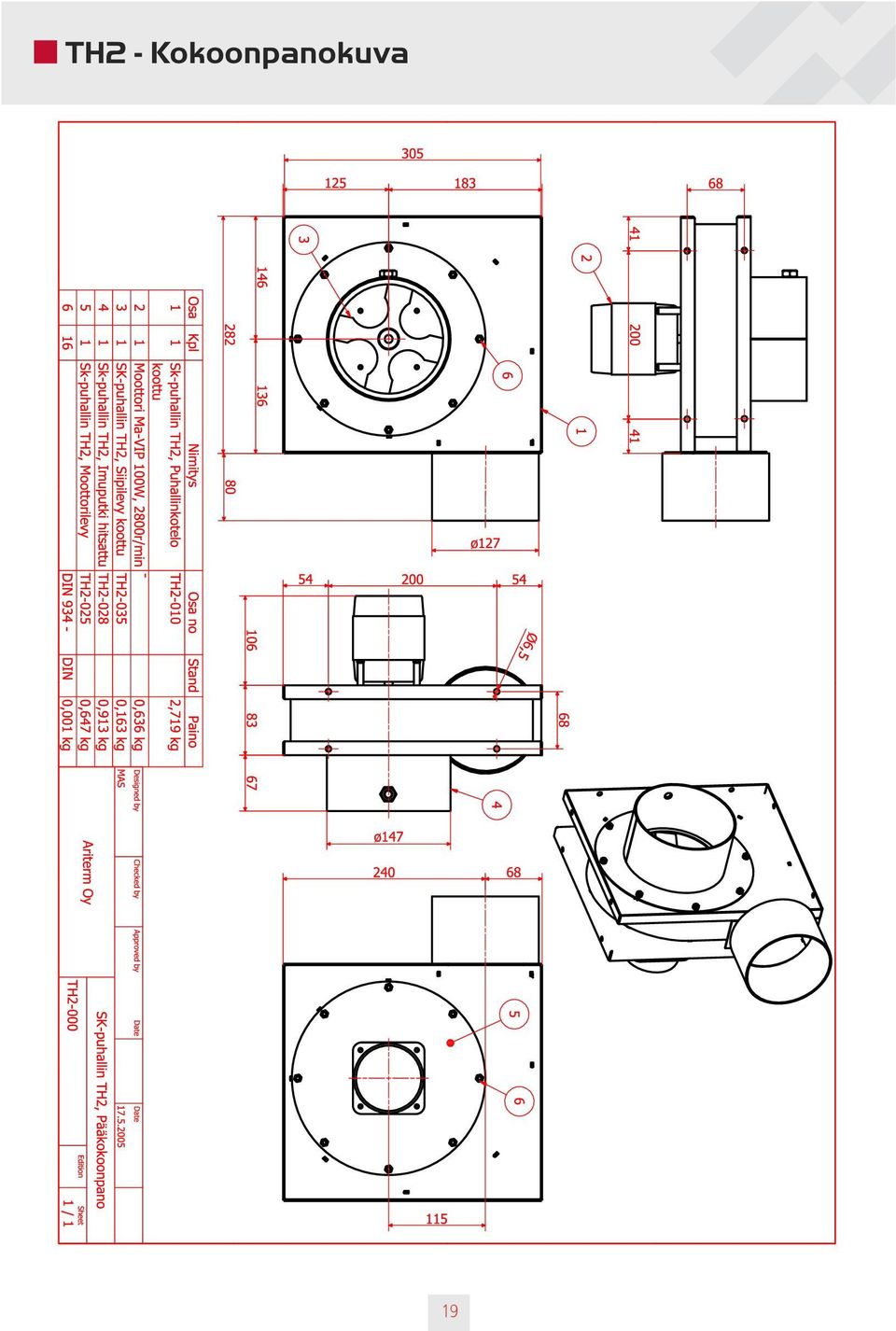

19 TH2 - Kokoonpanokuva 9

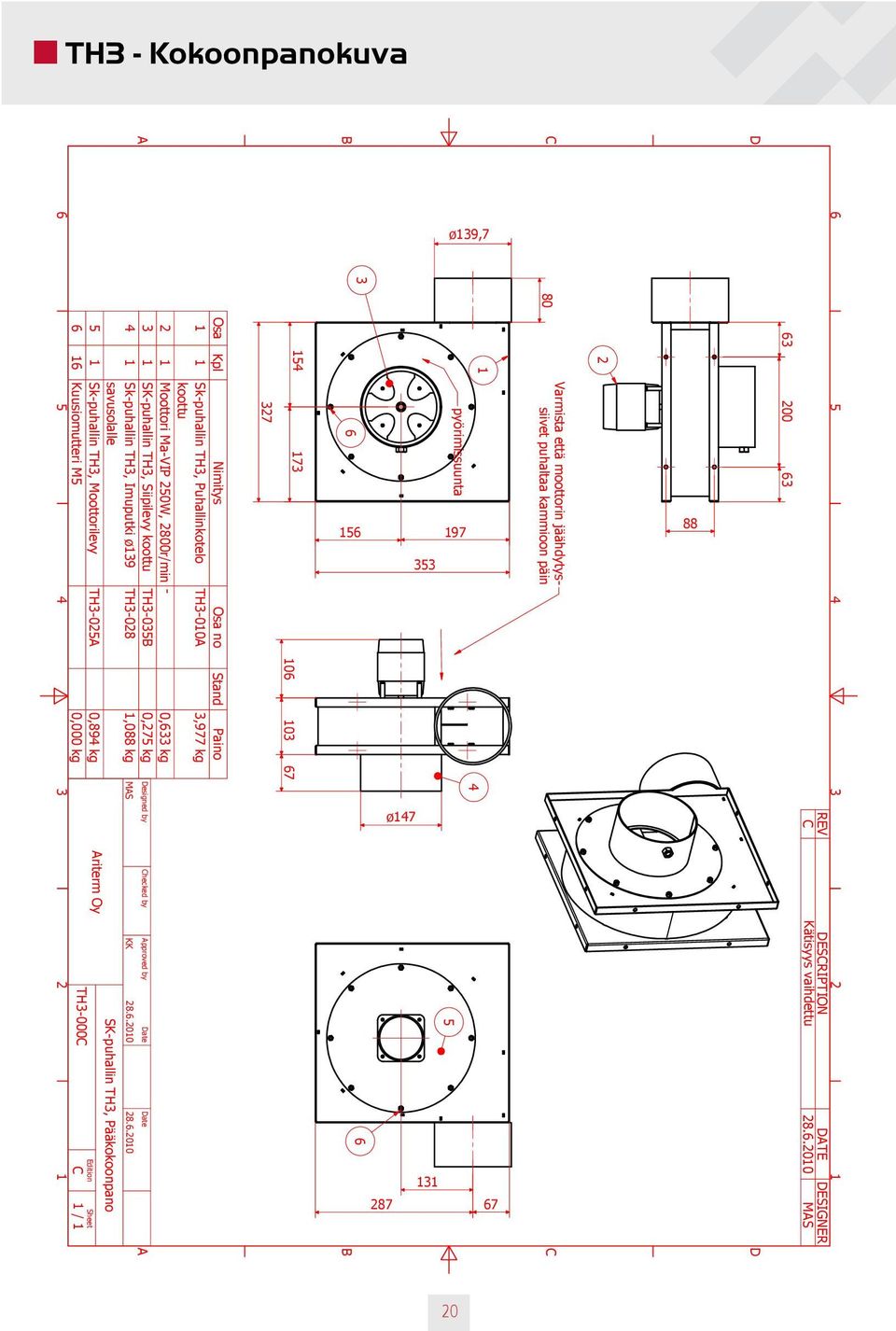

20 TH3 - Kokoonpanokuva D D Varmista että moottorin jäähdytyssiivet puhaltaa kammioon C 80 C päin 3 6 B 6 B Osa Kpl Nimitys Osa no Stand Paino Sk-puhallin TH3, Puhallinkotelo TH3-00A 3,977 kg koottu 2 Moottori Ma-VIP 250W, 2800r/min - 0,633 kg Designed by Checked by Approved by Date Date A 3 SK-puhallin TH3, Siipilevy koottu TH3-035B 0,275 kg A Sk-puhallin TH3, Imuputki ø39 TH3-028,088 kg MAS KK savusolalle SK-puhallin TH3, Pääkokoonpano 5 Sk-puhallin TH3, Moottorilevy TH3-025A 0,89 kg Ariterm Oy Edition Sheet 6 6 Kuusiomutteri M5 0,000 kg TH3-000C C / ø7 3 ø39, REV DESCRIPTION DATE DESIGNER C Kätisyys vaihdettu MAS 2 pyörimissuunta 5 20
