1 PELLETTILÄMMITYS Biomatic+ pellettilämmityskeskukset Biomatic pellettikattilat BeQuem ja Axon pellettipolttimet Polttoaineen syöttöjärjestelmät PS300 pellettisiilo 1

2 SISÄLLYSLUETTELO 3 Ariterm Oy 4-5 Yleistä pellettilämmityksestä 6-8 Biomatic+ pellettilämmityskeskukset 9 Axon pellettipoltin BeQuem pellettipoltin ja paloturvallisuus Pellettijärjestelmän rakenne 14 Syöttöjärjestelmät 15 Pellettivarastot, paikallarakennettavat 16 PS300 pellettisiilo Pellettilämmitysratkaisut 19 Perustietoa kattiloiden valmistuksesta

3 ARITERM ON KOTIMAINEN LÄMMITYSJÄRJESTELMIEN VALMISTAJA Aritermin päätuotteita ovat lämmön ja lämpimän käyttöveden tuottamiseen tarkoitetut keskuslämmityskattilat, biopolttolaitteet sekä kokonaisjärjestelmät. Laajasta mallistosta löytyy useita nykyaikaisia lämmitysratkaisuja omakotitaloihin ja suurempiin asuin- ja teollisuuskiinteistöihin. Ariterm on vahvasti mukana lämmitysalan kehityksessä toimien kiinteässä yhteistyössä alan eri järjestöjen ja viranomaisten kanssa. Käytössä on myös ISO laatujärjestelmä, jonka avulla tuotteiden laatutaso varmistetaan kaikissa toiminnan vaiheissa. Yrityksessä noudatetaan lisäksi ISO standardin mukaista ympäristöjärjestelmää.

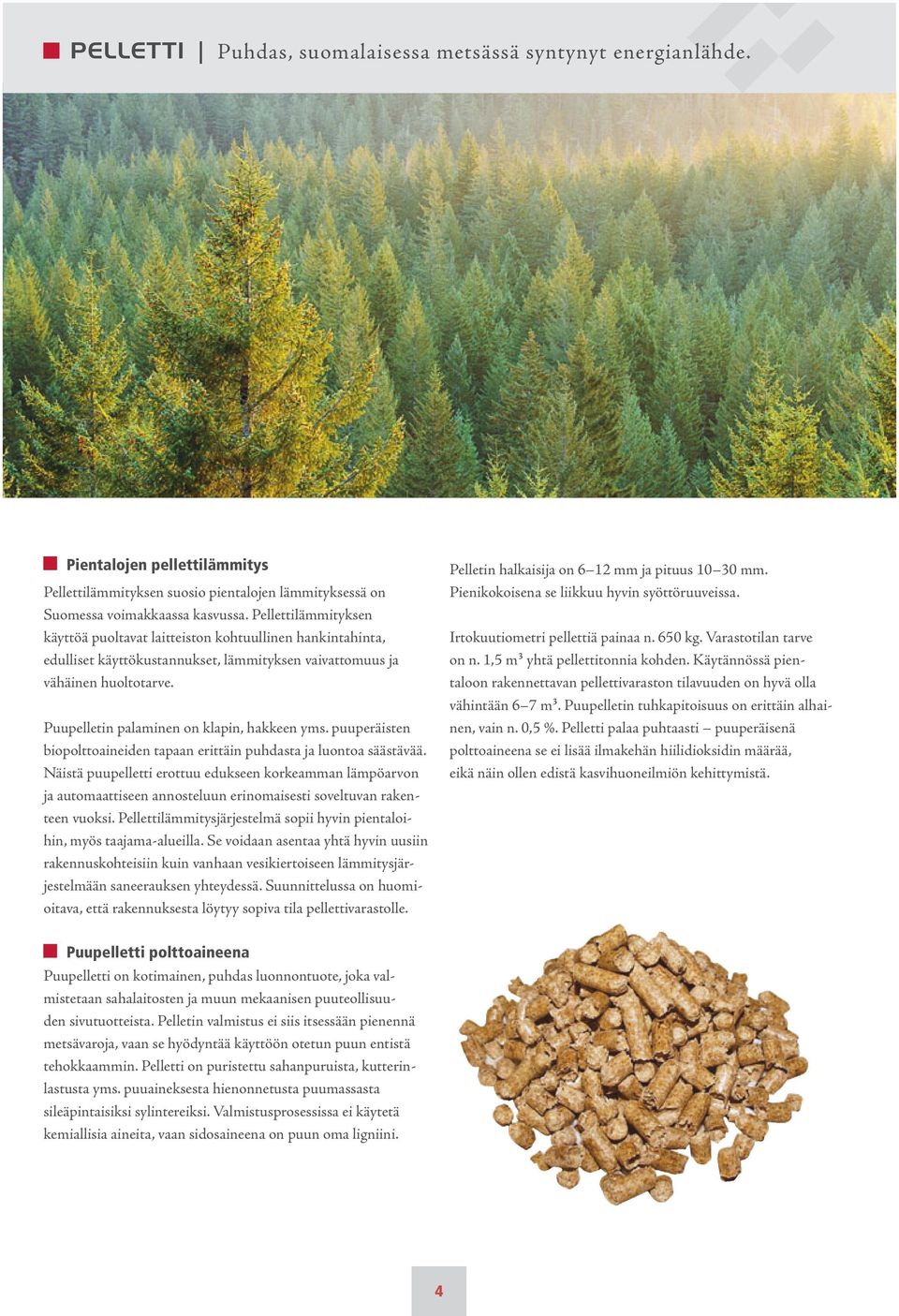

4 PELLETTI Puhdas, suomalaisessa metsässä syntynyt energianlähde. Pientalojen pellettilämmitys Pellettilämmityksen suosio pientalojen lämmityksessä on Suomessa voimakkaassa kasvussa. Pellettilämmityksen käyttöä puoltavat laitteiston kohtuullinen hankintahinta, edulliset käyttökustannukset, lämmityksen vaivattomuus ja vähäinen huoltotarve. Puupelletin palaminen on klapin, hakkeen yms. puuperäisten biopolttoaineiden tapaan erittäin puhdasta ja luontoa säästävää. Näistä puupelletti erottuu edukseen korkeamman lämpöarvon ja automaattiseen annosteluun erinomaisesti soveltuvan rakenteen vuoksi. Pellettilämmitysjärjestelmä sopii hyvin pientaloihin, myös taajama-alueilla. Se voidaan asentaa yhtä hyvin uusiin rakennuskohteisiin kuin vanhaan vesikiertoiseen lämmitysjärjestelmään saneerauksen yhteydessä. Suunnittelussa on huomioitava, että rakennuksesta löytyy sopiva tila pellettivarastolle. Pelletin halkaisija on 6 12 mm ja pituus mm. Pienikokoisena se liikkuu hyvin syöttöruuveissa. Irtokuutiometri pellettiä painaa n. 650 kg. Varastotilan tarve on n. 1,5 m³ yhtä pellettitonnia kohden. Käytännössä pientaloon rakennettavan pellettivaraston tilavuuden on hyvä olla vähintään 6 7 m³. Puupelletin tuhkapitoisuus on erittäin alhainen, vain n. 0,5 %. Pelletti palaa puhtaasti puuperäisenä polttoaineena se ei lisää ilmakehän hiilidioksidin määrää, eikä näin ollen edistä kasvihuoneilmiön kehittymistä. Puupelletti polttoaineena Puupelletti on kotimainen, puhdas luonnontuote, joka valmistetaan sahalaitosten ja muun mekaanisen puuteollisuuden sivutuotteista. Pelletin valmistus ei siis itsessään pienennä metsävaroja, vaan se hyödyntää käyttöön otetun puun entistä tehokkaammin. Pelletti on puristettu sahanpuruista, kutterinlastusta yms. puuaineksesta hienonnetusta puumassasta sileäpintaisiksi sylintereiksi. Valmistusprosessissa ei käytetä kemiallisia aineita, vaan sidosaineena on puun oma ligniini. 4

5 Pelletillä on korkea lämpöarvo Pelletin lämpöarvo on korkea, noin kwh kuutiometriä kohden. Tämä vastaa n. 300 litraa lämmitysöljyä. Jos talosi lämmittämiseen menisi vuositasolla litraa öljyä, se vastaa suunnilleen 10 m³ pellettiä, joka merkitsee 1 2 puhallusautolla tehtävää pellettitoimitusta vuodessa. Kustannussäästösi lämmityskuluissa riippuu tietenkin ajankohtaisesta hintatilanteesta ja siitä, miten ja mistä hankit pellettisi. Vertaile talosi lämmittämistä eri polttoaineilla silloin sinun on helppo ymmärtää, miksi yhä useampi valitsee kotiinsa pellettilämmityksen. PELLETIN VERTAILU: POLTTOÖLJY, KLAPI JA METSÄHAKE PUUPELLETTI Painon mukaan Tilavuuden mukaan Kevyt polttoöljy Pilke/klapi Hake 1 tonni noin 1,5-1,7 i-m³ noin litraa noin 3 p-m³ noin 6 i-m³ noin 2,1 t noin 3-3,5 i-m³ 1000 litraa noin 6,5 p-m³ noin 12,5 i-m³ noin 0,3 t noin 0,5 i-m³ noin 150 litraa 1 p-m³ noin 2 i-m³ noin 0,2 t noin 0,3 i-m³ noin 80 litraa noin 0,5-p-m³ 1-m³ noin 0,6-0,7 t 1 i-m³ noin 300 litraa noin 2 p-m³ noin 4 i-m³ Taulukosta ilmenee, millaisilla polttoainemäärillä tuotetaan sama energiamäärä (i-m 3 =irtokuutiometri, p-m 3 =pinokuutiometri) Pellettilämmitysjärjestelmät Pelletin raaka-aine ja valmistus ovat kotimaisia. Pelletin kulutuksen lisääntyessä Suomeen syntyy lisää työpaikkoja ja kannattavaa yritystoimintaa. Ariterm Oy tuntee kotimaisena valmistajana suomalaisen pientaloasukkaan lämmitystarpeet ja on vahvasti mukana pellettilämmityksen kehitystyössä. Aritermin asiakkaana saat tarvitsemasi tuen nopeasti ja suomen kielellä. Tuotevalikoimamme sisältää valmiit ratkaisut pellettilämmittäjälle: pellettilämmityskeskukset, pellettipolttimet ja -kattilat sekä polttoaineen syöttöjärjestelmät. Yhteistyössä Aritermin asiantuntijoiden ja jälleenmyyjien kanssa asiakkaamme saavat pientaloonsa tehokkaan, helppokäyttöisen, taloudellisen ja toimivan pellettilämmitysratkaisun. 5

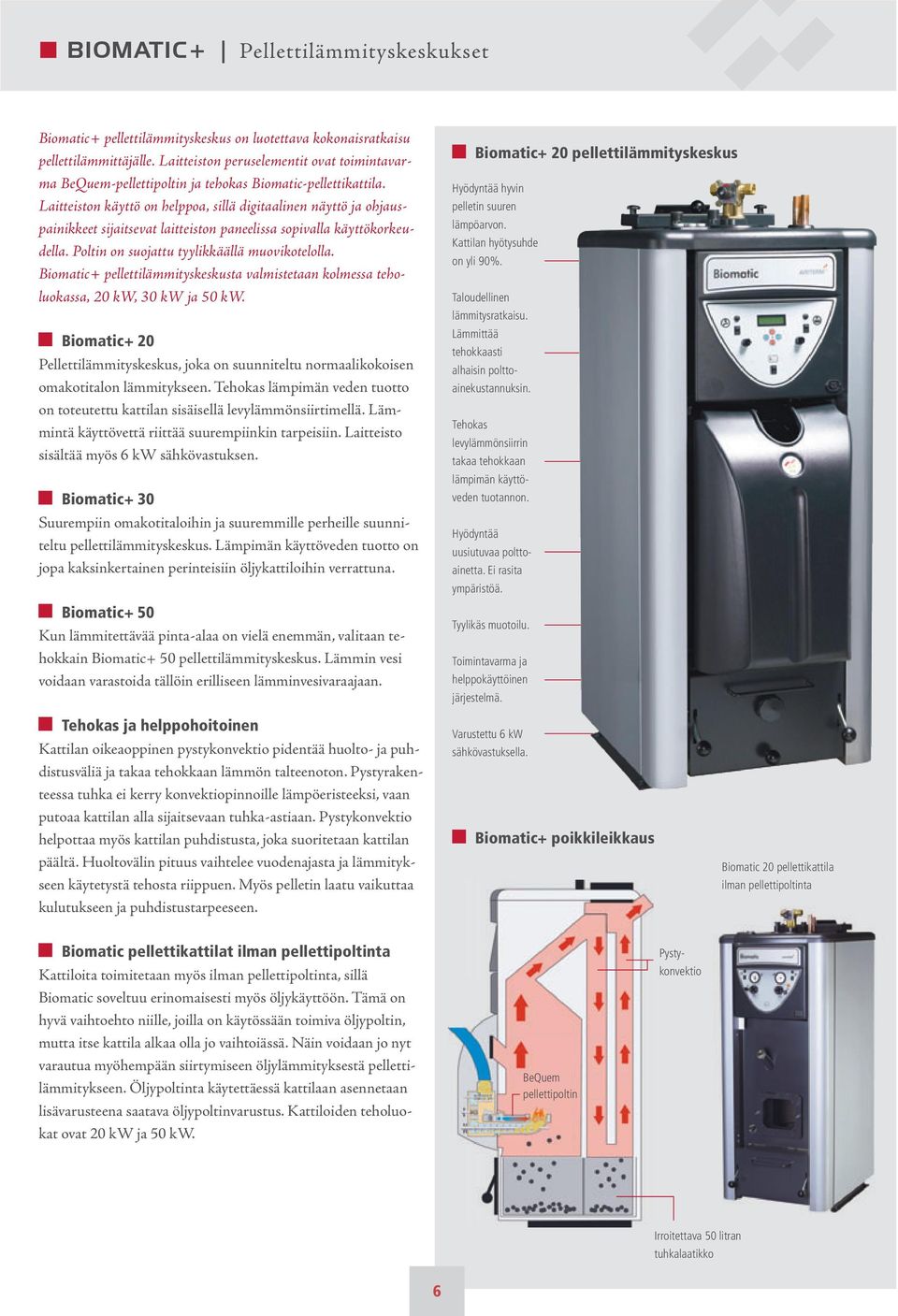

6 BIOMATIC+ Pellettilämmityskeskukset Biomatic+ pellettilämmityskeskus on luotettava kokonais ratkaisu pellettilämmittäjälle. Laitteiston peruselementit ovat toimintavarma BeQuem-pellettipoltin ja tehokas Biomatic-pellettikattila. Laitteiston käyttö on helppoa, sillä digitaalinen näyttö ja ohjauspainikkeet sijaitsevat laitteiston paneelissa sopivalla käyttökorkeudella. Poltin on suojattu tyylikkäällä muovikotelolla. Biomatic+ pellettilämmityskeskusta valmistetaan kolmessa teholuokassa, 20 kw, 30 kw ja 50 kw. Biomatic+ 20 Pellettilämmityskeskus, joka on suunniteltu normaalikokoisen omakotitalon lämmitykseen. Tehokas lämpimän veden tuotto on toteutettu kattilan sisäisellä levylämmönsiirtimellä. Lämmintä käyttövettä riittää suurempiinkin tarpeisiin. Laitteisto sisältää myös 6 kw sähkövastuksen. Biomatic+ 30 Suurempiin omakotitaloihin ja suuremmille perheille suunniteltu pellettilämmityskeskus. Lämpimän käyttöveden tuotto on jopa kaksinkertainen perinteisiin öljykattiloihin verrattuna. Biomatic+ 50 Kun lämmitettävää pinta-alaa on vielä enemmän, valitaan tehokkain Biomatic+ 50 pellettilämmityskeskus. Lämmin vesi voidaan varastoida tällöin erilliseen lämminvesivaraajaan. Biomatic+ 20 pellettilämmityskeskus Hyödyntää hyvin pelletin suuren lämpöarvon. Kattilan hyötysuhde on yli 90%. Taloudellinen lämmitysratkaisu. Lämmittää tehokkaasti alhaisin polttoainekustannuksin. Tehokas levylämmönsiirrin takaa tehokkaan lämpimän käyttöveden tuotannon. Hyödyntää uusiutuvaa polttoainetta. Ei rasita ympäristöä. Tyylikäs muotoilu. Toimintavarma ja helppokäyttöinen järjestelmä. Tehokas ja helppohoitoinen Kattilan oikeaoppinen pystykonvektio pidentää huolto- ja puhdistusväliä ja takaa tehokkaan lämmön talteenoton. Pystyrakenteessa tuhka ei kerry konvektiopinnoille lämpöeristeeksi, vaan putoaa kattilan alla sijaitsevaan tuhka-astiaan. Pystykonvektio helpottaa myös kattilan puhdistusta, joka suoritetaan kattilan päältä. Huoltovälin pituus vaihtelee vuodenajasta ja lämmitykseen käytetystä tehosta riippuen. Myös pelletin laatu vaikuttaa kulutukseen ja puhdistustarpeeseen. Varustettu 6 kw sähkövastuksella. Biomatic+ poikkileikkaus Biomatic 20 pellettikattila ilman pellettipoltinta Biomatic pellettikattilat ilman pellettipoltinta Kattiloita toimitetaan myös ilman pellettipoltinta, sillä Biomatic soveltuu erinomaisesti myös öljykäyttöön. Tämä on hyvä vaihtoehto niille, joilla on käytössään toimiva öljypoltin, mutta itse kattila alkaa olla jo vaihtoiässä. Näin voidaan jo nyt varautua myöhempään siirtymiseen öljylämmityksestä pellettilämmitykseen. Öljypoltinta käytettäessä kattilaan asennetaan lisävarusteena saatava öljypoltinvarustus. Kattiloiden teholuokat ovat 20 kw ja 50 kw. BeQuem pellettipoltin Pystykonvektio Irroitettava 50 litran tuhkalaatikko 6

7 BIOMATIC+ Tekniset tiedot Kattilan teho Biomatic + 20 Biomatic + 30 Biomatic pelletti 8-20 kw kw kw - öljy 20 kw 30 kw 50 kw Sähkövastus 6 kw 6 kw Lämminvesituotto 480 l +40 C / 40min (12 l/min) jatkuva +40 C (12 l/min) Hyötysuhde 91 % 91 % 91 % Paino tyhjänä 245 kg 330 kg 452 kg Kattilan vesitila 140 l 142 l 115 l Käyttöpaine kattila 0,5-1,5 bar lämmönvaihdin 10 bar kattila 0,5-1,5 bar lämmönvaihdin 10 bar kattila 0,5-1,5 bar Savuhormisuositus Ø 100 mm teräsputki tai vastaava muurattu, korkeus min. 5 m Ø 130 mm teräsputki tai vastaava muurattu, korkeus min. 6 m Ø 150 mm teräsputki tai vastaava muurattu, korkeus min. 6 m Vaadittu veto savuhormissa 20 Pa 25 Pa 30 Pa Biomatic+ 20 Biomatic+ 30 Biomatic+ 50 7

8 BIOMATIC+ Mittatiedot ja osat Ø Ø Ø (lisävaruste) Biomatic Tyhjennysyhde DN 15, sisäkierre 2. Savusola Ø 102 mm 3. Lisälämmityspiirin yhde DN 25, ulkokierre 4. Paisuntayhde DN 25, ulkokierre 5a. Lämmityspiirin nelitiesekoitusventtiilin meno 5b. Lämmityspiirin nelitiesekoitusventtiilin paluu 6. Kylmä käyttövesi 22 mm Cu 7. Lämmin käyttövesi 22 mm Cu 8. Sähköliitännät 9. Puhdistusluukku 10. Tuhkalaatikko 11. Paluu DN 25, sisäkierre 12. Ilmaventtiili 13. Tuhkansekoitin 5a b Ø Ø Ø (lisävaruste) Biomatic Tyhjennysyhde DN 15, sisäkierre 2. Savusola Ø 139 mm 3. Lisälämmityspiirin yhde DN 25, ulkokierre 4. Paisuntayhde DN 25, ulkokierre 5a. Lämmityspiirin nelitiesekoitusventtiilin meno 5b. Lämmityspiirin nelitiesekoitusventtiilin paluu 6. Kylmä käyttövesi 22 mm Cu 7. Lämmin käyttövesi 22 mm Cu 8. Sähköliitännät 9. Puhdistusluukku 10. Tuhkalaatikko 11. Paluu DN 25, sisäkierre 12. Ilmaventtiili 13. Tuhkansekoitin 5a 5b Ø (lisävaruste) 63 Biomatic Tyhjennysyhde DN 15, sisäkierre Ø Savusola Ø 139 mm 3. Puhdistusluukku 4. Paisuntayhde DN 25, sisäkierre 5. Lähtö DN 50, sisäkierre 6. Sähköliitännät 7. Tuhkalaatikko 8. Paluu DN 50, sisäkierre 9. Paluu DN 25, sisäkierre 10. Ilmaventtiili 11. Tuhkansekoitin 6 8

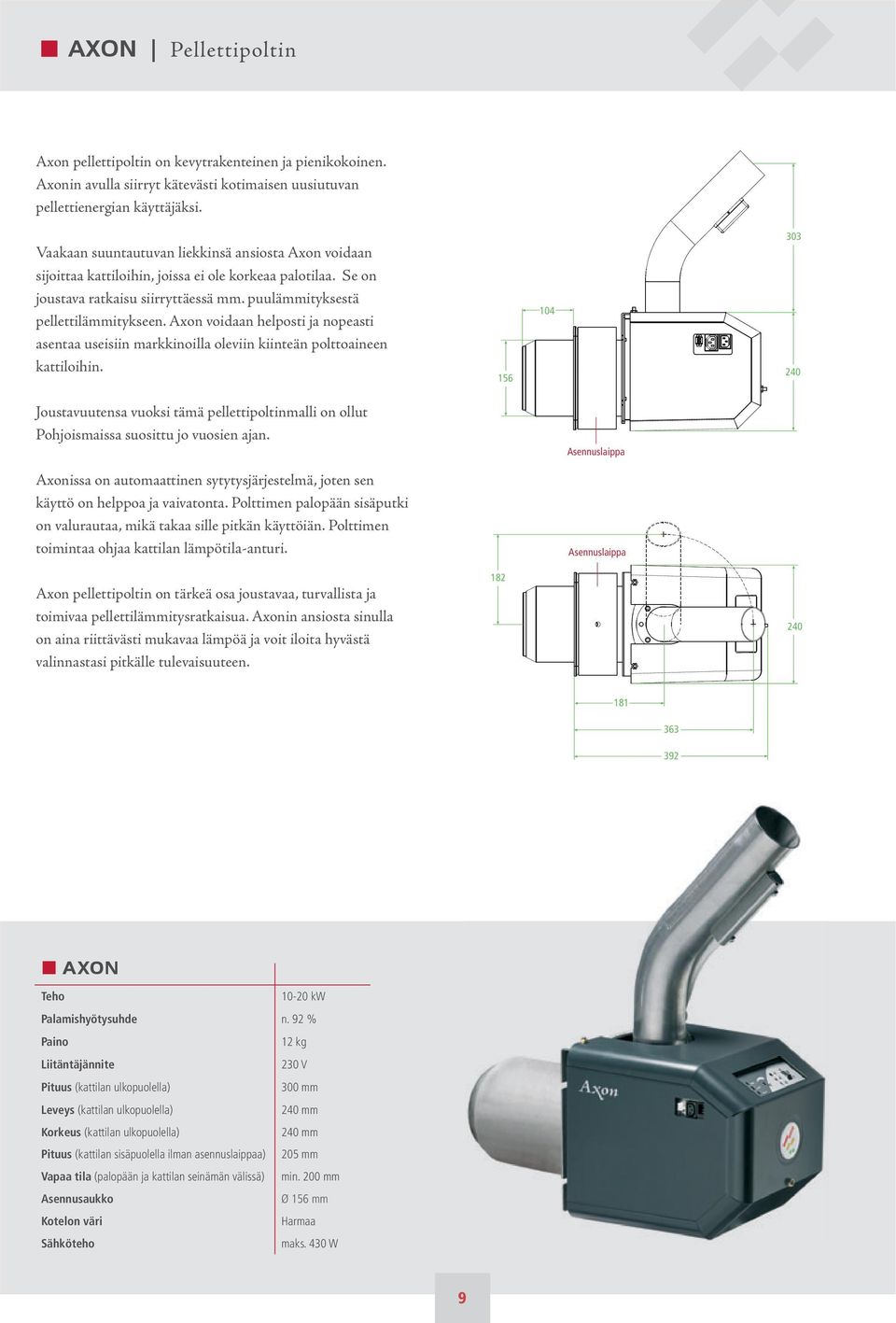

9 AXON Pellettipoltin Axon pellettipoltin on kevytrakenteinen ja pienikokoinen. Axonin avulla siirryt kätevästi kotimaisen uusiutuvan pellettienergian käyttäjäksi. Vaakaan suuntautuvan liekkinsä ansiosta Axon voidaan sijoittaa kattiloihin, joissa ei ole korkeaa palotilaa. Se on joustava ratkaisu siirryttäessä mm. puulämmityksestä pellettilämmitykseen. Axon voidaan helposti ja nopeasti asentaa useisiin markkinoilla oleviin kiinteän polttoaineen kattiloihin Joustavuutensa vuoksi tämä pellettipoltinmalli on ollut Pohjoismaissa suosittu jo vuosien ajan. Axonissa on automaattinen sytytysjärjestelmä, joten sen käyttö on helppoa ja vaivatonta. Polttimen palopään sisäputki on valurautaa, mikä takaa sille pitkän käyttöiän. Polttimen toimintaa ohjaa kattilan lämpötila-anturi. Asennuslaippa Asennuslaippa Axon pellettipoltin on tärkeä osa joustavaa, turvallista ja toimivaa pellettilämmitysratkaisua. Axonin ansiosta sinulla on aina riittävästi mukavaa lämpöä ja voit iloita hyvästä valinnastasi pitkälle tulevaisuuteen AXON Teho kw Palamishyötysuhde n. 92 % Paino 12 kg Liitäntäjännite 230 V Pituus (kattilan ulkopuolella) 300 mm Leveys (kattilan ulkopuolella) 240 mm Korkeus (kattilan ulkopuolella) 240 mm Pituus (kattilan sisäpuolella ilman asennuslaippaa) 205 mm Vapaa tila (palopään ja kattilan seinämän välissä) min. 200 mm Asennusaukko Ø 156 mm Kotelon väri Harmaa Sähköteho maks. 430 W 9

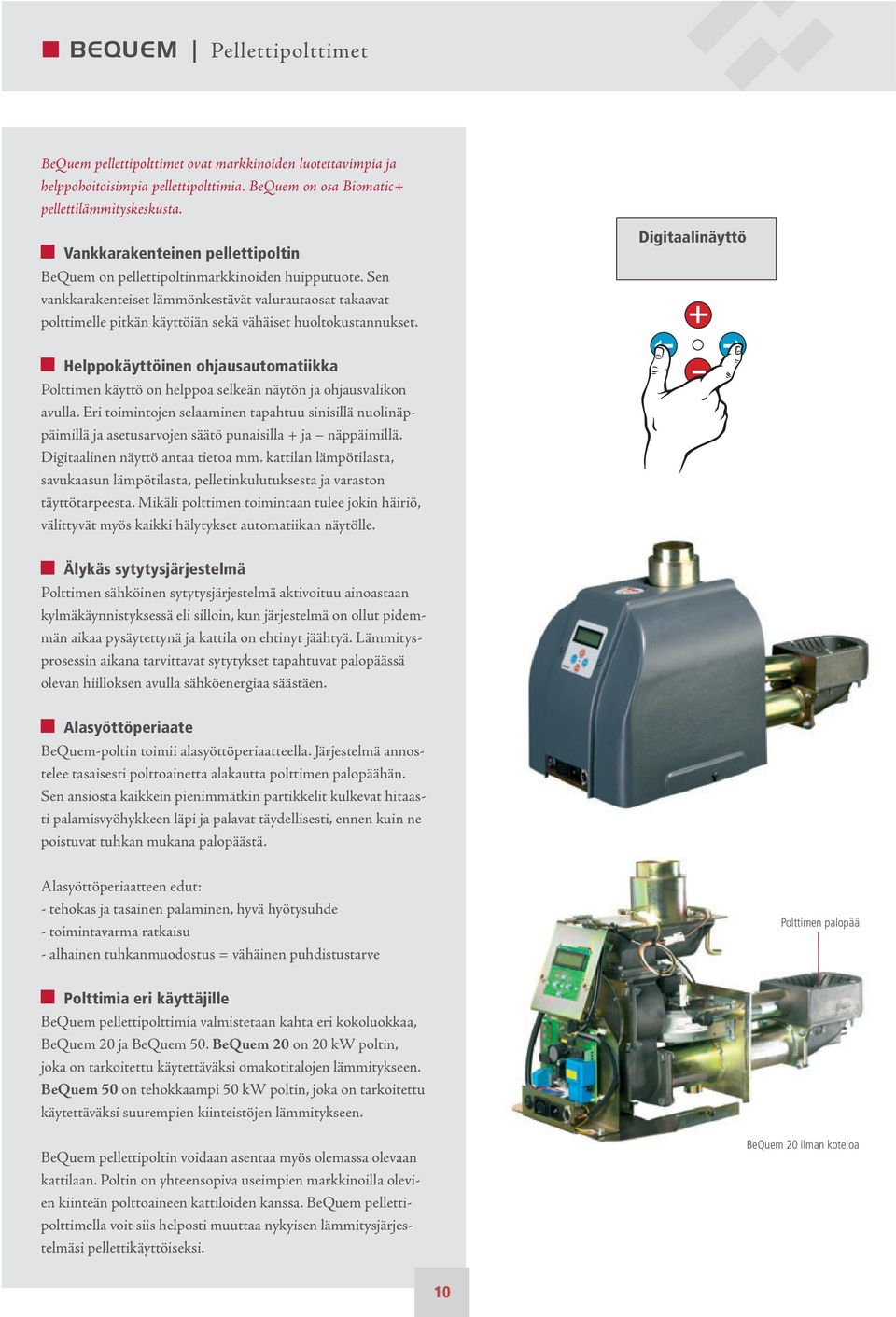

10 BEQUEM Pellettipolttimet BeQuem pellettipolttimet ovat markkinoiden luotettavimpia ja helppohoitoisimpia pellettipolttimia. BeQuem on osa Biomatic+ pellettilämmityskeskusta. Vankkarakenteinen pellettipoltin BeQuem on pellettipoltinmarkkinoiden huipputuote. Sen vankkarakenteiset lämmönkestävät valurautaosat takaavat polttimelle pitkän käyttöiän sekä vähäiset huoltokustannukset. Digitaalinäyttö Helppokäyttöinen ohjausautomatiikka Polttimen käyttö on helppoa selkeän näytön ja ohjausvalikon avulla. Eri toimintojen selaaminen tapahtuu sinisillä nuolinäppäimillä ja asetusarvojen säätö punaisilla + ja näppäimillä. Digitaalinen näyttö antaa tietoa mm. kattilan lämpötilasta, savukaasun lämpötilasta, pelletinkulutuksesta ja varaston täyttötarpeesta. Mikäli polttimen toimintaan tulee jokin häiriö, välittyvät myös kaikki hälytykset automatiikan näytölle. Älykäs sytytysjärjestelmä Polttimen sähköinen sytytysjärjestelmä aktivoituu ainoastaan kylmäkäynnistyksessä eli silloin, kun järjestelmä on ollut pidemmän aikaa pysäytettynä ja kattila on ehtinyt jäähtyä. Lämmitysprosessin aikana tarvittavat sytytykset tapahtuvat palopäässä olevan hiilloksen avulla sähköenergiaa säästäen. Alasyöttöperiaate BeQuem-poltin toimii alasyöttöperiaatteella. Järjestelmä annostelee tasaisesti polttoainetta alakautta polttimen palopäähän. Sen ansiosta kaikkein pienimmätkin partikkelit kulkevat hitaasti palamisvyöhykkeen läpi ja palavat täydellisesti, ennen kuin ne poistuvat tuhkan mukana palopäästä. Alasyöttöperiaatteen edut: - tehokas ja tasainen palaminen, hyvä hyötysuhde - toimintavarma ratkaisu - alhainen tuhkanmuodostus = vähäinen puhdistustarve Polttimen palopää Polttimia eri käyttäjille BeQuem pellettipolttimia valmistetaan kahta eri kokoluokkaa, BeQuem 20 ja BeQuem 50. BeQuem 20 on 20 kw poltin, joka on tarkoitettu käytettäväksi omakotitalojen lämmitykseen. BeQuem 50 on tehokkaampi 50 kw poltin, joka on tarkoitettu käytettäväksi suurempien kiinteistöjen lämmitykseen. BeQuem pellettipoltin voidaan asentaa myös olemassa olevaan kattilaan. Poltin on yhteensopiva useimpien markkinoilla olevien kiinteän polttoaineen kattiloiden kanssa. BeQuem pellettipolttimella voit siis helposti muuttaa nykyisen lämmitysjärjestelmäsi pellettikäyttöiseksi. BeQuem 20 ilman koteloa 10

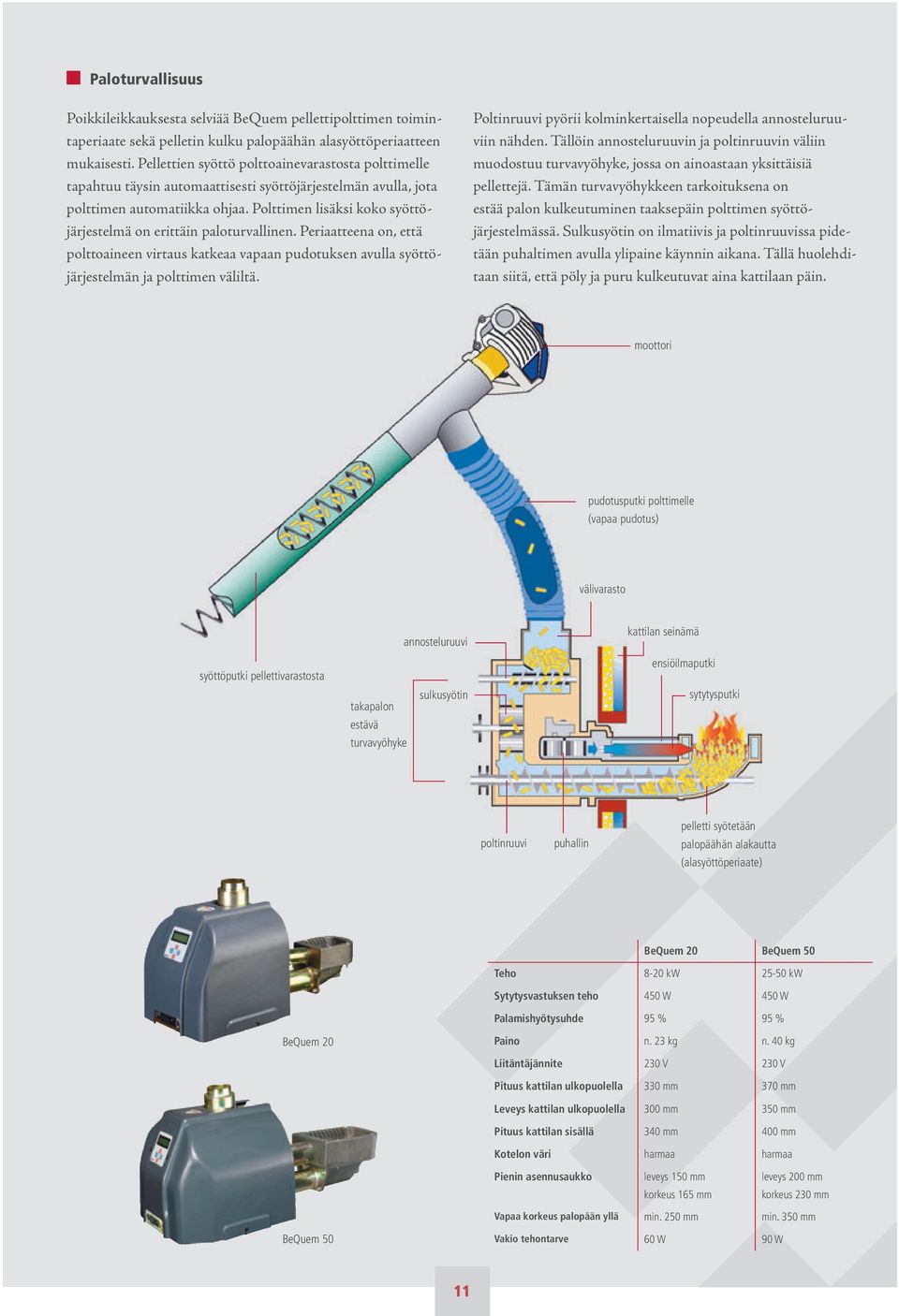

11 Paloturvallisuus Poikkileikkauksesta selviää BeQuem pellettipolttimen toimintaperiaate sekä pelletin kulku palopäähän alasyöttöperiaatteen mukaisesti. Pellettien syöttö polttoainevarastosta polttimelle tapahtuu täysin automaattisesti syöttöjärjestelmän avulla, jota polttimen automatiikka ohjaa. Polttimen lisäksi koko syöttöjärjestelmä on erittäin paloturvallinen. Periaatteena on, että polttoaineen virtaus katkeaa vapaan pudotuksen avulla syöttöjärjestelmän ja polttimen väliltä. Poltinruuvi pyörii kolminkertaisella nopeudella annosteluruuviin nähden. Tällöin annosteluruuvin ja poltinruuvin väliin muodostuu turvavyöhyke, jossa on ainoastaan yksittäisiä pellettejä. Tämän turvavyöhykkeen tarkoituksena on estää palon kulkeutuminen taaksepäin polttimen syöttöjärjestelmässä. Sulkusyötin on ilmatiivis ja poltinruuvissa pidetään puhaltimen avulla ylipaine käynnin aikana. Tällä huolehditaan siitä, että pöly ja puru kulkeutuvat aina kattilaan päin. moottori pudotusputki polttimelle (vapaa pudotus) välivarasto syöttöputki pellettivarastosta annosteluruuvi sulkusyötin takapalon estävä turvavyöhyke kattilan seinämä ensiöilmaputki sytytysputki poltinruuvi puhallin pelletti syötetään palopäähän alakautta (alasyöttöperiaate) BeQuem 20 BeQuem 50 Teho 8-20 kw kw Sytytysvastuksen teho 450 W 450 W Palamishyötysuhde 95 % 95 % BeQuem 20 Paino n. 23 kg n. 40 kg Liitäntäjännite 230 V 230 V Pituus kattilan ulkopuolella 330 mm 370 mm Leveys kattilan ulkopuolella 300 mm 350 mm Pituus kattilan sisällä 340 mm 400 mm Kotelon väri harmaa harmaa Pienin asennusaukko leveys 150 mm korkeus 165 mm leveys 200 mm korkeus 230 mm Vapaa korkeus palopään yllä min. 250 mm min. 350 mm BeQuem 50 Vakio tehontarve 60 W 90 W 11

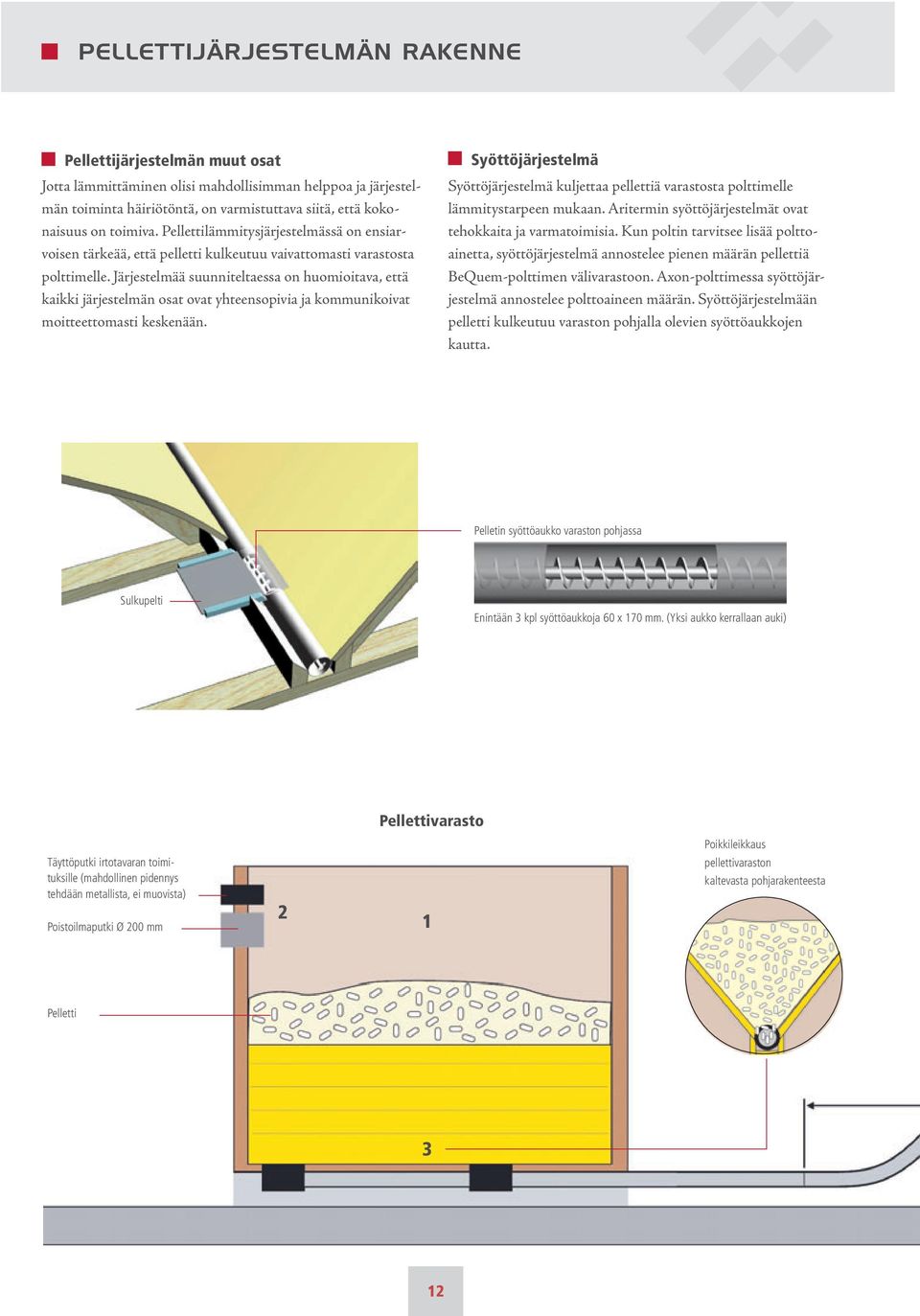

12 PELLETTIJÄRJESTELMÄN RAKENNE Pellettijärjestelmän muut osat Jotta lämmittäminen olisi mahdollisimman helppoa ja järjestelmän toiminta häiriötöntä, on varmistuttava siitä, että kokonaisuus on toimiva. Pellettilämmitysjärjestelmässä on ensiarvoisen tärkeää, että pelletti kulkeutuu vaivattomasti varastosta polttimelle. Järjestelmää suunniteltaessa on huomioitava, että kaikki järjestelmän osat ovat yhteensopivia ja kommunikoivat moitteettomasti keskenään. Syöttöjärjestelmä Syöttöjärjestelmä kuljettaa pellettiä varastosta polttimelle lämmitystarpeen mukaan. Aritermin syöttöjärjestelmät ovat tehokkaita ja varmatoimisia. Kun poltin tarvitsee lisää polttoainetta, syöttöjärjestelmä annostelee pienen määrän pellettiä BeQuem-polttimen välivarastoon. Axon-polttimessa syöttöjärjestelmä annostelee polttoaineen määrän. Syöttöjärjestelmään pelletti kulkeutuu varaston pohjalla olevien syöttöaukkojen kautta. Pelletin syöttöaukko varaston pohjassa Sulkupelti Enintään 3 kpl syöttöaukkoja 60 x 170 mm. (Yksi aukko kerrallaan auki) Pellettivarasto Poikkileikkaus Täyttöputki irtotavaran toimituksille (mahdollinen pidennys tehdään metallista, ei muovista) Poistoilmaputki Ø 200 mm 2 1 pellettivaraston kaltevasta pohjarakenteesta Pelletti 3 12

13 Kuvan tiedot 1. Pellettivarasto. Varaston tilavuus valitaan niin, että täyttöjä omakotitalossa tarvitaan vain 1 2 kertaa vuodessa. 2. Pellettivaraston täyttöputki ja poistoilmaputki, jonka tehtävänä on tasata syntyvää ylipainetta, kun pelletti puhalletaan autosta varastoon. Täyttöputken päähän asennetaan täyttöyhde, joka on yhteensopiva jakeluauton ns. kynsiliitännän kanssa. 3. Pellettivaraston seinämät on rakennettu esim. kartio- tai V-muotoon (kuvassa). Näin pelletti valuu varaston pohjaan asennetulle putkelle. Syöttöaukkojen kautta pelletti siirtyy syöttöruuville, joka kuljettaa pelletit polttimelle. 4. Kun pelletti on kuljetettu tänne saakka, se putoaa vapaasti pudotusputkea pitkin polttimen välivarastoon. 5. Pellettipolttimen välivarastosta pellettiä annostellaan sulkusyöttimen kautta pieniä määriä kerrallaan ruuville, joka vie pelletit polttimen palopäähän. Sulkusyöttimen ja polttimen ruuvien toiminta muodostaa turvavyöhykkeen, joka estää takapalon syntymisen. 6. Automatiikka sytyttää pelletin palopäässä sähkösytytyksellä. Näin tapahtuu vain käynnistettäessä järjestelmää kylmänä sähkö- tai huoltokatkon jälkeen. Normaaliajossa sytytys tapahtuu palopäässä olevan hiilloksen avulla. 7. Polttimen tuottama lämpö siirtyy kattilan tulipintojen ja konvektio-osan kautta kattilaveteen, joka on osa talon suljettua vesikiertoista lämmitysjärjestelmää. Lämmin käyttövesi saa energiansa myös kattilavedestä, mutta lämpö siirtyy vesijohtoverkkoon kattilan levylämmönsiirtimen kautta. Kattilan pitkä savukaasukanava luovuttaa tehokkaasti lämpöenergiaa kattilaveteen. 8. Savukaasut johdetaan ulos hormiliitännän ja savupiipun kautta. Moottori Levylämmön- Kattilavesi siirrin 4 8 Hormiliitäntä Syöttöputki, putken nousukulma max 45 Pudotusputki Savukaasukanava 7 Pellettipoltin 5 6 Pellettikattila Tuhkalaatikko 13

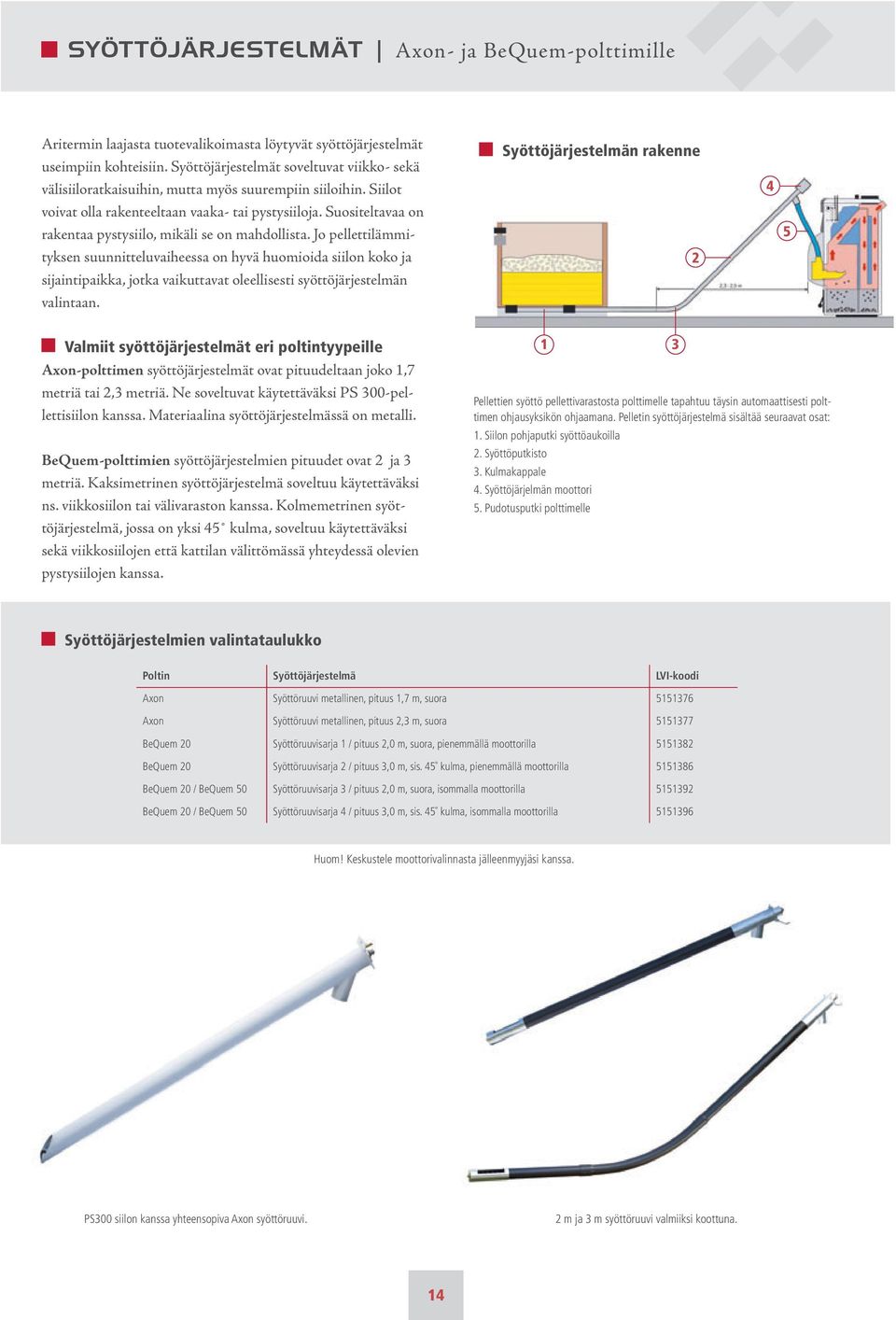

14 SYÖTTÖJÄRJESTELMÄT Axon- ja BeQuem-polttimille Aritermin laajasta tuotevalikoimasta löytyvät syöttöjärjestelmät useimpiin kohteisiin. Syöttöjärjestelmät soveltuvat viikko- sekä välisiiloratkaisuihin, mutta myös suurempiin siiloihin. Siilot voivat olla rakenteeltaan vaaka- tai pystysiiloja. Suositeltavaa on rakentaa pystysiilo, mikäli se on mahdollista. Jo pellettilämmityksen suunnitteluvaiheessa on hyvä huomioida siilon koko ja sijaintipaikka, jotka vaikuttavat oleellisesti syöttöjärjestelmän valintaan. Syöttöjärjestelmän rakenne Valmiit syöttöjärjestelmät eri poltintyypeille Axon-polttimen syöttöjärjestelmät ovat pituudeltaan joko 1,7 metriä tai 2,3 metriä. Ne soveltuvat käytettäväksi PS 300-pellettisiilon kanssa. Materiaalina syöttöjärjestelmässä on metalli. BeQuem-polttimien syöttöjärjestelmien pituudet ovat 2 ja 3 metriä. Kaksimetrinen syöttöjärjestelmä soveltuu käytettäväksi ns. viikkosiilon tai välivaraston kanssa. Kolmemetrinen syöttöjärjestelmä, jossa on yksi 45 kulma, soveltuu käytettäväksi sekä viikkosiilojen että kattilan välittömässä yhteydessä olevien pystysiilojen kanssa. 1 3 Pellettien syöttö pellettivarastosta polttimelle tapahtuu täysin automaattisesti polttimen ohjausyksikön ohjaamana. Pelletin syöttöjärjestelmä sisältää seuraavat osat: 1. Siilon pohjaputki syöttöaukoilla 2. Syöttöputkisto 3. Kulmakappale 4. Syöttöjärjelmän moottori 5. Pudotusputki polttimelle Syöttöjärjestelmien valintataulukko Poltin Syöttöjärjestelmä LVI-koodi Axon Syöttöruuvi metallinen, pituus 1,7 m, suora Axon Syöttöruuvi metallinen, pituus 2,3 m, suora BeQuem 20 Syöttöruuvisarja 1 / pituus 2,0 m, suora, pienemmällä moottorilla BeQuem 20 Syöttöruuvisarja 2 / pituus 3,0 m, sis. 45 kulma, pienemmällä moottorilla BeQuem 20 / BeQuem 50 Syöttöruuvisarja 3 / pituus 2,0 m, suora, isommalla moottorilla BeQuem 20 / BeQuem 50 Syöttöruuvisarja 4 / pituus 3,0 m, sis. 45 kulma, isommalla moottorilla Huom! Keskustele moottorivalinnasta jälleenmyyjäsi kanssa. PS300 siilon kanssa yhteensopiva Axon syöttöruuvi. 2 m ja 3 m syöttöruuvi valmiiksi koottuna. 14

15 PELLETTIVARASTOT Paikallarakennettavat Pellettivaraston paikka on yleensä sisällä rakennuksessa mahdollisimman lähellä lämmityskeskusta palo-osastointi huomioiden. Rakentamisessa on huomioitava paikalliset paloturvallisuusmääräykset. Varaston tulee olla tiivis ja mikäli se rakennetaan kylmään tilaan, on huomioitava esim. eristämällä, ettei siiloon kondensoidu vettä. Kostuessaan pelletti murenee ja palamistulos heikkenee. Pahimmillaan hajonnut pelletti saattaa tukkia koko syöttöjärjestelmän. Pystyrakenteinen pellettivarasto Mikäli pelletti toimitetaan irtotavarana, tulee varasto rakentaa vähintään 6 7 m 3 suuruiseksi. Silloin varastoa tarvitsee täyttää vain pari kertaa vuodessa. Suositeltava minimikoko on kuitenkin 8 10 m 3, jolloin polttoainetoimituksen ajankohdalle saadaan pelivaraa. Pellettivarasto on puurakenteinen ja seinämät tehdään liukaspintaisesta vanerilevystä. Syöttöjärjestelmä tulisi asentaa siiloon niin, että se voidaan tarvittaessa irroittaa huoltoa varten. Irtotavaratoimituksissa pelletti tuodaan asiakkaalle säiliöautolla, jossa on n. 10 metriä pitkä täyttöputki. Pelletti puhalletaan varastoon talon ulkoseinässä olevan täyttöyhteen kautta, joten varaston sijoituspaikassa on huomioitava myös auton kulku talon pihamaalla. Neuvoja varaston suunnitteluun ja rakentamiseen saat jälleenmyyjältäsi tai Ariterm asiantuntijalta. Markkinoilla on olemassa myös valmissiiloja pellettikäyttöön. 1. Törmäysvaimennin asennetaan cm:n etäisyydelle takaseinästä vaimentamaan täyttövaiheessa pellettien törmäystä seinään. Vaakarakenteinen pellettivarasto Tarkistusikkuna 3. Sisäänpäin aukeava huoltoluukku 4. Poistoilmaputki (200 mm). Etäisyys täyttöputkesta sivusuunnassa vähintään 50 cm 5. Täyttöputki (100 mm), ja säliöauton kynsiliitännän kanssa yhteensopiva täyttöyhde 6. Varaston pohjakulman on suositeltavaa olla 50, joka varmistaa hyvälaatuisen pelletin valumisen siilon pohjalta lähtevään siirtoruuviin 7. Varaston seinien rakennusaineeksi sopii liukaspintainen pinnoitettu vaneri Siirtoruuvi siirtää pelletit syöttöjärjestelmän kautta polttimelle. Siilon pohjaputkeen tehdään max 3 kpl syöttöaukkoja, joista pelletti siirtyy ruuviin. 9. Sulkupelti 9 15

16 PS300 Pellettisiilo PS300 on kaunis ja huolellisesti viimeistelty pellettisiilo, joka on helppo koota ja sijoittaa kaikenkokoisiin pannuhuoneisiin. Siilon jalat ovat säädettäviä, joten siilo seisoo vakaasti epätasaisillakin pinnoilla. 602 PS300 on osa vaivatonta kokonaisratkaisua, jonka myötä pellettilämmitykseen siirtyminen käy nopeasti ja vaivattomasti. Pellettien syöttöjärjestelmä on helppo asentaa oikeaan kulmaan, joten pelletin syöttö toimii siististi ja vaivattomasti Kevytrakenteinen siilo on vaihtoehto itserakennetulle siilolle. Kätevä PS300 voi toimia myös pellettien välivarastona. Pellettisiilon tilavuus on 300 litraa ja sen täyttämistä helpottaa siilossa oleva väliritilä. 602 Rakenna pellettilämmitysjärjestelmästäsi siilon avulla tyylikäs ja toimiva kokonaisuus, jota on ilo käyttää vuodesta toiseen. Tilavuus PS300 Mitat (L x S x K) 300 l 602 x 602 x 1208 mm Syöttöputken aukko 699 mm alareunasta Materiaali Ominaisuuksia Kuumasinkitty teräslevy Helppo koota Säädettävät jalat Täyttämistä helpottava väliristikko Toimitukseen sisältyy kansi Sopii pää- tai välivarastoksi 16

17 PELLETTILÄMMITYSRATKAISUT PELLETTIKATTILAT Biomatic 20, Biomatic 50 Biomatic 20 pellettikattila Biomatic 50 pellettikattila Teho - pelletti 20 kw 50 kw - sähkö 6 kw - öljy 20 kw 50 kw Vesitilavuus 140 l 115 l Hormisuositus Ø 100 mm, 5 m Ø 150 mm, 6 m Paino 220 kg 415 kg Mitat 606 x 758 x 1500 mm 606 x 758 x 1690 mm LVI-koodi PELLETTILÄMMITYSKESKUKSET Biomatic+ 20, Biomatic+ 30, Biomatic+ 50 Biomatic+ 20 pellettilämmityskeskus Biomatic+ 30 pellettilämmityskeskus Biomatic+ 50 pellettilämmityskeskus Teho - pelletti 8-20 kw kw kw - sähkö 6 kw 6 kw - öljy 20 kw 30 kw 50 kw Vesitilavuus 140 l 142 l 115 l Hormisuositus Ø 100 mm, 5 m Ø 130 mm, 6 m Ø 150 mm, 6 m Paino 245 kg 330 kg 452 kg Mitat 604 x 925 x 1500 mm 606 x 970 x 1720 mm 606 x 960 x 1730 mm LVI-koodi

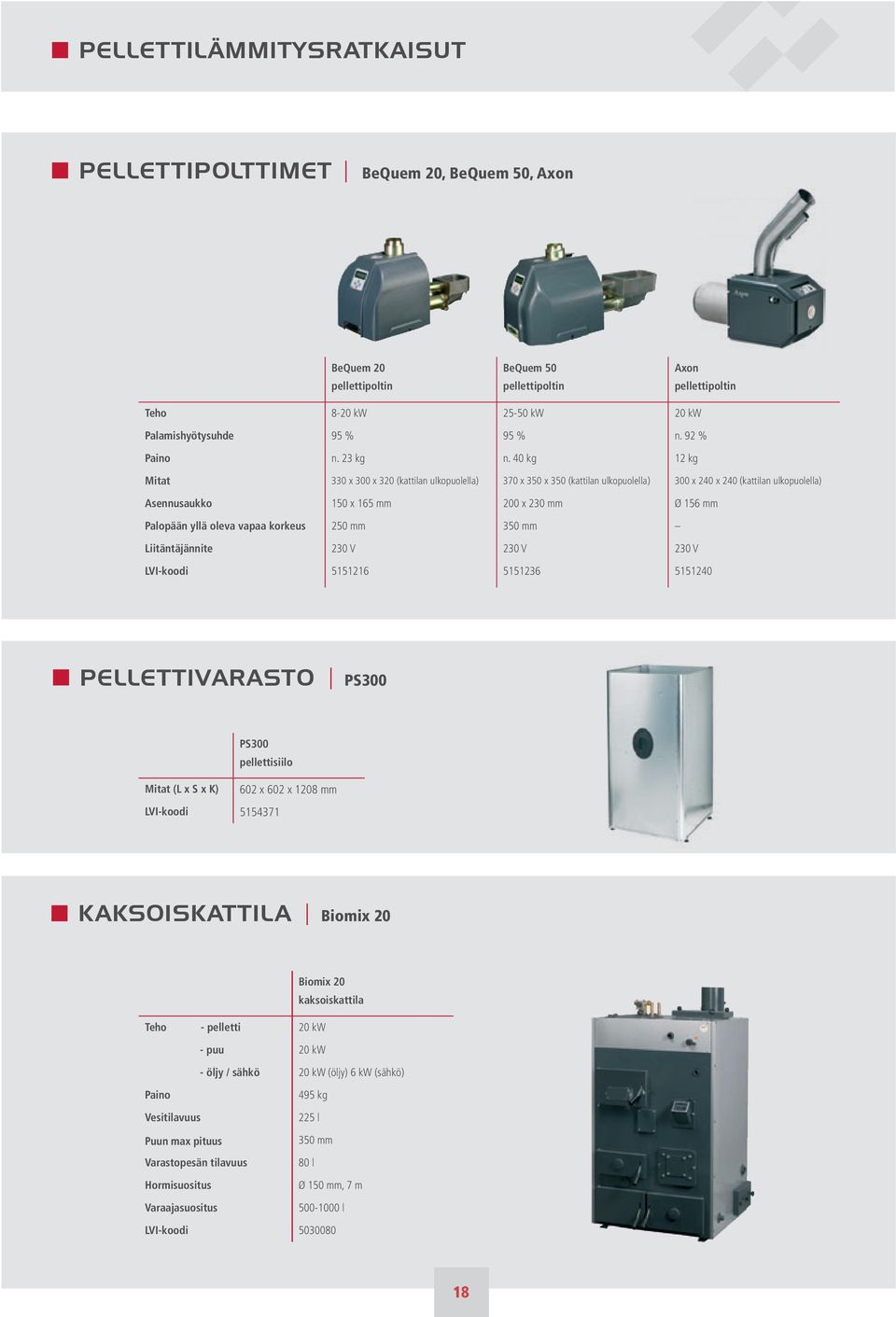

18 PELLETTILÄMMITYSRATKAISUT PELLETTIPOLTTIMET BeQuem 20, BeQuem 50, Axon BeQuem 20 pellettipoltin BeQuem 50 pellettipoltin Axon pellettipoltin Teho 8-20 kw kw 20 kw Palamishyötysuhde 95 % 95 % n. 92 % Paino n. 23 kg n. 40 kg 12 kg Mitat 330 x 300 x 320 (kattilan ulkopuolella) 370 x 350 x 350 (kattilan ulkopuolella) 300 x 240 x 240 (kattilan ulkopuolella) Asennusaukko 150 x 165 mm 200 x 230 mm Ø 156 mm Palopään yllä oleva vapaa korkeus 250 mm 350 mm Liitäntäjännite 230 V 230 V 230 V LVI-koodi PELLETTIVARASTO PS300 PS300 pellettisiilo Mitat (L x S x K) 602 x 602 x 1208 mm LVI-koodi KAKSOISKATTILA Biomix 20 Biomix 20 kaksoiskattila Teho - pelletti 20 kw - puu 20 kw - öljy / sähkö 20 kw (öljy) 6 kw (sähkö) Paino Vesitilavuus Puun max pituus Varastopesän tilavuus Hormisuositus Varaajasuositus 495 kg 225 l 350 mm 80 l Ø 150 mm, 7 m l LVI-koodi

19 PERUSTIETOA KATTILOIDEN VALMISTUKSESTA Lämmityskattiloiden valmistus kuuluu tällä hetkellä painelaitedirektiivin piiriin. Direktiivi mahdollistaa kattiloiden laadullista tuotantoa eri vaativuustasoilla. Lähtötaso on ns. hyvän konepajakäytännön mukainen taso. Tuotanto ei edellytä ulkopuolista laadunvalvontaa. Tällä perustasolla valmistettujen kattiloiden rakennelämpötila on max C. Lämpötila on painettu kattilan valmistuskilpeen. Vaativin valmistustaso on painelaite direktiivin H- ja H-1 -moduulin mukainen taso. Tämän vaativimman tason mukaisesti valmistettujen kattiloiden rakennelämpötila on 120 C. Vaativimman valmistustason mukainen tuotanto edellyttää jatkuvaa ulkopuolista laadunvalvontaa ja valmistajalle myönnetään erillinen painelaitesertifikaatti. Kaikki Ariterm Oy:n kattilat valmistetaan vaativimman tason mukaisesti. Tästä osoituksena kaikissa Arimax kattiloissa on 120 C rakennelämpötila ja Inspectan myöntämä painelaitesertifikaatti no: INS

20 mediataivas.com ARITERM OY PL 59 (Uuraistentie 1) 43101, Saarijärvi Puhelin (014) , telefax (014) Oikeudet muutoksiin pidätetään. 20
