1 GIS-perusteet ja kartografia -tehtävät

2 Tehtävä 1 Tutustuminen ArcMap-käyttöliittymään Avaa Suomen rajat ja asutuskeskukset - tasot (Maastotietokanta > Suomi-kansio) Kokeile erilaisia työkaluja Muuta symboliasetuksia Tarkastele ominaisuus-/attribuuttitaulukkoa

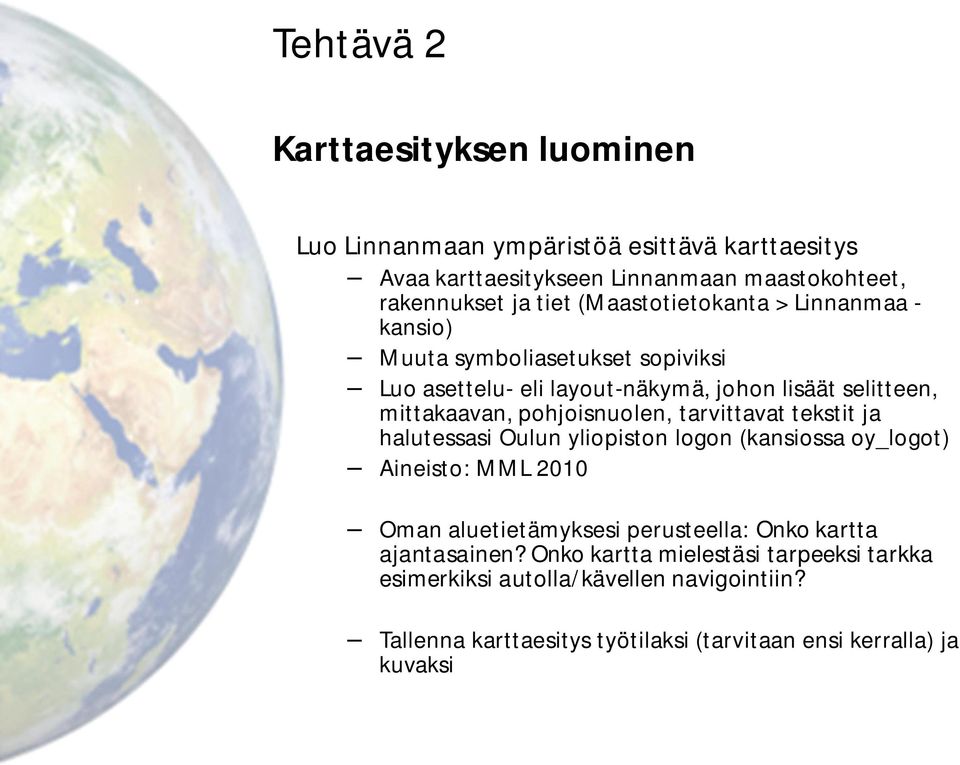

3 Tehtävä 2 Karttaesityksen luominen Luo Linnanmaan ympäristöä esittävä karttaesitys Avaa karttaesitykseen Linnanmaan maastokohteet, rakennukset ja tiet (Maastotietokanta > Linnanmaa - kansio) Muuta symboliasetukset sopiviksi Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon (kansiossa oy_logot) Aineisto: MML 2010 Oman aluetietämyksesi perusteella: Onko kartta ajantasainen? Onko kartta mielestäsi tarpeeksi tarkka esimerkiksi autolla/kävellen navigointiin? Tallenna karttaesitys työtilaksi (tarvitaan ensi kerralla) ja kuvaksi

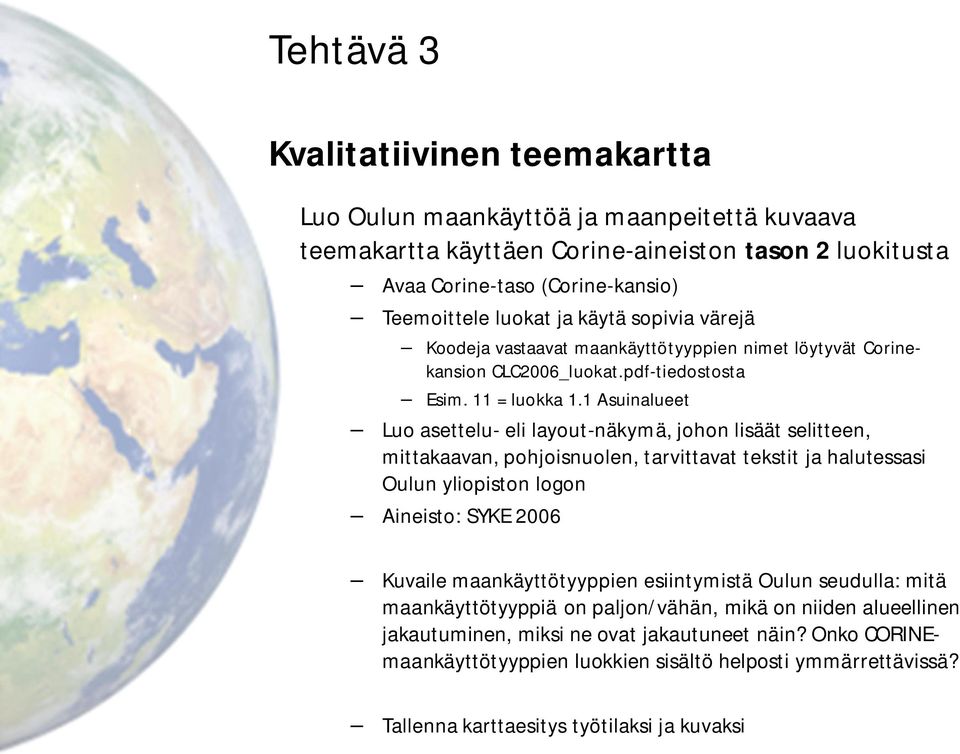

4 Tehtävä 3 Kvalitatiivinen teemakartta Luo Oulun maankäyttöä ja maanpeitettä kuvaava teemakartta käyttäen Corine-aineiston tason 2 luokitusta Avaa Corine-taso (Corine-kansio) Teemoittele luokat ja käytä sopivia värejä Koodeja vastaavat maankäyttötyyppien nimet löytyvät Corinekansion CLC2006_luokat.pdf-tiedostosta Esim. 11 = luokka 1.1 Asuinalueet Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: SYKE 2006 Kuvaile maankäyttötyyppien esiintymistä Oulun seudulla: mitä maankäyttötyyppiä on paljon/vähän, mikä on niiden alueellinen jakautuminen, miksi ne ovat jakautuneet näin? Onko CORINEmaankäyttötyyppien luokkien sisältö helposti ymmärrettävissä?

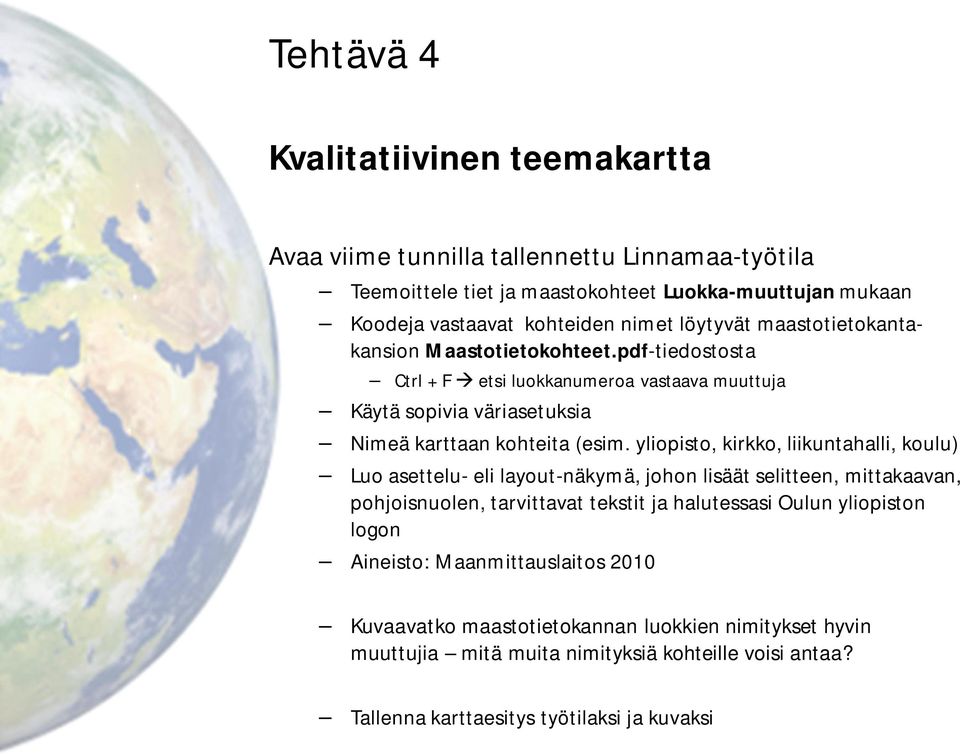

5 Tehtävä 4 Kvalitatiivinen teemakartta Avaa viime tunnilla tallennettu Linnamaa-työtila Teemoittele tiet ja maastokohteet Luokka-muuttujan mukaan Koodeja vastaavat kohteiden nimet löytyvät maastotietokantakansion Maastotietokohteet.pdf-tiedostosta Ctrl + F à etsi luokkanumeroa vastaava muuttuja Käytä sopivia väriasetuksia Nimeä karttaan kohteita (esim. yliopisto, kirkko, liikuntahalli, koulu) Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: Maanmittauslaitos 2010 Kuvaavatko maastotietokannan luokkien nimitykset hyvin muuttujia mitä muita nimityksiä kohteille voisi antaa?

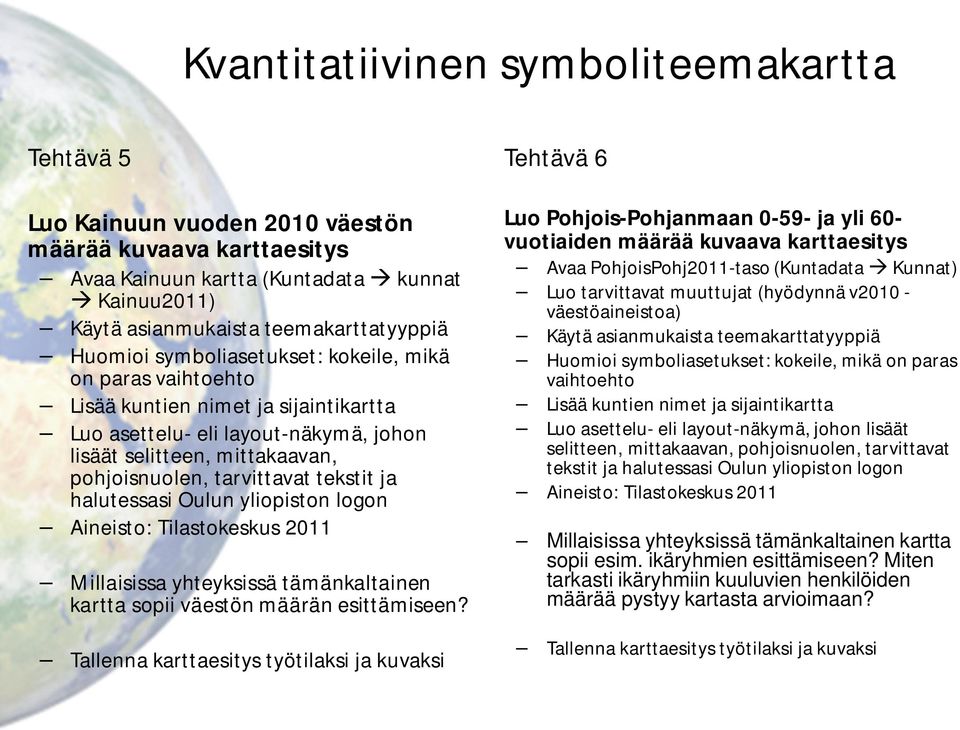

6 Kvantitatiivinen symboliteemakartta Tehtävä 5 Luo Kainuun vuoden 2010 väestön määrää kuvaava karttaesitys Avaa Kainuun kartta (Kuntadata à kunnat à Kainuu2011) Käytä asianmukaista teemakarttatyyppiä Huomioi symboliasetukset: kokeile, mikä on paras vaihtoehto Lisää kuntien nimet ja sijaintikartta Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: Tilastokeskus 2011 Millaisissa yhteyksissä tämänkaltainen kartta sopii väestön määrän esittämiseen? Tehtävä 6 Luo Pohjois-Pohjanmaan ja yli 60- vuotiaiden määrää kuvaava karttaesitys Avaa PohjoisPohj2011-taso (Kuntadata à Kunnat) Luo tarvittavat muuttujat (hyödynnä v väestöaineistoa) Käytä asianmukaista teemakarttatyyppiä Huomioi symboliasetukset: kokeile, mikä on paras vaihtoehto Lisää kuntien nimet ja sijaintikartta Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: Tilastokeskus 2011 Millaisissa yhteyksissä tämänkaltainen kartta sopii esim. ikäryhmien esittämiseen? Miten tarkasti ikäryhmiin kuuluvien henkilöiden määrää pystyy kartasta arvioimaan?

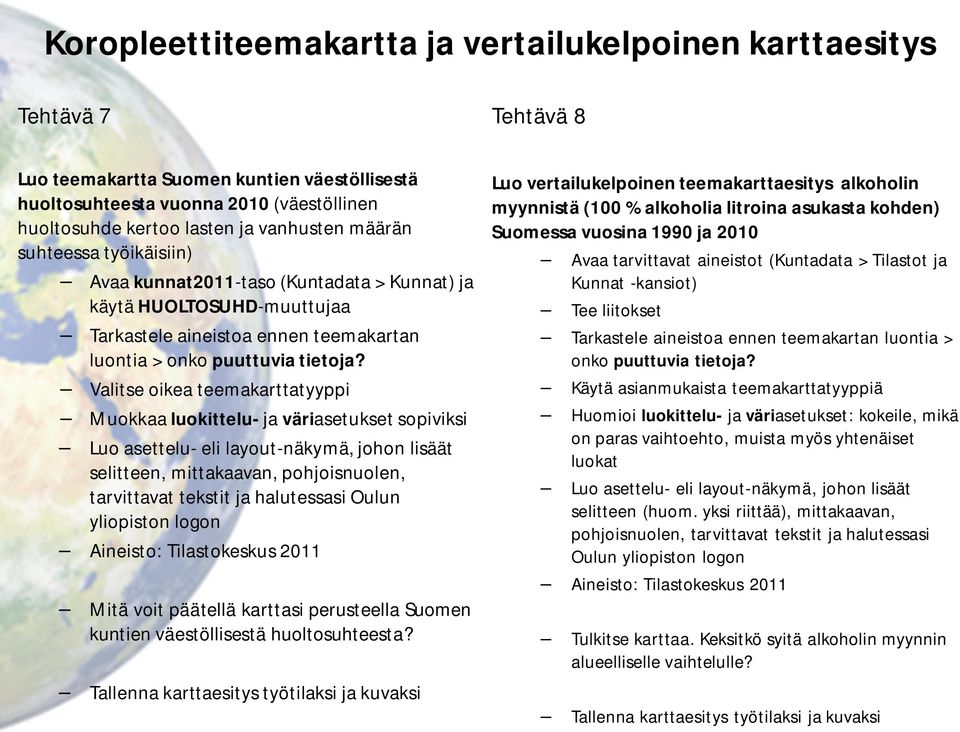

7 Koropleettiteemakartta ja vertailukelpoinen karttaesitys Tehtävä 7 Tehtävä 8 Luo teemakartta Suomen kuntien väestöllisestä huoltosuhteesta vuonna 2010 (väestöllinen huoltosuhde kertoo lasten ja vanhusten määrän suhteessa työikäisiin) Avaa kunnat2011-taso (Kuntadata > Kunnat) ja käytä HUOLTOSUHD-muuttujaa Tarkastele aineistoa ennen teemakartan luontia > onko puuttuvia tietoja? Valitse oikea teemakarttatyyppi Muokkaa luokittelu- ja väriasetukset sopiviksi Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: Tilastokeskus 2011 Mitä voit päätellä karttasi perusteella Suomen kuntien väestöllisestä huoltosuhteesta? Luo vertailukelpoinen teemakarttaesitys alkoholin myynnistä (100 % alkoholia litroina asukasta kohden) Suomessa vuosina 1990 ja 2010 Avaa tarvittavat aineistot (Kuntadata > Tilastot ja Kunnat -kansiot) Tee liitokset Tarkastele aineistoa ennen teemakartan luontia > onko puuttuvia tietoja? Käytä asianmukaista teemakarttatyyppiä Huomioi luokittelu- ja väriasetukset: kokeile, mikä on paras vaihtoehto, muista myös yhtenäiset luokat Luo asettelu- eli layout-näkymä, johon lisäät selitteen (huom. yksi riittää), mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon Aineisto: Tilastokeskus 2011 Tulkitse karttaa. Keksitkö syitä alkoholin myynnin alueelliselle vaihtelulle?

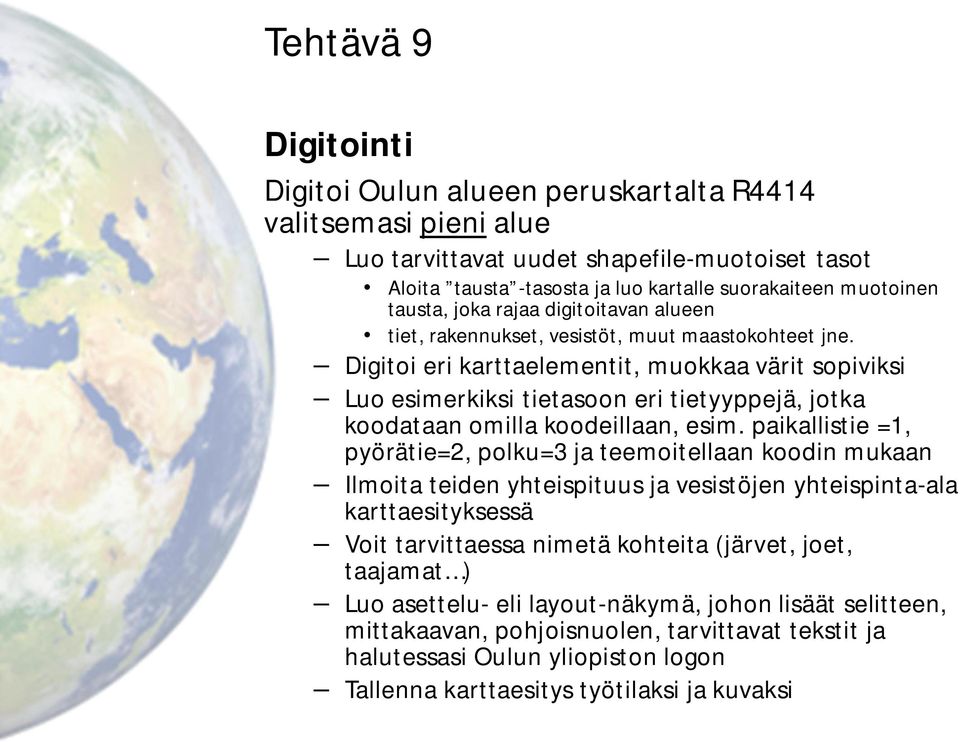

8 Tehtävä 9 Digitointi Digitoi Oulun alueen peruskartalta R4414 valitsemasi pieni alue Luo tarvittavat uudet shapefile-muotoiset tasot Aloita tausta -tasosta ja luo kartalle suorakaiteen muotoinen tausta, joka rajaa digitoitavan alueen tiet, rakennukset, vesistöt, muut maastokohteet jne. Digitoi eri karttaelementit, muokkaa värit sopiviksi Luo esimerkiksi tietasoon eri tietyyppejä, jotka koodataan omilla koodeillaan, esim. paikallistie =1, pyörätie=2, polku=3 ja teemoitellaan koodin mukaan Ilmoita teiden yhteispituus ja vesistöjen yhteispinta-ala karttaesityksessä Voit tarvittaessa nimetä kohteita (järvet, joet, taajamat ) Luo asettelu- eli layout-näkymä, johon lisäät selitteen, mittakaavan, pohjoisnuolen, tarvittavat tekstit ja halutessasi Oulun yliopiston logon

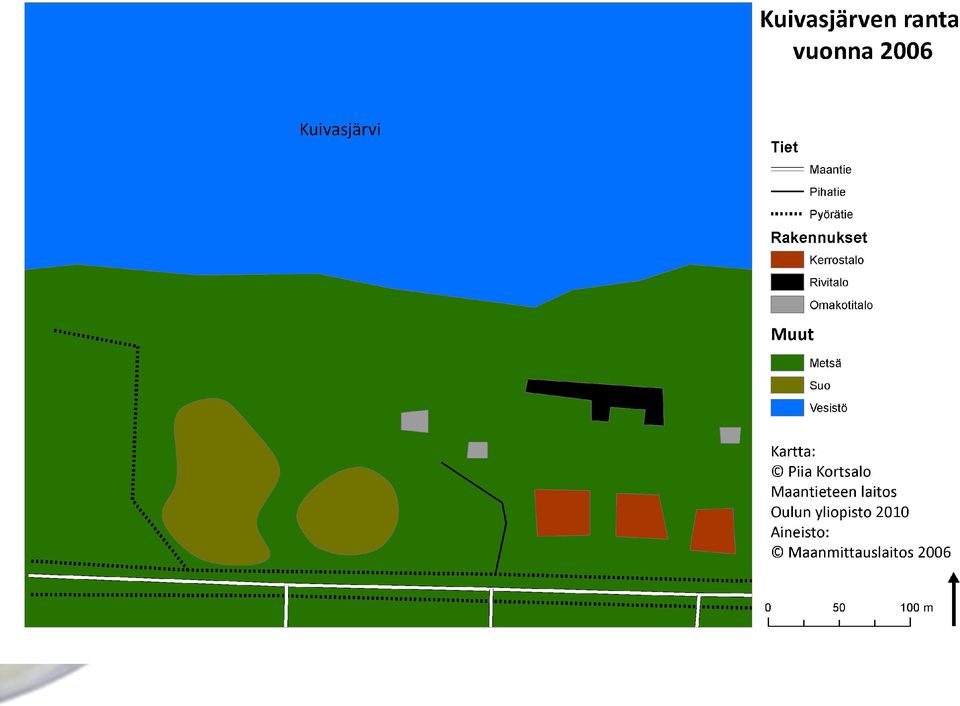

9

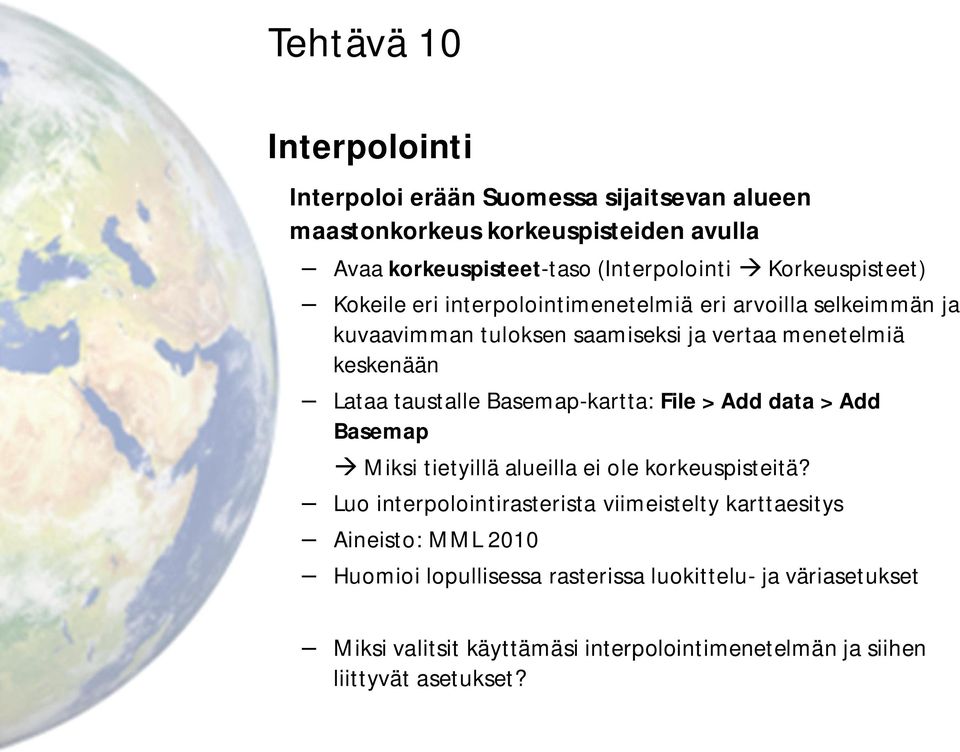

10 Tehtävä 10 Interpolointi Interpoloi erään Suomessa sijaitsevan alueen maastonkorkeus korkeuspisteiden avulla Avaa korkeuspisteet-taso (Interpolointi à Korkeuspisteet) Kokeile eri interpolointimenetelmiä eri arvoilla selkeimmän ja kuvaavimman tuloksen saamiseksi ja vertaa menetelmiä keskenään Lataa taustalle Basemap-kartta: File > Add data > Add Basemap à Miksi tietyillä alueilla ei ole korkeuspisteitä? Luo interpolointirasterista viimeistelty karttaesitys Aineisto: MML 2010 Huomioi lopullisessa rasterissa luokittelu- ja väriasetukset Miksi valitsit käyttämäsi interpolointimenetelmän ja siihen liittyvät asetukset?
