1 Luonnonmukaiset vesiaiheet Jukka Jormola, maisema-arkkitehti Suomen ympäristökeskus SYKE Maisemarakentamisen tekniikka, Aalto-yliopisto Luonnonmukaiset vesiaiheet maisemataiteessa Kiinalainen ja japanilainen puisto Eurooppalainen maisemapuisto Esimerkkejä uusista elinympäristöistä, korvaavat virtavesihabitaatit Hotellipiha, Suzhou, Kiina

2 Mitä on luonnonmukaisuus maisemarakentamisessa? Luontoon perustuvat ratkaisut (Nature Based Solutions), EU -komission ohjelma: Toimenpiteitä, jotka ovat inspiroituneita tai on kopioitu luonnosta tai jotka tukeutuvat luonnon prosesseihin Luonnonmateriaalien käyttö Luonnossa esiintyvät suunnitteluteemat Uudet elinympäristöt arvokkaille eliöille Voidaan tarvita teknisiä apurakenteita, jotta toteutus on mahdollista Maisema-arkkitehdin suunnittelu ja valvonta: Onnistutaanko suunnitteluideat toteuttamaan? Kysymys suunnitelmien yksityiskohtaisuudesta ja maisemarakentamisessa tarvittavasta taidosta Jormola, J., Harjula H., Sarvilinna A. (toim.) Luonnonmukainen vesirakentaminen Uusia näkökohtia vesistösuunnitteluun

3 Traditionaalinen kiinalainen puutarha: jyrkät kivikkorannat Vancouver

4

5 Uusi kiinalainen puisto: Rantakiveyksen erilaiset tyylit, vesiputoukset Sydney

6 Sopivan vesimäärän valutus kivien yli

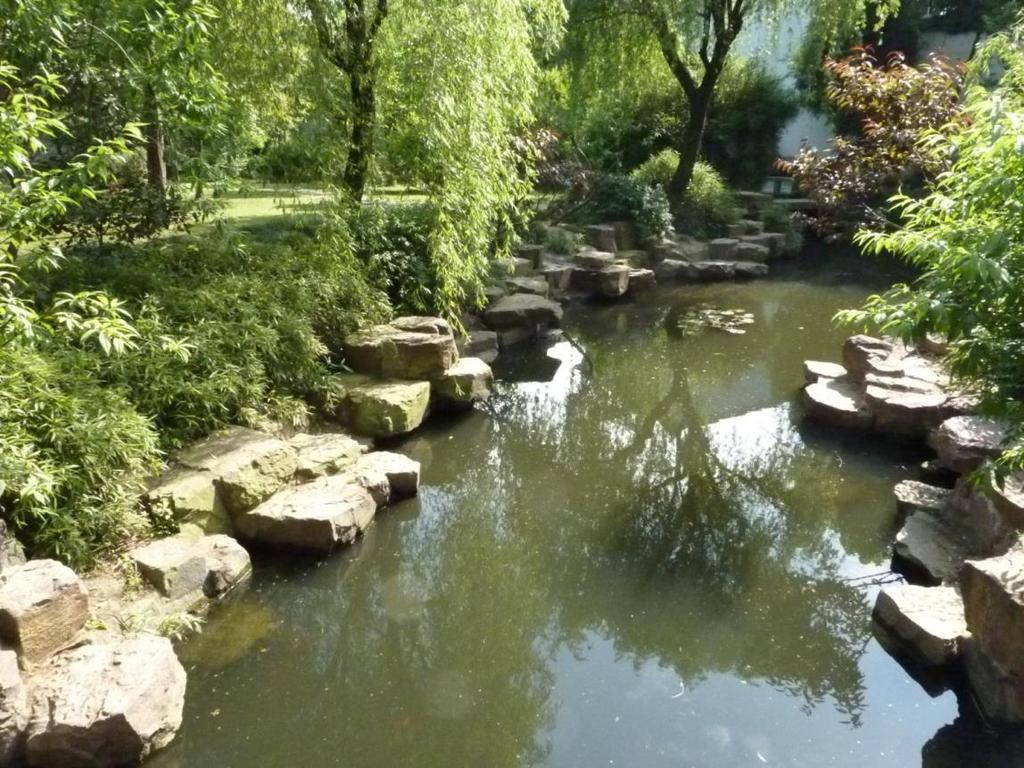

7 Vaakasuuntainen tyyli Suzhou Shanghain lähellä, 10 Unescon maailmanperintökohdetta

8

9 Helppo pääsy veteen/rannalle (ihmiset, kilpikonnat)

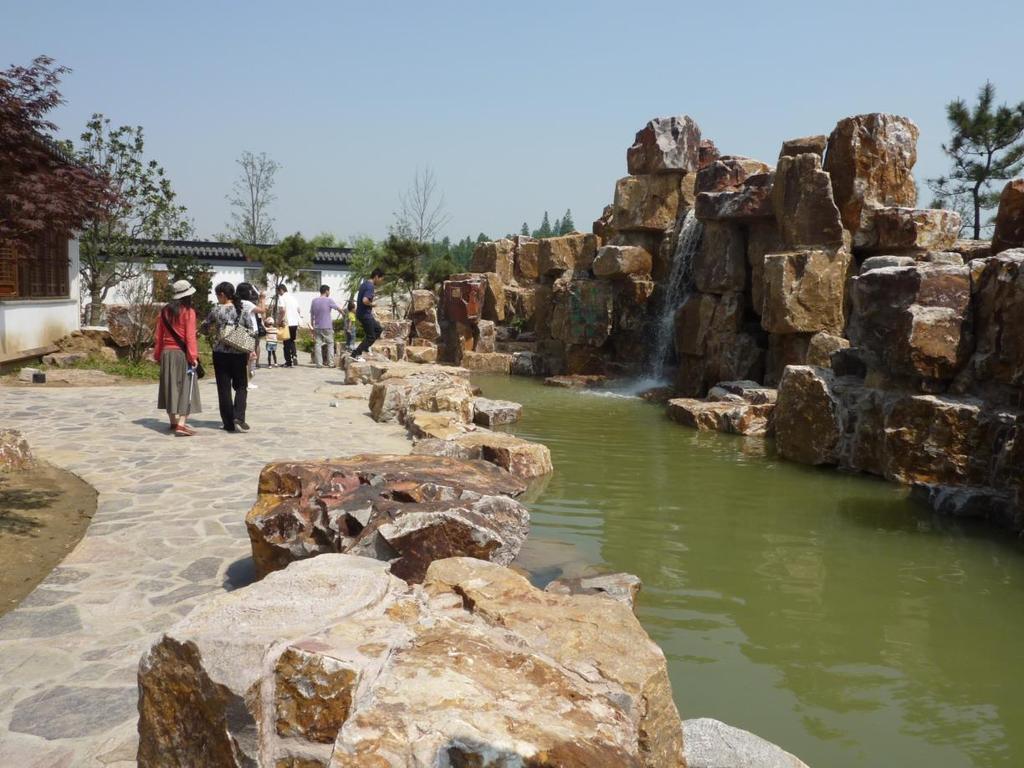

10 Uusia puistoja Kiinassa Shanghu lake scenic point, Suzhou 2008

11 Tyylitelty keinokallio

12 Shanghai Expo 2010

13 Japanilainen puisto Miniatyyrimaisemia tunnetuista luonnonkohteista Sento, Kioto

14 Yksittäiskivien asettelu, rantakivikko

15 Katsura, Kioto

16

17 Maisemapuisto Euroopassa Romantiikan aika taiteissa 1800-luvun alussa Arvostettiin: Kiinalaista puistoa Keskiaikaa (rakennustaiteessa uusgotiikka) Oman maan kulttuuria, kansanperinnettä ja luontoa Karuja ja koskemattomia alueita, vuoristoa Puistoissa kiviä, kallioita Kauneusihanne muuttui harmoniasta ylevien (sublime), jopa rajujen elämysten kokemiseksi ja kuvaamiseksi

18 Monrepos, Viipuri 1800-luvun alku

19 Monrepos: ensimmäinen Väinämöisen patsas

20 Saksa: vesiaiheiden suunnittelun teoriaa Herman Pückler-Muskau: Andeutungen über Landschaftsgärtnerei 1834 Vesiaiheen muodot maaperän ja liikkuvan veden taistelun tuloksena Hyviä ja huonoja esimerkkejä: (vaihtelevat hyviä, löysät huonoja)

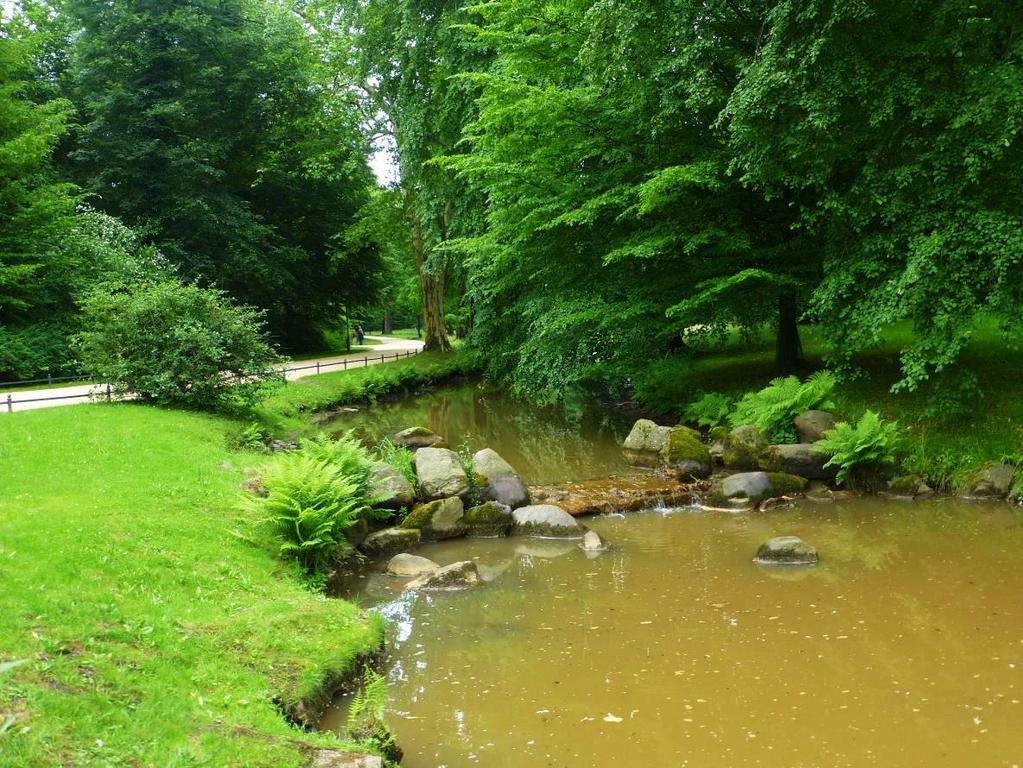

21 Bad Muskau

22 Branitz, Cottbus

23 Viktoriapark, Berliini, Kreuzberg

24

25 Viktoriaparkin vesiputouksen esikuva: Zackelfall, Riesengebirge (Karpaatit), tunnettu matkailukohde

26

27 Maisemarakentamisen perinnettä Viktoriaparkissa: viinitarhojen terassointitaito

28

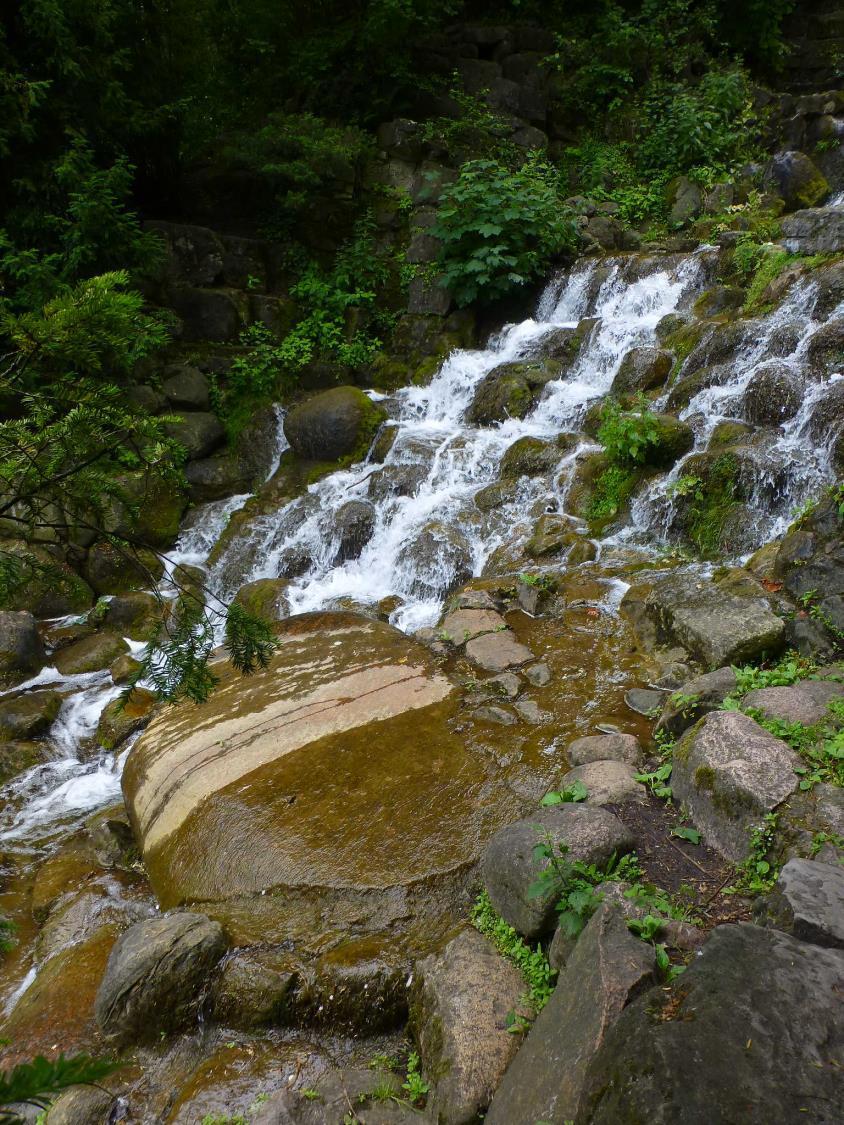

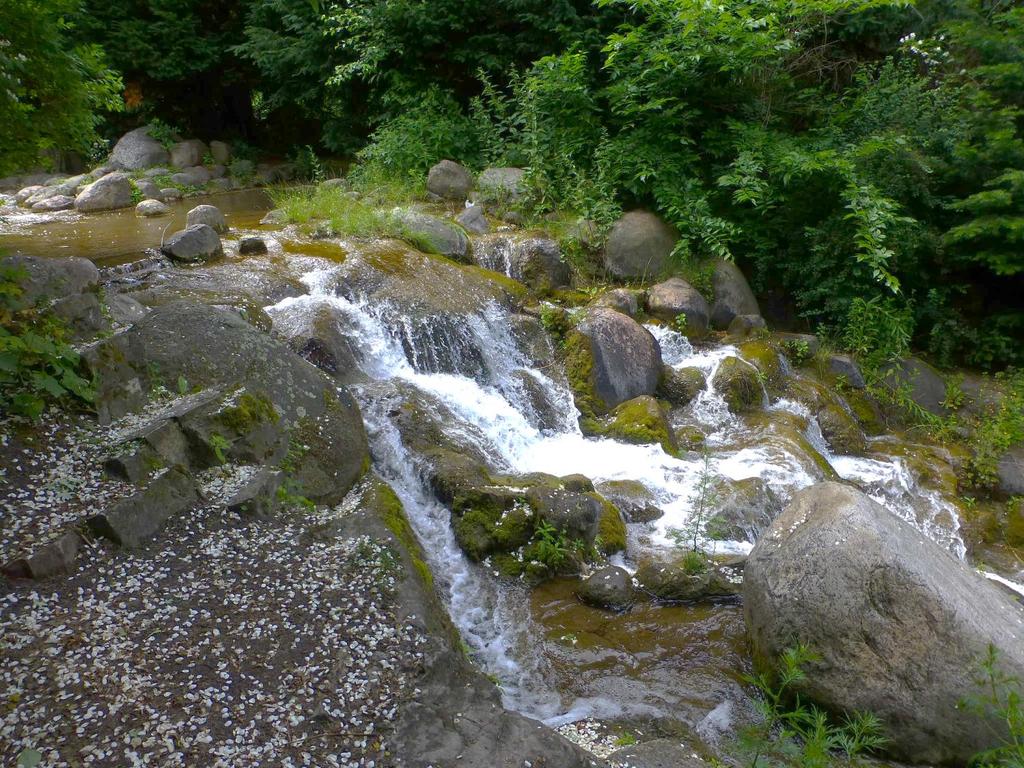

29 Viktoriapark: keinokalliota, pyöreät vesikivet

30

31

32

33

34

35

36

37

38

39

40

41

42 Käytännön sovelluksia: Pohjapadot, tekokosket ja kalatiet Pohjapato säätelee yläpuolisia vedenkorkeuksia Tekokoski on pohjapadon luiska, joka on eliöille nousukelpoinen Kalatie ohittaa esteen, kuten voimalaitoksen, kaloille nousukelpoinen - jyrkissä allasrakenne, loivat koskimaisia - loivia kutsutaan myös ohitusuomiksi, nousukelpoinen kaikille eliöille

43 Pohjakynnykset Uoman vesi jakaantuu leveämmälle, saadaan poikasaluetta koskeen Holvimainen rakenne tukeutuu rantoihin ja isoihin kiviin

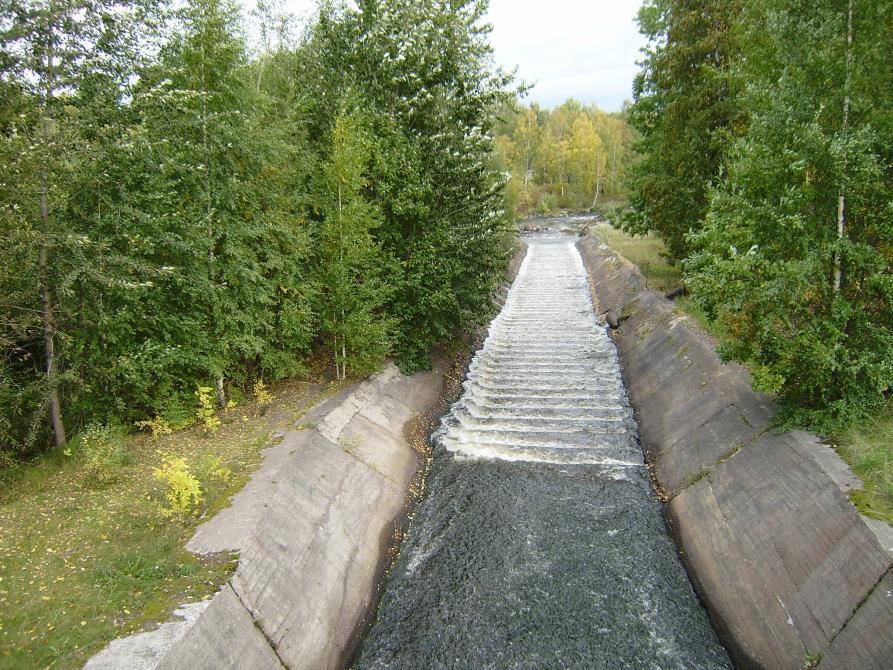

44 Suunnitteluprojekti 2014: Lososinkajoki, Petroskoi Pietari Suuren tykkitehtaan padon saaminen nousukelpoiseksi Äänisen lohelle, LieToLoHi -hanke

45 Toteutusratkaisu kahdessa vaiheessa 1. Luonnonmukainen kalatie, joka sopii myös lisääntymiseen 2. Betonirampin muokkaus maisemakoskeksi, 10 m korkeus 2 1

46 Seudullinen lähtökohta: Kivatsun vesiputous

47 Suunnitelmapohja autocadilla, SYKE Venäläiskonsultin tarkoitus viimeistellä

48 Luonnonmukainen kalatie ja betonirampin muokkaaminen koskeksi, jossa 3 kpl 1 m vesiputouksia, lohien hypättävissä kun alla suvannot

49

50

51 Korvaavat virtavesihabitaatit Imatran kaupunkipuro 2014 Imatrankoski oli aikanaan pysyvä turistinähtävyys, nykyisin vain koskinäytöksiä 15 min Kaupunkipuro korvaamaan kuivuvia suodosvesipuroja, joissa taimenia Uusi turistinähtävyys kuivaan aikaan 51

52 Suunnittelu: MA-arkkitehdit / SYKE Toteutus: VRJ, KAS-elykeskus Vesi putkilla ylälampiin 300/180l/s Pääkadun alitus Akvedukti entisen uittokourun tyylisenä Mutkitteleva poikastuotanto-osuus 52

53 Poikastuotanto-osuus uutena elinympäristönä Tavoitteena laaja ja hyvä taimenten poikastuotantoalue Loivia poikasalueita, kaltevuus 0,25-2%, talvisyvänteitä Jormola J., Koljonen, S., Koskiaho, J., Tammela, S. & Tapaninen M., Planning and construction of compensative reproduction channels for salmonid fish, Proceedings of the International Conference on Ecohydraulics, Melbourne (2016) 53

54 Poikkileikkauksia suunnitelluilla poikasosuuksilla, joiden kaltevuus 0,25% 54

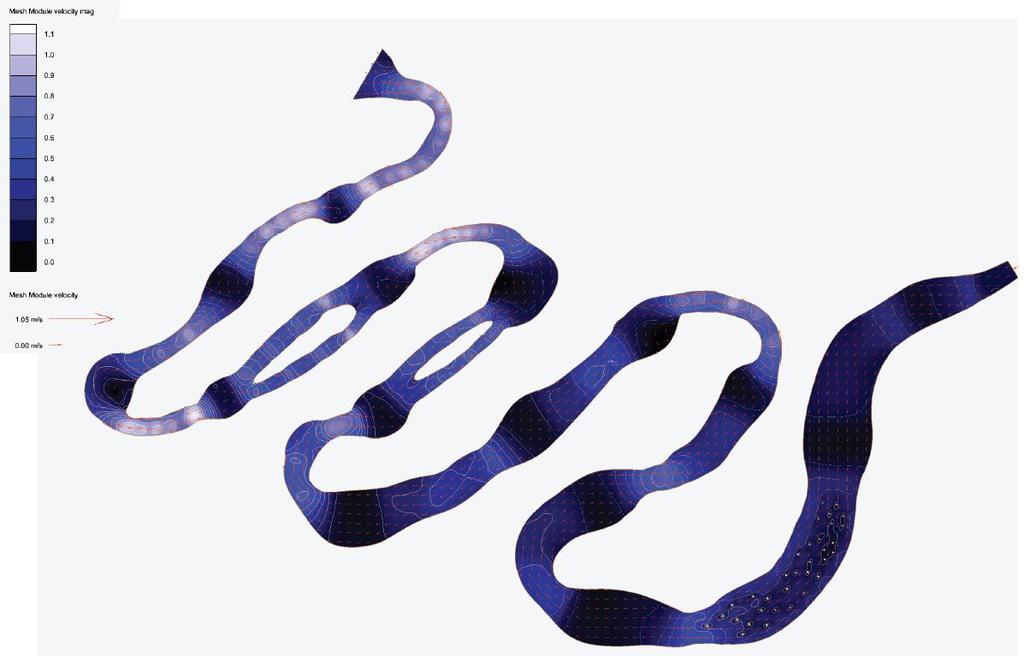

55 Virtausmallinnuksella tutkittiin muodostuvan poikastuotanto-osuuden hydrauliikkaa 2D virtausmalli, näyttää tulevat virrannopeudet ja syvyydet Virrannopeudet enimmäkseen 0,2-0,4 m/s, maksimi 1 m/s 55

56 Vesisyvyydet enimmäkseen 0,2-0,4 m, syvänteet yli 1 m 56

57 Habitaattimallinnus, malliin lisätty pohjan kivikoko ja luontaiset preferenssiolot taimenen poikasille Alle 10 cm taimen 150 l/s, uoma parasta habitaattiluokkaa pienille taimenen poikasille (vihreä) Hiukan liian matala isommille poikasille 57

58 Imatran kaupunkipuron toteutus Bentoniittimatto vuotojen estämiseksi alkuperäisellä täyttömaalla Hiekkakerros sen päällä suojana Soraa ja kiveä pohjan verhoiluna, viimeistelynä puuainesta 58

59 Miten tarkasti uoma lopulta toteutettiin? Uoma skannattiin Vedenpintojen perusteella toteutuneet kaltevuudet 0.5 2% vastaavat melko hyvin suunniteltuja 59

60 Virrannopeuksia ja vesisyvyyksiä mitattiin 60

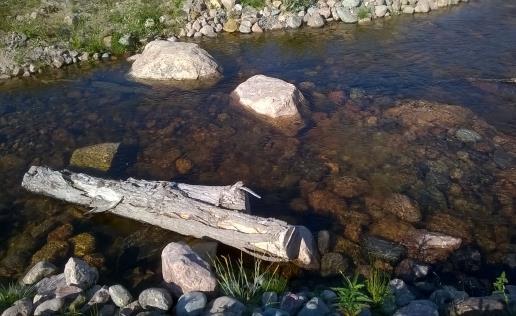

61 Mittauksia 1. Kutusoraikko Nopeudet: 0,05 0,75 m/s Syvyydet: 0,1 0,25 m Hyvää kutualuetta 2. Poikashabitaatti 0,5% Nopeudet: 0,05 0,85 m/s Syvyydet: 0,3 0,4 m Hyvää poikasaluetta 3. Jyrkkä osuus 2,5 16% Nopeudet: 0,75 1,95 m/s Syvyydet: 0,1 0,2 m Mahdollistaa kalojen nousun Hydrauliikka vastaa suunniteltua 61

62 Pohjaeläimistö 2015 Pohjaeläinnäytteitä otettiin elokuussa Yhteensä18 pohjaeläinsukua Toiminnallinen ryhmittely: Kerääjiä paljon jo heti ensimmäisenä kesänä, vaikka uomassa vielä vähän orgaanista kariketta Ravintoa kalastolle 62

63 Kalasto taimenta siirrettiin läheisestä purosta, pituus cm, 6 merkittiin Särkiä ja salakoita nousi touko-kesäkuussa, poikasia elokuussa Salakoita Särjen ja salakan poikanen Kaupunkipuron avajaiset 2015, taimenten vapautus

64 Vesikasvien istutus Siirrettiin vesisammalia, toimivat kalanpoikasten ja pohjaeläinten suojana

65 Kalasto, syksy 2016 Syksyllä 2015 kudettuja ja keväällä 2016 syntyneitä taimenen poikasia parhaimmillaan lähes 50 kpl/100m2 Uusia kutukaloja nousussa Uutisvuoksi Kuva: Markus Tapaninen

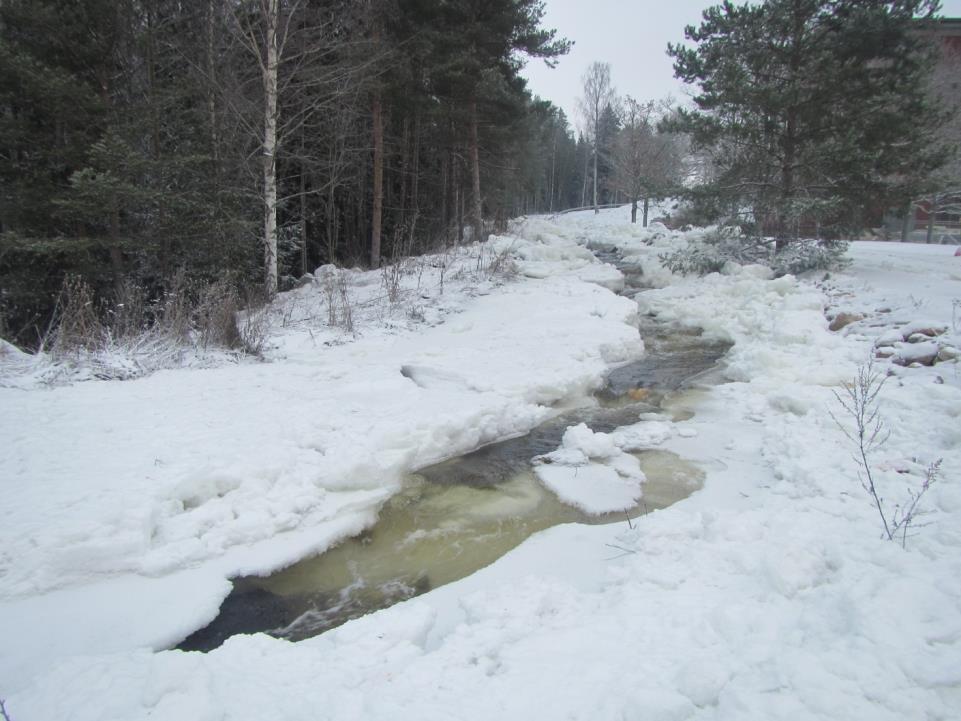

66 Tarvittavia lisätutkimuksia: Hyydöt Kovalla pakkasella on ilmennyt hyytöä, kun vuolaasti virtaava vesimassa alijäähtyy ennen suojaavan jääkannen muodostumista Voi haitata talvehtivia kaloja Pyritään lisäämään suvantoja, jotta jäätyminen alkaisi herkemmin

67 Pohdintaa esteettisistä tavoitteista Pystytäänkö vielä nykyään toteuttamaan vaikuttavaa/ koskettavaa/ ylevää hankkeina, jotka inspiroituvat luonnosta? Pystytäänkö nykyisissä suunnitteluttamis- ja rakennuttamiskäytännöissä varmistamaan suunnittelijan tavoitteiden toteutuminen? Maisemarakentamisen taso ja valvonta tärkeää Käynnissä olevia suunnitteluprojekteja: Tikkurilan padon purku ja kosken kunnostus, Vantaa Tourujoen padon purku ja uusi koski, Jyväskylä

68 Johtopäätöksiä korvaavista elinympäristöistä Elinympäristöjen rakentaminen vaatii tarkkaa suunnittelua ja toteutuksen valvontaa Toimivuuden arvioinnissa apuna insinööritieteiden ja ekologian tutkimusmenetelmät Elinympäristöjen toteutus tuottaa uuden tyyppistä maisemarakentamista Esteettiseen arviointiin uutta merkityssisältöä, esim. puunrungot ja kannot Uudet elinympäristöt voivat korvata rakentamisesta aiheutuvaa luonnonalueiden vähenemistä, uusi laajeneva tehtäväkenttä maisema-arkkitehdeille
