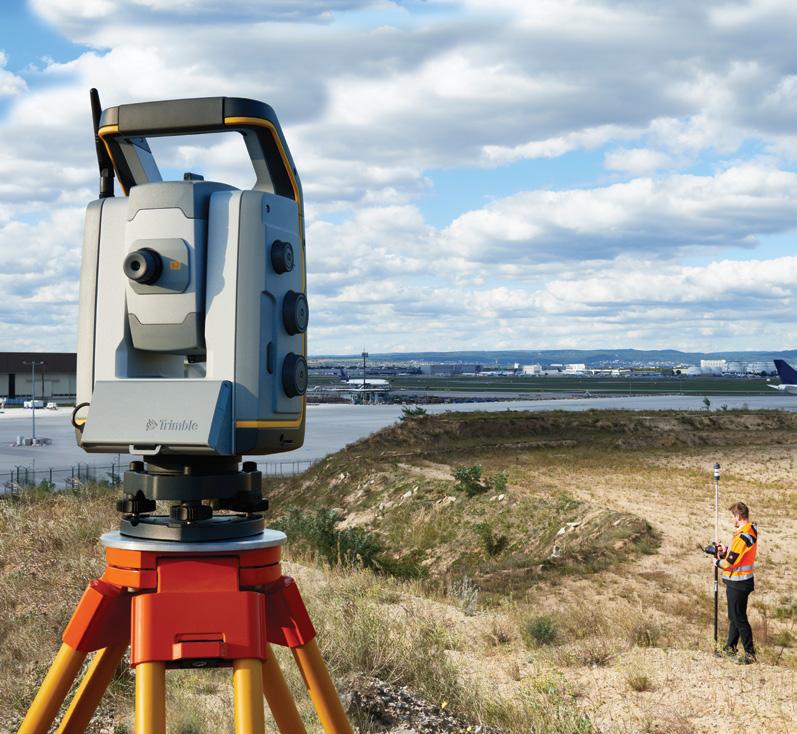

1 Trimblen takymetrit

2 Edistyksellisimmät takymetrit. Tehokkuuden ylivoimaa. NOPEAMMIN, HELPOMMIN JA TUOTTAVAMMIN Viisi takymetriä S5, S7, S9, S9 HP ja SX10 tarjoavat paremman suorituskyvyn ja enemmän toimintoja kuin takymetrit koskaan ennen. Yhdessä ne tuovat valinnanvapautta perusmallista maksimijoustavaan ratkaisuun, päivittäisestä perusmittaamisen tarkoitetusta työhevosesta erittäin tarkkaan erikoistakymetriin. Kaikkiin sisältyy Trimblen arvostettu koulutus, huolto ja tekninen tuki. Trimble tekee jatkuvasti kehitystyötä, jotta päivittäinen mittaus olisi nopeampaa, helpompaa ja tuottavampaa. Kaikki takymetrien ominaisuudet, toiminnot ja ohjelmistokomponentit on suunniteltu lisäämään tehokkuutta maastossa ja toimistossa ilman kompromisseja suorituskyvystä tai tarkkuudesta. EDM-tekniikka mahdollistaa nopeammat maastomittaukset vähemmillä pystytyksillä samalla kun se parantaa keilauksen suorituskykyä. SurePoint -tekniikka vähentää tähtäysvirheitä ja kalliita uudelleen mittauksia. Testattu Trimble Access -maasto-ohjelmisto varmistaa nopean tiedonkeruun maastossa. Trimble SureScan -tekniikka tehostaa tarkkuutta, takaa jäljitettävyyden ja poistaa tarpeen palata maastoon keräämään lisätietoa. Lisäksi tiedon käsittely on helpompaa ja nopeampaa käyttämällä Trimble Business Center -ohjelmistoa integroimaan kerätty geospatiaalinen data. Siksi Trimblen takymetrit tarjoavat ylivoimaisesti tehokkaimman ja luotettavimman suorituskyvyn. 2

3 Trimble S5 Takymetri Trimble SX10 Takymetri Trimble S9 Takymetri Trimble-takymetrit: luotettavia nyt, suunniteltu myös tulevaisuutta varten. Jo yli vuosikymmenen ajan, lukemattomissa tehtävissä ympäri maailman, Trimblen mittaustakymetrit ovat tarjonneet ylivoimaista suorituskykyä, luotettavuutta ja tehokkuutta. Me Trimblellä haluamme aina eteenpäin, tekemällä innovatiivista tuotekehitystä. Trimble S7 Takymetri Trimblen takymetrit: Mittaus, kuvatoiminnot ja 3D-skannaus yhdessä tehokkaassa ratkaisussa Keräät tietoa nopeammin ja tarkemmin Hyödyt Trimble VISION -tekniikan eduista: videorobottiohjaus, näkymän dokumentointi ja mittaus Saat paremman tarkkuuden, jopa pitkillä etäisyyksillä, Trimble DR Plussan ja Lightning 3DM:n avulla Luot tehokkaampia 3D-malleja Käsittelet tiedot nopeasti Trimble Business Center -ohjelmistolla Paikannat laitteen reaaliajassa Locate2Protect:n avulla. Hallinnoit laitteita Trimble InSphere Equipment Managerin avulla. 3

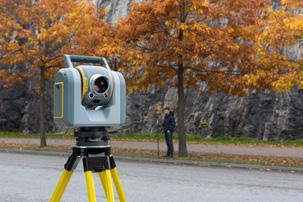

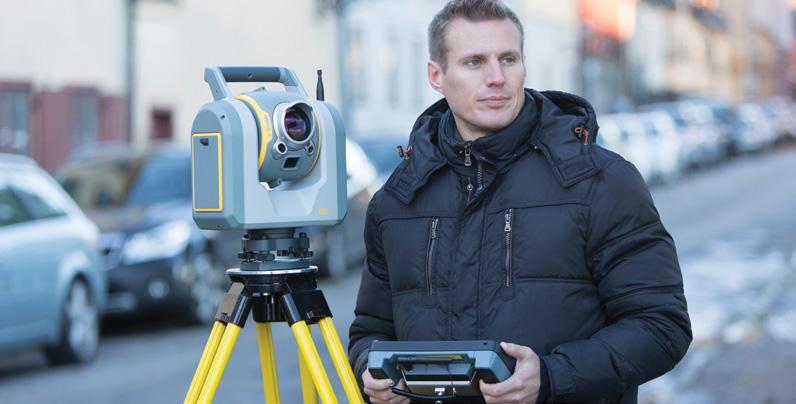

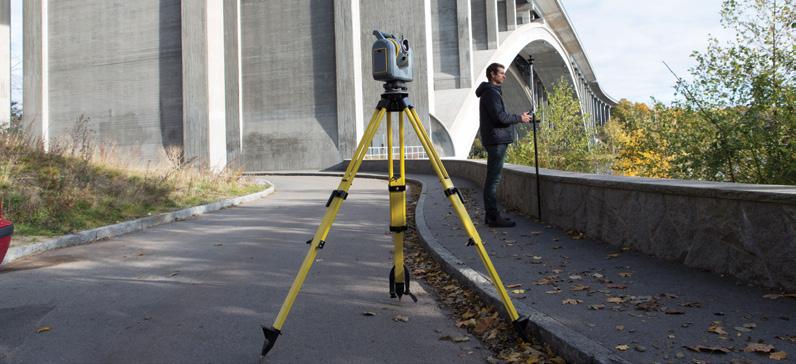

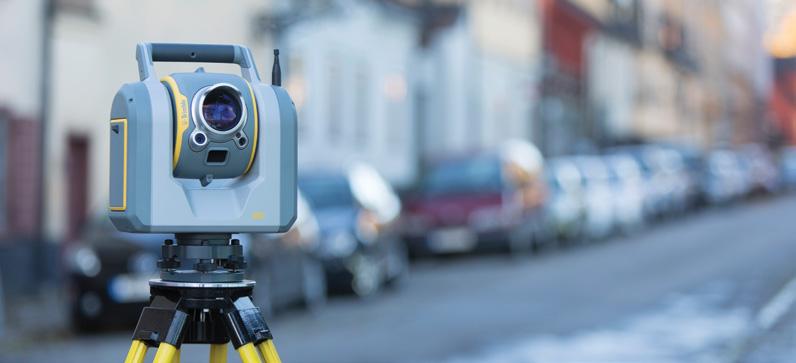

4 SX10 Keilaintakymetri YHDISTÄ GEOSPATIAALINEN OSAAMINEN TYÖNKULKUIHISI Trimble SX10 on maailman ensimmäinen laserkeilaava takymetri, joka aidosti yhdistää erittäin nopean 3D-keilauksen, tehokkaat Trimble VISION -kuvatoiminnot ja erittäin tarkat takymetrimittaukset yhteen laitteeseen. Se on alusta alkaen suunniteltu tarjoamaan maksimitarkkuutta, tehokkuutta ja yksityiskohtaisuutta. Tämän keilaintakymetrin ominaisuuksiin kuuluvat Trimblen luotetut MagDrive ja -tekniikat, jotka takaavat alan johtavan kestävyyden ja luotettavuuden. SX10:n vahva uusi Lightning 3DM sisältää kaikki toiminnot minkä tahansa mittausprojektin hallitsemiseksi. Vauhdita tuottavuutta, säästä kuluissa ja lisää monipuolisuuttasi Trimble SX10 kerää tiheän pistepilven, pistettä sekunnissa, jopa 600 metrin etäisyydeltä. Kun palaat toimistolle, keilaukset rekisteröityvät automaattisesti, joten datan valmisteluun kuluu vähemmän aikaa ja sinulle jää enemmän aikaa lopputuotteiden luomiseen. Koska Trimble Access ja Trimble Business Center mahdollistavat tutut työnkulut SX10:llä, erikoiskoulutukseen, erikoistuneisiin 3D-keilaimiin tai erikoishenkilöihin ei ole tarvetta. Trimble SX10 vähentää kuluja, mutta tarjoaa mahdollisuuksia laajentaa uusille sovellusalueille, yhdellä investoinnilla. Perustuu ylivoimaiseen 3D-laserkeilaukseen Trimble SX10:n ydintä ovat täysin integroidut 3D-keilausominaisuudet. Trimblen Lightning-tekniikan ansiosta Trimble SX10 keilaa erittäin nopeasti tiheää 3D-dataa ja samalla ylläpitää erinomaisen tarkkuuden koko keilauskantaman alueelta. Voit valita keilaustiheyden tason projektisi mukaan. Koska rekisteröinti on automaattista, keräämäsi data tallentuu suoraan mittauksesi koordinaattijärjestelmään. 4

5 SX10-takymetrin avainominaisuuksia: Trimble SX10 -keilaintakymetri tarjoaa tutut, helpot ja tehokkaat mittaustyönkulut maastosta toimistoon asti: Yhdessä ja samassa keilaintakymetrissä mittaus, kuvatoiminnot ja erittäin nopea 3D-laserkeilaus Uusi Lightning 3DM yhdistää erittäin tarkat takymetrimittaukset nopean laserkeilauksen kanssa Hyödyntää Trimble Lightning Scanning -tekniikkaa laserkeilaamaan jopa pistettä sekunnissa täysin kupolimaiset keilaukset vain 12 minuutissa Edistää tarkkuutta, monikäyttöisyyttä ja tehokkuutta parannetun VISION-tekniikan avulla. Mahdollistaa käyttäjille takymetrin, kuvatoimintojen ja 3D-keilausaineistojen tehokkaan käsittelyn Trimble Business Center -ohjelmistossa. Lopputuotteiden luominen on helppoa. Tarjoaa paitsi laserkeilausalan johtavan 3D-keilauskantaman 600 m, myös keilausmaailman pienimmän mittaussäteen halkaisijan vain 14 mm 100 metrillä Tarjoaa vaakasuuntaisen 360 x pystysuuntaisen 300 näkökentän keilaukseen ja kuvaamiseen, jolla katat koko mittausalueesi. 5

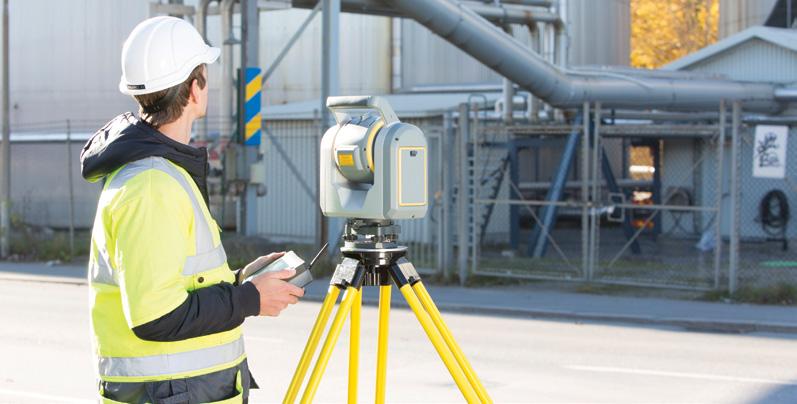

6 SX10 Keilaintakymetri EDISTYKSELLINEN VISION- TEKNOLOGIA TUOTTAA YLIVOIMAISIA LOPPUTUOTTEITA SX10 Sovellusalueita Trimble SX10 -laitteen VISION-teknologialla mittausta on helppo ohjata livevideon ansiosta suoraan maastotietokoneelta. VISION tarjoaa useita eritasoisia kuvatoimintoja ja -resoluutioita, joten voit kerätä tarpeisiisi sopivan määrän aineistoa, oletpa sitten dokumentoimassa työmaatasi tai keräämässä ylimääräisiä visuaalisia yksityiskohtia DR-havainnoistasi. Toimistolla voit valita, teetkö Trimble VISION -datasta lisämittauksia kuvista tai teetkö 360-asteen panoraamakuvia. Topografinen mittaus / Yleinen maanmittaus Tie- ja väylämittaus Tilavuusmittaukset Infran As-Built Talonrakentamisen As-Built Verkostosuunnittelun mittaukset Voimalinjojen tarkastukset/kulkuväylät Rikostutkinta Kaivosten ja louhosten mittaus Säiliöiden kalibrointi/tarkastus Rakenteen mitoituksen hallinta 6

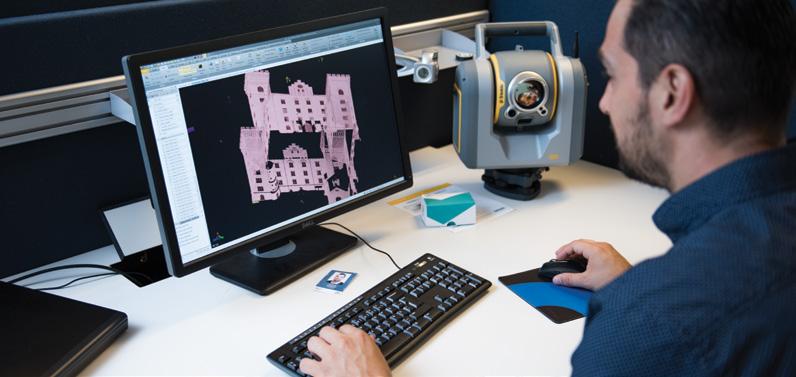

7 Lisää tarkkuutta, monipuolisuutta ja tehokkuutta TRIMBLE ACCESSIN JA TRIMBLE BUSINESS CENTERIN TUTUT TYÖNKULUT Yhdessä Trimble Access -ohjelmiston kanssa SX10 kerää tehokkaasti ja luotettavasti kattavaa tietoa maastosta. Maastossa se mahdollistaa: Yksityiskohtien mittaamisen halutun tasoisesti Integroidut laserkeilauksen työnkulut Tehokkaan tietojen käsittelyn. Ylivoimainen tarkkuus. Sitä on Trimble SX10 Trimble SX10 -keilaintakymetri asettaa uuden standardin virheettömyydelle, ominaisuuksille ja suorituskyvylle. Riippumatta siitä oletko tekemässä perusmittausta tai haastavinta projektia, SX10 tarjoaa luotettavuutta suoriutua tehtävästä erinomaisesti. Toimistolla Trimble Business Center integroituu saumattomasti projektisi tietoihin ja tarjoaa virtuaalisen mittausympäristön, joka mahdollistaa: Tehokkaan 2D- ja 3D-topografian ja julkisivukarttojen luomisen Maanrakentamisen, tilavuuksien ja kulkuväylien työnkulut Täydentävien mittausten tekemisen virtuaalisen DR:n avulla kuvien ja pistepilvien yhdistelmästä 7

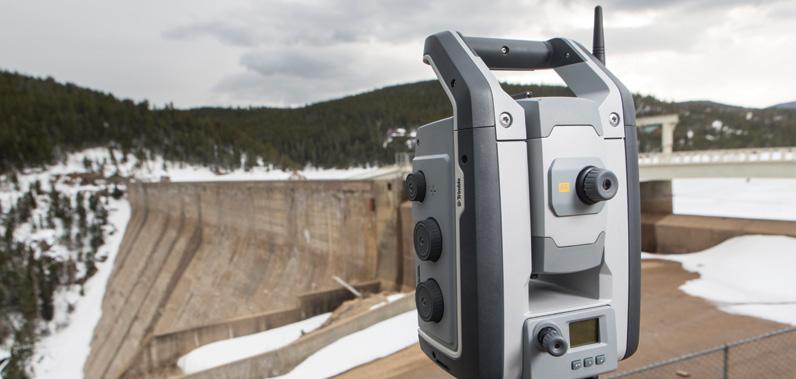

8 S9 ja S9 HP Takymetrit ERIKOISSOVELLUSTESI TARVITSEMA SUORITUSKYKY JA TARKKUUS Otimme parhaat maastoteknologiamme, lisäsimme parhaimman tarkkuustasomme sekä kaikki räätälöidyt insinööri- ja teollisuusmittaustoimintomme. Tuloksena on Trimble S9 ja S9HP, premium-luokan suorituskyvyn takymetrit, jotka on suunniteltu kaikkein vaativimpiin projekteihin. On kyse sitten tunneleista, monitoroinnista, kaivoksista tai muista haastavista sovelluksista, S9-takymetri yhdistää skannaukset, kuvat ja mittaukset yhdeksi virheettömäksi ratkaisuksi. 8

9 Suunniteltu kaikkein haastavimpiin projekteihin. Tarvitsemasi edistynein ratkaisu vaikeisiin kohteisiin Tässä muutamia Trimble S9:n tehokkaista ominaisuuksista ja optioista: Tarkkuus 0,5 tai 1 Moduulit tunneleiden, monitoroinnin ja kaivosten erikoistyönkulkuja varten Valinnaisena Trimble SureScan- ja VISION-tekniikat Trimble SurePoint DR HP -etäisyysmittaus sisältyy Trimble S9 HP -takymetriin Monitoroinnissa sekä reaaliaikaisessa että jälkilasketussa nopea kriittisten rakenteiden liikkeiden havainnointi Trimble 4D Control -ohjelmistolla Lisänä saatavat insinöörimittauksiin kehitetyt ominaisuudet sisältävät Trimble FineLock -tekniikan sekä 3R-luokan laserosoittimen. Trimble FineLock havaitsee tähykset ilman, että ympärillä olevat prismat häiritsevät ja LongRange FineLock laajentaa toiminta-aluetta; molemmat tarjoavat kriittisesti merkittävää tukea suurta tarkkuutta vaativissa sovelluksissa, kuten raiteiden asennuksessa, muutosten monitoroinnissa ja tunnelimittauksissa. 3R-luokan osoitin näyttää visuaalisesti pisteiden paikan suurella kantamalla tunneleissa ja maanalaisissa kaivoksissa. 9

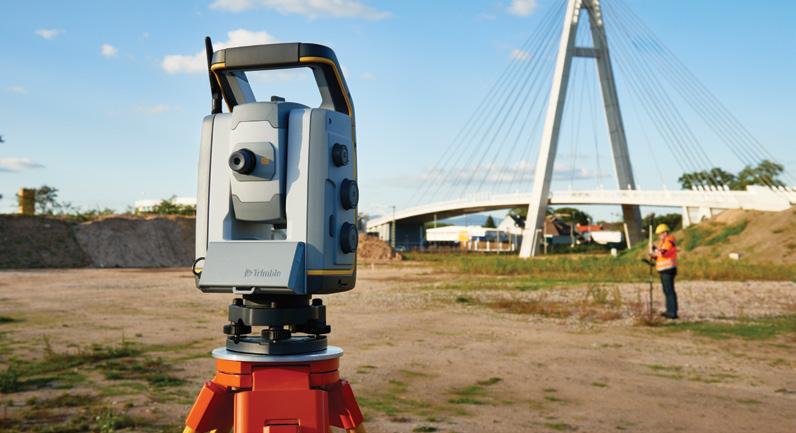

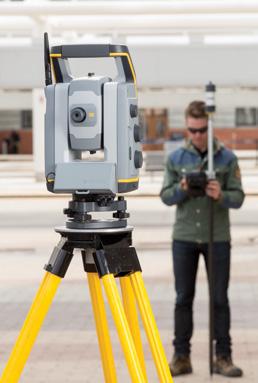

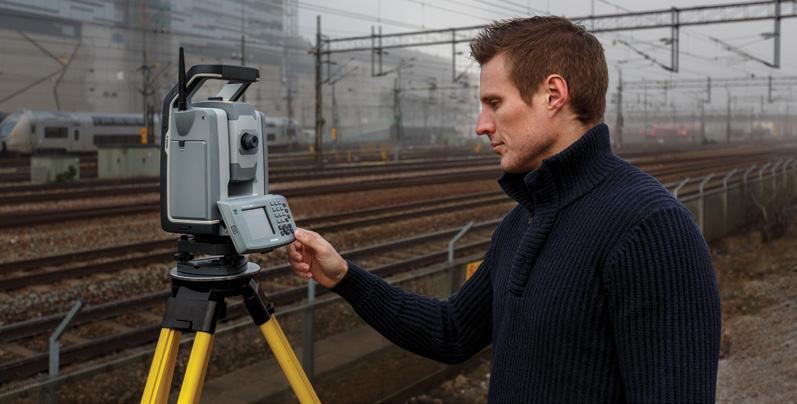

10 S7-takymetri TÄYNNÄ MAKSIMIJOUSTAVUUTTA JA SUORITUSKYKYÄ Kuvittele, että työmaallasi olisi vain yksi takymetri, jolla voisit tehdä kaiken tiedonkeruun. Entä, jos yksi tehokas takymetri hoitaisi skannauksen, kuvaamisen ja mittaamisen, loisi 3D-malleja, prosessoisi erittäin tarkasti työmaan visuaalisen dokumentoinnin, pistepilvet ja paljon muuta? Tallainen takymetri on S7. Integroidun skannauksen ja VISIONin avulla nopeampi työskentely Trimble SureScanin avulla keräät ja käsittelet tietoja nopeammin, sillä nyt voit kerätä ison pistemäärän sijasta ainoastaan tarvittavat pisteet. SureScanin patentoitu tekniikka ylläpitää käyttäjän määrittämää pisteiden tasaista laatua, joten et kerää liikaa pisteitä lyhyiltä etäisyyksistä ja liian vähän pitkiltä. S7 on varustettu Trimble VISION -tekniikalla. Käytä sitä ohjaamaan mittausta live-videokuvalta maastotietokoneesta käsin. Toimistolla voit käyttää Trimble VISION -aineistoa mittaamiseen tai käsittelemään 360-asteen panoraamakuvia ja suuren valotusalueen HDRkuvia tuottamaan entistä kirkkaampia lopputuotteita. Parempi tarkkuus Trimble DR Plussalla S7, varustettuna DR Plussalla, tuottaa parannetun skannaussuorituskyvyn vähemmillä laitepystytyksillä. DR Plus -etäisyysmittausominaisuus laajentaa merkittävästi prismattomien Direct Reflex -mittausten kantamaa. Trimble DR Plus auttaa mittaamaan nopeammin ja helpommin ilman kompromisseja tarkkuudesta. 10

11 Maksimoi tehokkuus maastossa ja toimistossa. YLIVOIMAINEN TAKYMETRI Trimble S7 on tehokas takymetri, joka sisältää kaikki tarvittavat ominaisuudet ja työkalut maksimoimaan tuottavuus maastossa ja toimistossa. Laitteen vakiotekniikat: MagDrive, poikkeuksellisen nopeat ja tarkat mittaukset. Vähentää kulumista, koje toimii pehmeästi ja hiljaisesti FineLock, havaitsee oikean prisman ympärillä olevista muista prismoista huolimatta ja varmistaa lukittumisen pitkillä matkoilla sekä eliminoi pois muut häiriötekijät SurePoint, varmistaa tarkan kohdistamisen ja mittaamisen pysymällä prismassa lähes missä tahansa tilanteessa, tuulisesta säästä tärinään Locate2Protect -tekniikka ja InSphere Equipment Manager KASVATA TUOTTAVUUTTASI TRIMBLE SURESCANIN AVULLA Trimble SureScan -tekniikka on todellinen tuottavuusbuusteri, joka säästää aikaa maastossa ja toimistossa. Sen avulla on helppoa ja nopeaa määrittää yksittäinen aluenäkymä ja asettaa yhtenäinen resoluutio. Tämä tarkoittaa puhtaampia, käytettävämpiä pistepilviä, mikä puolestaan vähentää pistedatan ja pystytysten määrää samalla kun tietojen käsittely toimistolla helpottuu. SureScanin avulla voit tehokkaasti kerätä kaiken tarvittavan digitaalista maastomallia (DTM) ja tilavuuslaskentaa varten. Lisäksi teet topografisia mittauksia perinteisiä menetelmiä nopeammin. Alan johtava maasto- ja toimisto-ohjelmisto nopeaan tiedonkeruuseen ja käsittelyyn kaikilla Trimblen laitteilla Standard skannausruudukko SureScanin skannausruudukko 11

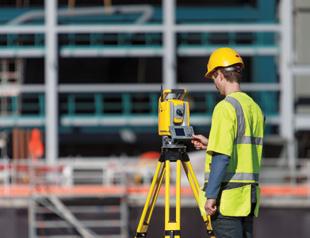

12 S5 Takymetrit LUOTETTAVA JA TEHOKAS SUORITTAJA Trimble S5 tarjoaa kattavan paketin hienoja Trimbleominaisuuksia ja testattua teknologiaa, joka auttaa työskentelemään tehokkaasti ja tarkasti, projektista toiseen, vuodesta toiseen. Tämä taloudellinen testattu suorituskone tekee työstä helpomman maastossa ja toimistossa. Laitteen mukana saat Trimblen erinomaisen tuen kuten huollon ja koulutuksen. S5:llä mittaat kauemmas ja nopeammin S5:een voit sisällyttää kattavan paketin Trimblen tekniikkaa tuottamaan yhtenäiset, luotettavat tulokset erilaisissa projekteissasi: DR Plus EDM:llä mittaat suurempia etäisyyksiä vähemmillä pystytyksillä tinkimättä skannauksen suorituskyvystä Tarkkuus valintasi mukaan: 1, 2, 3 tai 5 Vakiona MagDrive servo, SurePoint, Locate2Protectja InSphere Equipment Manager 12

13 Kattavasti ainutlaatuisia ominaisuuksia ja testattua teknologiaa. PYSY KIINNI PRISMASSA Trimble ja ActiveTrack 360 -prismat Trimblen prismat on tehty mittaajille ja mittausinsinööreille, jotka etsivät luotettavaa, kestävää ja helppokäyttöistä ratkaisua robottimittaukseen. ActiveTrack 360 aktiivinen älyprisma suunniteltiin pieneksi, kevyeksi prismaksi optiseen mittaukseen, hyödyntämään Trimblen kehittämää alan johtavaa aktiiviseurantateknologiaa. ActiveTrack 360 -älyprisma ei sisällä lasiprismoja, minkä ansiosta se on pienempi ja kevyempi, mutta silti kestävä ja tuottaa tarkat mittaustulokset. HALLINNOI LAITETTASI 24/7 Trimble Locate2Protect -tekniikan avulla tiedät vuorokauden ympäri missä takymetrisi ovat. Näet milloin tahansa missä koje on, ja saat hälytyksen, kun laite poistuu työmaalta tai se kolhiintuu odottamattomasti. Säästä aikaa hallitsemalla laitettasi, ohjelmistojasi ja ylläpitoa web-pohjaisella Trimble AllTrak -pilvipalvelulla. Nyt voit seurata käyttöä ja pitää takymetrisi ajan tasalla yhdestä paikasta käsin. Trimble seuraa monikäyttöisesti sekä aktiivisia että passiivisia prismoja. Työmaalla voit käyttää jopa kahdeksaa aktiivista prismaa samanaikaisesti ilman riskiä väärän seuraamisesta. varmistaa tarkkuuden ja lopputulosten oikeellisuuden ilman että tuottavuus katkeaisi väärästä lukittumisesta johtuen. 13

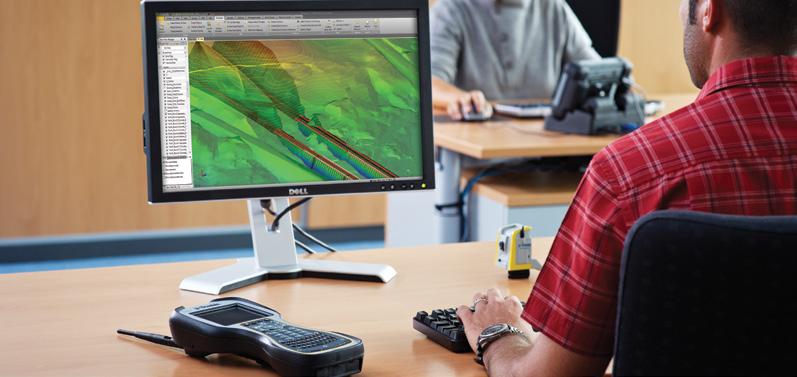

14 Toimisto-ohjelmisto TEHOKKAILLA TYÖKALUILLA PARAS HYÖTY Trimble Access -maasto-ohjelmistolla teet päivittäisestä työskentelystä tehokkaan Helppo käyttöliittymä, laajat koordinaattigeometrian rutiinit pistelaskentaa, graafista viivojen, kaarien ja linjojen merkintää varten aktiivikartoista, ja tehokas Kartoitusmittaus koodilla -toiminto nopeaan mitattujen pisteiden ominaisuuksien koodaamiseen. Trimble Access tarjoaa kaikki työkalut. Sisältämiensä integroitujen mittaustekniikoiden ansiosta, Trimble Access pitää tehtävät helppoina: voit yhdistää optiset mittaukset, skannaukset, GNSS-tiedot ja kuvat samaan työhön. Käytä Trimble Accessia tietojen jakamiseen maaston ja toimiston välillä. Siirrä tiedostoja, lähetä asiakkaille päivityksiä tai jopa kokonaisia projekteja, kaikki reaaliajassa. Trimble Access vähentää merkittävästi työseisokkeja ja parantaa tuottavuutta. Prosessit yhtenäisiksi Trimble Business Centerillä Trimble Business Center tuo kaiken datan yhteen pöytäkoneympäristöön. Yhdessä ohjelmistossa työstät niin GNSS-, takymetri-, vaaituskoje-, skannaus-, laserkeilaus ja ilmakuvadataakin. Trimble Business Center tarjoaa topografisen kartan luonnin työnkulut, maanrakennustoiminnot ja kulkuväylätoiminnot tuomalla maastoympäristön toimistoon. Tarkat ja luotettavat verkon tasoitukset ja jonomittaukset Mittaus CAD-ympäristössä loppukäyttäjien tuotteita varten Pistepilvityökalut visualisointiin, rekisteröintiin, siivoukseen ja automaattiseen luokitteluun Topo ja pinnan mallinnus yhdessä tarkan tilavuuslaskennan ja korkeuskäyrien kanssa Tietojen jäljitettävyys raakamittausten näkymisen ja kronologisen historiatiedon ansiosta GIS-integraatio ja yhteensopivuus saumatonta integraatiota varten 14

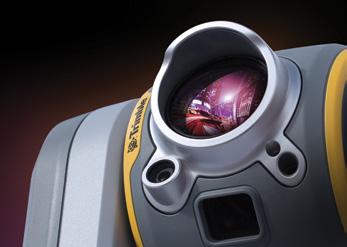

15 Vahva ohjelmisto: vakuuttava data KOE MITTAUSTULEVAISUUS TRIMBLE VISION -TEKNIIKALLA Trimble VISION -tekniikka tuo sinulle mahdollisuuden nähdä kaiken mitä takymetri näkee ilman seisomista takymetrin luona. Ohjaat mittausta maastotietokoneelta live-videokuvista. VISIONin kalibroitu kuvadokumentointi tarjoaa asiakkaille luotettavat lopputuotteet. VISIONin parannettu kamera tuo terävämmät kuvat maastotietokoneelle. VISION vapauttaa sinut: Dokumentoimaan työkohteen nopeasti Mittaamaan tehokkaasti kohdista-klikkaamenetelmällä Tekemään laskennat vasta toimistolla Prosessoimaan 360-asteen panoraamat ja kuvat jopa vieläkin tarkemmiksi lopputuotteiksi 15

16 Trimble-takymetrien kokoonpanot Laite Kulmanlukutarkkuus EDM-tarkkuus Servo Trimble Vision Prisman seurantatekniikka Skannaustekniikka Nopeus FineLock EDMteknologia Lisäominaisuudet Trimble S5 Takymetri 1", 2", 3", or 5" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti tai Seurantavalo 1", 2", 3", or 5" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti tai Seurantavalo Trimble S7 Takymetri 1", 2", 3", or 5" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti tai Yksi kamera SureScan 15pps Trimble S9 Takymetri 0.5" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti Yksi kamera SureScan 15pps 0.5" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti Long Range FineLock 1" DR PLUS 1.0 mm + 2 ppm prismaan 2.0 mm + 2 ppm prismattomasti Robotti tai Long Range FineLock Trimble S9 HP Takymetri 0.5" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti Long Range FineLock 0.5" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti tai Seurantavalo 0.5" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti Yksi kamera 1" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti tai Yksi kamera 1" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti tai Seurantavalo 1" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti tai Long Range FineLock 1" DR HP 0.8 mm + 1 ppm prismaan 3.0 mm + 2 ppm prismattomasti Robotti 3R-laserosoitin Laite Kulmanlukutarkkuus EDMteknologia EDM-tarkkuus Servo Trimble Vision Prisman seurantatekniikka Skannaustekniikka Nopeus Suurin keilausetäisyys Kantaman kohina Trimble SX10 Takymetri 1" Lightning 3DM 1.0 mm ppm prismaan 2.0 mm ppm prismattomasti Robotti Useita kameroita Edistynyt Taajuuskeilaus p/s 600 m m m Ota yhteyttä paikalliseen valtuutettuun jälleenmyyjään lisätietoja varten. POHJOIS-AMERIKKA Trimble Navigation Limited Westmoor Drive Westminster CO USA EUROOPPA Trimble Germany GmbH Am Prime Parc Raunheim SAKSA Phone Fax , Trimble Inc. Kaikki oikeudet pidätetään. Trimble, maapallo & kolmio -logo ja ovat Trimble Inc.in tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. 4D Control, Access, FineLock, InSphere, MagDrive,, SurePoint ja VISION ovat Trimble Inc.in tavaramerkkejä. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. PN D-FIN (11/16) AASIA-TYYNENMEREN ALUE Trimble Navigation Singapore Pty Limited 80 Marine Parade Road #22-06, Parkway Parade Singapore SINGAPORE Phone Fax
