1 Trimblen maastoratkaisut maanmittaamiseen

2 Trimblen maastotietokoneet ja maasto-ohjelmistot Kokonaisvaltainen maastotehtävien hallinta. OTA KÄYTTÖÖN KAIKKI TEHOT MITTAUSLAITTEESSASI JA LIIKETOIMINNASSASI Trimblen maastotietokoneilla ja -ohjelmistoilla keräät, jaat ja välität eteenpäin mittaustietoa entistä nopeammin, helpommin ja ammattitaitoisemmin. Selkeän käyttöliittymän ja tuttujen työnkulkujen ansiosta Trimble tarjoaa mittaajille kokonaisvaltaisen ratkaisun maastotöiden hallintaan. Ota mittauslaitteestasi enemmän irti joka päivä. Trimblen maastoratkaisuilla mittaukset valmistuvat nopeasti, parempi tuottavuus lisää kilpailukykyäsi ja saat uudet erikoissovellukset helposti käyttöösi. TAVOITTEEMME ON SELKEÄ: ONNISTUMISESI Sinä päätät, mitä onnistuminen tarkoittaa toiminnassasi. Maastoratkaisumme on kehitetty vastaamaan yksilöllisiä vaatimuksiasi. Trimble Access -maasto-ohjelmisto, joka on saatavilla kaikkiin Trimblen maastotietokoneisiin, tuo selkeät työnkulut käyttöösi. Riittää kun päätät, mikä malli sopii sinulle. Riippumatta siitä, mikä on oma tulostavoitteesi, voit luottaa, että Trimblen maastoratkaisut tarjoavat kaikki tarvittavat työkalut päämäärän saavuttamiseksi. 2

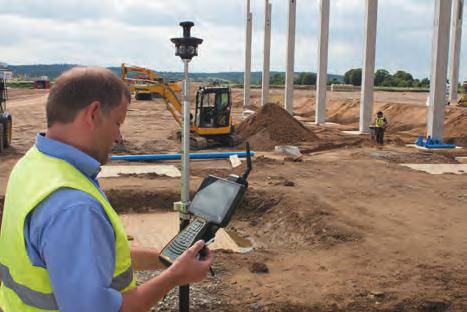

3 PERINTEISTÄ TIEDONKERUA TASOKKAAMPI Maastotiedonkeruu on enemmän kuin pelkkää tiedonkeruuta. Ensiksikin Trimble varmistaa, että keräät tietoa, joka on parasta mahdollista laatua. Trimble auttaa myös kahdessa seuraavassa kriittisessä vaiheessa, jotka voivat ratkaista pysyykö projektisi aikataulussa: tiedonsiirrossa toimistoon ja korkealaatuisten lopputuotteiden tuotannossa. Trimblen avulla suoriudut näistä nopeasti ja virheettömästi. Kerää Trimblen maastoratkaisut toimivat saumattomasti Trimblen GNSS- ja optisten laitteiden sekä muiden mittauslaitteiden kanssa ja keräävät mittaustietoa, jonka tarkkuus on ylivoimaista. Saat kerättyä enemmän tietoa entistä nopeammin ja vältät työn uudelleen tekemiseltä, koska saat kaiken oikein heti ensimmäisellä kerralla. Saat työkohteesta hyvän kokonaiskuvan lisäarvoa tuovien tietojen, kuten geotägättyjen digitaalikuvien ansiosta. Jaa Mikään ei ole niin turhaa ajan hukkaan heittämistä kuin ajaminen autolla maastosta toimistolle vain toimittaaksesi sinne juuri kerätyt tiedot erityisesti deadline-tilanteessa. Nyt tarvitset vain internet-yhteyden jakaaksesi datan ja työtiedot suoraan maastosta tai toimistojen välillä. Vältät turhan matkustelun aiheuttamat seisokit ja voit kommunikoida kaikkien tiimisi jäsenten kanssa riippumatta siitä missä he ovat. Lähetä Luo liiketoimintaasi lisäarvoa tuottamalla korkealaatuisia lopputuotteita entistä nopeammin ja lähetä ne suoraan maastosta. Voit tehdä kentällä jopa laskennat ja luoda raportteja ilman että tarvitsee palata toimistolle. Aikaa ja rahaa säästyy, kun työt on mahdollista tehdä valmiiksi maastossa ja lähettää ne välittömästi suoraan asiakkaalle. 3

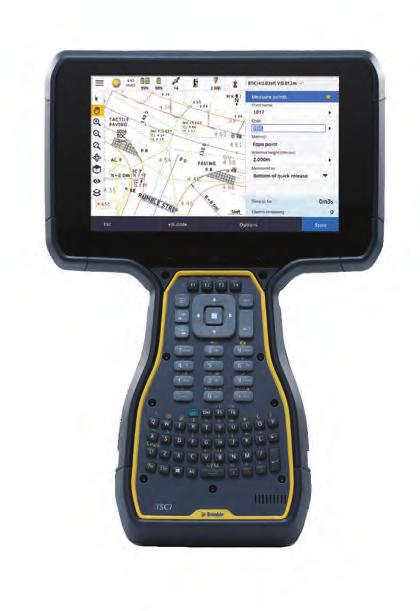

4 Trimble TSC7 Maastotietokone Trimblen maastotietokoneet on tehty ottamaan täydet tehot irti Trimble Accessista ja vastaamaan mittaajien kohtaamiin haasteisiin. Ne suoriutuvat tehtävistään luotettavan tiimijäsenen tapaan. LISÄPOTKUA SUORITUSKYKYYN Optimoitu Trimble Access -maasto-ohjelmistolle, 7 monikosketusnäyttö sormille ja näyttökynälle Windows 10 Pro -käyttöjärjestelmä Tehokas Intel Pentium -prosessori Poikkeuksellisen ergonominen. Kaksi kameraa, yksi eteen ja toinen taakse Militaria-tason kestävyys Alusta loppuun asti täysin uudella tavalla muotoiltu TSC7-maastotietokone sisältää uusimman version Trimblen maasto-ohjelmistosta sekä vahvan prosessorin, jonka ansiosta laajat projektit hoituvat nopeasti, ja joka käsittelee 3D-tietojen visualisoinnit ja käsittelyt helposti. Laittessa on uusimmat liitäntävaihtoehdot, kaksi kameraa ja 7 tuuman näyttö, joten se toimii monikäyttöisesti: voit lähettää ja vastaanottaa sähköpostia, käyttää internetiä, järjestää kasvokkain neuvotteluja esimerkiksi Skypen välityksellä, ja kaiken tämän maastossa. Yhteensopivuus ei ole ongelma, TSC7 on yhteensopiva Microsoft Officen ja kolmannen osapuolen Windows 10-yhteensopivien ohjelmistojen kanssa, joten työtietojen jako on helppoa ja tehokasta. 4

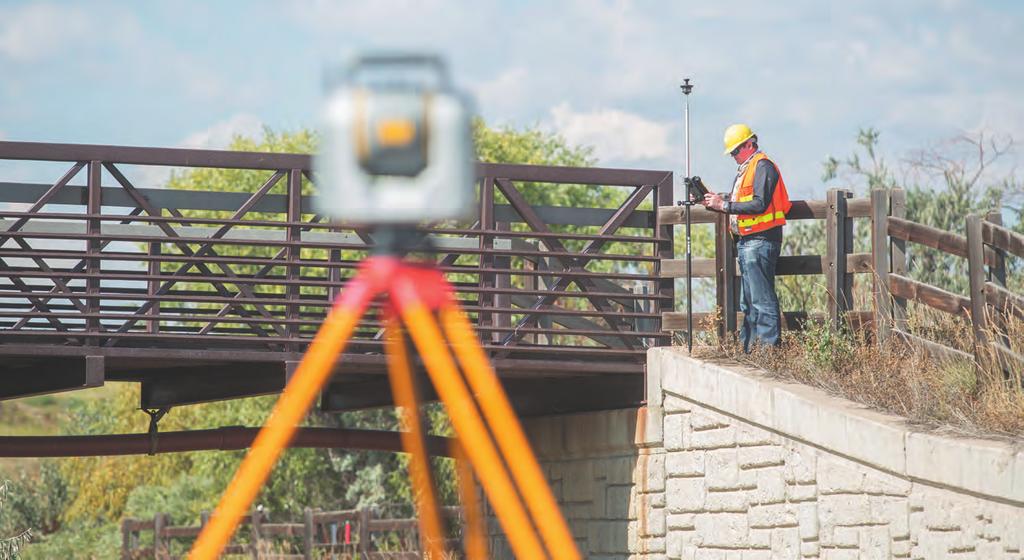

5 Trimble T10 Tablet SUORITUSKYKYÄ MAASTOON Kannettavan suorituskykyä monitasoisten tiedostojen, laajojen pistepilvi- ja kuvatiedostojen hallintaan Monipuoliset langattomat liitäntävaihtoehdot: WiFi, 4G LTE sekä 2.4 GHz:n pitkän kantaman radio robottimittausta varten Suuri 10.1 korkearesoluutioinen, päivänvalossa luettava näyttö haastavissa maasto-olosuhteissa käytettäviä geospatiaalisia sovelluksia varten Voidaan käyttää maastotietokoneena mittauslaitteissa (mukaan lukien SX10 -keilaintakymetri) sekä maastotiedon prosessointialustana Kestävä design Optimoitu Trimble Access -maasto-ohjelmistolle Vahvan prosessorin ja lisävarusteena saatavan täyden näppäimistön ja ohjauslevyn kanssa, T10 käsittelee nopeasti ja tehokkaasti suurikokoiset geospatiaaliset tiedostot, ja poistaa tarpeen kantaa erillistä kannettavaa työmaalle. Koska T10 tukee Windows 10 -käyttöjärjestelmää, voit käyttää sitä useiden eri kaupallisten maasto- ja toimisto-sovellusten kanssa korkearesoluutionäyttö takaa, että tiedostoja on miellyttävä tarkastella maastossa ja militaria-tason rakenne kestää mitä tahansa olosuhteita. 5

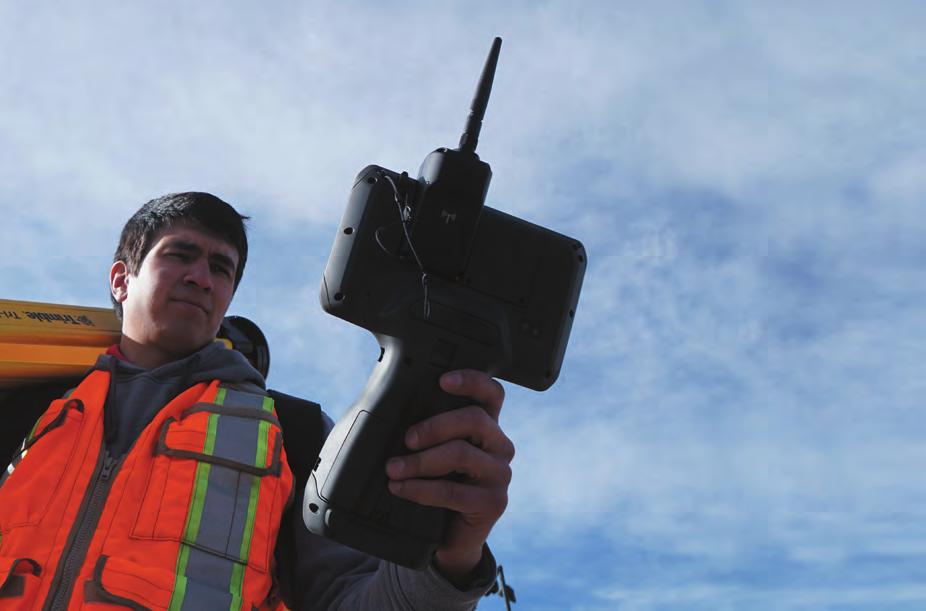

6 Trimble CU Maastotietokone MONIKÄYTTÖINEN LAITTEESSA JA LAITTEEN ULKOPUOLELLA Kestävyyttä luotettavaan päivittäiseen käyttöön Kiinnitä suoraan S-sarjan kojeisiin, kun haluat mittauslaitteen hallintaan mukavuutta* Vaihda sekunnissa robottikäyttöön tai liitä langattomasti GNSS-sauvaan tehokasta GNSS-mittausta tai integroitua mittausta varten Monikäyttöisin maastotietokone erilaisiin työnkulkuihin. Trimblen CU soveltuu saumattomasti perinteiseen, robottitai sauvassa olevan GNSS:n työnkulkuihin ja on helposti vaihdettavissa niiden välillä. Varustettuna tehokkaalla Trimble Access -maasto-ohjelmistolla, se tukee vaativia työnkulkuja ja Trimble CU:ssa on myös tuki langattomille Bluetooth -liitännöille mihin tahansa R-sarjan GNSSvastaanottimeen kaapelitonta mittausta varten. * Poislukien S3 6

7 Maastotietokoneet Trimble TSC7 Trimble TSC3 Trimble T10 Tablet Trimble CU Käyttöjärjestelmä Prosessori/Muisti Windows 10 Pro Intel Pentium, 8 GB RAM, 64 GB emmc Windows Embedded Handheld MHz, 256 MB RAM, 8 GB SSD Windows 10 Enterprise Intel i7 Windows Embedded CE 6.0 R3 624 MHz, 128 MB SDRAM, 1 GB sisäinen Näytön koko 7" 4.2" 10.1" 3.5" Näytön resoluutio 1280 x x x x 240 Kosketusnäyttö Kapasitiivinen Resistiivinen Kapasitiivinen Resistiivinen Näppäimistö Kyllä Kyllä Valinnainen Aakkos - numeerinen Ulkoinen kaiutin Kyllä Kyllä Kyllä Kyllä Sisäinen kamera 8 MP taakse / 2 MP eteen 5 MP 5 MP, taakse Ei Liitännät LTE (AT&T, Verizon), Wi-Fi 3.0G GSM, Wi-Fi 4G LTE (Amerikassa, sis. AT&T, Verizon Wireless, International), Wi-Fi, Ethernet Office-telakan kautta Bluetoothin kautta Kiinnitettävissä takymetriin Ei Ei Ei Kyllä Integroitu mittaus (tuki GNSS:lle ja takymetrille) Kyllä Kyllä Kyllä Kyllä Sisäinen GPS, SBAS sisältyy Kyllä Kyllä Kyllä Ei Kuvien geotäggäys sisäisellä GPS:llä Kyllä Kyllä Kyllä Ei Karkea GPS-navigointi Kyllä Kyllä Kyllä Ei Tukee maastoonmerkintää sisäisellä kompassilla Kyllä Kyllä Kyllä Ei Maasto-ohjelmisto Trimble Access x & 2018 ja uudempi Trimble Access x-versioon asti Trimble Access x & 2018 ja uudempi TTrimble Access x-versioon asti 7

8 Trimble Access -maasto-ohjelmisto: Tukee työnkulkujasi Trimble Access -ohjelmiston myötä tehokkuus on kirjaimellisesti omissa käsissäsi; voit tehdä enemmän töitä ja saat ne valmiiksi tehokkaammin kuin koskaan ennen. Trimblen maasto-ohjelmisto on tehokas, mutta helppokäyttöinen, voit keskittyä itse työhön. Päivän jokaisesta minuutista tulee tuottavampi Mitä on ohjelmassa tänään? Ehkä on tarve mitata ensin kiintopiste yhdellä työmaalla, sen jälkeen merkitä tiekaadealue toisella ja lopuksi tehdä as-built-tarkastukset kolmannella työmaalla. Kun sinulla on useita tehtäviä hoidettavana ja valtavat määrät dataa siirrettävänä, päivän jokainen minuutti on tärkeä. Et voi tuhlata aikaa mittalaitteistosi muokkaamiseen työt on tehtävä. Trimble Access on suunniteltu päivittäisen työskentelyn tueksi, se sisältää topografiset mittaukset, merkinnän, kontrollit ja paljon muuta; Access tarjoaa tutun, helppokäyttöisen käyttöliittymän, joka varmistaa tuottavuuden välittömästi ei töiden seisomista, mikä usein liittyy uuden ohjelmiston oppimiseen. Trimble Access tukee kaikkia Trimblen GNSS- ja optisia sensoreita sekä robotin radioliitäntöjä. Jaa tietoja reaaliajassa Trimble Sync Manager tuo paremman tuottavuuden ja pehmeämmät työnkulut Trimble TSC7:lle ja Trimble T10:lle. Trimble Sync Manager* on integroitu Trimble Accessiin ja Trimble Business Centeriin, joten voit helposti hallita projekteja ja tiimejä, luoda tehtäviä/töitä, linkittää tiedostoja ja tarkastella valmiita tehtäviä. Saat käyttöösi standardisoidut työasetukset ja kaksinkertaisen tiedonsiirron Trimble Connect :in kautta ja helpon, käytännöllisen tallennuspaikan. * Ominaisuus on saatavissa Trimble Access 2018-versiosta ja uudemmista. Helppokäyttöinen ominaisuuksien koodaus mukaanlukien mittauskoodit toistuvissa tehtävissä Paljon ominaisuuksia sisältävät COGO-rutiinit pisteiden ja ominaisuuksien laskentaan Graafisten pisteiden, linjojen, kaarien ja linjausten maastoon merkintä aktiivikartoista Yleiset mittaustoiminnot ovat Trimble Access -maastoohjelmiston perusta. Ne parantavat työmaan tehokkuutta: Topomittauksia ja keilausdataa voi käyttää pintojen luomiseen ja tilavuuslaskentaan maastossa Äänimerkit helpottavat maastoon merkintää ja ilmoittavat pisteiden sijainneista Integrated Surveying -tekniikka yhdistää takymetri-, keilaus- ja GNSS-datan ja kuvat samaan työhön Trimble Access mahdollistaa jatkuvan karttojen ja videoiden ja lomakkeiden näytön rinnakkain* Trimble VISION avustettu kontrolli: Laitteen etäohjaus live-videonäytöltä kohdistettavaan prismaan tai prismattomiin tähyksiin Tietojen sijoittaminen live-videokuvan päälle mittausten tehokasta laatukontrollia varten Näppäimiston numeropainikkeet voi asettaa valitsemaan lajikoodi kartoitusmittaus koodilla -ohjelmalla mitattaessa Koodeja voi olla monta sivulla, kun painikkeet 1-9 tarjoavat pikanäppäimet mittaamaan pisteitä ja näppäimillä A Z vaihdetaan usean koodisivun välillä Poimintatoiminto mallipohjassa automatisoi koodien vaihtamisen poikkileikkausmallin mittaamisen aikana 8

9 Trimble Access -sovellukset Trimble Accessin vapaavalintaiset, virtaviivaistetut työnkulut opastavat käyttäjiä yleisimmissä tehtävätyypeissä ja parantavat tietojen yhdenmukaisuutta. Nämä erikoismoduulit tekevät mittaamisesta nopeaa ja helppoa. Lisäksi niiden ansiosta käyttäjät voivat keskittyä työn lopputulokseen ohjelmistokomentojen seuraamisen sijasta. Tiet Monitorointi Pipelines -ohjelma Trimble Access Roads -sovellus tuo sinulle tiesuunnitelmat useista kolmannen osapuolen lähteistä, tai voit syöttää valmiin tiesuunnitelman, joka sisältää vaaka- ja pystygeometriat, profiilit ja korkeudet sekä leveystiedot. Graafinen maastoon merkinnän työnkulku sisältää kaateiden merkinnän, reaaliaikaisen uudelleen suunnittelun ja reaaliaikaisen laatukontrollin. Mittaajat, jotka etsivät nopeaa tapaa muutosten valvomiseksi, hyötyvät Trimble Access -ohjelmiston Monitorointierikoismoduulista, jonka vaihe-vaiheelta ohjaus nopeuttaa asetusten tekoa, tiedonkeruuta ja raportointia. Trimble Accessin Pipelines automatisoi yleisimmät verkostomittaustehtävät, selkeyttää ominaisuus- ja inventaariotietojen keruuta sekä yhdistää kaiken kerätyn tiedon yhdeksi helppokäyttöiseksi työnkuluksi. Se jopa vähentää toimistotyöaikaa yhdistämällä inventaariotiedon ja siihen liitetyn as-builtputkistodatan yhdeksi tietokannaksi. Tunnelit Pilvipalvelu Ohjelmistokehitys Helposti seurattava työnkulu ohjaa tehtävissä kuten automaattisessa tunneliprofiilin keilauksessa sekä pultinpaikkojen merkinnässä. Alilouhinnan merkintä on nopeaa ja helppoa Trimble S-sarjan laserosoittimella. Graafinen käyttöliittymä näyttää selkeästi vertailun suunnitelmasta ja toteutumasta. Käy sivustolla Trimble.com/Access saadaksesi lisätietoja kaikista saatavissa olevista Trimble Accessin moduuleista! Täydellinen kumppani Trimble Accessille on Trimble Access Cloud Connectivity* (saatavissa kaikille tilaajille, joilla on voimassa oleva ohjelmiston ylläpitosopimus), joka mahdollistaa käyttäjille helpon tiedonjaon maastosta sekä viime hetken muutokset toimistolta. Koko tiimi voi turvallisesti kommunikoida keskenään työn aikana. Onko sinulla tarve räätälöidä Trimble Access tekemään jokin tietty tehtävä? Onko tarve luoda uusia työnkulkuja, jotka soveltuvat juuri sinun liiketoimintaasi? Trimble Access Software Developer Kit tarjoaa ohjelmistokehittäjille työkaluja Trimble Accessin muokkaamiseen ja laajentamiseen. Kolmannen osapuolen erikoissovellukset sisältävät työkaluja apuohjelmille, vaaitukseen ja muuhun. Lisätietoja: 9

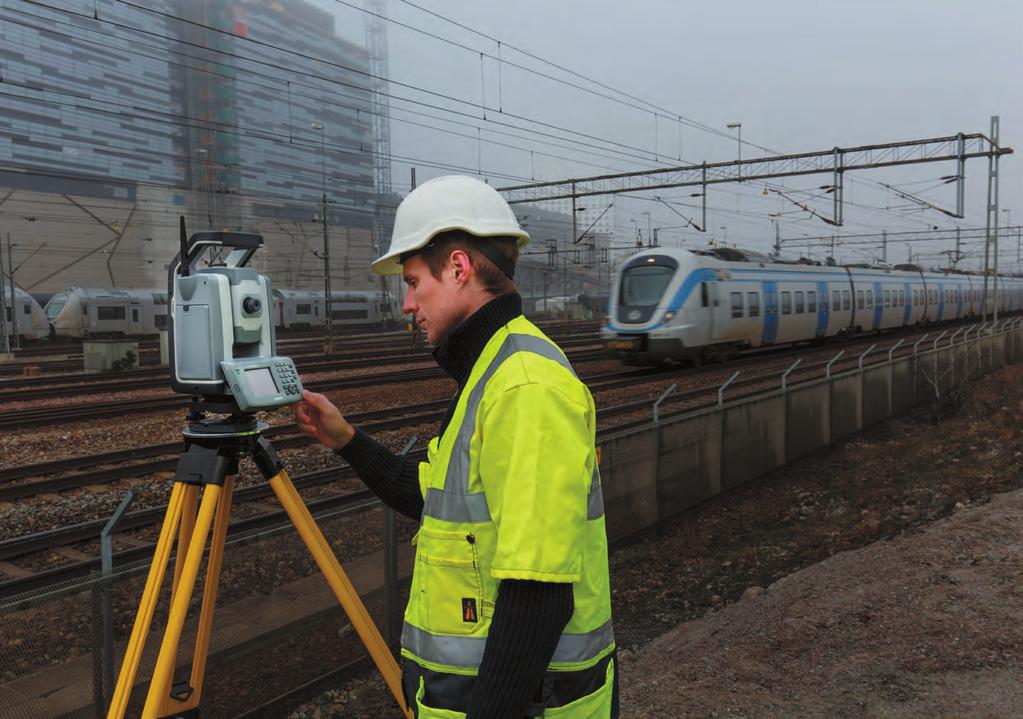

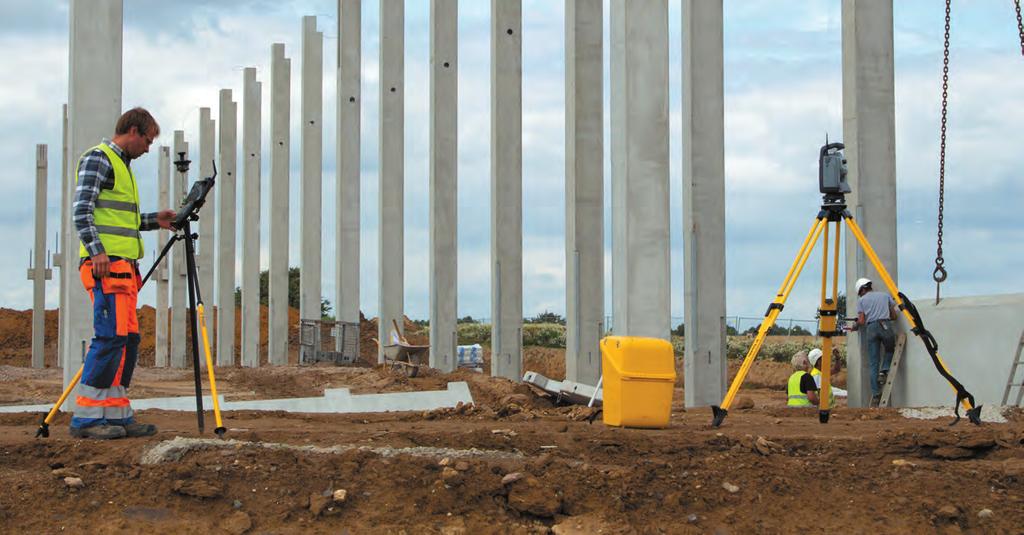

10 Trimble VISION Videoavusteinen ohjaus Trimble VISION -tekniikka integroi kalibroidut digitaalikamerat Trimble S9 ja S7 -takymetrien sekä Trimble SX10 keilaintakymetrin kanssa. Näillä laitteilla on kyky kerätä mittausdataa, striimata videota laitteen perspektiivistä ja tallentaa still-panoraamakuvia. Trimble Access -maasto-ohjelmisto asettuu striimatuissa videoissa mittausdatan päälle, mikä parantaa maastotuottavuutta käytettäessä robottilaitetta. Näe sama minkä laite näkee Trimble VISION tuo laitteen kaukoputken maastotietokoneelle. Kun käytät livevideota ja etäohjausta, näet saman minkä laite näkee. Korkealaatuisen videon ja digitaalisen zoomin ansiosta tähysten tunnistaminen on helppoa. Kerää mittaukset ja geotägätyt kuvat, joita voit käyttää kaikkialla Trimblen mittausjärjestelmissä. Trimble TSC7:n ja Trimble T10-tabletin suurikokoiset näytöt mahdollistavat näiden ominaisuuksien täyden hyödyntämisen. Mittaa nopeasti ja turvallisesti Tarvitsetko kattavaa, yksityiskohtaista tietoa kohdeprojektin olosuhteista ja ominaisuuksista? Trimble VISION auttaa mittaajia yhdistämään visuaalisen informaation maastomittauksiin ja suunnitteludataan. Kerää enemmän nopeammin Voit käyttää Trimble VISIONia tuottamaan kattavaa, yksityiskohtaista tietoa projektin olosuhteista ja ominaisuuksista. Integroimalla mittauksen ja suunnittelutiedon reaaliaikaisiin kuviin, voit tarkistaa, että olet kerännyt kaiken tarvittavan ennen poistumista mittauspaikalta. 10

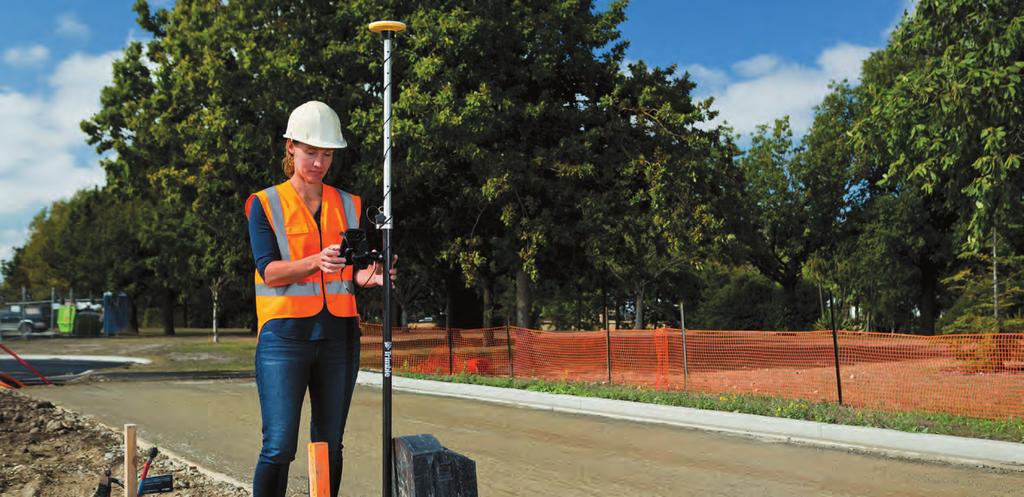

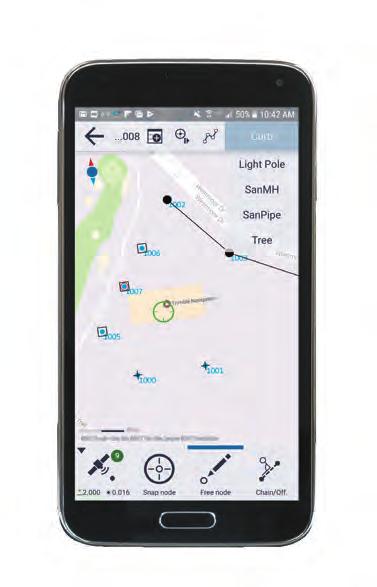

11 Trimble Penmap for Android TRIMBLE-TEKNOLOGIA KÄYTÖSSÄSI Mittausala muuttuu nopeasti. Mittausdatalle asetetut vaatimukset ovat kasvaneet. On kasvava tarve työkaluille, joita voi käyttää eri tilanteissa ja jotka ovat käyttövalmiit hetkessä. Markkinat odottavat ratkaisuja, jotka ovat sekä helppokäyttöisiä että kustannustehokkaita. Trimble Penmap for Android -ohjelmisto vastaa tarpeisiin. Se on tehokas, silti uskomattoman suoraviivainen, pilvipohjainen sovellus maastomittaamiseen ja erittäin tarkan GIS-paikkatiedon keräämiseen. Se ei ainoastaan tee perusasioita hyvin, vaan myös tarjoaa ammattimittaajille ja maastossa työskenteleville selkeän, helppokäyttöisen, karttapohjaisen käyttöliittymän ja pääsyn ominaisuustietoihin ja attribuutteihin sekä tietojen hallinnan. Tuki valittujen kokonaisuuksien olennaisille ominaisuuksille tekee tästä kohdennetun ja tehokkaan ideaalin töihin, jotka on saatava valmiiksi. 11

12 Luotettavaa asiakaspalvelua Trimblen valtuutetut maahantuojat tarjoavat maailman parasta asiakaspalvelua, tukea ja koulutusta, johon asiakkaat luottavat. Valtuutetut huoltopisteemme tarjoavat kaiken tarvittavan optimoimaan kojeiden suorituskyvyn ylläpidosta kalibrointiin ja huoltoon. Teemme kaikkemme seisokkien poistamiseksi ja pitääksemme työtehosi maksimissa. Trimblen online-palvelusta Knowledge Centeristä saa nopeasti tuotetietoa, teknisiä neuvoja, työnkulkujen kuvauksia, videoita jne. Kun tarvitset erikoistukea laitteisiin tai ohjelmistoihin, asiantuntijamme auttavat. Trimblellä on valtava verkosto koulutettuja jälleenmyyjiä antamaan paikallista tukea ja Ylläpitosopimuksien avulla pääset suoraan hyötymään erittäin kokeneiden tuki-insinööriemme tuesta. Transforming the way the world works - Historia Yli 35 vuoden ajan Trimblen paikannukseen keskittyneet tuotteet ovat muuttaneet sitä, miten ihmiset, yritysmaailma ja viranomaiset toimivat Trimblen portfolio sisältää yli 1100 patenttia. Ja orgaanisen tuotekehityksen tuki jatkuu yhdessä strategisten hankintojen kanssa tuomaan uusimmat paikannusteknologiat laajeneville markkinoille. Trimblen työntekijät, yhdessä erittäin taitavien jälleenmyyjien kanssa, palvelevat ja tukevat asiakkaita 150 maassa. GPSteknologiastaan tunnettu Trimble integroi GPS:n, laserin, optisen ja inertiaaliteknologiat sovellusohjelmistojen, langattomien liittymien ja muiden palveluiden kanssa tarjoamaan kattavia, integroituja ratkaisuja asiakkaille. Integroitujen ratkaisujen avulla asiakkaat voivat kerätä, hallita ja analysoida monimuotoista informaatiota nopeasti ja tehokkaasti ja samalla olla entistä tehokkaampia ja tuottavampia. Lisätietoja maastoratkaisuista: geospatial.trimble.com Paikallinen valtuutettu Trimble-maahantuoja POHJOIS-AMERIKKA Trimble Inc Westmoor Drive Westminster CO USA EUROOPPA Trimble Germany GmbH Am Prime Parc Raunheim GERMANY AASIA-TYYNENMEREN ALUE Trimble Navigation Singapore PTE Limited 3 HarbourFront Place #13-02 HarbourFront Tower Two Singapore SINGAPORE , Trimble Inc. Kaikki oikeudet pidätetään. Trimble, maapallo ja kolmiologo sekä PenMap ovat Trimble Inc.:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. Access, Connect, Integrated Surveying, Sync Manager ja VISION ovat Trimble Inc.:n tavaramerkkejä. Bluetooth-sanamerkin ja logot omistaa Bluetooth SIG, Inc. ja Trimble Inc. käyttää merkkejä lisenssillä. Microsoft ja Windows ovat Microsoft Corporationin rekisteröimiä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Android on Google Inc.:n tavaramerkki. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. PN D-FIN (04/18)
