1 Profoxin Laserkeilausratkaisut Profox Real To Desk 3D laser skannauspalvelu Mittatiedon hallinta 2D / 3D CAD ja tiedonsiirto

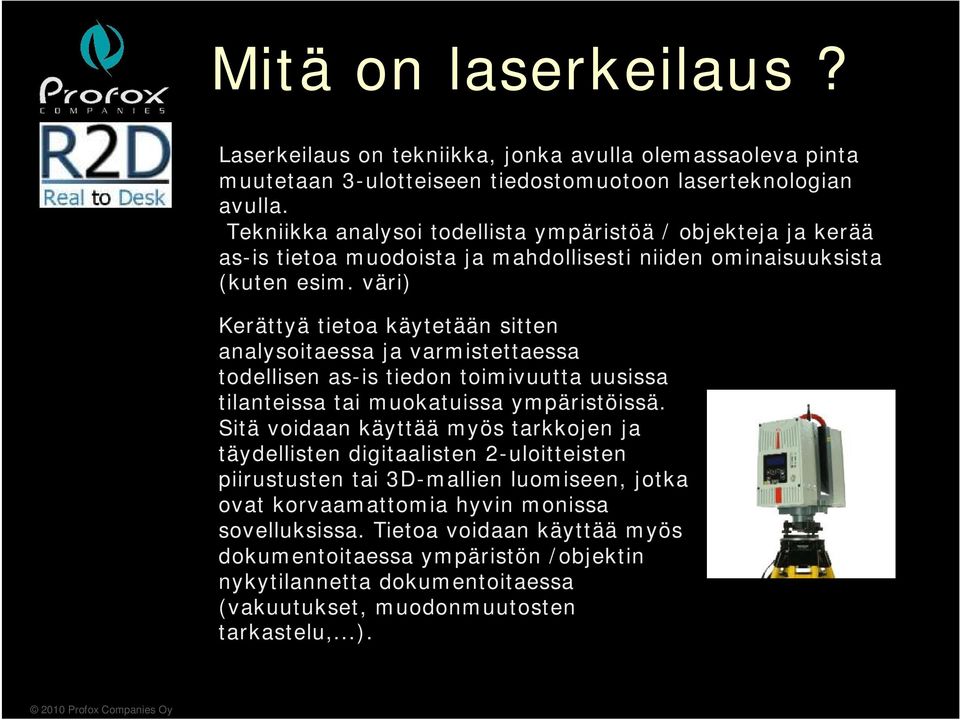

2 Mitä on laserkeilaus? Laserkeilaus on tekniikka, jonka avulla olemassaoleva pinta muutetaan 3-ulotteiseen tiedostomuotoon laserteknologian avulla. Tekniikka analysoi todellista ympäristöä / objekteja ja kerää as-is tietoa muodoista ja mahdollisesti niiden ominaisuuksista (kuten esim. väri) Kerättyä tietoa käytetään sitten analysoitaessa ja varmistettaessa todellisen as-is tiedon toimivuutta uusissa tilanteissa tai muokatuissa ympäristöissä. Sitä voidaan käyttää myös tarkkojen ja täydellisten digitaalisten 2-uloitteisten piirustusten tai 3D-mallien luomiseen, jotka ovat korvaamattomia hyvin monissa sovelluksissa. Tietoa voidaan käyttää myös dokumentoitaessa ympäristön /objektin nykytilannetta dokumentoitaessa (vakuutukset, muodonmuutosten tarkastelu,...).

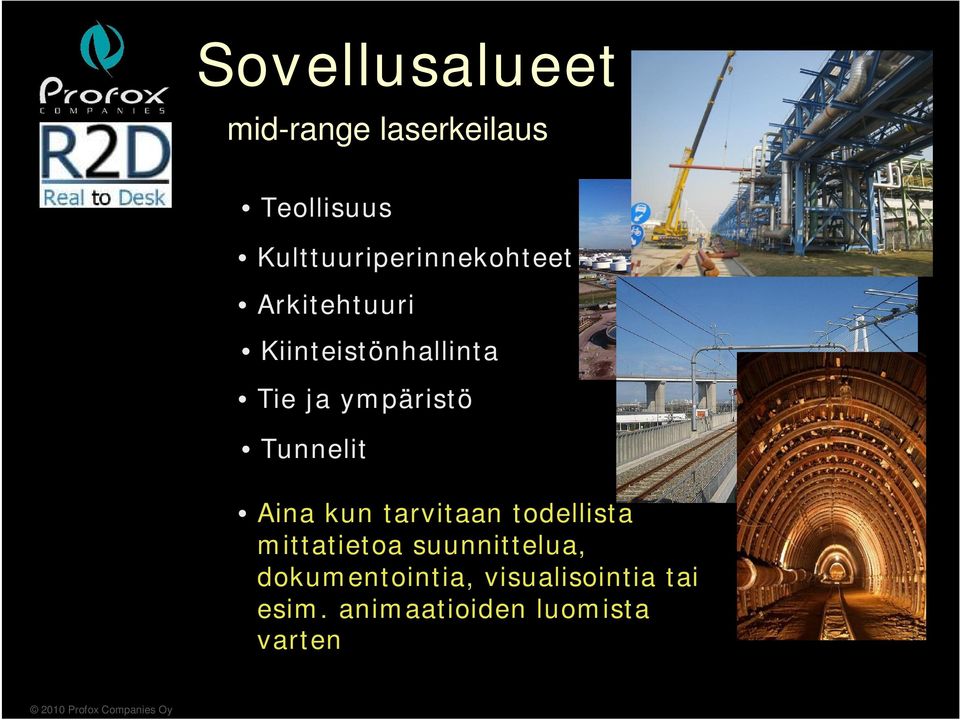

3 Sovellusalueet mid-range laserkeilaus Teollisuus Kulttuuriperinnekohteet Arkitehtuuri Kiinteistönhallinta Tie ja ympäristö Tunnelit Aina kun tarvitaan todellista mittatietoa suunnittelua, dokumentointia, visualisointia tai esim. animaatioiden luomista varten

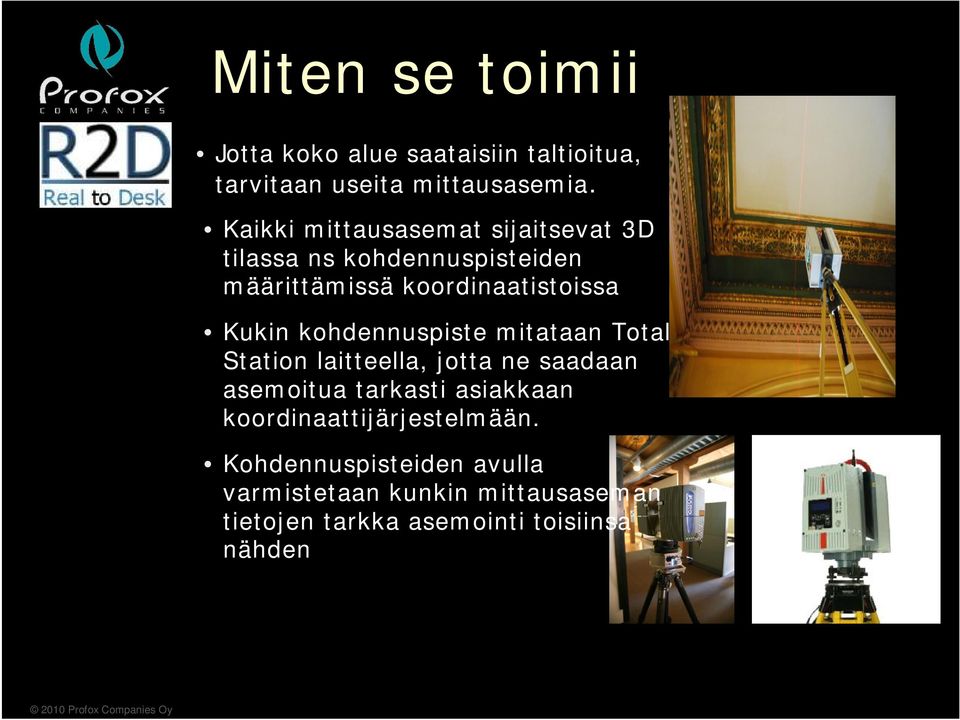

4 Miten se toimii Jotta koko alue saataisiin taltioitua, tarvitaan useita mittausasemia. Kaikki mittausasemat sijaitsevat 3D tilassa ns kohdennuspisteiden määrittämissä koordinaatistoissa Kukin kohdennuspiste mitataan Total Station laitteella, jotta ne saadaan asemoitua tarkasti asiakkaan koordinaattijärjestelmään. Kohdennuspisteiden avulla varmistetaan kunkin mittausaseman tietojen tarkka asemointi toisiinsa nähden

5 Miten se toimii

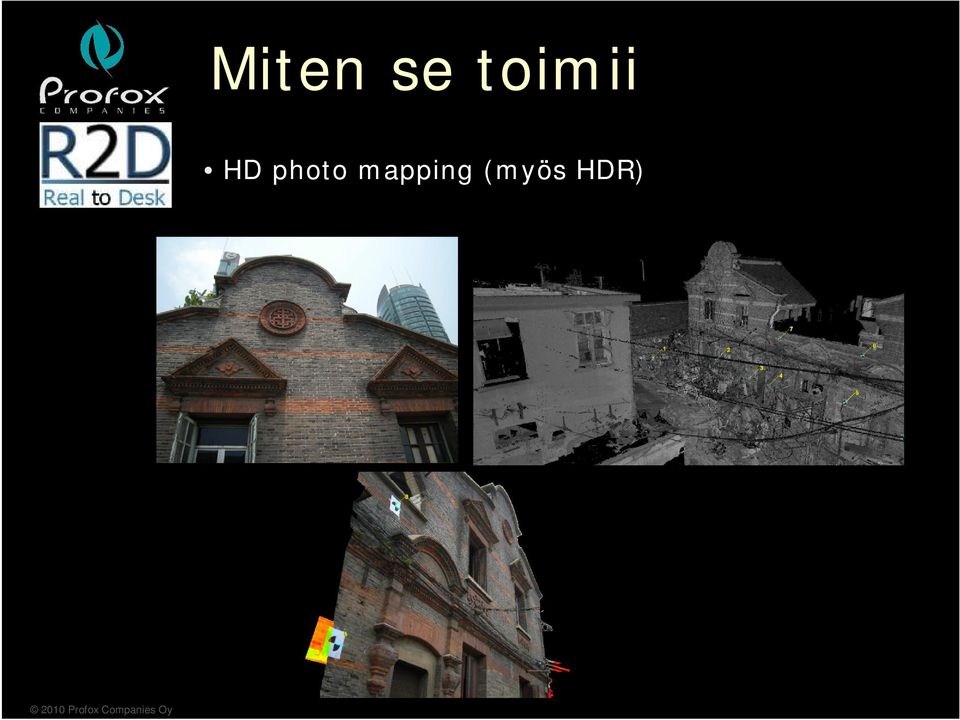

6 Miten se toimii HD photo mapping (myös HDR)

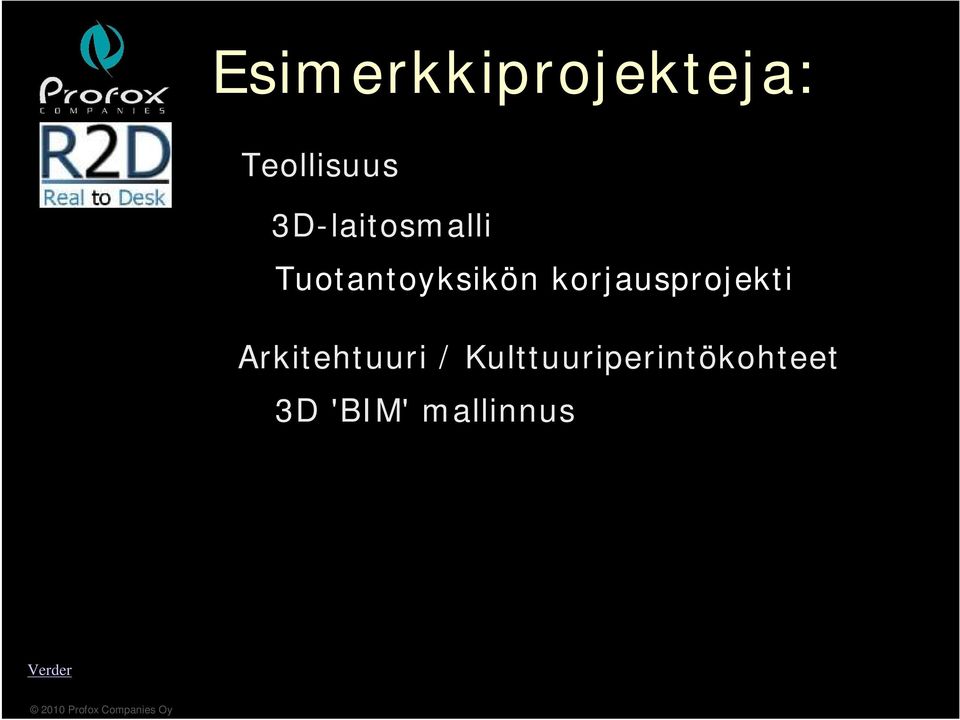

7 Esimerkkiprojekteja: Teollisuus 3D-laitosmalli Tuotantoyksikön korjausprojekti Arkitehtuuri / Kulttuuriperintökohteet 3D 'BIM' mallinnus Verder

8 Esimerkkiprojekti: 3D-laitosmalli Projektikuvaus Projekti numeroina Tarkoituksena on luoda tarkka as-built malli jätevedenkäsittelylaitoksen järjestelmätilasta ja tuottaa tarkka AutoCAD 3D-malli, jota voidaan käyttää vertailutarkastelussa olemassaolevan Autoplantilla luodun suunnittelumallin kanssa. Laserskannaus paikalla : 4 tuntia, sisältäen mittauskoordinaatiston asemoinnin, 3D laserkeilauksen ja valokuvat Keilaustiedon käsittely : 7 tuntia, sisältäen valokuvien asemoinnin ja värimappaukset CAD mallinnus : 4 päivää, sisältäen - laitteet, tunnistettavat perusmuodot, yhteet - prosessiputkisto mallinnettuna putkispekkien mukaisesti, venttiilien sijoitukset, laipat ja instrumentit - LVI kanavistot ja putkistot - teräsrakenteet mallinnettuna kansainvälissten satndardien mukaisesti - betonirakenteet, seinät, lattiat, sisäkatto, putkikannakkeet Toimitettava materiaali : 3D AutoCAD-mallit, panoraama HD kuvat, Navisworks tiedostot, väritiedostot Truview muodossa.

9 Esimerkkiprojekti: Laitos: Tuotantoyksikön korjausprojekti Projektikuvaus Tarkoituksena on luoda tarkka as-built malli laitoksen ulkoalueesta ja tuottaa pistepilvi korjausprojektin avuksi. Myöskin kaikkien rakennusten ulkopuoliset osat laserkeilataan. Projekti numeroina Laserskannaus paikalla : 2 päivää, sisältäen mittauskoordinaatiston asemoinnin, 3D laserkeilauksen ja valokuvat (ulkoalue) Keilaustiedon käsittely : 1,5 päivää, sisältäen valokuvien asemoinnin ja värimappaukset Toimitettava materiaali : Panoraama HD kuvat, Navisworks tiedostot, väritiedostot Truview muodossa.

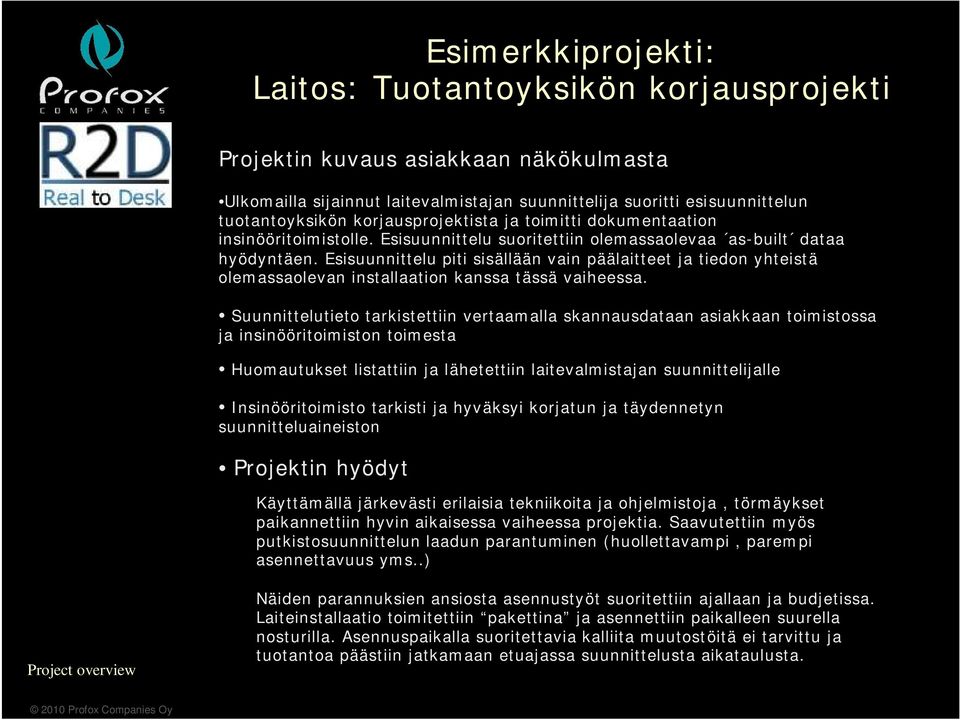

10 Esimerkkiprojekti: Laitos: Tuotantoyksikön korjausprojekti Projektin kuvaus asiakkaan näkökulmasta Ulkomailla sijainnut laitevalmistajan suunnittelija suoritti esisuunnittelun tuotantoyksikön korjausprojektista ja toimitti dokumentaation insinööritoimistolle. Esisuunnittelu suoritettiin olemassaolevaa as-built dataa hyödyntäen. Esisuunnittelu piti sisällään vain päälaitteet ja tiedon yhteistä olemassaolevan installaation kanssa tässä vaiheessa. Suunnittelutieto tarkistettiin vertaamalla skannausdataan asiakkaan toimistossa ja insinööritoimiston toimesta Huomautukset listattiin ja lähetettiin laitevalmistajan suunnittelijalle Insinööritoimisto tarkisti ja hyväksyi korjatun ja täydennetyn suunnitteluaineiston Projektin hyödyt Käyttämällä järkevästi erilaisia tekniikoita ja ohjelmistoja, törmäykset paikannettiin hyvin aikaisessa vaiheessa projektia. Saavutettiin myös putkistosuunnittelun laadun parantuminen (huollettavampi, parempi asennettavuus yms..) Project overview Näiden parannuksien ansiosta asennustyöt suoritettiin ajallaan ja budjetissa. Laiteinstallaatio toimitettiin pakettina ja asennettiin paikalleen suurella nosturilla. Asennuspaikalla suoritettavia kalliita muutostöitä ei tarvittu ja tuotantoa päästiin jatkamaan etuajassa suunnittelusta aikataulusta.

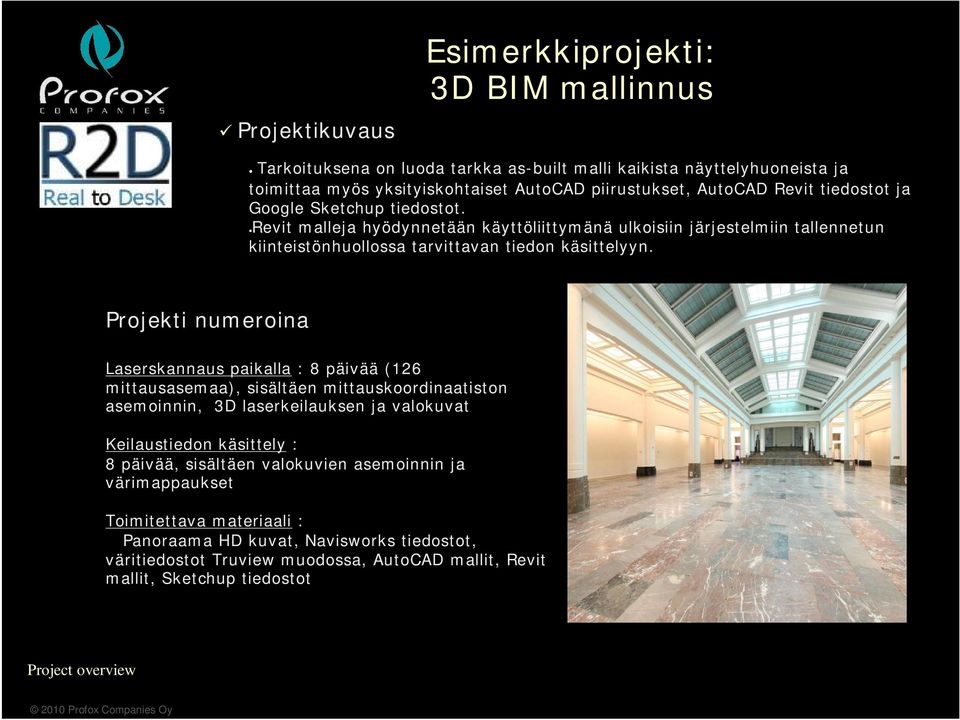

11 Projektikuvaus Esimerkkiprojekti: 3D BIM mallinnus Tarkoituksena on luoda tarkka as-built malli kaikista näyttelyhuoneista ja toimittaa myös yksityiskohtaiset AutoCAD piirustukset, AutoCAD Revit tiedostot ja Google Sketchup tiedostot. Revit malleja hyödynnetään käyttöliittymänä ulkoisiin järjestelmiin tallennetun kiinteistönhuollossa tarvittavan tiedon käsittelyyn. Projekti numeroina Laserskannaus paikalla : 8 päivää (126 mittausasemaa), sisältäen mittauskoordinaatiston asemoinnin, 3D laserkeilauksen ja valokuvat Keilaustiedon käsittely : 8 päivää, sisältäen valokuvien asemoinnin ja värimappaukset Toimitettava materiaali : Panoraama HD kuvat, Navisworks tiedostot, väritiedostot Truview muodossa, AutoCAD mallit, Revit mallit, Sketchup tiedostot Project overview

12 Laserkeilauksen hyödyt Aikaavievää manuaalimittaustyötä ei tarvita. Tiedonkeruun nopeus. Tiedon korkea tarkkuus. Mittaukset pitkän matkan päästä, helpottaa hankalien paikkojen mittauksia. Hyvin monimutkaistenkin ympäristöjen tarkka 3- ulotteinen as-built tieto lopputuotteena. Vierailut sitellä minimoidaan (kustannussäästö, turvallisuusnäkökohta). Monipuoliset varmistusmahdollisuudet, erilaisten nyky- ja uusien tilanteiden yhdistelmien tehokas arviointi. Kerätty ja prosessoitu 3D data on käytettävissä millointahansa ja kaikkien projektiosapuolten toimesta heidän tarvitsemallaan tavalla

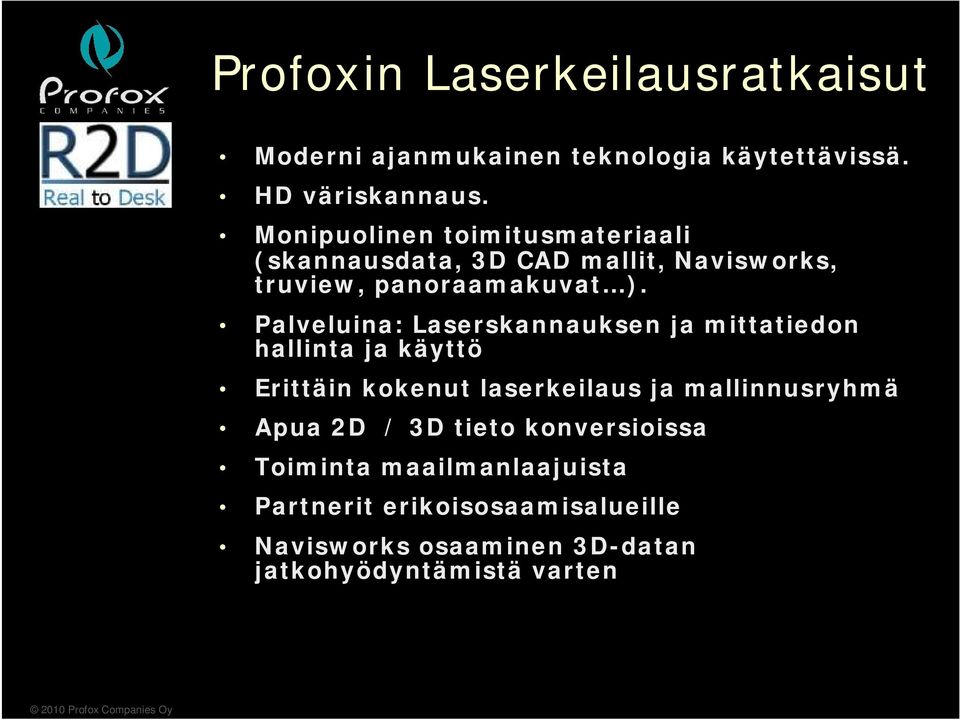

13 Profoxin Laserkeilausratkaisut Moderni ajanmukainen teknologia käytettävissä. HD väriskannaus. Monipuolinen toimitusmateriaali (skannausdata, 3D CAD mallit, Navisworks, truview, panoraamakuvat ). Palveluina: Laserskannauksen ja mittatiedon hallinta ja käyttö Erittäin kokenut laserkeilaus ja mallinnusryhmä Apua 2D / 3D tieto konversioissa Toiminta maailmanlaajuista Partnerit erikoisosaamisalueille Navisworks osaaminen 3D-datan jatkohyödyntämistä varten
