1 GARDE N RAKENNUSBETONI JA-ELEMENTTI OY JOKA PIHAN MAAKELLARI

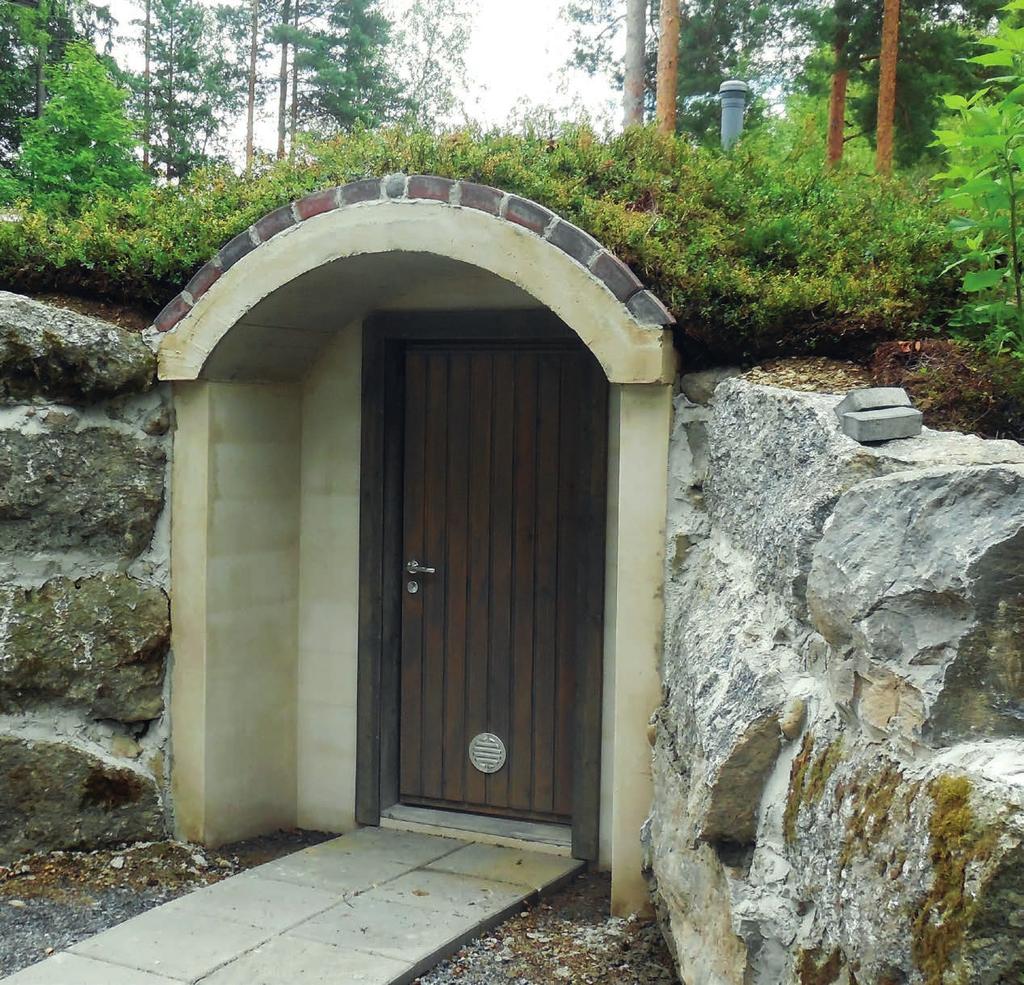

2 Ekologinen viileäsäilytys GARDE N Joka Pihan Maakellari on helppo tapa toteuttaa viileää säilytystilaa puutarhaan tai mökille. Maaperän viileys ja kosteus eivät maksa mitään. Tärkeintä on vain hyödyntää tätä maaperän ominaisuutta oikein. Sijoituspaikka ja käyttötarve kannattaa miettiä etukäteen huolella. Valmiilla Joka Pihan Maakellari -tuotteella toteutus on mahdollisimman helppoa. Yhdellä nostolla saat täysin valmiin maakellarin. Sijoittelu Paras paikka maakellarille on puustoinen pohjoisrinne. Kasvillisuus katolla tasaa lämpöä, mutta puuston juuret voivat vahingoittaa ilmastointiputkia ja muita rakenteita. Suositeltavia kasveja ovat heinät, niittykasvit ja esim. vuorenkilpi. Lisäeristeellä voit vähentää tarvittavan maakerroksen paksuutta. Toimitukseen kuuluva eristemäärä vaatii noin 40 cm maatäytön kellarin päälle. Tasaisella maalla maakellarin päälle ja sivuille on kasattava riittävä määrä maa-aineksia. Lämpöeristys ja vedeneristys Ulkoseinän etuosa on lämpöeristetty ja myös katossa on ko. kohdassa lämpökatko. Betonisen holvikaarikaton päälle toimitukseen kuuluu patolevy, joka kääntyy myös alas seinille n. 50 cm matkalta. Katon päälle suosittelemme kolmea kerrosta 50 mm solumuovilevyä ja oven eteen kahta kerrosta solumuovilevyä sekä etutilan lattian alle myös eristettä. Ulkotilan eristeen voi laittaa myös etutilan eristeen jatkoksi. Katon eristämistyön helpottamiseksi patolevyn päälle voi laittaa tasauskerrokseksi sepeliä.

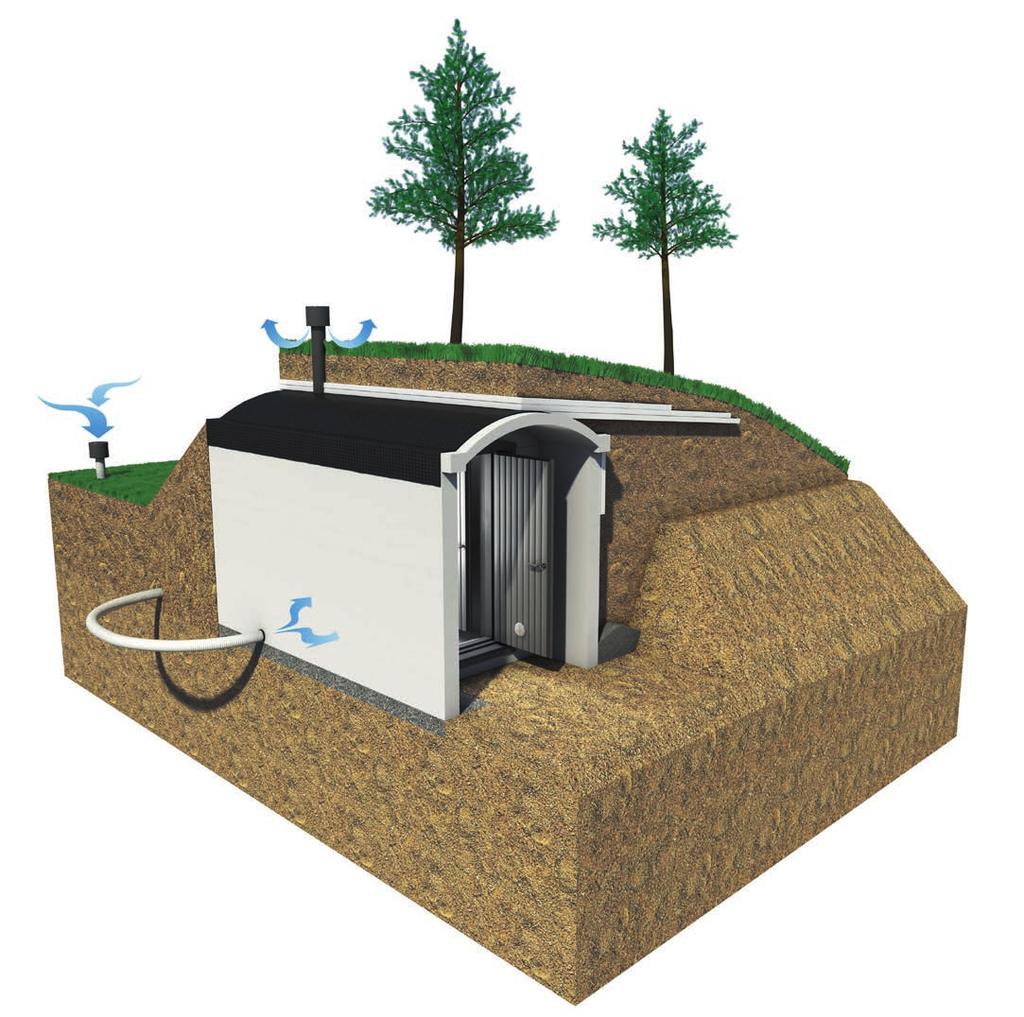

3 Ilmastointi Kellarin ilmastointi toimii energiaa säästävästi, painovoimaisesti. Tuloilmaa varten on kellarin lattian rajasta valmiina 110 mm reikä, johon kiinnitetään toimituksessa oleva 10 jm pitkä salaojaputki (kuva 1). Tuloilmaputkena toimivaa salaojaputkea nostetaan kaivannossa ylöspäin täyttöjä tehtäessä noin 600 mm maanpinnalle, huomioiden riittävän korkeuseron katolla olevan poistoilmaputken pään kanssa. Suosittelemme eroksi noin 2 metriä. Ellei etuoven edusta ole liian aurinkoinen, voi tuloilmaputken tuoda ulos tukimuurista ja laittaa päähän verkollisen venttiilin. Tuloilma lämpenee tai kylmenee maan omalla lämmöllä. Esilämmitetyn tuloilman mukanaan tuoma kondenssiovesi valuu pois putkesta maakellarin maanvaraiselle lattialle ja pitää osaltaan kellaria sopivan kosteana. Ilmavirtojen säätöä varten kellarin sisällä holvikatossa poistoputken päässä on venttiili. Etenkin syyskesällä öisin maakellaria kylmennettäessä sopivaan käyttölämpötilaan tuloilmaa voidaan lisätä ovessa olevilla venttiileillä, ellei kellarin ovea haluta pitää auki. Ilmastointiputkiin ja venttiileihin kannattaa laittaa suojaverkot, etteivät haittaeläimet pääse maakellariin. Salaojitus ja pohjan teko Maakellari perustetaan vähintään 100 mm paksun tiivistetyn sepelin päälle. Salaojitus tehdään 100 mm päähän seinistä ja noin 100 mm syvemmälle kuin seinän alaosa. Salaojaputkena käytetään mm salaojaputkea, joka asennetaan 1:250 kaltevuuteen. Täytettäessä maakellarin ympärystää maa-aineksilla huolehditaan, että maakellarin seinää vasten tehdään myös sepelillä salaojitus noin paksuna. Liian tehokas salaojitus seinillä eli koko kaivannon täyttäminen sepelillä saattaa tehdä maakellarin ilmasta liian kuivan säilytystä varten. Kysy toimitukseen mukaan myös sepeliä. Toimitamme sepeliä 1000 kg ja 500 kg suursäkeissä. Katso muita tuotteitamme

4 GARDEN Kellarin lattia Kellarin katto ja sisäkorkeus Kellarin lattian tulee olla hengittävä, jotta ympäröivä maan kosteus voidaan käyttää hyväksi. Kellariosan lattiaa ei lämpöeristetä, mutta maalattian voi halutessaan pinnoittaa betoni- tai kivilaatoilla tai sepelillä. Etutilan eristeen päälle kannattaa valaa betonilaatta tai latoa betoni- tai kivilaatat. Kysy samaan rahtiin tarjous myös betonisista piha- ja päällystekivistämme. Etenkin Ventti 50- ja Wanha Hollola 50 -kivien mitoitus sopii hyvin kellarin kokoon. Kellarin katto on kaunis holvikaari, josta sisällä kalkkipinnoituksen alta kuultaa lautakuvio. Kellarin sisäkorkeus seinän vieressä on 1,8 metriä ja holvikaaren keskiosassa 2,2 metriä. Suosituimmasta 1,5*1,5 m kokoisesta Joka Pihan Maakellarista on saatavilla 0,4 m korkeampi malli, jonka korkeudet ovat vastaavasti 2,2 m ja 2,6 m. Korkeassa mallissa oven koko on 8*21 (0,8 m*2,1 m) Kellarin seinät Kellaritilan ulko- ja väliseinät ovat 150 mm vahvuiset. Rakenteeltaan seinät ovat teräsbetonia. Ulko- ja väliseinät ovat toteutettu latomalla, raudoittamalla ja valamalla muottiharkot tehtaalla. Seinien paksu betonirakenne ja valetun betoniharkkorakenteen tiiviys tasaavat kellaritilan ilman kosteutta. Eteistila Joka pihan maakellareissa on 750 mm syvä ja kellarin levyinen eteistila, jolla estetään liiallinen lämmön pääsy kellariin, tai sieltä poispäin ovia avattaessa. Etuseinä eli ulkoseinä, jota ei maa tule suojaamaan, on 380 mm paksua eristemuottiharkkoa. Eriste estää lämmön siirtyminen eteistilaan ja siitä kellariin tai toisinpäin. Etuseinä on ladottu eristemuottiharkoista ja valettu betonilla tehtaalla. Pinnoitus on toteutettu kuitulaastilla. Ovet 2 kpl Sekä ulko-ovi että väliovi ovat 50 mm solumuovilla lämpöeristettyjä ulkopuolelta lautapintaisia ja ovien sisäpinta on vaneria. Lautapinta ja vaneripinta ovat kyllästetty harmaaksi ja oven pielet on lautaverhoiltu. Oven eduslippa Holvikaarikatto jatkuu ulko-oven ylitse tehden ovelle avautumiskatoksen. Katoksen etuosa ja sivumuurit ovat kuitulaastipinnoitettuja. Puhdistus ja huolto Asennus Maakellari siivotaan joka kesä ennen satokautta. Tarvittaessa puhdistukseen käytetään 10 % etikkavettä, jota suihkutetaan seiniin. Pintamaakerros lattiasta voidaan vaihtaa tarvittaessa. Joka kolmas vuosi kellarin seinät ja katto on hyvä kalkita, joko kalkkimaalilla tai vähintään yön yli seisoneella rakennuskalkin ja veden seoksella suhde (2:1). Kalkkimaalit ovat voimakkaasti alkalisia, joten työn aikaisesta tuuletuksesta ja henkilökohtaisista suojavälineistä on huolehdittava. Joka pihan maakellarin nostetaan auton kyydistä tiivistetyn sorapatjan päälle. Elementin nostomatka on ajoneuvosta maksimissaan 3 metriä. Jos matka on pidempi, niin joudutaan käyttämään erillistä nosturiautoa. Maakellarin toimitusrahti sovitaan aina erikseen. Katso muita tuotteitamme

5

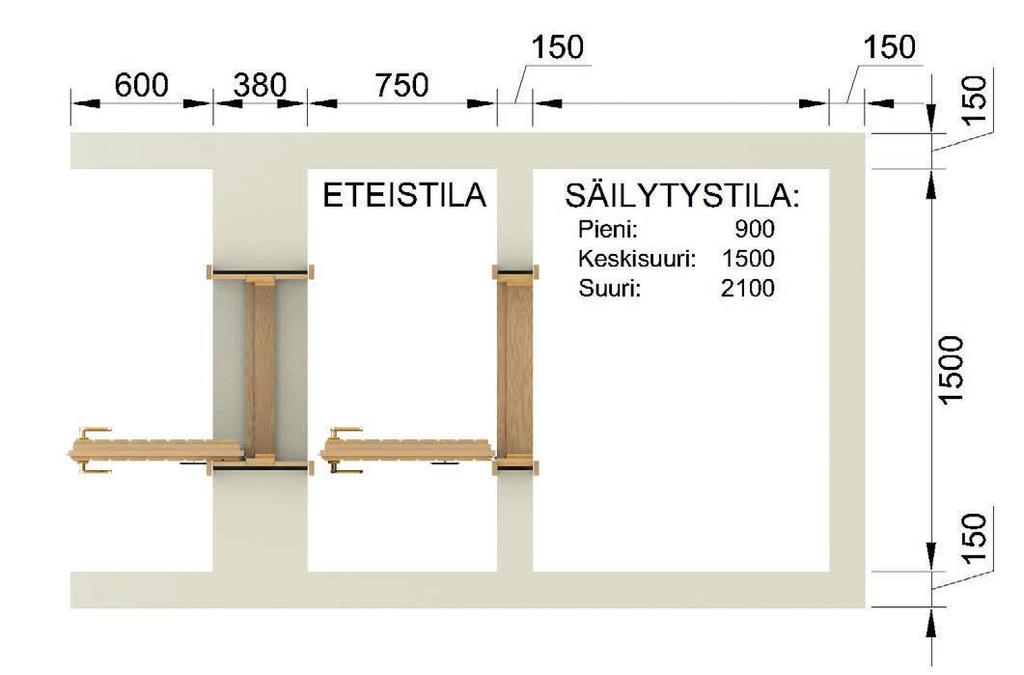

6 GARDEN Maakellarin kuljettaminen työmaalle Joka kodin maakellari on yhtenä kappaleena paikoilleen asennettava. Tuote on kookas, painava ja tarvitsee erityiskuljetuskaluston, jotta kuljetus ja nosto paikoilleen yhdellä kerralla onnistuu. Maakellarin koko ja hinnat Joka kodin maakellari on saatavissa kolmessa eri koossa. Etutilan koko säilyy aina samana, mutta säilytystilan koko voidaan valita omien säilytystarpeiden mukaan (kuva 2). Toimituspaikalle on oltava esteetön pääsy kuljetuskalustolla. Rahtihinta tarkistetaan tapauskohtaisesti, joten pyydä myyjältäsi tarjous. Säilytystilan koko (m) Kellarin ulkomitat (leveys x pituus x korkeus) Hinta (sis. alv 24%) Paino (tn) Pieni 1,5 x 0,9 m 1,80 x 2,63 x 2,33 m 4900 n. 7,5 tn Keskisuuri 1,5 x 1,5 m 1,80 x 3,23 x 2,33 m 5300 n. 8,5 tn Suuri 1,5 x 2,1 m 1,80 x 3,83 x 2,33 m 5700 n. 9,5 tn Katso muita tuotteitamme

7 Joka Pihan Maakellari - toimituserittely Tuotteita viimeistelyyn 1. Perustoimitus Kellarielementti Ulko- ja sisäseinät eristämätön muottiharkko 150 mm Etuseinä eristemuottiharkko 380 mm Kuitulaastipinnoitus ulkopuolella Kalkkipinnoitus sisäpuolella Ulko-ovet 2 kpl 8x19, pintakäsitellyt ulko-ovissa tuuletusventtiilit ja helat Ovessa solueriste 50 mm 2. Varustepaketti Patolevy 1 rll/20 m² Venttiilit 2 kpl Poistoilmaputki 110 mm, 2 x 1 jm Ilmaputkien hatut 2 kpl Tuloilmaputki SO 110 mm, 10 jm Eristelevy EPS mm, 36 m² Päällystekivet ja muurit Maakellarin pohja kannattaa päällystää pihakivillä helpomman hoidettavuuden kannalta. Tärkeää on kuitenkin lattian kosteuden läpäisy, joka pihakivillä saavutetaan hyvin. Ladonnan jälkeen kiviä ei kannata saumata. Pihakiviä on tarjolla useita erilaisia vaihtoehtoja. Pihakivillä voit myös sisustaa maakellarin ulkopuolen, kattaa käytävän miellyttäväksi kulkea ja tukea muurikivellä maakellarin pielien valuvat maapenkat näteiksi. Kasvatusruukut Hauskat betoniset kasvatusruukut sopivat hyvin erilaisiin pienpuutarhojen kasvatusjäsentelyihin. Yrttiruukku (390x150x190 mm) on tukeva ja kosteutta hyvin kestävä edullinen kasvatusalusta. Perennapilarissa kasvatat vaikka mitä. Sama tuote (250x200) mm käy mainiosti myös rakentamistarkoituksiin. Betoninen pilari kestää sellaisenaan tai vaikka betonilla ja teräksellä höystettynä mitä vain. 3. Asennus Asennus tilaajan tekemälle murskepedille Elementin nostomatka max. 3 m ajoneuvosta 4. Rahti Toimitus HIAB-autolla Tilaaja vastaa, että toimituspaikalle on esteetön pääsy kuljetuskalustolla Patiot polut ja rajaukset Rakennusbetonin uutuudet Kehäkivi ja Askelpolku tuovat esille mukavat pyöreät muodot patioille ja pihapoluille. Rajaukset hoituvat näppärästi Rajauskivellä.

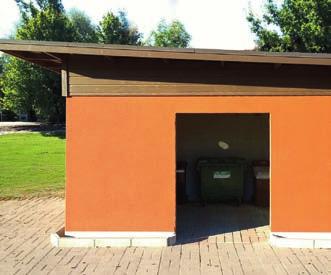

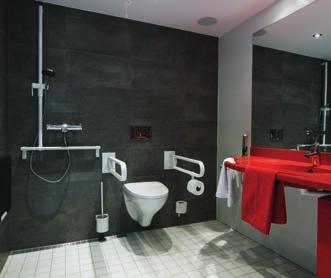

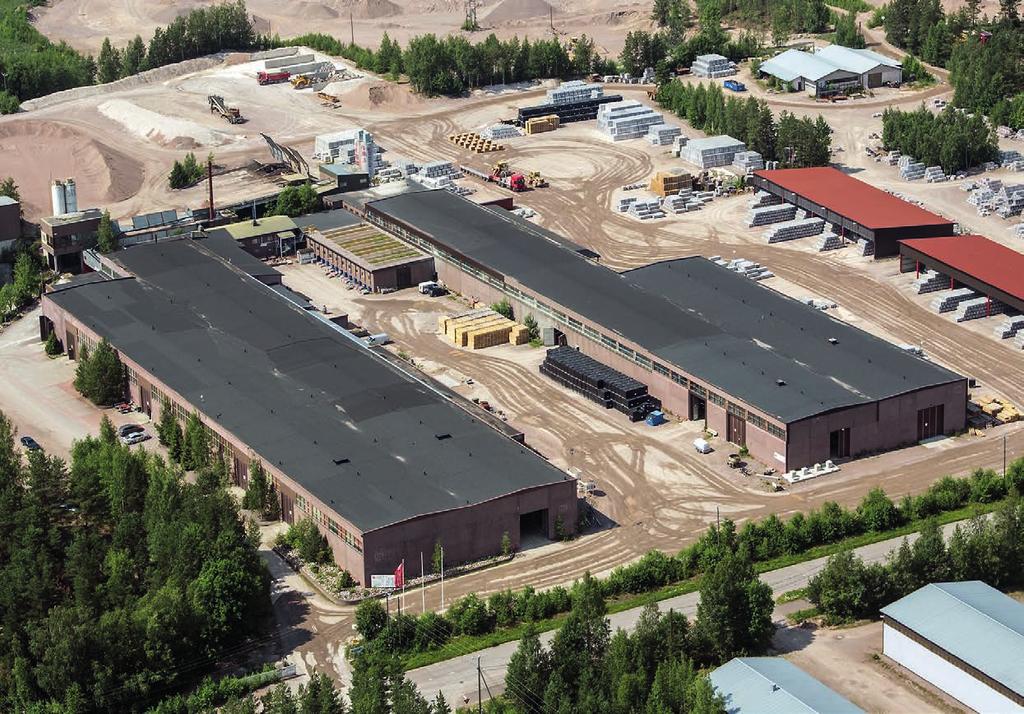

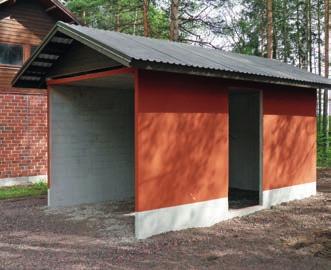

8 Rakennusbetoni- ja Elementti Oy perustettiin 1966 perheyrityksenä Hollolan Kukonkoivun teollisuusalueelle ja nykyään konserni tunnetaan korkealuokkaisten betonituotteiden erikoisosaajana. Tunnemme myös väestönsuojelun ja esteettömän rakentamisen. Karanttia- väestönsuojat ja esteettömät Avaava valmiskylpyhuoneet ovat tästä osoituksena. Monien erikoiselementtien lisäksi teemme myös paloturvallisia katosratkaisuja taloyhtiöiden tarpeisiin. SFS-Inspecta Sertifiointi Oy:n myöntämät sertifikaatit varmistavat, että Rakennusbetoni- ja Elementti Oy:n laatu-, ympäristö-, työterveys- ja turvallisuushallintajärjestelmä täyttää standardien SFS-EN ISO 9001 ja ISO ja OHSAS vaatimukset. Kaikki tuoteryhmät kuuluvat SFS-Inspecta Sertifiointi Oy:n tuotelaadunvalvonnan piiriin. Tunnemme vastuumme yhteiskuntaa, henkilöstöä ja ympäristöä kohtaan. RAKENNUSBETONI- JA ELEMENTTI OY Kukonkankaantie 8 PL HOLLOLA Puh (03)
